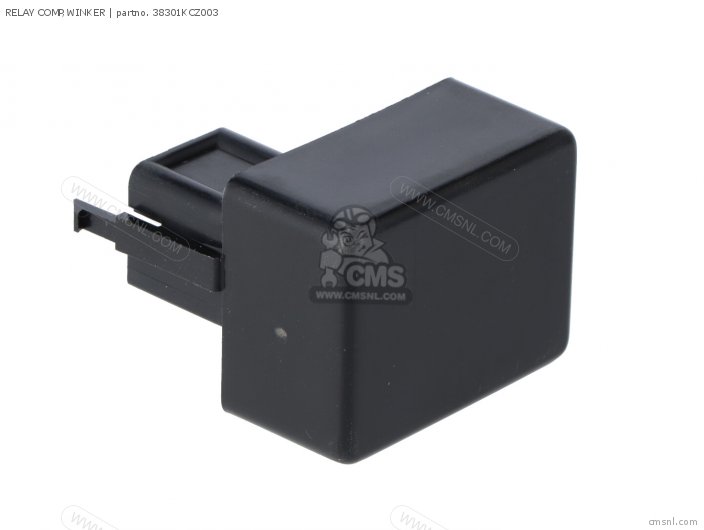

Relay Comp, Winker Xr250 2000 (y) Japan Md30-150.160
The 38301KCZ003 Relay Comp, Winker can be ordered. View linked machines. 38301-KCZ-003 is the manufacturercode.
XR250 2000 (Y) JAPAN MD30-150.160 RELAY COMP, WINKER 38301KCZ003, for Honda
description
fits models
customers also bought
customer reviews
no customer reviews found
where used
The Relay Comp, Winker appears in these Xr250 2000 (y) Japan Md30-150.160 parts lists:
Реле поворотников 38301-kcz-003 Slecher — найти аналог
lonely (Alex)
- Проживание Санкт Петербург
- Мотоцикл: Shadow 400
Политело реле поворотников 38301-kcz-003 на Shadow slecher,
новое стоит около 7-8 тыр, бу не могу найти. — ну нечему там стоить 7 тыр.
Может кто сталкивался есть анолог такого реле, впринцепе формфактор не важен.
реле на 7 контактов.
Или может кто адаптировал другое реле — сохранив все функции работы
Пока собрал по временной схеме на 3 контакном реле — лишился габаритных огней и
частота мигания повысилась (лечиться еще одним доп сопротивлением) — это временно — хочется вернуться на нормальный режим.
Все кто поможет большое спасибо!+в карму
Прикрепленные изображения
Quorthon (Вениамин)
- Проживание Москва СВАО
- Мотоцикл: VT1100 Shadow Sabre
Могу предложить как альтернативу arduino nano (130р.), понижайка с 12ти до 5ти вольт (100р.) и несколько жигулевских релюх. Выглядеть будет массивно но зато сможешь любые лампы, диоды туда пихать и частоту марганий настроить))
Программка прошивки простейшая, что то типа:
если кнопка поворотников вправо, то вырубить левый габарит и моргать правыми поворотниками с периодичностью 2 вспышки в секунду
зато цена копеечная
Quorthon (Вениамин)
- Проживание Москва СВАО
- Мотоцикл: VT1100 Shadow Sabre
+ аварийку можно сразу сделать
Эрик
- Проживание Москва, ВАО
- Мотоцикл: Shadow Slasher 400
У меня когда полетело это реле, я забил ржавый болт на габариты, купил за 100р жигулевское реле и переделал схему под него. Можно поступить также — покупаешь любое реле с габаритами (думаю, от многих американских мото/авто подойдет) и перетыкаешь контакты под него.
lonely (Alex)
- Проживание Санкт Петербург
- Мотоцикл: Shadow 400
У меня когда полетело это реле, я забил ржавый болт на габариты, купил за 100р жигулевское реле и переделал схему под него. Можно поступить также — покупаешь любое реле с габаритами (думаю, от многих американских мото/авто подойдет) и перетыкаешь контакты под него.
Я так и сделал, на жигулевском, но для меня это временное решение — хочу чтоб работало все
lonely (Alex)
- Проживание Санкт Петербург
- Мотоцикл: Shadow 400
Могу предложить как альтернативу arduino nano (130р.), понижайка с 12ти до 5ти вольт (100р.) и несколько жигулевских релюх. Выглядеть будет массивно но зато сможешь любые лампы, диоды туда пихать и частоту марганий настроить))
Программка прошивки простейшая, что то типа:
если кнопка поворотников вправо, то вырубить левый габарит и моргать правыми поворотниками с периодичностью 2 вспышки в секунду
зато цена копеечная
Идея хороша, за одним но — габариты всего этого. на Slechere проблемно все это будет спрятать аккуратно, особенно несколько жигулевских релюх
lonely (Alex)
- Проживание Санкт Петербург
- Мотоцикл: Shadow 400
А ктонибудь пробовал ставить Реле указателей поворота для SUZUKI,
1200 BANDIT, M 800 INTRUDER, 1300 R HAYABUSA, и еще много моделей.
оно по идее тоже на 7 ногах — нужно только переходник сделать.
За стоимость оригинального для Slehera можно купить 3-4 для SUZUKI.
Прикрепленные изображения
Эрик
- Проживание Москва, ВАО
- Мотоцикл: Shadow Slasher 400
А ктонибудь пробовал ставить Реле указателей поворота для SUZUKI,
1200 BANDIT, M 800 INTRUDER, 1300 R HAYABUSA, и еще много моделей.
оно по идее тоже на 7 ногах — нужно только переходник сделать.
За стоимость оригинального для Slehera можно купить 3-4 для SUZUKI.
ну вот я о том же: взять любое реле с контактами для габаритов, и поменять на слешере «распиновку»
lonely (Alex)
- Проживание Санкт Петербург
- Мотоцикл: Shadow 400
Может кому будет полезно, оставлю сдесь. Найдено на просторах инета
1)бело-оранжевый,
2)оранжевый,
3)бело-голубой,
4)голубой,
5)красно-черный,
6)серый
7)бело-зеленый.
Их назначение, как выяснилось:
1)бело-оранжевый — к переднему и заднему левому повороту
2)оранжевый — к переключателю поворотов (к нему приходит сигнал при включении левого поворота)
3)бело-голубой — к переднему и заднему правому повороту
4)голубой — к переключателю поворотов (к нему приходит сигнал при включении правого поворота)
5)красно-черный — Приборная панель. Индикатор работы указателей поворотов
6)серый — к переключателю поворотов (от него идет сигнал при включении указателей поворотов)
7)бело-зеленый — идет к соединению в направлении приборной панели. Оказался плюсом.
После того как назначение проводов стало ясно, используя логику, подключаем их следующим образом:
3-х контактное реле имеет следующие обозначения, означающие B-Аккумулятор(Battery), L-фонари(Lights) и E-земля(Earth)
Потому подключаем к ним: бело-зеленый провод к B, Серый провод к L, а вот земли у нас нету.
Для этого прокидываем новый провод к отрицательной клеме аккумулятора или к раме и подключаем, соответственно, к E.
Дальше Соединяем бело-голубой и голубой, аналогично бело-оранжевый и оранжевый.
Всё. Повороты должны гореть, однако индикатор на приборной панели никак не реагирует.
Если вы хотите подключить и его, то необходимо припаять по диоду(или свето-диоду):
от соединения оранжевых проводов к черно-красному и от соединения голубых проводов к черно-красному,
так, чтобы сигнал мог проходить только в сторону черно-красного провода, но не от него.
Наслаждаемся =)
Схема проверена на NV750
38301 kcz 003 на какие модели
