Как проверить гбц на плоскость

Мастерская на коленке. Проверяем плоскость головки блока.

Головка блока.
Мало кто заморачивается на этот счёт. Ставят и всё. Да и сам поступал так же.
А, чё мудрить, головка сама подскажет, что надо делать. Да, и проверить плоскость головки в условиях гаража довольно сложно. На заводе есть притирочный круг. Плита для проверки.
Но, это необходимо обязательно делать после перегрева двигателя, после продавливания прокладки, после фрезерования головки.
Соглашусь, что нормальный станок и нормальный мастер дают гарантию. Да и как правило там присутствует плита для проверки.
Но можно легко проверить и в гараже. Как это делаю я?

Далее — всё наглядней некуда. Где остаётся слой не раздавленной масла, там и неприлегание плоскости.

Вывожу все проблемные места при помощи точильного круга диаметром 40-50 мм.

Попутно убираю "проплешины" выявленые абразивным кругом.
Немного о самом круге.
Обычный новый круг. Единственно, шлифую его немного другим кругом, меньшего диаметра выравнивая плоскость. Потом, время от времени, повторяю эту процедуру. Сметая с круга и детали остаткии абразива мягкой щёткой. Можно очищать круг и металлической щёткой.

Как проверить плоскость гбц в домашних условиях

Как проверить плоскость блока цилиндров своими руками

Как проверить плоскость головки блока цилиндров.

Ремонт головки цилиндров как вы понимаете это долгий нудный, требующий особой внимательности труд. Если думаете что это как два пальца обоссать, сильно ошибаетесь. Расскажу почему. Для начала головку нужно снять, на некоторых автомобилях проще снять двигатель целиком, нежели же снять только головку. Снятую головку необходимо тщательно отмыть соляркой или лучше бензином,а совсем хорошо было бы положить ее в ванну с каустической содой.

Далее визуальный осмотр и диагностика. Алюминиевые головки имеют такую особенность или свойство — после перегрева плоскость головки цилиндров немного искривляется, после чего прокладка ГБЦ (головки блока цилиндров) начинает в небольших или больших количествах пропускать масло и воду. Масло и охлаждающая жидкость могут просачиваться как наружу (в результате двигатель становится грязным и всем своим видом показывает что нуждается в ремонте), так и во внутрь двигателя, где охлаждающая жидкость будет попадать в поддон картера и смешиваться с моторным маслом, превращаясь в моторный яд, который ушатает двигатель вашей машины очень быстро.

Необходимо проверить плоскость, у меня для этого есть специальная линейка идеально плоская, изготовленная на заводе сверхточных приборов специально для измерения неровностей плоских поверхностей. Чем может замерить плоскость ГБЦ человек у которого нет такого прибора я даже незнаю… Но если все же найдете что либо подходящее с идеально ровной поверхностью, то делаете следующее: 1. Отчищаете плоскость головки от нагара, накипи и остатков старой прокладки ГБЦ. 2. На очищенную плоскость ГБЦ ставите ваш «измерительный прибор» вдоль длины головки и смотрите зазор между прибором и плоскостью ГБЦ, двигаете прибор по всей плоскости, ставите по диагонали и снова высматриваете зазор. Если зазора нет, то плоскость ГБЦ в порядке; если есть зазор 0.5-1мм, то головку лучше торцануть или если позволяют финансы поставить новую. если зазор больше 2мм, то головку нужно реставрировать, то есть торцевать обязательно. При торцевании ГБЦ снимается искривленный слой плоскости, после чего ГБЦ можно снова использовать. P.S. Водитель, который проверяет масло в моторе хотя бы раз в неделю, увидев, что масла стало в два раза больше, а радиатор полупустой просто дольет в радиатор еще тосола и поедет дальше, через несколько дней попадет на ремонт и запчасти.

Как выполняется шлифовка головки блока цилиндров

Работы по шлифовке головки блока цилиндров лучше выполнять на СТО, где имеется требуемое оборудование, а также специалисты, знакомые с подобной работой. Сам процесс шлифовки проходит следующим образом:

1. Первым делом специалист определяет плоскость головки блока цилиндров. Для этого можно использовать щупы и обычную стальную линейку (если она не имеет дефектов, изгибов и одинакова по толщине). Линейка прикладывается к нижней плоскости диагонально, а щупы вставляются в зазоры, присутствующие между поверхностью ГБЦ и приложенной линейкой;
2. Если в результате замеров были обнаружены неровности, проводится проверка ГБЦ на наличие крупных трещин. Это обязательно сделать, поскольку нет никакого смысла шлифовать треснувшую деталь — она не сможет работать должным образом;
3. Далее начинается поиск микротрещин. Это можно сделать при помощи специального оборудования на СТО или методом покрытия ГБЦ краской. Для этого головка блока цилиндров предварительно очищается от грязи, после чего на нее наносится краситель. Далее краситель стирается, и места, где он остался, указывают на наличие небольших трещин. Есть еще второй способ проверки — ГБЦ нагревается и опускается в специальную ванну с жидкостью, на поверхности которой при наличии трещин будут появляться пузырьки воздуха;
4. Обнаружив микротрещины, которые можно устранить, необходимо это сделать, перед тем как приступать к шлифовке;
5. Далее наступает сам процесс шлифовки. Он проводится на специальном фрезерно-шлифовальном станке при помощи специального круга. При этом нужно обладать данными о том, какая максимальная глубина шлифовки возможно для конкретной головки блока цилиндров. Глубина отличается, в зависимости от того, на каком двигателе будет установлена ГБЦ.

Важно: Если глубина повреждений превышает максимально допустимую глубину снятия поверхности ГБЦ при шлифовке, скорее всего, деталь придется заменить. В редких случаях решить проблему можно установкой меньшей по толщине прокладки ГБЦ

При выполнении работ по шлифовке головки блока цилиндров критически важен профессионализм мастера, который выполняет работу. От качества шлифовки будет зависеть герметичность системы и в целом работа двигателя. Поэтому не рекомендуется выполнять шлифовки ГБЦ самостоятельно без должного оборудования и навыков.

Проверка ГБЦ на плоскость

Всем привет надо проверить гбц на плоскость,есть у кого линейка прецензионая,или другой какой способ есть альтернативный,поделитесь

Если разобрал – шлифани. Будет гораздо обиднее разбирать заново.

Тоже сегодня товарищ посоветовал стеклом.намазал маслом и приложил на всю плоскость,или тонкой полоской вести

Жеканыч

Тоже сегодня товарищ посоветовал стеклом.намазал маслом и приложил на всю плоскость,или тонкой полоской вести

чепуха это все…точнее устаревшие технлогоии из “автобаз ссср” вези к токарям, пусь мерят и блок тоже.

чепуха это все…точнее устаревшие технлогоии из “автобаз ссср” вези к токарям, пусь мерят и блок тоже.

быть лучшим чтобы оставаться любимым строю дома, барбекю комплексы,заборы,и не только, из кирпича

+1 за токарей. даж самому нестоит с линейкой замораиваться. они сами всё и промерят и сделают если надо

Последний раз редактировалось Pionee®; 02.08.2011 в 07:50.

чепуха это все…точнее устаревшие технлогоии из “автобаз ссср” вези к токарям, пусь мерят и блок тоже.

спросили про способ… ясен пень что у людей которые этим занимаются будет вернее

чепуха это все…точнее устаревшие технлогоии из “автобаз ссср” вези к токарям

Как проверить головку блока цилиндров после шлифовки?

Как проверить головку блока цилиндров после шлифовки, или равномерно прошлифовав?

@andrienko.1966 —> Что значит равномерно прошлифовав? Заново что ли? Почему шлифовали?

Плохо заводится. Думал что сбилось зажигание при замене ГРМ. Машина тупит. Жмешь на газ, а машина глохнет. В расширительном бачке белая пена, как с мыла. Греет печка. Масло в поряд.

Можно ли затянуть головку блока цилиндра без динамометрического ключа? Если можно то как.

Я отремонтировал ГБЦ и посли этого у меня перестала заводиться, может быть из зазоров клапанов.

Можно поставить 2 прокладки ГБЦ на ВАЗ 21099? Плохо шлифована ГБЦ.

Не заводится после переборки ГБЦ, все собрал, метки поставлены. А до переборки ГБЦ газа не было, при нажатии на педаль акселератора, машина глохла.

Если вашу головку блока цилиндров повело от перегрева и вам пришлось ее шлифовать, то возьмите просто металлическую линейку и приложите ее ребром к плоскости головки блока цилиндров по длине, ширине и диагоналям как показано на рисунке.

В каждом из действий прилаживая линейку к головке блока цилиндров во всю длину, берите щуп 0.1 мм и проверяйте подсовывая его под линейку как показано на рисунке

Если головку блока цилиндров шлифовали из-за перегрева двигателя, то головку блока не лишним будет сразу проверить на герметичность системы охлаждения. Так как при перегреве головки блока цилиндров очень часто появляются микротрещины и потом начинаются проблемы в виде ухода охлаждающей жидкости, пар из выхлопной трубы, троение мотора… и т.д. Проверка головки блока цилиндров в домашних условиях.

Пока все разобрано оцените выработку на шейках клапанов и самих направляющих клапана. При необходимости произведите замену деталей с дефектом. Произведите притирку клапанов к своим седлам и после их установки и засухаривания пружин, проверьте на герметичность впускные и выпускные клапана, залив в отверстия впуска и выхлопа в головке блока тормозную жидкость/керосин/дизельное топливо. Если просачивается жидкость, то производите притирку повторно.

Не забудьте после всех произведенных работ прочистить каналы масло-подачи, от остатков абразива и сошлифованного металла.

Всё будет хорошо!

Проверить головку блока цилиндров в принципе и не так уж и сложно.

Очистить ГБЦ от грязи, масла, стружки. Внимательно осмотреть со всех сторон головку на предмет того, чтобы не было раковин и трещин.

В специализированных мастерских плоскость головки блока проверяют специальным шаблоном.

В домашних условиях когда этого шаблона нет, можно проверить плоскостность металлической широкой длинной линейкой. Её надо прикладывать к плоскости головки ребром, на рисунке показано в каких местах делать прикладывания

И проверять зазоры щупом. Зазор проверяется по всему периметру В идеале — зазоров быть не должно. Но если зазор имеется не более 0,01 мм, то это допускается.

Подчеркну и выделю: новая или шлифованная головка блока цилиндров, зазор именно НЕ БОЛЕЕ 0,01 мм.

Потому как при оставленных зазорах в 0,1мм (в некоторых инструкциях по ремонту допущена именно эта опечатка) будет большая вероятность пробития прокладки головки блока. А это снова разбор и ремонт ГБЦ, а то и всего двигателя, вплоть до его замены.

Головку блока цилиндров надо также проверить на герметичность. Это можно сделать например залив керосин в полости охлаждения, заткнув отверстие подачи жидкости. Опрессовку делают ещё и сжатым воздухом примерно в 1,5 — 2 атмосферы, но это конечно нужен компрессор, ванна, то есть — определённые условия.

Когда головка проверена прошлифована, и снова проверена на плоскостность, на герметичность, тогда можно устанавливать клапана, предварительно притерев их, а после сборки, также проверить их на протекание керосином. Если керосин не протекает примерно в течении получаса, то это уже хорошо значит притёрты клапана.

Блок цилиндров ясное дело тоже не забыть почистить от нагара, промыть от грязи, прочистить и продуть все каналы. Помыть картер, приёмную сетку маслонасоса, убедиться в работоспособности самого маслонасоса. Ну и можно приступать к окончательной сборке мотора.

Самостоятельная шлифовка плоскостей ГБЦ и блока.

Видя не прекращающиеся просмотры некоторых постов, решил поумничать — глядишь кому и сгодится, тем более, что некий опыт присутствует.
Не призываю следовать, особенно без минимального опыта. По-правильному — фрезеровка на станке. С ГБЦ, как правило, так даже проще поступать, тем более, что «ведёт» от нагрева, как правило, именно её. С блоком, как у меня получилось — сложнее. Ну и просто есть любители по возможности всё делать своими руками/ типа меня/.
Сам процесс. Вначале определиться с базовой плоскостью, промерить расстояния до обрабатываемой плоскости, дабы точно контролировать процесс. Инструмент — обязательно новый абразивный круг — чем больше, тем лучше…

Работать одной поверхностью, вторая для контрольных проходов без усилий. Движения без излишних усилий — продольные чередуются с поперечными и диагональными. Если сильно давить — возможны появления алюминиевых «катышек», создающих царапины. Так-же полезным оказывается легкое увлажнение поверхности — чуть медленней процесс, но качественней — без царапин. Для ускорения и облегчения труда я применял шлифмашинку и круги с самым крупным зерном.

Но только лишь до момента полного изменения рисунка на плоскости с прямолинейного на круговой, ибо можно наделать косяков. Вот и выходит — проход кругом до исчезновения одного рисунка, проход шлифовалкой, контроль плоскости. Как правило, центр при равномерных движениях стачивается быстрей, чем края. Если при поперечных движениях возникает неравномерный рисунок — значит уже начался косяк.
Для контроля по-правильному применяется специальная поверочная линейка длиной на всю плоскость. Продается за 100$. Я пожадничал. Использовал качественный строительный уровень с фрезерованной плоскостью — для Нивы с паронитовой прокладкой с медными кольцами вокруг цилиндров этого было достаточно. У Ровера прокладка стальная однослойная и были мысли что точности обработки не хватило — приобрёл трёхгранную поверочную линейку длиной 175 мм, ещё советскую,

проверил ей плоскость уровня — есть небольшие погрешности, на плоскостях — тоже. При этом точность грани трехгранника куда выше, чем плоскости уровня. И замеры «на просвет» точнее замеров с щупом. И совсем точный метод «на ощупь» -держа линейку пальцами за центр двигать вдоль оси и слегка поворачивать в стороны. На идеальной плоскости всё равномерно, если начинает легче поворачиваться — центр на бугре, если тяжелее -в яме. Промеры делаются вдоль, поперёк, и по диагонали.По завершении обработки имеет смысл проверить сопряжение плоскостей без прокладки.
Ну и холодный душ для энтузиастов — необходимо понимать последствия — ГБЦ ниже — на v8 с нижним валом толкатели то прежние, пилять — глупо, можно прокладки под ось коромысел. Хотя я вник в работу гидрика, промерял всё, попробовал и с прокладками и без — одинаково. То есть в моём случае хода гидриков хватает. Плюс впускной коллектор цельный в развале блока — тоже приходится подгонять, и с полукруглой стальной прокладкой под ним тоже целая эпопея. Потому авторитетный способ повышения компрессии — другие поршни, насколько я понимаю со смещенным пальцем, благо у британцев есть в продаже и под 9,35 и под 10,5 — предел, по моим замерам в таком случае верх поршня в вмт заподлицо с блоком. Я пилил, как уже писал, из-за прогорелости между двумя цилиндрами в плоскости блока. И для любителей советской классики — на Ниве пилил, потом нужна разрезная шестерня распредвала, ибо метки уходят. Вопрос решил при капиталке заменой коленвала на вал с увеличенным ходом. В итоге получил 1,8 объёма при сж 12 — да, совсем другое дело /адаптировал под газ/.Старую пиленную голову выкинул, а то вышла бы сж 14, что уже нездраво.
Так что сделать-то можно, но так-ли нужно…

Чем померить плоскость гбц

LAVR › Блог › Пробой прокладки ГБЦ: признаки, ремонт, профилактика после

Прокладка головки блока цилиндров выполняет целый ряд важных функций: обеспечивает герметичность блока и поступление газо-воздушной смеси только внутрь камеры сгорания, а также способствует циркуляции охлаждающей жидкости, топлива и масла. Все эти функции жизненно важны для нормальной работы ДВС, поэтому пробой прокладки – серьезная неисправность, с которой нужно сразу отправляться в сервис. Большинство автовладельцев так и поступает, но не все задумываются, что пробой коварен еще и своими последствиями. Что нужно сделать после замены прокладки ГБЦ, читайте в нашем материале.
Причины пробоя прокладки ГБЦ

Пробой прокладки головки блока цилиндров – автонеприятность, которая может случиться абсолютно с любым мотором. Разумеется, в двигателях с алюминиевой головой это происходит чаще. В основном из-за перегрева: под действием высокой температуры крышка теряет рабочее положение и происходит разгерметизация. Вторая по частоте причина, которая уже свойственна всем без исключения моторам, — неправильное затягивание болтов крышки. Третья – банальный износ. Ведь у прокладки, как у всего, есть свой срок службы.

Признаки пробоя прокладки ГБЦ

Заподозрить пробой прокладки ГБЦ обычно можно по таким признакам как белый дым из выхлопной трубы, перегрев двигателя, перебои в работе печки, троение, проблемы с запуском. После этого можно провести диагностику своими руками.

Самый первый способ – открыть капот, завести машину и посмотреть, не идет ли из двигателя дым, не слышны ли хлопки. Если прогар или прорыв прокладки значительный и он находится по внешнему контуру, вы увидите и услышите это.Кроме того, можно осмотреть мотор на предмет утечки масла наружу из-под ГБЦ. Это, конечно, не однозначный признак пробоя прокладки, но это точно повод срочно ехать в сервис.

При дефектах прокладки между камерой сгорания и рубашкой охлаждения можно определить пробой по эмульгированию охлаждающей жидкости. Это тоже не сложно: достаточно открутить крышку радиатора или расширительного бачка, и вы заметите, если там что-то не так. Если выхлопные газы прорываются в систему охлаждения, там начинается бурление и антифриз «взбивается» в плотную эмульсию или пену. При таком развитии событий показательно и то, что двигатель быстро нагревается и стремится к закипанию, ведь система охлаждения работает неэффективно.

Что еще нужно проверить? Щуп уровня масла. Если оно смешалось с охлаждающей жидкостью, там тоже появится эмульсия, а в расширительном бачке — масляные пятна.

Но не только газы попадают в СО, но и наоборот. Отсюда как раз белый дым из выхлопной трубы. Диагностировать проблему в таком случаем можно по утечке охлаждающей жидкости из расширительного бачка и влажному нагару на свечах зажигания и в одном из цилиндров.

Если пробой случился между цилиндрами, топливовоздушная смесь из одного смешивается с выхлопными газами в соседнем. Внешние это похоже на троение плюс проблемы с запуском и большая разница в компрессии.

С пробоем прокладки ГБЦ машина может самостоятельно передвигаться, но все же накатывать десятки километров не рекомендуется, поскольку нарушается работа других важных механизмов и систем, и даже непродолжительная эксплуатация машины с пробоем приводит к проникновению технических жидкостей в места, где им не положено быть.

Замена прокладки ГБЦ

Сама по себе прокладка – хоть металлическая, хоть паронитовая – стоит недорого, а вот предсказать стоимость работ по ее замене сложно. Дело в том, что этой неисправности может сопутствовать целый ряд других: деформация болтов крепления ГБЦ, дефекты плоскости соприкосновения головы и блока, трещины в них. А их восстановление — это уже гораздо более сложные и дорогостоящие операции.

После замены прокладки

Если на вашем авто произвели замену прокладки головки блока цилиндров, важно соблюдать некоторые несколько рекомендаций. Прежде всего, не перегружать двигатель высокими оборотами, чтобы новая деталь хорошо притерлась. Не выезжая из сервиса, промыть камеру сгорания, системы смазки и охлаждения, в которых побывал коктейль из масла и антифриза. Это необходимо, чтобы избежать дальнейшего закоксовывания ЦПГ, проблем с перегревами и смазывающими свойствами лубриканта, а также ускоренного износа. Профессионалы советуют провести три эффективные процедуры.

1. Раскосовка двигателя.

Попадание антифриза в цилиндро-поршневую группу негативно влияет на мотор. Охлаждайка не сгорает во время вспышки и нагарает на цилиндре, днище поршня и кольцах. Эти загрязнения довольно быстро затвердевают и приводят к залеганию колец, задирам на хоне, потере компрессии и выходу цилиндра из строя. Вот почему даже при минимальной протечке мы советуем не просто провести раскоксовку мотора, а сделать это мощным составом LAVR 203 NOVATOR.

2. Промывка масляной системы.

Что происходит в системе смазки двигателя в результате попадания охлаждающей жидкости? Там возникают нерастворимые твердые «хлопья», которые оседают в углублениях системы и забивают каналы. Промывка масляной системы удалит все загрязнения, очистит внутренние гидроприводы. Выбор средства для промывки вы можете сделать сам в зависимости от состояния и эксплуатационной нагрузки на авто. Подробно об ассортименте LAVR и различиях между промывками, которых у нас 6, мы рассказывали в отдельной статье.

3. Промывка системы охлаждения.

Если масло и выхлопные газы прорывались в антифриз, систему охлаждения также необходимо промыть: эмульсия никуда не денется при простом сливе старой жидкости и может вывести из строя термостат, помпу или просто забить тонкие каналы рубашки охлаждения. Мы рекомендуем сделать «Полную очистку системы охлаждения» LAVR и потом еще несколько раз промыть дистиллированной водой, чтобы гарантировать безопасность и работоспособность системы. про эту промывку на нашем YouTube-канале есть классное видео.

Пробой прокладки головки блока цилиндров – поломка, от которой не застрахован ни один автовладелец, но теперь больше людей знает, как определить эту неисправность и минимизировать ее последствия.

Как проверить плоскость блока цилиндров своими руками

Как проверить плоскость головки блока цилиндров.

Ремонт головки цилиндров как вы понимаете это долгий нудный, требующий особой внимательности труд. Если думаете что это как два пальца обоссать, сильно ошибаетесь. Расскажу почему. Для начала головку нужно снять, на некоторых автомобилях проще снять двигатель целиком, нежели же снять только головку. Снятую головку необходимо тщательно отмыть соляркой или лучше бензином,а совсем хорошо было бы положить ее в ванну с каустической содой.

Далее визуальный осмотр и диагностика. Алюминиевые головки имеют такую особенность или свойство — после перегрева плоскость головки цилиндров немного искривляется, после чего прокладка ГБЦ (головки блока цилиндров) начинает в небольших или больших количествах пропускать масло и воду. Масло и охлаждающая жидкость могут просачиваться как наружу (в результате двигатель становится грязным и всем своим видом показывает что нуждается в ремонте), так и во внутрь двигателя, где охлаждающая жидкость будет попадать в поддон картера и смешиваться с моторным маслом, превращаясь в моторный яд, который ушатает двигатель вашей машины очень быстро.

Необходимо проверить плоскость, у меня для этого есть специальная линейка идеально плоская, изготовленная на заводе сверхточных приборов специально для измерения неровностей плоских поверхностей. Чем может замерить плоскость ГБЦ человек у которого нет такого прибора я даже незнаю… Но если все же найдете что либо подходящее с идеально ровной поверхностью, то делаете следующее: 1. Отчищаете плоскость головки от нагара, накипи и остатков старой прокладки ГБЦ. 2. На очищенную плоскость ГБЦ ставите ваш «измерительный прибор» вдоль длины головки и смотрите зазор между прибором и плоскостью ГБЦ, двигаете прибор по всей плоскости, ставите по диагонали и снова высматриваете зазор. Если зазора нет, то плоскость ГБЦ в порядке; если есть зазор 0.5-1мм, то головку лучше торцануть или если позволяют финансы поставить новую. если зазор больше 2мм, то головку нужно реставрировать, то есть торцевать обязательно. При торцевании ГБЦ снимается искривленный слой плоскости, после чего ГБЦ можно снова использовать. P.S. Водитель, который проверяет масло в моторе хотя бы раз в неделю, увидев, что масла стало в два раза больше, а радиатор полупустой просто дольет в радиатор еще тосола и поедет дальше, через несколько дней попадет на ремонт и запчасти.

Проверка головки цилиндра на наличие трещин

Магнитно-порошковая диагностика

Данный метод считается одним из наиболее оперативных и точных. Принцип проверки следующий: головка устанавливается на специальный магнитный стенд, после чего головка посыпается металлической стружкой. В местах трещин стружка не сможет примагнититься, что и будет свидетельствовать о наличии трещины в конкретном участке.

Проверка ГБЦ с использованием специальной жидкости

Для данного метода потребуется специальная жидкость. Головка полностью очищается от грязи, затем обезжиривается. Красящая жидкость наносится на чистую поверхность, и после нескольких минут удаляется при помощи тряпки. Любые, даже малейшие трещины и дефекты будут окрашены в цвет жидкости, и вы без проблем сможете увидеть их.

Проверка головки под давлением в воде

Принцип заключается в том, чтобы подключить головку к компрессору, предварительно загерметизировав в ней все отверстия. Далее ГБЦ погружается в ванну с водой. Если в головке будут трещины, они так или иначе проявятся в виде пузырьков воздуха. Таким образом вы сможете увидеть в каком месте есть трещина, после чего можно произвести более детальное изучение повреждения.

Существуют разновидности данного метода, так, к примеру, некоторые не погружают «голову» в ванну, а просто наливают воду в нее, после чего подают воздух под давлением.

Проверка ГБЦ на плоскость

Всем привет надо проверить гбц на плоскость,есть у кого линейка прецензионая,или другой какой способ есть альтернативный,поделитесь

Если разобрал – шлифани. Будет гораздо обиднее разбирать заново.

Тоже сегодня товарищ посоветовал стеклом.намазал маслом и приложил на всю плоскость,или тонкой полоской вести

Жеканыч

Тоже сегодня товарищ посоветовал стеклом.намазал маслом и приложил на всю плоскость,или тонкой полоской вести

чепуха это все…точнее устаревшие технлогоии из “автобаз ссср” вези к токарям, пусь мерят и блок тоже.

чепуха это все…точнее устаревшие технлогоии из “автобаз ссср” вези к токарям, пусь мерят и блок тоже.

быть лучшим чтобы оставаться любимым строю дома, барбекю комплексы,заборы,и не только, из кирпича

+1 за токарей. даж самому нестоит с линейкой замораиваться. они сами всё и промерят и сделают если надо

Последний раз редактировалось Pionee®; 02.08.2011 в 07:50.

чепуха это все…точнее устаревшие технлогоии из “автобаз ссср” вези к токарям, пусь мерят и блок тоже.

спросили про способ… ясен пень что у людей которые этим занимаются будет вернее

чепуха это все…точнее устаревшие технлогоии из “автобаз ссср” вези к токарям

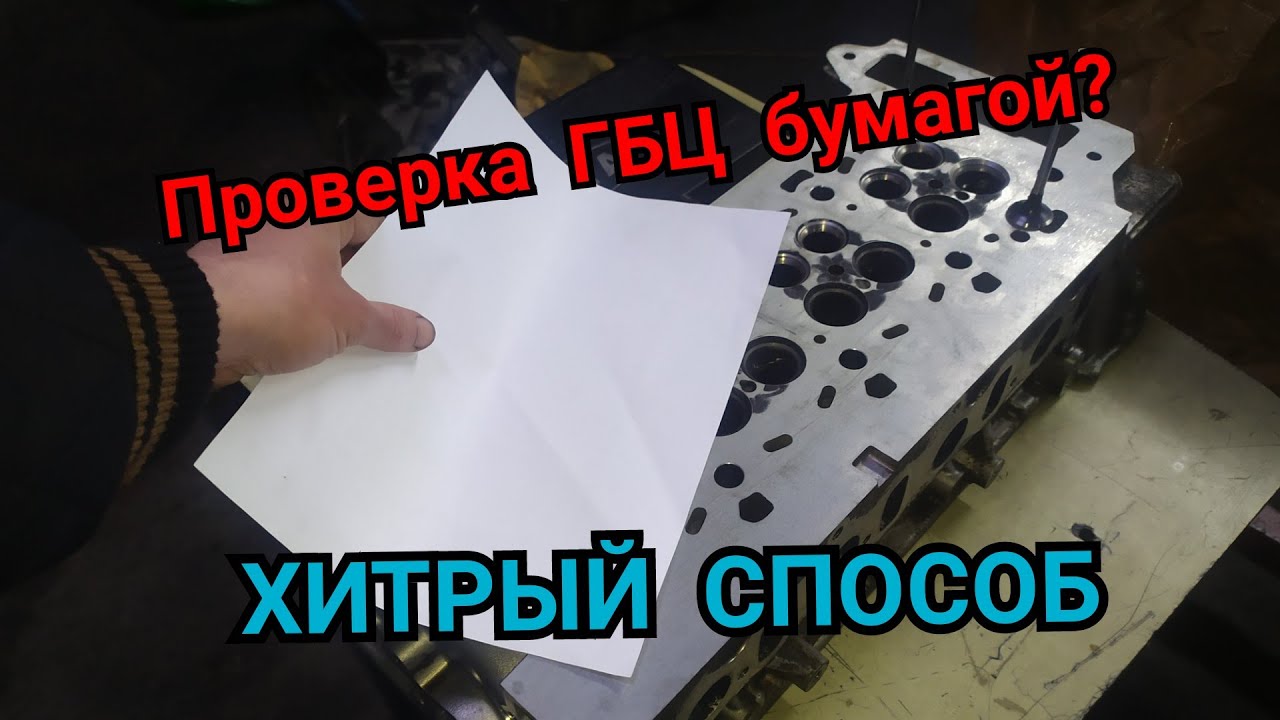

Как проверить плоскость ГБЦ в домашних условиях ВАЗ — мастер-класс

Как проверить плоскость ГБЦ в домашних условиях на ВАЗ

Владельцы автомобилей ВАЗ часто сталкиваются с проблемами установки головки блока цилиндров (ГБЦ). Один из основных вопросов, возникающих при монтаже ГБЦ, — это правильность установки ее на ровную поверхность двигателя. Это очень важно, потому что неправильная установка ГБЦ может привести к утечке масла или плохому сжатию двигателя. В данной статье я расскажу, как проверить плоскость ГБЦ в домашних условиях на автомобиле ВАЗ.

Необходимые материалы:

• Рабочая платформа (стол)
• Шаблон плоскости (подходит деталь от старой ГБЦ)
• Сверхтонкая наждачная бумага
• Двухсторонний скотч
• Трубка с прозрачным шлангом (для проверки плоскости)

Проверка плоскости ГБЦ

1. Подготовьте рабочую платформу (стол) и установите на него шаблон плоскости, который должен быть чистым и свободным от посторонних деталей. Обычно применяют деталь от старой ГБЦ, которая должна быть целая и ровная.

2. Осмотрите поверхность ГБЦ на предмет трещин или выпуклостей. Если такие дефекты обнаружены, рекомендуется заменить головку блока цилиндров, так как неправильная поверхность может привести к проблемам в работе двигателя.

3. Нанесите тонкий слой двухстороннего скотча на шаблон плоскости. Затем аккуратно приложите ГБЦ к скотчу, чтобы он прилип к ней.

4. Визуально оцените состояние скотча после его удаления от ГБЦ. Если скотч имеет равномерное прилегание к поверхности и на нем нет пропусков, это показывает, что плоскость головки блока цилиндров в порядке.

5. Для исключения возможных прогибов и неровностей поверхности можно также использовать сверхтонкую наждачную бумагу на шаблоне плоскости. Проведите наждачной бумагой по поверхности до тех пор, пока не достигнете ровной и гладкой поверхности.

Заключение

Важно помнить, что проверка плоскости ГБЦ в домашних условиях может быть неполной и не всегда достаточно точной. В случае серьезных проблем рекомендуется обратиться к специалистам автосервиса для более качественной проверки и ремонта. Однако, при несложных случаях, вышеописанные методы позволят вам оценить состояние плоскости ГБЦ на ВАЗ без необходимости обращения к автосервису.

Проверка и дефектовка головки блока цилиндров

Для проверки состояния головки нужен определенный набор измерительных инструментов. Контролируют следующие размеры и параметры.

1. Нижняя плоскость головки. Тут понадобятся специальная лекальная линейка длиной от 350 мм, а также набор щупов. Линейку поочередно кладут на плоскость по диагоналям головки и подбирают щуп, свободно проходящий в зазор между линейкой и плоскостью в средней зоне. Максимально допустимая толщина этого щупа составляет 0,05—0,06 мм, в противном случае плоскость придется обрабатывать (в профессиональном ремонте ее обрабатывают всегда, даже если деформация невелика).

2. Износ опорных шеек кулачкового вала и его подшипников (если, конечно, вал расположен в головке). Диаметры шеек измеряют микрометром, а отверстий подшипников — нутромером с точностью 0,01 мм. Разность полученных размеров дает зазор в подшипнике, который не должен превышать 0,10 мм. При этом контролируемые поверхности не должны иметь явно выраженных следов износа — круговых канавок, выступов, задиров и т. д. В противном случае распределительный вал заменяют, а головку ремонтируют.

3. Износ стержней клапанов и направляющих втулок. Микрометром измеряют диаметр стержня в верхней части, непосредственно под канавкой для сухарей, а затем в нижней части рабочей поверхности. Поскольку изношенный стержень может быть овальным, замеры надо делать в нескольких точках по окружности. Износ, то есть разница диаметров в верхней и нижней части стержня, не должен превышать 0,02—0,03 мм, иначе клапан подлежит замене.

Изношенность направляющих втулок определяют специальным нутромером, но допустима и косвенная оценка по люфту нового клапана во втулке, для чего понадобится стойка с индикатором часового типа. Поскольку максимальный износ наблюдается в нижней части втулки, то, измерив боковой люфт тарелки клапана, установленного во втулку, нетрудно по результату определить зазор именно в этом месте. Существуют специальные приборы, основанные на данном способе измерения. Если зазор превышает 0,07—0,08 мм, втулку необходимо заменить (в крайнем случае — отремонтировать).

4. Износ седел, толкателей, рычагов, коромысел, кулачков определяется в основном визуально. Износ фасок клапанов можно оценить, приложив к фаске линейку и посмотрев на яркий свет. Если середина фаски “провалена”, а стержень не изношен, то можно обработать фаску и использовать такой клапан вновь. У коромысел помимо состояния поверхностей, контактирующих с клапаном и кулачком, необходимо проверить зазор с осью — он не должен превышать 0,06—0,07 мм. В противном случае двигатель после ремонта головки останется таким же шумным, как был до него.

5. Различные дефекты местного характера также определяются визуально. Здесь необходимо уделить внимание состоянию поверхности головки, соприкасающейся с окантовкой прокладки: засечки, заусенцы и прочие дефекты обычно приводят к негерметичности соединения головки с блоком цилиндров. Иногда также удается разглядеть трещины в стенках камеры сгорания. Если трещина сквозная (в рубашку охлаждения), то нагара на стенках не будет либо около трещины, либо по всей камере. Когда есть подозрение, что появилась трещина в камере сгорания, либо ее стенки повреждены обломками деталей (клапанов, седел и т. д.), то перед началом ремонта головку надо обязательно проверить на герметичность, иначе весь ремонт может быть впустую. Организовать такую проверку в условиях мастерской непросто, поскольку требуется специальное оборудование. Ряд иностранных фирм выпускают установки для проверки герметичности (опрессовки) головок и блоков, но у нас они пока не распространены.

Чтобы опрессовать головку блока, надо герметично заглушить все окна рубашки охлаждения, выходящие на нижнюю плоскость, а также все фланцы и патрубки на боковых поверхностях, кроме одного, через который будет поступать жидкость. Опрессовывают головку водой, подаваемой специальным ручным плунжерным насосом под давлением 0,6—0,8 МПа. Трещины выявляются по падению давления в течение контрольного времени (от четверти часа до двух часов) и появлению капель воды или течи.

Менее сложна проверка керосином, хотя она требует изготовления герметичных заглушек на седла клапанов. Головку переворачивают камерами сгорания вверх, вворачивают в нее свечи, после чего в подозрительную камеру наливают керосин. Имея очень высокую текучесть, керосин способен проникать в очень малые трещины. При этом его уровень в камере сгорания уменьшается (контрольное время обычно составляет 1—3 часа).
