Установка камеры заднего вида. Часть первая.

Как говаривал мой дед, если долго мучиться, что нибудь получится!

Доброго времени суток друзья мои. Вчера почти сделал запись, но в последний момент завис комп. Причем завис намертво… (я так подозреваю, что не у одного меня есть кукла Вуду (Вы поймете о чем я дальше))

Ну ничего. К сожалению пост о колонках откладывается (просто я ленивая зад… эммм.короче мне лень было фотографировать, да и вообще я другими вещами был занят)). Сегодня Вас ждет гайд (и слово-то какое)) о установке камеры заднего вида!

Но перед тем, как перейти непосредственно к записи, я немного повозмущаюсь.
КИТАЙЦЫ… этим все сказано. Ну насколько нужно быть жадным буржуем, чтобы сделать такие ТОНКИЕ провода? Просто провода питания на камеру содержат в себе от силы с десяток медных волосинок…А провод REVERSE ( о нем я расскажу чуть позже), он просто взял и отвалился. Из-за этого мне пришлось танцевать с бубном добрых пол дня… Ну да ладно, думаю пора закончить сыпать проклятия, наводить порчу, а так же убрать мою маленькую ускоглазую куклу Вуду и перейти непосредственно к делу.

И так камера. Камеру ( а точнее камерЫ) я покупал в славном интернет магазине Ebay. Нашел я их аж за 333р. за штуку. Я взял две!

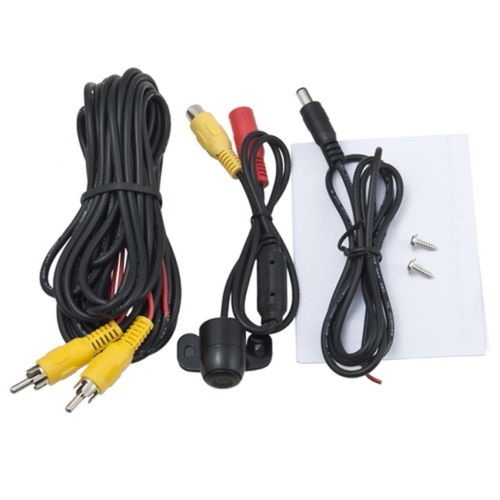

В комплект входят:

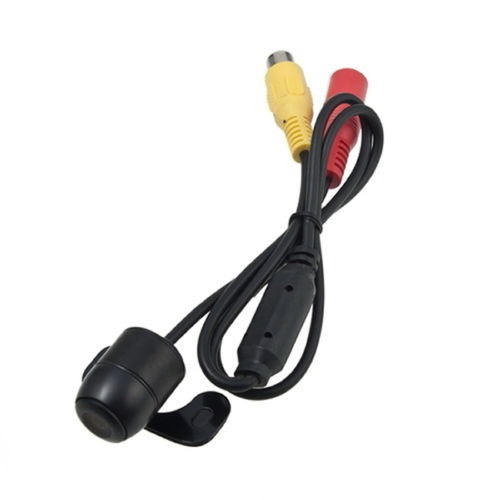

Сама камера с выводами питания, а так же тюлпаном.

Вот она.

Набор проводов. Слева на право.
Удлинитель, для прокладки от камеры к монитору. Включает в себя два выхода типа тюльпан, а так же провод REVERSE.
Сама камера.
Провод питания.

Фото с сайта

А теперь к делу. Для начала я решил убрать красный рассеиватель с фонаря противотуманки и провести к ней провод от заднего хода.
Итак.

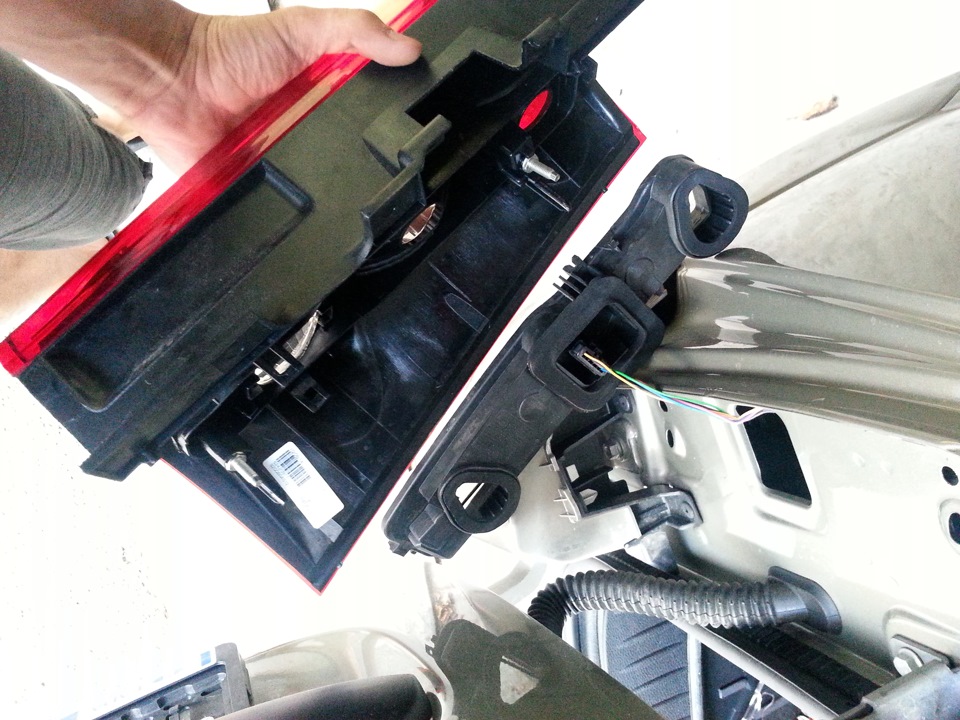

Сперва наперво откручиваем по 2 винта со стороны багажника для отсоединения фонарей.
Далее вытаскиваете фонарь и отключаете штекер (посредством нажатия кнопки).
Потом отсоединяем защелки кожуха фонаря и выковыриваем красный рассеиватель.
ВНИМАНИЕ! Рассеиватель выковыриваем аккуратно, а том можно поцарапать зеркальное покрытие внутри фонаря. Также с защелками работаем тоже предельно аккуратно. К сожалению качество пластика оставляет желать лучшего.

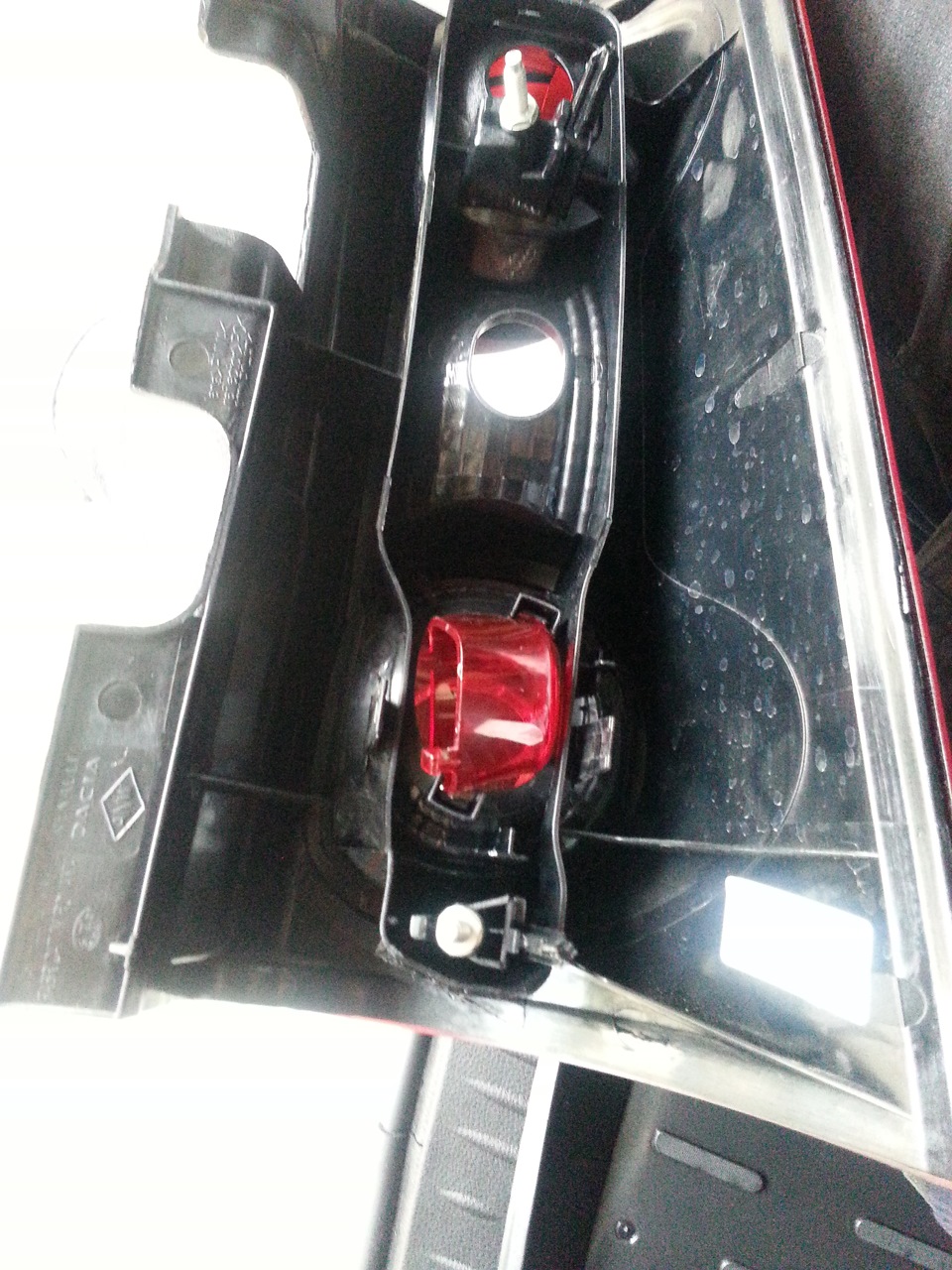

Вытащил рассеиватель Фото в анфас Вот тот штекер. Давим кнопочку и вытягиваем.

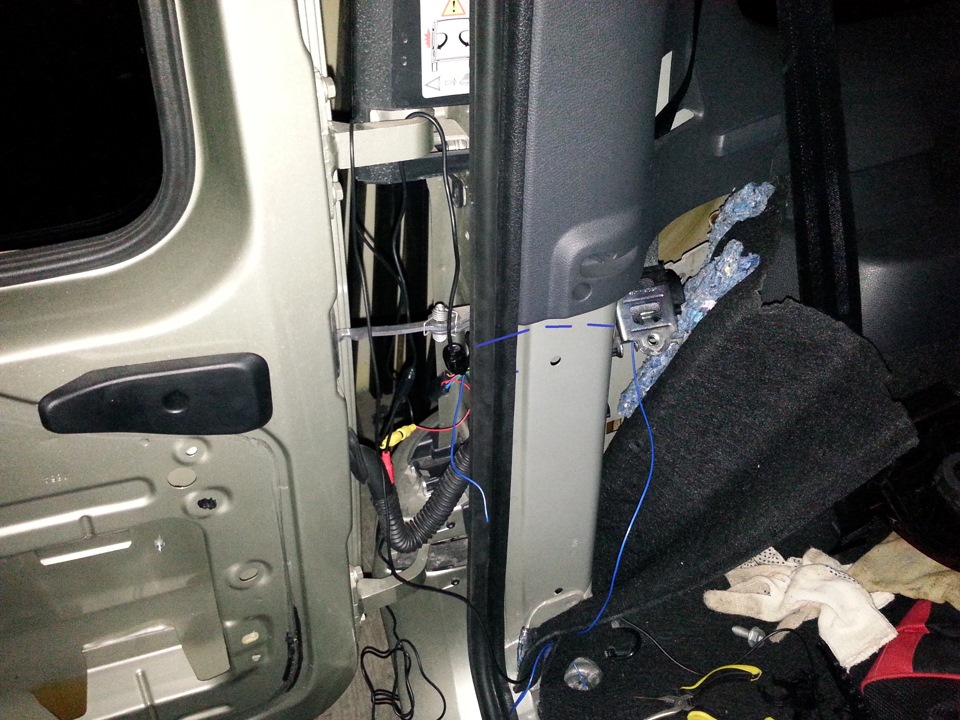

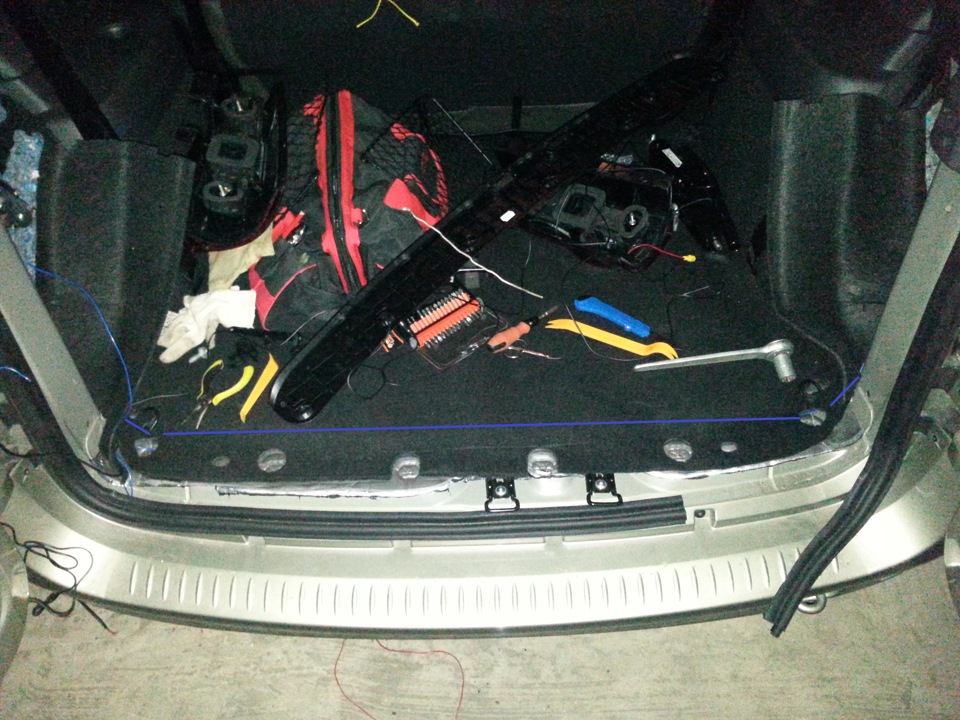

Далее начинаем прокладывать провод от фонаря заднего хода к противотуманке.

Заводим провод внутрь и вытаскиваем со стороны ремня безопасности Снимаем накладку и проводим провод под ковролином Вот так Ну и выводим с другой строны

Вроде все просто. Теперь по проводам.

Значит фонарь заднего хода:
Желтый плюс
Черный минус

У противотуманки так же:
Сиреневый плюс
Черный минус

Сторона противотуманки

Обратите внимание на тюльпан, из него выходит красный проводок. Это провод REVERSE. Он служит для того, чтобы экран включался при включении задней передачи. Чтобы вся система заработала нужно:

Подключить красный провод к к плюсу (вместе с проводом питания) со стороны фонаря. А так же подключить этот провод к проводу REVERSE на магнитоле. Обычно он розового цвета.

Так я проверял камеру

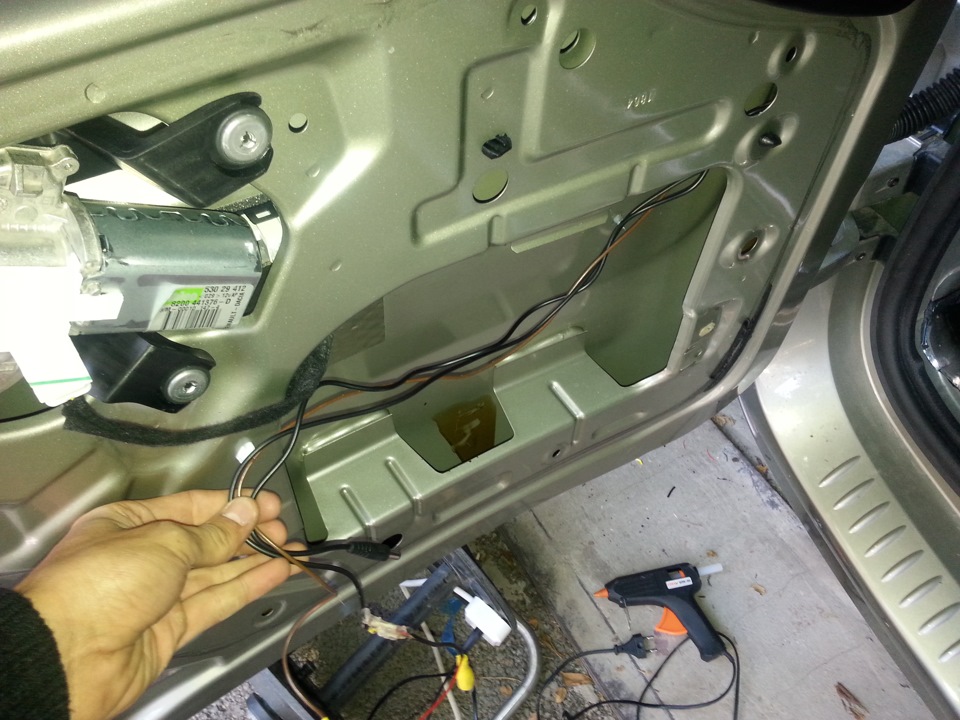

Теперь перейдем к гофре. Тянуть провода через гофру не очень удобно. А пропихнуть туда тюльпан это воообще адское мучение. Как сделал я.

Птица говорун отличается умом и сообразительностью))

Пропихиваем Толстую алюминиевую проволоку через гофру (Она проходит довольно легко), Привязываем к ней провод и тянем обратно. Таким макаром я протащил все нужные мне провода.

Вернемся опять к проводам. Ниже будет крупное фото моего подключения.

Не ругайтесь. В конце я все аккуратно запаял и заизолировал.

1 (синий провод) — это провод питания, который я провел от фонаря заднего хода, он соединен с огрызком розового провода.
2 (красный провод) — это провод питания камеры (идет в комплекте). Именно на него я ругался за тонкость. Подключается вместе с синим проводом и розовым.
3 (коричневый провод) — Этот провод я нарисовал, так как забыл сфоткать. но дальше вы его увидите. Это провод от красного провода Reverse на тюльпане. Так как он находится в двери, а сам короткий, пришлось его удлинять и протягивать через гофру. Этот провод ТОЖЕ подключается на плюс. А именно вместе с синим, розовым и красным проводом.
4 (розовый провод) — Это провод питания (или по другому +) фонаря противотуманки. Я его обрезал до лучших времен.
5 (черный провод) — это провод минус.
6 ( Черный провод) — это провод питания камеры, подключается к черному проводу фонаря.
8 ( опять коричневый, просто не обращайте внимания)

Ну вот так я присоединил провода.

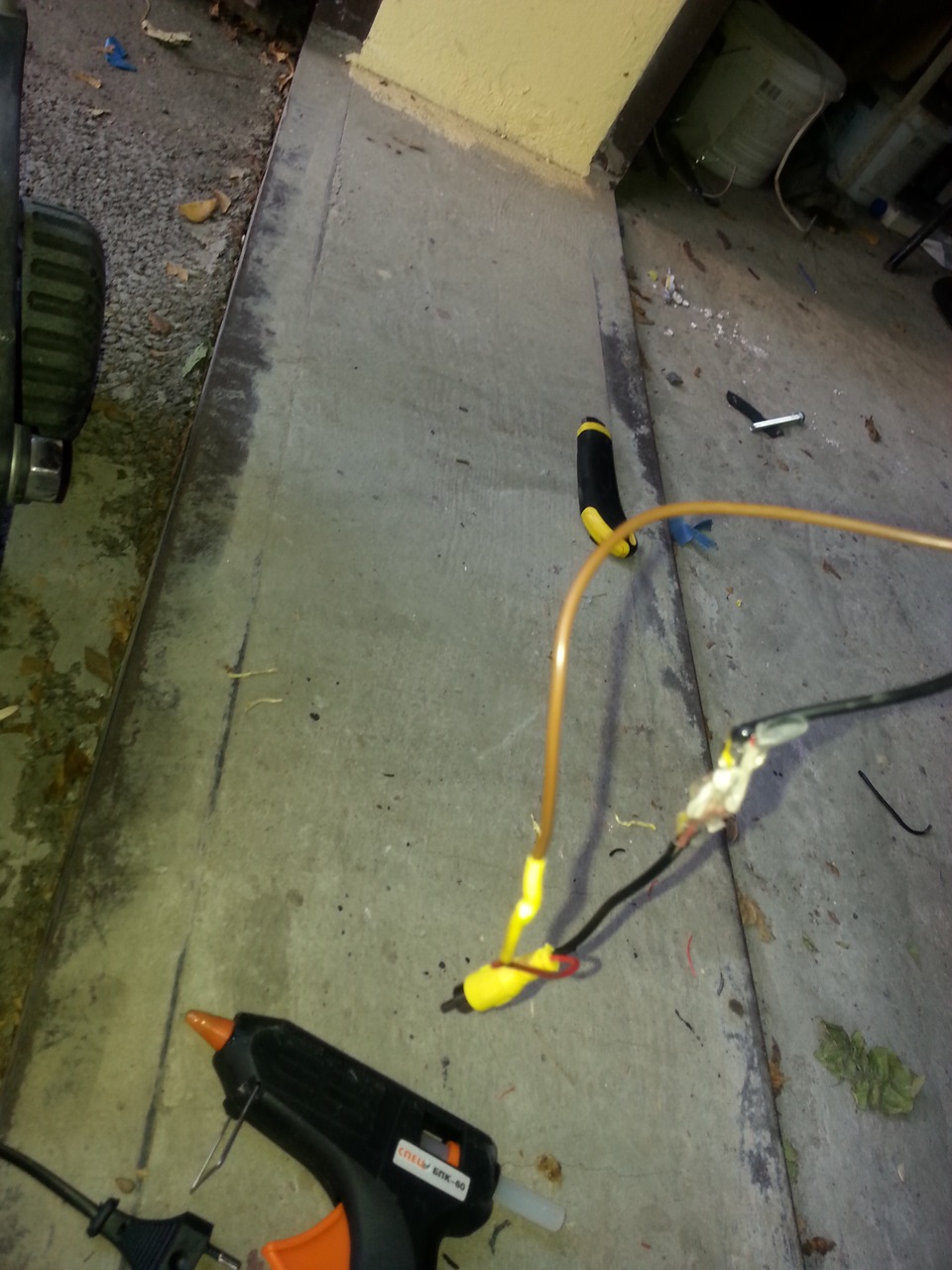

Ниже фото временного подключения фонаря заднего хода.

Я потом врезался нормально.

Помните я говорил, что оторвался проводок тюльпана. так вот, пришлось отрезать тюльпан полностью и прикручивать новый. Если кому интересно, вот какие там провода.

Провода REVERSE тут нет, он остался на тюльпане. Вот я реанимировал провод, кстати коричневый, который был раньше Вот такие провода у меня торчат из двери. Снова фото И еще фото

Вот как то так. Лимит фото кончился. в следующей записи напишу непосредственно про врезку камеры. А так же выложу фото прокладки проводов и подключению к мафону.

На сегодня все. Как всегда отвечу на все вопросы! Оцениваем, рекомендуем. Удачных дорог!
