Датчик положения коленвала автомобиля ЗМЗ 406
Датчик положения коленчатого вала (ДПКВ) — обязательный атрибут большинства современных силовых устройств. Основной компонент ДВС, входит в состав электронной системы управления и обеспечивает работоспособность ключевых функциональных систем.
Основные функции
Конструкция представляет собой сам датчик, который располагается в специальном корпусе (из пластика или алюминия) и задающий диск. Также предусмотрен стандартный разъем, через который устройство подключается к системе управления.
Предназначен для отслеживания и фиксации рабочих характеристик двигателей (положение и частота вращения). Полученные данные передаются на электронный блок управления (ЭБУ) и позволяют решать широкий спектр задач: от определения положения поршней до контроля топливной системы.
Несмотря на достаточно простое устройство, ДПКВ ЗМЗ 406 является критически важным элементом любого двигателя.
Классификация
В зависимости от того, какой физический процесс используется в основе работы датчика коленвала, выделяют три основных вида:
- Магнитный (индуктивный) — сигнал формируется в момент прохода специальной метки через образованное магнитное поле, не требует отдельного питания, может выступать в качестве датчика скорости. Достаточно прост в использовании.
- Работающий на основе эффекта Холла — сигнал формируется путем перекрытия появившегося поля специальным синхронизирующим диском, дополнительно может выступать в качестве распределителя зажигания. Точность полученных показателей достигается за счет сложной конструкции.
- Оптический — информация для ЭБУ формируется путем прерывания оптического потока, в результате данного процесса возникает импульс напряжения. Задымление или загрязнение могут привести к неточностям результатов.
Проверка датчика
Датчик коленвала марки ЗМЗ 406 работает на основе эффекта Холла, устанавливается в торцевой части головки блока цилиндров. Информация о положении поршня при сжатии, которая поступает на ЭБУ, позволяет соблюдать последовательность впрыска топлива. Неисправность переводит в резервный режим работы всю топливную систему.
О необходимости проверки ДПКВ ЗМЗ 406 свидетельствуют следующие признаки:
- снижение динамических характеристик;
- обороты меняются по неизвестным причинам или «плавают» в холостом режиме;
- физические нагрузки приводят к детонации;
- включена лампа сигнализатора на панели приборов;
- двигатель не запускается.
Перед тем как проверить датчик, следует осмотреть целостность корпуса, проводов, разъемов, а также удостовериться в отсутствии мусора, инородных деталей. Наличие механических повреждений указывает на неисправность. Если видимых повреждений не выявлено, проверку можно выполнить следующими способами:
- Определение сопротивления обмотки. Несложный метод, который дает исчерпывающую информацию. Для проверки понадобится тестер-мультиметр, который необходимо включить в режим омметра. Для исправного ДПКВ полученное значение будет в диапазоне 800–900 Ом.
- Путем измерения индуктивности. Данным способом можно воспользоваться, если мультиметр имеет встроенную функцию проверки индуктивности. Полученные значения должны быть в пределах 200–400 мГн.
- Проверка осциллографом. Такой способ позволит получить полную информацию о состояние и работе датчика.
- С помощью электрической схемы, которую можно собрать самостоятельно. Кратковременный сигнал светодиода при приближении металлического предмета свидетельствует об исправности.
- Установить новый датчик и проверить работу двигателя.
Как проверить датчик коленвала Газель: пошаговая инструкция
Датчик коленвала – это важное устройство в двигателе ГАЗель, которое отвечает за контроль положения коленчатого вала. Если датчик коленвала выходит из строя, это может привести к снижению производительности двигателя или полной его остановке. Поэтому важно регулярно проверять работоспособность этого датчика. В данной статье я расскажу, как провести диагностику датчика коленвала ГАЗель.
Первоначальная проверка датчика коленвала
Перед тем, как приступить к основной диагностике датчика коленвала, можно выполнить некоторые первоначальные проверки для выявления явных признаков неисправности.
1. Проверьте провода и подключения. Убедитесь, что все провода целые, не имеют трещин или обрывов, а также плотно подсоединены к соответствующим разъемам.
2. Проверьте состояние датчика. Визуально осмотрите датчик на предмет повреждений, трещин или коррозии. Если обнаружены какие-либо дефекты, датчик следует заменить.
Если первоначальная проверка не показала явных неисправностей, переходим к основной диагностике.
Основная диагностика датчика коленвала ГАЗель

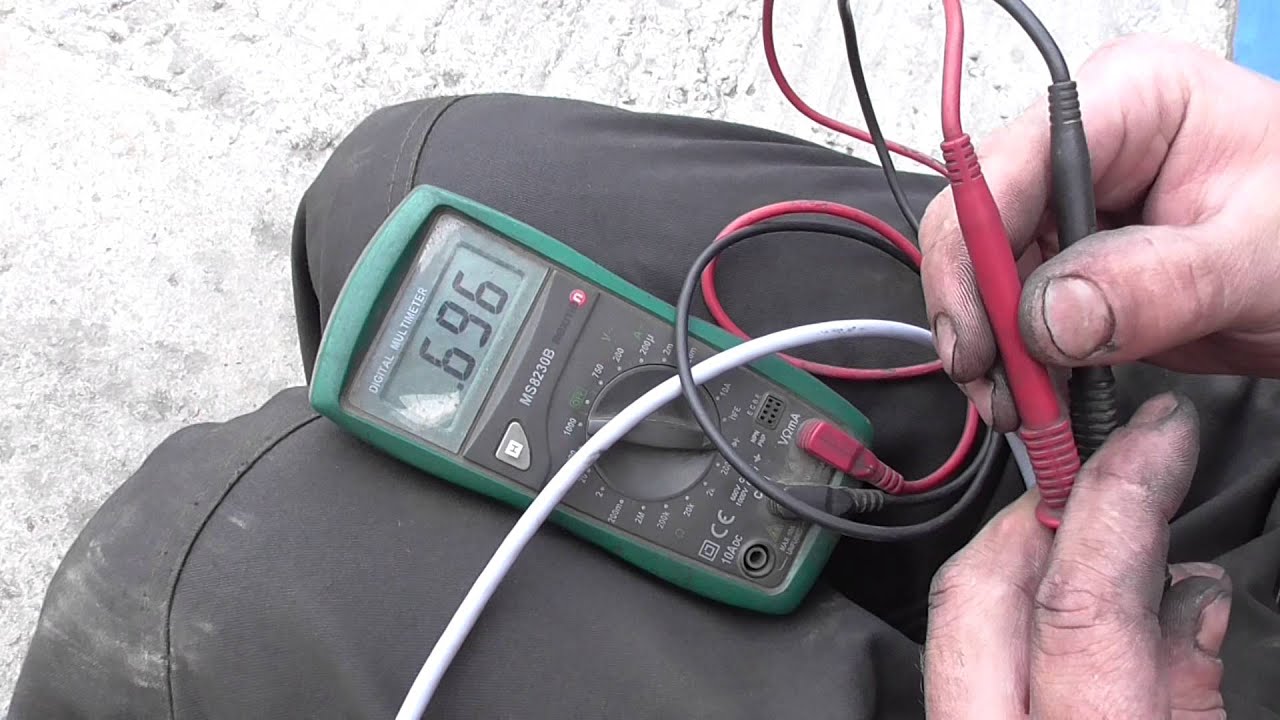

1. Используйте мультиметр для проверки сопротивления. Отключите разъем датчика коленвала и подключите мультиметр к контактам датчика. Сопротивление должно быть в пределах указанного в техническом руководстве значения. Если сопротивление сильно отличается от нормы, датчик требуется заменить.
2. Проверьте сигнал от датчика коленвала. С помощью осциллографа или мультиметра в режиме «вольтметр» проверьте сигнал от датчика коленвала при работающем двигателе. Нормальный сигнал должен иметь плавную волну с четкими переходами между зубцами. Если сигнал имеет неправильную форму или отсутствует вовсе, датчик неисправен и требует замены.
3. Проверьте правильность установки датчика коленвала. Убедитесь, что датчик правильно установлен и надежно закреплен. Если датчик смещен или слабо закреплен, это может привести к некорректной работе.
4. Проверьте цепь питания датчика коленвала. Проверьте, находится ли в цепи питания датчика коленвала достаточное напряжение. При необходимости, проверьте предохранители и реле, отвечающие за питание датчика.
Обратите внимание, что проверка датчика коленвала ГАЗель может варьироваться в зависимости от конкретной модели и года выпуска автомобиля. Если вы не уверены в процедуре диагностики, рекомендуется обратиться к специалисту или использовать официальные технические руководства.
В случае выявления неисправности датчика коленвала, рекомендуется заменить его на новый оригинальный датчик или качественную альтернативу. Установка нового датчика должна быть выполнена с соблюдением рекомендаций производителя и правил безопасности.
Часто задаваемые вопросы
1. Как проверить датчик коленвала на ГАЗель?
Для проверки датчика коленвала на ГАЗели, следуйте этим шагам:
- Откройте капот и найдите место, где установлен датчик коленвала. Обычно он находится вблизи коробки передач или близко к двигателю.
- Отсоедините разъем, соединяющий датчик коленвала с электрической системой автомобиля.
- С помощью мультиметра проверьте сопротивление датчика. Нормальное сопротивление должно быть указано в технической документации для вашей ГАЗели.
- Если сопротивление не соответствует норме или мультиметр показывает нулевое сопротивление, то датчик коленвала неисправен и его следует заменить.
- Если сопротивление соответствует норме, проверьте провода и подключения на наличие повреждений. Если есть повреждения, их следует исправить или заменить.
2. Почему важно проверять датчик коленвала на ГАЗели?
Датчик коленвала является важной частью электронной системы управления двигателем. Он отвечает за передачу информации о положении коленчатого вала двигателя в электронный блок управления автомобиля. Если датчик коленвала неисправен, это может привести к неправильной работе двигателя, плохой производительности и высокому расходу топлива. Поэтому регулярная проверка и поддержка датчика коленвала на ГАЗели очень важна для обеспечения надлежащей работы автомобиля.
3. Сколько стоит замена датчика коленвала на ГАЗели?
Стоимость замены датчика коленвала на ГАЗели может варьироваться в зависимости от модели автомобиля, города и стоимости запчастей. Обратитесь к ближайшему автосервису или запчастям для получения точной информации о цене.
Датчик положения коленчатого вала (ДПКВ)
Вчера вечером начались проблемы с запуском. Прогретый двигатель запускался со второй, третьей попытки. Вариантов с ремонтом в 17 часов за городом уже не было, поэтому ничего не оставалось делать как закончить работу и по возможности двигать в сторону дома. На шестом запуске двигатель вообще не завелся. Печаль…
Пожилой водитель с рядом стоявшей на терминале Газели добровольно вызвался в помощники по оживлению. По его совету проверили искру на свечах… Результат-ноль…Далее моих познаний по поиску оной хватило только на проверку плотности соединения штекеров от различных датчиков. Ранее чем утром следующего ближайший диагност помочь мне не мог. Вариантов нет. Машина оставлена на месте, домой на маршрутке. По пути созвон с другим диагностом, получен совет по проверке датчика положения коленвала. До этого данный узел издавал свистящий омерзительный звук, который даже в автосервисе спутали со звуком накрывшейся помпы, и как следствие заменили ее, ну считаю что не зря. Так вот на днях этот датчик успокоился, то есть замолчал, ну и успокоился и я, а зря… Как обычно в этом авто все подводит не вовремя. С утра забежав на авторынок за новым датчиком, мы с моих родственником на его Газели помчались к аварийному авто. Так на всякий случай, вдруг не сработает замена, придется тащить… И о, чудо, после замены, Газель ожила. Для общей инфы могу добавить, что в случае выхода из строя ДПКВ, пропадает искра на всех цилиндрах(в отличие от выхода из строя катушки зажигания, где обычно только на двух пропадает искра), а также пропадает питание на форсунках. Методика проверки исправности ДПКВ далее.
а вот и он-больной зуб, и заметьте как озогнут провод возле самого датчика из-за неправильной установки
в запчастях авто обнаружил вот это
проверим обоих, этот мертв
на этом норм сопротивление
проверим как он реагирует на металл-есть контакт
Оставляем его в запас, больного в утиль. При установке не забываем провод проложить без перегибов. И еще, причиной неисправности может быть загрязнение рабочей поверхности самого датчика, как у запасного
возможно поэтому его и списали, не зная, что еще он мог послужить
Цена вопроса: датчик 300руб+145руб штекер к нему(у прежнего уже провода отваливались)
