Сапуны переднего и заднего мостов нива что это
Здравствуйте дорогие радиозрители. Сегодня речь пойдет о сапунах.
Итак, решил я вывести сапуны в подкапотное пространство. Не знаю обосновано ли это технически, на этот счет существуют разные мнения. Но там где сапуны конструктивно предусмотрены они постоянно в грязи, ржавеют, закисают и выходят из строя, а находятся они в таких местах, где обслужить их — это забавное приключение ( ну если не брать в расчет задний мост).
И так, что такое сапун и для чего он нужен?
Работают сапуны в тяжелых условиях, поэтому часто выходят из строя и либо прекращают сбрасывать давление и через сальники начинает выходить масло, либо наоборот, перестаю быть надежной преградой между окружающей средой и богатым внутренним миром механизма, и в агрегат через неисправный сапун, попадает все, чем она богата.
Кстати приобрести исправный сапун в магазине не так просто. Часто клапан в них не исправен. Поэтому их желательно проверять. Работает это все по системе ниппель: туда дуй, обратно ничего проходить не должно. Если в него подуть, должно чувствоваться ощутимое сопротивление, обратно он не должен пропускать ничего. Из 5 купленных сапунов исправны были 2.
Для вывода сапунов существует куча разных комплектов на разные автомобили.
Я ими пользоваться не стал, так как у меня был маслобензостойкий шланг подходящего диаметра.
Начал я с заднего моста.
Что собой представляет сапун в машине – лёгкие автомобиля
Дыхательный клапан, или сапун, предназначен для общения авто с атмосферой. Его задача – пускать газы и уравнивать давление во внутренней и наружной плоскостях. Когда механизмы авто не работают, именно он позволяет проникать воздуху в салон. И эти функции он выполняет несмотря на местонахождение – на одном из мостов, моторе или коробке передач. Но он спасает соответствующие механизмы от неисправностей.
Сапун в двигателе
Дыхательный клапан исключает протечку масла из картера. Сапун выпускает воздух и газы, которые образуют цилиндры головного блока. Происходит это благодаря поступлению воздуха из атмосферы после остановки и выключения зажигания водителем. Также сапун исключает попадание грязи внутрь двигателя, из-за чего они получили широкое применение на внедорожниках.
Подобно другим механизмам, сапуны склонны забиваться и накапливать грязь, а также выходить со строя. Периодически устройства нужно проверять и принимать меры по своевременной замене. Эксплуатация повреждённых или забитых сапунов мотора приводит к ухудшению эффективности работы и перевесу давлений во внутренней плоскости. Масло из картера только этого и ждёт, подготавливая свой побег. А этого допускать нельзя категорически.
Сапун у КПП
Беречь от загрязнения нужно и все разновидности коробки передач. Загрязнённый механизм тормозит её работу и делает невозможными плавность переключения определённых передач. Сапун устанавливают на крышку картера.
Неисправный сапун КПП не сможет противостоять повышению давления внутри корпуса. Это приведёт к разрушению подшипников. Во время каждого техосмотра очищайте сапуны и при необходимости меняйте их.
Мостовой сапун
Он отвечает за взаимодействие мостов осей с маслом внутри и внешней среды. Мост очень надёжно защищён от загрязнений, а автомобиль не пострадает из-за разрыва моста вследствие повышения давления масла в нем.
Большего внимания требует сапун на заднем мосту, который находится справа в верхней части. Из-за него возможно подтекание масла. А это крайне нежелательный побочный эффект.
Принцип работы сапуна
При активной езде основные конструкционные элементы автомобиля нагреваются. Соответственно, растет давление нагревающегося масла. Цепочка приводит к росту давления воздуха внутри картера. Если его оперативно не сбросить, то жидкость вылетит наружу. При охлаждении же давление масла падает, что также усложняет нормальную работу важных систем автомобиля при запуске и разгоне.
Причины подтекания масла из сапуна
Единственная причина утечки масла из картеров – засоренный дыхательный клапан. Его необходимо очищать после каждой длительной поездки или же при текущем техосмотре. После устранения засора и проверки состояния крышки сапуна необходимо проехать до 20 километров и повторить проверку. Если неисправность не устранена, пора заменить сам клапан. Для этой процедуры обратитесь в авторизованный сервис техобслуживания.
Заключение
Не откладывайте в долгий ящик ремонт или очистку керосином загрязнённого сапуна. Игнорирование проблемы скажется на эффективности работы узлов транспортного средства и приведёт к повышенному расходу топлива. А в условиях постоянного скачка цен на бензин и дизель в известную сторону — это верный путь экономии семейного бюджета.
Вывод сапунов
Сапун это клапан через который выходит лишний воздух, к примеру когда температура агрегата увеличивается клапан сбрасывает воздух, а когда уменьшается наоборот засасывает. Если сапун загрязнён возможна течь масла через сальники, так как внутри агрегата создаётся давление.
Для чего нужно выводить сапуны?
При преодолении водных преград, что бы исключить попадания воды в агрегаты, сапуны выводят выше, в капот или на крышу.
Редуктор переднего моста и редуктор заднего моста находятся ниже всего, а значит вероятность попадания воды в них высокая.
Для выведения сапуна заднего моста потребуется
1 — Выкрутить стандартный сапун — 12
2 — Снять защитный колпачёк
3 — закрутить обратно и надеть бензо-маслостойкий шланг
А вот куда выводить решать уже вам, можно вести под капот. Можно в багажник.
В конце шланга обязательно использовать топливный фильтр от карбюраторной машины.
Выведение сапуна переднего моста аналогично, но нам уже потребуется заранее купленный в магазине «Г» — образный сапун
Так же бензо-маслостойкий шланг и топливный фильтр от карбюраторной машины
Сапун переднего моста не выкручивается, он выпресовывается. Аккрутано поддеваем его отвёрткой и выпресовываем наверх. Так же запресовываем новый «Г» образный сапун, места контакта для надёжности промазываем герметиком.

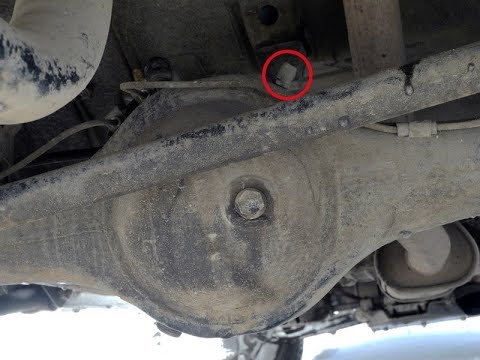

Как выбрать и установить сапун заднего моста 21213?
Сапун заднего моста 21213 — это важный элемент заднего моста автомобиля ВАЗ-21213 (Нива). Он является частью подвески и выполняет ряд функций, обеспечивающих надежную работу заднего моста и комфортную езду.
Роли сапуна заднего моста
Сапун заднего моста 21213 имеет следующие функции:
- Поглощение ударов и вибраций от дороги;
- Распределение нагрузки между мостом и рамой автомобиля;
- Обеспечение плавного и стабильного хода автомобиля;
- Повышение комфорта для пассажиров автомобиля;
- Увеличение срока службы заднего моста и других элементов подвески.
Как работает сапун заднего моста 21213?
Сапун заднего моста 21213 состоит из резинового элемента, металлических кронштейнов и болтов, соединяющих его с мостом и рамой автомобиля. Резиновый элемент сапуна служит амортизатором, который поглощает удары и вибрации от дороги.
Когда задний мост подвергается нагрузке, например, при проезде через неровности или при движении по неровной дороге, сапун начинает сжиматься. Это позволяет резиновому элементу амортизировать удары и вибрации, предотвращая передачу их на мост и раму автомобиля. Таким образом, сапун заднего моста позволяет сохранить стабильность и комфорт при движении.
Причины проблем с сапуном заднего моста 21213
Сапун заднего моста 21213 подвержен износу, растрескиванию и выходу из строя в результате ряда причин:
- Интенсивное использование автомобиля и постоянные нагрузки на задний мост;
- Повышенные нагрузки при езде по плохим дорогам и через неровности;
- Неисправности других элементов подвески, которые могут привести к неравномерному износу сапуна;
- Недостаточное обслуживание и эксплуатация автомобиля, отсутствие регулярной проверки сапуна заднего моста.
Замена сапуна заднего моста 21213
Когда сапун заднего моста 21213 выходит из строя или изношен, необходимо его заменить. Для этого рекомендуется обратиться к квалифицированному механику или производить замену самостоятельно, если у вас есть соответствующие навыки и инструменты.
Замена сапуна заднего моста 21213 сводится к следующим этапам:
- Поднять заднюю часть автомобиля и установить его на подставки для безопасности работы;
- Открутить крепления сапуна от моста и рамы автомобиля;
- Снять старый сапун и установить новый, следуя инструкции производителя и рекомендациям по замене;
- Прикрутить крепления сапуна к мосту и раме автомобиля, обеспечивая надежную фиксацию;
- Опустить автомобиль с подставок и проверить работу сапуна заднего моста, убедившись в его правильном функционировании.
Важно понимать, что установка сапуна заднего моста 21213 должна проводиться аккуратно и с использованием необходимых инструментов для предотвращения повреждения элементов подвески или других деталей автомобиля.
Вывод сапунов
Сапун это клапан через который выходит лишний воздух, к примеру когда температура агрегата увеличивается клапан сбрасывает воздух, а когда уменьшается наоборот засасывает. Если сапун загрязнён возможна течь масла через сальники, так как внутри агрегата создаётся давление.
Для чего нужно выводить сапуны?
При преодолении водных преград, что бы исключить попадания воды в агрегаты, сапуны выводят выше, в капот или на крышу.
Редуктор переднего моста и редуктор заднего моста находятся ниже всего, а значит вероятность попадания воды в них высокая.
Для выведения сапуна заднего моста потребуется
1 — Выкрутить стандартный сапун — 12
2 — Снять защитный колпачёк
3 — закрутить обратно и надеть бензо-маслостойкий шланг
А вот куда выводить решать уже вам, можно вести под капот. Можно в багажник.
В конце шланга обязательно использовать топливный фильтр от карбюраторной машины.
Выведение сапуна переднего моста аналогично, но нам уже потребуется заранее купленный в магазине «Г» — образный сапун
Так же бензо-маслостойкий шланг и топливный фильтр от карбюраторной машины
Сапун переднего моста не выкручивается, он выпресовывается. Аккрутано поддеваем его отвёрткой и выпресовываем наверх. Так же запресовываем новый «Г» образный сапун, места контакта для надёжности промазываем герметиком.
Где находится сапун на раздатке нива шевроле
Заменил трансмиссионное масло в редукторах, заодно и в раздатке. В последнем сервисе там залили полное гавно. Начились вибрации. Но это оказалось только часть проблемы. Из переднего редуктора вытекла белая каша, точнее эмульсия (взвесь воды в масле или наоборот, не важно). Из заднего тоже эмульсия, но конечно не такая страшная. В раздатке масло оказалось примерно заводского состояния, что весьма логично.
В последних покатушках на Ниве, все чаще залазю в луже, которые все глубже. Благо шноркель уже установил, двигатель довольно сложно утопить. Но конечно надо нормально загерметизировать блог розжига и конечно перенести под крышу ЭБУ. Сейчас находится возле левой ноги водителя. Воды в салоне мало, не хочу пока купаться по уши.
Так о принятии ванн НИВой. У нее есть больные места, это сапуны в обоих редукторах, раздатке и конечно в коробке. Немного информации:
Как это в покатушках мешает?
При попадании горячего редуктора (он именно горячий, все таки трение есть) в лужу, он почти моментально охлаждается, тем самым в редукторе создается отрицательное давление, которое и засасывает воду с грязью внутрь через сапун. Соответственно для трофистов категорий выше лайт, почти обязательно после каждый соревнований менять масло или вывести сапуны в салон, чтобы избежать попадание ненужных жидкостей в редуктора.
Плюсы вывода сапунов
Ну тут все очевидно. Всякая пакость не попадет в редуктора, раздатки и коробки.
Минусы сапунов
А вот тут обязательно стоит задуматься, в каких условиях используется автомобиль. Если в условиях холода, т.е. температура значительно ниже нуля, то в трубке образуется конденсат, и он стекает в раздатку. Для этого ставят обогрев трубок сапунов. У нивы трубку, из сапуна переднего редуктора, можно провести вдоль двигателя. Ей будет тепло. А вот от заднего редуктора, вот тут начинается некоторые неудобства. Но с другой стороны, были бы руки да деньги.
Работы
Так что купил шланги, думал выведу хотя сапуны редукторов, но не получилось. Уже темно, а все работы провожу на парковке возле дома. Поменял только масла в обоих редукторах да в раздатке. Вышло на все про все 1 600 рублей на масло и 110 рублей на 500 мл шприц. По времени заняло почти два часа. Из инструментов потребовались шестигранник на 12 вроде да ключ на 17, плюс уайт-спирит.
Недочеты по Ниве
Помимо замены масла и попытки вывести сапуны, пришлось снять переднюю защиту Шериф. Она в принципе хорошая, но если бы не худой кузов нивы. На соревнованиях «Осення Жыжа 2011» умудрился, где-то налететь то ли на пень, то ли на камень. В итоге в лагерь возвращался с защитой привязанной альпинистским тросом к переднему бамперу. Надо делать нормальную защиту, из дюрали в 6 мм. Что бы наверняка, да и усилить переднюю часть кузова.
Плюс наконец вытащили задний бампер из кузова. Заглянул осмотреть жертвы. Да. Пиздец левому лонжерону. Надо переваривать. Порвался.
P.S. Короче надо доделывать НИВУ и продавать. Не подходит она ни для комфортного передвижения по городу, ни для нормального трофи.

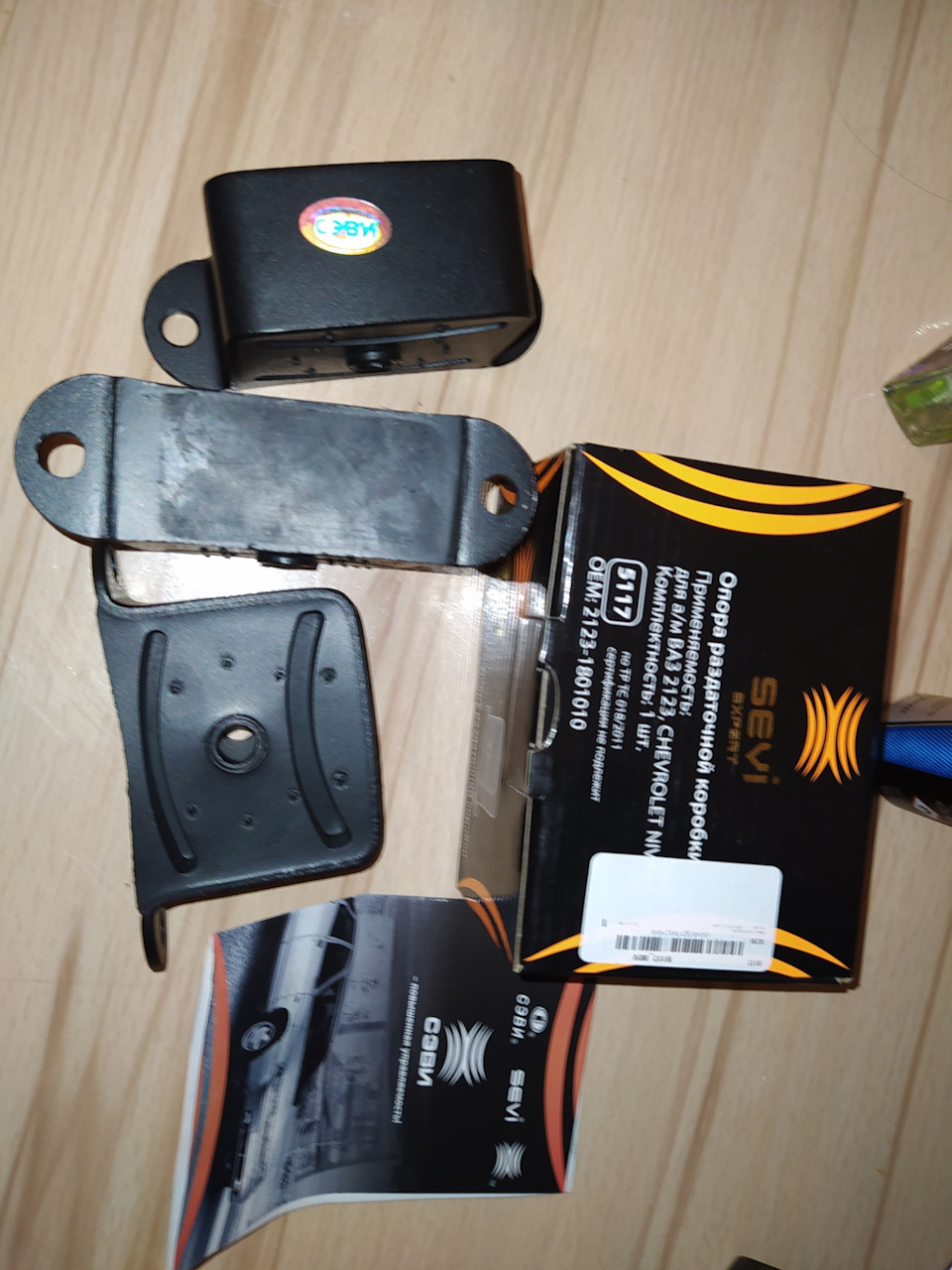

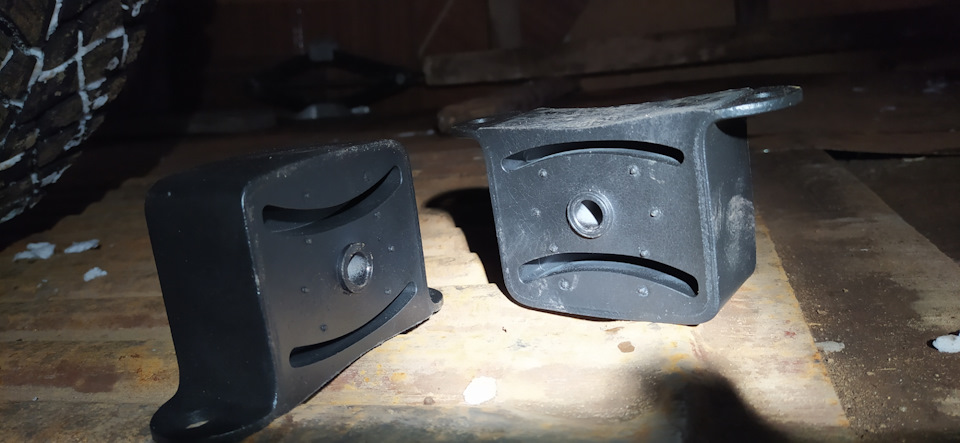

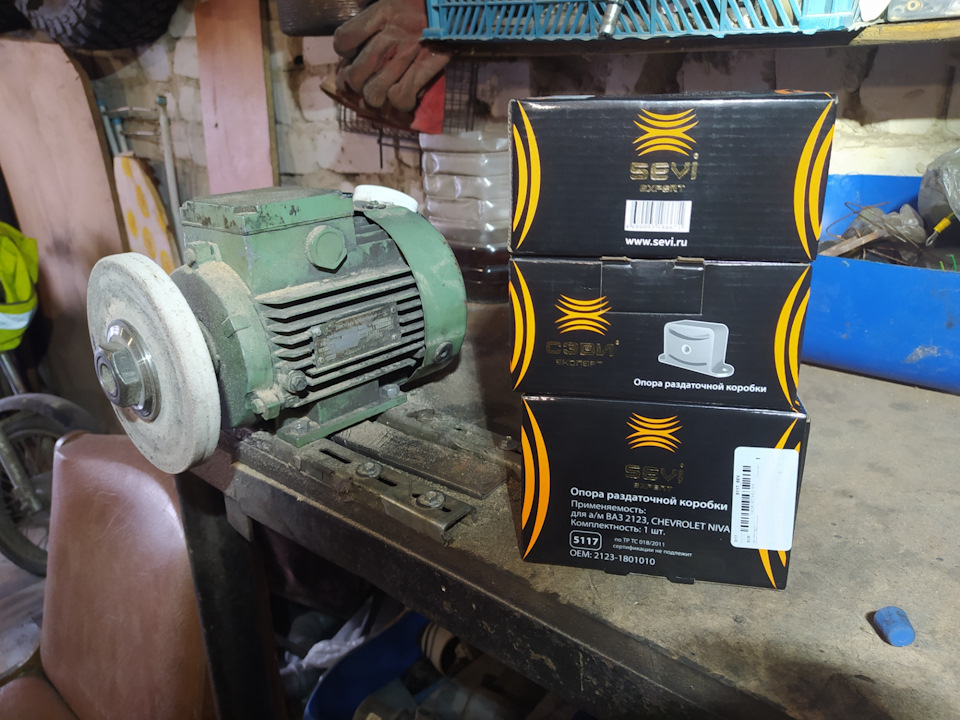

Всем привет! Вот и приехали подушки раздатки, решил сразу заменить, заодно вывел и сапун.

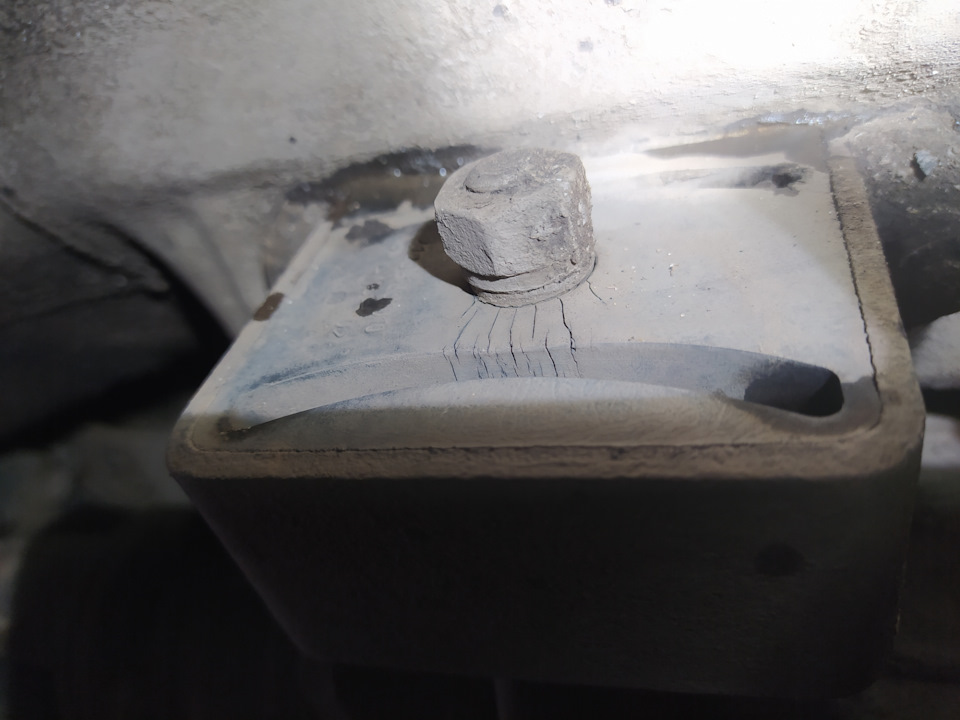

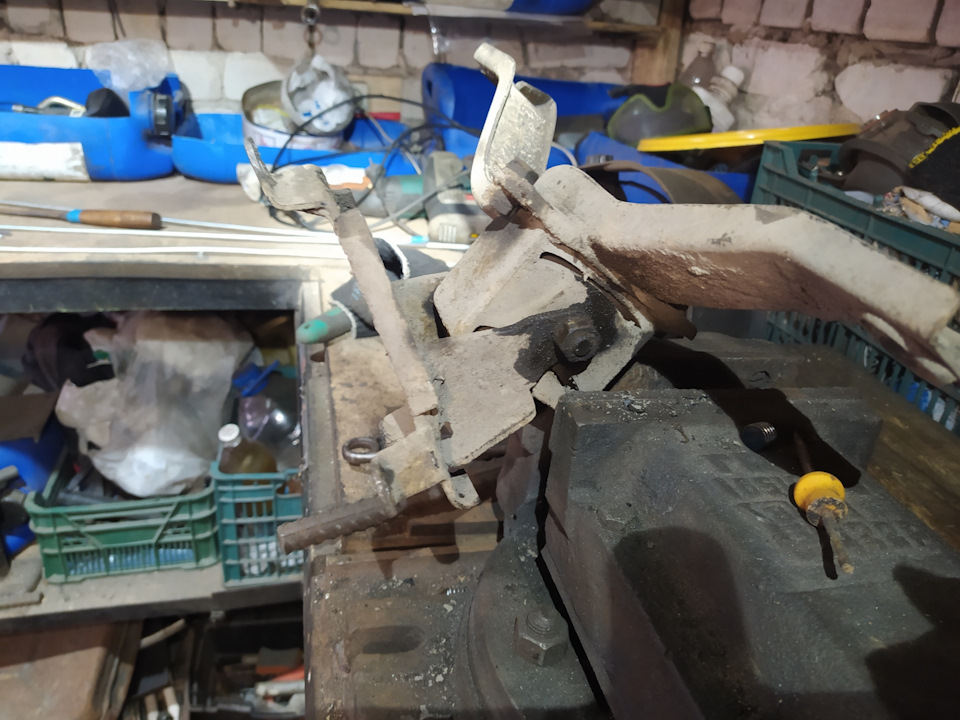

Снял боковые подушки, раздатку отпускал домкратом. В мануале написано снимать экран, который над трубой, но это геморно. Всё решается проще, отручиваются и правая, и левая подушки, и домкратом приопускаем РК, всё выходит и вылазит без проблем.
Все резьбовые соединения, и болты, обязательно мажу графиткой. Предыдущие хозяева машины похоже не знали о её существовании.

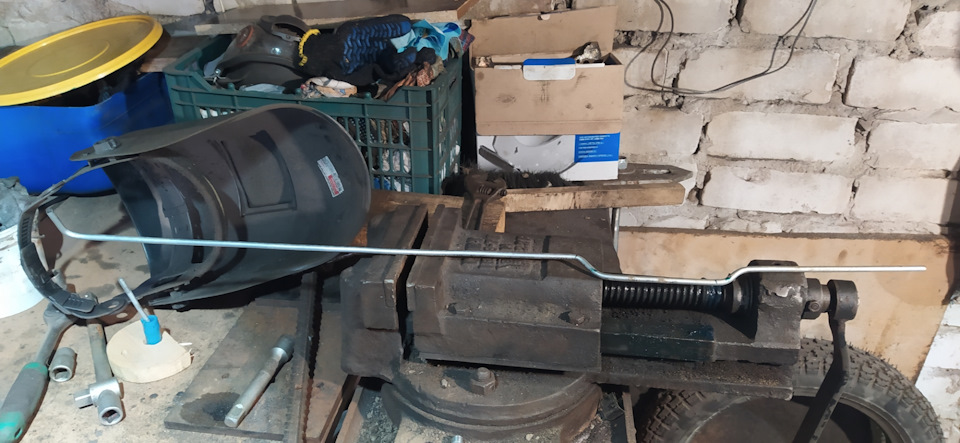

Трубку привязал к родной магистрали, и на другом конце у подкапота, опять же воткнул шланг, и поднял его в подкапотное пространство.
По итогу выполненной работы:прокатился, эффект заметил сразу, остаточная вибрация, которая оставалась уже после замены заднего кардана, и крышки с двухрядником, ушла полностью, осталась только ееееле заметная мелкая дрожь, чувствуящаяся при задевании за рычаг РК при скорости.
Проделанная работа дала хороший результат, я доволен!
Многие автовладельцы забывают о такой процедуре, как прочистка сапунов, а зря. Данную процедуру нужно проводить регулярно, то есть при каждом прохождении ТО (техническое обслуживание). Количество сапунов, предусмотренных конструкцией автомобиля у всех моделей разное, но как минимум один сапун есть в каждой машине.
Сапун-устройство, с помощью которого в ёмкости образуется давление равное атмосферному.
Как все было.
Мне часто приходится ездить по бездорожью, связано это с моим любимым хобби: охота, рыбалка. При таких поездках иногда приходится форсировать речки, глубина которых достигает полуметра.
Удачно отохотившись и отъездив всю осень, не зная проблем, с наступлением заморозков стал замечать, что автомобиль после длительной стоянки тяжело разгоняется.
Первая возможная неисправность, которая пришла мне в голову — это то, что могут примерзать задние колодки из-за использования ручного тормоза при парковке автомобиля. При очередной длительной стоянке попробовал не использовать ручной тормоз, но ситуация повторилась. После чего загнал автомобиль в гараж для более детального осмотра.
При детальном осмотре технической части автомобиля, неисправностей не выявилось. Утром, выгоняя автомобиль из гаража для повторного заезда, заметил, что неисправность исчезла. Здорово, подумал я, проблема решилась сама собой. Тем временем на улице наступила длительная оттепель, где тепло взяло верх над холодами.
Время шло, машину использовал повседневно, до того момента пока не загудел задний мост. «Вот и приехал» — подумал про себя. Виновником всего стала вода, которая попала в задний мост через сапун и привела к поломке редуктора. При более детальной разборке выяснилось, что рабочий механизм сапуна заклинило от попадания в него камешка и он находился в нерабочем состоянии.
Взамен вышедшему из строя редуктору я купил на разборке б/у редуктор за 6 тысяч рублей и благополучно отремонтировал свой автомобиль. После этого случая все сапуны на моём автомобиле работают исправно.
Еще важно знать.
Вывод.
Не повторяйте моих ошибок. Проверяйте и прочищайте вовремя сапуны своего автомобиля. И самое главное — сапун, находящийся в рабочем состоянии, при пересечении водных участков, воду практически не пропускает.
Спасибо за внимание! Если вам понравилась статья, вы можете нажать палец вверх и поделиться статьей в социальных сетях со своими друзьями. Тем самым вы поддержите мой канал.
Думаю многие владельцы автомобилей Нива столкнулись с такой проблемой, что после очередной замены новый сальник начинает течь или «потеть». Когда я приобрел себе ВАЗ-2121 эта проблема не обошла меня стороной. Мною были заменены все сальники, но через неделю начал потеть один сальник на раздатке и на переднем мосту, а через месяц стал течь сальник редуктора заднего моста. И я стал разбираться в чём же проблема?
Начал проверять основные причины течи сальников, проблема в том, что на Ниве сальников «хвостовиков» много, целых 5 штук. Это сальник редуктора переднего моста, сальник редуктора заднего моста, сальник привода переднего моста РК, сальник привода заднего моста РК и сальник промвала между РК и КПП. Сальников стоит много, так в чём причина их течи? Рассмотрим основные причины:
1) Некачественный сальник.
2) Выработка на рабочей поверхности фланца.
3) Нарушение вентиляции картера — забитый или не рабочий сапун.
4) «Люфт» хвостовика.
5) Неправильная установка сальника.
6) Повреждена посадочная поверхность сальника в картере.
Теперь рассмотрим каждую причину более детально.
1) Некачественный сальник.
Одна из самых распространённых причин. К сожалению сейчас качество запчастей оставляет желать лучшего. Найти хороший качественный сальник серьезная проблема. Обзор сальников и рекомендации чуть ниже.
2) Выработка на рабочей поверхности фланца.
На фланце очень важна рабочая поверхность сальника. Она должна быть без выработки, без повреждений и заводского брака(эллипса).
При снятии фланца нужно его внимательно осмотреть. Поверхность должна быть гладкой без ржавчины, «задиров», проточек и прочих повреждений. Это важный момент так как даже казалось бы незначительное повреждение может привести к течи масла. Хотя стоит отметить, что многие ездят достаточно долго и с достаточно большой проточкой на фланце. Кто-то пытается сместить сальник относительно проточки тем, что не до конца устанавливает сальник. Моё мнение лучше фланец заменить, тем более что новый стоит 350 рублей.
3) Нарушение вентиляции картера — забитый или не рабочий сапун.
Думаю об этой причине знают многие. Забитый или не рабочий сапун частая проблема течи масла во всех узлах автомобиля. Сапун редуктора и картера РК на Ниве состоит из пружины и плунжера(чашки). Часто он забивается грязью и заклинивает. При диагностики течи масла в первую очередь проверяем его. Он должен продуваться без особых усилий, можно сразу провести его чистку например с помощью жидкого ключа.
Так как мой автомобиль эксплуатируется на тяжелом бездорожье с глубокими лужами, то я вывел сапуны под капот. Сделал это самым примитивным и дешевым образом. Снял с родного сапуна пыльник, убрал тарелку и пружину, приварил трубку, одел шланг и по днищу вывел под капот. Теперь проблем с сапунами и водой в агрегатах у меня нет.
4) «Люфт» хвостовика.
Люфт хвостовика редуктора переднего и заднего моста, а также привода переднего и заднего моста РК всем знаком.
Причинами люфта может быть регулировка или выработка в подшипниках. В любом случаи люфт нужно регулировать(устранять) и хвостовик не должен «болтаться» иначе течи масла нам не избежать. Кстати на своей ВАЗ-2121 я установил переднюю и заднюю крышку РК от ВАЗ-21214 под двухрядный подшипник. Так как родные однорядные подшипники после замены ходили не долго и люфт появлялся быстро. При установке двухрядных подшипников столкнулся опять с проблемой качества запчастей. Найти качественный подшипник оказалось проблематично. В итоге нашел оригинальные Вологодские, поставил и забыл как говорится. Когда искал подшипники оказалось, что около 6 заводов делают подделки под Вологодские подшипники. Будьте внимательны!
5) Неправильная установка сальника.
Казалось бы дело не хитрое, но и тут совершают ошибки. Мало того, что нужно найти качественный сальник так еще он должен быть «правильный».
Как-то далеко от дома у меня побежал сальник переднего моста(намотало много травы), добрался до ближайшего магазина и попросил сальник, мне дали сальник редуктора заднего моста. Я уточнил, что мне нужно на передний и продавец мне ответил они одинаковые и это ошибка! Есть универсальные сальники, но если сальник с направлением, то брать нужно именно тот который нужно об этом подробнее чуть ниже.
Сальник нужно установить правильно. Он должен встать ровно без перекосов и главное не повредить его.
6) Повреждена посадочная поверхность сальника в картере.
Ровная, без повреждений посадочная поверхность сальника играет большую роль. Порой течь сальника происходит не через рабочую поверхность, а через посадочную.
Повредить её можно различными способами например при демонтаже сальника. Поэтому при замене сальника проверяет посадочное место сальника. Если на ней есть повреждения пробуем их устранить например с помощью наждачной бумаги.
Многие при обнаружении повреждений просто наносят толстый слой герметика и устанавливают сальник. А многие так делают и при отсутствии повреждений, как говорится чтобы наверняка.
Речь пойдет о выводе сапунов с редуктора переднего моста типа СРПМ и с редуктора заднего моста. Вывод сапунов — вещь больше феншуйная, чем технически обоснованная, т.к. есть мнение, что разгоряченный мост в воде при достаточно продолжительном стоянии один все равно натянет воды через сальники, но т.к. вывод сапунов красивой синей трубочкой придает +10 к понту машины и вывести их не представляет существенного труда — это и было сделано, как, собственно, и обязательная проверка масла после бродов — тут лучше перестраховаться — открутить две пробки и посмотреть наличие или отсутствие эмульсии.
Имеем вот такие сапуны. Зажимаем головку сапуна в тисках и плоскогубцами вытаскиваем сапун из головки:
Вкручиваем сапуны, куда следует, приобретаем в магазине «шланг сапуна бензобака 2108», насаживаем его на выступающую часть сапуна (можно немного погреть феном конец шланга, чтобы легче садился). Я сажал прямо так, без герметика, т.к. он садится очень плотно и фиксируем от сдергивания обычным пластиковым хомутом
вывод сапуна с РПМ
Для РПМ типа СРПм выводим шланг вверх по левой стороне двигателя
вывод сапуна с РПМ
Ведем вдоль перегородки моторного отсека фиксируя пластиковыми хомутами за шланг сцепления
вывод сапуна с РПМ
На конец шланга одеваем топливный фильтр от Ваз 2121 и фиксируем его хомутом в подходящем месте. Заморачиваться с чем-то совсем гидроизолированным не стал, т.к. если уровень воды будет на уровне этого топливного фильтра, то машине с большей долей вероятности— зальет и иммобилайзер и мозги.
вывод сапуна с РПМ
Насадка и фиксация шланга на чулке РЗМ крупным планом
вывод сапуна с РЗМ
Воздухопровод решил тянуть в салон в багажнике, т.к. тянуть трубку через все днище крайне не хотелось. Сначала проложил трубку по одному сценарию, но первая же поездка показала, что от температуры и артикуляции заднего моста, трубка легла на глушитель и банально прогорела. Вторая итерация дала крепеж к резинке глушителя. на картинке положение шлага при полностью вывешенном мосте:
вывод сапуна с РЗМ
На картинке положение шланга при обычном положении моста (качать тоже пробовал, нагрузив — шланг вроде как не цепляет):
вывод сапуна с РЗМ
Крепил все так же пластиковыми хомутами — легко монтировать, легко демонтировать:
вывод сапуна с РЗМ
Для удобства, засверлил в усилителе отверстие на 4мм и схватил шланг хомутом в районе отверстия в усилителе:
вывод сапуна с РЗМ
Шланг огибает усилитель и входит в сливное отверстие в кузове выходя в багажнике:
вывод сапуна с РЗМ
Аналогично, посадил конец шланга на топливный фильтр от ВАЗ 2121 и пристегнул его хомутом:
вывод сапуна с РЗМ
Для всех операций и на РПМ и на РЗМ хватает штатной длинны шланга сапуна ВАЗ 2108. Но если кто будет тянуть шланг с РЗМ в моторный отсек, шланги между собой удобно соединять вот таким штуцером:
Остаются такие вопросы, на которые ответит эксплуатация — не умрут ли шланги от мороза, нагрева редукторов и перепада температуры.
Установка пневмосистемы включения ППБД в моторный отсек Шевроле Нивы (ВАЗ 2123)
Речь пойдет об установке пневмосистемы для включения пневматической принудительной блокировки дифференциала
