Как подкинуть реле генератора на ваз 2106

Как подключить реле регулятор к генератору ВАЗ 2106: пошаговая инструкция

Для начала разберемся с основами работы генератора ВАЗ 2106. Генератор – это устройство, которое отвечает за подачу электрической энергии на автомобильную систему. Он работает от приводного ремня двигателя и зависит от его оборотов. Основными компонентами генератора являются статор, ротор и выпрямитель. Статор – это стационарная часть генератора, в которой находятся обмотки. Ротор – это часть, вращающаяся внутри статора. Выпрямитель выполняет функцию преобразования переменного тока, создаваемого генератором, в постоянный ток, который заряжает аккумулятор автомобиля.

Необходимость подключения реле регулятора к генератору

Реле регулятор – это устройство, которое контролирует напряжение, создаваемое генератором, и подстраивает его в соответствии с потребностями аккумулятора. Подключение реле регулятора к генератору ВАЗ 2106 позволяет оптимизировать процесс зарядки аккумулятора и продлить его срок службы.

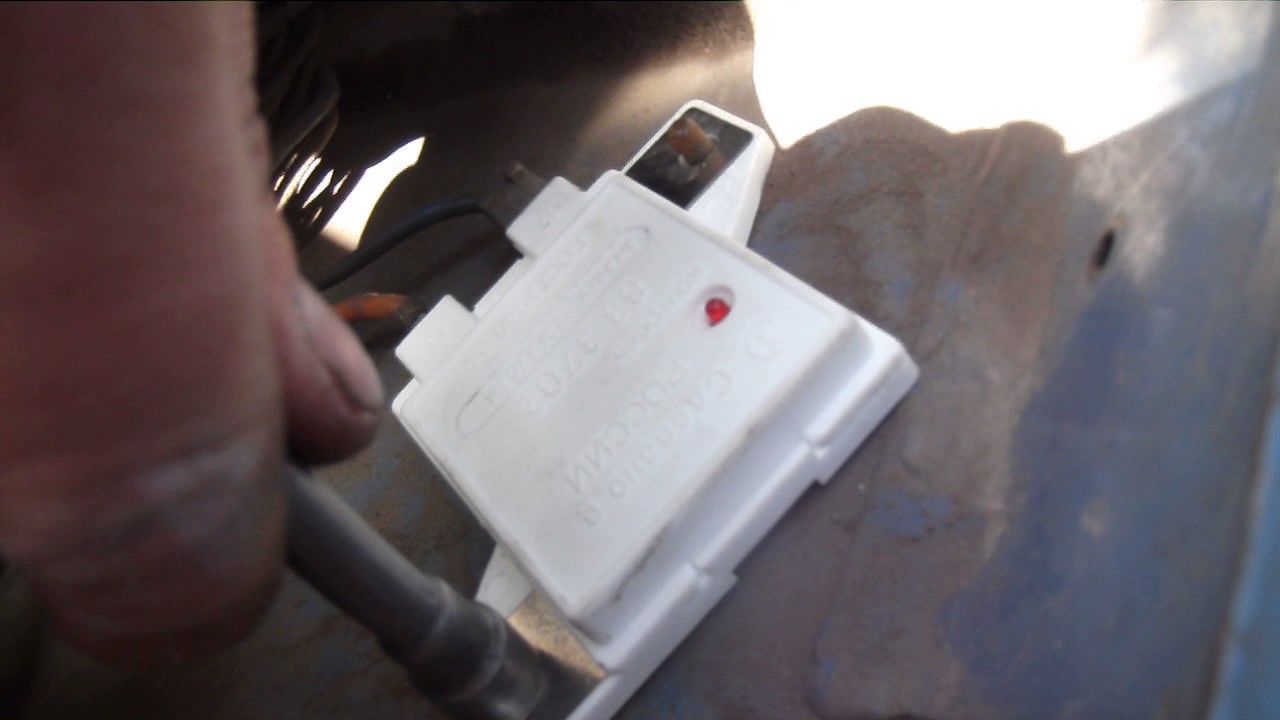

Подключение реле регулятора к генератору ВАЗ 2106

Для подключения реле регулятора к генератору ВАЗ 2106 следуйте следующим шагам:

1. Отсоедините отрицательный клеммный зажим аккумулятора, чтобы предотвратить возможность короткого замыкания при работе с электрическими проводами.
2. Найдите генератор и локализуйте провода, которые подходят к нему.
3. Определите провод, который отвечает за подключение реле регулятора к генератору. Обычно это провод с меткой «L» или цветом, отличающимся от других проводов.
4. Соедините провод реле регулятора с соответствующим проводом генератора. Обращайтесь к схеме проводки вашего конкретного автомобиля для определения правильного места подключения.
5. Установите реле регулятор на место, обеспечивая надежное крепление.
6. Подключите отрицательный клеммный зажим аккумулятора.

Выводы

Подключение реле регулятора к генератору ВАЗ 2106 позволяет оптимизировать работу аккумулятора и продлить его срок службы. Важно следовать указанным выше шагам для правильного подключения. Если у вас возникнут сложности, рекомендуется обратиться к уважаемому автомеханику или изучить дополнительные источники информации, чтобы убедиться в правильности выполнения процедуры.

Часто задаваемые вопросы

1. Как подключить реле регулятор к генератору ВАЗ 2106?

Для подключения реле регулятора к генератору ВАЗ 2106 следуйте этим шагам:

1. Отключите аккумулятор от электрической цепи автомобиля, чтобы избежать короткого замыкания и травмирования.
2. Найдите генератор ВАЗ 2106, он обычно расположен в передней части двигателя.
3. Найдите провода, выходящие из генератора. Вам понадобится генераторный провод и провод обратной связи.
4. Подключите реле регулятор, соединив его провода с генераторным проводом и проводом обратной связи. Убедитесь, что соединения крепкие и надежные.
5. Затяните все соединения винтами или зажимами, чтобы они не разъединились во время эксплуатации автомобиля.
6. Подключите аккумулятор к автомобилю и проверьте работу генератора, чтобы убедиться, что реле регулятор подключено правильно и работает должным образом.

Помните, что при подключении электрических компонентов автомобиля всегда лучше обратиться к квалифицированному специалисту, чтобы избежать ошибок и повреждений.

2. Каким образом реле регулятор влияет на работу генератора в автомобиле?

Реле регулятор является важным компонентом системы зарядки автомобиля. Оно контролирует выходное напряжение генератора, обеспечивая стабильную и оптимальную работу электрической системы автомобиля.

Когда аккумулятор автомобиля разряжается, реле регулятор помогает увеличить выходное напряжение генератора, чтобы зарядить аккумулятор до определенного уровня. Когда уровень заряда аккумулятора достаточен, реле регулятор снижает выходное напряжение генератора, чтобы предотвратить перезарядку и повреждение аккумулятора.

Правильная работа реле регулятора важна для поддержания надлежащего заряда аккумулятора и длительного срока службы электрической системы автомобиля.

3. Как определить, что реле регулятор неисправно?

Некоторые признаки неисправности реле регулятора могут включать:

• Неработающий генератор или проблемы с подзарядкой аккумулятора.
• Высокое или нестабильное выходное напряжение генератора.
• Перегрев реле регулятора или его корпуса.
• Плохой контакт или обрыв проводов, соединяющих реле регулятор и генератор.

Если у вас возникли подобные проблемы, рекомендуется обратиться к квалифицированному автомеханику для проведения диагностики и замены реле регулятора, если это необходимо.

4. Можно ли самостоятельно заменить реле регулятор на ВАЗ 2106?

Самостоятельная замена реле регулятора на ВАЗ 2106 возможна, если у вас есть определенные навыки и опыт в работе с автомобильной электрикой. Однако, для избежания ошибок и повреждений рекомендуется обратиться к профессиональному автомеханику или электрику.

При самостоятельной замене реле регулятора необходимо соблюдать следующие шаги:

1. Отключите аккумулятор и отсоедините провода от старого реле регулятора.
2. Установите новое реле регулятора, подключив его провода к генератору.
3. Затяните все соединения и удостоверьтесь, что они надежно закреплены.
4. Подключите аккумулятор к автомобилю и проверьте работу генератора и реле регулятора.

Если у вас возникнут затруднения или сомнения, лучше обратиться к специалисту, чтобы быть уверенным в правильной замене и работе системы зарядки автомобиля.

Установка 3х-уровневого реле регулятора на классику с 08 генератором

И так продолжается эпопея с бортовой сетью в прошлом году я поменял родной генератор на генератор 372.3701 55А от ВАЗ 2108(покупал б/у, www.drive2.ru/l/1322019/), родной давал впринципе нормальное напряжения но когда ночью ехал свет мерцал на ХХ напряжение падало и все тускнело, после замены на новый генератор все стало нормально но напряжение было низковато, до 14 не доходило без нагрузки но при этом АКБ заряжался и проблем не возникало, но хочется совершенства!

Приобрел я Трехуровневый регулятор напряжения производства Энергомаш (67.3702-01), прочитал о нем много хороших отзывов, в борьбе с низким напряжением, вот собственно и он:

немного теории о нем:
Переключение уровней регулируемого напряжения производится встроенным в регулятор трехпозиционным тумблером в зависимости от следующих условий:
Уровень «минимум» — 13,6 Вольта для эксплуатации автомобиля при температурах воздуха свыше +20 ºС, затяжных подъемах и др.;
Уровень «норма» — 14,2 Вольта для эксплуатации автомобилей в температурном режиме 0 ºС — +20 ºС;
Уровень «максимум» — 14,7 Вольта для эксплуатации автомобилей при отрицательных температурах воздуха; при включении многочисленных дополнительных потребителей тока; после долговременной стоянки; после значительной разрядки аккумулятора, вызванной подключением устройств (магнитола, телевизор, холодильник и др.) при неработающем двигателе.
более подробно тут
______________________________________________________

ну и перейдем к установке, для начала я замерял напряжение со старым регулятором
под нагрузкой и без нагрузки, на ХХ, как видим "не ахти"

далее снял генератор, хотел открутить на месте старый регулятор но болтики прикипели пришлось снимать, выкрутил старый регулятор с щетками и вкрутил щетки от нового

затем прикрутил сам регулятор на кузов, благо дырок хватает от старых Релюшек.

Казалось бы дело готово НО пи включении зажигания сразу затарахтело Реле которое шло на лампу зарядки (ведь система построена для 2108), почитав форумы нашел решение проблемы в 2х вариантах:

1. Сдёргиваем 2 провода (сдвоенный оранжевый и жёлтый) с реле зарядки и подключаем их к лампочке(12в 3-4W), эта лампочка так же будет выполнять роль контрольной лампы заряда аккума. — НО при таком раскладе у меня на панели не будет работать индикатор а он окажется только под капотом, да и зачем мне индикатор под капотом)
2. Второй вариант мне понравился больше! — Снимаем с Реле Желтый и Черный провод соедияем их вместе(я переобжал один провод с мамы на папу), и изолируем, далее снял Реле и убрал, заизолировал оранжевый провод и уложил их к жгуту проводов чтоб не болтались, тоесть соединил Черный и желтый а оранжевый спрятал(ничего необрезал так как вруг придется ставить родной)

Далее переходим к приборке и блоку предохранителей, на 10м предохранителе у нас есть толстый оранжевый провод он нам больше не нужен мнимаем и излируем его, на его место одеваем провод который пойдет к приборке
берем приборку а точнее нам нужен хаометр внем лампа индикации на нее приходит 2ва провода Черный и Бело-черный, обрезаем бело-черный провод и соединяем с проводом который мы подключили к 10му предохранителю

не забываем все изолировать, ставим все на место, заводимся и все благополучно работает, осталось проверить что всетаки нам выдает новые Регулятор!
и так смотрим что я намерял:

Помоему вполне достойный результат! обновкой я очень Доволен!
ну и раз возился с электрикой решил отрегулировать фары, а то начали в разнобой светить=)

П.С. покупал давно его но никак не доходило поставить, цена была около 90 грн, на данный момент цена регулятора около 140 грн.

Как подкинуть реле генератора на ваз 2106

Реле-регулятор напряжения ВАЗ 2106 – устанавливаем новое устройство

Как известно, система электроснабжения ВАЗ 2106 состоит из двух важнейших элементов: аккумулятора и генератора переменного тока. В генератор вмонтирован диодный мост, который автомобилисты по старинке называют выпрямительным блоком. Его задача — преобразовывать переменный ток в постоянный. А для того чтобы напряжение этого тока было стабильным, не зависело от скорости вращения генератора и сильно не «плавало», применяется устройство, называемое реле-регулятором напряжения генератора.

Внутренний регулятор напряжения ВАЗ 2106 отличается надёжностью и компактностью

Этот прибор обеспечивает постоянное напряжение во всей бортовой сети ВАЗ 2106. Если реле-регулятора не будет, напряжение будет скачкообразно отклоняться от среднего значения в 12 вольт, причём «плавать» оно может в очень широком диапазоне — от 9 до 32 вольт. А поскольку все потребители энергии на борту ВАЗ 2106 рассчитаны на работу под напряжением в 12 вольт, то без должного регулирования питающего напряжения они просто перегорят.

Конструкция реле-регулятора

На самых первых ВАЗ 2106 устанавливались контактные регуляторы. Увидеть такое устройство сегодня практически невозможно, поскольку оно безнадёжно устарело, а ему на смену пришёл регулятор электронный. Но для знакомства с этим устройством нам придётся рассмотреть именно контактный внешний регулятор, так как на его примере конструкция раскрывается наиболее полно.

Первые внешние регуляторы ВАЗ 2106 были полупроводниковыми и выполнялись на единой плате

Итак, основным элементом такого регулятора является обмотка из латунной проволоки (примерно 1200 витков) с медным сердечником внутри. Сопротивление у этой обмотки постоянное, и составляет 16 Ом. Кроме того, в конструкции регулятора имеется система вольфрамовых контактов, регулировочная пластинка и магнитный шунт. А ещё есть система резисторов, способ соединения которых может меняться в зависимости от требуемого напряжения. Наибольшее сопротивление, которое могут выдать эти резисторы, составляет 75 Ом. Вся эта система находится в прямоугольном корпусе из текстолита с выведенными наружу контактными площадками для подключения проводки.

Принцип работы реле-регулятора

Когда водитель запускает мотор ВАЗ 2106, вращаться начинает не только коленвал в двигателе, но и ротор в генераторе. Если скорость вращения ротора и коленвала не превышает отметку в 2 тыс. оборотов в минуту, то напряжение на выходах генератора не превышает 13 вольт. Регулятор при таком напряжении не включается, а ток идёт прямо на обмотку возбуждения. Но если скорость вращения коленвала и ротора возрастает, регулятор автоматически включается.

Реле-регулятор подключается к щёткам генератора и к замку зажигания

Обмотка, которая подключена к щёткам генератора, мгновенно реагирует на повышение оборотов коленвала и намагничивается. Сердечник, находящийся в ней, втягивается внутрь, после чего происходит размыкание контактов на одних внутренних резисторах, и замыкание контактов на других. К примеру, когда двигатель работает на малых оборотах, в регуляторе задействован лишь один резистор. При выходе двигателя на максимальные обороты включается уже три резистора, а напряжение на обмотке возбуждения резко падает.

Устройство электрического реле

Автомобильное реле зарядки, фото которой можно найти на нашем интернет-портале, в своем составе содержит следующие элементы:

• Электромагнитное устройство – состоит из катушки с металлическим сердечником, проявляющим магнитные свойства, и провода определенного сечения, играющего роль обмотки.
• Якорный элемент – представляет собой изделие из особенной пластинки, которая направляет контакты на нужное действие, в зависимости от импульса, полученного с катушки электромагнитного типа.
• Позиционный переключатель – совмещает в себе функции переключения, размыкания и , замыкания контактов.

При подаче напряжения через электромагнитную обмотку катушки создается электрическое поле, которое притягивает якорный элемент к сердечнику, и толкатель под действием тока катушки перемешает якорный элемент, тем самым осуществляя переключение контактов реле зарядки «шестерки», цена которого достаточно приемлема для российских автолюбителей. Корректное подключение реле зарядки можно посмотреть на изображении ниже

Существуют 2 основных вида реле регуляторов зарядки, использующихся на «шестерках». К ним относятся:

• Автомобильное реле-регулятор зарядки ВАЗ 2106 неконтактного типа, имеющий номенклатурный номер 121.3702. Это относительно новое электронное устройство, применяемое для комплектации энергооборудования «шестерки». Основным преимуществом этого устройства является его полная авторегуляция.
• Изделие под индексом РР-380 с теми же функциями, устанавливается на «шестерку» с начала ее выхода с конвейера. Выпуск детали в настоящее время прекращен.

Эти реле зарядки взаимозаменяемы, и, что весьма удобно, без последующих доработок и регулировок схемы зарядки ВАЗ 2106, которая представлена ниже

Принципиальная схема зарядки ВАЗ 2106 в своем составе имеет реле лампы зарядки (РС-702), которое служит для получения сигналов от лампы-индикатора на приборном щитке, которая показывает, поступает ли ток заряда на обмотки генераторного устройства и свидетельствует о его функциональности. Такое реле лампы зарядки размещается на правом подкрылке в моторном отсеке.

Для проверки функционала реле-регулятора зарядки ВАЗ 2106 требуется включить зажигание, завести мотор и добиться необходимого количества оборотов (2500-3000 об./мин) силовой установки. Далее следует выключить все автомобильные электропотребители (кроме зажигания), и произвести замеры разности потенциалов на выходных контактах изделия. Напряжение на концах должно составлять 14,2 Вольт.

Если при корректном подключении реле зарядки наблюдается проблема с его функциональностью, то следует провести ремонт данного прибора. Для этого надо обладать определенными навыками в электротехнике и умением пользоваться ампервольтметром и иными приборами измерения и, возможно, паяльником. В противном случае, необходимо провести замену данного элемента системы электрооборудования автомобиля, приобрести который можно в специализированном магазине автомобильных запасных частей и деталей. У такого реле зарядки цена относительно небольшая, по крайней мере, вполне сопоставимая с другими компонентами системы энергоснабжения транспортного средства.

Это интересно: Инжектор на ВАЗ 21099 – все особенности устройства

Признаки поломки регулятора напряжения

Когда регулятор напряжения выходит из строя, он перестаёт удерживать напряжение, подаваемое на аккумулятор, в требуемых рамках. В результате возникают следующие неполадки:

• аккумуляторная батарея не заряжается полностью. Причём картина наблюдается даже тогда, когда аккумулятор совсем новый. Это говорит об обрыве реле-регулятора;
• аккумулятор закипает. Это другая неполадка, говорящая о пробое реле-регулятора. Когда случается пробой, ток, подаваемый на аккумулятор, может в несколько раз превысить нормальное значение. Это приводит к перезарядке аккумулятора и к его закипанию.

Как в первом, так и во втором случае автовладелец должен провести проверку регулятора, и в случае выявления поломки заменить его.

Характеристика устройства

Вот так выглядит это реле

Автомобильное реле — это выключатель, который служит для замыкания и размыкания участков электроцепей при определенных показателях электрических и неэлектрических входящих величин. Оно является коммутатором токов нагрузки, когда исполнитель, например, стартер, генератор, вентилятор или другая конструкция, потребляет больший ток.

Устройство электрического реле:

• электромагнит — провод, который наматывается на катушку с сердечником из магнитного материала;
• якорь — специальная пластина, управляющая контактами;
• переключатель (переключающий, размыкающий, замыкающий).

При прохождении электротока через обмотку электрического магнита возникает электрополе, прижимающее якорь к сердечнику, с помощью толкателя его сдвигает, переключая контакты. Имеются два главных типа реле авторегуляторов напряжения, применяющихся на машинах Жигули 2106.

• Неконтактное электрическое реле-регулятор типа 121.3702. Достаточно новый агрегат, использующийся водителями в наши дни, не требующий никаких настроек и дополнительного регулирования.
• Магнитный электрический регулятор с индексом РР-380 — прибор старого образца, в настоящее время его изготовление приостановлено, он не выпускается как деталь к ВАЗ 2106.

Взаимозаменяемость реле позволяет при смене одного вида на другой не выполнять доработку электрической схемы зарядки машины.

Прежде чем приступить к замене реле напряжения, нужно проверить работоспособность регулятора. Следует завести машину, при этом скорость вращения коленвала должна составлять 2500-3000 об./мин. Затем нужно отключить все потребители электроэнергии, кроме зажигания, и измерить вольтметром напряжение на клеммах аккумулятора.

Проверка и замена реле-регулятора напряжения ВАЗ 2107

Проверить реле-регулятор можно и в условиях гаража, однако для этого потребуется несколько инструментов. Вот они:

• мультиметр бытовой (уровень точности устройства должен быть не ниже 1, а шкала должна быть до 35 вольт);
• ключ рожковый на 10;
• отвёртка плоская.

Простой вариант проверки регулятора

Первым делом реле-регулятор необходимо снять с автомобиля. Сделать это не составит труда, он крепится всего на двух болтах. Кроме того, при проверке придётся активно использовать аккумулятор, так что он должен быть полностью заряжен.

1. Двигатель автомобиля заводится, фары включаются, после чего мотор работает на холостом ходу в течение 15 минут (скорость вращения коленвала при этом не должна превышать 2 тыс. оборотов в минуту);
2. Капот автомобиля открывается, с помощью мультиметра замеряется напряжение между клеммами аккумуляторной батареи. Оно не должно превышать 14 вольт, и не должно быть ниже 12 вольт.

Напряжение между клеммами находится в нормальных пределах

Сложный вариант проверки регулятора

Этот вариант используется в тех случаях, когда поломку регулятора при проверке простым способом установить не удаётся (например, в ситуациях, когда напряжение между клеммами аккумулятора составляет не 12 вольт и выше, а 11.7 – 11.9 вольта). В этом случае регулятор придётся снимать и «прозванивать» его с помощью мультиметра и обычной лампочки на 12 вольт.

Регулятор ВАЗ 2106 имеет два выхода, которые обознаются как «Б» и «В». На эти контакты подаётся питание с аккумулятора. Существует ещё два контакта, которые идут к щёткам генератора. К этим контактам подключается лампа так, как это показано на рисунке ниже.

Если лампа не горит ни в одном из трёх вариантов, регулятор пора менять

Видео: проверка реле-регулятора на классике

Как заменить реле зарядки?

• Важно! Вначале, как всегда, отключаем «массу», снимаем «минусовой» провод с клеммы аккумулятора, затем снимаем жёлтый провод, идущий с генератора на реле, затем с помощью отвёртки с крестовым шлицем выворачиваем его;
• Затем вытаскиваем вместе со щётками:
• Теперь нужно провести диагностику. Для этого тестируем напряжение на щётках вольтметром, а само реле запитываем от АКБ, «имитируя» выпрямленный ток генератора. При этом на вывод «В», на жёлтый провод подаём ( ), на другую клемму подсоединяем (-), «массу». Признаки неисправности нам знакомы. Если тестера нет, можно взять лампочку 1-3 Вт, на 12 В.
• когда устанавливается новое реле, нужно при установке плотно нажать на него, так как новые, неизношенные щётки оказывают большее сопротивление.

Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Подключение блока

Перед выбраковкой устройства следует убедиться в исправности других деталей. Осмотру подлежат ремень, генератор, аккумулятор, провода. Отсутствие зарядки ВАЗ 2106 может быть вызвано ослаблением ремня. Если перед проверкой блок снимался, то следует убедиться в правильности соединения проводов.

Замена регулятора напряжения выполняется в гаражных условиях. Даже неопытный водитель сможет сделать это. Потребуется инструмент, умелые руки и немного знаний.

Открываем капот, чтобы найти выносное реле. В «Жигулях» коробка крепится ушками к левому крылу. Объект находим возле бачка с тормозной жидкостью. Некоторые реле вмонтированы в корпус генератора. В народе их называют интегралом.

Не спешите откидать проводку от клемм. Бывалые автолюбители советуют предварительно обозначить провода маркером. До регулятора напряжения ВАЗ подходят 2 провода серого и оранжевого цветов. Они крепятся к клеммам с цифрами 67 и 15. Не перепутайте провода. Серый цвет соответствует номеру 67, а оранжевый 15.

В конце проводят повторную проверку. Диагностика и замена регулятора напряжения не потребует больших усилий. Необязательно обращаться на станцию технического обслуживания. Избавьте себя от материальных затрат и ремонтируйте автомобиль сами.

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров. Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток.

Советы и рекомендации

Частым виновником неисправной работы реле регулятора может быть окисление его клемм. Такое окисление приводит к значительной потере напряжения. В таком случае необходимо провести тщательную очистку контактов и произвести повторную проверку. Показатель напряжения на контактах должен быть аналогичен тем показателям, которые выдает сама АКБ, то есть не должно быть заметных потерь. Пониженное напряжение на контактах указывает на то, что их следует зачистить, а сам регулятор зачастую оказывается в рабочем состоянии. После очистки клеммы можно дополнительно обработать специальными химическими средствами, которые препятствуют дальнейшему окислению.

Напоследок хотелось бы добавить, что стоимость реле регулятора не высокая. Одним из верных путей будет его замена на новый элемент при обнаружении сбоев в его работе. Более того, интегральные реле регуляторы являются деталью в монолитном корпусе, который не подлежит разборке для проведения ремонта. Экономия на данном устройстве себя не оправдывает, так как быстрый выход из строя батареи или существенное снижение ресурса аккумулятора повлечет более серьезные расходы при необходимости замены АКБ.

Проверка электрооборудования Уаз если пропал заряд аккумулятора

На автомобиле Уаз Патриот два источника тока для питания всего электрооборудования — аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 Вольт стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока — генератор, он обеспечивает электрическим током все потребители, включая систему зажигания, и зарядку аккумулятора.

Если в комбинации приборов горит сигнальная лампа разряда аккумуляторной батареи, значит ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Эксплуатация автомобиля с горящей сигнальной лампой разряда аккумуляторной батареи недопустима, так как иногда причиной загорания лампы может быть короткое замыкание проводки, приводящее к пожару в моторном отсеке.

Остановите автомобиль, заглушите двигатель и определите, какая неисправность привела к загоранию сигнальной лампы. Если причиной неисправности не стало короткое замыкание, а аккумуляторная батарея была заряжена полностью, можно доехать до места ремонта и без генератора, но лучше попытаться устранить неисправность на месте.

Порядок проверки электрооборудования Уаз Патриот в случае отсутствии заряда аккумулятора.

1. Проверьте, не оборван ли ремень привода вспомогательных агрегатов. Если произошел обрыв, замените ремень привода генератора.

2. Если ремень цел, проверьте и при необходимости отрегулируйте его натяжение.

3. Если сигнальная лампа продолжает гореть, сдвиньте резиновый защитный чехол клеммы «плюс» аккумуляторной батареи. Проверьте провода, подсоединенные к клемме «плюс», клемме «минус» аккумуляторной батареи.

4. Проверьте провода, подсоединенные к стартеру и генератору. Они могут быть оборваны, обломаны внутри изоляции или с окисленными или ненадежными контактами.

5. В случае наличия неисправности устраните ее и запустите двигатель. Если появился ток зарядки, можно продолжать движение.

6. Если после принятых мер сигнальная лампа продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе.

Причин неисправности генератора может быть несколько и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит чтобы до них добраться.

Для того чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите аудиосистему, лишние приборы освещения, кондиционер, вентилятор отопителя, обогрев стекла задней двери и тому подобное.

Самостоятельно проверяем реле-регулятор напряжения на ВАЗ 2106

Если аккумуляторная батарея на ВАЗ 2106 вдруг перестала заряжаться, а генератор исправно работает, вероятно, причина в поломке реле-регулятора. Это маленькое устройство кажется чем-то незначительным. Но оно способно стать источником серьёзной головной боли для начинающего водителя. А между тем, неприятностей с регулятором можно избежать, если вовремя провести проверку этого устройства. Можно ли это сделать самостоятельно? Разумеется! Разберёмся, как это делается.

Назначение реле-регулятора напряжения на ВАЗ 2106

Как известно, система электроснабжения ВАЗ 2106 состоит из двух важнейших элементов: аккумулятора и генератора переменного тока. В генератор вмонтирован диодный мост, который автомобилисты по старинке называют выпрямительным блоком. Его задача — преобразовывать переменный ток в постоянный. А для того чтобы напряжение этого тока было стабильным, не зависело от скорости вращения генератора и сильно не «плавало», применяется устройство, называемое реле-регулятором напряжения генератора.

Этот прибор обеспечивает постоянное напряжение во всей бортовой сети ВАЗ 2106. Если реле-регулятора не будет, напряжение будет скачкообразно отклоняться от среднего значения в 12 вольт, причём «плавать» оно может в очень широком диапазоне — от 9 до 32 вольт. А поскольку все потребители энергии на борту ВАЗ 2106 рассчитаны на работу под напряжением в 12 вольт, то без должного регулирования питающего напряжения они просто перегорят.

Конструкция реле-регулятора

На самых первых ВАЗ 2106 устанавливались контактные регуляторы. Увидеть такое устройство сегодня практически невозможно, поскольку оно безнадёжно устарело, а ему на смену пришёл регулятор электронный. Но для знакомства с этим устройством нам придётся рассмотреть именно контактный внешний регулятор, так как на его примере конструкция раскрывается наиболее полно.

Итак, основным элементом такого регулятора является обмотка из латунной проволоки (примерно 1200 витков) с медным сердечником внутри. Сопротивление у этой обмотки постоянное, и составляет 16 Ом. Кроме того, в конструкции регулятора имеется система вольфрамовых контактов, регулировочная пластинка и магнитный шунт. А ещё есть система резисторов, способ соединения которых может меняться в зависимости от требуемого напряжения. Наибольшее сопротивление, которое могут выдать эти резисторы, составляет 75 Ом. Вся эта система находится в прямоугольном корпусе из текстолита с выведенными наружу контактными площадками для подключения проводки.

Принцип работы реле-регулятора

Когда водитель запускает мотор ВАЗ 2106, вращаться начинает не только коленвал в двигателе, но и ротор в генераторе. Если скорость вращения ротора и коленвала не превышает отметку в 2 тыс. оборотов в минуту, то напряжение на выходах генератора не превышает 13 вольт. Регулятор при таком напряжении не включается, а ток идёт прямо на обмотку возбуждения. Но если скорость вращения коленвала и ротора возрастает, регулятор автоматически включается.

Обмотка, которая подключена к щёткам генератора, мгновенно реагирует на повышение оборотов коленвала и намагничивается. Сердечник, находящийся в ней, втягивается внутрь, после чего происходит размыкание контактов на одних внутренних резисторах, и замыкание контактов на других. К примеру, когда двигатель работает на малых оборотах, в регуляторе задействован лишь один резистор. При выходе двигателя на максимальные обороты включается уже три резистора, а напряжение на обмотке возбуждения резко падает.

Признаки поломки регулятора напряжения

Когда регулятор напряжения выходит из строя, он перестаёт удерживать напряжение, подаваемое на аккумулятор, в требуемых рамках. В результате возникают следующие неполадки:

• аккумуляторная батарея не заряжается полностью. Причём картина наблюдается даже тогда, когда аккумулятор совсем новый. Это говорит об обрыве реле-регулятора;
• аккумулятор закипает. Это другая неполадка, говорящая о пробое реле-регулятора. Когда случается пробой, ток, подаваемый на аккумулятор, может в несколько раз превысить нормальное значение. Это приводит к перезарядке аккумулятора и к его закипанию.

Как в первом, так и во втором случае автовладелец должен провести проверку регулятора, и в случае выявления поломки заменить его.

Проверка и замена реле-регулятора напряжения ВАЗ 2107

Проверить реле-регулятор можно и в условиях гаража, однако для этого потребуется несколько инструментов. Вот они:

• мультиметр бытовой (уровень точности устройства должен быть не ниже 1, а шкала должна быть до 35 вольт);
• ключ рожковый на 10;
• отвёртка плоская.

Простой вариант проверки регулятора

Первым делом реле-регулятор необходимо снять с автомобиля. Сделать это не составит труда, он крепится всего на двух болтах. Кроме того, при проверке придётся активно использовать аккумулятор, так что он должен быть полностью заряжен.

1. Двигатель автомобиля заводится, фары включаются, после чего мотор работает на холостом ходу в течение 15 минут (скорость вращения коленвала при этом не должна превышать 2 тыс. оборотов в минуту);
2. Капот автомобиля открывается, с помощью мультиметра замеряется напряжение между клеммами аккумуляторной батареи. Оно не должно превышать 14 вольт, и не должно быть ниже 12 вольт.

Сложный вариант проверки регулятора

Этот вариант используется в тех случаях, когда поломку регулятора при проверке простым способом установить не удаётся (например, в ситуациях, когда напряжение между клеммами аккумулятора составляет не 12 вольт и выше, а 11.7 – 11.9 вольта). В этом случае регулятор придётся снимать и «прозванивать» его с помощью мультиметра и обычной лампочки на 12 вольт.

Регулятор ВАЗ 2106 имеет два выхода, которые обознаются как «Б» и «В». На эти контакты подаётся питание с аккумулятора. Существует ещё два контакта, которые идут к щёткам генератора. К этим контактам подключается лампа так, как это показано на рисунке ниже.

Видео: проверка реле-регулятора на классике

Последовательность замены вышедшего из строя реле-регулятора

Перед началом работы необходимо определиться с тем, какого типа регулятор установлен на ВАЗ 2106: старый внешний, или новый внутренний. Если речь идёт об устаревшем внешнем регуляторе, то извлечь его не составит труда, так как он закреплён на арке левого переднего колеса.

Если же на ВАЗ 2106 установлен внутренний регулятор (что вероятнее всего), то перед его извлечением придётся снять с машины воздушный фильтр, поскольку он мешает добраться до генератора.

1. На внешнем реле рожковым ключом откручиваются два болта, удерживающие устройство на левой колёсной арке.
2. После этого все провода отсоединяются вручную, регулятор извлекается из подкапотного пространства и заменяется новым.

Есть пара важных моментов, не упомянуть о которых нельзя. Прежде всего, проблема с наружными регуляторами для ВАЗ 2106. Это очень старые детали, которые давным-давно сняты с производства. Как следствие, их практически невозможно найти в продаже. Иногда автовладельцу ничего не остаётся, как покупать внешний регулятор с рук, воспользовавшись объявлением в интернете. Разумеется, о качестве и о реальном сроке службы такой детали автовладельцу остаётся лишь догадываться. Второй момент касается извлечения внутренних регуляторов из корпуса генератора. По каким-то неведомым причинам провода, подключённые к регулятору со стороны генератора, очень хрупкие. Чаще всего они ломаются «под корень», то есть прямо у контактной колодки. Устранить эту проблему не так-то просто: придётся ножом разрезать колодку, перепаивать сломанные провода, изолировать места припоя, а затем склеивать пластмассовую колодку универсальным клеем. Это очень кропотливая работа. Поэтому при извлечении внутреннего регулятора из генератора ВАЗ 2106 следует проявлять крайнюю осторожность, особенно если ремонтом приходится заниматься на сильном морозе.

Итак, для того, чтобы проверить и поменять сгоревший регулятор напряжения автовладельцу не потребуются специальные навыки. Всё, что ему нужно — умение пользоваться гаечным ключом и отвёрткой. И элементарные представления о работе мультиметра. Если всё это есть, то с заменой регулятора проблем не возникнет даже у начинающего автолюбителя. Главное, точно следовать изложенным выше рекомендациям.

Реле генератора ВАЗ 2106: как проверить реле зарядки

В процессе эксплуатации автомобиля достаточно часто возникают проблемы с аккумулятором и генератором. Зачастую, АКБ может выходить из строя по причине недостаточно заряда. Эта проблема актуальна как для многих иномарок, особенно с пробегом, так и для различных отечественных авто (ВАЗ, ГАЗ, ЗАЗ и т.д.).

Для нормальной работы автомобильного аккумулятора необходимо, чтобы генератор заряжал АКБ во время работы двигателя, при этом не допускается как недозаряда, так и перезаряда аккумуляторной батареи. Далее мы рассмотрим проблемы с зарядом АКБ на примере ВАЗ 2106, реле зарядки на данной модели авто, а также как проверить реле регулятор ВАЗ самостоятельно.

Реле зарядки на ВАЗ: назначение и признаки неисправности

Итак, реле заряда аккумулятора или реле-регулятор генератора ВАЗ отвечает за то, чтобы аккумулятор автомобиля заряжался от генератора «правильно». Фактически, автомобильный генератор переменного тока имеет диодный мост (выпрямительный блок), чтобы преобразовать переменный ток в ток постоянный.

Без регулятора будут скачки напряжения, «просадки» и «подъемы» (например, 9В – 30В). Само собой, в этом случае многие энергопотребители просто сгорят, а с зарядом АКБ и самой батареей начнутся проблемы.

• Если говорить о неисправностях, реле регулятор на ВАЗ и других авто не так часто выходит из строя, однако вероятность такой поломки исключать нельзя. Как правило, на выход из строя обычно указывает то, что АКБ перестает заряжаться, при этом генератор нормально работает. Однако это не все, так как есть другие симптомы и признаки поломки регулятора напряжения.

Зачастую если регулятор неисправен, напряжение на АКБ начинает отклоняться от нормы. В результате:

1. аккумулятор не заряжается или заряжается не полностью (обычно причина в обрыве реле регулятора). , что указывает на пробой реле регулятора и то, что ток заряда на АКБ выше нормы, батарея перезаряжена и кипит.

При этом как первый, так и второй случай является проблемой, нормально эксплуатировать авто не получится, быстро выходит из строя АКБ и т.д. На деле, если неисправно реле регулятор напряжения ВАЗ, проверка позволяет быстро определить причину.

Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей

Как правило, перед проверкой регулятора ВАЗ 2107, 2106 или любого другого автомобиля, необходимо в общих чертах рассмотреть устройство и принцип работы такого регулятора.

Начнем с того, что устройство регулятора может отличаться. На старых моделях ВАЗ 2106 стоят устаревшие контактные регуляторы. При этом на более новых версиях уже использован электронный регулятор.

• Так вот, контактный внешний регулятор все равно является основой. Это устройство полупроводникового типа, изготовленное на единой плате. Главным элементом является обмотка (использована проволока из латуни), состоит обмотка из чуть более тысячи витков, внутри обмотки стоит медный сердечник. Обмотка имеет постоянное сопротивление 16 Ом.

Идем далее. При запуске ДВС вращается коленвал, от которого также приводится навесное оборудование. Генератор на многих авто не является исключением, то есть ротор в генераторе также приводится в движение от двигателя. Так вот, когда двигатель крутится с частотой около 2 тыс. об/мин, напряжение на выходах генератора не выше 13 Вольт.

В этом случае регулятор не включается, ток напрямую идет на обмотку возбуждения. Однако при увеличении скорости вращения двигателя, а также и ротора генератора, происходит автоматическое включение регулятора напряжения.

На ВАЗ 2106 реле регулятор подключен к щеткам генератора, а также к замку зажигания. Также обмотка, подключенная к щеткам генератора, активно реагирует на то, что увеличиваются обороты ДВС и в результате такого повышения намагничивается.

Далее сердечник в обмотке втягивается внутрь, что приводит к размыканию контактов на внутренних резисторах одной группы и замыкании контактов на резисторах другой группы. Например, когда обороты не высокие, в регуляторе замкнутым остается только один резистор, тогда как при работе на высоких оборотах замкнуты три резистора, при этом сильно падает напряжение на обмотке возбуждения.

Как проверить реле-регулятор генератора своими руками

Рассмотрев устройство и принцип работы, можно переходить к проверке. Примечательно то, что проверить реле-регулятор вполне возможно в условиях обычного гаража. Для этого необходимо иметь обычный мультиметр со шкалой до 35 вольт, набор ключей и отверток.

• Простой метод проверки регулятора генератора на ВАЗ 2106 предполагает следующее: для проверки нужна хорошо заряженная АКБ. Чтобы выполнить диагностику, нужно завести ДВС, включить фары и оставить мотор работать на 10-15 мин, при этом обороты мотора не повышают выше 2 тыс. об/мин. Далее нужно мультиметром замерить напряжение между клеммами АКБ. Норма — не выше 14 Вольт и не ниже 12 Вольт.

• Второй способ проверки нужно применять в том случае, когда проблема «плавающая» (напряжение на клеммах АКБ чуть меньше 12 Вольт или чуть выше 14 Вольт.). В такой ситуации регулятор нужно проверять отдельно, сняв его. Для проверки используют мультиметр и лампочку на 12 вольт.

Рассмотрев регулятор генератора ВАЗ 2106, можно найти пару выходов (на схемах часто обозначенных литерами Б и В). К указанным контактам нужно подать питание с АКБ. Еще два контакта реле идут на щетки генератора. К указанным контактам подключают лампу.

В том случае, если на выходах при подаче питания с АКБ напряжение не выше 14 вольт, лампочка будет ярко гореть. В случае, когда мультиметром повысить напряжение на выходах подачи питания до 15 вольт или выше, лампочка должна гаснуть. Если этого не происходит, тогда регулятор вышел из строя. Если же лампочка не горит изначально, причем как в первом, так и во втором случае, тогда реле нужно менять.

• Замена регулятора генератора ВАЗ 2106 предполагает подбор подходящего устройства. Важно сразу определить, какой тип устройства стоит на генераторе (внешний регулятор, внутренний регулятор). Внешний регулятор расположен на левой арке спереди (в области переднего колеса). Внутренний регулятор снимается после демонтажа воздушного фильтра, так как фильтр перекрывает доступ к генератору.

Затем реле осторожно выдвигается из крышки генератора, после снимаются провода и колодка контактов. При снятии колодки нужно соблюдать особую осторожность, та как контакты хрупкие. Далее ставится новый регулятор и выполняется обратная сборка.

Рекомендуем также прочитать статью о том, почему горит значок аккумулятора на панели приборов. Из этой статьи вы узнаете об основных причинах, по которым загорается аккумулятор на приборной панели, а также как обнаружить и устранить неисправность.

• Обратите внимание, наружные регуляторы для ВАЗ 2106 практически невозможно найти новыми в продаже. Приходится окупать устройства б/у. Так вот, реальное состояние такого регулятора визуально определить сложно, то есть перед покупкой необходима проверка (можно воспользоваться рассмотренными выше методами).

Что касается внутренних регуляторов, основной проблемой являются провода, подключенные к реле от генератора. Очень часто при замене происходит их излом в области контактной колодки. Если это произошло, потребуется резать колодку, перепаивать провода, делать качественную изоляцию, после склеивать колодку обратно.

Чтобы избежать подобных проблем, при замене внутреннего регулятора генератора ВАЗ 2106 нужно быть предельно аккуратным, не ремонтировать автомобиль на холоде, так как провода сильнее ломаются в таких условиях и т.д.

Подведем итоги

Как видно, реле генератора ВАЗ или любого другого автомобиля является важным и ответственным устройством. При этом любые сбои в его работе приведут к тому, что АКБ автомобиля не будет заряжаться должным образом. При этом как низкий, так и высокий заряд аккумулятора быстро выведет батарею из строя.

Рекомендуем также прочитать статью о том, что делать, если в аккумуляторе замерз электролит. Из этой статьи вы узнаете, по каким причинам замерзает электролит в АКБ, а также что делать, если замерз аккумулятор автомобиля.

Реле-регулятор напряжения ВАЗ 2106 – устанавливаем новое устройство

Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.

Реле-регулятор напряжения ВАЗ 2106 – виды устройства

Задача данного элемента автомобиля состоит в обеспечении автоматической непрерывной модификации силы тока возбуждения так, чтобы на генераторе напряжение всегда находилось в стандартных пределах при изменении его нагрузки и частоты вращения.

На «шестерках» могут встречаться регуляторы двух типов:

• электромагнитного;
• электронного бесконтактного.

Первое устройство является устаревшим, в виде запасных деталей для ВАЗ 2106 оно уже давно не производится. Встретить такое реле можно лишь на старых машинах, да и то крайне редко. А вот бесконтактный электронный регулятор есть возможность приобрести в любом автомагазине. Данное устройство очень популярно у автомобилистов, так как оно не нуждается в каких-либо специальных сложных регулировках и ответственных настройках.

При выходе из строя старого электромагнитного реле-регулятора его просто-напросто меняют на новое электронное – оба вида устройства полностью взаимозаменяемы, благодаря чему электронную схему не требуется изменять или дорабатывать.

Но перед тем, как вы решите заменить описываемое реле, профессионалы настоятельно рекомендуют выполнить проверку старого устройства на предмет его работоспособности. Нередко проблема кроется не в нем, а в других механизмах и узлах транспортного средства.

Как выполняется проверка регулятора напряжения ВАЗ 2106?

Для осуществления такой важной операции нужно взять вольтметр с уровнем точности 1,0 и выше, который располагает шкалой до 15–30 вольт. Важно запомнить, что проверка выполняется только при полностью заряженной АКБ.

Схема процедуры следующая:

• включаем зажигание;
• даем двигателю поработать с включенными фарами на средних оборотах до тех пор, пока не будет достигнут показатель вращения коленчатого вала на уровне 2,5–3 тысяч оборотов в минуту (по времени это занимает около 15 минут);
• используя вольтметр, замеряем напряжение на клеммах автомобильного аккумулятора, оно должно равняться 14,1–14,3 В.

Если при проверке напряжение в озвученные пределы не укладывается, можно смело устанавливать новое реле. Добавим – при описанной проверке штекеры категорически запрещается перемыкать коротко из-за высокой вероятности того, что выпрямительный блок может деформироваться. Также не нужно подключать к обмотке генератора какие-либо источники потребления энергии. А в процессе выполнения процедуры важно следить за тем, чтобы ремень генератора имел достаточную натяжку.

Определить неисправность реле-регулятора сможет даже новичок, так как будут наблюдаться скачки напряжения, которое подаётся на аккумуляторную батарею. В результате выхода из строя реле возникают следующие неприятности:

1. Недозаряд аккумулятора. На АКБ не поступает достаточное напряжение, независимо от того новая батарея или уже уставшая. Особенно это будет заметно зимой, когда заряда не хватит на запуск замёрзшего двигателя.
2. Перезаряд аккумулятора. Другая проблема связана с закипанием АКБ из-за слишком высокого напряжения. Эксплуатация автомобиля с такой неисправностью приведет к выходу из строя аккумулятора, т. к. из-за перезаряда начнут осыпаться пластины в банках.

В любом случае реле подлежит замене, ремонт сложен, и проводить его нецелесообразно по причине невысокой стоимости детали.

Как заменить регулятор напряжения генератора ВАЗ 2106?

Замена устройства производится далее указанным способом:

• с реле откручиваем две гайки и демонтируем его;
• чтобы не запутаться в проводах, помечаем их маркером (данная операция обязательна, так как при неправильном их подключении на выходе генератора будет отмечаться высокое напряжение);
• отсоединяем провода и монтируем новый регулятор.

После этого необходимо в обратном порядке подсоединить отмеченные провода и гайки, а затем удостовериться в нормальной работе установленного устройства (естественно, при подключенной аккумуляторной батарее). На этом процедура считается полностью завершенной – новый реле-регулятор напряжения готов выполнять свои задачи.

Как видим, замена устройства не может вызвать трудностей даже у совсем неопытного автолюбителя, который только учится самостоятельно ремонтировать свое транспортное средство.
