ЭБУ снимается для его замены, или в случае выполнения каких либо работ которые могут повредить ЭБУ. Не забывает обесточить автомобиль, сняв минусовую клемму.

Нажав на фиксатор, опускаем скобу колодки .

и отсоединяем жгут проводов от разъёма ЭБУ
То же проделываем со второй колодкой

ЭБУ крепится тремя винтами к кронштейну. Отворачиваем их

И снимаем ЭБУ с кроншнейна.
Для установки всё проделывается в обратной последовательности.

Где Находится Эбу Шевроле Ланос?

На автомобиле Chevrolet Lanos ЭБУ типа MR-140 установлен в моторном отсеке на щитке передка (рис. 2). В состав ЭСУД рассматриваемых автомобилей входят многочисленные датчики, рассмотрим их более подробно.

Где находится Эбу на Заз Шанс?

Контроллер ( ЭБУ ) Сенс установлен под пасажирским сиденьем. Снимайте контроллер для его замены в случае неисправности, для перепрограммирования (перепрошивки) или в других случаях (сушильные камеры с температурой воздуха 80°С и выше и т.

Как перезагрузить Эбу Ланос?

Для переобучения блока ЭБУ (после чип-тюнинга), необходимо:

1. Откинуть клемму с аккумулятора.
2. Накинуть ее через секунд 15-30.
3. Включить ключ зажигания и дождаться отключения бензонасоса.
4. Выключить зажигание.
5. Завести автомобиль.
6. Поднять достаточно быстро обороты до 3000 оборотов.

Какой Эбу стоит на Шевроле Ланос?

Мозги эбу Шевроле Ланос № Tf698p — 1411010 — 20. Блок управления двигателем в наличии несколько видов.

Где находится масса двигателя Ланос?

Искомая масса прикручена со стороны перегородки моторного отсека на кронштейн крепления жгута проводки, который находится на верхней части коробки передач вблизи датчика скорости и штока выбора передач (примерно в 20см ниже по проводке от минусовой клеммы аккумулятора).

Как проверить электронный блок управления автомобиля?

Поворачиваем ключ в замке зажигания автомобиля и запускаем на ноутбуке диагностическую программу. 3. Сразу же после запуска на дисплее ноутбука должно появиться сообщение, подтверждающее успешное начало проверки ошибок в работе электронного блока управления.

Где находится блок центрального замка на ланос?

Реле центрального замка у ланоса спрятано за блоком управления, это возле правой ноги переднего пассажира. Блок управления в алюминиевом корпусе крепится на пластиковых защёлках.

Как обучить Эбу?

сброса самообучения ЭБУ необходимо: 1. Включить зажигание, двигатель не заводим на ММС выбираем «Сброс обучения» (действенно на прошитой ММС с альтменю) нажимаем слышим щелкание главного реле и срабатывания бензанасоса, все. Зажигание не выключаем ждем 40 секунд пока датчики А и В дросселя синхронизируются.

Какой программой диагностировать Ланос?

DwScan – программа служит для проведения диагностики автомобилей Daewoo Nexia, Daewoo Espero при помощьи ноутбука (ПК) и К-Line адаптера. Программа для диагностики автомобилей Lanos 1,5 Euro- 3 (сборки Запорожье, Украина) с ЭБУ CAVUT.

Где находится масса на Шевроле Лачетти?

Следует начать с того, что масса ЭБУ находится на корпусе стартера. Клемма массы ЭБУ посажена на шпильку и прикручена гайкой. Дополнительно вместе с массой ЭБУ в этом соединении есть масса АКБ, а также масса датчика скорости. То есть данное соединение обслуживает сразу 3 очень важных узла.

Как проверить есть ли масса?

Итак, чтобы проверить массу автомобиля, нужно взять простой мультиметр, поставить его на значение 2 вольта, завести автомобиль. а второй щуп на двигатель и посмотреть на показания. Если показания мультиметра будут больше 1 вольта, значит масса автомобиля очень плохая.

Где находится масса Эбу 2112?

Оно находится под панелью приборов, на левой стороне корпуса отопителя. У семейства 2110-12 1,5L и 21114, 21124 1,6L все по-другому. Там таких соединений больше. Первое соединение с массой а/м находится внутри панели приборов, слева сверху относительно монтажного блока реле и предохранителей, под шумоизоляцией.

Схема электрооборудования Шевроле Ланос 1.5: коды ошибок

Шевроле Ланос 1.5 является прямым наследником Деу Ланос, как украинского производства, так и корейского. Значительных изменений силовой агрегат не получил, а поэтому конструктивные особенности и проблемы остались прежними.

Технические характеристики мотора

На Ланос 1.5 устанавливался двигатель производства Шевроле с маркировкой A15SMS. Этот мотор применялся и на других корейских моделях класса Деу. Повышенные экологические нормы позволили продавать транспортные средства в ближнее зарубежье.

В некоторых американских фильмах до 2010 года, на заднем фоне моно встретить Ланос, что говорит о том, что машина продавалась даже в Штатах.

Рассмотрим, основные технические характеристики мотора:

Наименование	Показатель
Объем	1,5 литр (1498 см куб)
Мощность	86 л.с.
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Инжектор
Расход топлива	7,2
Эконорма	Евро-3
Порядок работы цилиндров	1-3-4-2

Схема электрооборудования двигателя

Чтобы понимать устройство электрооборудования, стоит рассмотреть схемы его подключения, а также расшифровки показателей.

Рис. 1. Схема плавких предохранителей: 1 — плавкая вставка (80 А); 2, 3 — предохранители (15 А); 4 — катушка зажигания; 5 — электронный блок управления двигателем; 6 — датчик положения коленчатого вала; 7 — соединительная колодка; 8 — предохранитель (10 А)

Рис. 2. Плавкие предохранители: 1, 2 — предохранители (15 А); 3 — плавкая вставка (80 А); 4 — плавкая вставка (15 А); 5 — реле топливного насоса; 6 — диагностическая колодка топливного насоса; 7 — топливный насос; 8 — электронный блок управления двигателем; 9 — датчик концентрации кислорода; 10 — октан-корректор (установлен на часть автомобилей); 11 — топливная рампа

Рис. 3. Датчики: 1 — датчик холостого хода; 2 — электронный блок управления двигателем; 3 — датчик температуры охлаждающей жидкости; 4 — датчик положения дроссельной заслонки; 5 — датчик давления воздуха во впускном коллекторе; 6 — датчик давления в системе кондиционирования; 7 — датчик температуры воздуха во впускном коллекторе

Рис. 4. Схема 2г. Система управления двигателем: 1, 2, 5 — предохранители (15 А); 3 — предохранитель (10 А); 4, 12 — соединительные колодки; 6 — электромагнитный клапан рециркуляции отработавших газов; 7 — двухходовой клапан; 8 — соединительная колодка; 9 — гравитационный клапан; 10 — комбинация приборов; 11 — электронный блок управления двигателем; 13 — датчик скорости автомобиля (для автомобилей, оснащённых механической коробкой передач)

Рис. 5. Плавкие предохранители 1 — предохранитель (15 А); 2 — электромагнитный клапан рециркуляции отработавших газов; 3 — двухходовой клапан; 4 — предохранитель F17 (15 А); 5 — гравитационный клапан; 6 — электронный блок управления двигателем; 7 — комбинация приборов; 8 — датчик скорости автомобиля (для автомобилей, оснащённых автоматической коробкой передач)

Рис.6. Система управления двигателем: 1 — плавкая вставка (30 А); 2 — плавкая вставка (80 А); 3 — реле дополнительного вентилятора системы охлаждения двигателя; 4 — реле основного вентилятора системы охлаждения двигателя; 5 — резистор; 6 — электронный блок управления двигателем; 7 — электровентилятор системы охлаждения двигателя

Коды ошибок ЭБУ

Определить неисправности датчиков и электрооборудования двигателя начинается с диагностики. К электронному блоку управления двигателем подключается диагностический компьютер и определяется наличие ошибок, которые показывают неисправности элементов силовой установки.

Коды неисправностей Ланос (до 2008г.в. — Евро2 — с ЭБУ KDAC).

• 1. Ошибка ТСМ
• 2. Ошибка ТСМ
• 3,4,5,6. Ошибка Карлсона
• 7,8. Ошибка клапана EGR
• 12. Двигатель не заведён (Нет импульсов с датчика)
• 13. Ошибка датчика кислорода (O2 sensor not toggling)
• 14. Датчик температуры ОЖ. Высокий уровень сигнала
• 15. Обрыв датчика температуры ОЖ
• 16. Ошибка датчика детонации (странно, на украинских ланосах до 2008г. с двигателями 1.5 его нет)
• 17. Форсунки отсоединены или КЗ (Injector disconn or shorted)
• 18. Ошибка управления DSNEF
• 19. Ошибка датчика синхронизации к/вала, 58зуб (58X (engine speed) signal)
• 21. Датчик положения дросселя. Высокий уровень сигнала (TPS High)
• 22. Обрыв датчика положения дросселя
• 23. Датчик температуры воздуха. Высокий уровень сигнала (MAT sensor high)
• 24. Слишком мала скорость автомобиля/ошибка ДС (Vehicle speed sensor malf)
• 25. Обрыв датчика температуры воздуха (MAT sensor low)
• 27. Высокое давление кондиционера (A/C pressure high)
• 28. Низкое давление кондиционера (A/C pressure low)
• 29. Реле бензонасоса (замкнут на землю)
• 32. Реле бензонасоса (замкнут на питание)
• 33. МАР сенсор. Высокий уровень сигнала
• 34. МАР сенсор. Низкий уровень сигнала
• 35. Ошибка РХХ (IAC malfunction)
• 41. Обмотка катушки В (замкнут на питание) EST B shorted to battery
• 42. Обмотка катушки А (замкнут на питание) EST A shorted to battery
• 44. Датчик кислорода. Бедная смесь (O2 sensor lean)
• 45. Датчик кислорода. Богатая смесь (O2 sensor rich)
• 49. Слишком высокое бортовое напряжение
• 51. Ошибка PROM
• 53. Неисправность иммобилайзера (вроде так же нет его на Шевроле)
• 61. Клапан продувки адсорбера (замкнут на землю)
• 62. Клапан продувки адсорбера (замкнут на питание)
• 63. Обмотка катушки В (замкнут на землю) EST B shorted to ground
• 64. Обмотка катушки А (замкнут на землю) EST A shorted to ground
• 87,88. Реле кондиционера.

Коды неисправностей Ланос (с 2008г.в. — Евро3 — с ЭБУ CAVUT)

Двузначные обозначение — коды в соответствии с диагностическим прибором SCAN-100, четырёхзначные (в скобках) — в соответствии с индикацией ошибок, лампой ТОД

• Код 13 (0134) Датчик кислорода не переключается
• Код 14 (0117) Высокая температура охлаждающей жидкости
• Код 15 (0118) Низкая температура охлаждающей жидкости
• Код 17 (0201, 0202, 0203, 0204, 0261, 0262, 0264, 0265, 0267, 0268, 0270, 0271) Замыкание цепи форсунки на «массу«/аккумуляторную батарею
• Код 19 (0336) Ошибка в сигнале 58Х (А и В)
• Код 21 (0123) Высокий уровень выходного сигнала датчика положения дроссельной заслонки
• Код 22 (0122) Низкий уровень выходного сигнала датчика положения дроссельной заслонки
• Код 23 (0112) Высокая температура воздуха впускного коллектора
• Код 24 (0500) Ошибка датчика скорости автомобиля механическая коробка передач
• Код 25 (0113) Низкая температура воздуха впускного коллектора
• Код 27 (0447) Высокий уровень выходного сигнала датчика давления в системе кондиционирования воздуха
• Код 28 (0446) Низкий уровень выходного сигнала датчика давления в системе кондиционирования воздуха
• Код 33 (0108) Высокий уровень выходного сигнала датчика абсолютного давления впускного коллектора
• Код 34 (0107) Низкий уровень выходного сигнала датчика абсолютного давления впускного коллектора
• Код 35 (1509, 1513, 1514, 0506, 0507) Ошибка в управлении подачей воздуха на холостом ходу
• Код 36 (0444) Неисправность системы рециркуляции выхлопных газов
• Код 41 (1304) Замыкание на аккумуляторную батарею контура «В» электронной регулировки момента зажигания (ЭРМЗ)
• Код 42 (1303) Замыкание на аккумуляторную батарею контура «A» электронной регулировки момента зажигания (ЭРМЗ)
• Код 44 (0131) Неисправность датчика кислорода (сигнал переобедненной смеси)
• Код 45 (0132) Неисправность датчика кислорода (сигнал переобогащённой смеси)
• Код 51 (0604) Неисправность БЭК
• Код 63 (1302) Замыкание на массу контура «В» электронной регулировки момента зажигания (ЭРМЗ)
• Код 64 (1301) Замыкание на массу контура «А» электронной регулировки момента зажигания (ЭРМЗ)

Колодка диагностики

• A- Масса
• B- L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена)
• C- AIR (не всегда разведена)
• D- SES-Lamp — линия лампы самодиагностики (не всегда разведена)
• E- K-линия диагностики (160-Baud Serial Data)
• F- TCC (не всегда разведена). На некоторых моделях — питание +12В
• G- Управление бензонасосом (не всегда разведена)
• J- K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data)
• M- K-линия диагностики двигателя, ABS

(за любые последствия автор ответственности не несёт)

Ошибки ЭСУД с ЭБУ МИКАС-7.6

Код Расшифровка кода

• Р0100 Неисправность цепи датчика расхода воздуха
• Р0105 Неисправность датчика давления воздуха
• Р0110 Неисправность датчика температуры всасываемого воздуха
• Р0115 Неисправность датчика температуры охлаждающей жидкости
• Р0120 Неисправность датчика положения дроссельной заслонки
• Р0130 Датчик кислорода 1 (банк 1) неисправен
• Р0136 Датчик кислорода 2 (банк 1) неисправен
• Р0171 Слишком бедная смесь (возможен подсос воздуха)
• Р0172 Слишком богатая смесь
• Р0201 Неисправность цепи управления форсункой № 1
• Р0202 Неисправность цепи управления форсункой № 2
• Р0203 Неисправность цепи управления форсункой № 4
• Р0204 Неисправность цепи управления форсункой № 4
• Р0217 Перегрев двигателя
• Р0219 Слишком высокие обороты двигателя
• Р0230 Неисправность первичной цепи управления бензонасосом (упр. реле бензонасоса)
• Р0301 Обнаружены пропуски зажигания в цилиндре № 1
• Р0302 Обнаружены пропуски зажигания в цилиндре № 2
• Р0303 Обнаружены пропуски зажигания в цилиндре № 3
• Р0304 Обнаружены пропуски зажигания в цилиндре № 4
• Р0335 Ошибка датчика положения коленвала
• Р0340 Неисправность датчика фазы распределительного вала
• Р0350 Неисправность первичной / вторичной цепи катушки зажигания
• Р0351 Неисправность первичной / вторичной цепи катушки зажигания «А»
• Р0352 Неисправность первичной / вторичной цепи катушки зажигания «В»
• Р0403 Неисправность цепи датчика системы рециркуляции отработанных газов
• Р0405 Низкий / Высокий уровень сигнала датчика системы рециркуляции ОГ
• Р0480 Неисправность цепи управления реле вентилятора
• Р0500 Нет сигнала датчика скорости автомобиля
• Р0505 Неисправность регулятора холостого хода
• Р0560 Напряжение питания системы нестабильное
• Р0603 Ошибка EEPROM
• Р0606 Неисправность Блока управления
• Р0650 Неисправность в цепи индикаторной лампы неисправностей «CHECK ENGINE»
• Р0654 Неисправность цепи сигнала тахометра
• Р1170 Низкий/Высокий уровень сигнала СО-потенциометра
• Р1230 Неисправность первичной цепи главного реле
• Р1530 Неисправность цепи управления реле кондиционера
• Р1612 Ошибка сброса Блока управления

Ошибки ЭСУД с ЭБУ МИКАС-10.3 а/м ЗАЗ SENS

Код Расшифровка кода

• 0100 * датчик расхода воздуха
• 0101 (1140) датчик расхода воздуха — выход сигнала за доп. диапазон
• 0102 датчик расхода воздуха — низкий уровень сигнала
• 0103 датчик расхода воздуха — высокий уровень сигнала
• 0105* датчик положения дросселя
• 0106 датчик расхода воздуха — выход сигнала за доп. диапазон
• 0107 датчик расхода воздуха — низкий уровень сигнала
• 0108 датчик расхода воздуха — высокий уровень сигнала
• 0110* датчик температуры воздуха
• 0112 датчик температуры воздуха — низкий уровень сигнала
• 0113 датчик температуры воздуха — высокий уровень сигнала
• 0115* датчик температуры охлаждающей жидкости
• 0116 датчик температуры охлаждающей жидкости — сигнал вне диапазона
• 0117 датчик температуры охлаждающей жидкости — низкий уровень сигнала
• 0118 датчик температуры охлаждающей жидкости — высокий уровень сигнала
• 0120* датчик положения дросселя
• 0121 датчик положения дросселя — сигнал вне диапазона
• 0122 датчик положения дросселя — низкий уровень сигнала
• 0123 датчик положения дросселя — высокий уровень сигнала
• 1170* потенциометр коррекции СО
• 0130* датчик кислорода 1
• 0131 датчик кислорода 1 — низкий уровень сигнала
• 0132 датчик кислорода 1 — высокий уровень сигнала
• 0133 датчик кислорода 1 — медленный отклик
• 0134 датчик кислорода 1 — обрыв цепи
• 0135 (1135) датчик кислорода 1 — неисправность нагревателя
• 0136* датчик кислорода 2
• 0137 датчик кислорода 2 — низкий уровень сигнала
• 0138 датчик кислорода 2 — высокий уровень сигнала
• 0140 датчик кислорода 2 — обрыв цепи
• 0141 (1141) неисправность нагревателя датчика кислорода 2
• 0171 система слишком бедная
• 0172 система слишком богатая
• 0200 цепь управления форсунками — неисправность
• 0201* форсунка 1
• 0202* форсунка 2
• 0203* форсунка 3
• 0204* форсунка 4
• 0217 превышение температуры двигателя
• 0219 превышение оборотов двигателя
• 0230* первичная цепь топливного реле
• 0261 форсунка 1 замыкание на массу
• 0262 форсунка 1 замыкание на бортсеть
• 0263 форсунка 1 драйвер неисправен
• 0264 форсунка 2 замыкание на массу
• 0265 форсунка 2 замыкание на бортсеть
• 0266 форсунка 2 драйвер неисправен
• 0267 форсунка 3 замыкание на массу
• 0268 форсунка 3 замыкание на бортсеть
• 0269 форсунка 3 драйвер неисправен
• 0270 форсунка 4 замыкание на массу
• 0271 форсунка 4 замыкание на бортсеть
• 0272 форсунка 4 драйвер неисправен
• 0297 превышение допустимой скорости
• 0300 множественные пропуски воспламенения
• 0301 пропуск воспламенения в 1 цилиндре
• 0302 пропуск воспламенения в 2 цилиндре
• 0303 пропуск воспламенения в 3 цилиндре
• 0304 пропуск воспламенения в 4 цилиндре
• 0325 обрыв цепи датчика детонации
• 0327 датчик детонации — низкий уровень сигнала
• 0328 датчик детонации — высокий уровень сигнала
• 0335* датчик синхронизации КВ
• 0336 датчик синхронизации КВ — сигнал вне диапазона
• 0337 датчик синхронизации КВ — замыкание на массу
• 0338 датчик синхронизации КВ — обрыв цепи
• 0340* датчик фазы
• 0342 датчик фазы — низкий уровень сигнала
• 0343 датчик фазы — высокий уровень сигнала
• 0350* цепь катушки зажигания
• 0351* цепь 1 канала зажигания
• 0352* цепь 2 канала зажигания
• 0353* цепь 3 канала зажигания
• 0354* цепь 4 канала зажигания
• 0403* клапан рециркуляции
• 0405* датчик положения клапан рециркуляции
• 0422 эффективность нейтрализатора ниже допустимой
• 0441 некорректный расход воздуха через клапан продувки адсорбера
• 0443 (0444, 1410, 1426) неисправность цепи управления клапаном продувки адсорбера
• 0445 (1425) замыкание на массу цепи управления клапаном продувки адсорбера
• 0480* первичная цепь реле вентилятора 1
• 0481 первичная цепь реле вентилятора 2 — неисправность
• 0500 обрыв датчика скорости автомобиля
• 0501 (0503) неисправность цепи датчика скорости автомобиля
• 0505* регулятор холостого хода
• 0506 низкие обороты холостого хода
• 0507 высокие обороты холостого хода
• 0508 (0513) замыкание на массу цепи управления РХХ
• 0509 (1514) замыкание на бортсеть цепи управления РХХ
• 0511 обрыв цепи управления РХХ
• 0560* напряжение бортсети
• 0562 пониженное напряжение бортсети
• 0563 повышенное напряжение бортсети
• 0601 (1620) неисправность ПЗУ
• 0602 (0603, 0604, 1621) неисправность ОЗУ
• 0606 неустранимая неисправность ЭБУ
• 0612 ошибка EEPROM
• 0615 обрыв цепи управления реле стартера
• 0616 замыкание на массу цепи управления реле стартера
• 0617 замыкание на +12в цепи управления реле стартера
• 0627 (1500, 1541) обрыв цепи управления реле бензонасоса
• 0628 (1501) замыкание на массу цепи управления реле бензонасоса
• 0629 (1502) замыкание на бортсеть цепи управления реле бензонасоса
• 0630 неисправность сохранения VIN
• 0645 обрыв цепи управления реле муфты кондиционера
• 0646 замыкание на массу цепи управления реле муфты кондиционера
• 0647 замыкание на бортсеть цепи управления реле муфты кондиционера
• 0650* цепь лампы check engine
• 0654* цепь сигнала тахометра
• 0685 обрыв цепи управления главным реле
• 0687 замыкание на бортсеть цепи управления главным реле
• 0688 обрыв силовой цепи с выхода главного реле
• 0690 замыкание на бортсеть силовой цепи главного реле
• 1102 датчик кислорода 1 низкое сопротивление нагревателя
• 1123 (1127, 1136) смесь богатая
• 1124 (1128, 1137) смесь бедная
• 1171 низкий уровень сигнала СО потенциометра
• 1172 высокий уровень сигнала СО потенциометра
• 1386 ошибка теста канала детонации
• 1230* первичная цепь главного реле
• 1509 перегрузка цепи управления РХХ
• 1530* первичная цепь реле кондиционера
• 1570 нет ответа от АПС
• 1571 использован незарегистрированный электронный ключ
• 1572 обрыв антенны АПС
• 1573 неисправность АПС
• 1600 (1601) нет связи с АПС
• 1602 пропадание напряжение бортсети
• 1603 (1622, 1640) неисправность EEPROM
• 1606 неверный сигнал датчика неровной дороги
• 1612 ошибка сброса контроллера
• 1616 низкий уровень сигнала с датчика неровной дороги
• 1617 высокий уровень сигнала с датчика неровной дороги
• 1689 неверные коды ошибок в памяти
• 1750 цепь 1 управления моментным РХХ — замыкание на бортсеть
• 1751 цепь 1 управления моментным РХХ — обрыв
• 1752 цепь 1 управления моментным РХХ — замыкание на массу
• 1753 цепь 2 управления моментным РХХ — замыкание на бортсеть
• 1754 цепь 2 управления моментным РХХ — обрыв
• 1755 цепь 2 управления моментным РХХ — замыкание на массу
• 2301 цепь 1 канала зажигания замыкание на бортсеть
• 2303 цепь 2 канала зажигания замыкание на бортсеть
• 2305 цепь 3 канала зажигания замыкание на бортсеть
• 2307 цепь 4 канала зажигания замыкание на бортсеть

Вывод

Схема электрооборудования Шевроле Ланос 1.5 достаточно простая и понятная. При желании, каждый автолюбители, опираясь на этот материал, может устранить неполадки в электросистеме транспортного средства.

Замена мозгов на ланосе

Шевроле Ланос так же как и большинство других автомобилей модельного ряда Шевроле оборудован электронной системой управления двигателем (ЭБУ) с распределенным впрыском топлива. или как его еще называют контроллером.

ЭБУ Шевроле Ланос представляет собой мини-компьютер специального назначения. В его состав входят оперативное запоминающее устройство и программируемое постоянное запоминающее устройство.

ЭБУ Шевроле Ланос – какие функции выполняет

На основе информации, полученной от датчиков, ЭБУ Шевроле Ланос рассчитывает параметры регулирования впрыска топлива и управления углом опережения зажигания.

Кроме того, в соответствии с заложенным алгоритмом ЭБУ управляет работой электродвигателя вентилятора системы охлаждения двигателя и электромагнитной муфты включения компрессора кондиционера, выполняет функцию самодиагностики элементов системы и оповещает водителя о возникших неисправностях.

Схема электронной системы управления двигателем: 1 -аккумуляторная батарея; 2 -замок зажигания; 3 -электронный блок управления двигателем (ЭБУ); 4 — колодка диагностики; 5 -датчик абсолютного давления воздуха ВО впускном коллекторе; 6 -датчик температуры воздуха во впускном трубопроводе; 7 -датчик детонации; 8 -датчик температуры охлаждающей жидкости; 9 -управляющее реле вентиляторов системы охлаждения; 10 — реле электродвигателя основного вентилятора; 11 — реле электродвигателя дополнительного вентилятора; 12 -электровентиляторы системы охлаждения; 13 — комбинация приборов; 14 -датчик фаз; 15 -диагностический и управляющий датчики концентрации кислорода; 16 -датчик неровной дороги; 17 -реле компрессора кондиционера; 18 -компрессор кондиционера; 19 -датчик скорости автомобиля; 20 -реле топливного насоса; 21 -топливный модуль; 22 — электромагнитный клапан продувки адсорбера; 23 -катушка зажигания; 24 -клапан рециркуляции отработавших газов; 25 — регулятор холостого хода; 26 -дат чик положения дроссельной заслонки; 27 -форсунка; 28 -датчик положения коленчатого вала

При выходе из строя отдельных датчиков и исполнительных механизмов ЭБУ включает аварийные режимы, обеспечивающие работоспособность двигателя.

Количество топлива, подаваемого форсунками, определяется продолжительностью электрического сигнала от ЭБУ. Электронный блок отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность сигнала) Для увеличения количества подаваемого топлива длительность сигнала увеличивается, а для уменьшения подачи топлива — уменьшается.

Система управления двигателем наряду с электронным блоком управления включает в себя датчики, исполнительные устройства, разъемы и предохранители.

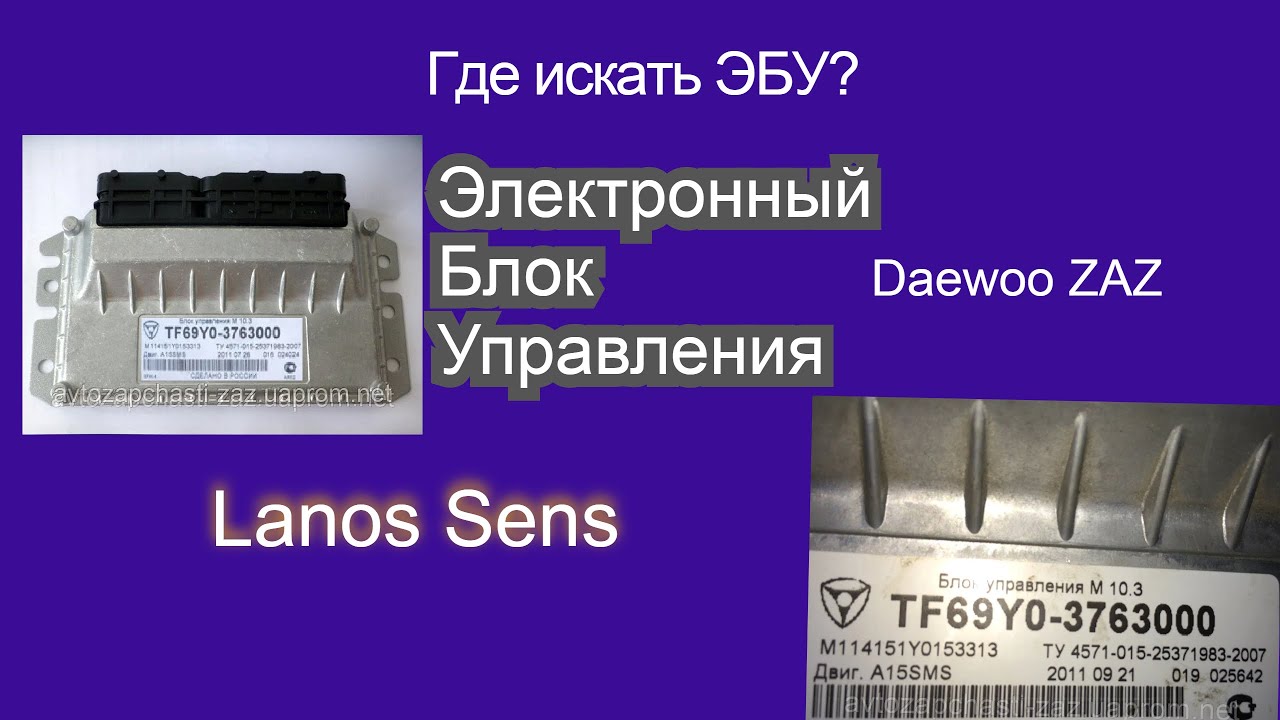

Где находится ЭБУ Шевроле Ланос

Располагается ЭБУ Шевроле Ланос в подкапотном пространстве — крепится с помощью кронштейна к щитку передка.

ЭБУ Шевроле Ланос – из-за чего выходит из строя

Одной из главных причин выхода из строя ЭБУ Шевроле Ланос, является стандартное перегорание. Что и как может перегореть в ЭБУ? В большинстве случаев, речь идет о множестве мельчайших разъемов и соединений, тех дорожек, которые и составляют в сумме систему ЭБУ.

Визуально определить, что же именно перегорело, практическиневозможно. В большинстве случаев такая неисправность становится причиной перегрузки напряжения. Что, в свою очередь, может являться указанием на выход из строя одного из соленоидов или чего-то еще, что может дать слишком сильный разряд.

Кроме этого, есть также причины чисто внешние. Они также могут вызвать достаточно быстрый выход из строя ЭБУ. К ним относятся:

• вибрация. От сильной вибрации что угодно сломается, и ЭБУ не исключение
• банальный перегрев. Банальный, но очень разрушительный
• влага. Как известно, влажность, любые капли воды – это враг техники номер один. Просачиваясь ЭБУ – электронный блок управлениявнутрь, капли влаги могут вызвать необратимые последствия и полностью вывести из строя систему электронного блока. Причем по причине коррозии выход из строя обычно несовместим с дальнейшим ремонтом.

ЭБУ Шевроле Ланос – самостоятельная диагностика неисправностей

Многие считают, что диагностика системы управления двигателем – удел высококвалифицированных специалистов. Между тем в контроллере Шевроле Ланос (ЭБУ — электронный блок управления) имеется достаточно мощная встроенная система самодиагностики (реализованная на программно–аппаратном уровне), что значительно облегчает поиск возможных неисправностей даже непрофессионалу.

ЭБУ представляет собой своего рода мини-компьютер, предназначенный для решения специализированных задач в реальном времени. Это задачи можно разбить на следующие категории: обработка сигналов от датчиков, расчет управляющих воздействий по заданным алгоритмам, управление исполнительными механизмами.

Диагностировать работоспособность ЭБУ Шевроле Ланос я рекомендую в два этапа:

• Первый этап, визуальный осмотр и диагностика по неисправностям
• Диагностика при помощи сканера.

Как это сделать? Да очень просто! Выход из строя электронного блока управления имеет ряд характерных только ему особенностей. Например:

1. Загорается лампа контроллер Check
2. Отсутствие реакции на Лямба регулирование, датчик температуры и датчик положения дроссельной заслонки
3. Нет сигналов управления форсунками, бензонасосом, клапаном холостого хода и другими исполнительными механизмами.
4. Отсутствует связь с диагностическим прибором.
5. Физические повреждение блока (сгоревшие радиоэлементы и проводники)

Если вы обнаружили выше упомянутые неисправности необходимо переходить ко второму этапу диагностики, а именно сканированию ошибок.

На следующем этапе проверки без специального оборудования не обойтись. Соединиться с контроллером автомобиля для чтения диагностических данных можно при помощи диагностического тестера (отдельно приобретаемый прибор) или компьютера с установленной специальной программой.

Кроме программы, необходимо приобрести так называемый диагностический адаптер К-линии (VAG-COM USB KKL адаптер), поддерживающий протокол KWP2000 (также известный как OBD-II) — адаптер предназначен для передачи данных с автомобиля в USB-порт компьютера.

Каждый двигатель имеет так называемые типовые параметры – базовые технические характеристики, описывающие нормальную работу двигателя, которые и берутся для сравнения с измеренными в процессе диагностики значениями. Если провести аналогию – это, например, температура тела здорового человека (типовой параметр 36.6 °C). Ниже будет рассмотрена последовательность диагностики на примере восьмиклапанного двигателя объемом 1.6 литров. Все измерения будем проводить на заведенном двигателе в режиме холостого хода.

Первое, на что следует обратить внимание – параметр DTC (наличие сохраненных ошибок):

Замена ЭБУ на Шевроле Ланос своими руками – пошаговая инструкция

Для замены ЭБУ Шевроле Ланос необходимо выполнить следующий порядок действий:

Профилактика ЭБУ Шевроле Ланос

Ремонт ЭБУ Шевроле Ланос – процедура недешевая. Потому каждому автовладельцу хотелось бы, чтобы ее требовалось проводить как можно реже. Что же нужно делать для того, чтобы добиться этой цели?

Учитывая частотные причины неполадок, следует позаботиться о том, чтобы избавить электронные модули от воды (в частности, тут важна герметичность корпуса), а также своевременно чистить системы охлаждения, потому что если они не в порядке, то перегреться может вообще что угодно. Что же касается избыточной вибрации, то она вообще плохо сказывается и на здоровье водителя, и на всех без исключения системах автомобиля. Так что если вы ее заметили – желательно обращаться в ремонт, пока не стало поздно.

Ремонт блоков управления, если до него доходит дело, лучше всего доверять таким специалистам, которые знают в этом толк и имеют значительный опыт. Лишь так вы можете быть уверены, что все будет сделано как надо и в короткие сроки, а самое главное – в дальнейшем проблем возникать уже не будет.

Схема электронной системы управления двигателем: 1 -аккумуляторная батарея; 2 -замок зажигания; 3 -электронный блок управления двигателем (ЭБУ); 4 — колодка диагностики; 5 -датчик абсолютного давления воздуха ВО впускном коллекторе; 6 -датчик температуры воздуха во впускном трубопроводе; 7 -датчик детонации; 8 -датчик температуры охлаждающей жидкости; 9 -управляющее реле вентиляторов системы охлаждения; 10 — реле электродвигателя основного вентилятора; 11 — реле электродвигателя дополнительного вентилятора; 12 -электровентиляторы системы охлаждения; 13 — комбинация приборов; 14 -датчик фаз; 15 -диагностический и управляющий датчики концентрации кислорода; 16 -датчик неровной дороги; 17 -реле компрессора кондиционера; 18 -компрессор кондиционера; 19 -датчик скорости автомобиля; 20 -реле топливного насоса; 21 -топливный модуль; 22 — электромагнитный клапан продувки адсорбера; 23 -катушка зажигания; 24 -клапан рециркуляции отработавших газов; 25 — регулятор холостого хода; 26 -дат­ чик положения дроссельной заслонки; 27 -форсунка; 28 -датчик положения коленчатого вала

Элементы электронной системы управления двигателем: 1* -датчик неровной дороги; 2* -датчик температуры воздуха во впускном трубопроводе; 3* -датчик фаз; 4* -датчик положения коленчатого вала; 5* -датчик положения дроссельной заслонки; 6 -форсунки; 7 -электронный блок управления; 8 -датчик абсолютного давления воздуха; 9* -колодка диагностики; 10 -катушка зажигания; 11* — датчик скорости; 12 -монтажный блок реле и предохранителей; 13* -датчик температуры охлаждающей жидкости; 14* -диагностический датчик концентрации кислорода; 15 -свечи зажигания; 16 -управляющий датчик концентрации кислорода; 17* -датчик детонации
* Элемент на фото не виден.

2. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

3. Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

4. При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

5. Не подвергайте ЭБУ температуре выше 65 оС в рабочем состоянии и выше 80 оС в нерабочем (например, в сушильной камере) Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

6. Не отсоединяйте от ЭБУ и не присоединяйте к нему провода при включенном зажигании.

7. Перед проведением электросварочных работ на автомобиле отсоединяйте провода от аккумуляторной батареи и колодки жгута проводов от ЭБУ.

8. Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.

9. Электронные узлы, применяемые в системе впрыска топлива, рассчитаны на очень малое напряжение, поэтому легко могут быть повреждены электростатическим разрядом. Для того чтобы не допустить повреждения ЭБУ, не прикасайтесь руками к его выводам.

Схема электронной системы управления двигателем: 1 -аккумуляторная батарея; 2 -замок зажигания; 3 -электронный блок управления двигателем (ЭБУ); 4 — колодка диагностики; 5 -датчик абсолютного давления воздуха ВО впускном коллекторе; 6 -датчик температуры воздуха во впускном трубопроводе; 7 -датчик детонации; 8 -датчик температуры охлаждающей жидкости; 9 -управляющее реле вентиляторов системы охлаждения; 10 — реле электродвигателя основного вентилятора; 11 — реле электродвигателя дополнительного вентилятора; 12 -электровентиляторы системы охлаждения; 13 — комбинация приборов; 14 -датчик фаз; 15 -диагностический и управляющий датчики концентрации кислорода; 16 -датчик неровной дороги; 17 -реле компрессора кондиционера; 18 -компрессор кондиционера; 19 -датчик скорости автомобиля; 20 -реле топливного насоса; 21 -топливный модуль; 22 — электромагнитный клапан продувки адсорбера; 23 -катушка зажигания; 24 -клапан рециркуляции отработавших газов; 25 — регулятор холостого хода; 26 -дат­ чик положения дроссельной заслонки; 27 -форсунка; 28 -датчик положения коленчатого вала

Элементы электронной системы управления двигателем: 1* -датчик неровной дороги; 2* -датчик температуры воздуха во впускном трубопроводе; 3* -датчик фаз; 4* -датчик положения коленчатого вала; 5* -датчик положения дроссельной заслонки; 6 -форсунки; 7 -электронный блок управления; 8 -датчик абсолютного давления воздуха; 9* -колодка диагностики; 10 -катушка зажигания; 11* — датчик скорости; 12 -монтажный блок реле и предохранителей; 13* -датчик температуры охлаждающей жидкости; 14* -диагностический датчик концентрации кислорода; 15 -свечи зажигания; 16 -управляющий датчик концентрации кислорода; 17* -датчик детонации
* Элемент на фото не виден.

Электронный блок управления (ЭБУ) связан электрическими проводами со всеми датчиками системы. Получая от них информацию, блок выполняет расчеты в соответствии с параметрами и алгоритмом управления, хранящимися в памяти программируемого постоянного запоминающего устройства (ППЗУ), и управляет исполнительными устройствами системы. Вариант программы, записанный в память ППЗУ, обозначен номером, присвоенным данной модификации ЭБУ.

Блок управления обнаруживает неисправность, идентифицирует и запоминает ее код, даже если отказ неустойчив и исчезает (например, из-за плохого контакта) Сигнальная лампа неисправности системы управления двигателем в комбинации приборов гаснет через 10 с после восстановления работоспособности отказавшего узла.

Блок питает постоянным током напряжением 5 и 12 В различные датчики и выключатели системы управления. Поскольку электрическое сопротивление цепей питания высокое, контрольная лампа, подключенная к выводам системы, не загорается. Для определения напряжения питания на выводах ЭБУ следует применять вольтметр с внутренним сопротивлением не менее 10 МОм.

ЭБУ не пригоден для ремонта, в случае отказа его необходимо заменить.

Диагностический разъем служит для вывода из памяти ЭБУ кодов неисправностей, выявленных при работе системы управления двигателем. Обозначение и расположение выводов в диагностическом разъеме показано На рисунке — 10.6.

рисунок — 10.6. Диагностический разъем

Датчик температуры охлаждающей жидкости установлен в системе охлаждения двигателя. Чувствительным элементом датчика является термистор, электрическое сопротивление которого изменяется обратно пропорционально температуре. При низкой температуре охлаждающей жидкости (–40 °С) сопротивление термистора составляет около 100 кОм, при повышении температуры до +130 °С — уменьшается до 70 Ом.

Электронный блок питает цепь датчика температуры постоянным опорным напряжением. Напряжение сигнала датчика максимально на холодном двигателе и снижается по мере его прогрева. По значению напряжения электронный блок определяет температуру двигателя и учитывает ее при расчете регулировочных параметров впрыска и зажигания. При отказе датчика или нарушениях в цепи его подключения ЭБУ устанавливает код неисправности и запоминает его. Для устранения неисправности проверьте надежность контактных соединений в проводке к датчику или замените датчик.

Датчик температуры воздуха на впуске (вклеен в воздухоподводящий рукав) аналогичен по конструкции датчику температуры охлаждающей жидкости, в нем также использован термистор, изменяющий свое сопротивление в зависимости от температуры.

Сопротивление термистора составляет 100 кОм при температуре –40 °С, а при повышении температуры до +130 °С уменьшается до 70 Ом.

ЭБУ питает цепь датчика постоянным опорным напряжением. Напряжение сигнала датчика максимально, когда воздух во впускной трубе холодный, и снижается по мере повышения его температуры. По значению напряжения ЭБУ определяет температуру воздуха на впуске и вносит коррективы при расчете угла опережения зажигания. При отказе датчика или нарушениях в цепи его подключения ЭБУ устанавливает код неисправности и запоминает его. Если ЭБУ продолжает выдавать код неисправности при исправных контактных соединениях в проводке, замените датчик температуры воздуха.

Датчик положения коленчатого вала индуктивного типа предназначен для синхронизации работы электронного блока управления с ВМТ поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала.

При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Блок управления по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на форсунки.

Датчик положения дроссельной заслонки установлен сбоку на дроссельном узле и связан с осью дроссельной заслонки.

С третьего вывода потенциометра (от ползунка) идет выходной сигнал к электронному блоку управления.

Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,5 В. Когда заслонка открывается, напряжение на выходе датчика растет, при полностью открытой заслонке оно должно быть более 4 В.

Отслеживая выходное напряжение датчика, контроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя)

Датчик положения дроссельной заслонки не требует регулировки, так как блок управления воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.

Датчик абсолютного давления во впускной трубе преобразует разрежение в этой трубе в электрическое напряжение, по значению которого электронный блок управления определяет нагрузку двигателя. Датчик установлен в моторном отсеке, закреплен на перегородке щита передка и соединен с впускной трубой резиновой трубкой. Выходное напряжение датчика изменяется в соответствии с давлением во впускной трубе — от 4,9 В (при полностью открытой заслонке) до 0,3 В (при закрытой заслонке) При неработающем двигателе блок управления по напряжению датчика определяет атмосферное давление и адаптирует параметры регулирования впрыска к конкретной высоте над уровнем моря. Значения атмосферного давления, хранящиеся в памяти, периодически обновляются при равномерном движении автомобиля и во время полного открытия дроссельной заслонки.

Датчик скорости автомобиля установлен на коробке передач. Принцип действия датчика основан на эффекте Холла. Датчик выдает на электронный блок управления прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.

Датчик концентрации кислорода (лямбда-зонд) ввернут в резьбовое отверстие выпускного коллектора. В металлической колбе датчика расположен гальванический элемент, омываемый потоком отработавших газов. В зависимости от содержания кислорода в отработавших газах в результате сгорания топливовоздушной смеси изменяется напряжение сигнала датчика.

Информация от датчика поступает в блок управления в виде сигналов низкого (от 0,1 В) и высокого (до 0,9 В) уровня. При сигнале низкого уровня блок управления получает информацию о высоком содержании кислорода и, следовательно, об обеднении смеси. Сигнал высокого уровня свидетельствует о низком содержании кислорода в отработавших газах и, следовательно, о переобогащении смеси.

Постоянно отслеживая напряжение сигнала датчика, блок управления корректирует количество впрыскиваемого форсунками топлива. При низком уровне сигнала датчика (бедная топливовоздушная смесь) количество подаваемого топлива увеличивается, при высоком уровне сигнала (богатая смесь) – уменьшается.

2. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

3. Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

4. При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

5. Не подвергайте ЭБУ температуре выше 65 оС в рабочем состоянии и выше 80 оС в нерабочем (например, в сушильной камере) Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

6. Не отсоединяйте от ЭБУ и не присоединяйте к нему провода при включенном зажигании.

7. Перед проведением электросварочных работ на автомобиле отсоединяйте провода от аккумуляторной батареи и колодки жгута проводов от ЭБУ.

8. Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.

9. Электронные узлы, применяемые в системе впрыска топлива, рассчитаны на очень малое напряжение, поэтому легко могут быть повреждены электростатическим разрядом. Для того чтобы не допустить повреждения ЭБУ, не прикасайтесь руками к его выводам.

Насколько имеет смысл перепрошивать электронный блок управления 1,5-литровым двигателем Daewoo Lanos, вправе решать каждый владелец. Процедура перепрошивки требует определенных знаний. Но главное — знать, для чего.

Зачем перепрошивать блок управления

Улучшить тягу на низких и средних оборотах.

Как следствие, расход топлива может упасть на литр-полтора.

Есть возможность убрать характерный для этого мотора провал в зоне 2200-2300 об/мин.

Откорректировать подачу топлива на тех или иных оборотах.

Возможно, вырастет мощность на 3-5%.

Кроме этого, программы для изменения характеристик ЭБУ позволяют регулировать от 40 до 200 параметров в зависимости от типа программы и ее функциональности. Например, есть возможность влиять на угол опережения зажигания, а это адаптирует двигатель под тот или иной бензин, или газ.

Некоторые блоки управления позволяют вносить изменения не безвозвратно, а в любой момент переключиться на заводские настройки, если что-то пошло не так. Таким образом, можно внести свои изменения в карту блока управления, но в любой момент отказаться от них и пользоваться стоковыми настройками.

Как настроить электронный блок управления

Для тех, кто занимается чиповкой блоков управления постоянно, процедура рутинная. Если же мы беремся за это впервые, нужно быть крайне внимательным, поскольку любое необдуманное действие может вывести из строя чип ЭБУ.

На всех полуторалитровых моторах Дэу Ланос установлен блок управления двигателем семейства GM Delco IEFI-6. Они отличаются от блоков управления 1,6-литровых моторов GM Delco ITMS-6F. В таких блоках управляющая информация может быть залита на один из двух носителей:

Запоминающее устройство EEPROM, микросхема.

Флеш-накопитель Flash AM29F.

Разница в том, что информацию на носителе Flash АМ29F можно заменить своими руками, не разбирая блок управления и ничего оттуда не выпаивая. Микросхема EEPROM стирается обычной ультрафиолетовой лампой, но залить на нее прошивку сложнее, для этого используется специальный программатор, который стоит дорого, плюс он требует собственного программного обеспечения.

Flash АМ29F и ее модификации хороши тем, что имеют дополнительное неиспользуемое дисковое пространство. Следовательно, это как раз тот случай, когда можно оставить заводскую прошивку, но при этом залить свою со всеми необходимыми настройками.

Прошивку можно прописать самому, но можно и скачать готовую. Как правило, все прошивки бесплатные, но в то же время, авторы редко дают гарантию работоспособности программы, хотя и оказывают консультативную поддержку.

Чтобы прописать собственную прошивку, придется потратиться на профессиональное программное обеспечение. Стоит это порядка 300-500 долларов и едва ли такой вариант подойдет для обычного пользователя. Поэтому можно пойти другим путем — скачать старую бесплатную программу и своими руками корректировать каждый параметр.

Конечно, для этого необходимо подключиться к ЭБУ с помощью компьютера с установленной программой для корректировки прошивки. Сделать это можно, используя адаптер для USB K-Line. Из наиболее популярных программ корректнее всего работают !Tyranus Daewoo Scanner, Delco-1211, 1213, SensDiagnostika. Эти программы бесплатные, а по функционалу не уступают платным программаторам.

Подводим итоги

Мы выяснили, что в электронном блоке управления двигателем Дэу Ланос может быть установлен один из двух запоминающих устройств, на которых записана прошивка — накопитель EEPROM или микросхема Flash AM29F. Первую не удастся прошить без программатора, этот процесс показан на видео.

Flash AM29F или его модификации можно прошить с помощью бесплатного программного обеспечения, компьютера и адаптера USB K-Line (USB KKL-Line).

Важно учитывать, что приступая к работе с электронными блоком управления, необходимо быть уверенным в том, что все системы двигателя работают нормально. В противном случае прошивка может только навредить.

Чиповать Ланос или нет?

Всем привет. Сегодня решил написать небольшой мини пост-отзыв моё личное мнение, стоит ли прошивать Ланос, есть ли в этом значимые выгоды и преимущества.

Всё что будет написано ниже – это сугубо моё личное мнение и мой опыт, а соглашаться с ним или нет это уже дело за вами. Ну и не забывайте, что все зависит от множества факторов, но главное – это сама прошивка, тоесть та самая программа, которая залита в ЭБУ, которая отвечает за правильные настройки работы двигателя.

И еще, газ я не ставил, так что все справедливо только для эксплуатации на бензине.

Не так давно, а как оказалось очень даже давно – скоро 4 года, как я сделал чип тюннинг своему Ланосу, писал об этом здесь. И сейчас решил подвести некоторые итоги, и заодно, возможно, кому-то из вас мои выводы помогут определиться, а стоит ли, если в этом очевидное преимущество.

Итак, плюсы прошивки Ланоса

• Первое. Меньший расход топлива. У меня, например, расход уменьшился. Да, может для некоторых это будет звучать нелогично, так как чип-тюннинг вроде как наоборот подразумевает под собой улучшение скоростных и динамических показателей машины, что, как бы логично было было предположить, повлечет за собой и увеличенный расход топлива. Но нет. Это не всегда так.

На самом деле – это конечно же зависит от самой прошивки, так как это такое дело что, к сожалению, раз на раз не приходится, тут все зависит от самой прошивки, ну или по простому от мастера, который эту самую прошивку создавал/редактировал.

Итак, в моем случае расход снизился!

До чиповки было, примерно: 12л/100 км по населенке.

После прошивки стало: 10-10.5л/100 км.

Считай, 2 литра на “сотню уже удалось сэкономить. Это однозначно круто.

• Второе. Значительно улучшилась динамика моего Ланоса. Машинка стала ЕХАТЬ. Это просто небо и земля, как было и как стало. Если раньше, при “вдавливании тапка в пол” машина тупо дохла. Был дикий провал. И чтобы резко проехать, скажем, перекресток, то нужно было только через подгазовки это делать, то сейчас надавил педаль газа и поехал. Свободно могу стартовать с пробуксовкой, даже на асфальте, и главное – БЕЗ ПОДГАЗОВКИ. Собственно ради этого я и прошил свой Ланос, так как эта тупизна меня дико напрягала. Сейчас все в норме. Конечно же это не может не радовать. Вообщем авто преобразилось и стало приятно ездить на нём. На счет скорости разгона – не скажу, я не замерял, мне это не особо нужно, но, в любом случае, если пропал провал, то, логично предположить, что и разгон улучшился.

Да, стоит отметить, что тут очень важно найти толкового мастера, который вам поставит правильную прошивку, с оптимальными настройками. Так как у меня был опыт, ставили мне в Запорожье две версии прошивки и спорт и еще какую то, но тогда я вообще не чувствовал прироста динамики.

И обязательно прокатитесь, проверьте, в тех самых случаях, если, например, у вас, как и у меня был провал при резком старте, то проверьте это как вам установят новую прошу. Ну или, в течении недели-двух, вам должны дать гарантию, попробуйте, обкатайте авто свое хорошенько. И если, что то не устраивает, просите, чтобы подкорректировали или же вовсе возвращали деньги.

Из минусов:

• Да, собственно и нет никаких минусов, по крайней мере очевидных. Единственное, что пришлось перейти на 95-й бенз, так уж мне мастер посоветовал.

Вот такой мой опыт. Как говорится категорически положительный.

Советую ли я делать чиптюннинг своей Лани – однозначно да. НО! Но, надо знать, что вы хотите этим добиться и в соответсвии с этим общаться с мастером, что он скажет, реально ли это воплотить в жизнь. И, по крайней мере, если после изменения прошивки не будет ожидаемого результата, то вы в полном праве будете требовать возврата денег, либо редактирование настроек.

А на этом у меня всё. Всем удачного чип-тюннинга.

Прошивка электронного блока управления Ланос 1.5

Насколько имеет смысл перепрошивать электронный блок управления 1,5-литровым двигателем Daewoo Lanos, вправе решать каждый владелец. Процедура перепрошивки требует определенных знаний. Но главное — знать, для чего.

Зачем перепрошивать блок управления

Улучшить тягу на низких и средних оборотах.

Как следствие, расход топлива может упасть на литр-полтора.

Есть возможность убрать характерный для этого мотора провал в зоне 2200-2300 об/мин.

Откорректировать подачу топлива на тех или иных оборотах.

Возможно, вырастет мощность на 3-5%.

Кроме этого, программы для изменения характеристик ЭБУ позволяют регулировать от 40 до 200 параметров в зависимости от типа программы и ее функциональности. Например, есть возможность влиять на угол опережения зажигания, а это адаптирует двигатель под тот или иной бензин, или газ.

Некоторые блоки управления позволяют вносить изменения не безвозвратно, а в любой момент переключиться на заводские настройки, если что-то пошло не так. Таким образом, можно внести свои изменения в карту блока управления, но в любой момент отказаться от них и пользоваться стоковыми настройками.

Как настроить электронный блок управления

Для тех, кто занимается чиповкой блоков управления постоянно, процедура рутинная. Если же мы беремся за это впервые, нужно быть крайне внимательным, поскольку любое необдуманное действие может вывести из строя чип ЭБУ.

На всех полуторалитровых моторах Дэу Ланос установлен блок управления двигателем семейства GM Delco IEFI-6. Они отличаются от блоков управления 1,6-литровых моторов GM Delco ITMS-6F. В таких блоках управляющая информация может быть залита на один из двух носителей:

Запоминающее устройство EEPROM, микросхема.

Флеш-накопитель Flash AM29F.

Разница в том, что информацию на носителе Flash АМ29F можно заменить своими руками, не разбирая блок управления и ничего оттуда не выпаивая. Микросхема EEPROM стирается обычной ультрафиолетовой лампой, но залить на нее прошивку сложнее, для этого используется специальный программатор, который стоит дорого, плюс он требует собственного программного обеспечения.

Flash АМ29F и ее модификации хороши тем, что имеют дополнительное неиспользуемое дисковое пространство. Следовательно, это как раз тот случай, когда можно оставить заводскую прошивку, но при этом залить свою со всеми необходимыми настройками.

Прошивку можно прописать самому, но можно и скачать готовую. Как правило, все прошивки бесплатные, но в то же время, авторы редко дают гарантию работоспособности программы, хотя и оказывают консультативную поддержку.

Чтобы прописать собственную прошивку, придется потратиться на профессиональное программное обеспечение. Стоит это порядка 300-500 долларов и едва ли такой вариант подойдет для обычного пользователя. Поэтому можно пойти другим путем — скачать старую бесплатную программу и своими руками корректировать каждый параметр.

Конечно, для этого необходимо подключиться к ЭБУ с помощью компьютера с установленной программой для корректировки прошивки. Сделать это можно, используя адаптер для USB K-Line. Из наиболее популярных программ корректнее всего работают !Tyranus Daewoo Scanner, Delco-1211, 1213, SensDiagnostika. Эти программы бесплатные, а по функционалу не уступают платным программаторам.

Подводим итоги

Мы выяснили, что в электронном блоке управления двигателем Дэу Ланос может быть установлен один из двух запоминающих устройств, на которых записана прошивка — накопитель EEPROM или микросхема Flash AM29F. Первую не удастся прошить без программатора, этот процесс показан на видео.

Flash AM29F или его модификации можно прошить с помощью бесплатного программного обеспечения, компьютера и адаптера USB K-Line (USB KKL-Line).

Важно учитывать, что приступая к работе с электронными блоком управления, необходимо быть уверенным в том, что все системы двигателя работают нормально. В противном случае прошивка может только навредить.

Самостоятельный ремонт «мозга» автомобиля

Замена ЭБУ на Шевроле Ланос своими руками – пошаговая инструкция

Для замены ЭБУ Шевроле Ланос необходимо выполнить следующий порядок действий:

1. Перед снятием блока управления отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи, нажав фиксатор колодки жгута проводов системы управления двигателем.
2. Опускаем скобу колодки
3. Отсоединяем колодку жгута проводов от разъема блока управления. Аналогично отсоединяем от разъема блока управления другую колодку жгута проводов.
4. Ключом Torx T-25 отворачиваем три винта крепления блока к кронштейну и снимаем блок управления.
5. Устанавливаем электронный блок управления в обратной последовательности.

ЭБУ Шевроле Ланос – самостоятельная диагностика неисправностей

Многие считают, что диагностика системы управления двигателем – удел высококвалифицированных специалистов. Между тем в контроллере Шевроле Ланос (ЭБУ — электронный блок управления) имеется достаточно мощная встроенная система самодиагностики (реализованная на программно–аппаратном уровне), что значительно облегчает поиск возможных неисправностей даже непрофессионалу.

Диагностировать работоспособность ЭБУ Шевроле Ланос я рекомендую в два этапа:

• Первый этап, визуальный осмотр и диагностика по неисправностям
• Диагностика при помощи сканера.

Как это сделать? Да очень просто! Выход из строя электронного блока управления имеет ряд характерных только ему особенностей. Например:

1. Загорается лампа контроллер Check
2. Отсутствие реакции на Лямба регулирование, датчик температуры и датчик положения дроссельной заслонки
3. Нет сигналов управления форсунками, бензонасосом, клапаном холостого хода и другими исполнительными механизмами.
4. Отсутствует связь с диагностическим прибором.
5. Физические повреждение блока (сгоревшие радиоэлементы и проводники)

Если вы обнаружили выше упомянутые неисправности необходимо переходить ко второму этапу диагностики, а именно сканированию ошибок.

На следующем этапе проверки без специального оборудования не обойтись. Соединиться с контроллером автомобиля для чтения диагностических данных можно при помощи диагностического тестера (отдельно приобретаемый прибор) или компьютера с установленной специальной программой.

Кроме программы, необходимо приобрести так называемый диагностический адаптер К-линии (VAG-COM USB KKL адаптер), поддерживающий протокол KWP2000 (также известный как OBD-II) — адаптер предназначен для передачи данных с автомобиля в USB-порт компьютера.

Протокол KWP2000, также известный как OBD-II, и дал название разъему диагностики, который расположен как я уже говорил ранее под капотом, и к которому нужно будет подключить адаптер. Из всего модельного ряда Шевроле, только в «Ланос» он расположен так удобно. Остальным автовладельцам приходится помучаться с его подключением.

Номер которого необходимо переопределить на 1-4 (1, 2, 3 или 4 — именно с этими номерами портов работает KWP_D). Подключаем разъем диагностики, включаем зажигание и запускаем программу. После непродолжительной паузы система выдает сообщение, что связь установлена – можно приступать к диагностике.

Каждый двигатель имеет так называемые типовые параметры – базовые технические характеристики, описывающие нормальную работу двигателя, которые и берутся для сравнения с измеренными в процессе диагностики значениями. Если провести аналогию – это, например, температура тела здорового человека (типовой параметр 36.6 °C). Ниже будет рассмотрена последовательность диагностики на примере восьмиклапанного двигателя объемом 1.6 литров. Все измерения будем проводить на заведенном двигателе в режиме холостого хода.

Первое, на что следует обратить внимание – параметр DTC (наличие сохраненных ошибок):

Если ошибки есть, переходим на вкладку «Коды» и смотрим номер ошибки вместе с расшифровкой. Всевозможные коды ошибок и пояснения к ним легко найти в Интернете. Если ошибок нет, это еще не означает, что с двигателем все в порядке. Например, при завышенных оборотах холостого хода ЭБУ может воспринимать сигнал с неисправного датчика ДПДЗ (датчик положения дроссельной заслонки) как нажатую водителем педаль газа, и не выдавать при этом никакой ошибки.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

ЭБУ Шевроле Ланос – самостоятельная диагностика неисправностей

Многие считают, что диагностика системы управления двигателем – удел высококвалифицированных специалистов. Между тем в контроллере Шевроле Ланос (ЭБУ — электронный блок управления) имеется достаточно мощная встроенная система самодиагностики (реализованная на программно–аппаратном уровне), что значительно облегчает поиск возможных неисправностей даже непрофессионалу.

Диагностировать работоспособность ЭБУ Шевроле Ланос я рекомендую в два этапа:

• Первый этап, визуальный осмотр и диагностика по неисправностям
• Диагностика при помощи сканера.

Как это сделать? Да очень просто! Выход из строя электронного блока управления имеет ряд характерных только ему особенностей. Например:

1. Загорается лампа контроллер Check
2. Отсутствие реакции на Лямба регулирование, датчик температуры и датчик положения дроссельной заслонки
3. Нет сигналов управления форсунками, бензонасосом, клапаном холостого хода и другими исполнительными механизмами.
4. Отсутствует связь с диагностическим прибором.
5. Физические повреждение блока (сгоревшие радиоэлементы и проводники)

Если вы обнаружили выше упомянутые неисправности необходимо переходить ко второму этапу диагностики, а именно сканированию ошибок.

На следующем этапе проверки без специального оборудования не обойтись. Соединиться с контроллером автомобиля для чтения диагностических данных можно при помощи диагностического тестера (отдельно приобретаемый прибор) или компьютера с установленной специальной программой.

Кроме программы, необходимо приобрести так называемый диагностический адаптер К-линии (VAG-COM USB KKL адаптер), поддерживающий протокол KWP2000 (также известный как OBD-II) — адаптер предназначен для передачи данных с автомобиля в USB-порт компьютера.

Протокол KWP2000, также известный как OBD-II, и дал название разъему диагностики, который расположен как я уже говорил ранее под капотом, и к которому нужно будет подключить адаптер. Из всего модельного ряда Шевроле, только в «Ланос» он расположен так удобно. Остальным автовладельцам приходится помучаться с его подключением.

Номер которого необходимо переопределить на 1-4 (1, 2, 3 или 4 — именно с этими номерами портов работает KWP_D). Подключаем разъем диагностики, включаем зажигание и запускаем программу. После непродолжительной паузы система выдает сообщение, что связь установлена – можно приступать к диагностике.

Каждый двигатель имеет так называемые типовые параметры – базовые технические характеристики, описывающие нормальную работу двигателя, которые и берутся для сравнения с измеренными в процессе диагностики значениями. Если провести аналогию – это, например, температура тела здорового человека (типовой параметр 36.6 °C). Ниже будет рассмотрена последовательность диагностики на примере восьмиклапанного двигателя объемом 1.6 литров. Все измерения будем проводить на заведенном двигателе в режиме холостого хода.

Первое, на что следует обратить внимание – параметр DTC (наличие сохраненных ошибок):

Если ошибки есть, переходим на вкладку «Коды» и смотрим номер ошибки вместе с расшифровкой. Всевозможные коды ошибок и пояснения к ним легко найти в Интернете. Если ошибок нет, это еще не означает, что с двигателем все в порядке. Например, при завышенных оборотах холостого хода ЭБУ может воспринимать сигнал с неисправного датчика ДПДЗ (датчик положения дроссельной заслонки) как нажатую водителем педаль газа, и не выдавать при этом никакой ошибки.

ЭБУ Шевроле Ланос – какие функции выполняет

Кроме того, в соответствии с заложенным алгоритмом ЭБУ управляет работой электродвигателя вентилятора системы охлаждения двигателя и электромагнитной муфты включения компрессора кондиционера, выполняет функцию самодиагностики элементов системы и оповещает водителя о возникших неисправностях.

Схема электронной системы управления двигателем: 1 -аккумуляторная батарея; 2 -замок зажигания; 3 -электронный блок управления двигателем (ЭБУ); 4 – колодка диагностики; 5 -датчик абсолютного давления воздуха ВО впускном коллекторе; 6 -датчик температуры воздуха во впускном трубопроводе; 7 -датчик детонации; 8 -датчик температуры охлаждающей жидкости; 9 -управляющее реле вентиляторов системы охлаждения; 10 – реле электродвигателя основного вентилятора; 11 – реле электродвигателя дополнительного вентилятора; 12 -электровентиляторы системы охлаждения; 13 – комбинация приборов; 14 -датчик фаз; 15 -диагностический и управляющий датчики концентрации кислорода; 16 -датчик неровной дороги; 17 -реле компрессора кондиционера; 18 -компрессор кондиционера; 19 -датчик скорости автомобиля; 20 -реле топливного насоса; 21 -топливный модуль; 22 – электромагнитный клапан продувки адсорбера; 23 -катушка зажигания; 24 -клапан рециркуляции отработавших газов; 25 – регулятор холостого хода; 26 -дат чик положения дроссельной заслонки; 27 -форсунка; 28 -датчик положения коленчатого вала

При выходе из строя отдельных датчиков и исполнительных механизмов ЭБУ включает аварийные режимы, обеспечивающие работоспособность двигателя.

Количество топлива, подаваемого форсунками, определяется продолжительностью электрического сигнала от ЭБУ. Электронный блок отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность сигнала) Для увеличения количества подаваемого топлива длительность сигнала увеличивается, а для уменьшения подачи топлива — уменьшается.

Система управления двигателем наряду с электронным блоком управления включает в себя датчики, исполнительные устройства, разъемы и предохранители.

Диагностика Шевроле Ланос своими руками: 1.5, 1.6, 2001-2006, 2007, 2008

Диагностика по моделям авто 1 комментариев 31 июля 2019 Просмотров: 6954 Рейтинг:

Chevrolet Lanos оснащен электронной системой управления двигателем, во главе которой стоит ЭБУ. Возможность диагностики позволяет владельцу произвести сервис в домашних условиях. Это облегчает поиск неисправностей и их устранение. Ранее мы уже рассматривали вопрос о «Диагностике Дэу Ланос». В этой же статье подробнее разберём конкретную модель «Шевроле Ланос»

На Ланос, у зависимости от года выпуска, предусмотрено два типа разъемов: Евро-2 (GM-12) и Евро-3 (OBD2). Рассмотрим пример диагностики авто с двигателями 1.4 и 1.6 л.

Материал подойдёт владельцам автомобилей: Chevrolet Lanos.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ. Статья так же содержит рекомендации: какой автосканер и программу выбрать для диагностики Шеви Ланос. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.

Автор сайта elm327-obd2.ru

Профилактика ЭБУ Шевроле Ланос

Ремонт ЭБУ Шевроле Ланос – процедура недешевая. Потому каждому автовладельцу хотелось бы, чтобы ее требовалось проводить как можно реже. Что же нужно делать для того, чтобы добиться этой цели?

Учитывая частотные причины неполадок, следует позаботиться о том, чтобы избавить электронные модули от воды (в частности, тут важна герметичность корпуса), а также своевременно чистить системы охлаждения, потому что если они не в порядке, то перегреться может вообще что угодно. Что же касается избыточной вибрации, то она вообще плохо сказывается и на здоровье водителя, и на всех без исключения системах автомобиля. Так что если вы ее заметили – желательно обращаться в ремонт, пока не стало поздно.

Ремонт блоков управления, если до него доходит дело, лучше всего доверять таким специалистам, которые знают в этом толк и имеют значительный опыт. Лишь так вы можете быть уверены, что все будет сделано как надо и в короткие сроки, а самое главное – в дальнейшем проблем возникать уже не будет.

Как и где найти ЭБУ на автомобиле Шевроле Ланос

Владимир Губерниев, опытный автомеханик и специалист по автомобилям, приветствует вас! Сегодня мы рассмотрим вопрос, где находится электронный блок управления (ЭБУ) на автомобиле Chevrolet Lanos.

Что такое ЭБУ и его функции

Прежде всего, давайте разберемся, что такое ЭБУ и какую роль оно играет в работе автомобиля. ЭБУ (электронный блок управления) — это устройство, которое принимает, обрабатывает и анализирует информацию, полученную от различных датчиков на автомобиле. Он отвечает за правильную работу многих систем и компонентов, включая впрыск топлива, зажигание и контроль выбросов.

Главная функция ЭБУ заключается в том, чтобы поддерживать оптимальные параметры работы двигателя, обеспечивая плавную и эффективную работу автомобиля. Он принимает данные от датчиков, а затем анализирует их, принимая управляющие решения и передавая соответствующие команды системам двигателя.

Где находится ЭБУ на Шевроле Ланос

На автомобиле Chevrolet Lanos электронный блок управления (ЭБУ) расположен в моторном отсеке. Обычно, его местоположение на Шевроле Ланос может быть разным, в зависимости от года выпуска и комплектации автомобиля. В большинстве случаев, вы сможете найти ЭБУ поблизости к двигателю или рядом с блоком предохранителей.

Для более точной информации о местонахождении ЭБУ на вашем конкретном автомобиле, рекомендуется обратиться к руководству по эксплуатации или консультации с сертифицированным автосервисом.

Вывод

Находим ЭБУ на Шевроле Ланос можно в моторном отсеке рядом с двигателем или рядом с блоком предохранителей. Обратитесь к руководству по эксплуатации или обратитесь за помощью в сертифицированный автосервис, чтобы получить более подробную информацию о месте расположения ЭБУ и его особенностях на вашем конкретном автомобиле.
