Как выставить зажигание на москвич 2140

Как выставить зажигание москвич 2140

Если установлено позднее зажигание, то из-за не­полноты сгорания рабочей смеси двигатель теряет мощ­ность, приемистость, перегревается и расходует значи­тельно больше топлива. В другом крайнем случае (если установлено слишком раннее зажигание) могут возник­нуть детонационные стуки, также уменьшается мощ­ность двигателя, возможны прогорания поршней, кла­панов и пр.

Сервисная книжка предопределяет проверку и уста­новку момента зажигания через каждые 10000 км пробега автомобиля.

Установка момента зажигания производится в сле­дующей последовательности.

1. Освободив защелки, снимите крышку распределителя.

2. Поверните коленчатый вал двигателя пусковой рукояткой до приближения токоразносной.п ластины ро­тора к зажиму 3. (см. рис. 9) низкого напряжения кор­пуса распределителя. Этому положению ротора соот­ветствует такт сжатия в первом цилиндре. Продолжая вращать вал, установите поршень первого цилиндра в положение, соответствующее моменту проскакивания искры между электродами свечи (10° до в. м. т.).

При этом первая метка 4 (см. рис. 6) на шкиве ко­ленчатого вала должна совпасть с острием установоч­ного штифта 2. 3. Ослабьте гайку 8 (см. рис. 9) шпильки, стягива­ющей пластины 7 и 9 октан-корректора распределителя, и установите его корпус в среднее положение. Для это­го совместите_: стрелку 6 подвижной пластины 9 октан-корректора (жестко связанной с корпусом распреде­лителя) с нулевой отметкой шкалы, нанесенной на пластине 7 (перемещающейся относительно корпуса распределителя), закрепляющей распределитель зажи­гания при помощи шпильки 4 на двигателе, и затяните гайку 8. 4. Подсоедините контрольную лампу к зажиму 3 и массе (можно воспользоваться подкапотной или переносной лампой). 5. Включите зажигание. Ослабьте гайку шпильки 4 крепления пластины 7 к двигателю и поверните кор­пус прерывателя против часовой стрелки до замыкания его контактов (лампа при этом погаснет); поджимая пальцем ротор по часовой стрелке, медленно поверните корпус прерывателя в том же направлении до тех пор, пока не загорится контрольная лампа, что соответст­вует началу размыкания контактов прерывателя 6. Проверьте точность установки контактов прерыва­теля на размыкание, провертывая кул "а чок по часовой стрелке и одновременно слегка прижимая к нему паль­цем рычажок 15; при этом контрольная лампа погас­нет или уменьшится свечение ее нити.- 7. Если проверка показывает, что момент зажигания установлен правильно, то, не меняя положения корпу­са распределителя, затяните гайку шпильки 4 крепления пластины 7 к двигателю, выключите зажигание, по ставьте на место и закрепите крышку распределителя. Если при установке момента зажигания были выну­ты провода высокого напряжения из крышки распре­делителя, то необходимо их установить обратно в соответствии с последовательностью работы цилиндров (1—3—4—2), учитывая, что ротор, вращается против часовой стрелки. Корректировка момента зажигания допускается с учетом возможных индивидуальных дан­ных эксплуатируемого автомобиля (степень сжатия, ха­рактеристика изменения углов "о пережения зажигания) и, в особенности, качества бензина. Необходимость пос­ледней определяется в дорожных условиях при полностью прогретом двигателе. Если при резком полном на­жатии на педаль управления дросселями при движении на прямой передаче прослушиваются сильные детона­ционные стуки, не исчезающие по мере увеличения ско­рости, та зажигание надо сделать более поздним; если при этих же условиях детонационные стуки вообще не прослушиваются, а частота вращения коленчатого вала двигателя медленно возрастает, значит зажигание на­до сделать более ранним. Подобного рода проверку сле­дует проводить на бензине АИ-93.

При необходимости корректирования начальной установки момента зажигания предварительно ослабьте гайку 8, после чего поверните корпус распределителя в требуемом направлении.

На неподвижной пластине 7 октан-корректора име­ются обозначения + (опережение зажигания) и — ( запаздывание зажигания), определяющие соответству­ющие направления перемещения стрелки 6 пластины 9. Смещение стрелки октан-корректора на одно деление изменяет начальную установку зажигания на 4°.

Владельцу классической модели российского автопрома необходимо знать, как выставить зажигание на Москвиче-412. Это достаточно элементарный процесс, который тем не менее может создать сложности, если не знать порядок действий. Именно о том, как осуществляется установка зажигания на Москвич 2140 и другие модели марки и пойдет речь в этой статье.

Зачем выставлять зажигание?

Если вы правильно установите момент зажигания, то это напрямую повлияет на динамику автомобиля. Также это позволит экономить топливо. При слишком позднем зажигании, двигатель перегревается, рабочая смесь не полностью сгорает и от этого также падает мощность.

Если же двигатель будет запускаться слишком рано, то это может спровоцировать детонационные стуки в двигателе. Из-за этого могут даже перегореть клапаны и поршни.

Инструкция по установке

Для работы вам потребуют такие инструменты, как набор ключей и контрольная лампа.

Порядок действий по выставлению зажигания Москвича-412 следующий:

1. Вначале, снимите клапанную крышку. Далее используйте пусковую рукоятку и проверните коленвал. Продолжайте до тех пор, пока отметка на нем совпадет с острием штифта на блоке, также метка на звездочке с меткой на головке цилиндров.
2. Освободите защелки, снимите крышку тамблера. Ключом на «10» открутите две гайки, поднимите тамблер. Бегунок нужно выставить напротив провода первого цилиндра.
3. Теперь установите тамблер на место и закрутите. Запустите двигатель. Используя ключ на «12» нужно ослабить шестигранник внизу распределителя. При работающем двигателе, вам нужно будет поворачивать трамблер, пока не услышите ровную работу мотора. Это метод выставления зажигания на слух.
4. Также регулировка может осуществляться через контрольную лампу. После того, как вы совместите метки и направьте бегунок, вам нужно ослабить крепление трамблер. Один провод контрольной лампы нужно подсоединить к клемме низкого напряжения, другой – к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до загорания лампочки, это и будет момент зажигания.

Проверка правильности установки

Наиболее точным методом проверки установки зажигания является выставляться через испытание на ходу. Для этого вам нужно разогнаться на ровной дороге до 55-60 км/ч, а потом дать полный газ. Разгон осуществляется на четвертой передаче. Если после резкой подаче топлива возникает стук, нужно выставить более позднее зажигание. Добивайтесь того, чтобы были слышны только 1-2 легких стука.

Схема подключения замка зажигания

Чтобы установить новый ЗЗ, схема ваших действий должна быть следующей:

• отсоедините массовый провод от аккумулятора;
• установите ключ в положение «0» замка зажигания;
• теперь нужно отсоединить электропроводку от клемм контактного устройства замка;
• выверните четыре болта крепления кронштейна замка на рулевой колонке и снимите его крышку, а потом и весь кронштейн с замком;
• теперь выверните из кронштейна 3 винта крепления замка, затем снимите пружинные шайбы винтов и резиновую втулку;
• используя отвертку, утопите плоскую пружину и выверните замок из кронштейна;
• установка нового устройства производится в обратном порядке.

Фотогалерея «Замена замка зажигания и его устройства»

Установка и ремонт тамблера

Тамблер, он же привод зажигания, может иметь разные неисправности: трещины в крышке, загрязнение или увлажнение контакта, нарушение контакта в цепи питания. Вы можете решить, как их все, так и просто заменить деталь.

Для подключения новой детали вам нужно будет проверить правильность установки валика в корпусе. Затем, сняв крышку тамблера, вставьте хвостовик в корпус привода распределителя на двигателе. Поворачивайте его до тех пор, пока не произойдет совмещение шипов плавающей муфты.

Далее затяните гайку крепления хвостовика распределителя к корпусу привода. Установите крышку. Затем, вставьте высоковольтные провода от свечей зажигания в порядке работы цилиндров 1-3-4-2 с учетом вращения ротора распределителя.

Наконечник высоковольтного провода от свечи первого цилиндра устанавливается в гнездо клеммы над низковольтной клеммой в корпусе. Далее, провод, идущий от катушки зажигания, вставляется в центральное гнездо крышки. Остается подсоединить к низковольтной клемме провод, идущий от такой же на катушке.

Теперь подсоедините трубку вакуумного регулятора. Установка завершена.

Видео «Как правильно выставить зажигание на Москвич 2140»

Давно засело у меня желание поэкспериментировать с системой зажигания. Родная контактная система работает отменно. Зимой машинка заводилась только так. За всё время службы я ни разу не регулировал контакты, не чистил их. Были пару раз подозрения, когда пропадала искра, но они не оправдывались, а связано это было с ВВ проводами. Но после установки Теслы и эта проблема пропала.
И всё же, я не смог упустить возможность испробовать что-то новенькое, более современное, что ли.
Ещё прошлой осенью я купил БСЗ. Сначала катушку, потом коммутатор, трамблер был последним в этом списке. Не хотелось ставить волговский. Искал именно москвичевский московского производства. И всё же, мне удалось его выцепить и купить.
И вот, вроде бы и комплект собран, но ставить БСЗ я не торопился. Понемногу поменял провода на Теслу, как писал выше. А комплектик так и продолжал возить в багажнике, ожидая того самого момента-озорения. То ли лень, то ли не желание расставаться с той системой, которая меня вполне устраивает, но добрался я до его установки только сегодня.
В часиков 10 приехал в гараж, достал комплект и принялся устанавливать.

Обычная перестановка трамблера осложнялась тем, что у меня привод трамблера старого образца. Но и это я заранее предусмотрел. Новый привод также ездил в пакете вместе с комплектом.

По установке достаточно просто. Для начала выставляем зажигание по первой риске шкива коленвала.

При этом, носик бегунка трамблера смотреть должен на вв провод на крышке трамблера первого цилиндра (предварительно снимаем крышку с самого трамблера, разумеется). Дальше раскручиваем крепление трамблера к приводу старого образца (он держится на одной гайке). Вынимаем трамблер из привода.

Заглядываем внутрь привода. Паз, с которым зацепляется муфта распределителя, должен быть практически параллелен двигателю. На изображении ниже изображено как именно.

Дальше раскручиваем вторую гайку, которая держит привод трамблера на штатном месте, слегка поддеваем его отверточкой. Здесь аккуратно. Возможно у вас стоит прокладочка под приводом. Постарайтесь ее не повредить.

У меня прокладки не оказалось. Вместо этого там был красный герметик. Черт, неужели я им мазал во время капиталки? Вынимаем старый привод.
Вырезал из паранита прокладку и воткнул привод нового образца так, что б паз внутри привода стоял в таком же положении, как в старом. Возможно, придется несколько раз пытаться ставить, вынимая и прокручивая отверткой этот самый паз. У меня вышло с первого раза, хотя и рассек себе палец, когда насаживал на болты привод (надо было в паранитовой прокладке сделать больше отверстия под болты). Ну да ладно.

И так, новый привод у нас стоит. Старый — на полку.
Немного отвлекусь на этом моменте. Как видно по фото, есть следы масла. Наверное, сопливит передняя крышка блока. Некрасивая картина, однако. Хотя под крышку ставил прокладку. Попробую немного дожать гайки. Может поможет.
Просто необходимо постоянно обследовать двигатель на следы подтеков для избежания дальнейших неприятностей.

Вот теперь прелюдия закончены и мы начинаем установку того самого БСЗ.
Снимаем крышку с трамблера (уже бесконтактного)) и выставляем носик бегунка в сторону вв провода первого цилиндра. Что б не перепутать провода на крышке я советую просто переставить их на новую крышку по аналогии и отложить ее (она нам пока не нужна). Кстати, крышечку я тоже купил новую. С медными контактами.

Вставляем трамблер в привод. Так, что б он встал в паз. Для этого можно немного покрутить бегунок. Как встанет — не спешите его закручивать на родном месте. Нам ещё выставлять зажигание. Трамблер установлен. Можно подключить косу к трамблеру. И вернуть на место его крышку.

Теперь катушка.
У нашей катушки 3 контакта: "К", "ВК" и "Б".

На катушке от 2108 контакта только два + и -. + Соответствует "Б", а минус — "К".
На "ВК" москвичевской катушки идет провод от стартера. Мы его просто отключаем и изолируем. Желательно отключить его и на самом стартере.
Провод с "Б" родной катушки прикрутить на клемму "Б" новой. На клемму "К" старой катушки шел провод с трамблера, теперь его нет (он ушел со старым трамблером), клемма "К" новой катушки подключаеться к коммутатору согласно схеме ниже.

Теперь ставим катушку на место москвичевской.
Дальше дело за коммутатором. Выбирая место для установки позаботьтесь о том, что б он хорошо прилегал к кузову, так как коммутатор прилично нагревается во время работы и должна быть хорошая теплоотдача.
Я выбрал место для коммутатора на правом брызговике под водостоками.

Не забываем подключить проводок от массы. Контакт должен быть хорошим, иначе будет гореть коммутатор! Можно кинуть на отдельный болт. Я этого делать не стал.
Забыли подключить шлангочек на вакуум-корректор трамблера. Исправляемся.
Пора настраивать зажигание.
Для этого я использовал вот такой прибор.

Настраивал по инструкции выше. Настройка простая и удобная.
Подключаем косу к коммутатору.
Заводим двигатель, слушаем его работу. Если всё хорошо — затягиваем привод трамблера, что б он замер. Главное — не переусердствовать. Иначе можно сломать.
Работа сделана.
Как вы заметили, я сложил провода в гофру для эстетики.

Благодарим себя за проделанную работу. И если не нужно за руль — можем даже выпить пивка или чего по-крепче)
Знаю, что информации по установке бесконтактной системы зажигания на москвич много, но надеюсь, и моя статья кому-то пригодится.
От себя добавлю: при первой попытке двигатель завелся моментально. Но трамблер всё же подкручивал второй раз, выставляя оптимальное зажигание. Домой добрался уже на новой системе. Пока что-то конкретное по ощущениям сложно сказать, так как КСЗ работало безупречно. Теперь в багажнике таскаю с собой КСЗ))

А вот тахометр перестал показывать правильные показания. Если кто-то поможет с подключением — буду рад.
От тахометра у меня идёт три провода. На массу, зажигание и провод, который шёл на катушку клемму +12v.
Теперь же этот провод должен быть подключен к коммутатору на 1 контакт. Он же идет на клемму катушки — "к" (-). Тахометр работает, но показывает белиберду. Занижены показания на 700-1000 оборотов. Буду благодарен за советы.
И так, продолжим.
Собираюсь поездить, посмотреть и только потом решить что именно оставлю.
Я не ортодоксален. Приемлю новинки, поэтому готов принять и БСЗ.
Но есть моменты, которые меня в нем беспокоят.
Во-первых, это коммутатор. Выход его из строя где-то в дороге пощипает нервы. Это исправимо прибором "аварийное зажигание", но если и он выйдет из строя?
Во-вторых, это аналогичная ситуация с датчиком холла. Кстати, возить запасной с собой теперь нужно в обязательном порядке.
И если каждый автолюбитель стремится сократить цепь вероятных поломок, то с БСЗ, этого явно не будет, так как появляются дополнительные ингридиенты нашей системы зажигания:ДХ и коммутатор, предрасположенные к поломке.

Кто внимательный — тот заметил инжекторный топливный фильтр. Было решено ставить его, так как я снова попал к карбюраторщику на чистку. До этого стоял топливный фильтр "БИГ" грубой очистки. Но и он не справился. До него — топливный фильтр ниточного типа. До него — с угольной очисткой. В общем, засирается славный солекс. Так что делаю ставку на фильтр от инжектора.

С бесконтактной системой свечи Brisk уступили свое место свечам NGK.

Ну и на последок, ещё один совет:
Проверяйте состояние крышки радиатора!
Я туда не заглядывал полгода. По бачку смотрел, что работает и хорошо. Что туда смотреть? А зря.

И это "чего-то" плавает где-то в радиаторе (надеюсь).
Хорошо, что у нас циркуляция ОЖ в радиаторе сверху вниз, а не наоборот.
Так что, следите за своими железными конями постоянно. И не важно, дырявое ведро это или современная со всеми наворотами иномарка. Любой автомобиль требует к себе ухода.
И будьте взаимовежливы.

Долговечность, экономия топлива, динамика автомобиля, токсичность выхлопных газов, то есть основные причины работы двигателя и автомобиля во многом определяются правильными моментами зажигания.

Если зажигание устанавливается позже, из-за неполного сгорания рабочей консистенции, двигатель теряет мощность, реакцию дросселя, перегревается и потребляет гораздо больше топлива. В противном случае (если установлено очень преждевременное зажигание) может возникнуть детонация, мощность двигателя также будет уменьшена, поршни, клапаны и т. Д. Могут сгореть.

Сервисная книга предназначена для проверки и установки времени зажигания на каждые 10 000 км транспортного средства.

Время зажигания устанавливается в следующей последовательности.

1. После освобождения защелок снимите крышку распределителя.

2. Поверните коленчатый вал двигателя с помощью рычага стартера, пока опорная плита не приблизится к пластине ротора к зажиму. 3. (см. рис. 9) корпус распределителя низкого напряжения. Эта позиция ротора соответствует такту сжатия в первом цилиндре. Продолжая вращать вал, установите поршень первого цилиндра в положение, соответствующее моменту, когда искра прыгает между электродами свечи зажигания (10 ° В).

При всем этом первый лейбл 4 (см. рис. 6) на шкиве коленвала должен соответствовать наконечник установочного штифта 2.

3. Ослабьте гайку 8 (см. рис. 9) шпильки, зажимные пластины 7 и 9 распределитель октан-корректора и установить его корпус в среднее положение. Для этого объединить_: стрела 6 прокатная пластина 9 октановый корректор (агрессивно соединенный с корпусом распределителя) с нулевой отметкой на шкале, напечатанной на табличке 7 (перемещается относительно корпуса распределителя), фиксирующей распределитель зажигания с помощью штифта 4 на двигатель и затянуть гайку 8.

4. Подсоедините контрольную лампу к зажиму. 3 и вес (можно использовать моторный отсек или переносную лампу).

5. Включить зажигание. Ослабьте гайку шпильки 4 прикрепите пластину 7 к двигателю и вращайте корпус переключателя против часовой стрелки, пока его контакты не закроются (лампа погаснет); нажимая ротор пальцем по часовой стрелке, медленно поворачивайте корпус переключателя в том же направлении, пока не загорится индикатор, соответствующий началу контактов переключателя.

6. Проверьте точность разомкнутых контактов переключателя, проверьте на прохладу "и забить по часовой стрелке и сразу нажать рычаг против него пятнадцать; при этом контрольная лампа гаснет или свечение ее нити уменьшается.

7. Если проверка показывает, что момент зажигания установлен правильно, затяните гайку шпильки, не меняя положение корпуса распределителя. 4 прикрепив пластину 7 к двигателю, выключите зажигание, замените его и закройте крышку распределителя.

Если провода наибольшего напряжения были сняты с крышки коллектора во время зажигания, их необходимо установить обратно в соответствии с последовательностью цилиндров (1-3-4-4), учитывая, что ротор вращается против часовой стрелки. Коррекция момента зажигания допускается с учетом вероятных персональных данных подержанного автомобиля (коэффициент сжатия, характерный для конфигурации углов "перегрузка зажигания) и в особенности свойства бензина. Потребность в последнем определяется дорожными критериями со 100% прогретым двигателем. Если вы резко нажимаете педаль газа во время движения по прямой передаче, чувствуются сильные детонационные удары, которые не исчезают при увеличении скорости, зажигание должно быть выполнено позже; если детонация вообще не слышна по одним и тем же критериям обнаружения детонации и скорость двигателя медленно увеличивается, это означает, что зажигание должно быть выполнено раньше. Аналогичное испытание следует провести на бензине АИ-93.

Если вам нужно отрегулировать начальную настройку времени зажигания раньше, ослабьте гайку 8, затем поверните корпус распределителя в нужном направлении.

На неподвижной пластине 7 октанового корректора имеются показания (время зажигания) и. (задержка зажигания), которые определяют соответствующее направление движения стрелки 6 учет 9. Стрелка коррекции смещения октана на одно деление изменяет начальные параметры зажигания на 4 °.

Владельцу классической модели российского автопрома необходимо знать, как выставить зажигание на Москвиче-412. Это достаточно элементарный процесс, который тем не менее может создать сложности, если не знать порядок действий. Именно о том, как осуществляется установка зажигания на Москвич 2140 и другие модели марки и пойдет речь в этой статье.

Зачем выставлять зажигание?

Если вы правильно установите момент зажигания, то это напрямую повлияет на динамику автомобиля. Также это позволит экономить топливо. При слишком позднем зажигании, двигатель перегревается, рабочая смесь не полностью сгорает и от этого также падает мощность.

Если же двигатель будет запускаться слишком рано, то это может спровоцировать детонационные стуки в двигателе. Из-за этого могут даже перегореть клапаны и поршни.

Инструкция по установке

Для работы вам потребуют такие инструменты, как набор ключей и контрольная лампа.

Порядок действий по выставлению зажигания Москвича-412 следующий:

1. Вначале, снимите клапанную крышку. Далее используйте пусковую рукоятку и проверните коленвал. Продолжайте до тех пор, пока отметка на нем совпадет с острием штифта на блоке, также метка на звездочке с меткой на головке цилиндров.
2. Освободите защелки, снимите крышку тамблера. Ключом на «10» открутите две гайки, поднимите тамблер. Бегунок нужно выставить напротив провода первого цилиндра.
3. Теперь установите тамблер на место и закрутите. Запустите двигатель. Используя ключ на «12» нужно ослабить шестигранник внизу распределителя. При работающем двигателе, вам нужно будет поворачивать трамблер, пока не услышите ровную работу мотора. Это метод выставления зажигания на слух.
4. Также регулировка может осуществляться через контрольную лампу. После того, как вы совместите метки и направьте бегунок, вам нужно ослабить крепление трамблер. Один провод контрольной лампы нужно подсоединить к клемме низкого напряжения, другой – к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до загорания лампочки, это и будет момент зажигания.

В видео ниже вы узнаете, как выставляется зазор кулачка (автор ролика — Гараж в СССР).

Проверка правильности установки

Наиболее точным методом проверки установки зажигания является выставляться через испытание на ходу. Для этого вам нужно разогнаться на ровной дороге до 55-60 км/ч, а потом дать полный газ. Разгон осуществляется на четвертой передаче. Если после резкой подаче топлива возникает стук, нужно выставить более позднее зажигание. Добивайтесь того, чтобы были слышны только 1-2 легких стука.

Схема подключения замка зажигания

Чтобы установить новый ЗЗ, схема ваших действий должна быть следующей:

• отсоедините массовый провод от аккумулятора;
• установите ключ в положение «0» замка зажигания;
• теперь нужно отсоединить электропроводку от клемм контактного устройства замка;
• выверните четыре болта крепления кронштейна замка на рулевой колонке и снимите его крышку, а потом и весь кронштейн с замком;
• теперь выверните из кронштейна 3 винта крепления замка, затем снимите пружинные шайбы винтов и резиновую втулку;
• используя отвертку, утопите плоскую пружину и выверните замок из кронштейна;
• установка нового устройства производится в обратном порядке.

Фотогалерея «Замена замка зажигания и его устройства»

Установка и ремонт тамблера

Тамблер, он же привод зажигания, может иметь разные неисправности: трещины в крышке, загрязнение или увлажнение контакта, нарушение контакта в цепи питания. Вы можете решить, как их все, так и просто заменить деталь.

Для подключения новой детали вам нужно будет проверить правильность установки валика в корпусе. Затем, сняв крышку тамблера, вставьте хвостовик в корпус привода распределителя на двигателе. Поворачивайте его до тех пор, пока не произойдет совмещение шипов плавающей муфты.

Далее затяните гайку крепления хвостовика распределителя к корпусу привода. Установите крышку. Затем, вставьте высоковольтные провода от свечей зажигания в порядке работы цилиндров 1-3-4-2 с учетом вращения ротора распределителя.

Наконечник высоковольтного провода от свечи первого цилиндра устанавливается в гнездо клеммы над низковольтной клеммой в корпусе. Далее, провод, идущий от катушки зажигания, вставляется в центральное гнездо крышки. Остается подсоединить к низковольтной клемме провод, идущий от такой же на катушке.

Теперь подсоедините трубку вакуумного регулятора. Установка завершена.

Видео «Как правильно выставить зажигание на Москвич 2140»

В этом видео демонстрируется, как осуществляется регулировка на одной из самых популярных моделей Москвича (автор ролика — Максим Митин)

На днях была такая проблема что один му**к сбил зажигание нам !), не зная не чего про зажигание мы выставили зажигание) для этого нам нужно знать немного!
Для работы вам потребуется:

-храповичный ключ или кривой стартер.
-плоская отвертка с широким мощным жалом
-рожковый ключ 12х13
-свечной ключ
-И главное руки растущие из того места:)
Я сам с толкнулся с этой проблемой и не мог понять как выставлять зажигание но потом облазив весь интернет так и не нашел развернутого ответа и решил записать блог !( Может не я один такой ))
и так:
1.Ослабь болт трамблёра
2.сними крышку трамблера и бегунок
3.посмотрите нету нагара на контактах
4.потом вставь кривой ключ и вращай до метки 2 (как показано на рисунке) метка и шкив должен совпасть

Как-то так получилось, что сегодня попросили описать этот процесс сразу два человека в разных темах. Я решил описать это в БЖ, вдруг потом еще кому-нибудь проигодится.
Итак, инструкция из книги:

Для проверкиустановки момента зажигания вывернуть свечу первого(считая от радиатора) цилиндра и закрыть ее отверстие пробкой из смятой бумаги. Затем медленно вращать коленчатый вал двигателя гаечным ключем до начала такта сжатия в первом цилиндре, которое определяют по выталкиванию бумажной пробки, закрывающей свечное отверстие. Продолжая вращать вал, установить поршень первого цилиндра в положение, соответствующее моменту проскакивания искры на электродах свечи(10градусов до в. м.т.), при котором метка МЗ (

Повернуть корпус распределителя против часовой стрелки до получения замыкания контактов прерывателя, поджать пальцем ротор в направлении часовой стрелки и медленно поворачивать корпус распределителя в том же направлении до тех пор, пока не загориться контрольная лампочка.

Точность установки контактов прерывателя на размыкание проверить поворотом кулачка по часовой стрелке, одновременно слегка прижимая пальцем рычажок 4, при этом контрольная лампа должна погаснуть или должно уменьшиться свечение нити. Затем, не меняя положения корпуса распределителя, затянуть гайку цангового зажима, поставить на место и закрепить защелками крышку распределителя к корпусу, ввернуть свечу первого цилиндра и вставить наконечник ее провода в гнездо клеммы крышки, расположенное над клеммой 6 корпуса распределителя. Провода остальных свечей присоеденить к распределителю в соответствии с порядком работы цилиндров (1-3-4-2)

Как выставить зажигание на москвич 2140

Для проверки установки момента зажигания вывернуть свечу первого(считая от радиатора) цилиндра и закрыть ее отверстие пробкой из смятой бумаги. Затем медленно вращать коленчатый вал двигателя гаечным ключем до начала такта сжатия в первом цилиндре, которое определяют по выталкиванию бумажной пробки, закрывающей свечное отверстие. Продолжая вращать вал, установить поршень первого цилиндра в положение, соответствующее моменту проскакивания искры на электродах свечи(10 градусов до в. м.т.), при котором метка МЗ (

) на шкиве коленчатого вала совпадает с острием штифта 2. Снять крышку распределителя, ослабить гайку 8 (все знают где эта гайка, на рисунке ее не будет) цангового зажима и присоеденить контрольную лампу в 12В одним концом провода к клемме 6, соединенной с подвижным рычажком 4 прерывателя, а другим концом провода-к массе, при этом зажигание должно быть включено.

Повернуть корпус распределителя против часовой стрелки до получения замыкания контактов прерывателя, поджать пальцем ротор в направлении часовой стрелки и медленно поворачивать корпус распределителя в том же направлении до тех пор, пока не загориться контрольная лампочка.

Точность установки контактов прерывателя на размыкание проверить поворотом кулачка по часовой стрелке, одновременно слегка прижимая пальцем рычажок 4, при этом контрольная лампа должна погаснуть или должно уменьшиться свечение нити. Затем, не меняя положения корпуса распределителя, затянуть гайку цангового зажима, поставить на место и закрепить защелками крышку распределителя к корпусу, ввернуть свечу первого цилиндра и вставить наконечник ее провода в гнездо клеммы крышки, расположенное над клеммой 6 корпуса распределителя. Провода остальных свечей присоеденить к распределителю в соответствии с порядком работы цилиндров (1-3-4-2)

Если установлено позднее зажигание, то из-за не­полноты сгорания рабочей смеси двигатель теряет мощ­ность, приемистость, перегревается и расходует значи­тельно больше топлива. В другом крайнем случае (если установлено слишком раннее зажигание) могут возник­нуть детонационные стуки, также уменьшается мощ­ность двигателя, возможны прогорания поршней, кла­панов и пр.

Сервисная книжка предопределяет проверку и уста­новку момента зажигания через каждые 10000 км пробега автомобиля.

Установка момента зажигания производится в сле­дующей последовательности.

1. Освободив защелки, снимите крышку распределителя.

2. Поверните коленчатый вал двигателя пусковой рукояткой до приближения токоразносной.п ластины ро­тора к зажиму 3. (см. рис. 9) низкого напряжения кор­пуса распределителя. Этому положению ротора соот­ветствует такт сжатия в первом цилиндре. Продолжая вращать вал, установите поршень первого цилиндра в положение, соответствующее моменту проскакивания искры между электродами свечи (10° до в. м. т.).

При этом первая метка 4 (см. рис. 6) на шкиве ко­ленчатого вала должна совпасть с острием установоч­ного штифта 2. 3. Ослабьте гайку 8 (см. рис. 9) шпильки, стягива­ющей пластины 7 и 9 октан-корректора распределителя, и установите его корпус в среднее положение. Для это­го совместите_: стрелку 6 подвижной пластины 9 октан-корректора (жестко связанной с корпусом распреде­лителя) с нулевой отметкой шкалы, нанесенной на пластине 7 (перемещающейся относительно корпуса распределителя), закрепляющей распределитель зажи­гания при помощи шпильки 4 на двигателе, и затяните гайку 8. 4. Подсоедините контрольную лампу к зажиму 3 и массе (можно воспользоваться подкапотной или переносной лампой). 5. Включите зажигание. Ослабьте гайку шпильки 4 крепления пластины 7 к двигателю и поверните кор­пус прерывателя против часовой стрелки до замыкания его контактов (лампа при этом погаснет); поджимая пальцем ротор по часовой стрелке, медленно поверните корпус прерывателя в том же направлении до тех пор, пока не загорится контрольная лампа, что соответст­вует началу размыкания контактов прерывателя 6. Проверьте точность установки контактов прерыва­теля на размыкание, провертывая кул "а чок по часовой стрелке и одновременно слегка прижимая к нему паль­цем рычажок 15; при этом контрольная лампа погас­нет или уменьшится свечение ее нити.- 7. Если проверка показывает, что момент зажигания установлен правильно, то, не меняя положения корпу­са распределителя, затяните гайку шпильки 4 крепления пластины 7 к двигателю, выключите зажигание, по ставьте на место и закрепите крышку распределителя. Если при установке момента зажигания были выну­ты провода высокого напряжения из крышки распре­делителя, то необходимо их установить обратно в соответствии с последовательностью работы цилиндров (1—3—4—2), учитывая, что ротор, вращается против часовой стрелки. Корректировка момента зажигания допускается с учетом возможных индивидуальных дан­ных эксплуатируемого автомобиля (степень сжатия, ха­рактеристика изменения углов "о пережения зажигания) и, в особенности, качества бензина. Необходимость пос­ледней определяется в дорожных условиях при полностью прогретом двигателе. Если при резком полном на­жатии на педаль управления дросселями при движении на прямой передаче прослушиваются сильные детона­ционные стуки, не исчезающие по мере увеличения ско­рости, та зажигание надо сделать более поздним; если при этих же условиях детонационные стуки вообще не прослушиваются, а частота вращения коленчатого вала двигателя медленно возрастает, значит зажигание на­до сделать более ранним. Подобного рода проверку сле­дует проводить на бензине АИ-93.

При необходимости корректирования начальной установки момента зажигания предварительно ослабьте гайку 8, после чего поверните корпус распределителя в требуемом направлении.

На неподвижной пластине 7 октан-корректора име­ются обозначения + (опережение зажигания) и — ( запаздывание зажигания), определяющие соответству­ющие направления перемещения стрелки 6 пластины 9. Смещение стрелки октан-корректора на одно деление изменяет начальную установку зажигания на 4°.

Как выставить зажигание на Москвиче (412, 2140): порядок зажигания, регулировка и настройка

Как выставить зажигание на Москвиче (412, 2140): порядок зажигания, регулировка и настройка

Выбирая будущую профессию или желая сменить сферу деятельности, вдумчивые люди изучают рынок, оценивая, какие из них являются наиболее востребованными, высокооплачиваемыми и престижными. Ведь правильно сделанный выбор может ощутимо помочь в карьере, а значит, позволит обеспечить себе и своим близким достойную жизнь, перейдите сюда Honda. Другое дело, что самые престижные профессии требуют неординарных качеств, трудолюбия, упорства и таланта, но эта игр стоит свеч.
ЗАМЕНА ШТОКА РУЧНИКА ВАЗ 2110 2111 2112

В России эти профессии стали попадать в подобные списки не так давно, но зато последние несколько лет они только продвигаются, и теперь достигли высший позиции. Программисты всех мастей и видов, дизайнеры, разработчики, веб-аналитики, SEO-специалисты – этот список можно продолжать очень долго.
Москвич от А до Я Система зажигания

Ясно одно — специальности, связанные с компьютерами и интернетом сегодня действительно востребованные и достаточно высокооплачиваемые. Нижняя планка, возможно, и не впечатлит новичков, но, добиваясь успеха в выбранной профессии, свой доход можно повышать практически до бесконечности.
Настройка зажигания Москвич. Часть1. Зазор кулачка.

Содержание статьи: Топ-менеджмент Юристы Логистика Медицина Бухгалтер Аудитор Информационные технологии Стимулирование сбыта Менеджмент Менеджер по снабжению Менеджер по сбыту Индустрия красоты Творческая деятельность Заключение

Средний человек проводит на работе третью часть жизни, перейдите сюда Honda. Высокооплачиваемый специалист — больше половины. Потому желание найти для себя дело, которое оправдает такой значительный личный вклад, для нас вполне естественно. При выборе следует принимать во внимание не только материальное вознаграждение, но и соответствие выбранной специальности личному призванию: высокооплачиваемые профессии для девушек встречаются в любой отрасли – от медицины до дизайна.

Выделить области деятельности, в которых женщины работать не могут – практически невозможно. Прекрасный пол с равным успехом реализует себя в менеджменте, экономике, сфере IT и нефтедобыче. В то же время есть ряд прибыльных профессий для девушек, связанных с индустрией красоты, сферой обслуживания или той же бухгалтерией, где мужчин очень мало или совсем нет.

Владельцу классической модели российского автопрома необходимо знать, как выставить зажигание на Москвиче-412. Это достаточно элементарный процесс, который тем не менее может создать сложности, если не знать порядок действий. Именно о том, как осуществляется установка зажигания на Москвич 2140 и другие модели марки и пойдет речь в этой статье.

Для работы вам потребуют такие инструменты, как набор ключей и контрольная лампа.

Порядок действий по выставлению зажигания Москвича-412 следующий:

1. Вначале, снимите клапанную крышку. Далее используйте пусковую рукоятку и проверните коленвал. Продолжайте до тех пор, пока отметка на нем совпадет с острием штифта на блоке, также метка на звездочке с меткой на головке цилиндров.
2. Освободите защелки, снимите крышку тамблера. Ключом на «10» открутите две гайки, поднимите тамблер. Бегунок нужно выставить напротив провода первого цилиндра.
3. Теперь установите тамблер на место и закрутите. Запустите двигатель. Используя ключ на «12» нужно ослабить шестигранник внизу распределителя. При работающем двигателе, вам нужно будет поворачивать трамблер, пока не услышите ровную работу мотора. Это метод выставления зажигания на слух.
4. Также регулировка может осуществляться через контрольную лампу. После того, как вы совместите метки и направьте бегунок, вам нужно ослабить крепление трамблер. Один провод контрольной лампы нужно подсоединить к клемме низкого напряжения, другой – к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до загорания лампочки, это и будет момент зажигания.

В видео ниже вы узнаете, как выставляется зазор кулачка (автор ролика — Гараж в СССР).

Чтобы установить новый ЗЗ, схема ваших действий должна быть следующей:

• отсоедините массовый провод от аккумулятора;
• установите ключ в положение «0» замка зажигания;
• теперь нужно отсоединить электропроводку от клемм контактного устройства замка;
• выверните четыре болта крепления кронштейна замка на рулевой колонке и снимите его крышку, а потом и весь кронштейн с замком;
• теперь выверните из кронштейна 3 винта крепления замка, затем снимите пружинные шайбы винтов и резиновую втулку;
• используя отвертку, утопите плоскую пружину и выверните замок из кронштейна;
• установка нового устройства производится в обратном порядке.

Фотогалерея «Замена замка зажигания и его устройства»

Установка зажигания москвич 412

Безошибочная и стремительная установка зажигания на Москвиче своими руками

Обладателю традиционной модели русского автопрома следует знать, как выставить зажигание на Москвиче-412. Это довольно простый процесс, который все же может сделать трудности, если не знать порядок действий. Конкретно о том, как осуществляется установка зажигания на Москвич 2140 и другие модели марки и речь пойдет в этой статье.

Зачем выставлять зажигание?

Если вы правильно установите момент зажигания, то это напрямую повлияет на динамику автомобиля. Также это позволит экономить топливо. При слишком позднем зажигании, двигатель перегревается, рабочая смесь не полностью сгорает и от этого также падает мощность.

Если же двигатель будет запускаться слишком рано, то это может спровоцировать детонационные стуки в двигателе. Из-за этого могут даже перегореть клапаны и поршни.

Инструкция по установке

Для работы вам потребуют такие инструменты, как набор ключей и контрольная лампа.

Порядок действий по выставлению зажигания Москвича-412 следующий:

1. Вначале, снимите клапанную крышку. Далее используйте пусковую рукоятку и проверните коленвал. Продолжайте до тех пор, пока отметка на нем совпадет с острием штифта на блоке, также метка на звездочке с меткой на головке цилиндров.
2. Освободите защелки, снимите крышку тамблера. Ключом на «10» открутите две гайки, поднимите тамблер. Бегунок нужно выставить напротив провода первого цилиндра.
3. Теперь установите тамблер на место и закрутите. Запустите двигатель. Используя ключ на «12» нужно ослабить шестигранник внизу распределителя. При работающем двигателе, вам нужно будет поворачивать трамблер, пока не услышите ровную работу мотора. Это метод выставления зажигания на слух.
4. Также регулировка может осуществляться через контрольную лампу. После того, как вы совместите метки и направьте бегунок, вам нужно ослабить крепление трамблер. Один провод контрольной лампы нужно подсоединить к клемме низкого напряжения, другой – к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до загорания лампочки, это и будет момент зажигания.

Читайте так же

Как выставить зажигание, на москвичь 2140

Как выставить контактное зажигание на Москвиче.

Как выставить зажигание на Москвиче по лампочке. И немного мыслей о будущем.

Настройка зазора зажигания Москвич.

В видео ниже вы узнаете, как выставляется зазор кулачка (автор ролика Гараж в СССР).

Проверка правильности установки

Наиболее точным методом проверки установки зажигания является выставляться через испытание на ходу. Для этого вам нужно разогнаться на ровной дороге до 55-60 км/ч, а потом дать полный газ. Разгон осуществляется на четвертой передаче. Если после резкой подаче топлива возникает стук, нужно выставить более позднее зажигание. Добивайтесь того, чтобы были слышны только 1-2 легких стука.

Схема подключения замка зажигания

Чтобы установить новый ЗЗ, схема ваших действий должна быть следующей:

• отсоедините массовый провод от аккумулятора;
• установите ключ в положение «0» замка зажигания;
• теперь нужно отсоединить электропроводку от клемм контактного устройства замка;
• выверните четыре болта крепления кронштейна замка на рулевой колонке и снимите его крышку, а потом и весь кронштейн с замком;
• теперь выверните из кронштейна 3 винта крепления замка, затем снимите пружинные шайбы винтов и резиновую втулку;
• используя отвертку, утопите плоскую пружину и выверните замок из кронштейна;
• установка нового устройства производится в обратном порядке.

Фотогалерея «Замена замка зажигания и его устройства»

Читайте так же

Установка и ремонт тамблера

Тамблер, он же привод зажигания, может иметь разные неисправности: трещины в крышке, загрязнение или увлажнение контакта, нарушение контакта в цепи питания. Вы можете решить, как их все, так и просто заменить деталь.

Для подключения новой детали вам нужно будет проверить правильность установки валика в корпусе. Затем, сняв крышку тамблера, вставьте хвостовик в корпус привода распределителя на двигателе. Поворачивайте его до тех пор, пока не произойдет совмещение шипов плавающей муфты.

Далее затяните гайку крепления хвостовика распределителя к корпусу привода. Установите крышку. Затем, вставьте высоковольтные провода от свечей зажигания в порядке работы цилиндров 1-3-4-2 с учетом вращения ротора распределителя.

Наконечник высоковольтного провода от свечи первого цилиндра устанавливается в гнездо клеммы над низковольтной клеммой в корпусе. Далее, провод, идущий от катушки зажигания, вставляется в центральное гнездо крышки. Остается подсоединить к низковольтной клемме провод, идущий от такой же на катушке.

Теперь подсоедините трубку вакуумного регулятора. Установка завершена.

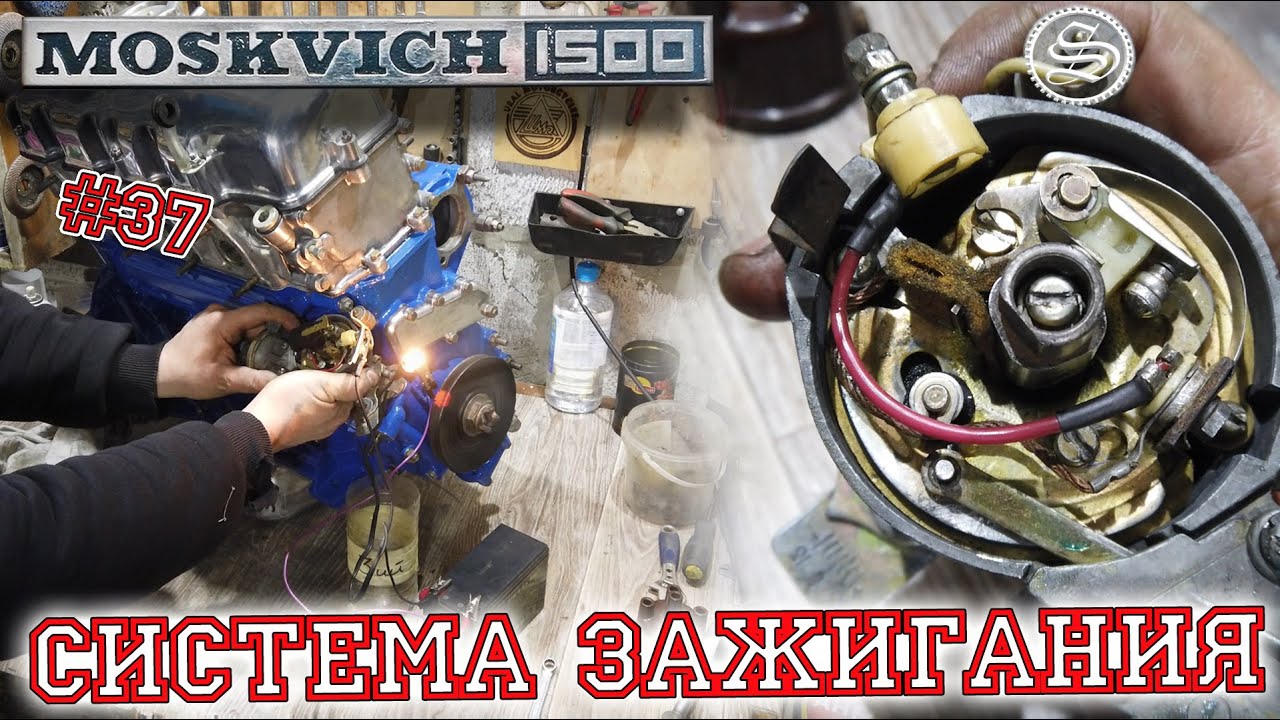

Видео «Как правильно выставить зажигание на Москвич 2140»

В этом видео демонстрируется, как осуществляется регулировка на одной из самых популярных моделей Москвича (автор ролика Максим Митин)

Видео «Как правильно выставить зажигание на Москвич 2140»

В этом видео демонстрируется, как осуществляется регулировка на одной из самых популярных моделей Москвича (автор ролика — Максим Митин)

• Как подключить провода от свеч к трамблеру? – 1 ответ
• Коленвал при запуске подклинивает – 1 ответ

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Коленвал при запуске подклинивает

Как подключить провода от свеч к трамблеру?

Какой порядок работы цилиндров ИЖ – Комби 412

Влияет ли качество масляного фильтра на давление масла?

Техническое обслуживание тормозов на Москвиче 412

Принцип работы датчика масла Москвич 412

Перебои зажигания в Москвич 2141

Стреляет пламенем из карбюратора Москвич 412

Бесконтактной системой зажигания или как ее еще сокращенно называют БСЗ, считается конструктивное продолжение транзисторно-контактной системы зажигания. Обычно представленная система используется на моделях автомобилей отечественного производства или же самостоятельно устанавливаются на место контактной. Сегодня мы более подробно поговорим о БСЗ на Москвиче.

В данной статье представлены ответы на такие довольно распространенные вопросы:

• Что собой представляет бесконтактная система зажигания?
• Конструкция БСЗ на Москвиче;
• В чем заключается принцип функционирования БСЗ на автомобиле Москвич?
• В чем заключаются основные особенности электронного зажигания на Москвиче?
• Как правильно установить бесконтактную систему зажигания на Москвич?
• Как правильно проводится регулирование бесконтактной системы зажигания на машине марки Москвич?

Примеры расчетов экономии в Петербурге

Рассчитаем разницу стоимости заправки газом и бензином на двух примерах:

• От Невского проспекта до КАД и обратно в Петербурге 60 км. Возьмем это расстояние как суточную норму пробега и посчитаем выгоду за месяц.
• Из Санкт-Петербурга в Москву — 710 км. Посчитаем сколько получится экономить на поездке в Москву и обратно.

Если используете Москвич 412 редко и проезжаете небольшие расстояния, то выгода будет незначительной. Но если каждый день больше часа проводите за рулем — ГБО окупится в первый год. Посчитайте сколько сэкономите на заправке с вашим пробегом в калькуляторе экономии.

Расскажите друзьям как экономить за рулём:

• Перейти на страницу:

Установка бесконтактной системы зажигания на УЗАМ.

Сообщение Konst » 26 апр 2005 17:42

Установка бесконтактной системы зажигания (БСЗ) на автомобиль Москвич — 21412

Бесконтактная система зажигания, перед классической (контактной) системой зажигания имеет следующие преимущества:

• Биение и вибрация бегунка в датчике-распределителе практически не оказывают влияние на равномерность распределения искрообразования по цилиндрам двигателя;
• Отсутствие в датчике-распределителе подвижных контактов прерывателя существенно повышает надежность и упрощает техническое обслуживание датчика (отпадает необходимость периодической зачистки контактов прерывателя и регулировки зазора между ними);
• Обеспечение системой повышенной энергии разряда, значительно улучшает надежность воспламенения горючей смеси в цилиндрах двигателя, что особенно важно на режимах разгона автомобиля, когда условия для воспламенения смеси неблагоприятны из-за временного обеднения смеси;
• обеспечение надежного пуска двигателя при низких температурах, значительно снижающих напряжение в бортовой сети автомобиля (БСЗ практически не вызывает изменения параметров искрообразования даже при падении напряжения до 6 В).
• Энергия искрового разряда при использовании БСЗ на средних оборотах вращения коленчатого вала в 3. 4 раза выше, чем при классической системе зажигания, в связи с этим даже значительное отложение нагара на свечах зажигания не оказывает существенного ухудшения искрообразования в цилиндрах двигателя.
• Схема коммутатора обеспечивает защиту катушки зажигания от перегрузки, повышая надежность и срок службы всей системы. После остановки двигателя первичная обмотка катушки зажигания принудительно отключается, что обеспечивает сохранность катушки при длительной стоянке автомобиля с включенным зажиганием при неработающем двигателе.
• За счет того, что в датчике-распределителе отсутствует контактная группа, при высоких оборотах двигателя обеспечивается четкое и бесперебойное искрообразование, чего нет в КСЗ.

В бесконтактной системе зажигания, вместо контактного распределителя зажигания, установлен датчик-распределитель. Изображение датчика-распределителя типа 54.3706, устанавливаемого на двигатель УЗАМ дано рис. 1. В датчике-распределителе взамен контактов прерывателя используется магниточувствительный полупроводниковый элемент — электронный микропереключатель (датчик Холла), работа которого основана на физическом эффекте Холла. Для учета влияния режимов работы двигателя (частота вращения коленчатого вала и нагрузка) на величину угла опережения зажигания в конструкции датчика — распределителя, предусмотрен центробежный механический и вакуумный автоматический регуляторы, сходные с аналогичными автоматами классических систем зажигания.
Распределение высоковольтных импульсов по цилиндрам двигателя в датчике-распределителе производится с помощью вращающегося бегунка.
Коммутация первичной обмотки катушки зажигания в БСЗ производится электронным коммутатором рис.1 преобразующем управляющие импульсы с датчика — распределителя зажигания в импульсы тока в первичной обмотке катушки зажигания. Для повышения энергии искрообразования первичная обмотка выполнена с малой величиной активного сопротивления (0,45 Ом), благодаря чему максимальная сила тока в первичной обмотке катушки зажигания перед искровым разрядом достигает большой величины (до 10 А, вместо 3. 5 А у катушек классической системы зажигания). Поэтому катушки БСЗ не взаимозаменяемы с катушками контактной системы зажигания. Применение их в классической системе зажигания приведет к немедленному выгоранию контактов прерывателя.

Для установки БСЗ на двигатель УЗАМ, требуется приобретение следующих компонент. Рис.1.

1. Датчик — распределитель зажигания (трамблер) — 54.3706
2. Катушка зажигания от ВАЗ 2108 — 27.3705
3. Коммутатор зажигания от ВАЗ 2108 — 95.3734 (36.3734)
4. Жгут соединительных проводов.
5. Качественные высоковольтные провода (необязательно, но желательно)
6. 2 самореза.

Установка БСЗ на автомобиль не представляет сложности и на её установку уходит не больше полутора часов. Для начала аккуратно демонтируем старую систему зажигания. Для удобства работы, рекомендуется снять решётку радиатора и воздуховод радиатора. Тем самым мы обеспечим свободный доступ к распределителю зажигания. Открутив гайку крепления трамблера, отсоединив низковольтный и высоковольтные провода, отсоединив трубку вакуумного корректора УОЗ — снимаем трамблер. Со старого трамблера снимаем уплотнительное резиновое кольцо, оно понадобится для установки на новый трамблер (в комплекте с новым трамблером уплотнительного кольца нет).
От катушки зажигания отсоединяем высоковольтный провод, и низковольтные провода. Провода идущие к контакту ”К” (кроме провода идущего к трамблеру) и к контакту “Б” на катушке зажигания в дальнейшем подсоединяются к новой катушке. Провод, присоединенный к контакту ВК, изолируется и больше не используется. Снимаем катушку зажигания и вместе с трамблером откладываем в запас, рис. 2.
Монтаж зажигания начинаем с установки нового трамблера. Одев на него резиновое уплотнительное кольцо, устанавливаем его вместо старого, предварительно сориентировав привод трамблера с его ответной частью. Неправильно установить трамблер не получится (если особо не усердствовать), так как паз, куда вставляется ответная часть трамблера, имеет смещение от центра. Установив трамблер, подсоединяем трубку вакуумного корректора и высоковольтные провода. Рис. 3
Находим место для установки коммутатора (я установил его на правый брызговик). Желательно, что бы место установки было как можно дальше от нагревающихся деталей, и брызг попадающих в подкапотное пространство при движении автомобиля. Размечаем точки крепления, засверливаем их и крепим коммутатор на два самореза. Затем закрепляем новую катушку зажигания на месте старой. В конечном итоге получаем такую картинку. Рис 4.
Осталось развести жгут проводов. Здесь есть несколько нюансов, на которые хотелось бы обратить особое внимание. В том жгуте проводов, который был мною приобретен, были плохо обжаты контакты и поэтому пришлось их переобжимать, а в дальнейшем, для пущей надежности пропаивать. Все разъемы, должны быть плотно вставлены и защелкнуты. Важно не перепутать провода, при подсоединении к катушке зажигания. Подключать жгут проводов следует по схеме приведенной на рис. 5.
После установки комплекта БСЗ, требуется выставить угол опережения зажигания. Если все компоненты зажигания исправны, и монтаж проведен без ошибок, то двигатель пускается сразу.

Если установлено позднее зажигание, то из-за не­полноты сгорания рабочей смеси двигатель теряет мощ­ность, приемистость, перегревается и расходует значи­тельно больше топлива. В другом крайнем случае (если установлено слишком раннее зажигание) могут возник­нуть детонационные стуки, также уменьшается мощ­ность двигателя, возможны прогорания поршней, кла­панов и пр.

Сервисная книжка предопределяет проверку и уста­новку момента зажигания через каждые 10000 км пробега автомобиля.

Установка момента зажигания производится в сле­дующей последовательности.

1. Освободив защелки, снимите крышку распределителя.

2. Поверните коленчатый вал двигателя пусковой рукояткой до приближения токоразносной.п ластины ро­тора к зажиму 3. (см. рис. 9) низкого напряжения кор­пуса распределителя. Этому положению ротора соот­ветствует такт сжатия в первом цилиндре. Продолжая вращать вал, установите поршень первого цилиндра в положение, соответствующее моменту проскакивания искры между электродами свечи (10° до в. м. т.).

При этом первая метка 4 (см. рис. 6) на шкиве ко­ленчатого вала должна совпасть с острием установоч­ного штифта 2. 3. Ослабьте гайку 8 (см. рис. 9) шпильки, стягива­ющей пластины 7 и 9 октан-корректора распределителя, и установите его корпус в среднее положение. Для это­го совместите_: стрелку 6 подвижной пластины 9 октан-корректора (жестко связанной с корпусом распреде­лителя) с нулевой отметкой шкалы, нанесенной на пластине 7 (перемещающейся относительно корпуса распределителя), закрепляющей распределитель зажи­гания при помощи шпильки 4 на двигателе, и затяните гайку 8. 4. Подсоедините контрольную лампу к зажиму 3 и массе (можно воспользоваться подкапотной или переносной лампой). 5. Включите зажигание. Ослабьте гайку шпильки 4 крепления пластины 7 к двигателю и поверните кор­пус прерывателя против часовой стрелки до замыкания его контактов (лампа при этом погаснет); поджимая пальцем ротор по часовой стрелке, медленно поверните корпус прерывателя в том же направлении до тех пор, пока не загорится контрольная лампа, что соответст­вует началу размыкания контактов прерывателя 6. Проверьте точность установки контактов прерыва­теля на размыкание, провертывая кул "а чок по часовой стрелке и одновременно слегка прижимая к нему паль­цем рычажок 15; при этом контрольная лампа погас­нет или уменьшится свечение ее нити.- 7. Если проверка показывает, что момент зажигания установлен правильно, то, не меняя положения корпу­са распределителя, затяните гайку шпильки 4 крепления пластины 7 к двигателю, выключите зажигание, по ставьте на место и закрепите крышку распределителя. Если при установке момента зажигания были выну­ты провода высокого напряжения из крышки распре­делителя, то необходимо их установить обратно в соответствии с последовательностью работы цилиндров (1—3—4—2), учитывая, что ротор, вращается против часовой стрелки. Корректировка момента зажигания допускается с учетом возможных индивидуальных дан­ных эксплуатируемого автомобиля (степень сжатия, ха­рактеристика изменения углов "о пережения зажигания) и, в особенности, качества бензина. Необходимость пос­ледней определяется в дорожных условиях при полностью прогретом двигателе. Если при резком полном на­жатии на педаль управления дросселями при движении на прямой передаче прослушиваются сильные детона­ционные стуки, не исчезающие по мере увеличения ско­рости, та зажигание надо сделать более поздним; если при этих же условиях детонационные стуки вообще не прослушиваются, а частота вращения коленчатого вала двигателя медленно возрастает, значит зажигание на­до сделать более ранним. Подобного рода проверку сле­дует проводить на бензине АИ-93.

При необходимости корректирования начальной установки момента зажигания предварительно ослабьте гайку 8, после чего поверните корпус распределителя в требуемом направлении.

На неподвижной пластине 7 октан-корректора име­ются обозначения + (опережение зажигания) и — ( запаздывание зажигания), определяющие соответству­ющие направления перемещения стрелки 6 пластины 9. Смещение стрелки октан-корректора на одно деление изменяет начальную установку зажигания на 4°.

Как правильно выставить зажигание на Москвич 2140?

Москвич 2140 — это классическая российская машина, которая была популярна во времена Советского Союза. Она имеет свои особенности, и одна из них — правильно настроенное зажигание. В этой статье я расскажу вам, как выставить зажигание на Москвич 2140, чтобы ваша машина работала наиболее эффективно.

Проверка и регулировка зажигания

Перед тем, как приступить к регулировке зажигания, важно проверить несколько вещей. Вот несколько шагов, которые помогут вам успешно выполнить эту задачу:
