Как поменять лампочку стоп сигнала на лансер 10

Замена ламп стоп-сигнала(W21/5W) и габаритов (W5W) + "Кулачек" ! Lancer X

Доброе время. Так ездить нельзя. Не работал левый стоп-сигнал/габарит, габарит; правый стоп-сигнал/габарит; повторитель стоп-сигнала.

Купил 2 шт х 120 руб= 240 руб., как говориться "NO NAME", лампы безцокольные двухконтактные W21/5W.
Лампа габаритных огней W5W покупал ранее, цену не помню. Ставил в правый передний габарит ( менял только одну).

Габарит

Стоп-сигнал/габарит на "кузовной" части задней фары. Для замены лампы нужно открутить 2 шт винта и выдергнуть фару с двух клипс. Я вытащил "коротким" рывком, писали что пользовались шнурком-веревкой. То есть запускали шнурок между фарой и кузовом, дергали. Может выскочить и повредиться, будьте осторожнее))

Клипсы и винты

Крутим, вытягиваем, меняем…

Перегоревшая…

Добраться до ламп габаритных огней, заднего хода и противотуманки, можно только сняв обшивку багажника. Она держится на 7 шт клипсах. Сперва поддеть центральную часть( как на фото ), потом всю клипсу.

Клипса

С левой стороны зеркально. Габарит и противотуманка. Горелая лампа

Заменили. Все собираем обратно. Обшивка на клипсы, закрываем багажник… WTF! Повторитель стоп-сигнала. Разбираем. Сняли обшивку. Посмотрел контакты все в порядке. Откручивать не стал, холодно уже, руки мерзнут. Думаю в следующий раз. Но тут на помощь приходит "кулачек". Стукнул чуть по нему, с наружной стороны. И о чудо все работает))) Снял контакт. Подогнул, окисления нет. Если пропадет, нужно будет снять и добротно" все сделать.

Габариты Габарит + стоп-сигнал.

Стопы менял 2 шт, а вот габарит только один правый. На фото заметна разница. Вывод: если менять так уже парно.
+++
Переобулся сегодня на шипы. Пришла в негодность 1 гайка( слизались грани ) не стали ставить ее, заменил. Цена — 35 руб.

Замена ламп Mitsubishi Lancer 10 (CY), 2007 — 2016

Информация актуальна для моделей Митсубиси Лансер 10 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

Лампы, применяемые на автомобиле
Назначение	Тип
Модели с галогеновыми лампам
Дальний свет	НВ3
Ближний свет	НВ4
Габаритный огонь головной фары и заднего фонаря	W5W
Боковой указатель поворота**	—
Противотуманные фары*	H11
Передние указатели поворота	WY5W
Модели с газоразрядными ксеноновыми лампами
Передние указатели поворота	WY21W
Лампы освещения (система адаптивного освещения АБС)	H11
Дальний/ближний свет головной фары**	—
Противотуманные фары*	H11
Габаритный огонь головной фары	W5W
Боковой указатель поворота**	—
Свет заднего хода	W21W
Стоп-сигнал и габаритный огонь заднего фонаря	W21/5W
Задний указатель поворота, задний противотуманный фонарь, дополнительный стоп-сигнал	W21W
Фонари освещения номерного знака	W5W
Плафон освещения багажника	C5W
Задний плафон освещения салона	W8W
Передний плафон освещения салона и плафоны индивидуального освещения
Подсветка прикуривателя и пепельницы	W1.2W
Подсветка комбинации приборов
Примечание: * При наличии на автомобиле; ** Обратитесь в авгоризированный центр MITSUBISHI.

Необходимый инструмент: отвертки с плоским и крестообразным лезвием.

Для замены ламп в блок-фаре выполните следующие операции.
1. Откройте капот.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите блок-фару (см. тут).

Для замены лампы ближнего света выполните следующие операции.

1. Нажмите на фиксатор колодки жгута проводов.

2. . и отсоедините колодку от разъема лампы ближнего света.

3. Поверните лампу ближнего света против часовой стрелки.

Если лампу повернуть трудно, можно ослабить фиксатор на один оборот.

4. Извлеките лапу ближнего света и замените ее новой.

Для замены лампы дальнего света выполните следующие операции.

1. Поверните крышку фары против часовой стрелки

2. . снимите крышку.

3. Отжав фиксатор.

4. . отсоедините колодку с проводами от выводов лампы дальнего света.

5. Аккуратно поверните лампу против часовой стрелки на 90°.

6. Извлеките лампу дальнего света.

7. Вставьте новую лампу и зафиксируйте её.

Для замены лампы переднего указателя поворота в блок-фаре выполните следующие операции.

1. Поверните патрон против часовой стрелки.

2.. и выньте его вместе с лампой.

3. Выньте лампу из патрона.
4. Установите новую лампу в порядке, обратном снятию.

Для замены лампы габаритного огня в блок-фаре выполните следующие операции.
1. Отсоедините колодку жгута проводов от выводов патрона лампы.

2. Поверните патрон против часовой стрелки на 90 градусов

3. выньте его вместе с лампой

4. . и извлеките лампу из патрона.
5. Установите новую лампу в порядке, обратном снятию.

Для замены бокового указателя поворотов выполните следующие операции.

1. Сдвиньте боковой указатель поворота и выньте его из посадочного места.

2. Сожмите пластиковые фиксаторы.

3. . и отсоедините колодку жгута проводов от выводов патрона лампы.

Для замены ламп заднего фонаря выполните следующие операции.

Расположение компонентов:

1. указатель поворотов;
2. стоп-сигнал и габарит;
3. габарит;
4. ПТФ

1. Снимите задний фонарь.

2. Поверните патрон лампы стоп-сигнала и габаритного огня против часовой стрелки.

3. . и выньте его из фонаря вместе с лампой.

4. Извлеките лампу из патрона.
5. Установите новую лампу в порядке, обратном снятию.
6. Лампу противотуманного фонаря, лампу света заднего хода, внутреннюю лампу габаритного огня и лампу заднего указателя поворота заменяйте аналогично.

Для замены ламп в фонарях освещения номерного знака выполните следующие операции.

1. Выверните два винта крепления плафона освещения номерного знака.

2. Снимите рассеиватель плафона.

3. . и извлеките лампу из патрона.
4. Установите лампы фонарей освещения номерного знака в порядке, обратном снятию.

Mitsubishi Lancer FAQ

Замена ламп заднего фонаря (стоп-сигнал, габарит, поворотник)

В заднем фонаре Mitsubishi Lancer X используется совмещенная лампа для стоп-сигнала и габаритных огней W21/5W, мощностью 21 Вт и 5 Вт соответственно.

В указателе поворота используется обычная лампа W21W, мощностью 21 Вт.

Процедура замены ламп заднего фонаря чрезвычайно проста и у автора видео заняла около трех минут. Кроме крестовой отвертки никаких инструментов больше не требуется. Обратите внимание, не рекомендуется брать новую лампу голыми руками, поскольку на ней могут остаться жирные следы рук и это негативно сказывается на продолжительности работы лампы. Лучше всего работать в чистых перчатках.

Инструкция

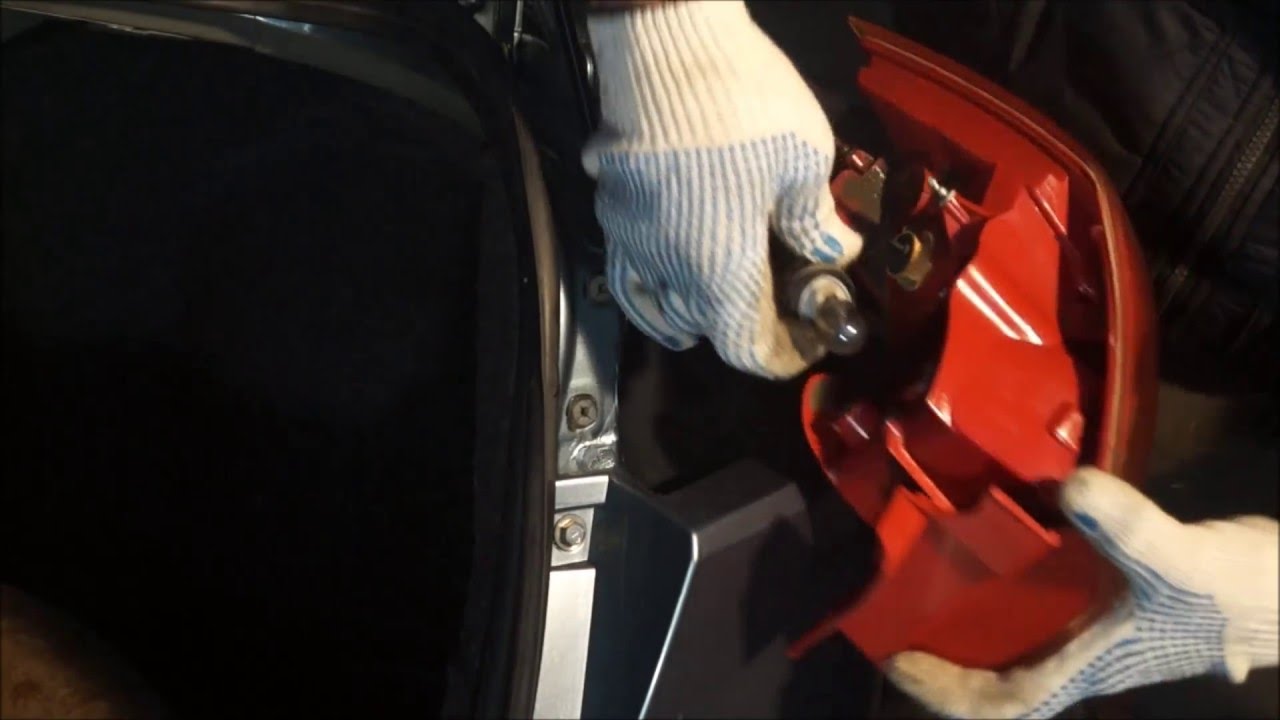

1. Открываем багажник и с помощью крестовой отвертки откручиваем два самореза, крепящие фонарь.

2. С помощью небольших усилий извлекаем фонарь из посадочных мест.

3. Провернув патрон нужной лампы, извлекаем ее и устанавливаем новую.

Видео

В отчете использовались материалы автора «SERVICEMAN», за что ему большое спасибо!

Как заменить лампочку стоп-сигнала на Лансере 10: пошаговая инструкция

Приветствую всех любителей автомобилей и авторемонта! В этой статье я расскажу вам о том, как самостоятельно заменить лампочку стоп-сигнала на автомобиле Лансер 10. Это достаточно простая операция, которую смогут выполнить даже непрофессионалы, однако необходимо соблюдать определенные правила и рекомендации.

Необходимые инструменты и запчасти

Перед тем, как приступить к замене лампочки стоп-сигнала, убедитесь, что у вас есть все необходимое:

• Набор инструментов для авторемонта, включающий отвертки и ключи;
• Новая лампочка стоп-сигнала, соответствующая модели вашего Лансера 10;
• Ткань или перчатки для защиты рук;
• Фонарик для освещения рабочей области.

Шаги по замене лампочки стоп-сигнала

Для начала, установите автомобиль на ровную поверхность и включите аварийную сигнализацию для безопасности. Затем следуйте следующим шагам:

1. Откройте багажник и найдите заднюю панель, за которой расположена лампа стоп-сигнала.
2. С помощью отвертки или ключа откройте защитный колпачок, который крепит лампу.
3. Аккуратно извлеките старую лампу из гнезда, обратите внимание на способ её установки.
4. Проверьте новую лампу на соответствие модели и установите её в гнездо, следуя тому же способу, что и со старой лампой.
5. Убедитесь, что лампа правильно закреплена и плотно сидит в гнезде.
6. Закройте защитный колпачок, убедившись, что он надежно фиксирует лампу.
7. Проверьте работу стоп-сигнала, включив зажигание и нажав на педаль тормоза.
8. После того, как вы убедитесь, что новая лампа работает корректно, закройте багажник и завершите операцию.

Поздравляю! Вы успешно заменили лампочку стоп-сигнала на Лансере 10. Теперь ваш автомобиль будет безопаснее и соответствующим образом сигнализировать остановку.

Заключение

Замена лампочки стоп-сигнала — это одно из самых распространенных и простых заданий, которые можно выполнить самостоятельно. Однако, не забывайте о технике безопасности и тщательно выполняйте все инструкции. И помните, что если у вас возникают какие-либо трудности или вы сомневаетесь в своих навыках, всегда лучше обратиться к профессионалам.
