Как сделать станок для разборки стоек амортизаторов

Съёмник пружины со стойки из домкрата за 2 часа

Для чего нужен съемник? Он преодолевает распрямляющее усилие пружин. Прилагаемая сила на кронштейнах съемника соизмерима с весом автомобиля, но это не означает, что его конструкция слишком дорогая и высокотехнологичная.

Существует множество вариантов, но они подразделяются всего на два вида: механический и гидравлический привод.

Механический съемник пружин

Чаще всего имеет резьбовой приводной механизм.

При достаточном диаметре шпильки (обеспечивающей хорошее передаточное отношение на резьбе), и длинной рукоятке ключа, можно без избыточных усилий сжимать пружины вручную.

Технология следующая: два съемника симметрично надеваются на стойку. Проворачивая шпильку с резьбой, вы сводите захваты к середине пружины прямо на амортизаторе, сжимая ее до необходимого размера.

Установка одного съемника на пружину приведет к его поломке

Съемники, надетые с двух сторон, обеспечивают равномерное сжатие. При работе с подвеской грузовых автомобилей или тяжелых внедорожников, опытные мастера устанавливают по 3 или даже 4 съемника.

Правильная установка съемников на пружину

Полустационарные стойки

На сервисных станциях часто используют полустационарные стойки для снятия пружин со стоек амортизаторов. Инструмент достаточно универсальный, подходит к большинству подвесок. Благодаря редуктору приводного механизма, работать с ним удобно и безопасно.

Единственный недостаток – не всегда можно сжать пружину прямо на автомобиле. Все-таки это стендовое устройство: съемник работает с подвеской, снятой с автомобиля.

Рычажного типа

Аналогичная «проблема» у съемников рычажного типа. Механизм надежный и безопасный, но его габариты не позволяют подлезть в пространство под крылом авто.

Гидравлический съемник

Может быть переносным и стационарным. Работает по принципу домкрата: есть главный и рабочий цилиндр. Прокачивая жидкость с помощью рукоятки-рычага, оператор сжимает силовые скобы, между которыми находится пружина.

Компактный двухсекционный съемник может стать помощником и в домашнем гараже, а вот напольный стационарный станок подойдет лишь для автосервиса.

Давление в гидравлической системе нагнетается ножным рычагом. При этом руки автослесаря свободны, работать удобно и безопасно.

Разумеется, есть съемники с компрессорами, электроприводом, и прочими приспособлениями, облегчающими жизнь при обслуживании автомобиля. Всё это хорошо, пока вы не увидите ценник.

Порой выгоднее несколько раз посетить автосервис, чем приобрести промышленный съемник для личного пользования. Какой выход? Делать инструмент своими руками.

Резюмируя о съемнике пружин…

Необходимо сказать о том, что применение подобного приспособления оправдано особенно в тех случаях, когда замена пружины на стойках подобного типа происходит часто. В основном это автосервисы. Также надо заметить, что приспособление универсально. На нем можно демонтировать пружины со стоек любых авто, фактически меняя высоту плеча, которым поджимается пружина. Работы связанные со снятием и заменой пружины при применении такого приспособления будут значительно упрощены, что пожалуй является определяющим фактором при решении вопроса о изготовлении чего-то подобного в вашем гараже.

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина. Существуют сейчас всевозможные прогрессивные виды данного механизма такие как, масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный уровень автомобиля над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном порядке, в то время как пружинящий элемент износился, потерял необходимую жесткость или вовсе лопнул. В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно провести ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Как сделать самостоятельно

Итак, мы определились, что съемник амортизаторов нам очень необходим, остается дело за малым – как его сделать своими руками? Тут на помощь должна прийти способность каждого человека логически мыслить и анализировать – что не нужное существует в хозяйстве и что вы умеете делать.

Выполняя съемник важно помнить, что он должен подходить именно под вашу модель автомобиля и тип амортизаторов. Если сваривание деталей для вас не проблема – тогда вперед делать деталь таким способом, если в домашнем арсенале присутствуют крепкие лишние домкраты, они могут стать помощником и т.д

Если сваривание деталей для вас не проблема – тогда вперед делать деталь таким способом, если в домашнем арсенале присутствуют крепкие лишние домкраты, они могут стать помощником и т.д.

На примере рассмотрим, как соорудить съемник амортизаторов:

Берем металлическую трубку диаметром 18-22 миллиметра и отрезаем от нее 4 куска по 15 сантиметров, не забывая при этом сгладить края

Это важно не для самой конструкции, а для ее безопасности. Кроме этого, все работы стоит проводить в перчатках.
Дальше отрезаем несколько кусков металлического прута диаметром 10 миллиметров, длиной 25-30 сантиметров

Их должно быть 8 одинаковых штук, после чего равномерно загибаем один край прута, чтобы он имел форму одностороннего крючка
Обратите внимание, что такой прут очень тяжело согнуть, поэтому для такого процесса лучше использовать дополнительные металлические опоры.
Готовим четыре больших гайки М16 или другого размера, в зависимости от выбранного диаметра будущей узкой трубки или штанги.
Между двух металлических крючков из прута вставляем один кусок отрезанной трубы и свариваем эту конструкцию с обеих сторон. Аналогичные действия стоит произвести и с остальными деталями
В итоге должно получиться 4 малых детали из трубы и 2 крючка.
Далее стоит обрезать края прута так, чтобы деталь заканчивалась на трубе, другими словами выравниваем деталь до уровня трубки.
Измеряем большую пружину амортизатора. Она будет разной у каждой модели автомобиля, поэтому сразу берите свою, причем с передних колес. Так важно делать потому, как на передних колесах амортизатор выходит из строя чаще всего, поскольку всю нагрузку берут на себя передние колеса. Измерения стоит начинать от первого большого витка и заканчивать последним большим витком пружины.
По измеренному размеру пружины отрезаем два куска узкой крепкой трубки или штанги диаметром около 1 сантиметра и края сглаживаем. Труба должна быть очень крепкой, можно взять с уже заготовленной резьбой по большой части трубы. На нее одеваем с каждой стороны сваренные трубы с прутами и закручиваем гайкой. Примите во внимание, что на узкую крепкую трубку важно сделать еще и резьбу, чтобы гайка шла «как по маслу».
Одевать сваренные крючки стоит так, чтобы округлый край был внешним, а концы смотрели внутрь пружины.
Для крепости конструкции, контргайку с одной стороны можно заварить. Можно заваривать не гайку, а сваренную трубку с прутами, это по желанию мастера. Можно оставить полученную конструкцию так, как получилось и протестировать ее на нерабочем амортизаторе.

Вы будете использовать его не один раз, а может и не два, поэтому не думайте, что это одноразовое приспособление. Для того, чтобы быстро и наименее затратным способом выполнить эту вспомогательную деталь – проанализируйте, какие запчасти есть у вас дома. Если сварочный механизм недоступен – значит можно обойтись и без него, но используя другие детали.

Включайте фантазию и логическое мышление прежде, чем начнете работу. Можно очертить план действий на бумаге и поэтапно все выполнять. Посоветуйтесь и с бывалыми автолюбителями, мастерами – может они подскажут самую легкую версию производства съемника своими руками. В любом случае, если вы хотите сэкономить на таком вспомогательном устройстве – у вас это обязательно получится. Удачи!

Как изготовить съемник пружин амортизаторов

Каждый амортизатор автомобиля имеет внешнюю пружину, которая очень прочно крепится к краям детали. Она также берет на себя функции защиты от больших частиц и осуществляет небольшое амортизирующее действие. Без крепких пружин установка амортизатора не имеет смысла, поскольку он очень быстро повредится.

Значит стоит вопрос – как их ставить и снимать. Съемник амортизаторов помогает ремонтнику легко избавиться от пружин и перейти к ремонту основной детали или замене ее защиты.

Он может быть как гидравлическим (такое устройство может продаваться в специализированных магазинах) или механическим (его можно изготовить в домашних условиях своими руками). Тип съемника говорит о схеме его работы и о времени на работу с ним.

Другими словами, механический съемник будет медленнее выполнять задачи и с привлечением физической силы, но разве это важно, если речь идет о существенной финансовой экономии на техническое обслуживание, замену амортизаторов и покупку гидравлического типа

“Съемник пружин амортизаторов своими руками”

На записи автомеханик рассказывает о том, как с подручных материалов можно изготовить съемник пружин амортизаторов. Посмотрев видео, вы будете осведомлены, какие материалы и инструменты необходимо подготовить, а также как происходит процесс изготовления.

Как работает съемник пружин, и какими они бывают?

Для чего нужен съемник? Он преодолевает распрямляющее усилие пружин. Прилагаемая сила на кронштейнах съемника соизмерима с весом автомобиля, но это не означает, что его конструкция слишком дорогая и высокотехнологичная.

Существует множество вариантов, но они подразделяются всего на два вида: механический и гидравлический привод.

Механический съемник пружин

Чаще всего имеет резьбовой приводной механизм. При достаточном диаметре шпильки (обеспечивающей хорошее передаточное отношение на резьбе), и длинной рукоятке ключа, можно без избыточных усилий сжимать пружины вручную.

Технология следующая: два съемника симметрично надеваются на стойку. Проворачивая шпильку с резьбой, вы сводите захваты к середине пружины прямо на амортизаторе, сжимая ее до необходимого размера.

Установка одного съемника на пружину приведет к его поломке

Съемники, надетые с двух сторон, обеспечивают равномерное сжатие. При работе с подвеской грузовых автомобилей или тяжелых внедорожников, опытные мастера устанавливают по 3 или даже 4 съемника.

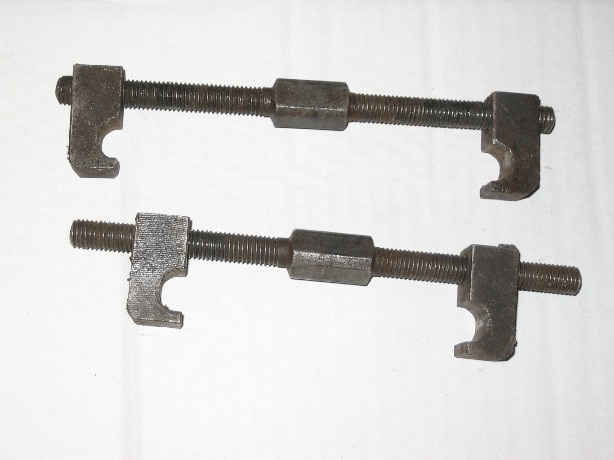

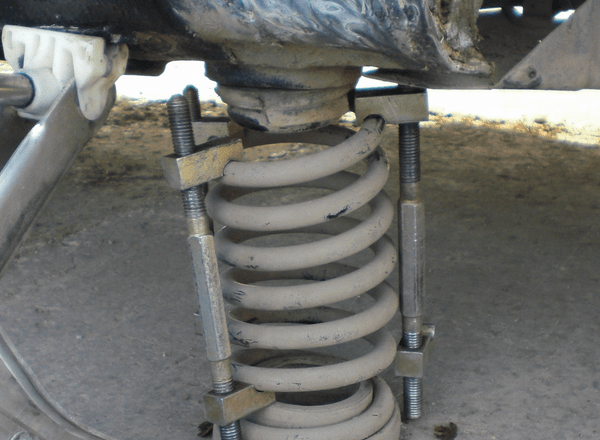

Правильная установка съемников на пружину

Полустационарные стойки

На сервисных станциях часто используют полустационарные стойки для снятия пружин со стоек амортизаторов. Инструмент достаточно универсальный, подходит к большинству подвесок. Благодаря редуктору приводного механизма, работать с ним удобно и безопасно.

Единственный недостаток – не всегда можно сжать пружину прямо на автомобиле. Все-таки это стендовое устройство: съемник работает с подвеской, снятой с автомобиля.

Рычажного типа

Аналогичная «проблема» у съемников рычажного типа. Механизм надежный и безопасный, но его габариты не позволяют подлезть в пространство под крылом авто.

Гидравлический съемник

Может быть переносным и стационарным. Работает по принципу домкрата: есть главный и рабочий цилиндр. Прокачивая жидкость с помощью рукоятки-рычага, оператор сжимает силовые скобы, между которыми находится пружина. Компактный двухсекционный съемник может стать помощником и в домашнем гараже, а вот напольный стационарный станок подойдет лишь для автосервиса. Давление в гидравлической системе нагнетается ножным рычагом. При этом руки автослесаря свободны, работать удобно и безопасно.

Разумеется, есть съемники с компрессорами, электроприводом, и прочими приспособлениями, облегчающими жизнь при обслуживании автомобиля. Всё это хорошо, пока вы не увидите ценник.

Порой выгоднее несколько раз посетить автосервис, чем приобрести промышленный съемник для личного пользования. Какой выход? Делать инструмент своими руками.

Головка для стоек амортизаторов JTC AUTO TOOLS 1530

Основным элементом подвески, соединяющей кузов автомобиля с колесами, являются амортизаторы. Они обеспечивают комфортную поездку водителю и пассажирам авто. Дорожные неровности «поглощаются» стойками амортизатора. Однако функционал его и стоек несколько различен:

• Амортизатор – масляный насос – просто гасит вертикальные колебания кузова автомобиля.
• Стойка, в состав которой входит амортизатор, демпфирует качания, создавая геометрию подвески и ориентируя колеса относительно рамы или кузова. Благодаря этому возникает плавность хода.

JTC AUTO TOOLS 1530

Срок службы системы определяется производителями в 160 тыс. км пробега. Действительно, узел служит достаточно долго, но далеко не тот срок, который указывает автозавод. Уже на 60 тыс. км на спидометре поездка в авто становится не такой комфортной: подвеска «собирает» дорожные ямы и бугорки.

В этот момент встает вопрос ремонта или замены стоек амортизатора, а вместе с ним – проблема снятия узла. Чаще всего при попытке разобрать механизм гайка не поддается: крутится вместе со штоком.

Задача решается специальным приспособлением – головкой для разборки стоек. Инструмент-шестигранник выполнен из прочной высококачественной стали, стойкой к влиянию окружающей среды и коррозии. Съемник JTC AUTO TOOLS 1530 выдерживает большие механические усилия, поможет без труда сорвать закисшее, заржавевшее крепление.

Компактные размеры изделия (141х100х35 мм) и небольшой вес (340 г) позволяют легко хранить и транспортировать съемник. Преимущество JTC AUTO TOOLS 1530 — в долгом сроке службы, простоте использования, повышенной износостойкости.

Рабочие параметры инструмента:

Страна производства	Тайвань
Назначение изделия	Демонтаж стопорных гаек
Единица измерения товара	Шт.
Количество единиц в комплекте	2
Материал изготовления	Хром-ванадиевая сталь
Размеры ДхШхВ	141х100х35 мм
Вес	0,340 кг

Цена товара – от 814 руб.

Типы и виды стяжек пружин

Все приспособления для стяжки пружин можно разделить на два больших класса:

• Стационарные (используются в автосервисных мастерских);
• Переносные (простые устройства для использования рядовыми автовладельцами).

Независимо от типа, все стяжки можно разделить на два типа по способу фиксации пружины:

• Центральные стяжки (стержень с резьбой или гидроцилиндр в рабочем положении проходит через центр пружины, пружина удерживается захватами в виде чашек или дисков);
• Стяжки для подвески типа макферсон и ей подобных (стержень с резьбой или гидроцилиндр в рабочем положении находится вне пружины, захваты пружины выполняются в виде крючьев или имеют С-образную форму и работают, как консоли).

Центральная стяжка применима только для работы с пружинами в подвесках традиционной схемы, в которых пружина находится отдельно от амортизатора. Стяжки для подвесок типа «макферсон» применяются для работы с пружинами, объединенными с амортизаторами — в этом случае нет возможности расположить стержень внутри пружины, поэтому захват осуществляется сбоку.

Наконец, стяжки пружин могут иметь различный привод:

• Механический — это просто стержень с резьбой;
• Гидравлический — стяжка производится с помощью гидравлического цилиндра с усилием до 1-2 тонн (такой инструмент используется для стяжки мощных пружин грузовой и с/х техники).

Съемник пружин в подвеске автомобиля своими руками

При ремонте или настройке подвески автомобиля, возникает необходимость зафиксировать пружину в определенном положении.

Для этих работ есть сервисное приспособление: съемник пружин, с помощью которого можно снять элементы ходовой как в специализированной мастерской, так и в гаражных условиях.

Различные концепции инструмента:

• Пассивный: Представляет собой две скобы, соединенные между собой жестко, либо с помощью резьбовой шпильки. Просто фиксирует пружину, сжатую с использованием веса автомобиля. После подъема кузова домкратом, упругий элемент остается в сжатом состоянии.
• Активный: Механизм сжатия может работать под нагрузкой, когда амортизатор в рабочем напряженном состоянии. Положение кузова относительно грунта не имеет значения.

Рассмотрим второй вариант подробнее.

Инструкция по изготовлению

Существует масса способов для изготовления такого устройства. Главная идея их состоит в том, чтобы сэкономить деньги и используя ненужные подручные материалы сделать инструмент. На любом автомобильном рынке вам удастся найти гидравлическое устройство, которое легко используется при ремонте, но стоимость его высоковата как для маленького приспособления.Если вы покопаетесь в своем гараже, то обязательно сможете там найти ненужные на первый взгляд вещи. Проанализируйте, смогут ли они частично воссоздать ту конструкцию, которую вы видели на рынке. Гидравлические стяжки для амортизатора вряд-ли получится воссоздать, а вот заменить их механическим устройством – вполне реально.

Рассмотрим краткую инструкцию, как сделать стяжки для пружин амортизаторов своими руками.

Снимаем амортизатор переднего колеса и измеряем размер большой пружины, которая мешает замене. Измерение начинаем от первого большого витка и заканчиваем последним. Все данные записываем на листике бумаги, желательно в одной единице измерения (сантиметры или миллиметры), которая более вам удобна. Стяжки рекомендуется производить именно для передних колес, поскольку эти амортизаторы чаще всего ломаются и требуют починки.
Находим в гараже металлическую крепкую трубу диаметром 2 сантиметра и нарезаем ее на 4 куска длиной по 10-15 сантиметров.
Далее находим стандартный прут диаметром 0,7-1 сантиметр и режем его на части длиной 20-30 сантиметров. Таких коротких крепких прутов у вас должно получить 8 штук.
Находим штангу с резьбой или покупаем трубу диаметром 1,5-1,7 сантиметра и режем ее на 2 куска, длиной, равной полученному замеру в 1-м пункте, можно удлинить до 5 сантиметров. Если на выбранных трубках нет резьбы – нарезаем ее с помощью специального инструмента со всех краев каждого куска на протяжении 10-15 сантиметров.
Все края трубок и прутов обрабатываем так, чтобы избавиться от металлических заусениц, края должны быть ровными и гладкими.
Металлические пруты сгибаем одинаково так, чтобы они с одной стороны образовали крюк

Обратите внимание, что такие пруты очень крепкие и плохо гнуться, потому можно задействовать дополнительные инструменты.
Мобильной сваркой соединяем пруты и короткие трубки так, чтобы крючки находились равномерно по обе стороны от трубки. Лишние края прутов обрезаем, чтобы они были на одном уровне с трубкой

Получаем 4 небольших изделия из прутов и труб.
Полученные части одеваем на длинные трубки и закручиваем на концах большие гайки. Крючок одевается так, чтобы гладкая его сторона смотрела на край штанги.
Вот и вся работа, стяжка для амортизатора готова. Она подойдет как для переднего колеса, так и для заднего (если вы добавили лишних несколько сантиметров на штангу). Протестируйте ее на одном из амортизаторов и исправьте недочеты, если такие появились.

Данная методика позволяет быстро соорудить механическое приспособление, которое способно сжать или немного разжать пружину амортизатора для его ремонта, замены или проверки. Единственный минус такого способа состоит в том, что мастер должен уметь пользоваться мобильной сваркой. Если такой аппарат отсутствует или вы не хотите его использовать – то можно соорудить схожее устройство без использования сложного механизма.Очень хорошим считается метод производства стяжек амортизаторов на основе старого крепкого домкрата. Если помните, такие устройства прилагались к старым моделям автомобилей советского времени. Схема работы его понятна, остается сделать так, чтобы одна часть домкрата могла крепиться к верхнему витку пружины амортизатора, а другая ветка – к нижнему. Это можно сделать за счет разных средств – посмотрите что присутствует в вашем гараже среди деталей и обязательно обнаружите что-то подходящее.

Учитывайте, что приведенные способы производства стяжек не единственны в своем роде, их можно изменять или дополнять в зависимости от типа автомобиля, его модели, умений и желаний автовладельца. Стоит включить фантазию, чтобы данный механизм получился простым и не затейливым.

Изготовление съемника пружин амортизаторов

Многие автолюбители пользуются обычной цепью: наматывают несколько оборотов вокруг витков пружины, и затягивают цепь. После подъема автомобиля домкратом, амортизационная стойка растягивается, а пружина остается сжатой. Это опасный способ: если цепь соскользнет, распрямившаяся пружина может нанести серьезную травму.

Как сделать простейший съемник по аналогии с промышленным

Механический полустационарный «станок» можно создать из «Волговского» домкрата.

• старый домкрат от «Волги-24», «Москвича 412» или другой советской легковушки = 0 руб.
• старый шатун от любого двигателя = 0 руб.
• стальной уголок со свалки 1 метр = 0 руб.
• пара штоков от сломанных амортизаторов = 0 руб.
• пригоршня болтов и гаек М12 – М14 = условно бесплатно.

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Замена передней пружины Renault Logan

Прежде чем заниматься ремонтом передней подвески, необходимо подготовить нужный инструмент. Для разборки деталей ходовой части Logan обязательно потребуется:

• набор рожковых и комбинированных ключей;
• шестигранники и «звездочки»;
• торцевые головки и воротки;
• комплект стяжек (2 шт.);
• молоток;
• накидной ключ на 21 с большим изгибом.

На Рено Логан-1 замену передней пружины выполняем в следующей последовательности:

устанавливаем машину на ровной поверхности, ставим упоры под задние колеса;
открываем капот, шестигранником-звездочкой на 6 удерживаем шток амортизатора, а накидным ключом на 21 откручиваем верхнюю гайку амортизаторной стойки;

домкратим авто, снимаем переднее колесо на той стороне, где демонтируется амортизатор, под днищем для страховки размещаем «козлик»;
раскручиваем болты с гайками, крепящие амортизатор к поворотной цапфе (ключи на 18), если нижний болт будет упираться в тормозной цилиндр, придется нижний крепеж суппорта ослабить, а верхний снять, чтобы отодвинуть суппорт от амортизатора;

вынимаем болты, подаем поворотный кулак на себя (в сторону от автомобиля), демонтируем амортизаторную стойку в сборе с пружиной;

если пружина сломана или просела, ее стягивать не нужно, поэтому просто отворачиваем вторую верхнюю гайку на штоке амортизатора;

ставим новую деталь вместо сломанной, если ПП нормального размера по высоте, закрепляем стяжки на пружинных витках, постепенно стягиваем витки, поджимая попеременно их с одной и с другой стороны;

много стягивать не нужно, важно чтобы гайку на амортизаторном штоке можно было наживить, затем ее закрутить до упора;
устанавливаем стойку на место, производит сборку.

Важно при монтаже пружины попасть витками в пазы нижней и верхней чашек, в этом случае ПП стянется без проблем. На Логане достаточно часто удается обойтись без стяжек, сжать пружину руками и наживить гайку

При отсутствии каких-либо осложнений работа при наличии слесарных навыков выполняется за два часа, на подъемнике замену можно произвести еще быстрее.

Самодельные съемники пружин с автомобильных стоек – видео

Самодельная стойка переносная

С креплением к стене

Итог: Стоимость самодельных съемников пружин стремится к нулю, поскольку собираются они буквально из хлама. А без них, обслужить подвеску автомобиля не представляется возможным.

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

Иногда требуется сжать пружину подвески, не снимая её с автомобиля. Для этого нужны стяжки. В простом случае стяжками могут служить два или несколько стержней, снабжённых так называемыми зацепами. Зацепы своими крючками цепляются к пружине снаружи. Все стяжки, как правило, размещают с противоположных сторон пружины. А затем, вращая ключом резьбовые стержни, можно легко выполнить сжатие.

Резюмируя о съемнике пружин…

Необходимо сказать о том, что применение подобного приспособления оправдано особенно в тех случаях, когда замена пружины на стойках подобного типа происходит часто. В основном это автосервисы. Также надо заметить, что приспособление универсально. На нем можно демонтировать пружины со стоек любых авто, фактически меняя высоту плеча, которым поджимается пружина. Работы связанные со снятием и заменой пружины при применении такого приспособления будут значительно упрощены, что пожалуй является определяющим фактором при решении вопроса о изготовлении чего-то подобного в вашем гараже.

Работоспособность амортизаторов влияет на общее состояние автомобиля очень сильно. Многие автовладельцы, которые хотят здорово сэкономить на техническом обслуживании, самостоятельно выполняют замену таких деталей в домашних условиях. Для профессионалов уже не составляет труда ни замена защиты амортизаторов, ни самих устройств. Но в таком случае каждый раз требуются стяжки для пружин амортизаторов. Такое приспособление поможет быстро и качественно выполнить работу, а сделать его своими руками хоть и не так легко, но все же возможно при наличии некоторых навыков.

В этой статье речь пойдет о том, как при минимальных затратах денег, времени и сил – можно изготовить стяжки и как правильно их использовать.

Существует масса способов для изготовления такого устройства. Главная идея их состоит в том, чтобы сэкономить деньги и используя ненужные подручные материалы сделать инструмент. На любом автомобильном рынке вам удастся найти гидравлическое устройство, которое легко используется при ремонте, но стоимость его высоковата как для маленького приспособления.

Если вы покопаетесь в своем гараже, то обязательно сможете там найти ненужные на первый взгляд вещи. Проанализируйте, смогут ли они частично воссоздать ту конструкцию, которую вы видели на рынке. Гидравлические стяжки для амортизатора вряд-ли получится воссоздать, а вот заменить их механическим устройством – вполне реально.

Рассмотрим краткую инструкцию, как сделать стяжки для пружин амортизаторов своими руками.

Снимаем амортизатор переднего колеса и измеряем размер большой пружины, которая мешает замене. Измерение начинаем от первого большого витка и заканчиваем последним. Все данные записываем на листике бумаги, желательно в одной единице измерения (сантиметры или миллиметры), которая более вам удобна. Стяжки рекомендуется производить именно для передних колес, поскольку эти амортизаторы чаще всего ломаются и требуют починки.
Находим в гараже металлическую крепкую трубу диаметром 2 сантиметра и нарезаем ее на 4 куска длиной по 10-15 сантиметров.
Далее находим стандартный прут диаметром 0,7-1 сантиметр и режем его на части длиной 20-30 сантиметров. Таких коротких крепких прутов у вас должно получить 8 штук.
Находим штангу с резьбой или покупаем трубу диаметром 1,5-1,7 сантиметра и режем ее на 2 куска, длиной, равной полученному замеру в 1-м пункте, можно удлинить до 5 сантиметров. Если на выбранных трубках нет резьбы – нарезаем ее с помощью специального инструмента со всех краев каждого куска на протяжении 10-15 сантиметров.
Все края трубок и прутов обрабатываем так, чтобы избавиться от металлических заусениц, края должны быть ровными и гладкими.
Металлические пруты сгибаем одинаково так, чтобы они с одной стороны образовали крюк

Обратите внимание, что такие пруты очень крепкие и плохо гнуться, потому можно задействовать дополнительные инструменты.
Мобильной сваркой соединяем пруты и короткие трубки так, чтобы крючки находились равномерно по обе стороны от трубки. Лишние края прутов обрезаем, чтобы они были на одном уровне с трубкой

Получаем 4 небольших изделия из прутов и труб.
Полученные части одеваем на длинные трубки и закручиваем на концах большие гайки. Крючок одевается так, чтобы гладкая его сторона смотрела на край штанги.
Вот и вся работа, стяжка для амортизатора готова. Она подойдет как для переднего колеса, так и для заднего (если вы добавили лишних несколько сантиметров на штангу). Протестируйте ее на одном из амортизаторов и исправьте недочеты, если такие появились.

Учитывайте, что приведенные способы производства стяжек не единственны в своем роде, их можно изменять или дополнять в зависимости от типа автомобиля, его модели, умений и желаний автовладельца. Стоит включить фантазию, чтобы данный механизм получился простым и не затейливым.

Изготовление съемника пружин амортизаторов

Многие автолюбители пользуются обычной цепью: наматывают несколько оборотов вокруг витков пружины, и затягивают цепь. После подъема автомобиля домкратом, амортизационная стойка растягивается, а пружина остается сжатой. Это опасный способ: если цепь соскользнет, распрямившаяся пружина может нанести серьезную травму.

Как сделать простейший съемник по аналогии с промышленным

Механический полустационарный «станок» можно создать из «Волговского» домкрата.

• старый домкрат от «Волги-24», «Москвича 412» или другой советской легковушки = 0 руб.
• старый шатун от любого двигателя = 0 руб.
• стальной уголок со свалки 1 метр = 0 руб.
• пара штоков от сломанных амортизаторов = 0 руб.
• пригоршня болтов и гаек М12 – М14 = условно бесплатно.

Дрель, болгарка, напильник, сварочный аппарат – такой набор либо есть в гараже, либо доступен у соседа за пару пива. К верхней части домкрата (где расположена вертушка с редуктором) собирается площадка из уголка. Затем к ней приваривается кронштейн по размеру опорной чашки. К штатному опорному рычагу домкрата прикручиваем шатун, в него будет заходить стойка амортизатора.

Не нужно беспокоиться за прочность конструкции. Домкрат поднимает автомобиль, шатун также выдерживает огромную нагрузку. А для усиления консольной конструкции кронштейна, привариваем тяги из штоков амортизатора. Съемник универсален: длина амортизатора позволяет обслуживать любые стойки для легковых автомобилей, а также большинство внедорожников. Следующий съемник пружин, который легко сделать своими руками – стягивающего типа. Подойдет для небольших размеров пружин, поскольку развить на таком приспособлении большое усилие – нереально.

Комплектующие еще более доступные, чем в предыдущей конструкции. Кусок трубы, уголок и длинный болт М14 – М18. Можно использовать шпильку. Из уголка и распиленных кусочков дюймовой трубы свариваем кронштейны. Съемник состоит из двух одинаковых стяжек, так что кронштейнов должно быть четыре. Обязательно ввариваем направляющие втулки для шпильки. Иначе при затяжке кронштейны будут подклинивать.

Пружина стягивается при синхронном закручивании гаек на шпильках. Если вы пользуетесь набором из 2-х стяжек – устанавливать их следует строго симметрично.

Как сделать станок для разборки стоек амортизаторов

Стенд для разборки амортизационных стоек своими руками

Изготовление самодельного стенда для разборки амортизационных стоек из реечного домкрата своими руками.

Всем привет! Как-то в пункте приёма металлолома мне попался штатный домкрат от ВАЗ-классики. Попросил продать мне его, приёмщик мне его подарил, за что ему ещё раз огромное спасибо! Домкрат оказался исправным, резьба целая, и я решил сделать из него приспособление для разборки стоек. Хотя у меня есть стяжки для пружин, да и не каждый день ими пользуешься, но стяжки стяжками, а стенд удобнее. Решил делать именно стенд, хотя сначала хотел сделать какое-нибудь простейшее приспособление. Что и как делать поначалу не знал, в интернете особо ничего интересного не нашёл.

Необходимые материалы

Для сборки понадобились:

• домкрат;
• шатун;
• обрезки профильной трубы;
• сварка.

Изготовление стенда

Шатун обрезал примерно посередине, из него получится крепление амортизатора.

Обрезок трубки, в который будет вставляться шатун.

Немного сплющил трубку, чтобы в неё можно было вставить шатун.

Придал трубке нужную форму, вставив шатун в трубку и обстучав её молотком.

Приварил трубку к подъёмной части домкрата.

Сверху сделал такое крепление из тех же обрезков.

Отрезав от домкрата опорную пяту, удлинил домкрат и сделал две лапы. Получился полноценный стенд.

Демонстрация стенда в работе

Стенд в работе. Замена опоры стойки.

Стяжки использую для страховки.

Отрезанную пяту решил не выбрасывать, отрезав от трубы невысокое кольцо и приварив его в центр пяты, сделал дополнительную чашу для подкатного домкрата.

С помощью такого стенда перебрал уже не одну стойку, работать удобно. Всем спасибо!

Приспособление для разборки стоек амортизаторов своими руками чертежи

Стенд для разборки амортизационных стоек своими руками

Авторизация на сайте

Изготовление самодельного стенда для разборки амортизационных стоек из реечного домкрата своими руками.

Всем привет! Как-то в пункте приёма металлолома мне попался штатный домкрат от ВАЗ-классики. Попросил продать мне его, приёмщик мне его подарил, за что ему ещё раз огромное спасибо! Домкрат оказался исправным, резьба целая, и я решил сделать из него приспособление для разборки стоек. Хотя у меня есть стяжки для пружин, да и не каждый день ими пользуешься, но стяжки стяжками, а стенд удобнее. Решил делать именно стенд, хотя сначала хотел сделать какое-нибудь простейшее приспособление. Что и как делать поначалу не знал, в интернете особо ничего интересного не нашёл.

Необходимые материалы

• домкрат;
• шатун;
• обрезки профильной трубы;
• сварка.

Изготовление стенда

Шатун обрезал примерно посередине, из него получится крепление амортизатора.

Обрезок трубки, в который будет вставляться шатун.

Немного сплющил трубку, чтобы в неё можно было вставить шатун.

Придал трубке нужную форму, вставив шатун в трубку и обстучав её молотком.

Приварил трубку к подъёмной части домкрата.

Сверху сделал такое крепление из тех же обрезков.

Отрезав от домкрата опорную пяту, удлинил домкрат и сделал две лапы. Получился полноценный стенд.

Демонстрация стенда в работе

Стенд в работе. Замена опоры стойки.

Стяжки использую для страховки.

Отрезанную пяту решил не выбрасывать, отрезав от трубы невысокое кольцо и приварив его в центр пяты, сделал дополнительную чашу для подкатного домкрата.

С помощью такого стенда перебрал уже не одну стойку, работать удобно. Всем спасибо!

Приспособление для разборки стоек, съемник пружин в подвеске автомобиля своими руками

Как нужно стягивать пружину

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

1. Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
2. Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
3. Используя ключ, гайки на разных стержнях вращают по очереди;
4. Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

Видео стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

Как работает съемник пружин, и какими они бывают?

Для чего нужен съемник? Он преодолевает распрямляющее усилие пружин. Прилагаемая сила на кронштейнах съемника соизмерима с весом автомобиля, но это не означает, что его конструкция слишком дорогая и высокотехнологичная.

Существует множество вариантов, но они подразделяются всего на два вида: механический и гидравлический привод.

Механический съемник пружин

Чаще всего имеет резьбовой приводной механизм.

При достаточном диаметре шпильки (обеспечивающей хорошее передаточное отношение на резьбе), и длинной рукоятке ключа, можно без избыточных усилий сжимать пружины вручную.

Технология следующая: два съемника симметрично надеваются на стойку. Проворачивая шпильку с резьбой, вы сводите захваты к середине пружины прямо на амортизаторе, сжимая ее до необходимого размера.

Установка одного съемника на пружину приведет к его поломке

Съемники, надетые с двух сторон, обеспечивают равномерное сжатие. При работе с подвеской грузовых автомобилей или тяжелых внедорожников, опытные мастера устанавливают по 3 или даже 4 съемника.

Правильная установка съемников на пружину

Полустационарные стойки

На сервисных станциях часто используют полустационарные стойки для снятия пружин со стоек амортизаторов. Инструмент достаточно универсальный, подходит к большинству подвесок. Благодаря редуктору приводного механизма, работать с ним удобно и безопасно.

Единственный недостаток – не всегда можно сжать пружину прямо на автомобиле. Все-таки это стендовое устройство: съемник работает с подвеской, снятой с автомобиля.

Рычажного типа

Аналогичная «проблема» у съемников рычажного типа. Механизм надежный и безопасный, но его габариты не позволяют подлезть в пространство под крылом авто.

Гидравлический съемник

Может быть переносным и стационарным. Работает по принципу домкрата: есть главный и рабочий цилиндр. Прокачивая жидкость с помощью рукоятки-рычага, оператор сжимает силовые скобы, между которыми находится пружина.

Компактный двухсекционный съемник может стать помощником и в домашнем гараже, а вот напольный стационарный станок подойдет лишь для автосервиса.

Давление в гидравлической системе нагнетается ножным рычагом. При этом руки автослесаря свободны, работать удобно и безопасно.

Разумеется, есть съемники с компрессорами, электроприводом, и прочими приспособлениями, облегчающими жизнь при обслуживании автомобиля. Всё это хорошо, пока вы не увидите ценник.

Порой выгоднее несколько раз посетить автосервис, чем приобрести промышленный съемник для личного пользования. Какой выход? Делать инструмент своими руками.

Стоимость стяжек в магазинах

Можно и вовсе не заморачиваться и приобрести готовое изделие в магазине. Изобилие может поставить в тупик. Существуют гидравлические и механические стяжки пружин амортизаторов. Цена на них существенно отличается. Самые дешевые варианты обойдутся примерно в 1 500 рублей, ну а самые дорогостоящие – примерно в 30 000 тысяч. Безусловно, для единичных работ вовсе не обязательно приобретать дорогостоящий продукт. Вам будет вполне достаточно механической стяжки за пару тысяч рублей.

Можно приобрести гидравлические стяжки. Работать с ними более удобно, но и ценник тут в два раза выше. Существуют универсальные стяжки с различными насадками, но это тоже достаточно весомая покупка. Обращайте внимание на качественные механические стяжки пружин амортизаторов. Цена на нормальный продукт будет в диапазоне 2-3 тысяч рублей.

Приспособление для сжатия пружин стойки своими руками – Справочник металлиста

Довольно часто случается так, что амортизаторы на автомобиле изнашиваются или выходят из строя. Это не удивительно, а причин таким последствиям может быть множество. В таком случае каждый владелец машины сталкивается с рядом неприятностей и единственным их решением может быть замена амортизаторов.

Провести ее можно в сервисном центре или у себя в гараже, однако для этого понадобится стяжка пружин (некоторые называют их спиралями амортизатора), для которых нужен специальный съемник, а также некоторые знания и умения.

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина.

Существуют сейчас всевозможные прогрессивные виды данного механизма такие как, масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный уровень автомобиля над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном порядке, в то время как пружинящий элемент износился, потерял необходимую жесткость или вовсе лопнул. В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно провести ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Что такое съемник

Съемник, это специальное устройство, которое позволяется проводить сжатие пружин амортизаторов, чтобы в дальнейшем можно было продолжать ремонтные работы.

Вариаций данного устройства существует масса, однако самый распространенный съемник для пружин – это две металлические рейки с нарезанной по всей их длине резьбой и закрепленные по обе стороны крюки, которые при повороте идут навстречу друг другу. Т.е.

когда нужно проводить сжатие пружин, достаточно просто проворачивать рейку, а закрепленные крюки будут стягивать пружину.

Существует еще более упрощенный метод съемника – ременной. В таком случае используются две “лягушки” с заправленными в них прочными тканевыми ремнями.

Ремни прокидываются на верхний и нижний виток пружин, далее владелец авто начинает работать “лягушками”, нажимая на каждую поочередно.

Впоследствии этих действий ремни натягиваются, и “спираль” начинает стягиваться, после чего можно проводить ремонтные работы.

Инструкция по изготовлению

Существует масса способов для изготовления такого устройства. Главная идея их состоит в том, чтобы сэкономить деньги и используя ненужные подручные материалы сделать инструмент. На любом автомобильном рынке вам удастся найти гидравлическое устройство, которое легко используется при ремонте, но стоимость его высоковата как для маленького приспособления.Если вы покопаетесь в своем гараже, то обязательно сможете там найти ненужные на первый взгляд вещи. Проанализируйте, смогут ли они частично воссоздать ту конструкцию, которую вы видели на рынке. Гидравлические стяжки для амортизатора вряд-ли получится воссоздать, а вот заменить их механическим устройством – вполне реально.

Рассмотрим краткую инструкцию, как сделать стяжки для пружин амортизаторов своими руками.

1. Снимаем амортизатор переднего колеса и измеряем размер большой пружины, которая мешает замене. Измерение начинаем от первого большого витка и заканчиваем последним. Все данные записываем на листике бумаги, желательно в одной единице измерения (сантиметры или миллиметры), которая более вам удобна. Стяжки рекомендуется производить именно для передних колес, поскольку эти амортизаторы чаще всего ломаются и требуют починки.
2. Находим в гараже металлическую крепкую трубу диаметром 2 сантиметра и нарезаем ее на 4 куска длиной по 10-15 сантиметров.
3. Далее находим стандартный прут диаметром 0,7-1 сантиметр и режем его на части длиной 20-30 сантиметров. Таких коротких крепких прутов у вас должно получить 8 штук.
4. Находим штангу с резьбой или покупаем трубу диаметром 1,5-1,7 сантиметра и режем ее на 2 куска, длиной, равной полученному замеру в 1-м пункте, можно удлинить до 5 сантиметров. Если на выбранных трубках нет резьбы – нарезаем ее с помощью специального инструмента со всех краев каждого куска на протяжении 10-15 сантиметров.
5. Все края трубок и прутов обрабатываем так, чтобы избавиться от металлических заусениц, края должны быть ровными и гладкими.
6. Металлические пруты сгибаем одинаково так, чтобы они с одной стороны образовали крюк. Обратите внимание, что такие пруты очень крепкие и плохо гнуться, потому можно задействовать дополнительные инструменты.
7. Мобильной сваркой соединяем пруты и короткие трубки так, чтобы крючки находились равномерно по обе стороны от трубки. Лишние края прутов обрезаем, чтобы они были на одном уровне с трубкой. Получаем 4 небольших изделия из прутов и труб.
8. Полученные части одеваем на длинные трубки и закручиваем на концах большие гайки. Крючок одевается так, чтобы гладкая его сторона смотрела на край штанги.
9. Вот и вся работа, стяжка для амортизатора готова. Она подойдет как для переднего колеса, так и для заднего (если вы добавили лишних несколько сантиметров на штангу). Протестируйте ее на одном из амортизаторов и исправьте недочеты, если такие появились.

Данная методика позволяет быстро соорудить механическое приспособление, которое способно сжать или немного разжать пружину амортизатора для его ремонта, замены или проверки. Единственный минус такого способа состоит в том, что мастер должен уметь пользоваться мобильной сваркой. Если такой аппарат отсутствует или вы не хотите его использовать – то можно соорудить схожее устройство без использования сложного механизма.
Очень хорошим считается метод производства стяжек амортизаторов на основе старого крепкого домкрата. Если помните, такие устройства прилагались к старым моделям автомобилей советского времени. Схема работы его понятна, остается сделать так, чтобы одна часть домкрата могла крепиться к верхнему витку пружины амортизатора, а другая ветка – к нижнему. Это можно сделать за счет разных средств – посмотрите что присутствует в вашем гараже среди деталей и обязательно обнаружите что-то подходящее.

Учитывайте, что приведенные способы производства стяжек не единственны в своем роде, их можно изменять или дополнять в зависимости от типа автомобиля, его модели, умений и желаний автовладельца. Стоит включить фантазию, чтобы данный механизм получился простым и не затейливым.

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Зачем нужна такая процедура, как стяжка пружин амортизаторов своими руками? В силу сложившихся обстоятельств и из-за наших хваленных отечественных дорог, бывает, что амортизаторные узлы в машине, даже почти новой, выходят из строя. А в достаточно старой – изнашиваются от времени эксплуатации.

Съёмник пружин своими руками

Самодельный съёмник пружин амортизаторов сделанный своими руками из домкрата: фото изготовления самоделки.

На фото показан процесс изготовления приспособления.

К домкрату приварены крепления.

Из стальных полос сделаны вот такие захваты для пружин.

Захваты привариваются к домкрату.

Один захват приварен к неподвижной части домкрата, второй захват к подвижной части.

Чтобы удерживать пружину к захватам приварены пластины.

Приспособление в действии.

Вот такой самодельный съёмник для пружин амортизаторов, можно сделать из домкрата.

Еще несколько моментов

Вот мы и разобрались с вами, что сделать стяжку своими руками не так уж и сложно. Для этого, кроме желания, небольшого количества инструмента и времени, ничего не нужно. Если же стяжки нет, а пружину снять нужно, то лучше не рисковать собственным здоровьем и не экспериментировать, а обратиться в СТО.

Стянуть пружину амортизатора без стяжек не выйдет, об этом уже было сказано. Это не касается случаев, когда изделие потеряло свою упругость и имеет трещины. Рабочей такую пружину назвать уже нельзя. Можно найти огромное количество вариантов изготовления самодельных стяжек, самые популярные из них мы с вами только что рассмотрели.

Самодельная стяжка для пружин амортизатора делается быстро и просто. Главное – чтобы конструкция получилась прочной и выполняла свою основную задачу. Не забывайте, что если стяжка соскочит с пружины, можно получить серьезный ушиб от удара, поэтому всегда старайтесь держать пружину подальше от лица и надежно закреплять её, если есть такая возможность.

Довольно часто случается так, что амортизаторы на автомобиле изнашиваются или выходят из строя. Это не удивительно, а причин таким последствиям может быть множество. В таком случае каждый владелец машины сталкивается с рядом неприятностей и единственным их решением может быть замена амортизаторов.

Провести ее можно в сервисном центре или у себя в гараже, однако для этого понадобится стяжка пружин (некоторые называют их спиралями амортизатора), для которых нужен специальный съемник, а также некоторые знания и умения.

Чем стянуть пружину амортизатора без стяжек

При ремонте или настройке подвески автомобиля, возникает необходимость зафиксировать пружину в определенном положении.

Различные концепции инструмента:

Пассивный: Представляет собой две скобы, соединенные между собой жестко, либо с помощью резьбовой шпильки.

Просто фиксирует пружину, сжатую с использованием веса автомобиля. После подъема кузова домкратом, упругий элемент остается в сжатом состоянии.
Активный: Механизм сжатия может работать под нагрузкой, когда амортизатор в рабочем напряженном состоянии. Положение кузова относительно грунта не имеет значения.

Как сделать самостоятельно

Итак, мы определились, что съемник амортизаторов нам очень необходим, остается дело за малым – как его сделать своими руками? Тут на помощь должна прийти способность каждого человека логически мыслить и анализировать – что не нужное существует в хозяйстве и что вы умеете делать.

Выполняя съемник важно помнить, что он должен подходить именно под вашу модель автомобиля и тип амортизаторов.

Если сваривание деталей для вас не проблема – тогда вперед делать деталь таким способом, если в домашнем арсенале присутствуют крепкие лишние домкраты, они могут стать помощником и т.д.

На примере рассмотрим, как соорудить съемник амортизаторов:

1. Берем металлическую трубку диаметром 18-22 миллиметра и отрезаем от нее 4 куска по 15 сантиметров, не забывая при этом сгладить края. Это важно не для самой конструкции, а для ее безопасности. Кроме этого, все работы стоит проводить в перчатках.
2. Дальше отрезаем несколько кусков металлического прута диаметром 10 миллиметров, длиной 25-30 сантиметров. Их должно быть 8 одинаковых штук, после чего равномерно загибаем один край прута, чтобы он имел форму одностороннего крючка. Обратите внимание, что такой прут очень тяжело согнуть, поэтому для такого процесса лучше использовать дополнительные металлические опоры.
3. Готовим четыре больших гайки М16 или другого размера, в зависимости от выбранного диаметра будущей узкой трубки или штанги.
4. Между двух металлических крючков из прута вставляем один кусок отрезанной трубы и свариваем эту конструкцию с обеих сторон. Аналогичные действия стоит произвести и с остальными деталями. В итоге должно получиться 4 малых детали из трубы и 2 крючка.
5. Далее стоит обрезать края прута так, чтобы деталь заканчивалась на трубе, другими словами выравниваем деталь до уровня трубки.
6. Измеряем большую пружину амортизатора. Она будет разной у каждой модели автомобиля, поэтому сразу берите свою, причем с передних колес. Так важно делать потому, как на передних колесах амортизатор выходит из строя чаще всего, поскольку всю нагрузку берут на себя передние колеса. Измерения стоит начинать от первого большого витка и заканчивать последним большим витком пружины.
7. По измеренному размеру пружины отрезаем два куска узкой крепкой трубки или штанги диаметром около 1 сантиметра и края сглаживаем. Труба должна быть очень крепкой, можно взять с уже заготовленной резьбой по большой части трубы. На нее одеваем с каждой стороны сваренные трубы с прутами и закручиваем гайкой. Примите во внимание, что на узкую крепкую трубку важно сделать еще и резьбу, чтобы гайка шла «как по маслу».
8. Одевать сваренные крючки стоит так, чтобы округлый край был внешним, а концы смотрели внутрь пружины.
9. Для крепости конструкции, контргайку с одной стороны можно заварить. Можно заваривать не гайку, а сваренную трубку с прутами, это по желанию мастера. Можно оставить полученную конструкцию так, как получилось и протестировать ее на нерабочем амортизаторе.

Вы будете использовать его не один раз, а может и не два, поэтому не думайте, что это одноразовое приспособление. Для того, чтобы быстро и наименее затратным способом выполнить эту вспомогательную деталь – проанализируйте, какие запчасти есть у вас дома. Если сварочный механизм недоступен – значит можно обойтись и без него, но используя другие детали.

Включайте фантазию и логическое мышление прежде, чем начнете работу. Можно очертить план действий на бумаге и поэтапно все выполнять. Посоветуйтесь и с бывалыми автолюбителями, мастерами – может они подскажут самую легкую версию производства съемника своими руками. В любом случае, если вы хотите сэкономить на таком вспомогательном устройстве – у вас это обязательно получится. Удачи!

Процесс стяжки пружин

начнем с того, что описанные выше съемники не единственные в своем роде, бывают еще несколько конфигураций этого устройство, его также можно сделать своими руками или просто купить. Однако без него стяжка будет сущим кошмаром и практически невыполнимым заданием.

Приступая же к выполнению этой операции необходимо, прежде всего, снять стойку с амортизатором, предварительно поставив автомобиль на домкрат и надежно его зафиксировав.

Далее съемник крепится на верхний и нижний виток пружин, и начинается работа руками. В зависимости от того, каков принцип работы вашего съемника, вы будете либо вращать какой-то его элемент, либо как в случае с «лягушкой» поочередно работать двумя педальками.

На этом стяжку можно считать завершенной, главное, что нужно помнить, это не стоит сжимать пружину полностью, повышая риск поломки, как самой пружины, так и приспособления для сжатия. Достаточно просто высвободить нужный вам элемент от давления и провести ремонт или замену амортизирующего механизма.

Что касается использования съемника, тот он призван облегчить весь процесс ремонта, ведь без него пришлось бы не только фиксировать стойку тисками, но еще и прилагать огромные усилия для сжатия пружин, нужно было бы, чтобы их кто-то держал, пока вы занимаетесь всем механизмом и т.д.

К тому же, используя данное приспособление, вы делаете процесс ремонта безопасным для себя, практически, исключая шанс срыва пружины.

Делаем стяжки пружин из старого домкрата

Сегодня снял стойку, вот нужно отремонтировать но речь пойдет не о ремонте стойки, а о стяжке пружины. Много видел разных вариантов, из домкрата все делают ВАЗовского по-моему оригинального, но у меня такого нет, а есть по домкрат от Волги ГАЗ 21, вот сейчас я из него попытаюсь сделать съемник. Ещё понадобилось пару обрезков уголка, шатун от той же волги, ну и сварка и болгарка.

В принципе что тут пытаться я его сейчас и буду делать, для этого нужен домкрат, шатун с автомобиля Волга.

Дальше буду делать и показывать что и как….

Вот что получилось вниз приварен шатун, а сверху вот это кольцо у меня было срезано с газового баллона, вот это кольцо. Вот она вот такие кольца

У меня есть, я делаю разные изделия из газового баллона и я его использовал для того чтобы сделать съемник.

Вот такие два отрезка, (на выставку не собираюсь ))) на внешний вид особо не обращайте внимания.

Вот такой получился съемник, сейчас я его окультурю, зачищу и пульну из баллончика немного, чтобы он лучше был и покажу как он работает.

Сейчас немного подсохнет потому что я его с баллончика покрасили буду пробовать снимать пружины.

Вот такой простой в изготовлении получился съемник для пружин со стоек делали его около 30 минут, что значит быстро в изготовлении.

Пришлось немного переделать конструкцию, потому как то кольцо которое я вверху преварил разбирать то было хорошо, а вот собирать, попасть в подушку амортизатора тяжело, поэтому пришлось сделать вот так.

Это я не сам придумал, это я подсмотрел и переделал. Вот таким образом мы сжимаем саму пружину без чашки и конструкции, которая стоит сверху амортизатора.

Отличная получилась конструкция, которая прошла испытания и зарекомендовала себя на отлично))) Всем пока.

Для чего нужен домкрат? Виды домкратов

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины карданного вала на ВАЗ-2107, вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить колпаки на колесах своими руками.

Важные характеристики домкрата перечислены ниже.

1. Грузоподъёмность. У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
2. Высота подъёма. Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
3. Высота подхвата. Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

1. Механического типа, в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
2. Гидравлического типа. Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
3. Пневматического типа. Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

Подробную информацию о том, как изготовить своими руками подъемник для легкового автомобиля, вы найдёте в материале нашего специалиста.

Также рекомендуем прочитать максимально информативную статью о разновидностях ручных лебедок для автомобиля, их особенностях и факторах выбора.

О том, как пошагово сделать рабочую лебедку из стартера своими руками, подробно расскажет наш эксперт.

Информацию об изготовлении стапеля для кузовных работ своими руками вы сможете прочитать в статье нашего специалиста.

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.

Самодельные съемники пружин с автомобильных стоек — видео

Самодельная стойка переносная

Как изготовить стяжку пружин для амортизаторов своими руками

Иногда требуется сжать пружину подвески, не снимая её с автомобиля. Для этого нужны стяжки. В простом случае стяжками могут служить два или несколько стержней, снабжённых так называемыми зацепами. Зацепы своими крючками цепляются к пружине снаружи. Все стяжки, как правило, размещают с противоположных сторон пружины. А затем, вращая ключом резьбовые стержни, можно легко выполнить сжатие.

Просто и доступно

Берем два одинаковых по длине стержня. Резьба может быть любой, но удобней всего использовать стандартные М16 или же М18. Стержень должен иметь две резьбы: с одной стороны – левую, со второй – правую, или наоборот. По центру желательно жестко зафиксировать удлиненную гайку в качестве ограничителя. Есть такие покупные штанги, поэтому, если нет специального станка для нарезания резьбы, идем на авторынок.

Остается только приварить несколько крючков на гайки – и можно пользоваться. Чтобы устройство работало более мягко, резьбу и гайку желательно смазать. Можно обычным машинным маслом или солидолом. Здесь необходимо добиться плавного хода, подойдет практически любой смазочный материал. Также можно воспользоваться чертежами и отнести их токарю, который все сделает. Изготавливается стяжка для пружин амортизатора за несколько часов.

Фирменные приспособления для стяжки пружин

Конечно, существует спецоборудование, используемое при ремонте автомашин определённого бренда. Для сжатия пружин, однако, чаще используются универсальные стяжки. Внешний вид этих устройств показан на рисунке:

Понятно, что набор универсальных стяжек можно купить в магазине. Однако стоимость такого оборудования – выше, чем цена всех составных элементов в сумме.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

В итоге получится то, что показано на рисунках. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

1. От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
2. Резьбовые стержни при необходимости можно укоротить;
3. Из арматуры изготовляют 8 стержней длиной примерно 30 см;
4. С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
5. Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
6. Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Две стяжки за 10 минут (видео)

Стяжка пружин амортизаторов своими руками просто и реально

Съемник шруса
Довольно часто случается так, что амортизаторы на автомобиле изнашиваются или выходят из строя. Это не удивительно, а причин таким последствиям может быть множество. В таком случае каждый владелец машины сталкивается с рядом неприятностей и единственным их решением может быть замена амортизаторов.

Провести ее можно в сервисном центре или у себя в гараже, однако для этого понадобится стяжка пружин (некоторые называют их спиралями амортизатора), для которых нужен специальный съемник, а также некоторые знания и умения.

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина.

Существуют сейчас всевозможные прогрессивные виды данного механизма такие как, масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный уровень автомобиля над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном порядке, в то время как пружинящий элемент износился, потерял необходимую жесткость или вовсе лопнул. В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно провести ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Что такое съемник

Съемник, это специальное устройство, которое позволяется проводить сжатие пружин амортизаторов, чтобы в дальнейшем можно было продолжать ремонтные работы.

Вариаций данного устройства существует масса, однако самый распространенный съемник для пружин – это две металлические рейки с нарезанной по всей их длине резьбой и закрепленные по обе стороны крюки, которые при повороте идут навстречу друг другу. Т.е.

когда нужно проводить сжатие пружин, достаточно просто проворачивать рейку, а закрепленные крюки будут стягивать пружину.

Существует еще более упрощенный метод съемника – ременной. В таком случае используются две “лягушки” с заправленными в них прочными тканевыми ремнями.

Ремни прокидываются на верхний и нижний виток пружин, далее владелец авто начинает работать “лягушками”, нажимая на каждую поочередно.

Впоследствии этих действий ремни натягиваются, и “спираль” начинает стягиваться, после чего можно проводить ремонтные работы.

Несколько практических советов

Работая заводским изделием или самодельным устройством, необходимо:

1. Резьбовые соединения, в обязательном порядке, смазывать солидолом или циатимом. Смазка циатим-201 стоит не дёшево. Поэтому в целях экономии его смешивают с машинным маслом. Пропорция 50/50.
2. При сжатии рабочей конструкции запрещается снимать стяжку, даже если приняты меры дополнительной фиксации.
3. Работая необходимо постоянно быть начеку и соблюдать осторожность. Лучше пожертвовать деталями кузова, чем собственным здоровьем или даже жизнью.

Дома, работая руками, для сжатия пружин можно использовать разные приспособления. Например, зажимать рабочий материал в тиски. Все способы для достижения конечного результата хороши. Главное, соблюдать технику безопасности и не пополнить ряды травмированных специалистов «домашнего разлива»!

Анализ вариантов даст возможность выбрать наиболее приемлемый способ. Это позволит, в полной мере, насладиться творческим процессом и повысить собственную самооценку. Мы не говорим об очевидном факте – экономии семейного бюджета.

Зная как сделать съемник пружин, рассмотрим сам процесс стяжки. Разберёмся, в чём собственно, он заключается.

Необходимый материал и инструмент

Чтобы изготовить стяжку самому, понадобится металлический прут (арматура), два стержня с резьбой (М16), а также удлиненные гайки и металлическая трубка с внутренним диаметром в 16 мм. Этого будет вполне достаточно для изготовления полноценной стяжки.

Также желательно иметь под рукой болгарку для резки арматуры и несколько ключей под гайки. Набор инструментов минимальный, все это найдется в гараже любого автомобилиста. Ну а сейчас давайте подробно рассмотрим процесс сборки изделия.

Как устроен амортизатор

Обязательной составляющей каждого амортизатора является пружина. Существуют сейчас всевозможные прогрессивные виды данного механизма такие как, масляные или пневматические, однако в конструкцию каждого из них входит все тот же спиральный элемент, помогающий удерживать заданный уровень автомобиля над землей, а также облегчающий работу при нагрузке на само амортизирующее устройство.

Довольно часто случается так, что амортизатор находится в полном порядке, в то время как пружинящий элемент износился, потерял необходимую жесткость или вовсе лопнул. В таком случае нужна ее срочная замена, которую возможно провести своими руками только имею съемник.

Существует обратная сторона медали, когда с пружиной все в полном порядке, а нужно провести ремонтные работы с самим амортизатором, в этом случае съемник будет незаменим.

Видео « Съемник пружин амортизаторов своими руками»

На записи автомеханик рассказывает о том, как с подручных материалов можно изготовить съемник пружин амортизаторов. Посмотрев видео, вы будете осведомлены, какие материалы и инструменты необходимо подготовить, а также как происходит процесс изготовления.

Как сделать съемник пружин амортизаторов своими руками? Все возможно

Возникла небходимость разобрать стойки на ВАЗ-2110, а работать стяжками уже «приелось».

Беру волговский домкрат, шатун от ЗМЗ-402, стремянку кузова ГАЗ-53, немного уголка и механизм складывания спинки сидений от форда сиерры

Работать одно удовольствие, вставил уголки под верхнюю чашку стойки, снизу одел шатун на стойку, накинул крышку шатуна и закрутил одну гайку, одним пальцем кручу ручку домкрата и пружина сжата. Откручиваю шток амортизатора, кручу в другую сторону — пружина снята.

Как вспомню про вазовские стяжки так сразу становится хренова Руководствовался этим видео www.drive2.ru/c/1828633/ спасибо за идею SergF sergf Всем бобра!

Как работает съемник пружин, и какими они бывают?

Для чего нужен съемник? Он преодолевает распрямляющее усилие пружин. Прилагаемая сила на кронштейнах съемника соизмерима с весом автомобиля, но это не означает, что его конструкция слишком дорогая и высокотехнологичная.

Существует множество вариантов, но они подразделяются всего на два вида: механический и гидравлический привод.

Механический съемник пружин

Чаще всего имеет резьбовой приводной механизм.

При достаточном диаметре шпильки (обеспечивающей хорошее передаточное отношение на резьбе), и длинной рукоятке ключа, можно без избыточных усилий сжимать пружины вручную.

Технология следующая: два съемника симметрично надеваются на стойку. Проворачивая шпильку с резьбой, вы сводите захваты к середине пружины прямо на амортизаторе, сжимая ее до необходимого размера.

Установка одного съемника на пружину приведет к его поломке

Съемники, надетые с двух сторон, обеспечивают равномерное сжатие. При работе с подвеской грузовых автомобилей или тяжелых внедорожников, опытные мастера устанавливают по 3 или даже 4 съемника.

Правильная установка съемников на пружину

Полустационарные стойки

На сервисных станциях часто используют полустационарные стойки для снятия пружин со стоек амортизаторов. Инструмент достаточно универсальный, подходит к большинству подвесок. Благодаря редуктору приводного механизма, работать с ним удобно и безопасно.

Единственный недостаток – не всегда можно сжать пружину прямо на автомобиле. Все-таки это стендовое устройство: съемник работает с подвеской, снятой с автомобиля.

Рычажного типа

Аналогичная «проблема» у съемников рычажного типа. Механизм надежный и безопасный, но его габариты не позволяют подлезть в пространство под крылом авто.

Гидравлический съемник

Может быть переносным и стационарным. Работает по принципу домкрата: есть главный и рабочий цилиндр. Прокачивая жидкость с помощью рукоятки-рычага, оператор сжимает силовые скобы, между которыми находится пружина.

Компактный двухсекционный съемник может стать помощником и в домашнем гараже, а вот напольный стационарный станок подойдет лишь для автосервиса.

Давление в гидравлической системе нагнетается ножным рычагом. При этом руки автослесаря свободны, работать удобно и безопасно.

Читать также: Механическая обработка металла виды и способы

Разумеется, есть съемники с компрессорами, электроприводом, и прочими приспособлениями, облегчающими жизнь при обслуживании автомобиля. Всё это хорошо, пока вы не увидите ценник.

Порой выгоднее несколько раз посетить автосервис, чем приобрести промышленный съемник для личного пользования. Какой выход? Делать инструмент своими руками.

Для чего нужен домкрат? Виды домкратов

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины карданного вала на ВАЗ-2107, вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить колпаки на колесах своими руками.

Важные характеристики домкрата перечислены ниже.

1. Грузоподъёмность. У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
2. Высота подъёма. Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
3. Высота подхвата. Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

1. Механического типа, в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
2. Гидравлического типа. Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
3. Пневматического типа. Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

Подробную информацию о том, как изготовить своими руками подъемник для легкового автомобиля, вы найдёте в материале нашего специалиста.

Также рекомендуем прочитать максимально информативную статью о разновидностях ручных лебедок для автомобиля, их особенностях и факторах выбора.

О том, как пошагово сделать рабочую лебедку из стартера своими руками, подробно расскажет наш эксперт.

Информацию об изготовлении стапеля для кузовных работ своими руками вы сможете прочитать в статье нашего специалиста.

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.

Изготовление съемника пружин амортизаторов

Многие автолюбители пользуются обычной цепью: наматывают несколько оборотов вокруг витков пружины, и затягивают цепь. После подъема автомобиля домкратом, амортизационная стойка растягивается, а пружина остается сжатой. Это опасный способ: если цепь соскользнет, распрямившаяся пружина может нанести серьезную травму.

Как сделать простейший съемник по аналогии с промышленным

Механический полустационарный «станок» можно создать из «Волговского» домкрата.

• старый домкрат от «Волги-24», «Москвича 412» или другой советской легковушки = 0 руб.
• старый шатун от любого двигателя = 0 руб.
• стальной уголок со свалки 1 метр = 0 руб.
• пара штоков от сломанных амортизаторов = 0 руб.
• пригоршня болтов и гаек М12 – М14 = условно бесплатно.

Дрель, болгарка, напильник, сварочный аппарат – такой набор либо есть в гараже, либо доступен у соседа за пару пива. К верхней части домкрата (где расположена вертушка с редуктором) собирается площадка из уголка. Затем к ней приваривается кронштейн по размеру опорной чашки. К штатному опорному рычагу домкрата прикручиваем шатун, в него будет заходить стойка амортизатора.

Не нужно беспокоиться за прочность конструкции. Домкрат поднимает автомобиль, шатун также выдерживает огромную нагрузку. А для усиления консольной конструкции кронштейна, привариваем тяги из штоков амортизатора. Съемник универсален: длина амортизатора позволяет обслуживать любые стойки для легковых автомобилей, а также большинство внедорожников.

Следующий съемник пружин, который легко сделать своими руками – стягивающего типа. Подойдет для небольших размеров пружин, поскольку развить на таком приспособлении большое усилие – нереально.

Комплектующие еще более доступные, чем в предыдущей конструкции. Кусок трубы, уголок и длинный болт М14 – М18. Можно использовать шпильку. Из уголка и распиленных кусочков дюймовой трубы свариваем кронштейны. Съемник состоит из двух одинаковых стяжек, так что кронштейнов должно быть четыре.

Обязательно ввариваем направляющие втулки для шпильки. Иначе при затяжке кронштейны будут подклинивать.

Пружина стягивается при синхронном закручивании гаек на шпильках. Если вы пользуетесь набором из 2-х стяжек – устанавливать их следует строго симметрично.

Recommendations

Comments 43

все гениальное просто ! =))

Вместо рычага лучше приварить кусок трубы, чтобы в нее вставлять монтажку или ломик- компактнее в хранении будет и длину рычага регулировать проще

Прикольно. Я тоже не стал деньгами швыряться, пользуясь таким:)www.drive2.ru/l/5980770/

Сам пользуюсь этим методом ))) очень удобно

вчера вторую пружину поменял, кайфовал от простоты съема))

Согласен.За стяжки и вспоминать не хочется …

Я из домкрата сделал стяжки для пружин намного удобней.

домкрат не нашел! вот отличный вариант домкрат стяжка! www.drive2.ru/c/1657552/

Я слегка не понял — зачем это нужно? Стяжки для тазовских пружин за 3 копейки — в любом жигулевском магазине кучами просто. Сэкономить 5 минут работы гаечным ключом?

пока не попробуешь не поймешь кайфа от простоты )) пружины бывают разные в радиусе и стяжки тазовские не зацепить пружину так как нужно!

Поддерживаю ! У меня передние пружины бочкообразные. Я их менял пол дня тазовскими стяжками ! Руку себе по незнанию прижал так нормально ими ((( Соскользнули.

Идея хорошая, но вот что сразу в глаза бросилось, снизу стойка ни как не закреплена, те стоит под собственным весом. Не плохо бы к полу прикрутить два уголка с дырками и нижнюю часть стойки на шпильку между ними, так ИМХО будет надежнее.

нужно так и сделать !

Идея хорошая, но вот что сразу в глаза бросилось, снизу стойка ни как не закреплена, те стоит под собственным весом. Не плохо бы к полу прикрутить два уголка с дырками и нижнюю часть стойки на шпильку между ними, так ИМХО будет надежнее.

Самодельные съемники пружин с автомобильных стоек – видео

Самодельная стойка переносная

С креплением к стене

Итог: Стоимость самодельных съемников пружин стремится к нулю, поскольку собираются они буквально из хлама. А без них, обслужить подвеску автомобиля не представляется возможным.

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

Читать также: Синусный стол своими руками

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

Иногда требуется сжать пружину подвески, не снимая её с автомобиля. Для этого нужны стяжки. В простом случае стяжками могут служить два или несколько стержней, снабжённых так называемыми зацепами. Зацепы своими крючками цепляются к пружине снаружи. Все стяжки, как правило, размещают с противоположных сторон пружины. А затем, вращая ключом резьбовые стержни, можно легко выполнить сжатие.

Требования к материалу

Прочностные параметры и отказоустойчивость изделия во многом определяются материалом, из которого его решили сделать. Металлурги выделяют в классификации сталей специальные рессорно-пружинные стали. Они обладают специфической кристаллической структурой, определяемой как химическим составом, так и проводимой термической обработкой изделий. Высоколегированные сплавы повышенной чистоты и высокого металлургического качества обеспечивают высокую упругость и пластичность, способны сохранять свои физико-механические свойства после многократных деформаций.

Фирменные приспособления для стяжки пружин

Конечно, существует спецоборудование, используемое при ремонте автомашин определённого бренда. Для сжатия пружин, однако, чаще используются универсальные стяжки. Внешний вид этих устройств показан на рисунке:

Фирменные стяжки пружин

Понятно, что набор универсальных стяжек можно купить в магазине. Однако стоимость такого оборудования – выше, чем цена всех составных элементов в сумме.

Варим стяжки самостоятельно

В общем, стяжки пружин амортизаторов есть смысл изготовить самим. Как это выполнить, рассматривается дальше.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

В итоге получится то, что показано на рисунках. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

1. От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
2. Резьбовые стержни при необходимости можно укоротить;
3. Из арматуры изготовляют 8 стержней длиной примерно 30 см;
4. С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
5. Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
6. Набор комплектующих на данном этапе полностью готов к использованию.

Читать также: Тавровое соединение сварка гост

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Две стяжки за 10 минут (видео)

Что нужно знать при демонтаже

Стяжка автомобильных пружин — процесс достаточно опасный. Если сделать некачественный сьемник, он может соскочить. Из-за большого давления вы рискуете получить травму. Именно поэтому необходимо быть крайне внимательным при выполнении таких работ. Чтобы ничего не случилось, можно сделать стационарную стяжку. Конструкция её не отличается от вышеописанной. Единственное изменение — жесткое крепление к столешнице. Так стяжка для пружин амортизатора будет надежно зафиксирована, что значительно уменьшит риск получения травмы. Сейчас рассмотрим еще одну популярную и крайне эффективную конструкцию.

Как нужно стягивать пружину?

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

1. Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
2. Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
3. Используя ключ, гайки на разных стержнях вращают по очереди;
4. Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

Видео стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пружина, сжатая стяжками

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

1. До использования стяжек резьбовые соединения смазывают циатимом или солидолом;
2. Со сжатой пружины стяжки снимать нельзя, даже если её фиксируют дополнительно;
3. Проводя работы, соблюдайте максимальную осторожность. Лучше пожертвовать кузовными деталями, чем собственным здоровьем.

Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

Еще несколько моментов

Вот мы и разобрались с вами, что сделать стяжку своими руками не так уж и сложно. Для этого, кроме желания, небольшого количества инструмента и времени, ничего не нужно. Если же стяжки нет, а пружину снять нужно, то лучше не рисковать собственным здоровьем и не экспериментировать, а обратиться в СТО.

Стянуть пружину амортизатора без стяжек не выйдет, об этом уже было сказано. Это не касается случаев, когда изделие потеряло свою упругость и имеет трещины. Рабочей такую пружину назвать уже нельзя. Можно найти огромное количество вариантов изготовления самодельных стяжек, самые популярные из них мы с вами только что рассмотрели.

Самодельная стяжка для пружин амортизатора делается быстро и просто. Главное — чтобы конструкция получилась прочной и выполняла свою основную задачу. Не забывайте, что если стяжка соскочит с пружины, можно получить серьезный ушиб от удара, поэтому всегда старайтесь держать пружину подальше от лица и надежно закреплять её, если есть такая возможность.

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Применяемые наживки и насадки

Их можно разделить на такие категории:

1. Растительные. В качестве таких насадок можно применить консервированный зеленый горошек или пареный горох либо кукуруза пареная или консервированная, или пшеница.
2. Животные. Для этого подходят черви, опарыши, мотыли, личинки различных насекомых.

Насадки и наживки подбираются в зависимости от того, что предпочитает рыба на данный момент. Лучше, если подготовиться к рыбалке и запастись несколькими видами приманок.

Приспособление для снятия пружин амортизатора своими руками чертежи

Одной из основных процедур при ремонте передней подвески является замена стоек. Это относится к автомобилям с подвеской Макферсон, когда стойка собрана. То есть стойка представляет собой амортизатор, пружину и опору с чашкой. Все это закреплено гайкой, которая накручена на стержень амортизатора. В итоге стойка находится в постоянной «боевой готовности», когда на сжатие работает пружина, а на растяжение амортизатор.

Но в этой статье мы хотим рассказать не о работе стоек, а о том, как трудно порой приходится автолюбителям при снятии пружины. Все дело в том, что пружина на стойке довольно мощная, а значит усилие ее сжатие очень большое. В итоге, при раскручивании гайки на штоке пружина может «стрельнуть», что может привести к травме. Да к тому же еще и при обратной сборке встанет вопрос о том, как же собрать стойку обратно, то есть сжать пружину. В помощь автолюбителям в этом случае предлагаются в основном всевозможные съемники пружин. Обычно это система шпилек с крючками или шайбами. В итоге стягивание пружин происходит за счет скручивания гайки по шпильке. Этот способ снятия пружиня вполне жизненный, однако и имеет свои недостатки. Основным из которых является большое время на закручивание раскручивание гаек по шпильке. В этой статье мы хотели бы вам предложить другую альтернативу, прекрасно справляющуюся с этой задачей, при этом требующую от механика гораздо меньших усилий.

Приспособление для быстрой разборки стоек, замены (сжатия) пружины на них в гараже своими руками

Принцип работы этого приспособления основан на увеличении крутящего момента за счет изменения плеча приложения силы. Можно сказать классическое решение для большинства случаев в механике. Так точками опоры будет стена, к которой консолью приделано плечо и стойка вернее пружина. Здесь усилия прилагаемые на стойку будут зависеть от длины рычага плеча. Фактически это ручки нашего приспособления. На них можно просто присесть и человеческого веса вполне хватит для того, чтобы сжать пружину. Взгляните на рисунок.

А теперь по порядку, как будет происходит замена, снятие пружины со стойки. Первоначально необходимо развести плечи приспособления и установить на чашку над пружиной. Далее сводим плечи между собой фиксируем, например отрезком трубы.

Дале просто садимся на трубу и тем самым сдавливаем пружину. Усилие на пружину можно регулировать собственным телом, садясь на рычаге чуть дальше или ближе к стойке. Откручиваем гайку, удерживающую поворотную опору и чашку пружины.

Аккуратно встаем, тем самым снимая напряжение сжатия на самой пружине, которая еще установлена на стойке. После распрямления пружины снимаем ее со стойки.

Установку и сжатие новой пружины производим в обратной последовательности.

Резюмируя о съемнике пружин…

Необходимо сказать о том, что применение подобного приспособления оправдано особенно в тех случаях, когда замена пружины на стойках подобного типа происходит часто. В основном это автосервисы. Также надо заметить, что приспособление универсально. На нем можно демонтировать пружины со стоек любых авто, фактически меняя высоту плеча, которым поджимается пружина. Работы связанные со снятием и заменой пружины при применении такого приспособления будут значительно упрощены, что пожалуй является определяющим фактором при решении вопроса о изготовлении чего-то подобного в вашем гараже.

Работоспособность амортизаторов влияет на общее состояние автомобиля очень сильно. Многие автовладельцы, которые хотят здорово сэкономить на техническом обслуживании, самостоятельно выполняют замену таких деталей в домашних условиях. Для профессионалов уже не составляет труда ни замена защиты амортизаторов, ни самих устройств. Но в таком случае каждый раз требуются стяжки для пружин амортизаторов. Такое приспособление поможет быстро и качественно выполнить работу, а сделать его своими руками хоть и не так легко, но все же возможно при наличии некоторых навыков.

В этой статье речь пойдет о том, как при минимальных затратах денег, времени и сил – можно изготовить стяжки и как правильно их использовать.

Существует масса способов для изготовления такого устройства. Главная идея их состоит в том, чтобы сэкономить деньги и используя ненужные подручные материалы сделать инструмент. На любом автомобильном рынке вам удастся найти гидравлическое устройство, которое легко используется при ремонте, но стоимость его высоковата как для маленького приспособления.

Если вы покопаетесь в своем гараже, то обязательно сможете там найти ненужные на первый взгляд вещи. Проанализируйте, смогут ли они частично воссоздать ту конструкцию, которую вы видели на рынке. Гидравлические стяжки для амортизатора вряд-ли получится воссоздать, а вот заменить их механическим устройством – вполне реально.

Рассмотрим краткую инструкцию, как сделать стяжки для пружин амортизаторов своими руками.

1. Снимаем амортизатор переднего колеса и измеряем размер большой пружины, которая мешает замене. Измерение начинаем от первого большого витка и заканчиваем последним. Все данные записываем на листике бумаги, желательно в одной единице измерения (сантиметры или миллиметры), которая более вам удобна. Стяжки рекомендуется производить именно для передних колес, поскольку эти амортизаторы чаще всего ломаются и требуют починки.
2. Находим в гараже металлическую крепкую трубу диаметром 2 сантиметра и нарезаем ее на 4 куска длиной по 10-15 сантиметров.
3. Далее находим стандартный прут диаметром 0,7-1 сантиметр и режем его на части длиной 20-30 сантиметров. Таких коротких крепких прутов у вас должно получить 8 штук.
4. Находим штангу с резьбой или покупаем трубу диаметром 1,5-1,7 сантиметра и режем ее на 2 куска, длиной, равной полученному замеру в 1-м пункте, можно удлинить до 5 сантиметров. Если на выбранных трубках нет резьбы – нарезаем ее с помощью специального инструмента со всех краев каждого куска на протяжении 10-15 сантиметров.
5. Все края трубок и прутов обрабатываем так, чтобы избавиться от металлических заусениц, края должны быть ровными и гладкими.
6. Металлические пруты сгибаем одинаково так, чтобы они с одной стороны образовали крюк. Обратите внимание, что такие пруты очень крепкие и плохо гнуться, потому можно задействовать дополнительные инструменты.
7. Мобильной сваркой соединяем пруты и короткие трубки так, чтобы крючки находились равномерно по обе стороны от трубки. Лишние края прутов обрезаем, чтобы они были на одном уровне с трубкой. Получаем 4 небольших изделия из прутов и труб.
8. Полученные части одеваем на длинные трубки и закручиваем на концах большие гайки. Крючок одевается так, чтобы гладкая его сторона смотрела на край штанги.
9. Вот и вся работа, стяжка для амортизатора готова. Она подойдет как для переднего колеса, так и для заднего (если вы добавили лишних несколько сантиметров на штангу). Протестируйте ее на одном из амортизаторов и исправьте недочеты, если такие появились.

Учитывайте, что приведенные способы производства стяжек не единственны в своем роде, их можно изменять или дополнять в зависимости от типа автомобиля, его модели, умений и желаний автовладельца. Стоит включить фантазию, чтобы данный механизм получился простым и не затейливым.

Применение стяжек

Применять такие стяжки можно как для передних амортизаторов колес, так и для задних. Они выполняют функцию по сжатию большой пружины, которая защищает амортизатор от внешних воздействий.

Поскольку у каждого типа и модели автомобиля индивидуальные детали, то для производства стяжек используйте только свои размеры, а не стандартные, взятые с интернета или другой литературы.

Ведь все равно придется снять амортизатор, так какая разница – до производства стяжек или после.

В завершении хочется посоветовать каждому автовладельцу заботиться не только о внешнем виде транспортного средства, но и о внутренних его частях. К примеру, замена защиты амортизатора становится очень простой при наличии стяжек. А если такую процедуру сделать вовремя – то вы надолго продлите срок использования амортизаторов. Заботьтесь о своем автомобиле и он отблагодарит вас долгим и качественным сроком службы.

Видео “Как заменить пружины амортизатора”

Посмотрев запись вы узнаете, как снять и установить задние пружины на автомобиле марки “Ваз”. Также на видео показано, какие инструменты вам необходимо подготовить для этого.

Требует замены. К примеру, потекла или просто выработала свой ресурс. В этом случае демонтируется весь узел. Процедура трудоемкая, но несложная. Понадобится такой инструмент как стяжка для пружин амортизатора. Устройство крайне простое, но в то же время необходимое при выполнении подобных работ.

Универсальные и фирменные

Несмотря на то что конструкция стяжки предельно проста, они бывают нескольких видов. К примеру, дилеры некоторых компаний пользуются фирменным инструментом, который подходит только к определенной марке авто. Это касается и стяжек, хотя в большинстве случаев такой скрупулезности не требуется.

Универсальные же стяжки, как можно понять из названия, подойдут ко всему. Пружина — она везде пружина, и устройство для работы с ней подойдет к любой марке авто. Что же касается умельцев, которые ремонтируют машины у себя в гараже, то стяжка им необходима. Давайте посмотрим, как собрать такой инструмент своими руками.

Необходимый материал и инструмент

Чтобы изготовить стяжку самому, понадобится металлический прут (арматура), два стержня с резьбой (М16), а также удлиненные гайки и металлическая трубка с внутренним диаметром в 16 мм. Этого будет вполне достаточно для изготовления полноценной стяжки.

Также желательно иметь под рукой болгарку для резки арматуры и несколько ключей под гайки. Набор инструментов минимальный, все это найдется в гараже любого автомобилиста. Ну а сейчас давайте подробно рассмотрим процесс сборки изделия.

Изготовление стяжки для пружин амортизаторов своими руками

С помощью болгарки отрезаем два метровых куска от заранее подготовленной трубы. Подгоняем под необходимую длину стержни с резьбой. Далее берем арматуру и размечаем восемь отрезков по 30 см. Распиливаем с помощью болгарки и любым гибочным оборудованием пытаемся сделать из прута крючки.

Стоит обратить ваше внимание, что понадобится еще сварочный аппарат. Если своего нет, то на время можно взять у соседа. Привариваем 4 предварительно отрезанных стержня к гайкам, оставшиеся 4 — к трубе. В принципе, мы изготовили стяжки для пружин амортизаторов своими руками и можем ими пользоваться. Давайте рассмотрим еще несколько интересных вариантов, которые пользуются популярностью среди автолюбителей.

Стяжка пружин амортизаторов из домкрата

Есть также альтернативный вариант, которые не требует особой подготовки и наличия большого количества инструмента. Для изготовления нам понадобится болгарка, шатун от классики, а также старый домкрат от ВАЗ (оригинальный). Порядок действий выглядит следующим образом.

С помощью болгарки отрезаем нижнюю опору на домкрате, а также заклепки. Далее в месте рычага для подъема/опускания домкрата с помощью сварки монтируем два ушка под болты. В месте, где были удалены заклепки, привариваем отрезок трубы размером 25х25, это же делаем и в месте приваренных ушек, только берем трубу 20х20. Можно дополнительно усилить домкрат с помощью еще одного отрезка трубы, обрезанного под необходимую длину. В целом же это приспособление для стяжки пружин амортизаторов довольно эффективно, и сделать его можно достаточно быстро без особых затрат.

Что нужно знать при демонтаже

Стяжка автомобильных пружин — процесс достаточно опасный. Если сделать некачественный сьемник, он может соскочить. Из-за большого давления вы рискуете получить травму. Именно поэтому необходимо быть крайне внимательным при выполнении таких работ.

Чтобы ничего не случилось, можно сделать стационарную стяжку. Конструкция её не отличается от вышеописанной. Единственное изменение — жесткое крепление к столешнице. Так стяжка для пружин амортизатора будет надежно зафиксирована, что значительно уменьшит риск получения травмы. Сейчас рассмотрим еще одну популярную и крайне эффективную конструкцию.

Просто и доступно

Берем два одинаковых по длине стержня. Резьба может быть любой, но удобней всего использовать стандартные М16 или же М18. Стержень должен иметь две резьбы: с одной стороны — левую, со второй — правую, или наоборот. По центру желательно жестко зафиксировать удлиненную гайку в качестве ограничителя. Есть такие покупные штанги, поэтому, если нет специального станка для нарезания резьбы, идем на авторынок.

Остается только приварить несколько крючков на гайки — и можно пользоваться. Чтобы устройство работало более мягко, резьбу и гайку желательно смазать. Можно обычным машинным маслом или солидолом. Здесь необходимо добиться плавного хода, подойдет практически любой смазочный материал. Также можно воспользоваться чертежами и отнести их токарю, который все сделает. Изготавливается стяжка для пружин амортизатора за несколько часов.

Стоимость стяжек в магазинах

Можно и вовсе не заморачиваться и приобрести готовое изделие в магазине. Изобилие может поставить в тупик. Существуют гидравлические и механические стяжки пружин амортизаторов. Цена на них существенно отличается. Самые дешевые варианты обойдутся примерно в 1 500 рублей, ну а самые дорогостоящие — примерно в 30 000 тысяч. Безусловно, для единичных работ вовсе не обязательно приобретать дорогостоящий продукт. Вам будет вполне достаточно механической стяжки за пару тысяч рублей.

Можно приобрести гидравлические стяжки. Работать с ними более удобно, но и ценник тут в два раза выше. Существуют универсальные стяжки с различными насадками, но это тоже достаточно весомая покупка. Обращайте внимание на качественные механические стяжки пружин амортизаторов. Цена на нормальный продукт будет в диапазоне 2-3 тысяч рублей.

Еще несколько моментов

Вот мы и разобрались с вами, что сделать стяжку своими руками не так уж и сложно. Для этого, кроме желания, небольшого количества инструмента и времени, ничего не нужно. Если же стяжки нет, а пружину снять нужно, то лучше не рисковать собственным здоровьем и не экспериментировать, а обратиться в СТО.

Стянуть пружину амортизатора без стяжек не выйдет, об этом уже было сказано. Это не касается случаев, когда изделие потеряло свою упругость и имеет трещины. Рабочей такую пружину назвать уже нельзя. Можно найти огромное количество вариантов изготовления самодельных стяжек, самые популярные из них мы с вами только что рассмотрели.

Самодельная стяжка для пружин амортизатора делается быстро и просто. Главное — чтобы конструкция получилась прочной и выполняла свою основную задачу. Не забывайте, что если стяжка соскочит с пружины, можно получить серьезный ушиб от удара, поэтому всегда старайтесь держать пружину подальше от лица и надежно закреплять её, если есть такая возможность.

Иногда требуется сжать пружину подвески, не снимая её с автомобиля. Для этого нужны стяжки. В простом случае стяжками могут служить два или несколько стержней, снабжённых так называемыми зацепами. Зацепы своими крючками цепляются к пружине снаружи. Все стяжки, как правило, размещают с противоположных сторон пружины. А затем, вращая ключом резьбовые стержни, можно легко выполнить сжатие.

Конечно, существует спецоборудование, используемое при ремонте автомашин определённого бренда. Для сжатия пружин, однако, чаще используются универсальные стяжки. Внешний вид этих устройств показан на рисунке:

Фирменные стяжки пружин

Понятно, что набор универсальных стяжек можно купить в магазине. Однако стоимость такого оборудования – выше, чем цена всех составных элементов в сумме.

Варим стяжки самостоятельно

В общем, стяжки пружин амортизаторов есть смысл изготовить самим.
Как это выполнить, рассматривается дальше.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

В итоге получится то, что показано на рисунках. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

1. От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
2. Резьбовые стержни при необходимости можно укоротить;
3. Из арматуры изготовляют 8 стержней длиной примерно 30 см;
4. С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
5. Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
6. Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Две стяжки за 10 минут (видео)

Как нужно стягивать пружину?

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

1. Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
2. Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
3. Используя ключ, гайки на разных стержнях вращают по очереди;
4. Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

Видео стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пружина, сжатая стяжками

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

1. До использования стяжек резьбовые соединения смазывают циатимом или солидолом;
2. Со сжатой пружины стяжки снимать нельзя, даже если её фиксируют дополнительно;
3. Проводя работы, соблюдайте максимальную осторожность. Лучше пожертвовать кузовными деталями, чем собственным здоровьем.

Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18.
Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Уважаемые посетители сайта «Лабуда блог
» сегодня мы с вами рассмотрим один из вариантов изготовления самодельного съемника пружин амортизаторов своими руками, а так же просмотрим пошаговые фото сборки пружинного съемника и видео..

Каждый автолюбитель кто хоть раз ремонтировал подвеску легкового автомобиля прекрасно знает, как непросто снимаются пружины амортизатора и чтобы выполнить эту операцию без специального инструмента придется изрядно изловчиться. А вот если немного подумать и применить смекалку, то простой съемник амортизационных пружин вполне можно изготовить самостоятельно и при этом с минимальными затратами, так сказать простой и бюджетный вариант инструмента облегчающего жизнь автомобилисту.

Устройство и принцип действия
представленного съемника на самом деле довольно прост и понятен, за основу взята сжимающая сила винтовой стяжки пружины, а именно на шпильке установлены 2 металлических крюка которые зацепляются за пружину и под воздействием закручивания гайки пружина сжимается, а затем извлекается с стойки.

И так, давайте рассмотрим, что конкретно понадобится для сборки съемника.

1. металлическая труба 16-20 мм
2. шпилька М-14
3. уголок
4. гайка 2 шт
5. солидол

Инструменты

1. сварочный инвертор
2. дрель
3. тиски
4. молоток
5. гаечный ключ
6. УШМ (болгарка)

Пошаговая инструкция по созданию съемника пружин амортизатора своими руками.

Для изготовления металлических крючьев нам понадобится водопроводная труба 16-20 мм. Распиливаем сначала вдоль делая пропил, а затем пилится необходимое число заготовок.

Вот что получается.

Затем заготовка зажимается в тисках и ударами молотка выпрямляется одна сторона крюка.

Вот примерно такие крюки должны у вас получиться.

Отпиливается несколько заготовок.

Сверлим отверстие ровно по центру.

Крюки привариваются к уголкам.

Дополнительно для усиления конструкции было принято решение наварить отрезок трубки.

После чего собираем съемник в единую конструкцию и приступаем к демонтажу пружины амортизатора, крючья цепляются за пружину, а далее начинаем закручивать гайку по резьбе шпильки, тем самым осаживая пружинку и извлекаем. Для закрепления пройденного материала можете посмотреть видео. Приятного просмотра.

Одной из основных процедур при ремонте передней подвески является замена стоек. Это относится к автомобилям с подвеской Макферсон, когда стойка собрана. То есть стойка представляет собой амортизатор, пружину и опору с чашкой. Все это закреплено гайкой, которая накручена на стержень амортизатора. В итоге стойка находится в постоянной «боевой готовности», когда на сжатие работает пружина, а на растяжение амортизатор.

Но в этой статье мы хотим рассказать не о работе стоек, а о том, как трудно порой приходится автолюбителям при снятии пружины. Все дело в том, что пружина на стойке довольно мощная, а значит усилие ее сжатие очень большое. В итоге, при раскручивании гайки на штоке пружина может «стрельнуть», что может привести к травме. Да к тому же еще и при обратной сборке встанет вопрос о том, как же собрать стойку обратно, то есть сжать пружину. В помощь автолюбителям в этом случае предлагаются в основном всевозможные съемники пружин. Обычно это система шпилек с крючками или шайбами. В итоге стягивание пружин происходит за счет скручивания гайки по шпильке. Этот способ снятия пружиня вполне жизненный, однако и имеет свои недостатки. Основным из которых является большое время на закручивание раскручивание гаек по шпильке. В этой статье мы хотели бы вам предложить другую альтернативу, прекрасно справляющуюся с этой задачей, при этом требующую от механика гораздо меньших усилий.

Приспособление для быстрой разборки стоек, замены (сжатия) пружины на них в гараже своими руками

Принцип работы этого приспособления основан на увеличении крутящего момента за счет изменения плеча приложения силы. Можно сказать классическое решение для большинства случаев в механике. Так точками опоры будет стена, к которой консолью приделано плечо и стойка вернее пружина. Здесь усилия прилагаемые на стойку будут зависеть от длины рычага плеча. Фактически это ручки нашего приспособления. На них можно просто присесть и человеческого веса вполне хватит для того, чтобы сжать пружину. Взгляните на рисунок.

А теперь по порядку, как будет происходит замена, снятие пружины со стойки. Первоначально необходимо развести плечи приспособления и установить на чашку над пружиной. Далее сводим плечи между собой фиксируем, например отрезком трубы.

Дале просто садимся на трубу и тем самым сдавливаем пружину. Усилие на пружину можно регулировать собственным телом, садясь на рычаге чуть дальше или ближе к стойке. Откручиваем гайку, удерживающую поворотную опору и чашку пружины.

Аккуратно встаем, тем самым снимая напряжение сжатия на самой пружине, которая еще установлена на стойке. После распрямления пружины снимаем ее со стойки.

Установку и сжатие новой пружины производим в обратной последовательности.

Резюмируя о съемнике пружин…

Необходимо сказать о том, что применение подобного приспособления оправдано особенно в тех случаях, когда замена пружины на стойках подобного типа происходит часто. В основном это автосервисы. Также надо заметить, что приспособление универсально. На нем можно демонтировать пружины со стоек любых авто, фактически меняя высоту плеча, которым поджимается пружина. Работы связанные со снятием и заменой пружины при применении такого приспособления будут значительно упрощены, что пожалуй является определяющим фактором при решении вопроса о изготовлении чего-то подобного в вашем гараже.

Работоспособность амортизаторов влияет на общее состояние автомобиля очень сильно. Многие автовладельцы, которые хотят здорово сэкономить на техническом обслуживании, самостоятельно выполняют замену таких деталей в домашних условиях. Для профессионалов уже не составляет труда ни замена защиты амортизаторов, ни самих устройств. Но в таком случае каждый раз требуются стяжки для пружин амортизаторов. Такое приспособление поможет быстро и качественно выполнить работу, а сделать его своими руками хоть и не так легко, но все же возможно при наличии некоторых навыков.

В этой статье речь пойдет о том, как при минимальных затратах денег, времени и сил – можно изготовить стяжки и как правильно их использовать.

Существует масса способов для изготовления такого устройства. Главная идея их состоит в том, чтобы сэкономить деньги и используя ненужные подручные материалы сделать инструмент. На любом автомобильном рынке вам удастся найти гидравлическое устройство, которое легко используется при ремонте, но стоимость его высоковата как для маленького приспособления.

Если вы покопаетесь в своем гараже, то обязательно сможете там найти ненужные на первый взгляд вещи. Проанализируйте, смогут ли они частично воссоздать ту конструкцию, которую вы видели на рынке. Гидравлические стяжки для амортизатора вряд-ли получится воссоздать, а вот заменить их механическим устройством – вполне реально.

Рассмотрим краткую инструкцию, как сделать стяжки для пружин амортизаторов своими руками.

1. Снимаем амортизатор переднего колеса и измеряем размер большой пружины, которая мешает замене. Измерение начинаем от первого большого витка и заканчиваем последним. Все данные записываем на листике бумаги, желательно в одной единице измерения (сантиметры или миллиметры), которая более вам удобна. Стяжки рекомендуется производить именно для передних колес, поскольку эти амортизаторы чаще всего ломаются и требуют починки.
2. Находим в гараже металлическую крепкую трубу диаметром 2 сантиметра и нарезаем ее на 4 куска длиной по 10-15 сантиметров.
3. Далее находим стандартный прут диаметром 0,7-1 сантиметр и режем его на части длиной 20-30 сантиметров. Таких коротких крепких прутов у вас должно получить 8 штук.
4. Находим штангу с резьбой или покупаем трубу диаметром 1,5-1,7 сантиметра и режем ее на 2 куска, длиной, равной полученному замеру в 1-м пункте, можно удлинить до 5 сантиметров. Если на выбранных трубках нет резьбы – нарезаем ее с помощью специального инструмента со всех краев каждого куска на протяжении 10-15 сантиметров.
5. Все края трубок и прутов обрабатываем так, чтобы избавиться от металлических заусениц, края должны быть ровными и гладкими.
6. Металлические пруты сгибаем одинаково так, чтобы они с одной стороны образовали крюк. Обратите внимание, что такие пруты очень крепкие и плохо гнуться, потому можно задействовать дополнительные инструменты.
7. Мобильной сваркой соединяем пруты и короткие трубки так, чтобы крючки находились равномерно по обе стороны от трубки. Лишние края прутов обрезаем, чтобы они были на одном уровне с трубкой. Получаем 4 небольших изделия из прутов и труб.
8. Полученные части одеваем на длинные трубки и закручиваем на концах большие гайки. Крючок одевается так, чтобы гладкая его сторона смотрела на край штанги.
9. Вот и вся работа, стяжка для амортизатора готова. Она подойдет как для переднего колеса, так и для заднего (если вы добавили лишних несколько сантиметров на штангу). Протестируйте ее на одном из амортизаторов и исправьте недочеты, если такие появились.

Учитывайте, что приведенные способы производства стяжек не единственны в своем роде, их можно изменять или дополнять в зависимости от типа автомобиля, его модели, умений и желаний автовладельца. Стоит включить фантазию, чтобы данный механизм получился простым и не затейливым.

Применение стяжек

Применять такие стяжки можно как для передних амортизаторов колес, так и для задних. Они выполняют функцию по сжатию большой пружины, которая защищает амортизатор от внешних воздействий.

Поскольку у каждого типа и модели автомобиля индивидуальные детали, то для производства стяжек используйте только свои размеры, а не стандартные, взятые с интернета или другой литературы.

Ведь все равно придется снять амортизатор, так какая разница – до производства стяжек или после.

В завершении хочется посоветовать каждому автовладельцу заботиться не только о внешнем виде транспортного средства, но и о внутренних его частях. К примеру, замена защиты амортизатора становится очень простой при наличии стяжек. А если такую процедуру сделать вовремя – то вы надолго продлите срок использования амортизаторов. Заботьтесь о своем автомобиле и он отблагодарит вас долгим и качественным сроком службы.

Видео “Как заменить пружины амортизатора”

Посмотрев запись вы узнаете, как снять и установить задние пружины на автомобиле марки “Ваз”. Также на видео показано, какие инструменты вам необходимо подготовить для этого.

Иногда требуется сжать пружину подвески, не снимая её с автомобиля. Для этого нужны стяжки. В простом случае стяжками могут служить два или несколько стержней, снабжённых так называемыми зацепами. Зацепы своими крючками цепляются к пружине снаружи. Все стяжки, как правило, размещают с противоположных сторон пружины. А затем, вращая ключом резьбовые стержни, можно легко выполнить сжатие.

Конечно, существует спецоборудование, используемое при ремонте автомашин определённого бренда. Для сжатия пружин, однако, чаще используются универсальные стяжки. Внешний вид этих устройств показан на рисунке:

Фирменные стяжки пружин

Понятно, что набор универсальных стяжек можно купить в магазине. Однако стоимость такого оборудования – выше, чем цена всех составных элементов в сумме.

Варим стяжки самостоятельно

В общем, стяжки пружин амортизаторов есть смысл изготовить самим.
Как это выполнить, рассматривается дальше.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

В итоге получится то, что показано на рисунках. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

1. От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
2. Резьбовые стержни при необходимости можно укоротить;
3. Из арматуры изготовляют 8 стержней длиной примерно 30 см;
4. С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
5. Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
6. Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Две стяжки за 10 минут (видео)

Как нужно стягивать пружину?

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

1. Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
2. Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
3. Используя ключ, гайки на разных стержнях вращают по очереди;
4. Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

Видео стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пружина, сжатая стяжками

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

1. До использования стяжек резьбовые соединения смазывают циатимом или солидолом;
2. Со сжатой пружины стяжки снимать нельзя, даже если её фиксируют дополнительно;
3. Проводя работы, соблюдайте максимальную осторожность. Лучше пожертвовать кузовными деталями, чем собственным здоровьем.

Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18.
Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Уважаемые посетители сайта «Лабуда блог
» сегодня мы с вами рассмотрим один из вариантов изготовления самодельного съемника пружин амортизаторов своими руками, а так же просмотрим пошаговые фото сборки пружинного съемника и видео..

Каждый автолюбитель кто хоть раз ремонтировал подвеску легкового автомобиля прекрасно знает, как непросто снимаются пружины амортизатора и чтобы выполнить эту операцию без специального инструмента придется изрядно изловчиться. А вот если немного подумать и применить смекалку, то простой съемник амортизационных пружин вполне можно изготовить самостоятельно и при этом с минимальными затратами, так сказать простой и бюджетный вариант инструмента облегчающего жизнь автомобилисту.

Устройство и принцип действия
представленного съемника на самом деле довольно прост и понятен, за основу взята сжимающая сила винтовой стяжки пружины, а именно на шпильке установлены 2 металлических крюка которые зацепляются за пружину и под воздействием закручивания гайки пружина сжимается, а затем извлекается с стойки.

И так, давайте рассмотрим, что конкретно понадобится для сборки съемника.

1. металлическая труба 16-20 мм
2. шпилька М-14
3. уголок
4. гайка 2 шт
5. солидол

Инструменты

1. сварочный инвертор
2. дрель
3. тиски
4. молоток
5. гаечный ключ
6. УШМ (болгарка)

Пошаговая инструкция по созданию съемника пружин амортизатора своими руками.

Для изготовления металлических крючьев нам понадобится водопроводная труба 16-20 мм. Распиливаем сначала вдоль делая пропил, а затем пилится необходимое число заготовок.

Вот что получается.

Затем заготовка зажимается в тисках и ударами молотка выпрямляется одна сторона крюка.

Вот примерно такие крюки должны у вас получиться.

Отпиливается несколько заготовок.

Сверлим отверстие ровно по центру.

Крюки привариваются к уголкам.

Дополнительно для усиления конструкции было принято решение наварить отрезок трубки.

После чего собираем съемник в единую конструкцию и приступаем к демонтажу пружины амортизатора, крючья цепляются за пружину, а далее начинаем закручивать гайку по резьбе шпильки, тем самым осаживая пружинку и извлекаем. Для закрепления пройденного материала можете посмотреть видео. Приятного просмотра.

Как изготовить стяжку пружин для амортизаторов своими руками

Иногда требуется сжать пружину подвески, не снимая её с автомобиля. Для этого нужны стяжки. В простом случае стяжками могут служить два или несколько стержней, снабжённых так называемыми зацепами. Зацепы своими крючками цепляются к пружине снаружи. Все стяжки, как правило, размещают с противоположных сторон пружины. А затем, вращая ключом резьбовые стержни, можно легко выполнить сжатие.

Фирменные приспособления для стяжки пружин

Конечно, существует спецоборудование, используемое при ремонте автомашин определённого бренда. Для сжатия пружин, однако, чаще используются универсальные стяжки. Внешний вид этих устройств показан на рисунке:

Фирменные стяжки пружин

Понятно, что набор универсальных стяжек можно купить в магазине. Однако стоимость такого оборудования – выше, чем цена всех составных элементов в сумме.

Варим стяжки самостоятельно

В общем, стяжки пружин амортизаторов есть смысл изготовить самим. Как это выполнить, рассматривается дальше.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

В итоге получится то, что показано на рисунках. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

1. От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
2. Резьбовые стержни при необходимости можно укоротить;
3. Из арматуры изготовляют 8 стержней длиной примерно 30 см;
4. С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
5. Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
6. Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Две стяжки за 10 минут (видео)

Как нужно стягивать пружину?

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

1. Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
2. Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
3. Используя ключ, гайки на разных стержнях вращают по очереди;
4. Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

Видео стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пружина, сжатая стяжками

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

1. До использования стяжек резьбовые соединения смазывают циатимом или солидолом;
2. Со сжатой пружины стяжки снимать нельзя, даже если её фиксируют дополнительно;
3. Проводя работы, соблюдайте максимальную осторожность. Лучше пожертвовать кузовными деталями, чем собственным здоровьем.

Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Съемник пружин в подвеске автомобиля своими руками

При ремонте или настройке подвески автомобиля, возникает необходимость зафиксировать пружину в определенном положении.

Для этих работ есть сервисное приспособление: съемник пружин, с помощью которого можно снять элементы ходовой как в специализированной мастерской, так и в гаражных условиях.

Различные концепции инструмента:

Рассмотрим второй вариант подробнее.

Как работает съемник пружин, и какими они бывают?

Для чего нужен съемник? Он преодолевает распрямляющее усилие пружин. Прилагаемая сила на кронштейнах съемника соизмерима с весом автомобиля, но это не означает, что его конструкция слишком дорогая и высокотехнологичная.

Существует множество вариантов, но они подразделяются всего на два вида: механический и гидравлический привод.

Механический съемник пружин

Чаще всего имеет резьбовой приводной механизм.

При достаточном диаметре шпильки (обеспечивающей хорошее передаточное отношение на резьбе), и длинной рукоятке ключа, можно без избыточных усилий сжимать пружины вручную.

Технология следующая: два съемника симметрично надеваются на стойку. Проворачивая шпильку с резьбой, вы сводите захваты к середине пружины прямо на амортизаторе, сжимая ее до необходимого размера.

Установка одного съемника на пружину приведет к его поломке

Съемники, надетые с двух сторон, обеспечивают равномерное сжатие. При работе с подвеской грузовых автомобилей или тяжелых внедорожников, опытные мастера устанавливают по 3 или даже 4 съемника.

Правильная установка съемников на пружину

Полустационарные стойки

На сервисных станциях часто используют полустационарные стойки для снятия пружин со стоек амортизаторов.

Инструмент достаточно универсальный, подходит к большинству подвесок. Благодаря редуктору приводного механизма, работать с ним удобно и безопасно.

Единственный недостаток – не всегда можно сжать пружину прямо на автомобиле. Все-таки это стендовое устройство: съемник работает с подвеской, снятой с автомобиля.

Рычажного типа

Аналогичная «проблема» у съемников рычажного типа. Механизм надежный и безопасный, но его габариты не позволяют подлезть в пространство под крылом авто.

Гидравлический съемник

Может быть переносным и стационарным. Работает по принципу домкрата: есть главный и рабочий цилиндр. Прокачивая жидкость с помощью рукоятки-рычага, оператор сжимает силовые скобы, между которыми находится пружина.

Компактный двухсекционный съемник может стать помощником и в домашнем гараже, а вот напольный стационарный станок подойдет лишь для автосервиса.

Давление в гидравлической системе нагнетается ножным рычагом. При этом руки автослесаря свободны, работать удобно и безопасно.

Разумеется, есть съемники с компрессорами, электроприводом, и прочими приспособлениями, облегчающими жизнь при обслуживании автомобиля. Всё это хорошо, пока вы не увидите ценник.

Порой выгоднее несколько раз посетить автосервис, чем приобрести промышленный съемник для личного пользования. Какой выход? Делать инструмент своими руками.

Изготовление съемника пружин амортизаторов

Многие автолюбители пользуются обычной цепью: наматывают несколько оборотов вокруг витков пружины, и затягивают цепь. После подъема автомобиля домкратом, амортизационная стойка растягивается, а пружина остается сжатой. Это опасный способ: если цепь соскользнет, распрямившаяся пружина может нанести серьезную травму.

Как сделать простейший съемник по аналогии с промышленным

Механический полустационарный «станок» можно создать из «Волговского» домкрата.

• старый домкрат от «Волги-24», «Москвича 412» или другой советской легковушки = 0 руб.
• старый шатун от любого двигателя = 0 руб.
• стальной уголок со свалки 1 метр = 0 руб.
• пара штоков от сломанных амортизаторов = 0 руб.
• пригоршня болтов и гаек М12 – М14 = условно бесплатно.

Дрель, болгарка, напильник, сварочный аппарат – такой набор либо есть в гараже, либо доступен у соседа за пару пива. К верхней части домкрата (где расположена вертушка с редуктором) собирается площадка из уголка. Затем к ней приваривается кронштейн по размеру опорной чашки.

К штатному опорному рычагу домкрата прикручиваем шатун, в него будет заходить стойка амортизатора.

Не нужно беспокоиться за прочность конструкции. Домкрат поднимает автомобиль, шатун также выдерживает огромную нагрузку. А для усиления консольной конструкции кронштейна, привариваем тяги из штоков амортизатора.

Съемник универсален: длина амортизатора позволяет обслуживать любые стойки для легковых автомобилей, а также большинство внедорожников.

Следующий съемник пружин, который легко сделать своими руками – стягивающего типа. Подойдет для небольших размеров пружин, поскольку развить на таком приспособлении большое усилие – нереально.

Комплектующие еще более доступные, чем в предыдущей конструкции. Кусок трубы, уголок и длинный болт М14 – М18. Можно использовать шпильку.
Из уголка и распиленных кусочков дюймовой трубы свариваем кронштейны. Съемник состоит из двух одинаковых стяжек, так что кронштейнов должно быть четыре.

Обязательно ввариваем направляющие втулки для шпильки. Иначе при затяжке кронштейны будут подклинивать.

Пружина стягивается при синхронном закручивании гаек на шпильках. Если вы пользуетесь набором из 2-х стяжек – устанавливать их следует строго симметрично.

Самодельные съемники пружин с автомобильных стоек — видео

Самодельная стойка переносная

С креплением к стене

Итог:
Стоимость самодельных съемников пружин стремится к нулю, поскольку собираются они буквально из хлама. А без них, обслужить подвеску автомобиля не представляется возможным.

САМОДЕЛКИН ДРУГ

Как сделать съемник пружин амортизаторов своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим один из вариантов изготовления самодельного съемника пружин амортизаторов своими руками, а так же просмотрим пошаговые фото сборки пружинного съемника и видео.. Каждый автолюбитель кто хоть раз ремонтировал подвеску легкового автомобиля прекрасно знает, как непросто снимаются пружины амортизатора и чтобы выполнить эту операцию без специального инструмента придется изрядно изловчиться. А вот если немного подумать и применить смекалку, то простой съемник амортизационных пружин вполне можно изготовить самостоятельно и при этом с минимальными затратами, так сказать простой и бюджетный вариант инструмента облегчающего жизнь автомобилисту.

Устройство и принцип действия представленного съемника на самом деле довольно прост и понятен, за основу взята сжимающая сила винтовой стяжки пружины, а именно на шпильке установлены 2 металлических крюка которые зацепляются за пружину и под воздействием закручивания гайки пружина сжимается, а затем извлекается с стойки.

И так, давайте рассмотрим, что конкретно понадобится для сборки съемника.

Материалы

1. металлическая труба 16-20 мм
2. шпилька М-14
3. уголок
4. гайка 2 шт
5. солидол

Инструменты

1. сварочный инвертор
2. дрель
3. тиски
4. молоток
5. гаечный ключ
6. УШМ (болгарка)

Пошаговая инструкция по созданию съемника пружин амортизатора своими руками.

Для изготовления металлических крючьев нам понадобится водопроводная труба 16-20 мм. Распиливаем сначала вдоль делая пропил, а затем пилится необходимое число заготовок. Вот что получается. Затем заготовка зажимается в тисках и ударами молотка выпрямляется одна сторона крюка.
Вот примерно такие крюки должны у вас получиться. Далее берется уголок. Отпиливается несколько заготовок. Сверлим отверстие ровно по центру. Крюки привариваются к уголкам. Дополнительно для усиления конструкции было принято решение наварить отрезок трубки. Шпилька М-14 и гайки, резьбу перед использованием обязательно смазываем солидолом! В итоге крюк имеет вот такой законченный вид, тоесть дополнительно наварен кусок трубки для усиления. После чего собираем съемник в единую конструкцию и приступаем к демонтажу пружины амортизатора, крючья цепляются за пружину, а далее начинаем закручивать гайку по резьбе шпильки, тем самым осаживая пружинку и извлекаем. Для закрепления пройденного материала можете посмотреть видео. Приятного просмотра.

Поделки своими руками для автолюбителей

Делаем стяжки пружин из старого домкрата

Сегодня снял стойку, вот нужно отремонтировать но речь пойдет не о ремонте стойки, а о стяжке пружины. Много видел разных вариантов, из домкрата все делают ВАЗовского по-моему оригинального, но у меня такого нет, а есть по домкрат от Волги ГАЗ 21, вот сейчас я из него попытаюсь сделать съемник. Ещё понадобилось пару обрезков уголка, шатун от той же волги, ну и сварка и болгарка.

В принципе что тут пытаться я его сейчас и буду делать, для этого нужен домкрат, шатун с автомобиля Волга.

Дальше буду делать и показывать что и как….

Вот что получилось вниз приварен шатун, а сверху вот это кольцо у меня было срезано с газового баллона, вот это кольцо. Вот она вот такие кольца

У меня есть, я делаю разные изделия из газового баллона и я его использовал для того чтобы сделать съемник.

Вот такие два отрезка, (на выставку не собираюсь ))) на внешний вид особо не обращайте внимания.

Вот такой получился съемник, сейчас я его окультурю, зачищу и пульну из баллончика немного, чтобы он лучше был и покажу как он работает.

Сейчас немного подсохнет потому что я его с баллончика покрасили буду пробовать снимать пружины.

Вот такой простой в изготовлении получился съемник для пружин со стоек делали его около 30 минут, что значит быстро в изготовлении.

Пришлось немного переделать конструкцию, потому как то кольцо которое я вверху преварил разбирать то было хорошо, а вот собирать, попасть в подушку амортизатора тяжело, поэтому пришлось сделать вот так.

Это я не сам придумал, это я подсмотрел и переделал. Вот таким образом мы сжимаем саму пружину без чашки и конструкции, которая стоит сверху амортизатора.

Отличная получилась конструкция, которая прошла испытания и зарекомендовала себя на отлично))) Всем пока.

Автор; Алексей Авраменко Черкассы, Украина

СЪЕМНИКИ

Тем, кто самостоятельно ремонтируют автомобиль в гараже, предлагаю изготовить несложные приспособления (съемники) для снятия и установки пружин подвесок автомобилей моделей ВАЗ 2101 – 2107. Материальные затраты на них небольшие. Эти же съемники могут подойти и для подобного ремонта других легковых автомобилей, даже для «иномарок» (машин иностранного производства). Конечно, их можно купить в магазине, но они довольно дорогие. Да и стоит ли покупать съемники, если они требуются раз в несколько лет.

Конструкции приспособлений довольно простые – это видно из рисунков. Разработаны с таким расчетом, чтобы для изготовления их деталей не требовалось специального оборудования, токарного и фрезерного станков и чтобы их можно было сделать в гаражных условиях. Материалы для них тоже не дефицитные (в основном применен стандартный прокат или углеродистая сталь обыкновенного качества) – такие наверняка найдутся в «арсенале» у каждого мастерового человека.

Первое приспособление (рис. 1, фото 1) предназначено для бокового сжатия пружины задней подвески, его сделал, можно сказать, экспромтом, когда потребовалось срочно заменить резиновые подушки. Основные детали (крючки) изготовил из прутка диаметром 10 мм. Крючки загнул и нарезал резьбу на одной заготовке «на холодную», а прежде чем сделать петлю на другой – нагрел этот конец почти до половины паяльной лампой. Гайка М10 и шайба к ней – стандартные. В комплект приспособления входят три спаренных крючка.

Рис. 1. Приспособление (№ 1) для сжатия пружины передней подвески в сборе (в комплекте 3 единицы):
1 – крючок с ушком (сталь, круг 10); 2 – гайка М10; 3 – шайба 10; 4 – прямой крючок (круг 10) Фото 1а. Соединение крючков перед их использованием для сжатия пружины Фото 1б. Приспособление № 1 для сжатия пружины подвески в работе

Второе приспособление (рис. 2, фото 2) – тоже для бокового сжатия пружины, на передней подвески.

Основные детали: два крючка – из полосы 4-мм стали с отверстием диаметром 10 мм, шпилька М10 с приваренной к ней гайкой М12 посередине; пара стандартных гаек М10 с шайбами. В комплекте – три таких сборочных единицы.

Рис. 2. Приспособление (№ 2) для сжатия пружины задней подвески (в комплекте 3 единицы):
1 – крючок с отверстием Ø12 (сталь, лист s4, 2 шт.); 2 – шпилька М10 с гайкой S17 (сварная деталь); 3 – гайка М10 (2 шт.); 4 – шайба 10 (2 шт.) Фото 2а. Приспособление (№ 2) для сжатия пружины задней подвески в сборе (в комплекте 3 единицы) Фото 2б. Приспособление (№ 2) для сжатия пружины задней подвески в работе

Третье приспособление (рис. 3, фото 3) изготовил для осевого сжатия передней пружины. Оно сложнее двух первых, однако, на мой взгляд, и надежнее. Им проще осуществлять операцию сжатия, снятия и обратной установки пружины. Основные его элементы: стяжная несимметричная (с различной длиной резьбы на концах) 530-мм шпилька М12 и четыре скобы (по паре сверху и снизу). К шпильке в середине приварена гайка, которой шпилька ключом удерживается от проворачивания.

Рис. 3. Приспособление (№ 3) для осевого сжатия пружины в сборе:
1 – стяжная шпилька; 2 – гайка М12 особо высокая ГОСТ 15525 (2 шт.); 3 – втулка (труба 1/2″, L70); 4 – шайба (3 шт.); 5 – скоба с пластиной (4 шт., две скобы -верхняя и нижняя, из 4 шт., на рис. условно не показаны); 6 – гайка М12 Фото 3а. Приспособление (№ 3) для осевого сжатия пружины в сборе (две скобы – верхняя и нижняя, из 4 шт., на фото отсутствуют) Фото 3б. Приспособление (№ 3) в рабочем положении перед сжатием пружины

У крыльев скобы после сварки с пластиной необходимо произвести «крутку» (как у воздушного винта). Максимальный угол изгиба – 10° против хода часовой стрелки. Эту операцию выполнил с помощью тисков и трубного разводного ключа № 2. (на рисунке скобы этот изгиб условно не показан). Пластина исключает «крутку» срединной части скобы, так как здесь по центру имеется сравнительно большое отверстие. Концы крыльев на расстоянии внешнего радиуса пружины следует загнуть по радиусу витка примерно под 90°. Втулка – отрезок полудюймовой трубы длиной 70 мм. Шайбы и гайки – стандартные, нижняя и верхняя – очень высокие, внутренняя -обычная. Если не найдется высоких гаек М12, их можно сварить из двух обычных: наружный шов зачистить, а резьбу прогнать метчиком.

В некоторых случаях эти приспособления дополняют и даже заменяют друг друга.

В этот набор технологической оснастки входит также и самодельный инструмент: трубчатый удлиненный ключ S19 (рис. 4, фото 4) с особым образом изогнутой рукояткой и специальный ключ с воротком (рис. 5, фото 4).

Рис. 4. Трубчатый удлиненный ключ S19 предназначен для использования с приспособлением № 3. Изготовлен из трубы 3/4″; один конец трубы обстукан по шестиграннику гайки М12 молотком на наковальне Рис. 5. Фигурная рукоятка для трубчатого ключа. Изогнута таким образом, что, вращая ее ручку в вертикальной плоскости, ключ поворачивается в горизонтальной плоскости Фото 4. Удлиненный трубчатый S19 в сборе с фигурной рукояткой Рис. 6. Специальный ключ в сборе с воротком, предназначенный для снятия переднего амортизатора. Размер 6,1 на ключе «оформлен» молотком на наковальне Фото 5. Специальный ключ для снятия переднего амортизатора с «монтажной»

Ключ S19 используется с третьим приспособлением. Изготовлен он из трубы Ул дюйма «оформлением» молотком на наковальне. Рукоятка изогнута таким образом, что, вращая ручку в вертикальной плоскости, ключ поворачивается в плоскости горизонтальной.

Второй специальный ключ предназначен для снятия переднего амортизатора. Размер 6,1 на ключе тоже обстукан молотком на наковальне. Вороток сначала сделал несъемным (рис. 6), а потом заменил на самодельную «монтажку», просверлив в ключе еще одно взаимно перпендикулярное отверстие (фото 5).

Фото 3в. Одновременное использование приспособлений № 1 и № 3 для снятия-установки пружины подвески

Технология работы с приспособлениями для тех, кто сам занимается ремонтом «стального друга», думаю, понятна. Кто же будет выполнять эту работу впервые – поясню на примере снятия пружины передней подвески, на мой взгляд, наиболее сложной операции, по сравнению с другими, вышеизложенными.

Для снятия пружины с передней подвески в процессе ремонта необходимо:

1. Вывесить переднюю часть автомобиля домкратом со стороны, где будет производиться ремонт подвески. Снять колесо.

2. Удерживая специальным ключом (рис. 6) конец штока за лыски, отсоединить верхний конец амортизатора.

3. Отсоединить нижний конец амортизатора и вынуть его из пружины.

4. Отсоединить конец штанги стабилизатора поперечной устойчивости от нижнего рычага подвески.

5. Опустить автомобиль до тех пор, пока не освободится домкрат.

6. Установить комплект захватов примерно под 120° один к другому по окружности пружины, и так, чтобы захватить как можно больше ее витков.

7. Завинчивать поочередно по нескольку витков резьбы гайки на захватах до тех пор, пока пружина не сожмется до состояния, при котором ее можно будет вытащить.

8. Если потребуется, приподнять домкратом еще немного сторону автомобиля и вынуть осторожно пружину.

9. После выполнения ремонтных работ пружину установить на место в последовательности, обратной снятию.

Для удержания пружины передней подвески на автомобиле в сжатом состоянии при выполнении ремонтных работ на подвеске следует повторить предыдущие первые четыре позиции, а затем:

1. Вставить стяжную шпильку с шайбой, втулкой, шайбой и высокой гайкой приспособления (рис. 3) сверху пружины, затем снизу навинтить гайку и надеть скобу на виток пружины, ее установить так, чтобы как можно больше захватить витков пружины и закрепите высокой гайкой. Иногда достаточно установить и две скобы под углом 90°.

2. Вращая верхнюю гайку трубчатым ключом и рукояткой для ключа, сжать пружину до полной разгрузки рычагов подвески.

3. После выполнения ремонтных работ пружину перевести в исходное положение в обратной последовательности.

В. АКСЕНЦЕВ, г. Арзамас, Нижегородская обл.

Стяжка для пружин амортизатора своими руками: пошаговая инструкция и рекомендации

Амортизатор — узел отвечающий за комфортную езду. Нередко стойка амортизатора требует замены. К примеру, потекла или просто выработала свой ресурс. В этом случае демонтируется весь узел. Процедура трудоемкая, но несложная. Понадобится такой инструмент как стяжка для пружин амортизатора. Устройство крайне простое, но в то же время необходимое при выполнении подобных работ.

Универсальные и фирменные

Несмотря на то что конструкция стяжки предельно проста, они бывают нескольких видов. К примеру, дилеры некоторых компаний пользуются фирменным инструментом, который подходит только к определенной марке авто. Это касается и стяжек, хотя в большинстве случаев такой скрупулезности не требуется.

Универсальные же стяжки, как можно понять из названия, подойдут ко всему. Пружина — она везде пружина, и устройство для работы с ней подойдет к любой марке авто. Что же касается умельцев, которые ремонтируют машины у себя в гараже, то стяжка им необходима. Давайте посмотрим, как собрать такой инструмент своими руками.

Необходимый материал и инструмент

Чтобы изготовить стяжку самому, понадобится металлический прут (арматура), два стержня с резьбой (М16), а также удлиненные гайки и металлическая трубка с внутренним диаметром в 16 мм. Этого будет вполне достаточно для изготовления полноценной стяжки.

Также желательно иметь под рукой болгарку для резки арматуры и несколько ключей под гайки. Набор инструментов минимальный, все это найдется в гараже любого автомобилиста. Ну а сейчас давайте подробно рассмотрим процесс сборки изделия.

Изготовление стяжки для пружин амортизаторов своими руками

С помощью болгарки отрезаем два метровых куска от заранее подготовленной трубы. Подгоняем под необходимую длину стержни с резьбой. Далее берем арматуру и размечаем восемь отрезков по 30 см. Распиливаем с помощью болгарки и любым гибочным оборудованием пытаемся сделать из прута крючки.

Стоит обратить ваше внимание, что понадобится еще сварочный аппарат. Если своего нет, то на время можно взять у соседа. Привариваем 4 предварительно отрезанных стержня к гайкам, оставшиеся 4 — к трубе. В принципе, мы изготовили стяжки для пружин амортизаторов своими руками и можем ими пользоваться. Давайте рассмотрим еще несколько интересных вариантов, которые пользуются популярностью среди автолюбителей.

Стяжка пружин амортизаторов из домкрата

Есть также альтернативный вариант, которые не требует особой подготовки и наличия большого количества инструмента. Для изготовления нам понадобится болгарка, шатун от классики, а также старый домкрат от ВАЗ (оригинальный). Порядок действий выглядит следующим образом.

С помощью болгарки отрезаем нижнюю опору на домкрате, а также заклепки. Далее в месте рычага для подъема/опускания домкрата с помощью сварки монтируем два ушка под болты. В месте, где были удалены заклепки, привариваем отрезок трубы размером 25х25, это же делаем и в месте приваренных ушек, только берем трубу 20х20. Можно дополнительно усилить домкрат с помощью еще одного отрезка трубы, обрезанного под необходимую длину. В целом же это приспособление для стяжки пружин амортизаторов довольно эффективно, и сделать его можно достаточно быстро без особых затрат.

Что нужно знать при демонтаже

Стяжка автомобильных пружин — процесс достаточно опасный. Если сделать некачественный сьемник, он может соскочить. Из-за большого давления вы рискуете получить травму. Именно поэтому необходимо быть крайне внимательным при выполнении таких работ.

Просто и доступно

Берем два одинаковых по длине стержня. Резьба может быть любой, но удобней всего использовать стандартные М16 или же М18. Стержень должен иметь две резьбы: с одной стороны — левую, со второй — правую, или наоборот. По центру желательно жестко зафиксировать удлиненную гайку в качестве ограничителя. Есть такие покупные штанги, поэтому, если нет специального станка для нарезания резьбы, идем на авторынок.

Остается только приварить несколько крючков на гайки — и можно пользоваться. Чтобы устройство работало более мягко, резьбу и гайку желательно смазать. Можно обычным машинным маслом или солидолом. Здесь необходимо добиться плавного хода, подойдет практически любой смазочный материал. Также можно воспользоваться чертежами и отнести их токарю, который все сделает. Изготавливается стяжка для пружин амортизатора за несколько часов.

Стоимость стяжек в магазинах

Можно и вовсе не заморачиваться и приобрести готовое изделие в магазине. Изобилие может поставить в тупик. Существуют гидравлические и механические стяжки пружин амортизаторов. Цена на них существенно отличается. Самые дешевые варианты обойдутся примерно в 1 500 рублей, ну а самые дорогостоящие — примерно в 30 000 тысяч. Безусловно, для единичных работ вовсе не обязательно приобретать дорогостоящий продукт. Вам будет вполне достаточно механической стяжки за пару тысяч рублей.

Можно приобрести гидравлические стяжки. Работать с ними более удобно, но и ценник тут в два раза выше. Существуют универсальные стяжки с различными насадками, но это тоже достаточно весомая покупка. Обращайте внимание на качественные механические стяжки пружин амортизаторов. Цена на нормальный продукт будет в диапазоне 2-3 тысяч рублей.

Еще несколько моментов

Вот мы и разобрались с вами, что сделать стяжку своими руками не так уж и сложно. Для этого, кроме желания, небольшого количества инструмента и времени, ничего не нужно. Если же стяжки нет, а пружину снять нужно, то лучше не рисковать собственным здоровьем и не экспериментировать, а обратиться в СТО.

Стянуть пружину амортизатора без стяжек не выйдет, об этом уже было сказано. Это не касается случаев, когда изделие потеряло свою упругость и имеет трещины. Рабочей такую пружину назвать уже нельзя. Можно найти огромное количество вариантов изготовления самодельных стяжек, самые популярные из них мы с вами только что рассмотрели.

Самодельная стяжка для пружин амортизатора делается быстро и просто. Главное — чтобы конструкция получилась прочной и выполняла свою основную задачу. Не забывайте, что если стяжка соскочит с пружины, можно получить серьезный ушиб от удара, поэтому всегда старайтесь держать пружину подальше от лица и надежно закреплять её, если есть такая возможность.

Иногда требуется сжать пружину подвески, не снимая её с автомобиля. Для этого нужны стяжки. В простом случае стяжками могут служить два или несколько стержней, снабжённых так называемыми зацепами. Зацепы своими крючками цепляются к пружине снаружи. Все стяжки, как правило, размещают с противоположных сторон пружины. А затем, вращая ключом резьбовые стержни, можно легко выполнить сжатие.

Фирменные приспособления для стяжки пружин

Конечно, существует спецоборудование, используемое при ремонте автомашин определённого бренда. Для сжатия пружин, однако, чаще используются универсальные стяжки. Внешний вид этих устройств показан на рисунке:

Фирменные стяжки пружин

Понятно, что набор универсальных стяжек можно купить в магазине. Однако стоимость такого оборудования – выше, чем цена всех составных элементов в сумме.

Варим стяжки самостоятельно

В общем, стяжки пружин амортизаторов есть смысл изготовить самим. Как это выполнить, рассматривается дальше.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

В итоге получится то, что показано на рисунках. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

1. От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
2. Резьбовые стержни при необходимости можно укоротить;
3. Из арматуры изготовляют 8 стержней длиной примерно 30 см;
4. С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
5. Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
6. Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Две стяжки за 10 минут (видео)

Как нужно стягивать пружину?

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

1. Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
2. Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
3. Используя ключ, гайки на разных стержнях вращают по очереди;
4. Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

Видео стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пружина, сжатая стяжками

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

1. До использования стяжек резьбовые соединения смазывают циатимом или солидолом;
2. Со сжатой пружины стяжки снимать нельзя, даже если её фиксируют дополнительно;
3. Проводя работы, соблюдайте максимальную осторожность. Лучше пожертвовать кузовными деталями, чем собственным здоровьем.

Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Бывает нужно перебрать старый амортизатор, заменить сальники, прочие детали, которые уже износились. В этом случае амортизатор нужно разбирать, при этом пружины снимаются довольно непросто, и после обслуживания устанавливаются тоже с трудом. В данной ситуации простым решением может стать фабричный съемник, но такое приспособление стоит немалых денег, да и его покупка может быть не совсем целесообразна, так как пользоваться им приходится не часто.

При частом разрезании пружин приходится подолгу возиться со стяжками пружин и стойкой, и на это уходит времени по часу-полтора. Когда ее заряжаешь, что только на ум не придет – соскакивает по сто раз, криво идет, да еще есть риск получить травму.

В итоге, в результате использования домкрата от Москвича, уголка 30х30, двух штоков от амортизаторов и шатуна какой-то иномарки, был собран домкрат-стяжка. Все делалось «на глаз», быстро, поэтому этот съемник пружин своими руками идет без указания размеров.

Для работы использовались такие инструменты как болгарка, сверлильный станок, сварка, гаечные ключи.

Штырь домкрата был отпилен, и головка шатуна (теперь это держатель стойки).

Нижнюю часть верхушки прикручиваем по месту с помощью болтов, правда болты были взяты немного длинные. Вместе с тем верхний держатель, то есть проушина, приварена к нижней части. Используя штоки амортизатора, сделал косынки для усиления, при этом все рассчитано под любую стойку.

Краску взял ту, которая была в хозяйстве – серебренная.

Тем, кто самостоятельно ремонтируют автомобиль в гараже, предлагаю изготовить несложные приспособления (съемники) для снятия и установки пружин подвесок автомобилей моделей ВАЗ 2101 – 2107. Материальные затраты на них небольшие. Эти же съемники могут подойти и для подобного ремонта других легковых автомобилей, даже для «иномарок» (машин иностранного производства). Конечно, их можно купить в магазине, но они довольно дорогие. Да и стоит ли покупать съемники, если они требуются раз в несколько лет.

Конструкции приспособлений довольно простые – это видно из рисунков. Разработаны с таким расчетом, чтобы для изготовления их деталей не требовалось специального оборудования, токарного и фрезерного станков и чтобы их можно было сделать в гаражных условиях. Материалы для них тоже не дефицитные (в основном применен стандартный прокат или углеродистая сталь обыкновенного качества) – такие наверняка найдутся в «арсенале» у каждого мастерового человека.

Первое приспособление (рис. 1, фото 1) предназначено для бокового сжатия пружины задней подвески, его сделал, можно сказать, экспромтом, когда потребовалось срочно заменить резиновые подушки. Основные детали (крючки) изготовил из прутка диаметром 10 мм. Крючки загнул и нарезал резьбу на одной заготовке «на холодную», а прежде чем сделать петлю на другой – нагрел этот конец почти до половины паяльной лампой. Гайка М10 и шайба к ней – стандартные. В комплект приспособления входят три спаренных крючка.

Рис. 1. Приспособление (№ 1) для сжатия пружины передней подвески в сборе (в комплекте 3 единицы):
1 – крючок с ушком (сталь, круг 10); 2 – гайка М10; 3 – шайба 10; 4 – прямой крючок (круг 10) Фото 1а. Соединение крючков перед их использованием для сжатия пружины Фото 1б. Приспособление № 1 для сжатия пружины подвески в работе

Второе приспособление (рис. 2, фото 2) – тоже для бокового сжатия пружины, на передней подвески.

Основные детали: два крючка – из полосы 4-мм стали с отверстием диаметром 10 мм, шпилька М10 с приваренной к ней гайкой М12 посередине; пара стандартных гаек М10 с шайбами. В комплекте – три таких сборочных единицы.

Рис. 2. Приспособление (№ 2) для сжатия пружины задней подвески (в комплекте 3 единицы):
1 – крючок с отверстием Ø12 (сталь, лист s4, 2 шт.); 2 – шпилька М10 с гайкой S17 (сварная деталь); 3 – гайка М10 (2 шт.); 4 – шайба 10 (2 шт.) Фото 2а. Приспособление (№ 2) для сжатия пружины задней подвески в сборе (в комплекте 3 единицы) Фото 2б. Приспособление (№ 2) для сжатия пружины задней подвески в работе

Третье приспособление (рис. 3, фото 3) изготовил для осевого сжатия передней пружины. Оно сложнее двух первых, однако, на мой взгляд, и надежнее. Им проще осуществлять операцию сжатия, снятия и обратной установки пружины. Основные его элементы: стяжная несимметричная (с различной длиной резьбы на концах) 530-мм шпилька М12 и четыре скобы (по паре сверху и снизу). К шпильке в середине приварена гайка, которой шпилька ключом удерживается от проворачивания.

Рис. 3. Приспособление (№ 3) для осевого сжатия пружины в сборе:
1 – стяжная шпилька; 2 – гайка М12 особо высокая ГОСТ 15525 (2 шт.); 3 – втулка (труба 1/2″, L70); 4 – шайба (3 шт.); 5 – скоба с пластиной (4 шт., две скобы -верхняя и нижняя, из 4 шт., на рис. условно не показаны); 6 – гайка М12 Фото 3а. Приспособление (№ 3) для осевого сжатия пружины в сборе (две скобы – верхняя и нижняя, из 4 шт., на фото отсутствуют) Фото 3б. Приспособление (№ 3) в рабочем положении перед сжатием пружины

У крыльев скобы после сварки с пластиной необходимо произвести «крутку» (как у воздушного винта). Максимальный угол изгиба – 10° против хода часовой стрелки. Эту операцию выполнил с помощью тисков и трубного разводного ключа № 2. (на рисунке скобы этот изгиб условно не показан). Пластина исключает «крутку» срединной части скобы, так как здесь по центру имеется сравнительно большое отверстие. Концы крыльев на расстоянии внешнего радиуса пружины следует загнуть по радиусу витка примерно под 90°. Втулка – отрезок полудюймовой трубы длиной 70 мм. Шайбы и гайки – стандартные, нижняя и верхняя – очень высокие, внутренняя -обычная. Если не найдется высоких гаек М12, их можно сварить из двух обычных: наружный шов зачистить, а резьбу прогнать метчиком.

В некоторых случаях эти приспособления дополняют и даже заменяют друг друга.

В этот набор технологической оснастки входит также и самодельный инструмент: трубчатый удлиненный ключ S19 (рис. 4, фото 4) с особым образом изогнутой рукояткой и специальный ключ с воротком (рис. 5, фото 4).

Рис. 4. Трубчатый удлиненный ключ S19 предназначен для использования с приспособлением № 3. Изготовлен из трубы 3/4″; один конец трубы обстукан по шестиграннику гайки М12 молотком на наковальне Рис. 5. Фигурная рукоятка для трубчатого ключа. Изогнута таким образом, что, вращая ее ручку в вертикальной плоскости, ключ поворачивается в горизонтальной плоскости Фото 4. Удлиненный трубчатый S19 в сборе с фигурной рукояткой Рис. 6. Специальный ключ в сборе с воротком, предназначенный для снятия переднего амортизатора. Размер 6,1 на ключе «оформлен» молотком на наковальне Фото 5. Специальный ключ для снятия переднего амортизатора с «монтажной»

Ключ S19 используется с третьим приспособлением. Изготовлен он из трубы Ул дюйма «оформлением» молотком на наковальне. Рукоятка изогнута таким образом, что, вращая ручку в вертикальной плоскости, ключ поворачивается в плоскости горизонтальной.

Второй специальный ключ предназначен для снятия переднего амортизатора. Размер 6,1 на ключе тоже обстукан молотком на наковальне. Вороток сначала сделал несъемным (рис. 6), а потом заменил на самодельную «монтажку», просверлив в ключе еще одно взаимно перпендикулярное отверстие (фото 5).

Фото 3в. Одновременное использование приспособлений № 1 и № 3 для снятия-установки пружины подвески

Технология работы с приспособлениями для тех, кто сам занимается ремонтом «стального друга», думаю, понятна. Кто же будет выполнять эту работу впервые – поясню на примере снятия пружины передней подвески, на мой взгляд, наиболее сложной операции, по сравнению с другими, вышеизложенными.

Для снятия пружины с передней подвески в процессе ремонта необходимо:

1. Вывесить переднюю часть автомобиля домкратом со стороны, где будет производиться ремонт подвески. Снять колесо.

2. Удерживая специальным ключом (рис. 6) конец штока за лыски, отсоединить верхний конец амортизатора.

3. Отсоединить нижний конец амортизатора и вынуть его из пружины.

4. Отсоединить конец штанги стабилизатора поперечной устойчивости от нижнего рычага подвески.

5. Опустить автомобиль до тех пор, пока не освободится домкрат.

6. Установить комплект захватов примерно под 120° один к другому по окружности пружины, и так, чтобы захватить как можно больше ее витков.

7. Завинчивать поочередно по нескольку витков резьбы гайки на захватах до тех пор, пока пружина не сожмется до состояния, при котором ее можно будет вытащить.

8. Если потребуется, приподнять домкратом еще немного сторону автомобиля и вынуть осторожно пружину.

9. После выполнения ремонтных работ пружину установить на место в последовательности, обратной снятию.

Для удержания пружины передней подвески на автомобиле в сжатом состоянии при выполнении ремонтных работ на подвеске следует повторить предыдущие первые четыре позиции, а затем:

1. Вставить стяжную шпильку с шайбой, втулкой, шайбой и высокой гайкой приспособления (рис. 3) сверху пружины, затем снизу навинтить гайку и надеть скобу на виток пружины, ее установить так, чтобы как можно больше захватить витков пружины и закрепите высокой гайкой. Иногда достаточно установить и две скобы под углом 90°.

2. Вращая верхнюю гайку трубчатым ключом и рукояткой для ключа, сжать пружину до полной разгрузки рычагов подвески.

3. После выполнения ремонтных работ пружину перевести в исходное положение в обратной последовательности.

В. АКСЕНЦЕВ, г. Арзамас, Нижегородская обл.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

При проведении ремонта амортизационных стоек подвески автомобиля, понадобится стянуть пружину амортизатора. Чтобы облегчить эту задачу, можно воспользоваться самодельным приспособлением для стяжки для пружин, с его помощью можно легко сжать и снять пружину любого типа.

Изготовление съёмника.

Предлагаем посмотреть пошаговые фото одного из умельцев, на которых подробно показано как сделать съёмник пружин амортизаторов своими руками.

Все работы делались без чертежей, размеры взяты на глаз, сделать такое приспособление не составит особого труда, а польза от него очевидна. Автор установил съёмник у себя в мастерской, теперь снимать пружины можно гораздо легче и быстрей.

Приспособление для разборки стоек своими руками

Самостоятельное изготовление стяжки пружин амортизаторов: чертежи, фото и видео

Иногда требуется сжать пружину подвески, не снимая её с автомобиля. Для этого нужны стяжки.

В простом случае стяжками могут служить два или несколько стержней, снабжённых так называемыми зацепами. Зацепы своими крючками цепляются к пружине снаружи.

Все стяжки, как правило, размещают с противоположных сторон пружины. А затем, вращая ключом резьбовые стержни, можно легко выполнить сжатие.

Фирменные приспособления для стяжки пружин

Конечно, существует спецоборудование, используемое при ремонте автомашин определённого бренда. Для сжатия пружин, однако, чаще используются универсальные стяжки. Внешний вид этих устройств показан на рисунке:

Фирменные стяжки пружин

Более дешевый русский аналог, на вид какие-то хлюпенькие, есть риск, что сорвутся и ударят Вам прямо в лоб Фирменная стяжка пружин JTC 23-280мм, стоимость более 6 000 рублей Стяжка пружин на 270мм JTC (стоимость более 2 000 рублей) Стяжка пружин на 370мм JTC (стоимость более 2 000 рублей) Стяжка пружин на 270мм JTC — упаковка

Понятно, что набор универсальных стяжек можно купить в магазине. Однако стоимость такого оборудования – выше, чем цена всех составных элементов в сумме.

Варим стяжки самостоятельно

В общем, стяжки пружин амортизаторов есть смысл изготовить самим. Как это выполнить, рассматривается дальше.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

В итоге получится то, что показано на рисунках. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

1. От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
2. Резьбовые стержни при необходимости можно укоротить;
3. Из арматуры изготовляют 8 стержней длиной примерно 30 см;
4. С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
5. Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
6. Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Как нужно стягивать пружину?

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

1. Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
2. Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
3. Используя ключ, гайки на разных стержнях вращают по очереди;
4. Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пружина, сжатая стяжками

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

1. До использования стяжек резьбовые соединения смазывают циатимом или солидолом;
2. Со сжатой пружины стяжки снимать нельзя, даже если её фиксируют дополнительно;
3. Проводя работы, соблюдайте максимальную осторожность. Лучше пожертвовать кузовными деталями, чем собственным здоровьем.

Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

• Подвеска Лифан Бриз
• Подвеска Лифан Х60
• Подвеска Лифан Смайли

Чертежи универсальных резьбовых стяжек

Вернёмся к вопросу, как самим изготовить приспособление для стяжки пружин амортизаторов. Ниже показан внешний вид готовых приспособлений:

Резьбовые стяжки, изготовленные на заводе

На одной стороне стержня нарезана левая резьба, на другой – правая. Шаг резьбы используется стандартный, М18. Но покупкой резьбовых штанг здесь не обойтись. А чтобы нарезать резьбу самим, понадобится специальное оборудование.

Чертежи узлов, составляющих всю конструкцию, приведены здесь:

Резьбовая стяжка (3 детали)

Чтобы изготовить детали, нужно располагает токарным, сверлильным и, наверное, фрезерным станком. Возможно, проще обратиться в мастерскую. Распечатайте чертёж, скачав его с сайта.

Скорее всего, других чертежей универсальных стяжек в интернете нет. А то, что показано выше, взято из книги по ремонту отечественных авто. Можете пользоваться.

Допустим, стяжки были изготовлены согласно чертежам и все детали друг к другу подходят. Но и тогда совет об использовании смазки остаётся в силе. Нужно взять солидол или циатим и нанести этот материал на резьбу гаек.

Упаковка циатим-201, 20 гр.

Смазка циатим-201 – материал достаточно дорогой. Можно снизить расход, смешав его с машинным маслом в пропорции 50/50. Желаем удачи.

Приспособление для разборки стоек своими руками — Справочник металлиста

• 1 Приспособление для разборки стоек своими руками — Металлы, оборудование, инструкции
• 2 Самостоятельное изготовление стяжки пружин амортизаторов: чертежи, фото и видео
  • 2.1 стяжки пружин на амортизаторе
  • 2.2 Чертежи универсальных резьбовых стяжек

  При ремонте или настройке подвески автомобиля, возникает необходимость зафиксировать пружину в определенном положении.
  Для этих работ есть сервисное приспособление: съемник пружин, с помощью которого можно снять элементы ходовой как в специализированной мастерской, так и в гаражных условиях.

  Различные концепции инструмента:

  • Пассивный: Представляет собой две скобы, соединенные между собой жестко, либо с помощью резьбовой шпильки.Просто фиксирует пружину, сжатую с использованием веса автомобиля. После подъема кузова домкратом, упругий элемент остается в сжатом состоянии.
  • Активный: Механизм сжатия может работать под нагрузкой, когда амортизатор в рабочем напряженном состоянии. Положение кузова относительно грунта не имеет значения.

  Рассмотрим второй вариант подробнее.

  Как работает съемник пружин, и какими они бывают?

  Для чего нужен съемник? Он преодолевает распрямляющее усилие пружин. Прилагаемая сила на кронштейнах съемника соизмерима с весом автомобиля, но это не означает, что его конструкция слишком дорогая и высокотехнологичная.

  Существует множество вариантов, но они подразделяются всего на два вида: механический и гидравлический привод.

  Механический съемник пружин

  Чаще всего имеет резьбовой приводной механизм.

  При достаточном диаметре шпильки (обеспечивающей хорошее передаточное отношение на резьбе), и длинной рукоятке ключа, можно без избыточных усилий сжимать пружины вручную.

  Технология следующая: два съемника симметрично надеваются на стойку. Проворачивая шпильку с резьбой, вы сводите захваты к середине пружины прямо на амортизаторе, сжимая ее до необходимого размера.
  Установка одного съемника на пружину приведет к его поломке

  Съемники, надетые с двух сторон, обеспечивают равномерное сжатие. При работе с подвеской грузовых автомобилей или тяжелых внедорожников, опытные мастера устанавливают по 3 или даже 4 съемника.

  Правильная установка съемников на пружину

  Полустационарные стойки

  На сервисных станциях часто используют полустационарные стойки для снятия пружин со стоек амортизаторов.

  Инструмент достаточно универсальный, подходит к большинству подвесок. Благодаря редуктору приводного механизма, работать с ним удобно и безопасно.

  Популярное: Тиски слесарные или станочные? Какие виды бывают и как выбрать.

  Единственный недостаток – не всегда можно сжать пружину прямо на автомобиле. Все-таки это стендовое устройство: съемник работает с подвеской, снятой с автомобиля.

  Рычажного типа

  Аналогичная «проблема» у съемников рычажного типа. Механизм надежный и безопасный, но его габариты не позволяют подлезть в пространство под крылом авто.

  Гидравлический съемник

  Может быть переносным и стационарным. Работает по принципу домкрата: есть главный и рабочий цилиндр.

  Прокачивая жидкость с помощью рукоятки-рычага, оператор сжимает силовые скобы, между которыми находится пружина.

  Компактный двухсекционный съемник может стать помощником и в домашнем гараже, а вот напольный стационарный станок подойдет лишь для автосервиса.

  Давление в гидравлической системе нагнетается ножным рычагом. При этом руки автослесаря свободны, работать удобно и безопасно.

  Разумеется, есть съемники с компрессорами, электроприводом, и прочими приспособлениями, облегчающими жизнь при обслуживании автомобиля. Всё это хорошо, пока вы не увидите ценник.

  Порой выгоднее несколько раз посетить автосервис, чем приобрести промышленный съемник для личного пользования. Какой выход? Делать инструмент своими руками.

  Изготовление съемника пружин амортизаторов

  Многие автолюбители пользуются обычной цепью: наматывают несколько оборотов вокруг витков пружины, и затягивают цепь. После подъема автомобиля домкратом, амортизационная стойка растягивается, а пружина остается сжатой. Это опасный способ: если цепь соскользнет, распрямившаяся пружина может нанести серьезную травму.

  Как сделать простейший съемник по аналогии с промышленным

  Механический полустационарный «станок» можно создать из «Волговского» домкрата.

  • старый домкрат от «Волги-24», «Москвича 412» или другой советской легковушки = 0 руб.
  • старый шатун от любого двигателя = 0 руб.
  • стальной уголок со свалки 1 метр = 0 руб.
  • пара штоков от сломанных амортизаторов = 0 руб.
  • пригоршня болтов и гаек М12 – М14 = условно бесплатно.

  Дрель, болгарка, напильник, сварочный аппарат – такой набор либо есть в гараже, либо доступен у соседа за пару пива.

  К верхней части домкрата (где расположена вертушка с редуктором) собирается площадка из уголка. Затем к ней приваривается кронштейн по размеру опорной чашки.

  К штатному опорному рычагу домкрата прикручиваем шатун, в него будет заходить стойка амортизатора.

  Не нужно беспокоиться за прочность конструкции. Домкрат поднимает автомобиль, шатун также выдерживает огромную нагрузку. А для усиления консольной конструкции кронштейна, привариваем тяги из штоков амортизатора.

  Съемник универсален: длина амортизатора позволяет обслуживать любые стойки для легковых автомобилей, а также большинство внедорожников.

  Следующий съемник пружин, который легко сделать своими руками – стягивающего типа. Подойдет для небольших размеров пружин, поскольку развить на таком приспособлении большое усилие – нереально.

  Комплектующие еще более доступные, чем в предыдущей конструкции. Кусок трубы, уголок и длинный болт М14 – М18. Можно использовать шпильку.

  Из уголка и распиленных кусочков дюймовой трубы свариваем кронштейны. Съемник состоит из двух одинаковых стяжек, так что кронштейнов должно быть четыре.

  Обязательно ввариваем направляющие втулки для шпильки. Иначе при затяжке кронштейны будут подклинивать.
  Пружина стягивается при синхронном закручивании гаек на шпильках.

  Если вы пользуетесь набором из 2-х стяжек – устанавливать их следует строго симметрично.

  Самодельные съемники пружин с автомобильных стоек — видео

  Самодельная стойка переносная

  С креплением к стене

  Итог:
  Стоимость самодельных съемников пружин стремится к нулю, поскольку собираются они буквально из хлама. А без них, обслужить подвеску автомобиля не представляется возможным.

  Съемник пружин в подвеске автомобиля своими руками Ссылка на основную публикацию

  Самостоятельное изготовление стяжки пружин амортизаторов: чертежи, фото и видео

  Иногда требуется сжать пружину подвески, не снимая её с автомобиля. Для этого нужны стяжки.

  В простом случае стяжками могут служить два или несколько стержней, снабжённых так называемыми зацепами. Зацепы своими крючками цепляются к пружине снаружи.

  Все стяжки, как правило, размещают с противоположных сторон пружины. А затем, вращая ключом резьбовые стержни, можно легко выполнить сжатие.

  Приспособление для разборки стоек своими руками — Металлы, оборудование, инструкции



  При ремонте или настройке подвески автомобиля, возникает необходимость зафиксировать пружину в определенном положении.
  Для этих работ есть сервисное приспособление: съемник пружин, с помощью которого можно снять элементы ходовой как в специализированной мастерской, так и в гаражных условиях.

  Различные концепции инструмента:

  • Пассивный: Представляет собой две скобы, соединенные между собой жестко, либо с помощью резьбовой шпильки.Просто фиксирует пружину, сжатую с использованием веса автомобиля. После подъема кузова домкратом, упругий элемент остается в сжатом состоянии.
  • Активный: Механизм сжатия может работать под нагрузкой, когда амортизатор в рабочем напряженном состоянии. Положение кузова относительно грунта не имеет значения.

  Рассмотрим второй вариант подробнее.

  Съемник пружин амортизаторов своими руками



  Возникла небходимость разобрать стойки на ВАЗ-2110, а работать стяжками уже приелось».

  Беру волговский домкрат, шатун от ЗМЗ-402, стремянку кузова ГАЗ-53, немного уголка и механизм складывания спинки сидений от форда сиерры

  Работать одно удовольствие, вставил уголки под верхнюю чашку стойки, снизу одел шатун на стойку, накинул крышку шатуна и закрутил одну гайку, одним пальцем кручу ручку домкрата и пружина сжата. Откручиваю шток амортизатора, кручу в другую сторону — пружина снята.

  Стойка разбирается буквально за пару минут

  Получил практически аналог гидравлический стяжек за 10.000 рублей)

  Домкрат рассчитан до 1000 кг, так что осилит любую стойку не напрягаясь

  Осталось взять второй домкрат и переделать крепление шатуна. что бы было покороче, чуть не рассчитал с длинной и окрасить.

  Подробнее о конструкции:

  У домкрата срезал основание для компактности. Шатун приварил к опоре (варится на ура)
  На крышку поставил 2 уголка от механизма складывания спинки от сиерры и приварил к ним 2 длинных уголка, в качестве упора для верхней опоры стойки. Ну и усилил стремянкой. на фото всё понятно

  Съёмники для пружин своими руками

  Привет друзья! В последнее время всё чаще стал лазить в подвеску, а чтобы снять пружину без съёмника не обойтись.

  Вот и приходилось всё время побираться)) Не, ну когда-то были у меня съёмники, но уж больно плохой конструкции и вскоре пришли в негодность.

  Решил сделать съёмники для пружин автомобиля своими руками по образцу тех, которые уже не раз брал у знакомого, конструкцией которых остался доволен.

  Для изготовления пружиносъёмников нам понадобятся :

  1) Четыре квадрата 90 х 90 мм толщиной 3-4 мм

  Обработать как показано на чертеже
  2) токарная работа, выточить 6 втулок( 4 шт. с отверстием 16, и 2 с резьбой М 16)

  4 шт. с отверстием, 2 с резьбой М 16
  3) винт (можно шпильку М 16)

  Вот все заготовки

  Пластины загибаем сразу «крючком»,

  потом придаем изгиб, чтоб обхватывала пружину

  Далее сварка: привариваем втулки к пластинам, к двум втулки с отверстием, ещё к двум с резьбой

  Обвариваем, и собираем таким вот образом

  При желании красим. Вот и всё!

  Благодарю за внимание!

  Автор; Виталий Шпаковский г.Гродно, Беларусь

  Как сделать съемник пружин амортизаторов своими руками? Все возможно

  Многие водители, коснувшиеся ремонта подвески, задаются вопросом, как сделать съемник пружин амортизаторов своими руками. Без этого приспособления практически невозможно провести полноценный ремонт.

  Нормальный съемник значительно облегчит вам работу по ремонту стоек. В независимости от того, решите вы делать этот инструмент своими руками, или купить в магазине, обращайте внимание на его надежность.

  Не стоит забывать, что пружина обладает высокой мощностью. Сорвавшаяся с креплений пружина может нанести сильные травмы. Всегда при работе со спиралью не стоит забывать о технике безопасности.

  Как сделать съемник пружин амортизаторов своими руками? В первую очередь, это вспомогательная деталь, которая помогает гасить резкие толчки. Таким образом, значительно снижается риск выхода из строя самой амортизационной стойки. Витки пружины служат дополнительной защитой от различных крупных предметов, которые попав в подвеску, могут серьезно повредить амортизатор.

  Всего существует 2 разновидности этих приспособлений:

  • Механические;
  • Гидравлические.

  Первые представляют собой шпильки или рейки с резьбой. Вторые используют для сжатия витков пружин силу гидравлического насоса. Механические более простые, их вполне можно сделать самостоятельно. Также такие стяжки считаются более надежными.

  Осталось только разобраться, как работать с этим приспособлением. На практике работа выглядит следующим образом:

  • Берем пружину, которую нужно установить на стойку. На нее цепляем штанги с крючками. Обратите внимание на их расположение. Они должны располагаться строго друг напротив друга. Крючки следует зацеплять за предпоследние витки спирали. Иначе возникнут сложности с установкой ее на стойку;
  • Рожковым ключом закручиваем гайки. При этом, пружина будет сжиматься. Затягивать стойку следует равномерно. Иначе на одну из стяжек придется слишком большая нагрузка, что скажется на ней отрицательно (см. статью «Стяжка пружин амортизаторов своими руками»);
  • Сжав спираль до необходимого положения, устанавливают ее на место. Ставят все необходимые детали стойки. После этого, стяжки аккуратно ослабляют, при этом, нужно проследить за правильным положением витков.

  : Установка электронного зажигания на ВАЗ 2107 карбюратор

  Такая стяжка позволит быстро и без особых проблем собрать стойку. Чтобы сделать такую стяжку, вам потребуется болгарка и сварочный аппарат. Из материалов придется купить штанги, а также гайки.

  Для нее вам потребуется небольшая рама из уголков. Ее крепят к стене на петли. С другой стороны к ней прикручивают или приваривают недлинную планку. Снятие пружины происходит следующим образом:

  • Стойку ставят под эту раму. При этом, гайка должна выступать между уголков. В некоторых вариантах эта рама раздвижная;
  • Человек своим весом давит на планку и сжимает пружину. Откручивает гайку. Пружина распряжена;
  • Сборка производится в обратном порядке.

  Конструкция такой стяжки не сложна. Ее можно легко сделать при наличии гаража. При этом, можно ремонтировать практически все стойки легковых автомобилей.

  Заключение. Любому отечественному автолюбителю не понаслышке знакома работа по ремонту подвески машины. Вот тут обычно и возникает вопрос, как сделать съемник пружин амортизаторов своими руками. То, что продается в автомагазинах, вызывает серьезные сомнения в качестве, да и стоят заводские стяжки дорого. Поэтому, наиболее оптимальный вариант это самостоятельно сделанные съемники.

  Съёмник пружин своими руками

  Самодельный съёмник пружин амортизаторов сделанный своими руками из домкрата: фото изготовления самоделки.

  Автор сделал удобное приспособление — самодельный съёмник пружин стоек автомобиля. Съёмник сделан из ВАЗовского домкрата.

  На фото показан процесс изготовления приспособления.

  К домкрату приварены крепления.

  Из стальных полос сделаны вот такие захваты для пружин.

  Захваты привариваются к домкрату.

  Один захват приварен к неподвижной части домкрата, второй захват к подвижной части.

  Чтобы удерживать пружину к захватам приварены пластины.

  Приспособление в действии.

  Вот такой самодельный съёмник для пружин амортизаторов, можно сделать из домкрата.

  Для чего нужен съемник

  Каждый амортизатор автомобиля имеет внешнюю пружину, которая очень прочно крепится к краям детали. Она также берет на себя функции защиты от больших частиц и осуществляет небольшое амортизирующее действие. Без крепких пружин установка амортизатора не имеет смысла, поскольку он очень быстро повредится.

  Значит стоит вопрос – как их ставить и снимать.
  Съемник амортизаторов помогает ремонтнику легко избавиться от пружин и перейти к ремонту основной детали или замене ее защиты.

  Он может быть как гидравлическим (такое устройство может продаваться в специализированных магазинах) или механическим (его можно изготовить в домашних условиях своими руками). Тип съемника говорит о схеме его работы и о времени на работу с ним.

  Другими словами, механический съемник будет медленнее выполнять задачи и с привлечением физической силы, но разве это важно, если речь идет о существенной финансовой экономии на техническое обслуживание, замену амортизаторов и покупку гидравлического типа.

  Как сделать самостоятельно

  Итак, мы определились, что съемник амортизаторов нам очень необходим, остается дело за малым – как его сделать своими руками? Тут на помощь должна прийти способность каждого человека логически мыслить и анализировать – что не нужное существует в хозяйстве и что вы умеете делать.

  Выполняя съемник важно помнить, что он должен подходить именно под вашу модель автомобиля и тип амортизаторов.

  Если сваривание деталей для вас не проблема – тогда вперед делать деталь таким способом, если в домашнем арсенале присутствуют крепкие лишние домкраты, они могут стать помощником и т.д.

  На примере рассмотрим, как соорудить съемник амортизаторов:

  1. Берем металлическую трубку диаметром 18-22 миллиметра и отрезаем от нее 4 куска по 15 сантиметров, не забывая при этом сгладить края. Это важно не для самой конструкции, а для ее безопасности. Кроме этого, все работы стоит проводить в перчатках.
  2. Дальше отрезаем несколько кусков металлического прута диаметром 10 миллиметров, длиной 25-30 сантиметров. Их должно быть 8 одинаковых штук, после чего равномерно загибаем один край прута, чтобы он имел форму одностороннего крючка. Обратите внимание, что такой прут очень тяжело согнуть, поэтому для такого процесса лучше использовать дополнительные металлические опоры.
  3. Готовим четыре больших гайки М16 или другого размера, в зависимости от выбранного диаметра будущей узкой трубки или штанги.
  4. Между двух металлических крючков из прута вставляем один кусок отрезанной трубы и свариваем эту конструкцию с обеих сторон. Аналогичные действия стоит произвести и с остальными деталями. В итоге должно получиться 4 малых детали из трубы и 2 крючка.
  5. Далее стоит обрезать края прута так, чтобы деталь заканчивалась на трубе, другими словами выравниваем деталь до уровня трубки.
  6. Измеряем большую пружину амортизатора. Она будет разной у каждой модели автомобиля, поэтому сразу берите свою, причем с передних колес. Так важно делать потому, как на передних колесах амортизатор выходит из строя чаще всего, поскольку всю нагрузку берут на себя передние колеса. Измерения стоит начинать от первого большого витка и заканчивать последним большим витком пружины.
  7. По измеренному размеру пружины отрезаем два куска узкой крепкой трубки или штанги диаметром около 1 сантиметра и края сглаживаем. Труба должна быть очень крепкой, можно взять с уже заготовленной резьбой по большой части трубы. На нее одеваем с каждой стороны сваренные трубы с прутами и закручиваем гайкой. Примите во внимание, что на узкую крепкую трубку важно сделать еще и резьбу, чтобы гайка шла «как по маслу».
  8. Одевать сваренные крючки стоит так, чтобы округлый край был внешним, а концы смотрели внутрь пружины.
  9. Для крепости конструкции, контргайку с одной стороны можно заварить. Можно заваривать не гайку, а сваренную трубку с прутами, это по желанию мастера. Можно оставить полученную конструкцию так, как получилось и протестировать ее на нерабочем амортизаторе.

  : Нет искры ВАЗ 2114 инжектор 8 клапанов

  Вы будете использовать его не один раз, а может и не два, поэтому не думайте, что это одноразовое приспособление. Для того, чтобы быстро и наименее затратным способом выполнить эту вспомогательную деталь – проанализируйте, какие запчасти есть у вас дома. Если сварочный механизм недоступен – значит можно обойтись и без него, но используя другие детали.

  Включайте фантазию и логическое мышление прежде, чем начнете работу. Можно очертить план действий на бумаге и поэтапно все выполнять. Посоветуйтесь и с бывалыми автолюбителями, мастерами – может они подскажут самую легкую версию производства съемника своими руками. В любом случае, если вы хотите сэкономить на таком вспомогательном устройстве – у вас это обязательно получится. Удачи!

  « Съемник пружин амортизаторов своими руками»

  На записи автомеханик рассказывает о том, как с подручных материалов можно изготовить съемник пружин амортизаторов. Посмотрев видео, вы будете осведомлены, какие материалы и инструменты необходимо подготовить, а также как происходит процесс изготовления.

  Похожие публикации:

  1. 10am cet сколько по москве
  2. Где находится вин номер на приоре
  3. Как проверить щетки генератора ваз 2107
  4. Сколько ходят тормозные диски на форд куга 2
