Как разобрать передний кардан уаз патриот

Как отремонтировать карданный вал в УАЗ Патриот?

Карданный вал

Ульяновский автомобильный завод (УАЗ) — это завод всецело посвященных внедорожным автомобилям: машин, которые бы имели передний привод там никогда не выпускали. В условиях нашей страны производимые там джипы, микроавтобусы и небольшие грузовики пользуются большой популярностью, так как автомашины УАЗ просты в обслуживании и очень неприхотливы. Модельный ряд очень широк, но венцом всех творений стал, конечно же, УАЗ Патриот. Нет, конечно завод производил и производит массу других машин, но Патриот является наиболее современным представителем из всех, и предлагает различные варианты исполнения кузова: УАЗ Патриот Карго, Патриот Спорт и Патриот Пикап.

Автомобильный ряд УАЗ

Нас интересует карданный вал этого полноприводного джипа. Стоит упомянуть, что полноприводные машины предусматривают наличие не одного карданного вала, а двух. Условно их можно поделить на передний и задний, так как оба они получают крутящий момент от раздаточной коробки и один вращает передний мост, а второй задний. Оба они практически идентичны, основное отличие в том, что передний короче, так что и описания ремонта карданного вала подходят для обоих. При всей качественности производства чинить, что передний, что задний карданный вaл приходится одинаково часто, особенно если автомобиль очень часто передвигается по бездорожью. Именно там он получает максимальные нагрузки.

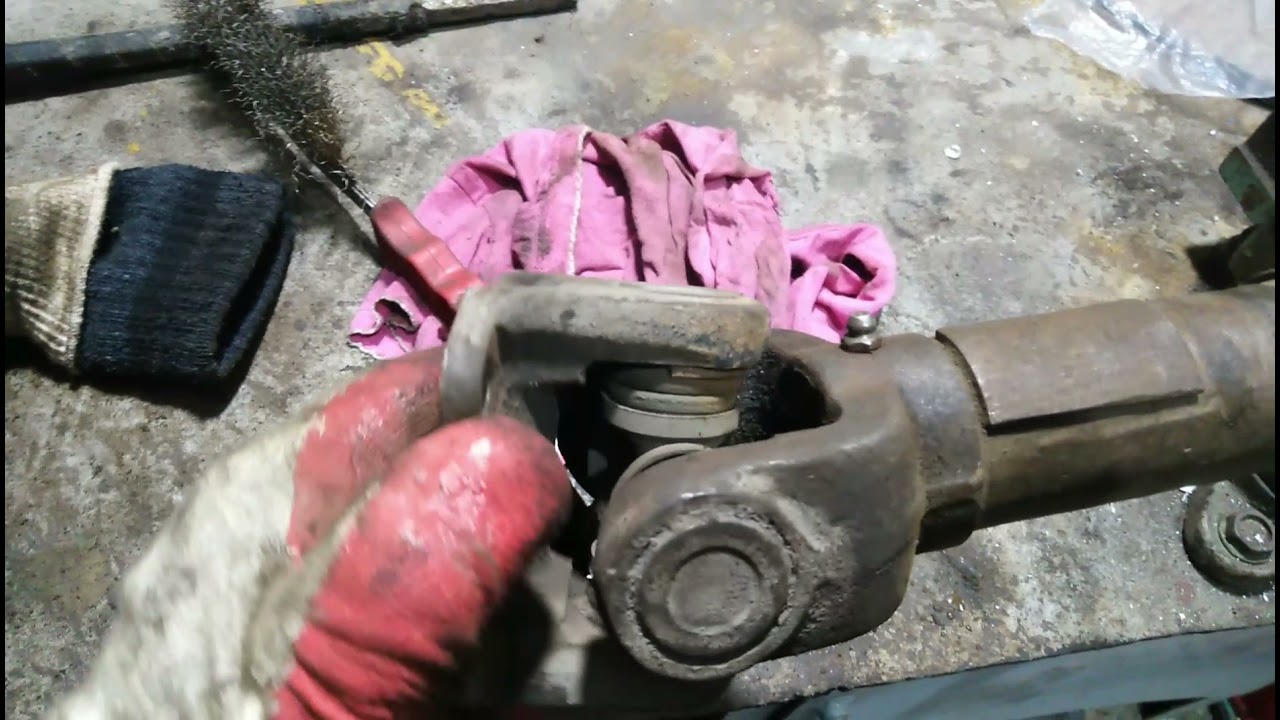

Замена крестовины

Для того чтобы произвести замену крестовин карданного вала нам потребуется нехитрый набор инструментов:

• Плоская отвертка и молоток.
• Оправка для прессовки крышек игольчатых подшипников.
• Щетка по металлу.

Ну, по традиции ремонта любой запчасти, начинать нужно с того, что ее нужно помыть и почистить от ржавчины щеткой по металлу. Далее, необходимо любым удобным способом пометить как крестовина была расположена относительно всего остального и как были расположены вилки. Если не сделать пометок, то крестовина карданного вала потом может стоять не сбалансировано и тем самым вызывать вибрации автомобиля УАЗ. Теперь не тяжелыми ударами молотка нужно вдавить стаканы игольчатых подшипников карданного вала. Далее, аккуратно отжиматься края стопорного кольца и отверткой поддеваться для снятия. Следующие действие: с помощью молотка и упора выпрессовываем подшипник. Далее, поворачиваем карданный вал на другую сторону и выпрессовываем второй подшипник. Снимаем фланец-вилку с уплотнителем и вынимаем крестовину. Теперь ставится новая крестовина и карданный вал собирается в обратной последовательности. Передний и задний кардан имеют крестовины, процесс их замен идентичен для обоих случаев.

Замена промежуточной опоры

Смена промежуточной опоры также может потребоваться, если кардан, например, начал стучать и нужно заменить резиновую подушку подшипника. Из специального инструмента нам потребуется съёмник с сепаратором. Сначала отверткой мы должны разогнуть опоры кронштейна крепления карданного вала и снять сами кронштейны. Следующим действием будет отсоединение задней карданный передачи. Далее, необходимо отсоединить один кардан от второго, делать стоит очень аккуратно, чтобы не повредить игольчатые подшипники.

Нужно учитывать, что карданный вал вещь тяжелая и при работах придерживать его.

Теперь надо придерживая кардан рукой открутить гайку крепления вилки. Все, кардан открыл нам промежуточную опору и можно ее выпрессовывать. На этом все основные детали по ремонту карданного вала авто УАЗ Патриот завершаются: кардан попросту не имеет больше деталей, а погнутости и прочие неисправности лучше исправлять в сервисном центре.

Ремонт переднего кардана.

Всем здравия! Как известно на Патриотах передний кардан долго не живет умирает соединение в шлицевой, становиться дикий люфт и как следствие вибрации стук и гул при движении. Покупка нового проблему решает но не надолго, неважно с подключенным мостом ездишь или с отключенным хабами. Я уже молчу про качество запчастей которые нам продают.
Так вот мой брат подсказал мне выход из положения, у него техника работает на заготовке леса, а нагрузки там немалые. Короче снимаю разбитый в хлам кардан с машины, разбираю его стягиваю со шлицевой пометив метками там все в грязи и ржавчине. Отмываю все это хозяйство, вставляю на место шлицевую по меткам не смазывая ни чем. Дальше начинается самое интересное, беру сварочный инвенторный аппарат электроды 3мм, и накладываю поверху шлицевой повдоль швы напротив друг друга сперва 4, если люфтит еще между ними провариваем, у меня получились швы в сантиметр примерно друг от друга, все это дело обильно смачивал отработкой масла. Все получилось в шлицевой люфта вообще нет, установил кардан на место, покрыл аэрозольной черной краской с баллончика чтоб не ржавел, прошприцевал все и теперь тишина никаких стуков.
Сколько это проработет не знаю, но вторую жизнь кардану я подарил. Всем удачи.

состояние печальное разобрал маркировка сварочные работы Нанесенные швы

Передний кардан на УАЗ Патриот: неисправности, снятие и замена

УАЗ Патриот – это отечественный внедорожник, который является полноприводным агрегатом. Функция полного привода осуществляется за счет соединения раздаточной коробки с передним и задним мостом автомобиля. Соединение же таких основных узлов автомобиля осуществляется за счет карданных валов: переднего и заднего. Более подробно о заднем карданном вале можно узнать из материала, представленного на этом сайте. Сегодня же уделим внимание преимущественно переднему кардану, которым оснащен УАЗ Патриот. Вы сможете более подробно узнать, что же представляет собой данное изделие, как осуществляется его снятие с автомобиля, а также ремонт и замена.

Особенности изделия

Передний карданный вал внедорожника УАЗ Патриот изготавливается из тонкостенной трубки со шлицевым соединением, а на концах приварены специальные наконечники. На одном наконечнике располагается эластичная муфта, а на втором – шариковый подшипник. Подшипник находится в стальном основании и закрепляется дополнительно с помощью стопорным кольцом.

Для поглощения вибраций изделия в конструкции подшипника размещается резиновое основание. Под передним валом находится специальный кронштейн, за счет наличия которого не допускается падение всей конструкции изделия.

Конструкция переднего кардана является несложной, но порой приходит время, когда требуется его замена. Основной проблемой карданного вала переднего привода является износ шлицов, которые изготавливаются из фторопласта. Как известно, ремонт фторопластовых шлицов – это дело неосуществимое, поэтому единственный выход – это приобретение нового изделия.

Основные виды неисправностей переднего кардана

Основная нагрузка ложится на карданную передачу заднего моста, так как внедорожник УАЗ Патриот используется чаще как заднеприводный авто. Передний привод же включается исключительно при необходимости преодоления каких-либо препятствий. Но, то, что передний карданный вал практически постоянно находится в нерабочем состоянии, не говорит, что срок службы у него большой. Карданный вал переднего привода внедорожника УАЗ Патриот также изнашивается и требует периодического прохождения профилактики и ремонта, ну а в крайних случаях и замены. Итак, самые распространенные виды неисправностей этого изделия:

Неисправность шлицевого соединения

• Наблюдается увеличение зазора в шлицевом соединении;
• Появление зазора в подшипниках крестовин;
• Нарушение баланса;
• Ослабление кронштейнов.

Самой популярной проблемой считается износ шлицов, что влечет за собой необходимости приобретения нового изделия. Эксперты на СТО утверждают, что проблема износа шлицевого соединения, прежде всего, кроется в отсутствии хабов или муфт свободного хода . Хабы служат для того, чтобы отключать передний мост от функционирования и тем самым предотвращать холостую работу кардана. Именно это и есть основная причина износа шлицов. Ремонту шлицы не подлежат, поэтому помочь исправить положение может только новый карданный вал.

Процесс снятия и замены изделия

Итак, снимается передний карданный вал на внедорожнике УАЗ Патриот только тогда, когда требуется его замена или ремонт. Что для этого необходимо, рассмотрим далее:

1. Первоначально следует установить внедорожник УАЗ Патриот на смотровую яму и убедиться в наличии примитивного набора инструментов, состоящего из гаечных ключей. Мелом делается отметка на фланце и переднем мосту. Эти действия необходимы для того, чтобы в процессе установки этого же изделия не ехать на СТО для проведения балансировки.
2. Осуществляется процесс разъединения фланцев кардана и распределительной коробки. Для выполнения действий потребуется два ключа.
3. Далее осуществляется аналогичное отвинчивание гаек с фланцев кардана и переднего моста.
4. После отвинчивания необходимо извлечь болты и демонтировать устройство.

Процесс снятия переднего кардана гораздо проще, чем заднего и не займет много времени. После его снятия осуществляется необходимый ремонт или замена составных частей. Установка кардана осуществляется в порядке обратном снятию, только если устанавливается новое изделие, то не забудьте после монтажа кардана, заехать на СТО для проведения процесса балансировки.

Ремонт изделия

Ремонт кардана включает в себя, прежде всего, замену крестовин, которые периодически изнашиваются, а также замену кардана при износе шлицевого соединения. Когда изнашиваются шлицы, то наблюдается повышенный люфт изделия, а также при движении на полном приводе ощущается биение руля. Многие автовладельцы внедорожника УАЗ Патриот при неисправности шлицов попросту выбрасывают старый карданный вал и покупают новый, который также служит не более 30-50 тыс. км в зависимости от его использования.

Можно решить проблему и с помощью ремонта. Коротко рассмотрим, как можно продлить жизнь шлицевому соединению переднего кардана УАЗ Патриот используя физическую особенность металла расширяться при нагревании и давать усадку после остывания. Способ заключается в следующем:

1. Извлекается устройство и разьдиняется шлицевое соединение.
2. Очищается та часть изделия, которая соединяется непосредственно с передним мостом в области шлицов.
3. Теперь с помощью сварки осуществляется наложение трех швов снаружи вокруг шлицевого соединения: у резьбы, посередине и в конце.
4. После наложения швов необходимо пройтись наждаком для снятия выпуклостей сварки. Это нужно для того, чтобы избежать нарушения балансировки.
5. В итоге обязательно необходимо прошприцевать карданный вал и устанавливать на место.

После сварки обязательно должен исчезнуть люфт, так как металл должен дать усадку. Если это не помогло- следует купить новый карданный вал.

Передний кардан: какой выбрать?

Если же вы решились на замену кардана, тогда следует приобрести новый. Для внедорожника УАЗ Патриот на авторынке имеется два вида изделий: марок ЗМС и АДС. Оба изделия изготавливаются на территории РФ. АДС карданный вал комплектуется с новым внедорожником, а цена изделия составляет около 4000 рублей. Стоимость же ЗМЗ изделия составляет около 2500 рублей. Внешне изделия практически одинаковы, только отличие в пустотелой трубке. АДС изделие основывается на трубке большего диаметра, а ЗМЗ имеет стенки трубки с меньшим диаметром, поэтому последний вариант, гораздо легче по весу.

Деталь фирмы АДС

Чтобы не тратить лишние финансы, рекомендуется уделить внимание изделию марки ЗМЗ, так как срок службы у обоих практически одинаков.

На данном этапе следует заметить, что хоть карданный вал передний используется лишь в редких случаях, но его отсутствие может поставить владельца в неудобную ситуацию во время преодоления препятствий, поэтому обеспечивайте надлежащий уход за своим автомобилем.

Как сделать ремонт переднего кардана УАЗ Патриот своими руками?

Приветствую, уважаемый автолюбитель! Сегодня я расскажу вам о том, как выполнить ремонт переднего кардана на автомобиле УАЗ Патриот. Это несложная задача, и с небольшими навыками и инструментами вы сможете справиться самостоятельно. Давайте разберемся в процессе ремонта и необходимых шагах.

Проверка и диагностика проблемы

Перед началом ремонта необходимо провести диагностику, чтобы правильно определить проблему. Признаками неисправности переднего кардана могут быть шумы и вибрации при движении автомобиля. Если вы заметили подобные симптомы, то возможно, причина кроется именно в переднем кардане. Во время диагностики рекомендуется осмотреть карданный вал на наличие трещин, износа или иных повреждений.

Также стоит обратить внимание на пыльники и шрусы. Они могут быть изношены или повреждены, что приводит к ухудшению работы переднего кардана. Если вы заметили, что один или несколько пыльников и шрусов требуют замены, то это будет первым шагом в ремонте переднего кардана.

Замена пыльников и шрусов

Замена пыльников и шрусов — одна из наиболее распространенных и простых операций по ремонту переднего кардана. Для начала, потребуется поднять автомобиль и снять переднее колесо с той стороны, на которой требуется заменить компоненты.

Процесс замены пыльников и шрусов состоит из нескольких шагов. Вот они:

• Снимите крепления, удерживающие пыльник и шрусы на месте. Это могут быть хомуты или стяжки;
• Осмотрите шрусы на наличие трещин или повреждений. Если вы заметили какие-либо проблемы, то рекомендуется заменить их;
• Очистите поверхности, на которые будут установлены новые пыльники и шрусы;
• Установите новые пыльники и шрусы на место, удерживая их креплениями;
• Убедитесь в том, что все крепления надежно закреплены и ничто не двигается.

После замены пыльников и шрусов рекомендуется провести тест-драйв, чтобы убедиться в правильной работе кардана и отсутствии шумов или вибраций.

Вывод

Ремонт переднего кардана на автомобиле УАЗ Патриот своими руками достаточно прост и доступен для самостоятельного выполнения. Важно правильно диагностировать проблему и заменить необходимые компоненты, такие как пыльники и шрусы. Следуя нашим рекомендациям, вы сможете справиться с ремонтом переднего кардана и вернуть вашему автомобилю отличную работу и комфорт при движении!
