Схема предохранителей Infiniti FX 35 и FX 45 (S50; 2002-2008)
Infiniti FX 2003, двигатель бензиновый 3.5 л., 280 л. с., полный привод, автоматическая коробка передач — электроника
Комментарии 56
привет. У меня проблема. Хотел подключить ятур и ничего не вышло в итоге потухла мультимедиа. Нет питания на сине-белом проводе. В чем может быть причина?
Привет. Даже затрудняюсь ответить, так как там может быть рад причин. Одна простая, не правильное подключения. Давно не заглядывал в ятур, уже особо и не помню как и что там. Смотри предохранители, их там много. Если речь идёт об Инфинити, то там 3 блока предохранителей, один за бардачком под капотом, нужно Аккум снимать. Второй с Лёвой с боку ноги водителя и основной находится так же в отсеке аккумулятора.
Так дело уже не а ятуре. Не работает сейчас мультимедиа. На сине-белом проводе нет 12 вольт.
Не подскажу, нужно просматривать предохранители, и смотреть схему куда он идёт. Если в блок управления, то какие могут быть последствия.
привет. У меня проблема. Хотел подключить ятур и ничего не вышло в итоге потухла мультимедиа. Нет питания на сине-белом проводе. В чем может быть причина?
Смотри внимательно все клеммник которые снимал и мог случайно задеть, банально провод выпал
Предохранители и блоки реле для Infiniti FX35, FX50, QX70 (2008-2017) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Infiniti FX35, FX50, QX70 (S51) (2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017).
Проверка и замена предохранителей
Предохранители, плавкие вставки и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если какое-либо электрическое оборудование в вашем автомобиле не работает, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.
- Убедитесь, что переключатель зажигания находится в положении OFF или LOCK, а переключатель фар установлен в положение OFF.
- Откройте крышку блока предохранителей (откройте капот двигателя и снимите крышку аккумуляторного отсека для блоков под капотом).
- Снимите предохранитель с помощью съемника для предохранителей. Съемник предохранителей находится в блоке предохранителей в салоне автомобиля.
- Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Запасные предохранители хранятся в блоке предохранителей в салоне.
- Если срабатывает новый предохранитель, обратитесь к дилеру INFINITI для проверки и ремонта электрической системы.
Если электрооборудование не работает и предохранители в хорошем состоянии, проверьте плавкие вставки (если какая-либо из этих плавких вставок расплавлена, заменяйте только оригинальными деталями INFINITI).
Уведомление
- Никогда не используйте предохранитель с большей или меньшей силой тока, чем указано на крышке блока предохранителей. Это может повредить электрическую систему или вызвать пожар.
- Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
Блок предохранителей в салоне (J / B)
Панель предохранителей расположена в нижней части со стороны водителя за откидной панелью.
Предохранители и реле Infiniti FX35 / FX45 (S50), 2002 — 2008
Цепи питания электрического оборудования японского премиального кроссовера защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.
Рассмотрены схемы Инфинити FX35 VQ35DE / FX45 VK45DE (S50) 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.
В моторном отсеке
Элементы подкапотного пространства автомобиля. 1. Блок предохранителей №2, 2. Блок реле №1, 3. Блок предохранителей №1 (IPDM), 4. Блок силовых предохранителей, 5. ’06-’08: Блок реле №2, 6. Мотор стеклоочистителя, 7. Блок управления ABS
| Схема блока предохранителей №1 (цифра 3 на картинке) | ||
|---|---|---|
| Общий вид. |
||
| № | Описание | А |
| 71 | Габаритный свет, корректор света фар, блок управления лампами задних фонарей, освещение номерного знака, освещение перчаточного ящика, подсветка панели приборов | 10 |
| 72 | Правая фара (дальний свет | 10 |
| 73 | Реле переднего стеклоочистителя | 30 |
| 74 | Левая фара (дальний свет) | 10 |
| 75 | Реле обогрева заднего стекла | 20 |
| 76 | Правая фара (ближний свет) | 15 |
| 77 | Блок управления двигателем (ECM), реле ECM, датчик массового расхода воздуха, датчик положения коленвала, датчики положения распредвалов, катушки зажигания, клапан системы управления паров бензина (EVAP), система изменения фаз газораспределения | 20 |
| 78 | Обогрев зоны дворников | 15 |
| 79 | Муфта компрессора кондиционера | 10 |
| 80 | Реле обогрева заднего стекла, предохранитель: «8» | 20 |
| 81 | Реле бензонасоса, блок управления двигателем (ECM) | 15 |
| 82 | ABS | 10 |
| 83 | Блок управления коробкой передач (TCM), реле ламп заднего хода. дисплей, навигация. камера заднего вида | 10 |
| 84 | Передний и задний стеклоомыватель | 10 |
| 85 | Кислородные датчики, датчики соотношения воздух/топливо | 10 |
| 86 | Левая фара (ближний свет) | 15 |
| 87 | Реле дроссельной заслонки, блок управления двигателем (ECM) | 15 |
| 88 | Реле переднего противотуманного света | 15 |
| 89 | Диагностический разъем, клапан системы управления паров бензина (EVAP), система изменения геометрии впускного коллектора (VIAS (VK45DE)) | 10 |
| Реле | ||
| R1 | Блок управления двигателем | |
| R2 | Дальний свет | |
| R3 | Ближний свет | |
| R4 | Стартер | |
| R5 | Зажигание | |
| R6 | Вентилятор системы охлаждения (№3) | |
| R7 | Вентилятор системы охлаждения (№1) | |
| R8 | Вентилятор системы охлаждения (№2) | |
| R9 | Дроссельная заслонка | |
| R10 | Топливный модуль (бензонасос) | |
| R11 | Передний противотуманный свет | |
| Блок №2 (цифра 1 на картинке) | ||
|---|---|---|
| Фото — пример. |
||
| Схема. | ||
| № | Расшифровка | А |
| 31 | Внешнее освещение прицепа | 30 |
| 32 | Аудио, сабвуфер, дисплей, блок управления режимами климат-контроля и мультимедиа, навигация, DVD плеер, телефон | 15 |
| 33 | Генератор | 10 |
| 34 | Реле звукового сигнала | 15 |
| 35 | Интеллектуальный круиз контроль (ICC) | 10 |
| 36 | Дневные ходовые огни | 10 |
| 37 | Блок управления коробкой передач (TCM) | 10 |
| 38 | Блок управления интеллектуальным ключом, блокировкая руля, замок зажигания | 10 |
| F | Замок зажигания, реле стартера | 40 |
| G | Реле вентилятора системы охлаждения №1, реле вентилятора системы охлаждения №3 | 40 |
| H | Реле вентилятора системы охлаждения №2 | 40 |
| I | ABS | 50 |
| J | — | — |
| K | Вспомогательное реле №2 (Предохранители: «2», «3») | 30 |
| L | ABS | 30 |
| M | Блок кузовной электроник (BCM), блок управления системой адаптации места водителя, электропривод сидений, стеклоподъемники, задний стеклоочиститель, люк, освещение салона, указатели поворота и аварийная сигнализация | 50 |
| Реле | ||
| R1 | Звуковой сигнал | |
| R2 | Вспомогательное реле №2 | |
| Силовой блок (цифра 4 на картинке) | ||
|---|---|---|
| № | Назначение | A |
| A | Генератор, предохранители: «B», «C» | 120 |
| B | Предохранители: «32», «33», «34», «35», «36», «37», «38», «F», «G», «H», «I», «K», «L», «M» | 100 |
| C | Реле дальнего света (предохранители: «72», «74»), реле ближнего света (предохранители: «76», «86»), предохранители: «71», «73», «75», «87», «88» | 80 |
| D | Вспомогательное реле (предохранители: «4», «6», «7»), реле отопителя (предохранители: «10», «11»), предохранители: «17», «18», «19», «20», «21», «22» | 60 |
| E | Реле зажигания (реле кондиционера, реле переднего стеклоочистителя, реле скорости стеклоочистителя, предохранители: «81», «82», «83», «84», «85», «89»), предохранители: «77», «78», «79», «80» | 80 |
| Блок реле №1 (цифра 2 на картинке) | |
|---|---|
| № | Реле |
| R1 | Дневные ходовые огни |
| R2 | Интеллектуальный круиз контроль (ICC) |
| R3 | Обогрев заднего стекла |
| Блок реле №2 (цифра 5 на картинке) | |
|---|---|
| № | Реле |
| R1 | Лампы заднего хода |
| R2 | — |
В салоне
Расположение элементов: 1. Блок кузовной электроники (BCM), 2. Блок предохранителей, 3. Блок управления интеллектуальным ключом, 4. Блок блокировки руля, 5. Усилитель антенны иммобилайзера, 6. Блок управления камерой системы контроля за полосой движения (LDW), 7. Блок управления системой контроля давления в шинах, 8. TEL Adapter Unit, 9. Блок управления дисплеем, 10. Блок «Unified Meter And A/C Amp.», 11. Блок управления интеллектуальным круиз контролем (ICC), 12. Блок управления двигателем (ECM), 13. Блок управления полным приводом, 14. Блок управления системой адаптации места водителя, 15. Блок управления навигацией, 16. Блок управления подушками безопасности, 17. Блок управления задней камерой, 18. Блок управления водительским сидением
| Салонный блок Infiniti FX35 / FX45 (цифра 2 на картинке выше) | ||
|---|---|---|
| № | Описание | А |
| 1 | Блок кузовной электроники (BCM), блок управления двигателем (ECM), форсунки | 15 |
| 2 | Розетка в багажном отделении | 15 |
| 3 | Задняя розетка | 15 |
| 4 | Передняя розетка №2 | 15 |
| 5 | — | — |
| 6 | Аудио, дисплей, спутниковый радиоприемник, блок «Unified Meter And A/C Amp.», усилитель антенны, блок кузовной электроники (BCM), задняя камера, навигация, блок управления режимами климат-контроля и мультимедиа, интеллектуальный ключ, DVD плеер, телефон, комбинация приборов, внешняя антенна интеллектуального ключа | 10 |
| 7 | Передняя розетка №1 | 15 |
| 8 | Обогрев зеркал | 15 |
| 9 | Комбинация приборов, блок управления системой адаптации места водителя | 10 |
| 10 | Мотор отопителя, блок «Unified Meter And A/C Amp.» | 15 |
| 11 | Мотор отопителя, блок «Unified Meter And A/C Amp.» | 15 |
| 12 | Интеллектуальный круиз контроль, блок управления двигателем, блок «Unified Meter And A/C Amp.», выключатель ламп стоп-сигнала, соленоид блокировки рычага акпп, компрессор кондиционера, дисплей, навигация, телефон, интеллектуальный ключ, датчик угла поворота рулевого колеса, снежный режим, система контроля за полосой движения (LDW), электрохромное зеркало заднего (компасс), реле обогрева заднего стекла, полный привод, выключатель ASCD | 10 |
| 13 | Подушки безопасности | 10 |
| 14 | Комбинация приборов | 10 |
| 15 | Подогрев сидений | 10 |
| 16 | ’02-’05: Кислородные датчики, датчики соотношения воздух/топливо | 10 |
| 17 | Аудио усилитель (BOSE) | 20 |
| 18 | Блок управления крышкой багажника | 15 |
| 19 | Комбинация приборов, блок «Unified Meter And A/C Amp.», диагностический разъем, задняя камера, индикатор противоугонной системы, часы | 10 |
| 20 | Выключатель ламп стоп-сигнала, интеллектуальный круиз контроль, ABS, блок «Unified Meter And A/C Amp.», блок управления лампами задних фонарей | 10 |
| 21 | Полный привод | 10 |
| 22 | Блок кузовной электроники (BCM), замок зажигая, усилитель антенны иммобилайзера, блок управления системой адаптации места водителя | 15 |
| Реле | ||
| R1 | Отопитель | |
| R2 | Вспомогательное | |
Кузов
Расположение элементов: 1. Аудио усилитель (BOSE), 2. Блок управления крышкой багажника, 3. Блок управления лампами задних фонарей, 4. ’03-’05: Реле ламп заднего хода
Предохранители и реле Infiniti FX: 35 / 37 / 50 / QX70 (S51), 2008 – 2017
Цепи питания электрического оборудования японского премиального кроссовера защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.
Рассмотрены схемы Инфинити ФХ35, ФХ37, ФХ50, QX70 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска.
В моторном отсеке
В правой части подкапотного пространства, рядом с аккумулятором, находятся два блока предохранителей и силовые плавки встаки на АКБ. Отдельно вынесена дополнительная плата реле.
| Схема основного блока реле и предохранителей №1 в моторном отсеке (IPDM E/R) | ||
|---|---|---|
| № | Описание | А |
| 1 | Реле топливного модуля (бензонасос) | 15 |
| Блок управления топливным насосом | ||
| Датчик уровня топлива | ||
| Бензонасос | ||
| Блок управления двигателем (ECM) | ||
| 2 | Реле вентилятора системы охлаждения 2 | 10 |
| 3 | Блок управления коробкой передач (TCM) | 10 |
| Выключатель режима «Snow» | ||
| 4 | Форсунки | 10 |
| Блок управления двигателем (ECM) | ||
| Блок кузовной электроники (BCM) | ||
| Блок управления освещением | ||
| 5 | Датчик интеллектуального круиз-контроля (ICC) | 10 |
| Актуатор педали газа | ||
| Электронный блок ABS и актуатор | ||
| Датчик угла поворота рулевого колеса | ||
| Датчик рыскания | ||
| Система управления полным приводом | ||
| Блок управления усилителя руля | ||
| Блок управления ограничителя рокеров (RAS) | ||
| Зуммер интеллектуального круиз-контроля (ICC) | ||
| Блок управления усилителем тормозов | ||
| 6 | Подогреваемый кислородный датчик 2 (Bank 2) | 15 |
| Подогреваемый кислородный датчик 2 (Bank 1) | ||
| Датчик соотношения воздух топливо 1 (Bank 1) | ||
| Датчик соотношения воздух топливо 1 (Bank 2) | ||
| 7 | Комбинированный переключатель | 10 |
| 8 | Не используется | — |
| 9 | Реле кондиционера | 10 |
| Компрессор | ||
| 10 | Реле блока управления двигателем | 15 |
| Блок управления двигателем (ECM) | ||
| Конденсатор | ||
| Впускной клапан (Bank 1) | ||
| Впускной клапан (Bank 2) | ||
| Выпускной клапан (Bank 1) | ||
| Выпускной клапан (Bank 2) | ||
| Клапан адсорбера (EVAP) | ||
| Катушки зажигания | ||
| Датчик массового расхода воздуха (Bank 2) | ||
| Датчик массового расхода воздуха (Bank 1) | ||
| Система изменения фаз газораспределения (VVEL) | ||
| 11 | Дроссельная заслонка | 15 |
| Блок управления двигателем (ECM) | ||
| 12 | Передний габаритный свет | 10 |
| 13 | Задний габаритный свет | 10 |
| Освещение номерного знака | ||
| Освещение перчаточного ящика | ||
| Блок управления освещением | ||
| Передняя розетка (прикуриватель) | ||
| Селектор коробки передач ATT | ||
| AV модуль | ||
| 14 | Левый дальний свет | 10 |
| 15 | Правый дальний свет | 10 |
| 16 | Левый ближний свет | 15 |
| 17 | Правый ближний свет | 15 |
| 18 | Передние противотуманные фары | 10 |
| 19 | Не используется | — |
| 20 | Стеклоочиститель | 30 |
| Реле | ||
| R1 | Не используется | |
| R2 | Стартер | |
| Схема предохранителей и реле в моторном отсеке (E12) | ||
|---|---|---|
| Расположен около АКБ. | ||
| № | Расшифровка | А |
| 31 | Реле звукового сигнала 1 | 15 |
| Генератор | ||
| 32 | Опциональный разъем | 30 |
| 33 | Система управления полным приводом | 10 |
| Блок управления усилителем тормозов | ||
| 34 | Передний монитор | 15 |
| AV модуль | ||
| Система кругового обзора Around View Monitor | ||
| Сабвуфер | ||
| Спутниковое радио | ||
| Телефонный адаптер | ||
| 35 | Не используется | — |
| 36 | Блок управления коробкой передач (TCM) | 10 |
| 37 | Реле ограничителя рокеров (RAS) | 20 |
| 38 | Реле звукового сигнала 2 | 10 |
| G | Реле актуатора системы изменения фаз газораспределения (VVEL) | 50 |
| H | Блок предохранителей в салоне (J/B) | 30 |
| Блок предохранителей в моторном отсеке (IPDM E/R) | ||
| I | Не используется | — |
| J | Система предаварийных натяжителей ремней безопасности (водительская сторона) | 30 |
| K | Система предаварийных натяжителей ремней безопасности (пассажирская сторона) | 30 |
| L | Блок кузовной электроники (BCM) | 40 |
| Система адаптации места водителя | ||
| Блок управления водительским сидением | ||
| M | Электронный блок ABS и актуатор | 30 |
| N | Электронный блок ABS и актуатор | 50 |
| O | Реле вентилятора системы охлаждения 1 | 50 |
| P | Блок предохранителей в моторном отсеке (E213) — Предохранитель №: Q, 61, 62, 63 | 50 |
| Реле | ||
| R1 | Реле звукового сигнала 1 | |
| Силовой монтажный блок на аккумуляторе | ||
|---|---|---|
| № | Назначение | А |
| A | Стартер | 250 |
| Генератор | ||
| Предохранитель №: C. D, E | ||
| B | Предохранитель №: O (Реле вентилятора системы охлаждения 1), S (Реле вентилятора системы охлаждения 2) | 100 |
| C | Блок предохранителей в моторном отсеке (Е12) | 100 |
| D | Блок предохранителей в салоне (J/B) (Предохранитель №: 5, 6, 7, 8, 9, 10, 11) | 80 |
| E | Блок предохранителей в моторном отсеке (IPDM E/R) (Предохранитель №: 10, 11) | 100 |
| F | Блок предохранителей в моторном отсеке (IPDM E/R) (Предохранитель №: 18 (реле передних противотуманных фар); реле дальнего света фар, реле ближнего света фар, реле габаритного света) | 60 |
| Блок реле в моторном отсеке (тип E212; моторы VK) | ||
|---|---|---|
| № | Назначение | А |
| R | Не используется | — |
| S | Реле вентилятора системы охлаждения 2 | 50 |
| Реле | ||
| R1 | Реле вентилятора системы охлаждения 2 | |
| Блок реле (тип E213) | ||
|---|---|---|
| № | Описание | А |
| 61 | Актуатор педали газа | 15 |
| 62 | Реле климат-контроля сидений | 15 |
| 63 | Реле климат-контроля сидений | 10 |
| Реле подогрева сидений | ||
| Q | Автоматическая дверь багажника | 30 |
| Реле | ||
| R6 | Реле звукового сигнала 2 | |
| R8 | Реле блокировки тормоза (интеллектуальный круиз-контроль (ICC)) | |
В салоне
Расположен в ногах водителя, с левой стороны, за защитной крышкой.
Инфинити fx50 где реле топливного насоса
Предохранители и реле Infiniti FX: 35 / 37 / 50 / QX70 (S51), 2008 – 2017
Цепи питания электрического оборудования японского премиального кроссовера защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.
Рассмотрены схемы Инфинити ФХ35, ФХ37, ФХ50, QX70 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска.
В моторном отсеке
В правой части подкапотного пространства, рядом с аккумулятором, находятся два блока предохранителей и силовые плавки встаки на АКБ. Отдельно вынесена дополнительная плата реле.
| Схема основного блока реле и предохранителей №1 в моторном отсеке (IPDM E/R) | ||
|---|---|---|
| № | Описание | А |
| 1 | Реле топливного модуля (бензонасос) | 15 |
| Блок управления топливным насосом | ||
| Датчик уровня топлива | ||
| Бензонасос | ||
| Блок управления двигателем (ECM) | ||
| 2 | Реле вентилятора системы охлаждения 2 | 10 |
| 3 | Блок управления коробкой передач (TCM) | 10 |
| Выключатель режима «Snow» | ||
| 4 | Форсунки | 10 |
| Блок управления двигателем (ECM) | ||
| Блок кузовной электроники (BCM) | ||
| Блок управления освещением | ||
| 5 | Датчик интеллектуального круиз-контроля (ICC) | 10 |
| Актуатор педали газа | ||
| Электронный блок ABS и актуатор | ||
| Датчик угла поворота рулевого колеса | ||
| Датчик рыскания | ||
| Система управления полным приводом | ||
| Блок управления усилителя руля | ||
| Блок управления ограничителя рокеров (RAS) | ||
| Зуммер интеллектуального круиз-контроля (ICC) | ||
| Блок управления усилителем тормозов | ||
| 6 | Подогреваемый кислородный датчик 2 (Bank 2) | 15 |
| Подогреваемый кислородный датчик 2 (Bank 1) | ||
| Датчик соотношения воздух топливо 1 (Bank 1) | ||
| Датчик соотношения воздух топливо 1 (Bank 2) | ||
| 7 | Комбинированный переключатель | 10 |
| 8 | Не используется | — |
| 9 | Реле кондиционера | 10 |
| Компрессор | ||
| 10 | Реле блока управления двигателем | 15 |
| Блок управления двигателем (ECM) | ||
| Конденсатор | ||
| Впускной клапан (Bank 1) | ||
| Впускной клапан (Bank 2) | ||
| Выпускной клапан (Bank 1) | ||
| Выпускной клапан (Bank 2) | ||
| Клапан адсорбера (EVAP) | ||
| Катушки зажигания | ||
| Датчик массового расхода воздуха (Bank 2) | ||
| Датчик массового расхода воздуха (Bank 1) | ||
| Система изменения фаз газораспределения (VVEL) | ||
| 11 | Дроссельная заслонка | 15 |
| Блок управления двигателем (ECM) | ||
| 12 | Передний габаритный свет | 10 |
| 13 | Задний габаритный свет | 10 |
| Освещение номерного знака | ||
| Освещение перчаточного ящика | ||
| Блок управления освещением | ||
| Передняя розетка (прикуриватель) | ||
| Селектор коробки передач ATT | ||
| AV модуль | ||
| 14 | Левый дальний свет | 10 |
| 15 | Правый дальний свет | 10 |
| 16 | Левый ближний свет | 15 |
| 17 | Правый ближний свет | 15 |
| 18 | Передние противотуманные фары | 10 |
| 19 | Не используется | — |
| 20 | Стеклоочиститель | 30 |
| Реле | ||
| R1 | Не используется | |
| R2 | Стартер | |
| Схема предохранителей и реле в моторном отсеке (E12) | ||
|---|---|---|
| Расположен около АКБ. | ||
| № | Расшифровка | А |
| 31 | Реле звукового сигнала 1 | 15 |
| Генератор | ||
| 32 | Опциональный разъем | 30 |
| 33 | Система управления полным приводом | 10 |
| Блок управления усилителем тормозов | ||
| 34 | Передний монитор | 15 |
| AV модуль | ||
| Система кругового обзора Around View Monitor | ||
| Сабвуфер | ||
| Спутниковое радио | ||
| Телефонный адаптер | ||
| 35 | Не используется | — |
| 36 | Блок управления коробкой передач (TCM) | 10 |
| 37 | Реле ограничителя рокеров (RAS) | 20 |
| 38 | Реле звукового сигнала 2 | 10 |
| G | Реле актуатора системы изменения фаз газораспределения (VVEL) | 50 |
| H | Блок предохранителей в салоне (J/B) | 30 |
| Блок предохранителей в моторном отсеке (IPDM E/R) | ||
| I | Не используется | — |
| J | Система предаварийных натяжителей ремней безопасности (водительская сторона) | 30 |
| K | Система предаварийных натяжителей ремней безопасности (пассажирская сторона) | 30 |
| L | Блок кузовной электроники (BCM) | 40 |
| Система адаптации места водителя | ||
| Блок управления водительским сидением | ||
| M | Электронный блок ABS и актуатор | 30 |
| N | Электронный блок ABS и актуатор | 50 |
| O | Реле вентилятора системы охлаждения 1 | 50 |
| P | Блок предохранителей в моторном отсеке (E213) — Предохранитель №: Q, 61, 62, 63 | 50 |
| Реле | ||
| R1 | Реле звукового сигнала 1 | |
| Силовой монтажный блок на аккумуляторе | ||
|---|---|---|
| № | Назначение | А |
| A | Стартер | 250 |
| Генератор | ||
| Предохранитель №: C. D, E | ||
| B | Предохранитель №: O (Реле вентилятора системы охлаждения 1), S (Реле вентилятора системы охлаждения 2) | 100 |
| C | Блок предохранителей в моторном отсеке (Е12) | 100 |
| D | Блок предохранителей в салоне (J/B) (Предохранитель №: 5, 6, 7, 8, 9, 10, 11) | 80 |
| E | Блок предохранителей в моторном отсеке (IPDM E/R) (Предохранитель №: 10, 11) | 100 |
| F | Блок предохранителей в моторном отсеке (IPDM E/R) (Предохранитель №: 18 (реле передних противотуманных фар); реле дальнего света фар, реле ближнего света фар, реле габаритного света) | 60 |
| Блок реле в моторном отсеке (тип E212; моторы VK) | ||
|---|---|---|
| № | Назначение | А |
| R | Не используется | — |
| S | Реле вентилятора системы охлаждения 2 | 50 |
| Реле | ||
| R1 | Реле вентилятора системы охлаждения 2 | |
| Блок реле (тип E213) | ||
|---|---|---|
| № | Описание | А |
| 61 | Актуатор педали газа | 15 |
| 62 | Реле климат-контроля сидений | 15 |
| 63 | Реле климат-контроля сидений | 10 |
| Реле подогрева сидений | ||
| Q | Автоматическая дверь багажника | 30 |
| Реле | ||
| R6 | Реле звукового сигнала 2 | |
| R8 | Реле блокировки тормоза (интеллектуальный круиз-контроль (ICC)) | |
В салоне
Расположен в ногах водителя, с левой стороны, за защитной крышкой.
Инфинити fx50 где реле топливного насоса
Схема предохранителей Infiniti FX 35 и FX 45 (S50; 2002-2008)
Infiniti FX 2003, двигатель бензиновый 3.5 л., 280 л. с., полный привод, автоматическая коробка передач — электроника
Комментарии 56
привет. У меня проблема. Хотел подключить ятур и ничего не вышло в итоге потухла мультимедиа. Нет питания на сине-белом проводе. В чем может быть причина?
Привет. Даже затрудняюсь ответить, так как там может быть рад причин. Одна простая, не правильное подключения. Давно не заглядывал в ятур, уже особо и не помню как и что там. Смотри предохранители, их там много. Если речь идёт об Инфинити, то там 3 блока предохранителей, один за бардачком под капотом, нужно Аккум снимать. Второй с Лёвой с боку ноги водителя и основной находится так же в отсеке аккумулятора.
Так дело уже не а ятуре. Не работает сейчас мультимедиа. На сине-белом проводе нет 12 вольт.
Не подскажу, нужно просматривать предохранители, и смотреть схему куда он идёт. Если в блок управления, то какие могут быть последствия.
привет. У меня проблема. Хотел подключить ятур и ничего не вышло в итоге потухла мультимедиа. Нет питания на сине-белом проводе. В чем может быть причина?
Смотри внимательно все клеммник которые снимал и мог случайно задеть, банально провод выпал
Предохранители и блоки реле для Infiniti FX35, FX50, QX70 (2008-2017) со схемами и описанием
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Infiniti FX35, FX50, QX70 (S51) (2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017).
Проверка и замена предохранителей
Предохранители, плавкие вставки и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если какое-либо электрическое оборудование в вашем автомобиле не работает, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.
- Убедитесь, что переключатель зажигания находится в положении OFF или LOCK, а переключатель фар установлен в положение OFF.
- Откройте крышку блока предохранителей (откройте капот двигателя и снимите крышку аккумуляторного отсека для блоков под капотом).
- Снимите предохранитель с помощью съемника для предохранителей. Съемник предохранителей находится в блоке предохранителей в салоне автомобиля.
- Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Запасные предохранители хранятся в блоке предохранителей в салоне.
- Если срабатывает новый предохранитель, обратитесь к дилеру INFINITI для проверки и ремонта электрической системы.
Если электрооборудование не работает и предохранители в хорошем состоянии, проверьте плавкие вставки (если какая-либо из этих плавких вставок расплавлена, заменяйте только оригинальными деталями INFINITI).
Уведомление
- Никогда не используйте предохранитель с большей или меньшей силой тока, чем указано на крышке блока предохранителей. Это может повредить электрическую систему или вызвать пожар.
- Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
Блок предохранителей в салоне (J / B)
Панель предохранителей расположена в нижней части со стороны водителя за откидной панелью.
Предохранители и реле Infiniti FX35 / FX45 (S50), 2002 — 2008
Цепи питания электрического оборудования японского премиального кроссовера защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.
Рассмотрены схемы Инфинити FX35 VQ35DE / FX45 VK45DE (S50) 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.
В моторном отсеке
Элементы подкапотного пространства автомобиля. 1. Блок предохранителей №2, 2. Блок реле №1, 3. Блок предохранителей №1 (IPDM), 4. Блок силовых предохранителей, 5. ’06-’08: Блок реле №2, 6. Мотор стеклоочистителя, 7. Блок управления ABS
| Схема блока предохранителей №1 (цифра 3 на картинке) | ||
|---|---|---|
Общий вид. |
||
| № | Описание | А |
| 71 | Габаритный свет, корректор света фар, блок управления лампами задних фонарей, освещение номерного знака, освещение перчаточного ящика, подсветка панели приборов | 10 |
| 72 | Правая фара (дальний свет | 10 |
| 73 | Реле переднего стеклоочистителя | 30 |
| 74 | Левая фара (дальний свет) | 10 |
| 75 | Реле обогрева заднего стекла | 20 |
| 76 | Правая фара (ближний свет) | 15 |
| 77 | Блок управления двигателем (ECM), реле ECM, датчик массового расхода воздуха, датчик положения коленвала, датчики положения распредвалов, катушки зажигания, клапан системы управления паров бензина (EVAP), система изменения фаз газораспределения | 20 |
| 78 | Обогрев зоны дворников | 15 |
| 79 | Муфта компрессора кондиционера | 10 |
| 80 | Реле обогрева заднего стекла, предохранитель: «8» | 20 |
| 81 | Реле бензонасоса, блок управления двигателем (ECM) | 15 |
| 82 | ABS | 10 |
| 83 | Блок управления коробкой передач (TCM), реле ламп заднего хода. дисплей, навигация. камера заднего вида | 10 |
| 84 | Передний и задний стеклоомыватель | 10 |
| 85 | Кислородные датчики, датчики соотношения воздух/топливо | 10 |
| 86 | Левая фара (ближний свет) | 15 |
| 87 | Реле дроссельной заслонки, блок управления двигателем (ECM) | 15 |
| 88 | Реле переднего противотуманного света | 15 |
| 89 | Диагностический разъем, клапан системы управления паров бензина (EVAP), система изменения геометрии впускного коллектора (VIAS (VK45DE)) | 10 |
| Реле | ||
| R1 | Блок управления двигателем | |
| R2 | Дальний свет | |
| R3 | Ближний свет | |
| R4 | Стартер | |
| R5 | Зажигание | |
| R6 | Вентилятор системы охлаждения (№3) | |
| R7 | Вентилятор системы охлаждения (№1) | |
| R8 | Вентилятор системы охлаждения (№2) | |
| R9 | Дроссельная заслонка | |
| R10 | Топливный модуль (бензонасос) | |
| R11 | Передний противотуманный свет | |
| Блок №2 (цифра 1 на картинке) | ||
|---|---|---|
Фото — пример. |
||
| Схема. | ||
| № | Расшифровка | А |
| 31 | Внешнее освещение прицепа | 30 |
| 32 | Аудио, сабвуфер, дисплей, блок управления режимами климат-контроля и мультимедиа, навигация, DVD плеер, телефон | 15 |
| 33 | Генератор | 10 |
| 34 | Реле звукового сигнала | 15 |
| 35 | Интеллектуальный круиз контроль (ICC) | 10 |
| 36 | Дневные ходовые огни | 10 |
| 37 | Блок управления коробкой передач (TCM) | 10 |
| 38 | Блок управления интеллектуальным ключом, блокировкая руля, замок зажигания | 10 |
| F | Замок зажигания, реле стартера | 40 |
| G | Реле вентилятора системы охлаждения №1, реле вентилятора системы охлаждения №3 | 40 |
| H | Реле вентилятора системы охлаждения №2 | 40 |
| I | ABS | 50 |
| J | — | — |
| K | Вспомогательное реле №2 (Предохранители: «2», «3») | 30 |
| L | ABS | 30 |
| M | Блок кузовной электроник (BCM), блок управления системой адаптации места водителя, электропривод сидений, стеклоподъемники, задний стеклоочиститель, люк, освещение салона, указатели поворота и аварийная сигнализация | 50 |
| Реле | ||
| R1 | Звуковой сигнал | |
| R2 | Вспомогательное реле №2 | |
| Силовой блок (цифра 4 на картинке) | ||
|---|---|---|
| № | Назначение | A |
| A | Генератор, предохранители: «B», «C» | 120 |
| B | Предохранители: «32», «33», «34», «35», «36», «37», «38», «F», «G», «H», «I», «K», «L», «M» | 100 |
| C | Реле дальнего света (предохранители: «72», «74»), реле ближнего света (предохранители: «76», «86»), предохранители: «71», «73», «75», «87», «88» | 80 |
| D | Вспомогательное реле (предохранители: «4», «6», «7»), реле отопителя (предохранители: «10», «11»), предохранители: «17», «18», «19», «20», «21», «22» | 60 |
| E | Реле зажигания (реле кондиционера, реле переднего стеклоочистителя, реле скорости стеклоочистителя, предохранители: «81», «82», «83», «84», «85», «89»), предохранители: «77», «78», «79», «80» | 80 |
| Блок реле №1 (цифра 2 на картинке) | |
|---|---|
| № | Реле |
| R1 | Дневные ходовые огни |
| R2 | Интеллектуальный круиз контроль (ICC) |
| R3 | Обогрев заднего стекла |
| Блок реле №2 (цифра 5 на картинке) | |
|---|---|
| № | Реле |
| R1 | Лампы заднего хода |
| R2 | — |
В салоне
Расположение элементов: 1. Блок кузовной электроники (BCM), 2. Блок предохранителей, 3. Блок управления интеллектуальным ключом, 4. Блок блокировки руля, 5. Усилитель антенны иммобилайзера, 6. Блок управления камерой системы контроля за полосой движения (LDW), 7. Блок управления системой контроля давления в шинах, 8. TEL Adapter Unit, 9. Блок управления дисплеем, 10. Блок «Unified Meter And A/C Amp.», 11. Блок управления интеллектуальным круиз контролем (ICC), 12. Блок управления двигателем (ECM), 13. Блок управления полным приводом, 14. Блок управления системой адаптации места водителя, 15. Блок управления навигацией, 16. Блок управления подушками безопасности, 17. Блок управления задней камерой, 18. Блок управления водительским сидением
| Салонный блок Infiniti FX35 / FX45 (цифра 2 на картинке выше) | ||
|---|---|---|
| № | Описание | А |
| 1 | Блок кузовной электроники (BCM), блок управления двигателем (ECM), форсунки | 15 |
| 2 | Розетка в багажном отделении | 15 |
| 3 | Задняя розетка | 15 |
| 4 | Передняя розетка №2 | 15 |
| 5 | — | — |
| 6 | Аудио, дисплей, спутниковый радиоприемник, блок «Unified Meter And A/C Amp.», усилитель антенны, блок кузовной электроники (BCM), задняя камера, навигация, блок управления режимами климат-контроля и мультимедиа, интеллектуальный ключ, DVD плеер, телефон, комбинация приборов, внешняя антенна интеллектуального ключа | 10 |
| 7 | Передняя розетка №1 | 15 |
| 8 | Обогрев зеркал | 15 |
| 9 | Комбинация приборов, блок управления системой адаптации места водителя | 10 |
| 10 | Мотор отопителя, блок «Unified Meter And A/C Amp.» | 15 |
| 11 | Мотор отопителя, блок «Unified Meter And A/C Amp.» | 15 |
| 12 | Интеллектуальный круиз контроль, блок управления двигателем, блок «Unified Meter And A/C Amp.», выключатель ламп стоп-сигнала, соленоид блокировки рычага акпп, компрессор кондиционера, дисплей, навигация, телефон, интеллектуальный ключ, датчик угла поворота рулевого колеса, снежный режим, система контроля за полосой движения (LDW), электрохромное зеркало заднего (компасс), реле обогрева заднего стекла, полный привод, выключатель ASCD | 10 |
| 13 | Подушки безопасности | 10 |
| 14 | Комбинация приборов | 10 |
| 15 | Подогрев сидений | 10 |
| 16 | ’02-’05: Кислородные датчики, датчики соотношения воздух/топливо | 10 |
| 17 | Аудио усилитель (BOSE) | 20 |
| 18 | Блок управления крышкой багажника | 15 |
| 19 | Комбинация приборов, блок «Unified Meter And A/C Amp.», диагностический разъем, задняя камера, индикатор противоугонной системы, часы | 10 |
| 20 | Выключатель ламп стоп-сигнала, интеллектуальный круиз контроль, ABS, блок «Unified Meter And A/C Amp.», блок управления лампами задних фонарей | 10 |
| 21 | Полный привод | 10 |
| 22 | Блок кузовной электроники (BCM), замок зажигая, усилитель антенны иммобилайзера, блок управления системой адаптации места водителя | 15 |
| Реле | ||
| R1 | Отопитель | |
| R2 | Вспомогательное | |
Кузов
Расположение элементов: 1. Аудио усилитель (BOSE), 2. Блок управления крышкой багажника, 3. Блок управления лампами задних фонарей, 4. ’03-’05: Реле ламп заднего хода
Предохранители и блоки реле для Infiniti FX35, FX50, QX70 (2008-2017) со схемами и описанием
Infiniti / Инфинити
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Infiniti FX35, FX50, QX70 (S51) (2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017).
Проверка и замена предохранителей
Предохранители, плавкие вставки и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если какое-либо электрическое оборудование в вашем автомобиле не работает, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.
- Убедитесь, что переключатель зажигания находится в положении OFF или LOCK, а переключатель фар установлен в положение OFF.
- Откройте крышку блока предохранителей (откройте капот двигателя и снимите крышку аккумуляторного отсека для блоков под капотом).
- Снимите предохранитель с помощью съемника для предохранителей. Съемник предохранителей находится в блоке предохранителей в салоне автомобиля.
- Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель. Запасные предохранители хранятся в блоке предохранителей в салоне.
- Если срабатывает новый предохранитель, обратитесь к дилеру INFINITI для проверки и ремонта электрической системы.
Если электрооборудование не работает и предохранители в хорошем состоянии, проверьте плавкие вставки (если какая-либо из этих плавких вставок расплавлена, заменяйте только оригинальными деталями INFINITI).
Уведомление
- Никогда не используйте предохранитель с большей или меньшей силой тока, чем указано на крышке блока предохранителей. Это может повредить электрическую систему или вызвать пожар.
- Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
Блок предохранителей в салоне (J / B)
Панель предохранителей расположена в нижней части со стороны водителя за откидной панелью.
Где находится предохранитель топливного насоса Infiniti FX50
Точно кому-то понадобится, у брата сломалась машина, так что у меня возник интерес выяснить где находится предохранитель топливного насоса infiniti fx50. Не трудно было найти, на видео можно увидеть блоки предохранителей infiniti qx70 fx 30d как открыть.
Комментарии к теме где находится предохранитель топливного насоса infiniti fx50
Волчок
Вкладыши одного размера идут?
Shann
В конце видео ролик один заклинило
Ануар
Автор, барабаны снимать так, никому не советуй и сам не делай так! Жаль думал к спецу за помощью обратился.
Жасур
. какая там энергоёмкость. У него в стандарте, спереди от отбойника до чашки 30мм. 30 Карл.
Vallen
На мерс с240 202 кузов не помогло
Гир Тымкив
Мужики, запилите пожалуйста тест драйв BMW X5 35D F15. Очень нужно знать ваше мнение.
Силвия
Я заказывал на этом сайте, хороший сайт. Главное мне нравиться, там есть оплата наложенным платежом.
народ подскажите решение проблемы суть такая ваз 2114.обычное напр на б 13.8 с вкл фарами.Еду дворники замкнуло остановился выключить и поправить.Сел в машину не заводится напр на б 10.8 сел акб. прикурил муль-м мерею на заведенном авто акб-14.02 с фарами напряжение такое же СТАБИЛЬНОЕ.На б прыгает 11.8-14.00.Внимание вопрос почему в дороге сел акб
Aldous
если редуктор с блокировкой, то прокрутить одну сторону не получится(
Амалия
Привет! Подскажи,а блок подушек безопасности-это тот который виднеется за мелочницей.
Мемфис
Молодчик! все просто, понятно, по делу.
Ерофей
Одлим словом Москвич.Автомобиль Зарание Лешон Качества.(АЗЛК).А за приспособу плюс.
Джонсон
Если машина карбюраторная шкив генератора сними погазуй чуть чуть он сам вылетит этот шкив
Ерзат
У меня gtx 650ti 2gb,процессор i5,и 8gb оперотивки.Эта игра у меня на самых максимальных настройках летает!
Здровак Светозар
А можно обзор чисто на микроавтобусы до 600.000 тр
Амангелди
ребят как к вам попасть?
Mathilde
Ох если б не налог, я бы ее купил, а так отдавать государству за просто так 40 к воспитание не позволяет!!
Ойбек
можно спрасит запрос
скажите пожалуйста где находится реле или предохранитель габаритного света? cruze 2011
Генрих
Сними видео регулировка клапанов в20z
Санду Халмуратов
хватит на рейтинге Немагии выезжать. свое придумай.
Vania
спасибо чувак выручал лайк
Антошка Мержеевский
Спасибо! Всё просто и правильно. Работает.
Толиб Лоханов
От твоего антикора резинки за 3 месяца разьест. Тут только посли полировки дрелью нужно пролить цинкарем на ночь, дальше смыть цинкарь и с аэрозоля положить кислотный грунт или эпоксидной и после мокрым по мокрому краску. Краска высохла и ходилаб она долго и без проблем.
Уолкер
А я подозревал, что он фанат кларксона)
Помните для маленьких детей детские кресла очень важно
Якоби Фланкин
На 4:50 у него в козырёк кепки встроены свето диоды, эээх эти хачи всё что можно затюнят.
Гордей
красавчик знаток своего дела.в наше время это редкость аккуратно не торопясь доходчиво все показал а не как сейчас одни дебилы все через кувалду и лом делают.мужик красавчик.
Филип
Фрол где 2-е видео
Исмоил Заличинский
Доброго времени суток! У меня проблема с машиной. Живу в Узбекистане г.Ташкент. Уже целый год езжу на своей ласточке(Ваз-21083) всё бы хорошо, да только после того, как порвался ремень ГРМ стала страшно тупить. Вот сегодня сделал всё, но проблема осталась. А проблема заключается в том, что при резком нажатии на газ она думает 3-4 сек и резко начинает набирать обороты. угол зажигания выставил по максимуму, карбюратор прочистил полностью, бензонасос весь перебрал, распред тоже перебрал, но как даешь тапку в пол сразу думать начинает. Может ли быть это из-за бензина (заливаю АИ-80 так как на лучший денег не хватает)?
Асламбеков Таалай
У меня . с этим датчиком если холодает он помирает, теплеет, опять оживает
Как я запускал Финик без бензонасоса
Здарова всем.
4 дня назад заехал на заправку, заправился и уже собрался уезжать, как мой Фин решил перестать заводится.
Крутит и не стартует, вроде как хватает немного но не заводится. Блэк Баг проверил, значит не крутит насос.
Постояв пару минут подумав, вспомнил что можно аварийно стартануть на газу, что мной и было сделано.
Тут тоже есть свои нюансы, т.к. как правило на аварийные запуски стоит ограничение 10-20 раз после чего 1. Слетает ГБО с гарантии и 2. Машина перестает стартовать в аварийном режиме.
К газовщикам попал только к вечеру, горячий запуск на газу поставили и температуру перехода понизили на всякий случай, но сбросить аварийные запуски не смогли (((
И поехал я мучать бензонасос. Благо в запасе есть, так как лет 5-6 назад менял станцию и датчик в сборе, из-за того что не работал датчик уровня топлива.

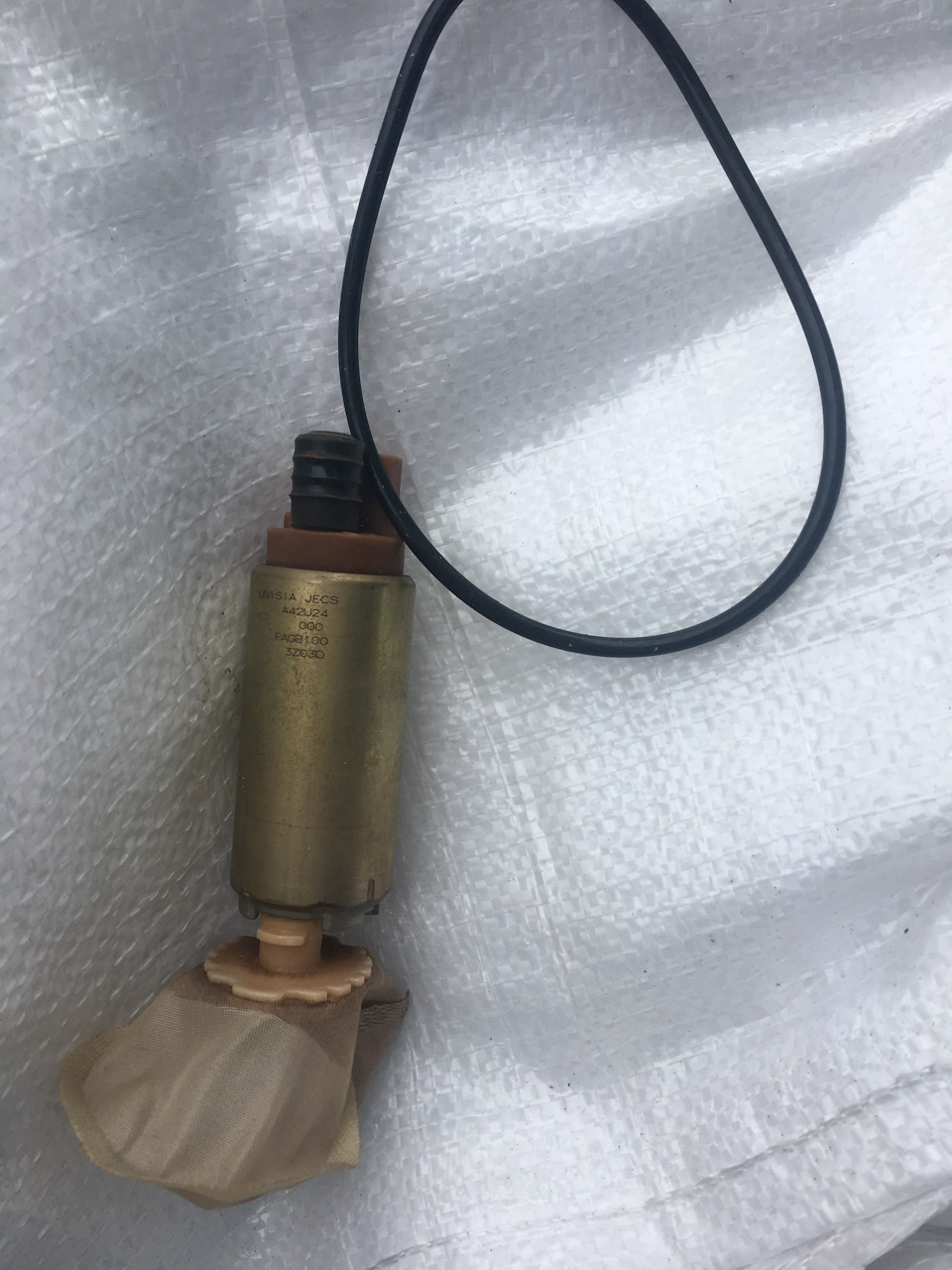

Запасной насос

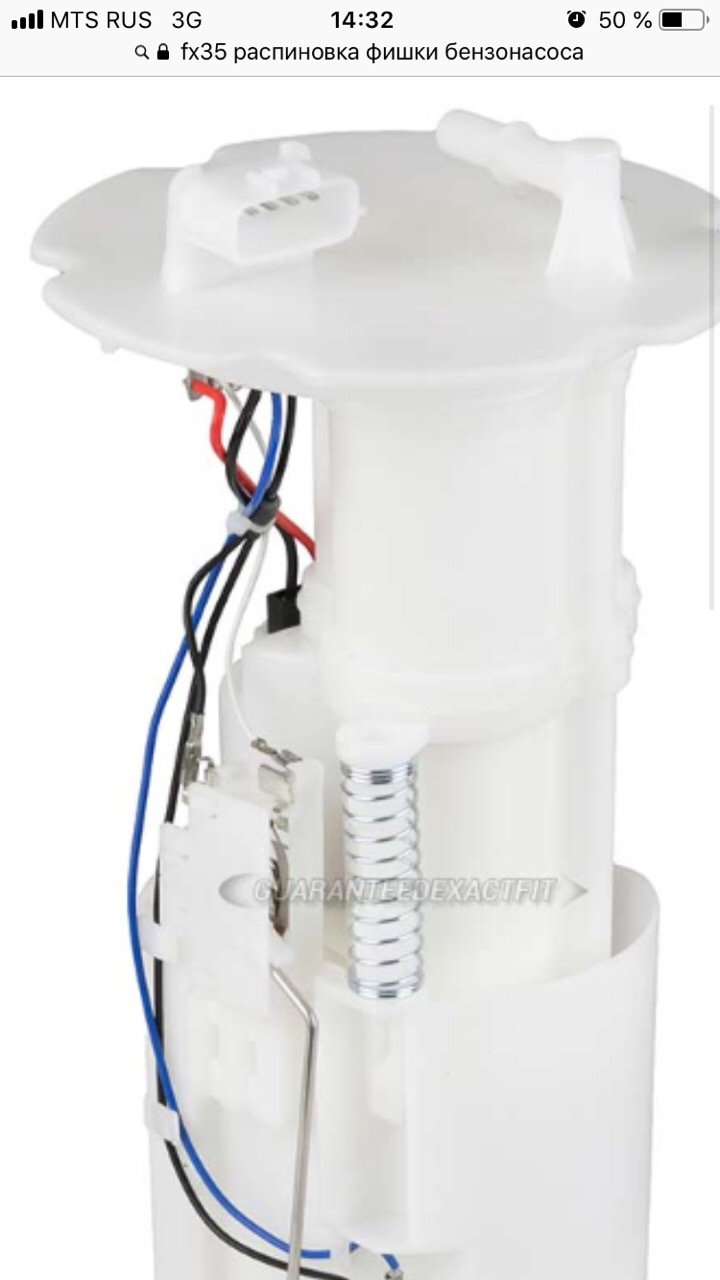

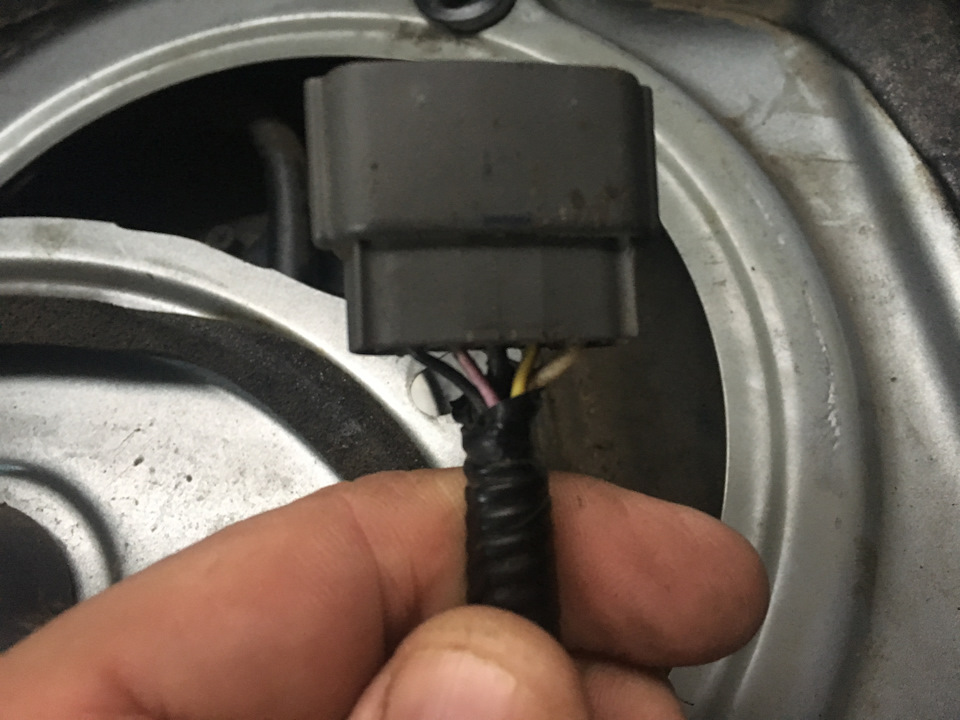

Фишка насоса
И тут началось веселье, снял, помыл, собрал — не работает. Дыркнул насос на 12В — работает.
Тестером проверил, приходит 1,9 вольта вместо 12.
Психанул, собрал поехал домой из гаража.
Взяв пива и немного успокоившись — Разобрал щиток возле АКБ, проверил предохранитель. Он оказался … Конечно целый. О чем бы я писал.
Потом реле. И оно тоже рабочее.
Схемка для поиска реле
Тут источник причин неработающего насоса начал иссякать ))))
Плюнул и пошел спать.
Ночью -4, утром 0 +1. и Естественно машина не завелась на газу как я ни старался греть редуктор. Плюс хватанул кучу ошибок по топливу. Но это не беда, ELMкой сбрасываются на ура.
АКБ тоже психанул и решил что я сильно дохера крутил стартером и разрядился.
Очень помог бустер. Блин какая крутая вещица, так выручает. Но его правда забыл зарядить, поэтому пришлось 1,5 часа ждать, чтобы Jump Starter зарядился хоть до 8%.
Машина стояла так, что вытянуть ее невозможно, собственно как и вытолкать.
Ехать надо к мастеру, но как завести?
Был придуман гениальный план (по словам электрика). Найдя зарядку без преобразователя, было решено запитать насос от прикуривателя, ведь мы знаем что он работает. Помучав форум, группу в вайбере — был найден + насоса на наружной колодке.

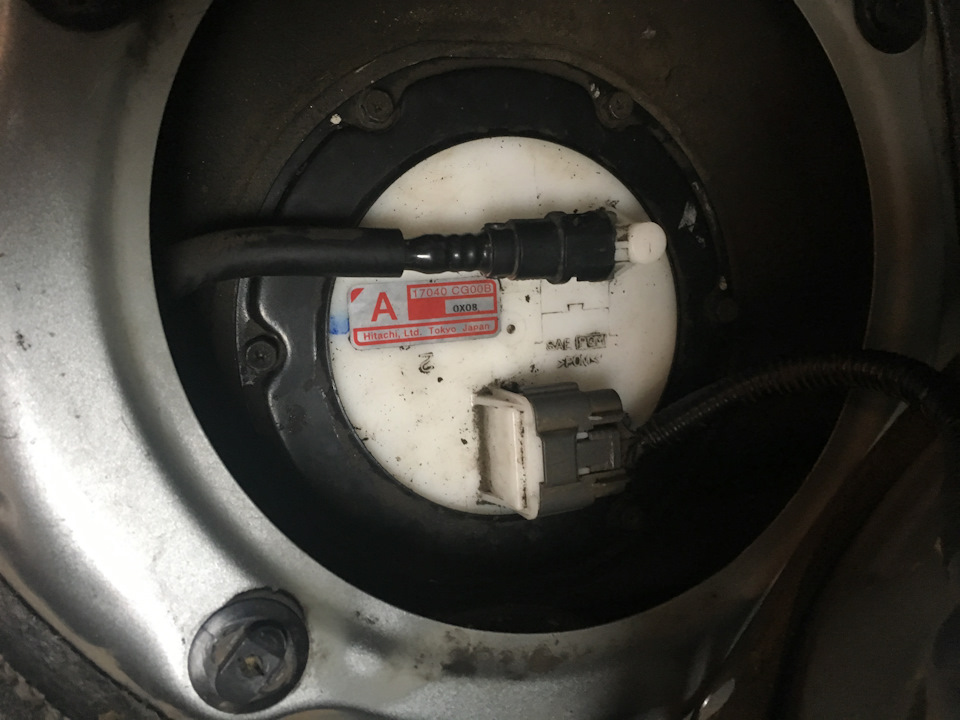

Насосик
Далее особо впечатлительным не читать! Иглой проткнув + провод насоса (самый левый толстый белый провод), и взяв + из заднего прикуривателя, мы получили + который появляется при зажигании.

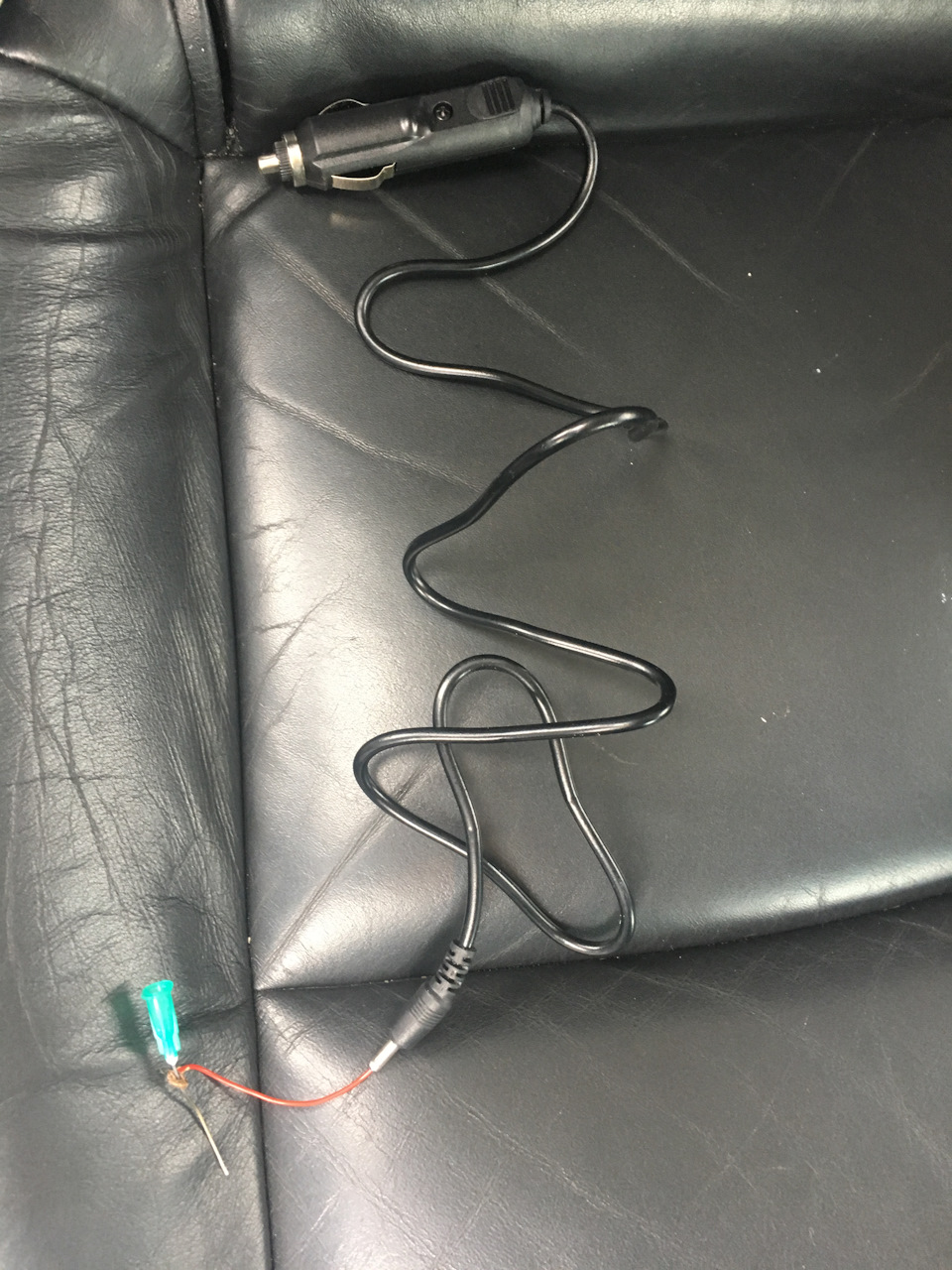

Экстремальная перемычка
К этому времени подзарядился Бустер и О чудо. Машина на бензине завелась с пол оборота.
Минут через 7 машина перешла на газ и чудо перемычку сняли.
Далее предстоял путь к мастеру через весь город. Главное не газовать более 3900 об. мин., т.к. после 3900 машина переходит на бензин, а насос отключен.
У мастера причина была найдена примерно за 3 минуты, так как предохранитель, реле и насос был исключен мной.
Вспомнили про Black Bug, проверили трассу и на конце нашли вот это!

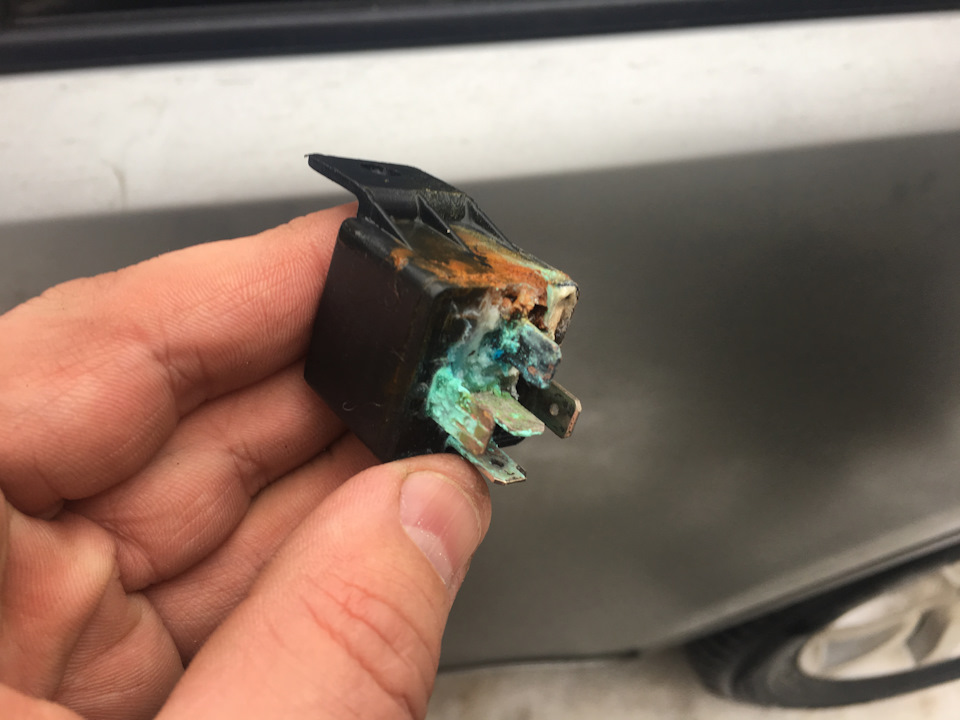

Сгнившее реле
Реле с колодкой сгнило и как результат отрубило бензонасос.
Заменили колодку и реле и машина ожила. ))))
Как все просто оказалось, а ведь нервов потрачено! Но зато сетку помыл и увидел что бак чистый.
Вот такая история.
