Как разобрать стартер ваз 2106

Стартер на автомобиль ВАЗ 2106

Как известно, чтобы запустить двигатель в автомобиле, необходимо воспламенить смесь топлива и воздуха в камерах сгорания цилиндров. Для этого должны синхронно сработать несколько условий, одно из которых вращение коленвала. Чтобы его раскрутить хотя бы на минимальных оборотах, используется преобразователь электрической энергии в механическую. Это устройство получило название «стартер».

Устройство стартера ВАЗ 2106 и принцип его работы

На заводе легендарные «шестерки» оснащались стартером с индексом 35.3708, а самые первые модели СТ-221 редукторного типа. Экспортные модели оснащались устройствами немецкого производства. Схема этого, по сути, силового электродвигателя показана на фото.

1. Приводной вал.
2. Втулка крышки.
3. Кольцо-ограничитель.
4. Шестерёнка с кольцом муфты обгона.
5. Ролик муфты обгона.
6. Опора с вкладышем.
7. Ось шестерни.
8. Прокладка.
9. Кронштейн приводного рычага.
10. Рычаг.
11. Крышка спереди.
12. Ротор тягового реле.
13. Статор.
14. Статор втягивающего.
15. Реле тяги.
16. Шток реле.
17. Сердечник реле.
18. Пластина контактов.
19. Крышка.
20. Болты для контактов.
21. Вывод щеточного узла.
22. Скоба.
23. Держатель щёток.
24. Плюсовая щётка.
25. Вал ротора.
26. Шпилька для стяжки.
27. Задняя крышка.
28. Коллектор.
29. Алюминиевый корпус.
30. Магнит с постоянным полем.
31. Сердечник ротора.
32. Опора вала ротора.
33. Шестерня планетарного типа.
34. Ведущая шестерня.
35. Водило.
36. Шестерня с зубьями внутри.
37. Кольцо отвода.
38. Ступица.

Номинальная мощность составляет 1,3 кВт, сила тока 500 Ампер и 550 А для СТ-221 и 35.3708 соответственно.

Стартер – это алюминиевый корпус, в котором находится статорная медная обмотка, ротор, две крышки (спереди и сзади) и реле электромагнитного типа сверху. Корпус соединяется с крышками с помощью шпилек. Статор имеет три сериесных полюса обмотки (включаются последовательно с обмоткой ротора) и одну обмотку шунтового типа, которая включается параллельно.

Якорь – это сердечник на валу, медная обмотка и площадка для графитовых щеток, называемая коллектором. Муфта предназначена передавать крутящий момент от бендикса к маховику, затем начинает вращаться коленчатый вал и происходит пуск двигателя. После пуска она же служит для разрыва связи маховика и бендикса. Тяговое реле – это две обмотки и сердечник.

Принцип работы стартера

Когда ключ в замке зажигания поворачивается в положение «пуск» на тяговое реле поступает питание, после чего внутрь втягивается сердечник. При втягивании посредством вилки он передвигает шестеренчатый привод до зубьев маховика двигателя, в результате чего происходит зацепление стартера с силовой установкой. Параллельно с этим сердечником замыкаются контакты тягового реле, которые в свою очередь передают силовое напряжение на статорные обмотки.

Автомобильный стартер – это электродвигатель, рассчитанный на непродолжительную работу. При запуске силового агрегата ключ в замке зажигания в положении «пуск» не рекомендуется держать более 15 секунд. Между попытками завести двигатель работа стартера должна прерываться на 30–40 секунд (в зимний период не менее минуты). Работа устройства длительное время приведет перегреву ротора и статора, в результате чего лак обмоток начнёт плавиться и, как следствие, произойдет межвитковое замыкание или обмотки перегорят.

Если двигатель не запускается с трёх и более попыток, то, возможно, есть неисправности систем (зажигания, питания и т. д.), задействованных в пуске мотора. Не стоит повторять раз за разом попытки запуска и работу стартера, так как это сокращает срок его службы. После того, как двигатель запустится, ключ зажигания нужно сразу отпустить, для его возвращения из положения «пуск».

Передвигаться на автомобиле с помощью крутящего момента от стартера недопустимо, устройство быстро придет в негодность.

Неисправности стартера и их возможные причины

Неполадки с функционированием всегда связаны с усложнением или невозможностью запустить мотор. Данное устройство работает только вместе с другими системами пуска и заряда. Поэтому причинами сбоев могут быть электро- и механические поломки, каждые из которых имеют свои особенности.

Электрические неполадки

Зачастую сбои в работе вызваны неисправностями электроцепи, которая начинается с АКБ. Основной признак в медленном вращении коленчатого вала в момент запуска двигателя или его отсутствие. Сначала необходимо проверить следующее:

• заряд аккумулятора;
• надёжность «массы» и контактов;
• силовой провод к тяговому реле на предмет повреждений;
• исправность замка зажигания и его контактов.

Если в положении «пуск» не срабатывает реле и ротор не продает признаков жизни, то, возможно, произошло межвитковое замыкание, короткое замыкание на «массу» или обрыв соединения на «массу». Если маховик медленно раскручивается, это также косвенно указывает на электрические неисправности (исключением является зимний период, когда в сильные морозы стартеру трудно крутить промерзший двигатель с загустевшим маслом). Когда стартер начинает характерно щелкать, это может свидетельствовать о неисправности реле, либо разряжен аккумулятор. Если визуально проблемы не выявлены, то устройство необходимо демонтировать для разборки и выявления причин поломки.

Нередко проблема возникает из-за замкнутых пластин контактов, пригорания коллектора, но чаще всего изнашиваются щётки. Поэтому нужно обращать внимание на щёточный узел, выход из строя втягивающего реле и изношенный коллектор ротора.

Механические неполадки

Неисправности могут возникать и по причинам, связанным с механикой. В большинстве случаев о таком характере поломок можно судить по особым признакам: двигатель не запускается и не вращается коленвал, а стартер работает. Причиной этому может быть поломка обгонной муфты (также ее называют бендикс), венца маховика или износ шестерни привода.

Основные признаки неполадок

Причины

рычаг отключения сломан или соскакивает;

буферная пружина сломана;

ослабли крепёжные болты;

изношены подшипники или их посадочные места на роторе;

ослабло крепление внутри стартера в результате чего статор и ротор касаются друг друга;

закисли контакты реле;

вышло из строя реле;

На последние два пункта следует обратить внимание, если вышеуказанные причины не подходят, а стартер всё равно работает не так, как должен. Все эти признаки помогут быстро выявить и устранить неисправность этого устройства. В большинстве случаев детали подлежат замене, а при серьезных сбоях, таких как межвитковое замыкание или повреждения обмотки, рекомендуется приобрести новый агрегат.

Замена стартера на ВАЗ 2106 своими руками

В некоторых случаях ремонт уже нецелесообразен, поэтому его необходимо сменить на новый, а для этого его нужно снять с автомобиля. Сделать это несложно, к тому же понадобится всего один ключ на 13. Болтов крепления всего два.

1. После откручивания болтов стартер нужно сдвинуть вправо, потянув его в эту сторону. Так он сместится относительно своего положения, после этого его можно сдвинуть в правую сторону ещё больше.
2. После этого стартер нужно повернуть торцевой частью приподняв за левую сторону и извлечь на себя вверх.
3. Поднять его нужно так, чтобы силовые провода на контактах вывода обмоток не стали доступны и их можно было бы отсоединить.
4. Проводов на стартере два, для отсоединения одного нужно открутить гайку.
5. Второй соединяется с помощью клемм «папа-мама» его можно просто отсоединить, потянув за штекер.

Теперь стартер можно полностью извлечь, чтобы заменить или отремонтировать. Установка осуществляется в обратном порядке.

Ремонт стартера: как устранить неисправности

Для проведения работ понадобится следующий набор инструментов:

• ключи накидные и торцевые (8, 10 и 13);
• отвёртки;
• штангенциркуль;
• мультиметр;
• плоскогубцы;
• молоток;
• оправка для установки подшипников;
• смазочные материалы;
• абразивные материалы (наждачная бумага).

В устройстве стартера множество мелких деталей, при разборке нужно быть внимательным и не потерять их.

Для того чтобы устранить причины поломок механизма, его нужно, конечно же, разобрать. Выглядит процесс следующим образом:

• сначала нужно снять тяговое реле, отсоединив провода (открутить гайку ключом на 13) от вывода обмоток;
• снизу откручиваются три крепёжных винта реле;
• реле вытягивается и можно вытащить ротор, посредством снятия пружины;
• теперь можно снимать верхнюю защиту стартера, открутив винты крепления кожуха;
• с помощью отвёрток нужно поддеть стопорное кольцо и снять вместе с прижимной шайбой;
• ключом на 10 откручиваются два болта, которые крепят крышку;
• отвёрткой откручиваются крепёжные винты соединительного провода;
• крышка отсоединяется от корпуса;
• щётки снимаются вместе с пружинами;
• с помощью оправки задний подшипник нужно выпрессовать, при этом следует быть осторожным и не сломать корпус;
• с помощью плоскогубцев извлекается шплинт;
• снять заглушку и ротор с вилкой;
• оправкой выпрессовывается подшипник спереди;
• бендикс можно демонтировать (отодвинуть шайбу и с помощью отвёрток снять стопорное кольцо); в этом деле нужно быть внимательнее, так как кольцо может неожиданно улететь в неизвестном направлении.

На этом разборка стартера закончена. Можно переходить к выявлению повреждений для их устранения. После проводится так называемая дефектовка, или, проще говоря, надо провести осмотр каждого элемента механизма.

Дефектовка – визуальный контроль

Когда все детали находятся перед глазами, можно путем осмотра узнать, какая из них подлежит замене.

1. Штангенциркулем измеряется высота щёток. Если показатели менее 12 мм, то щётки необходимо заменить.
2. Обмотки не должны иметь признаков подгорания, следов повреждений изоляции и других повреждений механического характера.
3. Посадка вала якоря без большого люфта. В противном случае потребуется замена всех изношенных элементов.
4. Если есть следы пригорания на якоре, их можно удалить мелкозернистой наждачной бумагой.
5. Возьмитесь за внутреннюю и наружную обойму подшипника. Так проверяется наличие люфта. При его обнаружении подшипник нужно заменить.
6. Зубья на шестерне бендикса без признаков износа, шестерня не должна вращаться в обе стороны, в противном случае деталь нуждается в замене.
7. Вилка втягивающего реле без механических повреждений.

При выявлении испорченных деталей ремонту они не подлежат. Потребуется замена на новые комплектующие. Стоят они недорого, а при установке не возникнет трудностей.

Сборка устройства

После нахождения и устранения неисправностей путем снятия изношенных и повреждённых деталей и замены их на новые можно начинать собирать стартер. Как правило, последовательность сборки обратна последовательности разборки и не вызывает проблем. Однако при выполнении работы необходимо учитывать некоторые особенности:

• подшипники, шестерни и вал ротора обязательно нужно смазать;
• после сборки не должно оставаться лишних деталей, это не тот случай;
• щётки должны быть установлены правильно;
• не нужно при затягивании крепёжных элементов применять большое усилие.

После того как стартер будет собран, его можно устанавливать на автомобиль. Установка выполняется в обратном порядке относительно снятию. После затягивания крепёжных гаек можно присоединить силовые провода, поставить воздушный фильтр и подсоединить клеммы к аккумулятору.

В среднем стартер может эксплуатироваться до 200 тысяч километров пробега. Но это, конечно же, редкость. Обычно он рассчитан на 100 тыс. км, не более. Но в любом случае можно продлить этот срок, если периодически проводить диагностику и устранять своевременно малейшие неисправности.

Желательно как можно лучше изучить технические характеристики стартера, чтобы уметь самостоятельно выполнять проверку и выявлять неисправности, а также проводить хотя бы небольшие ремонтные работы.

Ремонт стартера ВАЗ 2106

Устройство стартера предполагает наличие многих деталей и при выходе из строя одного элемента стартера появляются сложности с запуском двигателя авто. Ремонт стартера ВАЗ 2106 своими силами помогает устранить проблему. В большинстве случаев полная замена стартера не требуется — достаточно лишь отремонтировать или заменить вышедшую из строя деталь.

Редукторный стартер СтартВольт LSt 0101 на ВАЗ 2106.

Шестёрка оснащена стартером с коллектором торцового типа модели 35. 3708 . Иногда на автомобили ставят аналогичные по техническим свойствам немецкие стартеры Bosch или КЗАТЭ . Стартеры Бош отличаются более высокой стоимостью и сроком службы.

Когда при повороте ключа зажигания стартер не крутит нужно исключить вариант с разряженным аккумулятором.

Зачастую причина неисправности в низком заряде АКБ и ремонт стартера не требуется.

Признаки неисправности

Если проверка электроники Vaz 2106 не выявила проблем — необходимо искать поломку в стартере. По проявлению неполадки можно понять какая деталь вышла из строя.

1. Стартер крутится, но не запускает двигатель. В большинстве случаев требуется замена щёток стартера.

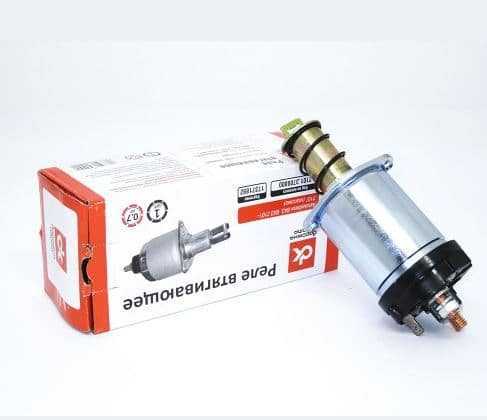

2. Щелчок во время поворота ключа. Ремонт втягивающего реле стартера должен устранить неполадку.
3. Частые щелчки при попытке запуска двигателя. Вероятная причина неисправности в бендиксе стартера.
4. Работа стартера продолжается после запуска двигателя. Возможно проблемы с тяговым реле — слиплись контакты или произошло заедание механизма. Нужно исключить перекос стартера и заедание рычага привода. Проверить возвратную пружину — она находится на выключателе зажигания.
5. Сильный шум в момент работы стартера. Проверить крепление стартера. Если крепление в норме — требуется замена втулок.

Эти признаки чаще всего возникают на Lada 2106.

Диагностика

Включить стартер и снять показания приборов: при исправном тяговом реле амперметр должен показывать не более 23А, вольтметр — не более 9В. Превышение показателей указывает на наличие замыкания в проводке.

Диагностировать износ деталей стартера в домашних условиях можно только после снятия и разборки стартера. Детали проверяются на наличие следов износа и соответствия стандартам.

Как снять

Удобней проводить снятие стартера на смотровой яме или эстакаде. Перед операцией необходимо снять клемму «-» с аккумулятора.

1. Ослабить хомут и снять шланг с воздушного фильтра.
2. Открутить нижние и верхние болты крепления корпуса воздухозаборника.
3. Демонтировать корпус воздушного фильтра.
4. Открутить 1 нижний и 2 верхних болта крепления стартера к коробке передач. Понадобится ключ на 13.
5. Отсоединить все провода от стартера.
6. Достать стартер.

Процедуру лучше выполнять в рабочих перчатках.

Как разобрать

Перед разборкой необходимо подготовить коробки для складирования мелких деталей стартера.

1. Открутить гайку с нижнего болта.
2. Убрать провода и 2 шайбы.
3. Открутить 3 нижних болта крепления втягивающего реле. Реле должно вытянуться.
4. Снять втягивающее реле. В момент снятия реле нужно придерживать якорь.
5. Достать пружину из якоря.
6. Потянуть за якорь вверх и отвести в сторону. Якорь снят.
7. Открутить 2 болта с верхней защиты стартера и снять её.
8. Поддеть плоской отвёрткой стопорное кольцо вала ротора и снять его.
9. Открутить два стяжных болта крышки с корпусом и снять вместе со статором. Для отвинчивания стяжных болтов понадобится ключ 10-го размера .
10. Отвернуть отвёрткой болты, соединяющие провода и обмотки стартера.
11. Вынуть корпус со статором с крышки стартера.
12. Снять щётки стартера вместе с пружинами при помощи отвёртки.
13. Задний подшипник выпрессовывается из крышки стартера при помощи оправки. Диаметр оправки должен соответствовать разъёму из которого выпрессовывается подшипник.
14. Демонтировать шплинт из передней крышки. Потребуется отвёртка и пассатижи.
15. Снять ось рычага привода стартера.
16. Снять якорь с вилкой. Они находятся под резиновой заглушкой.
17. Выпрессовать передний подшипник.
18. Отодвинуть шайбу и снять стопорное кольцо. Таким образом достаётся бендинкс.

Важно не потерять детали. Иначе после ремонта будет невозможно собрать конструкцию.

Поиск неисправностей

На этом этапе проверяется состояние деталей стартера Жигули 2106.

Щётки стартера
Главным показателем состояния щёток является их высота. Для измерения используется стандартный штангенциркуль. Высота исправных щёток должна быть не меньше 12 мм.

Обмотки стартера
Обмотки стартера проверяются на наличие подгорания и нарушения изоляции.

Якорь стартера
В первую очередь проверяется посадка конца вала и нижней части стартера. Допускается минимальный люфт. Пригоревшая поверхность якоря стартера очищается наждачкой.

Подшипники
Проверяется посадка подшипника: одной рукой блокируется движение внутренней обоймы, второй рукой расшатывается наружная обойма.

Бендикс
На зубьях шестерни должны отсутствовать признаки износа. Проверяется движение шестерни — она должна проворачиваться только в одну сторону.

Как собрать

Процесс сбора стартера аналогичен разбору только в обратной последовательности. Перед началом сборки конструкции необходимо смазать детали стартера (подшипники, бендикс). После установки стартера необходимо вернуть минусовую клемму на аккумулятор и завести автомобиль.

Ремонт стартера ВАЗ 2106 своими руками

ЭЛЕКТРООБОРУДОВАНИЕ

Стартер — устройство, предназначенное для запуска двигателя. Его выход из строя может доставить немало хлопот автовладельцу. Однако диагностировать неисправность и отремонтировать стартер ВАЗ 2106 самостоятельно достаточно просто.

Устройство и технические характеристики стартера ВАЗ 2106

На ВАЗ 2106 производитель устанавливал два взаимозаменяемых типа стартеров — СТ-221 и 35.3708. Они незначительно отличаются друг от друга по конструкции и техническим параметрам.

Первые ВАЗ 2106 оснащались стартерами типа СТ-221

Технические характеристики стартеров ВАЗ 2106

До середины 80-х годов прошлого века производитель устанавливал стартер СТ-221 на все классические автомобили ВАЗ. Затем на смену пусковому агрегату пришла модель 35.3708, отличавшаяся от предшественника конструкцией коллектора и креплением крышки к корпусу. Его технические характеристики также несколько изменились.

С середины 80-х годов на ВАЗ 2106 стали устанавливать стартеры 35.3708

Таблица: основные параметры стартеров ВАЗ 2106

Тип стартера	СТ-221	35.3708
Номинальная мощность, кВт	1,3	1,3
Потребляемый ток на холостом ходу, А	35	60
Потребляемый ток в состоянии торможения, А	500	550
Потребляемый ток при номинальной мощности, А	260	290

Устройство стартера ВАЗ 2106

Стартер 35.3708 состоит из следующих элементов:

• статор (корпус с обмотками возбуждения);
• ротор (приводной вал);
• передняя крышка (со стороны привода);
• задняя крышка (со стороны коллектора);
• тяговое электромагнитное реле.

Обе крышки и корпус стартера соединены двумя болтами. Четырехполюсный статор имеет четыре обмотки, три из которых соединены с обмоткой ротора последовательно, а четвертая — параллельно.

Ротор состоит из:

• приводного вала;
• обмотки с сердечником;
• щёточного коллектора.

Две втулки из металлокерамики, запрессованные в переднюю и заднюю крышки, выполняют роль подшипников полуоси. Для уменьшения трения эти втулки пропитаны специальным маслом.

Конструкция стартера 35.3708 практически ничем не отличается от конструкции обычного электродвигателя

В передней крышке стартера установлен узел привода, состоящий из шестерни и муфты свободного хода. Последний передает крутящий момент с вала на маховик при запуске двигателя, т.е соединяет и разъединяет вал и венец маховика.

Тяговое реле расположено также на передней крышке. Оно состоит из:

• корпуса;
• сердечника;
• обмотки;
• контактных болтов, по которым подводится электропитание.

При подаче напряжения на стартер сердечник под действием магнитного поля оттягивается назад и перемещает рычаг, который, в свою очередь, перемещает вал с ведущим колесом до зацепления с венцом маховика. Это замыкает контактные болты пускателя, подающего питание на обмотки статора.

Видео: принцип действия стартера ВАЗ 2106

Редукторный стартер

Несмотря на малую мощность, штатный стартер ВАЗ 2106 неплохо справляется со своими задачами. Однако его часто меняют на шестеренчатый аналог, который отличается от классического наличием редуктора, значительно увеличивающего мощность устройства. Это позволяет запустить двигатель даже с разряженным аккумулятором. Так, редукторный стартер для классических моделей ВАЗ производства ТМ «Атек» (Беларусь) имеет номинальную мощность 1,74 кВт и способен раскручивать коленчатый вал до 135 об/мин (обычно для запуска силового агрегата достаточно 40-60 об/мин). Это устройство работает даже при разрядке аккумулятора до 40.

Редукторный стартер имеет специальный редуктор, существенно увеличивающий мощность устройства

Видео: редукторный стартер ВАЗ 2106

Выбор стартера для ВАЗ 2106

Узел стартера классических моделей ВАЗ не позволяет установить на ВАЗ 2106 узел стартера от другого автомобиля отечественного или иностранного производства. Адаптация таких стартеров очень трудоемкая и дорогая (исключение — стартер от ВАЗ 2121 Нива). Поэтому лучше и проще купить новый стартовый агрегат. Штатный стартер на ВАЗ 2106 стоит 1600-1800 рублей, а шестеренчатый на 500 рублей дороже.

Из производителей рекомендуют отдавать предпочтение хорошо зарекомендовавшим себя торговым маркам:

• «Электромаш» (Херсон, Украина);
• КЗАТЭ (Самара, Россия);
• «Атек» (Витебск, Беларусь).

Диагностика неисправностей стартера ВАЗ 2106

Все неисправности стартера можно условно разделить на две группы:

• электрические (выход из строя токопроводящих элементов);
• механические (износ деталей привода).

Для корректной диагностики стартера автовладельцу необходимо знать признаки, соответствующие той или иной неисправности.

Признаки неисправности стартера

К основным симптомам выхода стартера из строя можно отнести:

• при повороте ключа зажигания стартер и тяговое реле не подают признаков жизни;
• тяговое реле издаёт частые щелчки;
• тяговое реле при запуске срабатывает, но ротор вращается слишком медленно;
• при повороте ключа зажигания со стороны стартера слышится треск;
• при запуске со стороны стартера появляется гул.

Распространённые неисправности стартера

Каждый симптом неисправности имеет свои причины.

При запуске стартер и тяговое реле не срабатывают

Причинами отсутствия реакции стартера на поворот ключа зажигания могут быть:

• полная или почти полная разрядка АКБ;
• окисление контактов АКБ;
• отсутствие контактов между выводами АКБ и наконечниками силовых проводов;
• отсутствие контакта между наконечником провода и выводом «50» на тяговом реле;
• неисправность контактной группы зажигания;
• обрыв управляющего провода, идущего от замка зажигания к тяговому реле.

В такой ситуации необходимо предварительно проверить аккумулятор мультиметром — напряжение на клеммах не должно быть ниже 11 В. В противном случае следует зарядить аккумулятор и продолжить диагностику.

Далее проверьте состояние клемм аккумулятора и надежность контакта с наконечниками кабелей питания. При плохом контакте полюса аккумулятора быстро окисляются, и тока аккумулятора становится недостаточно для запуска стартера. То же самое происходит с контактом 50 на тяговом реле. При обнаружении следов окисления от аккумулятора отсоединяют наконечники, которые зачищают вместе с клеммами аккумулятора и полюсом 50.

Проверка контактной группы замка зажигания и целостности провода управления осуществляется путем замыкания штекера этого провода и вывода Б тягового реле. Мощность в этом случае начинает подаваться непосредственно на стартер. Для проведения такой диагностики нужно иметь некоторый опыт. Проверка осуществляется следующим образом:

1. Автомобиль ставится на нейтральную передачу и стояночный тормоз.
2. Включается зажигание.
3. Длинной отвёрткой замыкают штекер управляющего провода и вывод В тягового реле.
4. Если стартер заработал, неисправен замок или провод.

Частые щелчки тягового реле

Частые щелчки при запуске двигателя свидетельствуют о повторном срабатывании тягового реле. Это может произойти при сильном падении напряжения в пусковой цепи из-за разряда аккумулятора или плохого контакта между наконечниками силовых кабелей. В этом случае:

• измеряют напряжение АКБ;
• проверяют состояние контактов;
• проверяют надёжность электрических соединений в цепи стартера.

Иногда причиной такой ситуации может быть короткое замыкание или обрыв обмотки в тяговом реле. Это можно определить только после разборки стартера и разборки реле.

Медленное вращение ротора

Медленное вращение ротора является следствием недостаточного энергоснабжения стартера. Причиной этого может быть:

• глубокий разряд АКБ;
• окисление выводов АКБ;
• слабая затяжка наконечников силовых проводов;
• подгорание ламелей щёточного коллектора;
• залипание или износ щёток;
• замыкание щёткодержателя плюсовой щётки на массу;
• обрыв (замыкание) обмоток статора или ротора.

Здесь, как и в предыдущих случаях, в первую очередь проверяется состояние аккумулятора и контактов. Если неисправность выявить не удалось, стартер необходимо снять и разобрать. Без этого не получится определить подгорание коллектора, проблемы со щетками, щеткодержателем или обмотками.

Треск в стартере при запуске

Причиной треска в стартере при повороте ключа зажигания может стать:

• неисправность обгонной муфты;
• износ приводной шестерни вала.

В обоих случаях потребуется демонтаж стартера.

Гул стартера при запуске

Наиболее вероятными причинами гула стартера и медленного вращения его вала являются:

• износ втулок ротора;
• ослабление креплений стартера;
• неправильный монтаж стартера.

Гул свидетельствует о перекосе вала ротора и замыкании его на массу.

Ремонт стартера ВАЗ 2106

Большинство неисправностей стартера ВАЗ 2106 можно устранить своими силами – все необходимые для этого элементы есть в продаже. Поэтому при появлении описанных выше симптомов не стоит сразу менять стартер на новый.

Демонтаж стартера

Для снятия стартера ВАЗ 2106 потребуется:

• гаечный ключ на 10;
• торцевой ключ или головка на 10 с удлинителем;
• гаечный ключ на 13;
• отвёртка с крестообразным лезвием.

Сам демонтаж стартера осуществляется в следующем порядке:

1. С помощью отвертки Phillips открутите зажимной винт на шланге воздухозаборника. Снимаем шланг с патрубка воздушного фильтра и отводим его в сторону. Шланг крепится к патрубку корпуса воздушного фильтра винтовым хомутом
   Шланг крепится к патрубку корпуса воздушного фильтра при помощи червячного хомута
2. С помощью ключа на 13 на 2-3 оборота ослабьте сначала нижнюю, а затем верхнюю гайку крепления воздухозаборника. Чтобы снять воздухозаборник, открутите две гайки
   Для снятия воздухозаборника нужно открутить две гайки
3. Снимаем воздухозаборник.
4. Ключом на 10 отворачиваем две гайки крепления теплоизоляционного щита.Теплоизоляционный щит в моторном отсеке крепится двумя гайками
   Теплоизоляционный щит в моторном отсеке крепится двумя гайками
5. Снизу автомобиля торцевым ключом или головкой на 10 с удлинителем откручиваем нижнюю гайку крепления экрана к подушке двигателя. Снизу теплоизоляционный экран опирается на гайку
   Снизу теплоизоляционный щит держится на одной гайке
6. Снимаем теплоизоляционный щит.
7. Снизу автомобиля ключом на 13 выкручиваем болт нижнего крепления стартера.Нижний болт крепления стартера откручивается ключом на 13
   Нижний болт крепления стартера откручивается ключом на 13
8. В моторном отсеке ключом на 13 откручиваем два болта верхнего крепления стартера.Сверху стартер крепится двумя болтами
   Сверху стартер крепится двумя болтами
9. Придерживая обеими руками корпус стартера, сдвигаем его вперед, открывая тем самым доступ к контактам на проводах, подсоединенных к тяговому реле. Чтобы обеспечить доступ к наконечникам проводки, стартер необходимо сдвинуть вперед
   Для обеспечения доступа к наконечникам проводов стартер нужно сдвинуть вперед
10. Рукой снимаем разъем управляющего провода на тяговом реле.Управляющий провод подсоединен к тяговому реле через разъем
    Управляющий провод подсоединен к тяговому реле через разъем
11. С помощью ключа на 13 откручиваем гайку крепления провода питания к верхнему выводу тягового реле. Для отсоединения шнура питания отверните гайку ключом на 13
    Для отсоединения силового провода нужно открутить гайку ключом на 13
12. Взявшись двумя руками за корпус стартера, приподнимаем его вверх и снимаем с двигателя.Для снятия стартера с двигателя его нужно немного приподнять
    Для снятия стартера с двигателя его нужно немного приподнять

Видео: демонтаж стартера ВАЗ 2106

Разборка, дефектовка и ремонт стартера

Для разборки, дефектовки и ремонта стартера ВАЗ 2106 потребуются:

• ключ на 8;
• ключ на 10;
• ключ на 13;
• отвёртка с крестообразным лезвием;
• шлицевая отвёртка;
• молоток;
• пассатижи;
• штангенциркуль;
• специальные оправки для запрессовывания втулок стартера;
• омметр.

Работы выполняются в следующем порядке:

1. Ключом на 13 отворачиваем гайку крепления провода к нижнему выводу тягового реле.Для отсоединения силового провода от стартера нужно открутить гайку
   Для отсоединения силового провода от стартера нужно открутить гайку
2. Снимаем с вывода одну пружинную и две плоские шайбы.
3. Отсоединяем от вывода реле провод обмоток стартера.
4. Шлицевой отвёрткой выкручиваем три винта крепления тягового реле к крышке стартера.
5. Снимаем реле.Для демонтажа тягового реле нужно открутить три винта
   Для демонтажа тягового реле нужно открутить три винта
6. Извлекаем из якоря реле пружину.Пружина легко вытаскивается из якоря рукой
   Пружина легко вытаскивается из якоря рукой
7. Приподняв якорь вверх, выводим его из зацепления с рычагом привода и отсоединяем.Чтобы снять якорь, его необходимо сдвинуть вверх
   Чтобы снять якорь, его необходимо сдвинуть вверх
8. Отвёрткой с крестообразным лезвием выкручиваем два винта на кожухе.
9. Снимаем кожух.Для снятия кожуха стартера необходимо выкрутить два винта
   Для снятия кожуха стартера необходимо выкрутить два винта
10. С помощью шлицевой отвёртки снимаем фиксирующее вал ротора кольцо.Для снятия стопорного кольца можно воспользоваться шлицевой отверткой
    Для снятия стопорного кольца можно воспользоваться шлицевой отверткой
11. Снимаем шайбу ротора.
12. Ключом на 10 выкручиваем стяжные болты.Основные части стартера соединены при помощи стяжных болтов
    Основные части стартера соединены при помощи стяжных болтов
13. Отделяем крышку стартера от корпуса.После выкручивания стяжных болтов крышка стартера легко отсоединяется от корпуса
    После выкручивания стяжных болтов крышка стартера легко отсоединяется от корпуса
14. Шлицевой отвёрткой выворачиваем винты крепления обмоток.Винты крепления обмоток выкручиваются шлицевой отверткой
    Винты крепления обмоток выкручиваются шлицевой отверткой
15. Извлекаем из корпуса изолирующую трубку.Изолирующая трубка вытаскивается из корпуса стартера рукой
    Изолирующая трубка вытаскивается из корпуса стартера рукой
16. Отсоединяем заднюю крышку.Задняя крышка стартера легко отсоединяется от корпуса
    Задняя крышка стартера легко отсоединяется от корпуса
17. Вытаскиваем из щёткодержателя перемычку.После откручивания винтов крепления обмоток снимается перемычка
    После откручивания винтов крепления обмоток снимается перемычка
18. С помощью шлицевой отвёртки снимаем щётки и их пружины.Чтобы снять щетки и пружины, нужно поддеть их отверткой
    Чтобы снять щетки и пружины, нужно поддеть их отверткой
19. С помощью специальной оправки выпрессовываем втулку из задней крышки стартера. При наличии следов износа втулки устанавливаем новую и запрессовываем ее той же оправкой. Втулки выпрессовываются и запрессовываются специальной оправкой
    Втулки выпрессовываются и запрессовываются при помощи специальной оправки
20. Пассатижами вынимаем шплинт приводного рычага стартера.Шплинт рычага привода стартера вытаскивается с помощью пассатижей
    Шплинт рычага привода стартера вытаскивается с помощью пассатижей
21. Извлекаем ось рычага.Ось рычага привода выталкивается тонкой отвёрткой
    Ось рычага привода выталкивается тонкой отвёрткой
22. Снимаем заглушку.
23. Выводим из зацепления плечи рычага.
24. Снимаем ротор вместе с муфтой.Для отсоедения ротора от крышки нужно тонкой отвёрткой вывести из зацепления плечи рычага привода
    Для отсоедения ротора от крышки нужно тонкой отвёрткой вывести из зацепления плечи рычага привода
25. Извлекаем из передней крышки рычаг привода.После отсоединения вала рычаг привода легко вытаскивается из передней крышки
    После отсоединения вала рычаг привода легко вытаскивается из передней крышки
26. Шлицевой отвёрткой сдвигаем шайбу на вале ротора.Шайба на вале ротора сдвигается при помощи шлицевой отвертки
    Шайба на вале ротора сдвигается при помощи шлицевой отвертки
27. Разжимаем и снимаем фиксирующее кольцо. Отсоединяем муфту от вала.Стопорное кольцо разжимается при помощи двух отверток
    Стопорное кольцо разжимается при помощи двух отверток
28. С помощью оправки выпрессовываем переднюю втулку из крышки. Осматриваем ее и при наличии следов износа подгоняем и запрессовываем оправкой новую втулку. Втулка передней крышки запрессована специальной оправкой
    Втулка передней крышки запрессовывается с помощью специальной оправки
29. Измеряем штангенциркулем высоту каждой из щеток (углей). Если высота щетки меньше 12 мм, замените ее новой. Высота щеток должна быть не менее 12 мм
    Высота щеток должна быть не менее 12 мм
30. Осматриваем обмотки статора. Они не должны иметь следов прогара и механических повреждений Обмотки статора не должны иметь следов прогара и механических повреждений
    Обмотки статора не должны иметь следов прогара и механических провреждений
31. Проверяем целостность обмоток статора. Для этого подключаем первый щуп омметра к выводу одной из обмоток, а второй к корпусу. Сопротивление должно быть ок. 10 кОм. Процедура повторяется для каждой из обмоток. Если сопротивление хотя бы одной из обмоток меньше указанного, статор подлежит замене. Сопротивление каждой из обмоток статора должно быть не менее 10 кОм
    Сопротивление каждой из обмоток статора должно быть не меньше 10 кОм
32. Осмотрите коллектор ротора. Все планки должны быть на месте. Если на коллекторе есть следы гари, грязь, пыль, зачищаем его мелкой наждачной бумагой. При выпадении ламелей или наличии следов сильного горения замените ротор на новый.
33. Проверьте целостность обмотки ротора. Подключаем один щуп омметра к сердечнику ротора, другой к коллектору. Если сопротивление обмотки менее 10 кОм, ротор следует заменить новым. Сопротивление обмотки ротора должно быть не менее 10 кОм
    Сопротивление обмотки ротора должно быть не менее 10 кОм
34. В обратном порядке производим сборку стартера.

Видео: разборка и ремонт стартера ВАЗ 2106

Неисправности и ремонт тягового реле стартера

Тяговое реле расположено на передней крышке стартера и предназначено для кратковременного зацепления вала стартера с венцом маховика. Именно он, а не сам стартер чаще всего выходит из строя. Помимо рассмотренных выше проблем с проводкой и контактами, наиболее распространенными неисправностями тягового реле являются:

• подгорание контактных болтов (пятаков);
• замыкание или обрыв в обмотке;
• механическое повреждение.Подгорание пятаков является довольно распространенной неисправностью тягового реле
  Подгорание пятаков является довольно распространенной неисправностью тягового реле

Главным признаком выхода реле из строя является отсутствие щелчка при повороте ключа в замке зажигания. Это означает, что:

• электромагнит не сработал;
• контакты реле не замкнулись;
• напряжение на стартер не подаётся.

В такой ситуации после проверки проводки и контактов реле следует снять со стартера и провести его диагностику. Делается это следующим образом:

1. Ключом на 13 откручиваем гайки крепления силовых проводов к контактным болтам реле.
2. Отсоединяем разъём управляющего провода.
3. Шлицевой отвёрткой откручиваем три винта крепления тягового реле к передней крышке.
4. Отсоединяем реле от крышки.
5. Осматриваем реле и при обнаружении механических повреждений или подгорания контактных болтов меняем его на новое.
6. При отсутствии видимых повреждений продолжаем проверку и подключаем реле напрямую к аккумулятору. Для этого находим два отрезка провода сечением не менее 5 мм2 и с их помощью подключаем вывод управляющего провода к минусу аккумулятора, а корпус реле к плюсу. В момент подключения сердечник реле должен втянуться. Если этого не происходит, реле необходимо заменить.

Видео: проверка тягового реле ВАЗ 2106 при помощи аккумулятора

Заменить тяговое реле достаточно просто. Для этого просто установите новый блок на место старого и затяните три винта крепления реле к передней крышке.

Поэтому диагностика, разборка, разборка и ремонт стартера ВАЗ 2106 не представляет большой сложности даже для неопытного автовладельца. Внимательное выполнение инструкций профессионалов позволит сделать это быстро и качественно.

Ремонт стартера ваз 2106 своими руками

Рано или поздно каждому владельцу автомобиля, независимо от его марки и модели, приходится столкнуться с той проблемой, что его транспортное средство отказывается заводиться. Первым делом, естественно, проверяется уровень топлива, заряд аккумулятора, электроника. Если все это не вызывает никаких нареканий и сомнений в исправности, то скорее всего дело именно в стартере. Ведь именно от него зависит успешный пуск двигателя.

В настоящее время на автомобили данной модели устанавливаются, как правило, реле 35.3708 с торцовым коллектором.

Однако на некоторых экземплярах ВАЗ 2106 могут оказаться установленными стартеры, произведенные в Германии или Белоруссии, т. к. их можно взаимозаменить со стартером 35.3708.

В более раннее время, приблизительно в 70-80 годах, также устанавливали стартер СТ-221.

Всё о стартере на Ваз 2106

Стартер Ваз 2106 – это электродвигатель с четырьмя полюсами, отвечающий за запуск работы двигателя в автомобиле. Принцип действия механизма основан на передаче начального хода коленчатому валу мотора. 4 щетки устройства позволяют увеличить мощность момента кручения. Естественно, что при неисправности стартера, мотор не сможет быть запущен.

1. Конструктивные особенности
2. Частые неисправности
3. Снятие и установка

Конструктивные особенности

На шестерках, вышедших с конвейера после 80х, поставлены стартеры с торцевым коллектором 35.3708. Более старые модели были оснащены моделью СТ-221. Конструктивные особенности этих устройств практически не отличаются, поэтому при замене можно ставить любой. Разница заключается в том, что в более современных стартерах стоит одна шунтовая катушка и три сериесные, а в старых моделях – по две катушки обоих типов.

Частые неисправности

Как понять, что стартер необходимо ремонтировать или менять? Об этом могут свидетельствовать следующие сигналы:

1. Реле стартера на Ваз 2106 работает исправно, но якорь не срабатывает или вращается очень медленно. Это может быть следствием подгорания коллектора. Также стоит проверить целостность обмотки, не ослаблен ли крепеж реле, нет ли замыкания в коллекторе, не износились и не зависли ли щетки. Также проблема может возникнуть в силу разряженного аккумулятора.
2. Стартер включается, но реле и якорь не работают. Скорее всего это свидетельствует о заедании якоря. Также нужно проверить, хорошо ли затянуты наконечники, не происходит ли замыкание на массу и насколько целы провода.
3. Якорь вращается, а коленчатый вал не прокручивается. Это может свидетельствовать о том, что вышла из строя буферная пружина. Также нужно проверить целостность всех элементов муфты.
4. Слышны сильные шумы. Обычно это свидетельствует о дефектных втулках и шестернях.
5. При заведении мотора стартер продолжает работать. Это является следствием выхода из строя пружины возврата, перекосом устройства или заеданием реле и рукоятки привода.

Снятие и установка

1. Ослабляем нижний крепежный болт и достаем его.
2. Откручиваем шланг с воздухозаборника, откручиваем гайку, с помощью которой крепится щит сверху и гайку, которая находится под заборником воздуха.

Установка нового устройства осуществляется в обратном порядке.

Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.

Реле стартера ВАЗ 2106 и его ремонт своими руками

Старетр автомобиля: основное предназначение

Рано или поздно каждому владельцу автомобиля, независимо от его марки и модели, приходится столкнуться с той проблемой, что его транспортное средство отказывается заводиться. Первым делом, естественно, проверяется уровень топлива, заряд аккумулятора, электроника. Если все это не вызывает никаких нареканий и сомнений в исправности, то скорее всего дело именно в стартере. Ведь именно от него зависит успешный пуск двигателя.

В настоящее время на автомобили данной модели устанавливаются, как правило, реле 35.3708 с торцовым коллектором.

Однако на некоторых экземплярах ВАЗ 2106 могут оказаться установленными стартеры, произведенные в Германии или Белоруссии, т. к. их можно взаимозаменить со стартером 35.3708.

В более раннее время, приблизительно в 70-80 годах, также устанавливали стартер СТ-221.

Втягивающее реле стартера

Конструкция реле в стартере автомобиля ВАЗ 2106 считается довольно таки не сложной, и каждый хоть немного увлеченный автомобилист без труда сможет его разобрать и собрать самостоятельно. Однако снять и затем обратно установить втягивающее реле для многих оказывается задачей непосильной. Однако профессионалы справляются с этим без труда.

Если у вас возникли подозрения на поломку втягивающего реле вашего авто, то нужно непременно это проверить. Реле в ВАЗ 2106, как и в других моделях автомобилей, работает как электромагнит. Для того, чтобы проверить его исправность, нужно замкнуть его металлическим предметом, например, отверткой. Если стартер начнет вращаться, то неисправность действительно в реле. Если же вы услышите щелчки втягивающего реле, но стартер не начнет вращаться, то поломку нужно искать именно в нем самом.

Почему реле стартера может прекратить функционировать? Причин может быть несколько. Во-первых, от старости могут разрушиться материалы. Во-вторых, может сгореть обмотка. И, наконец, в-третьих могут сгореть пятаки внутри самого реле.

Ремонт реле стартера

Отремонтировать реле стартера представляется делом весьма хлопотливым и зачастую безнадежным, поэтому более простым вариантом будет просто купить новое и произвести замену. Это связано с тем, что беспокоясь о надежности своего товара, большинство производителей выпускают реле стартера как для автомобилей ВАЗ 2106, так и для других марок автомобилей, неразборными. Однако есть все же есть модели, которые не составит особого труда разобрать и устранить поломку.

Есть несколько основных поломок, с которыми вы можете столкнуться в процессе работы с реле стартера автомобиля ВАЗ 2106. Первое – это износ механического провода, второе – обгорание пятаков, и третье – замыкание. Каждую из этих поломок можно определить при разборке реле стартера.

Также для проверки исправности реле стартера можно использовать специальный тестер, который хорошо справляется с определением замыкания в цепи.

Если, разобрав данную деталь, вы обнаружите на нем царапины либо задиры, их нужно устранить с помощью наждака. Детали, на которых имеются существенные износы, можно исправить при помощи прокладок, однако это не всегда приносит желаемый результат. Иногда более результативным будет замена их на новые. Поврежденную изоляцию также стоит непременно заменить на новую. Коллекторы с изношенными или расшатанными пластинами ремонту не подлежат, их нужно непременно заменить.

Если есть заметные срывы или повреждения резьбы, то стоит нарезать новую либо использовать так называемые ввертыши.

При наличии неисправностей в обмотках возбуждения следует разобрать корпус, снять винты креплений наконечников и клеммы. Катушки при этом нужно хорошо просушить и пропитать изоляционным лаком. Контакты, которые окислились, нужно зачистить, а те, которые сварились, заменить на новые.

Втулки на стартере автомобиля ВАЗ 2106 меняются в том случае, если они имеют значительный износ или на них обнаружены задиры. Для определения износа этих самых втулок нужно измерить зазор валика. Если он будет больше 0,2 мм, то втулки износились и подлежат замене.

Сборка деталей стартера автомобиля ВАЗ 2106 производится в порядке обратном тому, в котором вы его разбирали.

При проведении всех указанных выше работ не следует забывать о технике безопасности и ни в коем случае их не нарушать.

как снять и осуществить ремонт?

Как и на любом автомобильном транспорте, на ВАЗ 2106 стартер используется для запуска двигателя. Если он поломан, то завести машину будет сложно. В статье приводятся часто встречаемые неисправности устройства, и дается инструкция, как его снять и отремонтировать.

Распространенные проблемы со стартером и их причины

Независимо от того, установлен редукторный стартер на ВАЗ 2106 или УАЗ, неполадки похожи. Если не запускается автомобиль, плохо крутит стартер ВАЗ 2106, сначала выполняется проверка качество зарядки аккумуляторной батареи. Кроме того, следует проверить, насколько хорошо закреплены клеммы. Если с зарядкой и клеммами все нормально, то причина появления проблем с запуском двигателя может быть в пускателе.

Возможны следующие неисправности стартера ВАЗ 2106:

1. Устройство включается, но при этом не работает тяговое реле: обрыв провода тягового, наконечники слабо затянуты, КЗ в обмотках тягового или на массу, окислились контакты, заедает якорь втягивающего.
2. После включения происходит щелчок, тяговое реле работает, но не функционирует якорь либо он слишком медленно вращается, не крутит стартер: слабо затянуты крепежные болты на втягивающем, изношены щетки или зависли, КЗ пластин коллектора либо его подгорание, повреждение обмоток.
3. При запуске щелкает реле, работает якорь, но не вращается коленчатый вал: поломана буферная пружина, пробуксовывает муфта, выскальзывает из оси или сломан рычаг включения муфты.
4. Стартер не отключается, когда запустился мотор: заедает реле или рычаг привода, слиплись контакты, перекос механизма, неисправна возвратная пружина замка зажигания.

Повышенный шум при пуске: плохо закреплен узел, изношены втулки, сломаны зубья на шестернях.

Особенности диагностики механизма

Пусковой узел проверяется с помощью тестера. После включения устройства показания вольтметра не должно быть выше 8В, а сила тока — превышать значение 23А.

Проверить обмотки можно с помощью контрольки, если она будет гореть, значит, есть замыкание. Чтобы выполнить визуальный осмотр пускового узла, его нужно снять и очистить от загрязнений (автор видео — Ирина Кузилова)

Разбирая устройство, следует подвергнуть визуальному осмотру каждую деталь. Задиры и царапины можно убрать с помощью наждачки. Сломанные и детали с износом подлежат замене. Также необходима замена втулок стартера ВАЗ 2106, если они сильно изношены.

Неисправный коллектор не ремонтируют, его желательно заменить. На щетках проверяется высота. Оптимальной считается больше 12 мм, иначе щетки необходимо заменить.

Инструкция по снятию и ремонту стартера своими руками

Для диагностики и ремонта узел нужно снять.

Если машина после поездки, то перед тем, как снять стартер на ВАЗ, следует дождаться, чтобы остыли все узлы и механизмы.

Процедура снятия состоит из следующих шагов:

1. Для доступа к устройству необходимо демонтировать воздушный фильтр.
2. Пускатель крепится к корпусу коробки передач с помощью трех болтов. Чтобы его снять, нужно ключом на «13» выкрутить сначала два верхних болта, а затем один снизу. Его удобнее выкручивать из ямы.
3. Затем необходимо отсоединить провода, и можно снимать механизм и начинать ремонт.

Для ремонта понадобятся необходимый инструментарий.

На ВАЗ 2106 ремонт стартера начинается с разборки, состоящей из этапов:

1. В первую очередь снимается втягивающее реле.
2. Далее вытягивается якорь втягивающего.
3. На следующем этапе демонтируем верхний защитный кожух.
4. Далее демонтируем вал ротора. При этом следует проверить замыкание на корпус.
5. Затем выкручиваем винты крепления крышки, обмотки и проводов.
6. Далее отделяем крышку от корпуса и вынимаем щетки.
7. Затем с помощью оправки впрессовываем задний подшипник.
8. На следующем этапе снимаем шплинт, якорь с вилкой и резиновую заглушку.
9. Далее нужно достать второй подшипник.
10. Затем отодвинув шайбу, сняв стопорное кольцо, демонтируем бендикс.

На этом разборка заканчивается. Теперь каждую деталь осматривают и устраняют неполадки. Сборку выполняют в обратном порядке. Перед сборкой нужно смазать детали пускового узла. После установки стартер следует подключить. Выполнить подсоединение следует согласно схеме подключения, а затем проверить работоспособность.

Видео «Как заменить редукторный пускатель»

В этом видео демонстрируется замена стартера (автор ролика — Kovalev Motors).

Где стоит реле стартера на ВАЗ 2106

Замена

Схема демонтажа старого устройства и подключения нового не требует от автолюбителя приложения особых сил. Снять редукторный стартер сможет любой, кто «вооружится» нужным инструментом (отвертки, оправка, несколько ключей – на 10, 8 и 13, молоток, плоскогубцы), внимательно посмотрит видео этого процесса (многим автолюбителям достаточно изучить фото операции, чтобы разборка механизма прошла «без сучка и задоринки»).

Схема такой разборки и подключения рабочего устройства элементарная. Сначала снимается воздушный фильтр (точнее его корпус). Для этого нужно использовать ключ на 13. С его помощью отсоединяем все три болта, коими фильтр крепится к корпусу коробки передач. После этого от стартера откидывают провода и демонтируют его. Теперь можно приступать к разборке механизма в далее указанной последовательности:

снимаем реле (снова применяем ключ на 13 для того, чтобы удалить с него шайбы и провода);

двумя отвертками аккуратно «протискиваемся» под стопорное кольцо, снабженное шайбой, и удаляем его;

отсоединяем болты, которые скрепляют в одно целое корпус и крышку, при помощи ключа на 10, после чего откручиваем винты обмоток и соединительного кабеля.

Остается лишь выбить задний подшипник (используется оправка), снять шплинт (плоскогубцы), заглушку из резины и бендикс. Ставьте новый механизм – замена стартера прошла успешно!

Разборка

Последовательность действий будет выглядеть следущим образом:

От втягивающего реле необходимо отсоединить вывод обмоток стартера, открутив гайку и сняв ее вместе с пружинной и двумя плоскими шайбами.

Теперь снимаем само втягивающее, для этого откручиваем три винта его крепления к корпусу и снимаем его, придерживая якорь.

Вынув тяговое реле, снимите с якоря пружину и немного подав якорь вверх и в сторону выведите его из зацепления с рычагом привода.

Теперь необходимо снять защитный кожух стартера, для этого выверните два болта его крепления и снимите.

Возьмите отвертку и подденьте ею стопорное кольцо вала ротора, снимите кольцо вместе с шайбой.

Ключом на десять отверните два стяжных болта и отделите крышку от корпуса стартера.

Отворачиваем винты крепления обмоток статора и соединительного провода от пластин щеткодержателей.

Снимите изоляционную трубу и со стороны коллектора разъедините крышку коллектора и корпус статора.

Из щеткодержателей вынимаем перемычку обмоток статора.

Снимите щетки вместе с пружинами, просто поддев их отверткой.

Подберите оправку подходящего диаметра и выпресуйте подшипник из задней крышки стартера.

Выньте шплинт оси рычага привода стартера и с помощью тонкой отвертки выньте ось рычага привода стартера.

Снимаем резиновую заглушку и снимаем якорь с муфтой, отсоединив плечи рычага привода стартера от муфты. Теперь из передней крышки выньте рычаг привода стартера.

Из крышки стартера, с внутренней стороны привода, подходящей по диаметру оправкой, выпресовываем подшипник.

Основной объем работ по разборке стартера проделан, теперь осталось разобраться с якорем:

На валу якоря, сдвиньте упорную шайбу и с помощью двух отверток, разжимая стопорное кольцо, снимите его.

С легкостью снимаем муфту привода якоря.

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

1. Винт крепления защитного колпака.
2. Защитный колпак.
3. Стопорное полукольцо.
4. Гайка крепления задней крышки.
5. Задняя крышка.
6. Пружины щеток.
7. Направляющие щеток (наружная часть).
8. Щетки.
9. Статор.
10. Якорь.
11. Рычаг привода.
12. Привод.
13. Ограничительное кольцо.
14. Стопорное кольцо.
15. Ось рычага привода.
16. Винты крепления тягового реле.
17. Передняя крышка.
18. Пластмассовое уплотнительное кольцо крышки.
19. Стяжные шпильки.
20. Резиновая заглушка.
21. Сердечник тягового реле.
22. Возвратная пружина.
23. Уплотнительное кольцо тягового реле.
24. Тяговое реле.
25. Уплотнительная шайба.
26. Регулировочные шайбы.

Замена стартера ВАЗ «классики»

Самая распространенная причина, по которой стартер на «классике» становится неисправным – это неработоспособность втягивающего реле, которым он оснащен. Именно поэтому, поворачивая ключ, водитель будет слышать характерный щелчок. Следовательно, мотор в таком случае не заводится.

Правда, иногда необходимо выполнить полную замену стартера. Но вначале требуется демонтировать старый стартер. Для этого используют ключ на «тринадцать».

Замена стартера состоит из следующих этапов:

1. Снимаем аккумулятор.
2. Потом необходимо обнаружить крепежные элементы.
3. Затем стоит открутить 2 болта.

Потом следует потянуть за стартер и переместить его по направлению вправо. Так он отойдет от прежнего положения и сместится в правую сторону.

• Далее необходимо приподнять левую часть стартера и повернуть его торцом. Он вынимается вверх до упора.
• Поднимать данный элемент транспортного средства следует до того самого момента, пока проводка, расположенная в задней части стартера, не станет доступной, и провода можно будет демонтировать.
• В задней части расположены 2 провода. Один из них фиксируется посредствам стандартной гайки, которую первоначально требуется открутить.

Откручиваем гайку силового провода

В качестве второй гайки служит простой штекер. Его требуется переместить в сторону. Он демонтируется без особых усилий.
Когда стартер свободен, его можно с легкостью снять.

Что же касается монтажа нового стартера, то она осуществляется в обратном порядке. На эту процедуру много времени не понадобится. Рекомендуется выполнять эти действия согласно определенной последовательности.

Иными словами, вначале требуется выполнить подсоединение проводов к стартеру, и только потом осуществить установку на прежнее место. При этом цена нового стартера на шестерку колеблется в диапазоне от 2 до 4 тыс. руб. Все зависит от изготовителя и модификации самого устройства.

Блок предохранителей ВАЗ 2106

Блоки плавких предохранителей цепей электрооборудования (основной и дополнительный) установлены в салоне слева от рулевой колонки под панелью приборов. Номера предохранителей нанесены на крышках блоков. В зависимости от силы максимального тока предохранители имеют разные цвета.

Рассмотрены автомобили ВАЗ 2106 с двигателями 21011, 2103, 2106

Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп- сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы

Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя

Левые фары (дальний свет) и контрольная лампа включения дальнего света

Правые фары (дальний свет)

Левые фары (ближний свет)

Правые фары (ближний свет)

Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя

Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света

Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла

Регулятор напряжения. Обмотка возбуждения генератора

Элемент обогрева заднего стекла

Электродвигатель вентилятора системы охлаждения двигателя

Указатели поворота в режиме аварийной сигнализации

Замена реле стеклоочистителя (PC514)

Реле стеклоочистителя располо­жено в салоне на левой боковине кузова под панелью приборов и предназначено для обеспечения прерывистого режима работы.

Для выполнения работы потребуются два пластмассовых держателя обивки.

1. Сняв уплотнитель с отбортовки передней стойки двери водителя, отверткой поддеваем обивку боковины и снимаем ее, вынимая два держателя из отверстий в боковине (держатели при этом, как правило, разрушаются). Отгибаем шумоизоляцию.

2. Отсоединяем колодку прово­дов реле от жгута. Разъем находит­ся снизу панели приборов

Крестовой отверткой отвора­чиваем два самореза и снимаем реле

Установка выполняется в обратной последо­вательности. Обивку боковины зак­репляем новыми держателями.

Замена реле-прерывателя указателя поворота и аварийной сигнализации (231.3747 или 23.3747)

Реле-прерыватель установлено на перегородке моторного отсека за щитком приборов. Реле предназна­чено для получения прерывистого светового сигнала указателей пово­рота как в режиме аварийной сиг­нализации, так и в режиме указа­ния поворота и контроля исправ­ности ламп указателей поворота. При перегорании лампы, реле уд­ваивает частоту мигания.

1. Снимаем щиток приборов (см. с. 174, «Щиток приборов — снятие и установка»).

2. Торцовым ключом на 10 мм отворачиваем гайку крепления реле. Под гайкой находятся наконечни­ки двух «массовых» проводов.

Отсоединяем от реле колодку проводов

Установка всех снятых деталей выполняется в обратной последо­вательности.

Замена реле включения света фар (90.3747-10 или 113.3747-10)

Два реле включения ближнего и дальнего света установлены в мо­торном отсеке на верхней части правого брызговика.

Крестовой отверткой отвора­чиваем саморез крепления и сни­маем реле. Под кронштейном креп­ления реле дальнего света находится наконечник массового «провода».

А — реле включения дальнего све­та, Б — реле включения ближнего света.

Пометив или запомнив распо­ложение проводов, отсоединяем их от выводов реле. Для удобства мож­но последовательно отсоединяя про­вода, сразу подключать их к исправ­ному реле.
