Снятие ТНВД с 1HD-FTE (Denso V4) фотоотчет
В общем так случилось, что пришлось мне его скинуть. Нигде не нашел порядок работ именно по этому двигателю (может конечно плохо искал, но делал это упорно), поэтому пришлось методом проб и ошибок набивать шишки. В общем к делу:
— ослабляем ролик натяжения вспомогательного ремня, даем слабу на ремне болтом механизма натяжения, и снимаем ремень и сам механизм натяжения (у меня сломан, не обращайте внимания):

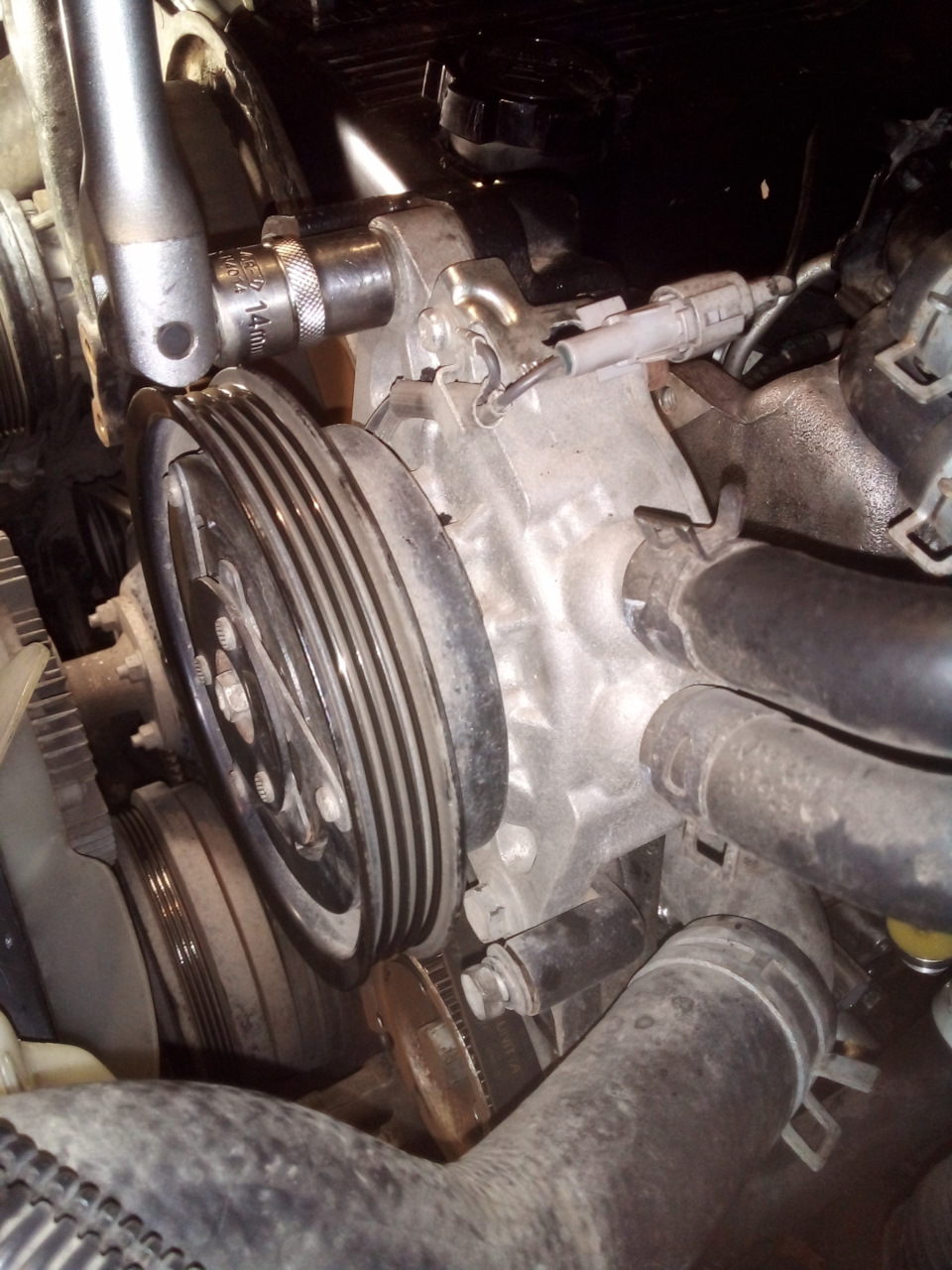

Ключ на 14
Механизм натяжения
— откручиваем кожух и муфту подогрева антифриза (не знаю как по научному называется)

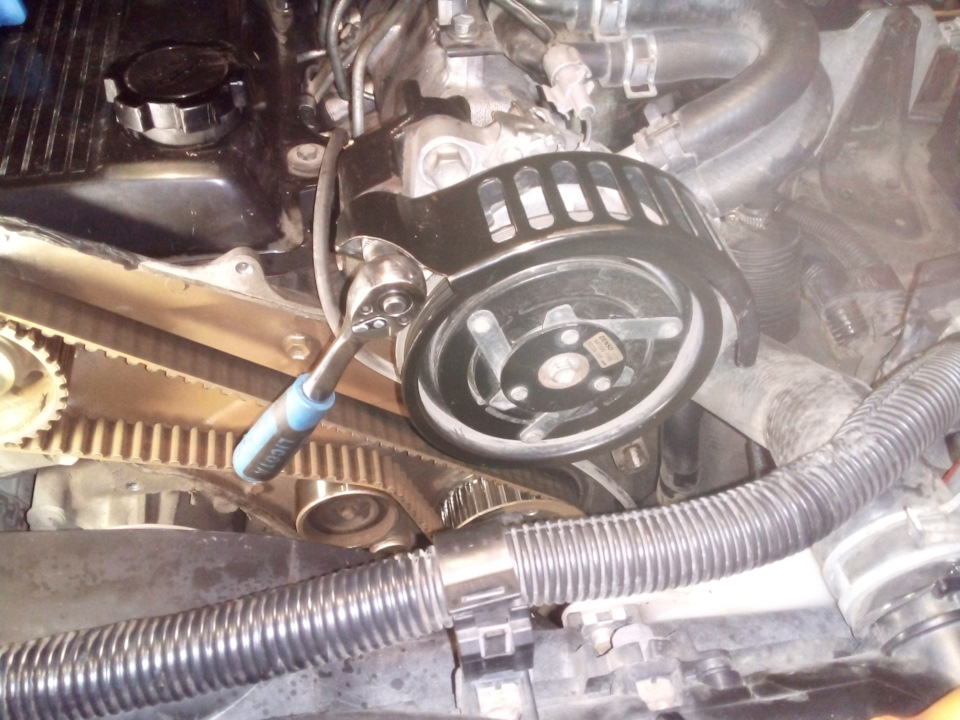

Кожух (2 болта)
Муфта (2 болта)
Отгибаем её в сторону
— откручиваем болты, снимаем крышку ремня ГРМ

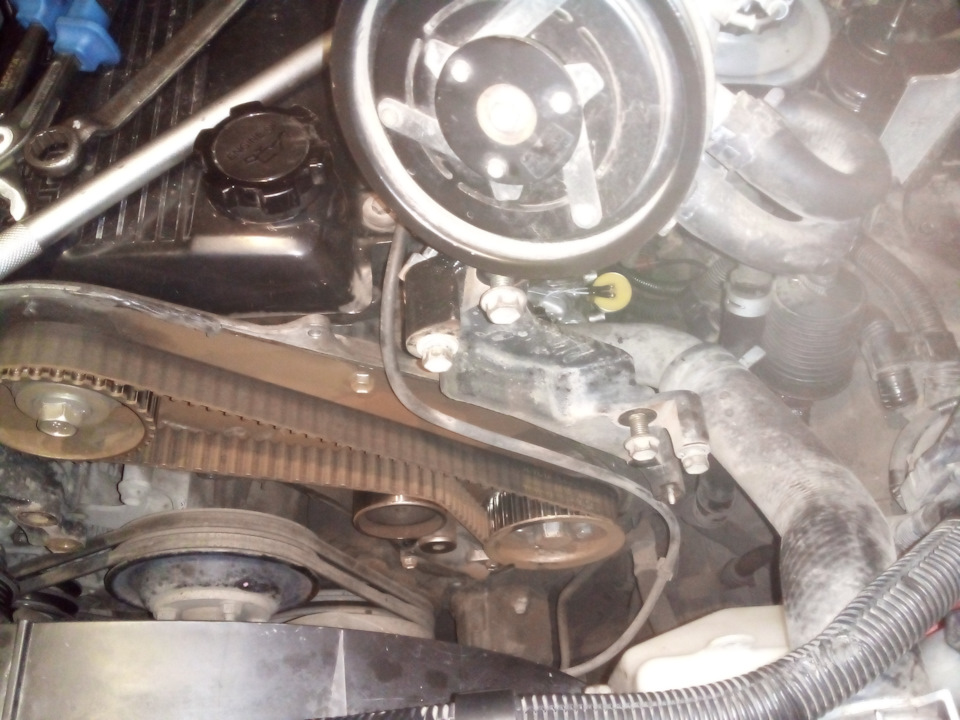

5 или 6 болтов, плохая фотка, низ не видно, а на память не помню, скорректирую попозже.

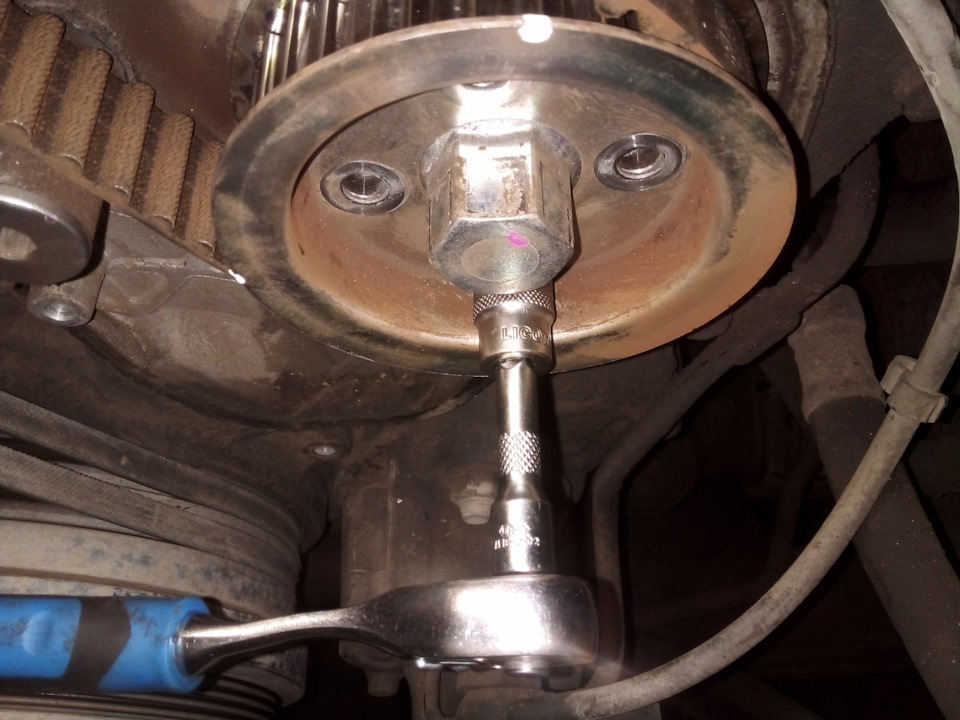

— откручиваем (страниваем) гайку крепления ТНВД:
Вот таким

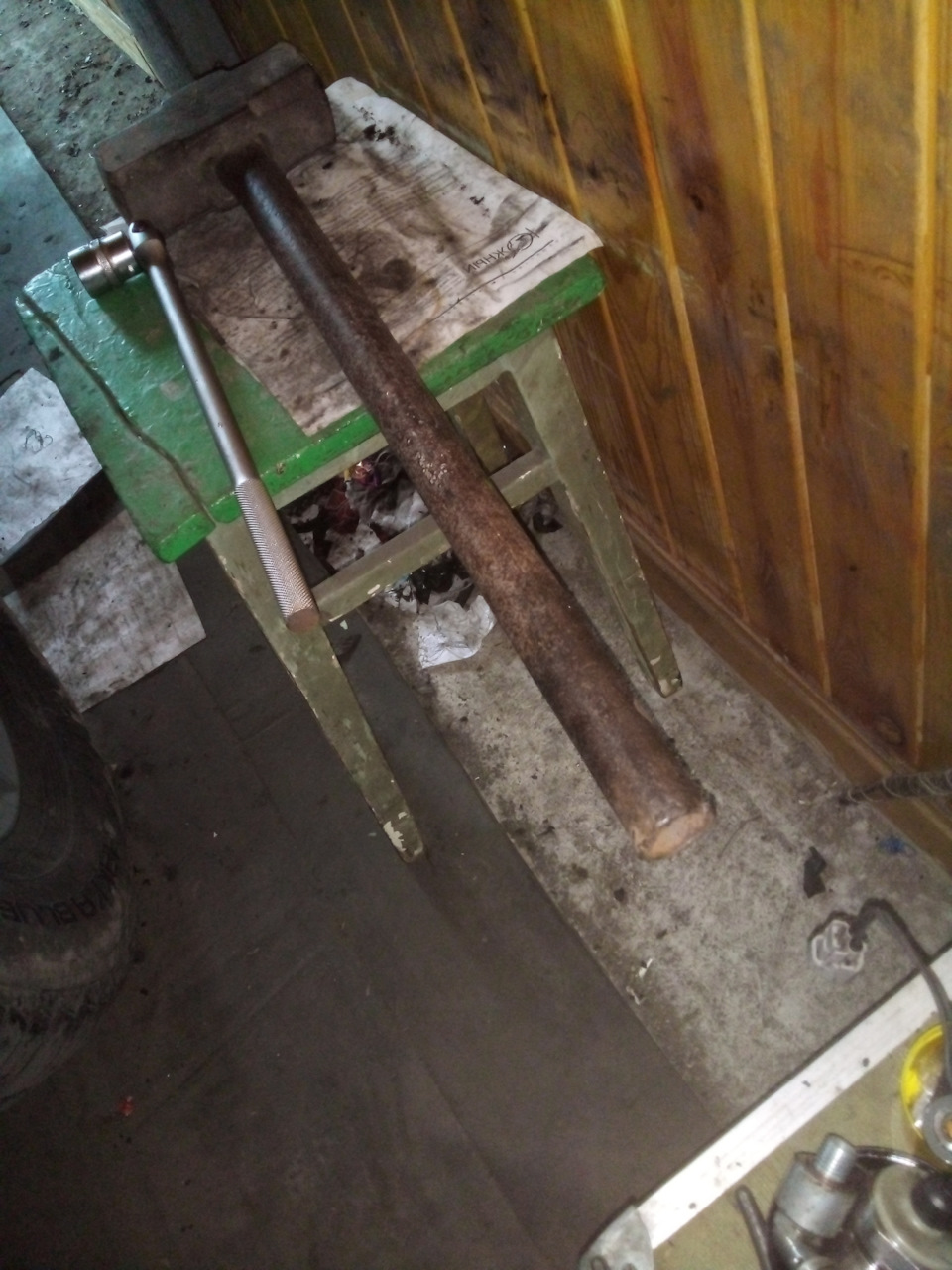

И сорвал гайку. Она на 24. Но не совсем так как на фото…
А с помощью
Гайку эту выкручивать нельзя, она упирается юбкой изнутри в шкив привода ремня ГРМ, если её выкручивать можно сломать шкив.
Смотрел видео, где говорят что это японцы специально сделали, что бы выкручивая эту гайку, можно было сдернуть конус вала ТНВД из приводной шестерни (её не видно, она под лобовиной), но получается не всегда, иногда ломает шкив, иногда резьбу на гайке, короче лучше судьбу не испытывать а воспользоваться съемником, он элементарный, но о нём позже.

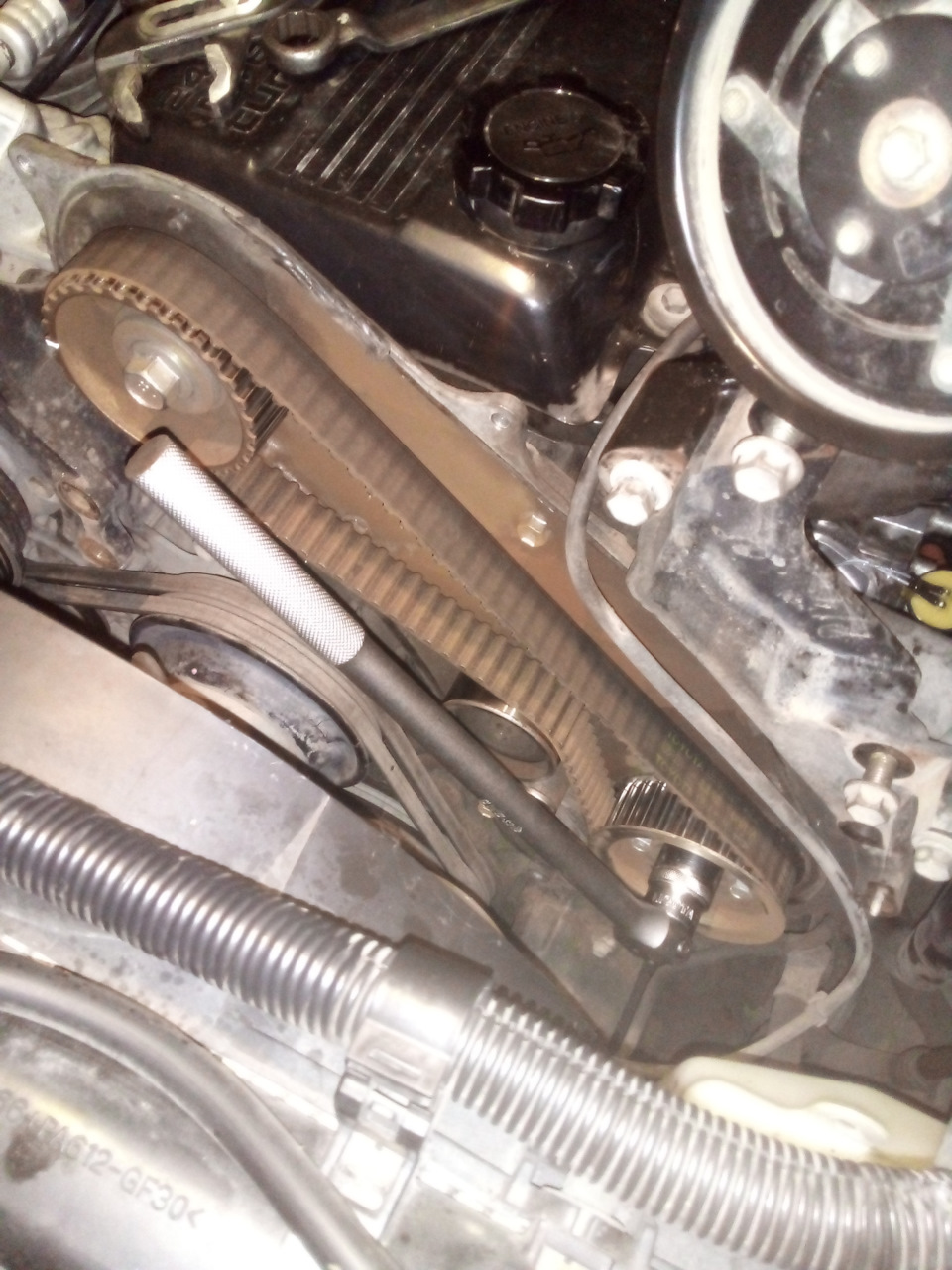

— выставляем метки колена, ТНВД и распредвала. Если при совмещении метки на шкиве коленвала, метки TDC не совпали, то надо повернуть колено еще на 1 оборот.
Метка коленвала, совмещенная с меткой на ДВС (фото сверху) alt=»Фото в бортжурнале Toyota Land Cruiser 100″ /> Метка колена (фото из под машины)
Удобно сначала прокрутить коленвал и пометить все метки на шкивах корректором (лучше видно потом), а уж затем совмещать их.

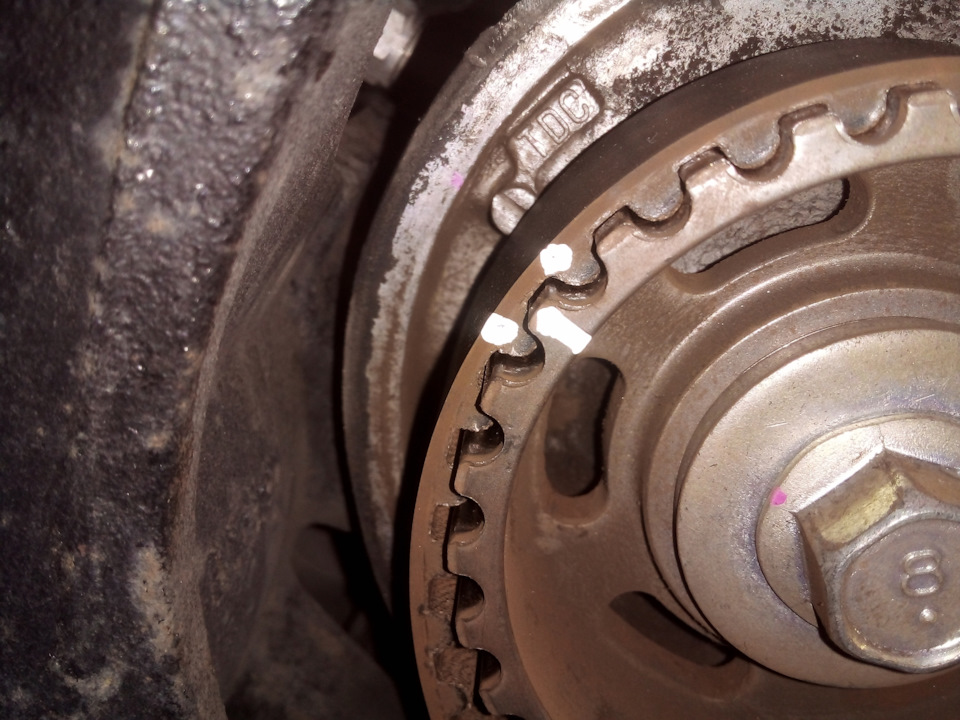

Совмещенная метка шкива ТНВД. Смотрел её делая фото телефоном (или видео), иначе не видно.

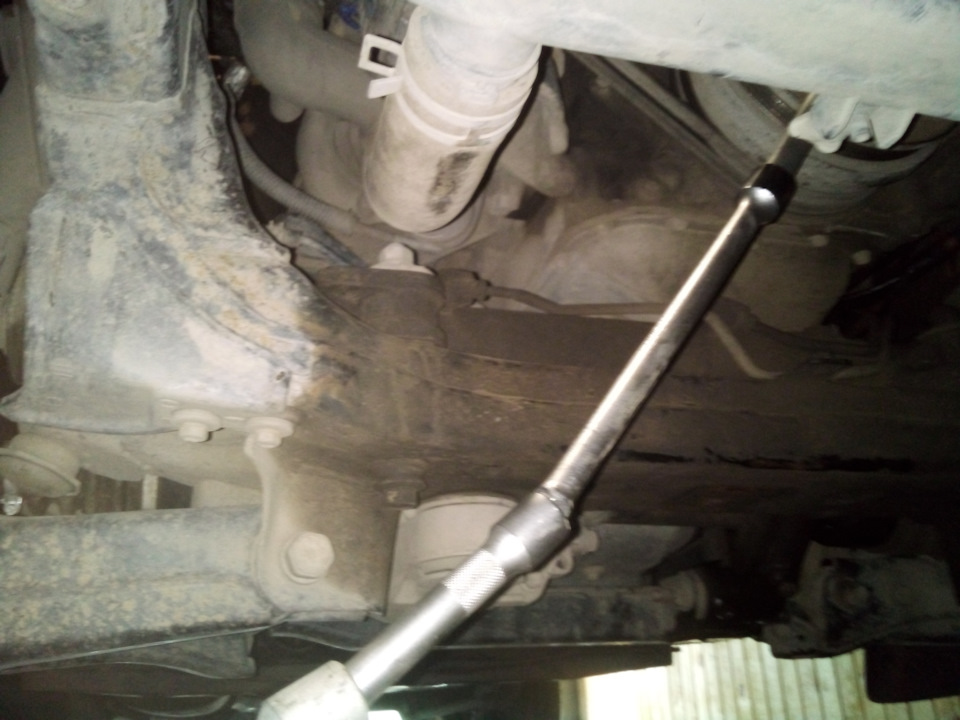

Коленвал крутить пришлось лежа под машиной. Ямы то нет…
— Если ГРМ менятся не будет, рекомендуют его ставить как был, для этого отмечаем как на фото 1 зуб шкива и 2 зуба на ремне ГРМ. Если так сделать на каждом шкиве, то это будет еще и дополнительный контроль выставления шкивов относительно коленвала (те же самые метки что с завода)
Кстати, упомяну одну хитрость, знают её давно, а я только вот из одной автопрограммы узнал…про замену ремня ГРМ: что бы не париться с метками, снимаем крышку, ослабляем натяжитель ремня и разрезаем ремень ВДОЛЬ на половину своей ширины. Половину выкидываем, половина остаестя на месте, держит все шкивы как и было. На освободившуюся половину шкивов одеваем новый ремень. Затем разрезаем и убираем старый и заталкиваем до конца новый. Сам не пробовал и не призываю, но интересно…
Так о чем это я…
— снимаем натяжитель ремня ГРМ (фото нет, выкручиваем 2 болта, сначала правый)
— откручиваем 4 болта крепления шкива привода ГРМ:
-снимаем шкив, убираем ремень, убираем 2 фланца, которые стояли спереди и сзади шкива.

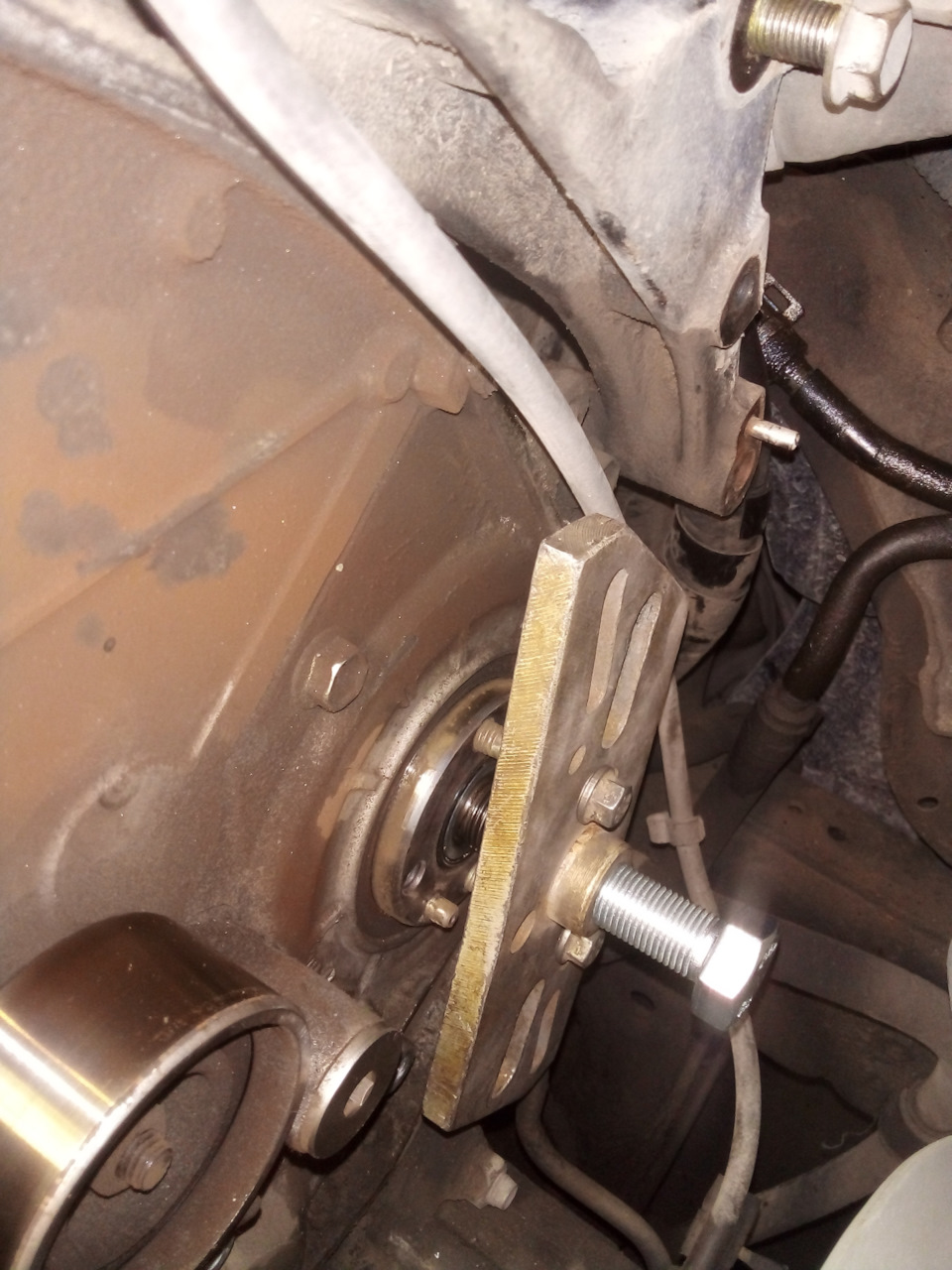

Вид без шкива и фланцев, с установленным съемником (без съёмника что то нет фотографии)
— изготавливаем съемник по размерам одного из фланцев:
Расстояние между отверстиями в съемнике под болты

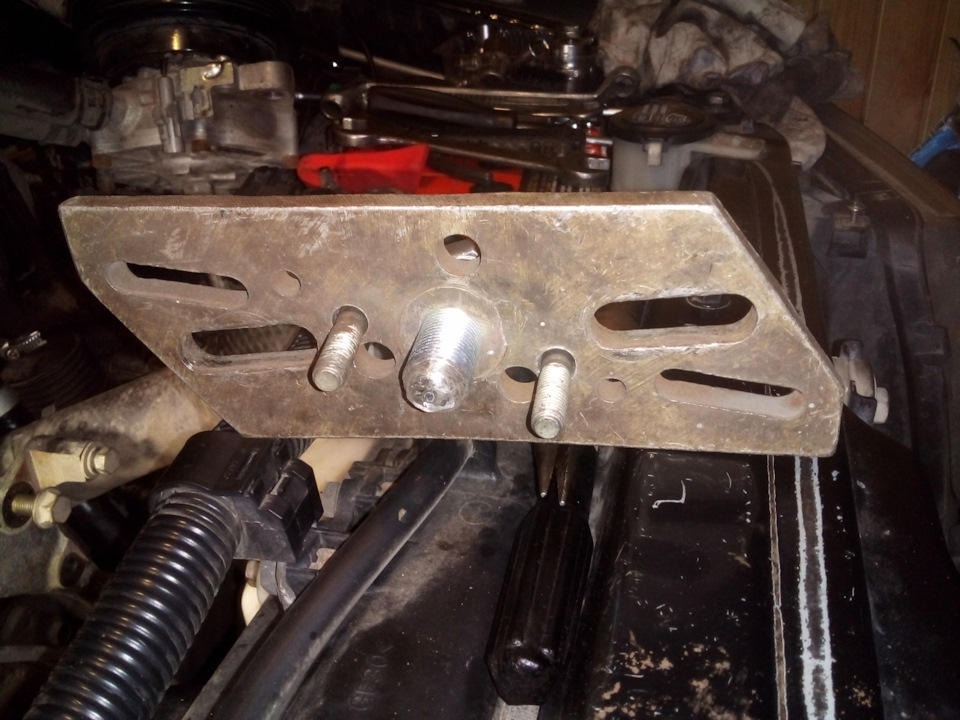

Вот съемник. На весь не смотрите, это старый у меня какой то, его модернизировал просверлив отверстия. По факту нжна только пластина с 4мя отверстиями и с гайкой в середине и болт под неё, желательно что бы у болта шарик упорный в середине был. Ну и 2 а лучше 4 болта М8×1,25
Отверстия под болты делать с запасом по диаметру, что бы была возможность компенсировать неточность измерений и изготовления, а то может не получиться упорным болтом в середину вала ТНВД попасть.
— устанавливаем съемник, прикручивая его 4мя болтами (у меня 2мя, это плохо) в те же отверстия, к которым был прикручен шкив снятый ранее.
На этом оставляем в покое лобовину двигателя и переходим к самому ТНВД со стороны крыла.
ФОТО ДАЛЬНЕЙШИХ РАБОТ НЕ ДЕЛАЛ, ТАК КАК В ТОЙ ЧАСТИ МОТОРА ВСЕ БЫЛО В КАКЕ, И РУКИ СООТВЕТСТВЕННО ТОЖЕ. ПРИ СБОРКЕ ФОТО СДЕЛАЮ И ДОБАВЛЮ.
А пока списком и по памяти:
— снимаем чехол ТНВД (из 2х частей состоит)
-отключаем все штекера от ТНВД и дальше по этой косе, отодвигаем косу в сторону (я её еще и перемотал, хотя может зря, заводится перестал после этого, а может не в ней дело, пока не понятно)
-скручиваем масляный фильтр, откручиваем 1 болт под ванночкой, снимаем её.
-откручиваем штуцера подачи и обратки сверху ТНВД, отверстия от них заглушил колесными шпильками от отцовского крайслера, помыв их конечно.
-скручиваем трубки высокого давления от ТНВД и их пластиковые крепления между собой и их резиновые крепления к впускному коллектору (так у них свобода будет, от форсунок скручивать трубки не стал, вытащить ТНВД хватило и так, как будет ставиться-посмотрим)
-откручиваем пластину крепления ТНВД от самого ТНВД.
-откручиваем кронштейн снизу ТНВД. Если не снять — ТНВД упрется в него когда будешь вытаскивать.

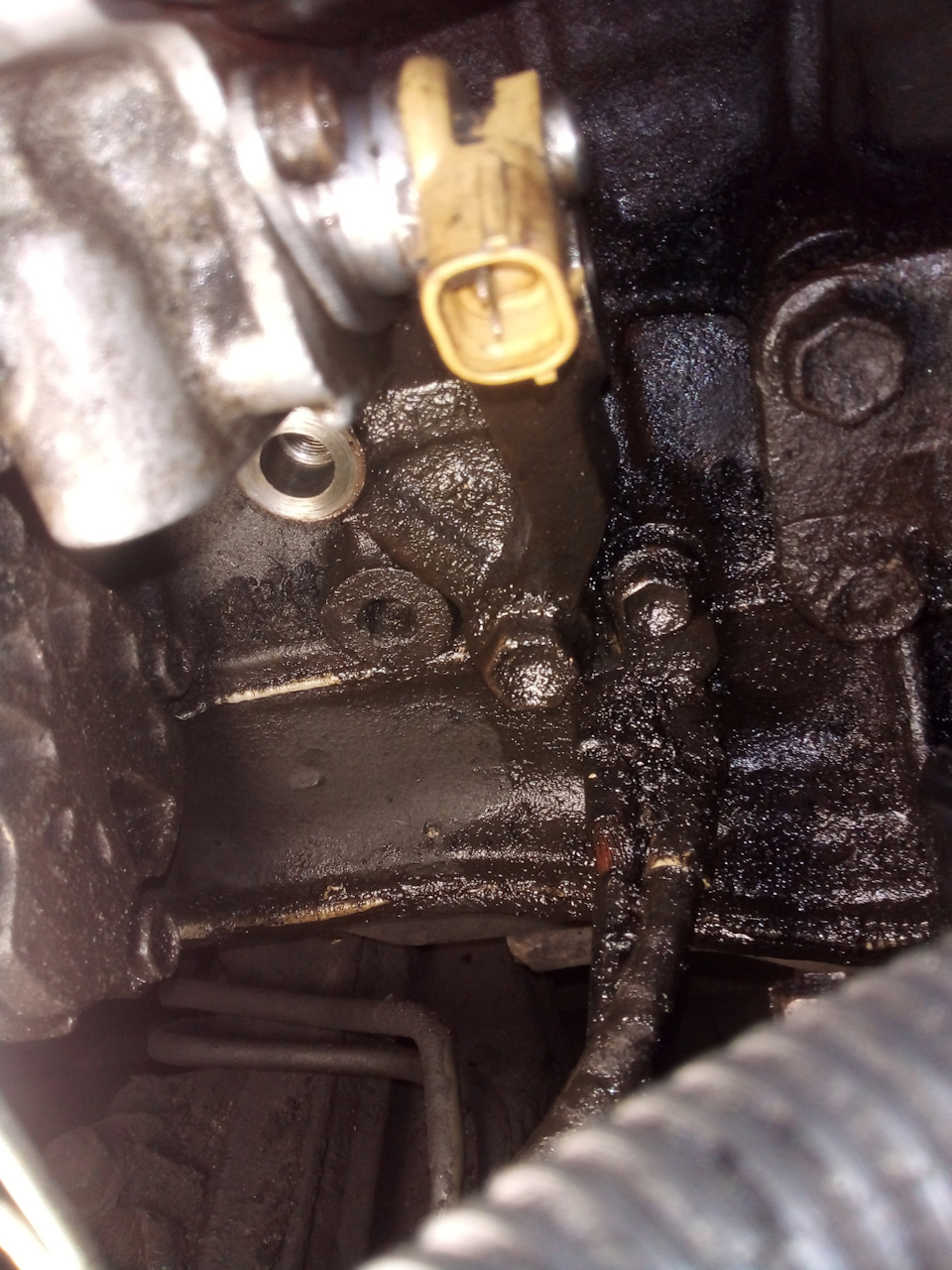

Вот этот кронштейн. Верхний болт уже откручен. Нижний-слева от проводов массы.
— убираем всю губку (виброизоляция это наверное) сзади и снизу ТНВД.
-выкручиваем 2 гайки крепления ТНВД к лобовине видимые нам, и 2 сзади ТНВД. С этими нужен будет удлиннитель определенной длины и трещетка на 1/4 (длину померю и допишу), засовываем это дело между ТНВД И ДВС и спокойно откручиваем.
— даем натяжку на центральный болт съемника до щелчка. Конус вышел. Рекомендуют давать натяжку по чуть, покачивая ТНВД (дал натяжку-покачал, еще дал-опять покачал), бить по съемнику не рекомендуют.
-убираем съемник, вытаскиваем тнвд, раздвигая трубки в стороны.
-на валу ТНВД стоит шпонка, её нельзя потерять. Она служит в том числе как "метка" посадки вала тнвд в приводную шестерню при сборке.

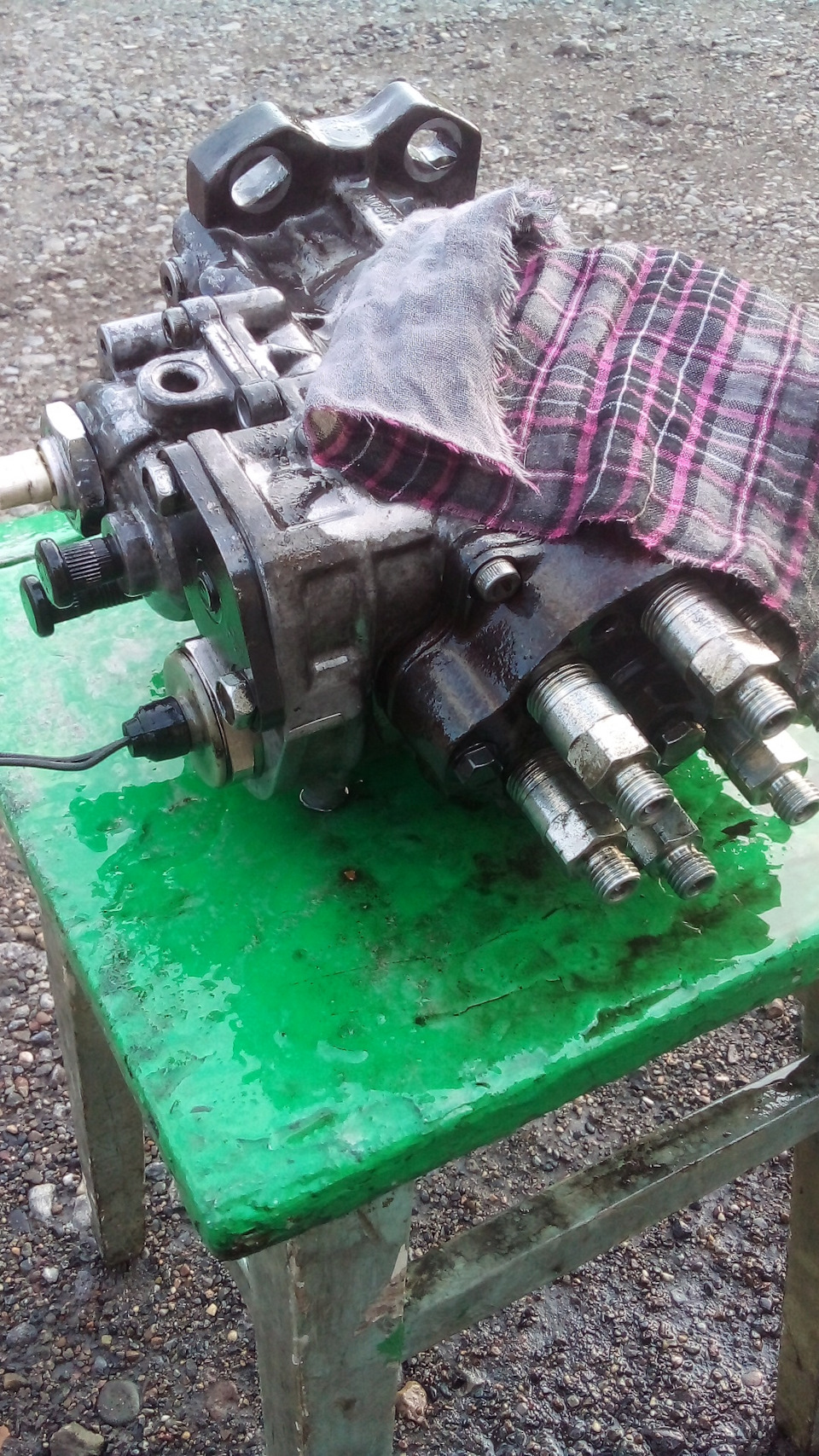

Ну и собственно вот он, зараза.
Дело за малым-узнать почему он не хочет выдавать салярку из себя, жадюга…эх, знать бы еще как он разбирается…а еще б знать как чинится, тогда вообще…
