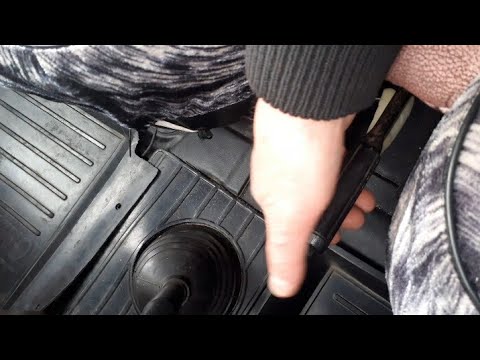

Сколько щелчков ручника должно быть на газели
Ещё с автошколы помню, что инструктор рассказывал про какое-то определённое количество щелчков ручника при затягивании, которое является оптимальным. Сколько их должно быть? И ещё хотелось бы услышать совет — как делается регулировка ручного тормоза на газели?
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверить, отпущен ли рычаг ручного тормоза.
2. Установить автомобиль на подъемнике таким образом, чтобы задние колеса свисали свободно.
3. Разблокировать контргайку (указана стрелкой) регулировки троса ручного тормоза.
4. Полностью отвинтить регулировочную гайку и максимально ослабить тросы ручного тормоза.
5. Проверить, перемещаются ли тросы и рычаги при суппортах без чрезмерного сопротивления.
6. Постепенно натянуть трос, затягивая регулировочную гайку до достижения контакта наконечников тросов с рычагами ручного тормоза на задних суппортах. Рычаги не должны сдвинуться.
7. Проверить, перемещаются ли рычаги на суппортах при переключении рычага ручного тормоза с первого на второй зуб защелки, и заблокировать контргайкой регулировочную гайку.
8. Опустить автомобиль.
Вам нужно добраться до гайки, которая отвечает за регулировку. Это делается с салона, предварительно сняв крышку, которая под рычагом. Именно с её помощью и производится «подтяжка» ручного тормоза.
Не забудьте перед описанной выше процедурой обязательно хорошо прогреть салон (особенно в холодное время года). Иначе рискуете получить проблемы. По поводу количества щелчков — то, если их должно быть в среднем 7. Хотя тут как раз от регулировки зависит — знаю людей, которые к 11 стремяться
Какие 7 щелчков, какие 11. вы чего? Представьте сколько времени у вас будет занимать натягивание этого ручника((( В экстренной ситуации это очень опасно и дорога каждая доля секунды. 3-5 щелчков — это оптимальное значение!
Если ручник не держит — регулировка может и не помочь — я однажды, приехав на ТО, попросил посмотреть ручник. Так вот отрегулировал он был нормально — проблема была возле колеса — одна сторона вообще не держалась ручником. И поэтому, главное, не перетянуть гайку слишком сильно.
Как отрегулировать ручной тормоз на Газели – в нашей новой статье
Регулировка стояночного тормоза своими руками
Следите за натяжением троса – это важно для вашей безопасности
Теперь необходимо установить уравнитель троса в перпендикулярное положение по отношению к оси транспортного средства. Достигается это путём ослабления затяжки гаек крепления тросов. Перемещая гайки по резьбе, вы установите уравнитель в нужное положение, одновременно устранив люфт между ним и наконечниками тросов. После этого контргайки необходимо затянуть.
С завершением описанной процедуры процесс настройки стояночного тормоза ещё не окончен, поскольку необходимо отрегулировать натяжение центрального троса. Для начала поднимите рычаг ручника на один щелчок и вращением регулировочной гайки в месте крепления заднего наконечника троса к уравнителю (предварительно отпустив контргайку) производите натяжку до момента, пока колёса не начнут слегка затормаживаться. После этого опустите рычаг ручного тормоза вниз до упора и от руки покрутите каждое заднее колесо. Правильно отрегулированный ручник не должен препятствовать вращению. Кроме того, при установке автомобиля на стояночный тормоз ход рычага должен составлять 15 щелчков храпового механизма.
Как заменить тросы ручника
Демонтаж второго троса производится аналогичным образом. Что касается установки новых деталей, то для этого вы можете также воспользоваться этой инструкцией, но в обратном порядке. По завершении замены обязательно отрегулируйте стояночный тормоз в соответствии с приведённым в первой части статьи руководством.
Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду или погрузочный пандус высотой Н = 1,25м при длине въезда L = 5 м. Такое соотношение соответствует уклону 25%
При отсутствии такого пандуса для упрощенной проверки стояночного тормоза установите автомобиль на ровной площадке.
Рычаг переключения передач установите в нейтральное положение, поднимите полностью рычаг стояночного тормоза.
Выйдите из автомобиля и попробуйте сдвинуть его с места.
Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза
Регулировка привода стояночного тормоза
Опускаем рычаг стояночного тормоза в крайнее нижнее положение.
Отверткой поддеваем и снимаем две пластиковые заглушки тормозного щита (колеса для наглядности сняты).
Начало движения колодок можно также определить через смотровые окна в щите.
Аналогично регулируем тормозной механизм с другой стороны автомобиля и устанавливаем пластиковые заглушки в тормозные щиты.
Аналогично устраняем люфт у другого наконечника троса.
Затягиваем контргайки обоих тросов. При этом планка уравнителя должна быть перпендикулярна продольной оси автомобиля.
Линейкой или рулеткой замеряем расстояние между уравнителем и передней стенкой кронштейна. Оно должно быть в пределах 144–150 мм.
При необходимости регулируем положение центрального троса аналогично регулировке задних тросов.
В случае если после этого появился люфт между наконечниками задних тросов и уравнителем, повторяем регулировку, описанную выше.
При правильно отрегулированном приводе рычаг стояночного тормоза не должен перемещаться более чем на 15 зубьев сектора (щелчков).
Как отрегулировать ручной тормоз на Газели – в нашей новой статье
Регулировка стояночного тормоза своими руками
Следите за натяжением троса – это важно для вашей безопасности
Теперь необходимо установить уравнитель троса в перпендикулярное положение по отношению к оси транспортного средства. Достигается это путём ослабления затяжки гаек крепления тросов. Перемещая гайки по резьбе, вы установите уравнитель в нужное положение, одновременно устранив люфт между ним и наконечниками тросов. После этого контргайки необходимо затянуть.
С завершением описанной процедуры процесс настройки стояночного тормоза ещё не окончен, поскольку необходимо отрегулировать натяжение центрального троса. Для начала поднимите рычаг ручника на один щелчок и вращением регулировочной гайки в месте крепления заднего наконечника троса к уравнителю (предварительно отпустив контргайку) производите натяжку до момента, пока колёса не начнут слегка затормаживаться. После этого опустите рычаг ручного тормоза вниз до упора и от руки покрутите каждое заднее колесо. Правильно отрегулированный ручник не должен препятствовать вращению. Кроме того, при установке автомобиля на стояночный тормоз ход рычага должен составлять 15 щелчков храпового механизма.
Как заменить тросы ручника
Демонтаж второго троса производится аналогичным образом. Что касается установки новых деталей, то для этого вы можете также воспользоваться этой инструкцией, но в обратном порядке. По завершении замены обязательно отрегулируйте стояночный тормоз в соответствии с приведённым в первой части статьи руководством.
Стояночная тормозная система
Стояночная тормозная система ГАЗ 2705
Рис. 8.7. Стояночная тормозная система: 1 — рычаг; 2 — передний трос; 3 — гайка; 4 — кронштейн; 5 и 8 — задние тросы; 6 — разжимное звено; 7 — рычаг привода; 9 — уравнитель
Стояночная тормозная система (рис. 8.7) имеет механический привод, действующий на тормозные механизмы задних колес.
Привод состоит из рычага 1, переднего троса 2 и задних тросов 5 и 8, соединенных между собой уравнителем 9 и закрепленных на кронштейне 4, приваренном к поперечине рамы. Задние тросы воздействуют на рычаги 7 и разжимные звенья 6, расположенные в тормозных механизмах задних колес.
При воздействии на рычаг 1 через систему тросов 2, 5, 8 и рычагов 7 колодки тормозных механизмов прижимаются к барабанам, затормаживая автомобиль. Рычаг 1 фиксируется при помощи храпового механизма, состоящего из собачки и зубчатого сектора. При этом выключатель, расположенный на кронштейне крепления рычага в кабине, включает на комбинации приборов красную лампу.
Стояночный тормоз не требует ремонта, кроме его регулирования. Следует проверить состояние тросового привода. При повреждениях защитных оболочек или тросов необходимо заменить трос в сборе. При износе деталей фиксации включения стояночного тормоза также необходима их замена.
Регулировка ручника
регулируем ручной тормоз на газели
газель прокачка тормозов, подтяжка ручника
Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах
Автомобиль Газель ГАЗ-3302 и ГАЗ-2705 имеет три независимые тормозные системы: рабочую, запасную и стояночную. Привод рабочей тормозной системы на Газель гидравлический. Она двухконтурная (разделена на передний и задний контуры), с вакуумным усилителем, регулятором давления и датчиком аварийного падения уровня тормозной жидкости в бачке.
Запасная система образована каждым контуром рабочей. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью. Стояночная система – механическая, с тросовым приводом от ручного рычага на тормозные колодки задних колес.
Устройство тормозной системы на Газель ГАЗ-3302 и ГАЗ-2705, рабочая и стояночная тормозная система, особенности конструкции, проверка вакуумного усилителя тормозов.
На автомобилях Газель ГАЗ-3302 и ГАЗ-2705 установлена двухконтурная рабочая тормозная система. Привод системы гидравлический. Для облегчения управления приводом на автомобиле предусмотрен вакуумный усилитель. Тормозные механизмы передних колес дисковые, задних — барабанные.
Узлы и детали тормозной системы на Газель ГАЗ-3302 и ГАЗ-2705.
Схема рабочей тормозной системы на Газель ГАЗ-3302 и ГАЗ-2705.
Диски тормозных механизмов передних колес вентилируемые. Они установлены на ступице и прикреплены к ней шестью болтами. Тормозной суппорт плавающего типа прикреплен двумя болтами к поворотному кулаку. Для защиты рабочих поверхностей диска установлен тормозной щит, препятствующий попаданию грязи и влаги а также обеспечивающий охлаждение диска. Минимально допустимая остаточная толщина накладок передних тормозных колодок 3 мм. Минимально допустимая толщина изношенного диска 19 мм.
Устройство тормозного механизма переднего колеса на Газель ГАЗ-3302 и ГАЗ-2705.
Тормозные колодки тормозного механизма заднего колеса приводятся в действие одним рабочим цилиндром двухстороннего действия. В цилиндр с натягом установлены два разрезных металлических упорных кольца, каждое кольцо соединено с поршнем. Узел поршень-упорное кольцо выполняет роль автоматического устройства, поддерживающего постоянный зазор между фрикционными накладками колодок по мере их износа и рабочей поверхностью барабана при не заблокированном заднем тормозе.
Устройство тормозного механизма заднего колеса на Газель ГАЗ-3302 и ГАЗ-2705.
В тормозном щите предусмотрено отверстие, закрытое заглушкой, для визуального контроля состояния фрикционных накладок тормозных колодок. Минимальная допустимая толщина накладок задних тормозных колодок – 1 мм. Максимально допустимый внутренний диаметр тормозного барабана – 283 мм.
Предельно допустимые и регулировочные размеры тормозной системы на Газель ГАЗ-3302 и ГАЗ-2705.
1. Минимально допустимая толщина фрикционных накладок тормозных колодок, мм:
— тормозного механизма переднего колеса: 3
— тормозного механизма заднего колеса: 1
2. Минимально допустимая толщина тормозного диска, мм: 19
3. Максимально допустимый диаметр барабана тормозного механизма заднего колеса, мм: 283
4. Ход педали тормоза, мм:
5. Зазор между регулировочным болтом и торцом крышки вакуумного усилителя тормозной системы, мм: 1,35-1,65
6. Расстояние между центрами оси стойки и отверстием под ось в кронштейне заднего моста для отладки регулятора давления, мм: 13-17
Вакуумный усилитель рабочей тормозной системы на Газель ГАЗ-3302 и ГАЗ-2705, особенности конструкции.
За счет разрежения во впускной трубе двигателя вакуумный усилитель тормозной системы при торможении создает дополнительное усилие на толкатель поршня главного тормозного цилиндра пропорционально усилию на педали.
Вакуумный усилитель соединен с впускной трубой через шланг и обратный клапан, который удерживает разрежение в усилителе при падении разрежения во впускной трубе двигателя. В передний торец толкателя усилителя ввернут регулировочный болт с контргайкой, обеспечивающий требуемый зазор для правильной работы главного тормозного цилиндра.
Главный тормозной цилиндр рабочей тормозной системы на Газель ГАЗ-3302 и ГАЗ-2705, особенности конструкции.
Полость бачка главного тормозного цилиндра разделена на два отсека каждый из которых питает одну из камер главного цилиндра. В пробке бачка установлен датчик уровня тормозной жидкости. Лампа загорающаяся по его сигналу, показывает, что герметичность тормозной системы нарушена. При отсутствии утечек жидкости ее уровень в бачке главного тормозного цилиндра должен находиться между метками МАХ и MIN. По мере изнашивания тормозных накладок уровень понижается.
Регулятор давления рабочей тормозной системы на Газель ГАЗ-3302 и ГАЗ-2705, особенности конструкции.
Регулятор давления при торможении корректирует давление тормозной жидкости в рабочих цилиндрах тормозных механизмов задних колес. Исключая возможность блокировки задних колес раньше передних. Регулятор закреплен на раме и через нагрузочную пружину реагирует на нагрузку воспринимаемую задним мостом.
Устройство стояночной тормозной системы на Газель ГАЗ-3302 и ГАЗ-2705, особенности конструкции.
Стояночная тормозная система механическая, с тросовым приводом от рычага, установленного в кабине водителя, к тормозным механизмам задних колес. При воздействии на рычаг через систему тросов и рычагов колодки тормозных механизмов прижимаются к барабанам, затормаживая автомобиль.
Детали стояночной тормозной системы на Газель ГАЗ-3302 и ГАЗ-2705.
Рычаг фиксируется в поднятом положении с помощью храпового механизма, состоящего из собачки и зубчатого сектора. При поднятом рычаге выключатель, расположенный на кронштейне крепления рычага, включает контрольную лампу в комбинации приборов.
Трубопроводы тормозной системы на Газель ГАЗ-3302 и ГАЗ-2705 с двигателями ЗМЗ-4063, ЗМЗ-40522 и ГАЗ-5602.
Проверка работы вакуумного усилителя тормозов рабочей тормозной системы на Газель ГАЗ-3302 и ГАЗ-2705.
Проверяйте работоспособность вакуумного усилителя, если повысилось усилие нажатия на педаль тормоза. Для этого несколько раз нажмите на педаль тормоза до упора при неработающем двигателе и, удерживая педаль в нажатом положении, пустите двигатель. Из-за перепада давления в полостях усилителя тормозная педаль должна переместиться вперед.
Если этого не происходит, проверьте герметичность соединений шланга вакуумного усилителя и при необходимости устраните подсос воздуха. Если и это не даст положительного результата, то усилитель неисправен и его необходимо заменить.
Проверка герметичности вакуумного усилителя тормозов рабочей тормозной системы на Газель ГАЗ-3302 и ГАЗ-2705.
Для того чтобы проверить герметичность вакуумного усилителя, откройте капот и пустите двигатель на 1 минуту. Приблизительно через 30 секунд после того, как двигатель был заглушен, нажмите два раза на тормозную педаль. При этом должно прослушиваться характерное шипение входящего в усилитель воздуха. В противном случае усилитель замените.
Продуйте шланг с обратным клапаном с обоих концов. Воздух должен проходить только со стороны обратного клапана. В противном случае замените обратный клапан.
Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду или погрузочный пандус высотой Н = 1,25м при длине въезда L = 5 м. Такое соотношение соответствует уклону 25%
При отсутствии такого пандуса для упрощенной проверки стояночного тормоза установите автомобиль на ровной площадке.
Рычаг переключения передач установите в нейтральное положение, поднимите полностью рычаг стояночного тормоза.
Выйдите из автомобиля и попробуйте сдвинуть его с места.
Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза
Регулировка привода стояночного тормоза
Опускаем рычаг стояночного тормоза в крайнее нижнее положение.
Отверткой поддеваем и снимаем две пластиковые заглушки тормозного щита (колеса для наглядности сняты).
Начало движения колодок можно также определить через смотровые окна в щите.
Аналогично регулируем тормозной механизм с другой стороны автомобиля и устанавливаем пластиковые заглушки в тормозные щиты.
Аналогично устраняем люфт у другого наконечника троса.
Затягиваем контргайки обоих тросов. При этом планка уравнителя должна быть перпендикулярна продольной оси автомобиля.
Линейкой или рулеткой замеряем расстояние между уравнителем и передней стенкой кронштейна. Оно должно быть в пределах 144–150 мм.
При необходимости регулируем положение центрального троса аналогично регулировке задних тросов.
В случае если после этого появился люфт между наконечниками задних тросов и уравнителем, повторяем регулировку, описанную выше.
При правильно отрегулированном приводе рычаг стояночного тормоза не должен перемещаться более чем на 15 зубьев сектора (щелчков).
Ремонт и регулировка стояночного тормоза автомобиля Газель
Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду или погрузочный пандус высотой Н = 1,25 м при длине въезда L = 5 м.
Такое соотношение соответствует уклону 25%
При отсутствии такого пандуса для упрощенной проверки стояночного тормоза установите автомобиль на ровной площадке.
Рычаг переключения передач установите в нейтральное положение, поднимите полностью рычаг стояночного тормоза.
Выйдите из автомобиля и попробуйте сдвинуть его с места.
Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза
Разборка механизма стояночного тормоза
Работать удобнее на смотровой канаве.
Опускаем рычаг стояночного тормоза вниз до упора.
Расшплинтовываем и вынимаем ось уравнителя.
Двумя ключами «на 24» расконтриваем гайки заднего крепления оболочки центрального троса и полностью отворачиваем крайнюю гайку.
Ключом «на 10» отворачиваем болт крепления троса к кронштейну поперечины.
Отсоединяем трос от основного кронштейна
Отсоединяем трос от дополнительного кронштейна.
Снимаем сиденье водителя.
Ключом «на 24» отворачиваем на 2–3 оборота гайку переднего крепления центрального троса.
Приподнимаем край коврика и ключом «на 10» отворачиваем шесть гаек крепления механизма к полу
Снимаем разъем с выключателя сигнализатора стояночного тормоза
Снимаем кронштейн троса.
Расшплинтовываем ось рычага
Вынимаем ось рычага
Извлекаем из рычага ось троса
Извлекаем сам трос
Собираем механизм в обратной последовательности, смазав любой пластичной смазкой оси рычага и троса. После установки проводим регулировку привода.
Замена тросов привода стояночного тормоза
При необходимости (коррозия, повреждение) заменяем тросы привода стояночного тормоза для чего:
- — снимаем задние колеса;
- — снимаем тормозные барабаны и колодки (см. Замена тормозного барабана и колодок задних колес).
Головкой «на 12» отворачиваем два болта крепления троса к тормозному щиту.
Вынимаем трос из отверстия в щите.
Двумя ключами «на 22» ослабляем затяжку регулировочных гаек наконечника троса.
Отворачиваем крайнюю гайку с резьбовой части наконечника.
Вынимаем трос из прорези в кронштейне.
Плоскогубцами расшплинтовываем ось уравнителя
Опустив, уравнитель вниз, снимаем с него трос. Аналогично отсоединяем второй трос
Устанавливаем тросы в обратной последовательности, после чего регулируем привод.
Регулировка привода стояночного тормоза
Опускаем рычаг стояночного тормоза в крайнее нижнее положение.
Отверткой поддеваем и снимаем две пластиковые заглушки тормозного щита (колеса для наглядности сняты).
Головкой «на 17» ослабляем на 1–2 оборота гайку эксцентрика тормозного механизма.
Длинной головкой «на 9» или специальным трубчатым ключом поворачиваем болт эксцентрика до тех пор, пока не станет ощущаться сопротивление вращению, которое вызвано разжатием колодок.
Начало движения колодок можно также определить через смотровые окна в щите.
Головкой «на 17» затягиваем гайку эксцентрика моментом 2,4–3,5 кгс.м.
При этом удерживаем болт от проворота головкой «на 9».
Аналогично регулируем тормозной механизм с другой стороны автомобиля и устанавливаем пластиковые заглушки в тормозные щиты.
Устраняем люфт между наконечниками тросов и впадинами на уравнителе, для чего:
— двумя ключами «на 24» ослабляем затяжку гаек крепления оболочки троса и, перемещая гайки по резьбовой части оболочки, добиваемся устранения люфта между наконечником троса и впадиной на уравнителе
Аналогично устраняем люфт у другого наконечника троса.
Затягиваем контргайки обоих тросов.
При этом планка уравнителя должна быть перпендикулярна продольной оси автомобиля
Линейкой или рулеткой замеряем расстояние между уравнителем и передней стенкой кронштейна.
Оно должно быть в пределах 144–150 мм.
При необходимости регулируем положение центрального троса аналогично регулировке задних тросов.
В случае если после этого появился люфт между наконечниками задних тросов и уравнителем, повторяем регулировку, описанную выше.
При правильно отрегулированном приводе рычаг стояночного тормоза не должен перемещаться более чем на 15 зубьев сектора (щелчков).
На Газели сколько должно быть щелчков ручника?
Ручник, или стояночный тормоз, на ГАЗели является одной из важных технических особенностей, которая играет важную роль в безопасности при парковке или остановке автомобиля. Правильно установленный ручник может предотвратить случайное движение транспортного средства, помочь держать его на месте на склоне и защитить автомобиль от дополнительного износа.
Сколько щелчков ручника должно быть?
На ГАЗели, как и на многих других автомобилях, для правильной работы ручника обычно требуется от 5 до 8 щелчков. Количество щелчков зависит от того, насколько хорошо и эффективно кабель ручника натянут.
Как правило, владельцам ГАЗели рекомендуется натягивать кабель ручника до тех пор, пока его подъемник не станет труднее поворачиваться вниз после каждого щелчка. При достижении этой точки, кабель должен быть надежно закреплен рычагом ручника в покоящемся положении.
Проверка эффективности ручника
Для того чтобы убедиться, что ручник работает правильно, можно выполнить следующие шаги:
- Передвиньте рычаг ручника от покоящегося положения на несколько щелчков и убедитесь, что ГАЗель находится на месте и движение ограничено.
- Попробуйте толкнуть автомобиль и убедитесь, что он не двигается.
- После этого, аккуратно отпустите ручник и убедитесь, что он может отозваться без усилий и свободно опускается.
Если ручник ГАЗели обладает необходимым количеством щелчков, автомобиль будет надежно удерживаться на месте, а индикатор на приборной панели покажет, что ручник активен.
Заключение
Ручник ГАЗели является важным механизмом, который нужно правильно настроить для обеспечения безопасности и комфорта вашего автомобиля. Используйте руководство производителя и регулярно проверяйте состояние ручника, чтобы быть уверенным в его эффективности.
Тормозные механизмы задних колес ГАЗ 2705 / 3302 Газель с 1994 года
1. Рычаг движется более, нежели на 15 зубцов (это можно определить по характерным щелчкам).
2. Поломка элементов частей тормозного механизма.
Регулировка ручного тормоза на газели производится в несколько этапов.
- Рычаг ручника нужно зафиксировать в предельном положении внизу.
- Чтобы получить возможность ремонтировать тормозной механизм, нужно снять заглушки (это можно сделать отверткой).
- Затем нужно на 2 щелчка отпустить гайку эксцентрика.
- После этого раздвигаются тормозные колодки до заторможения барабана. Потом болт нужно провернуть в противоположном направлении, чтобы тормозные колодки двигались против вращения барабана.
- Проконтролировать весь процесс можно сквозь смотровые окна, которые находятся внизу тормозного щита.
- После этого нужно затянуть гайку эксцентрика, главное – не провернуть эксцентрик. Так регулируется ручной тормоз с другого бока машины.
- В конце возвращают на место пластмассовые заглушки. Теперь уравнитель устанавливают под углом 90 относительно оси машины, для чего нужно ослабить крепежные гайки. Затем фиксируют его контргайками.
- После этого ручник на «Газели» нужно установить в положении «1 щелчок». Поворачивая гайку заднего конца, смещают трос до торможения свободного хода колеса. Потом затягиваются фиксирующие гайки и отключается ручник.
Регулировка стояночного тормоза газель 3302
Если вы являетесь счастливым обладателем автомобиля «Газель» и заметили, что свободный ход (количество щелчков) рычага стояночного тормоза увеличен донельзя, эта информация пригодится. В машине есть неисправности, которые на скорость не влияют, но имеют не менее важные функции.
Вообще, в советско-российских грузовых автомобилях ручник с механическим приводом – это нечто абстрактное и о нем никогда не вспоминают до тех пор, пока не придет время воспользоваться и не возникнет вопрос, как развести колодки на «Газели».
Регулировка ручного тормоза на Газели
Но бывают случаи, когда профессиональный ремонт недоступен, и работу произвести нужно самостоятельно, поэтому нужно знать, как отрегулировать ручник на «Газели». Эта операция нужна в следующих случаях:
Разборка механизма стояночного тормоза
Бывалые водители не будут спорить, ручник необходим. Да, им не стоит пользоваться в межсезонье, когда столбик термометра с одинаковой вероятностью может находиться и выше, и ниже нуля. Но, например, при отказе рабочей тормозной системы вся надежда, в первую очередь, приходится на стояночный тормоз и лишь потом — на торможение двигателем. В случае отказа обеих систем в особо аварийных ситуациях не стоит пренебрегать такими «средствами» торможения, как сугроб или кусты.
По мере износа задних тормозных колодок эффективность ручника снижается. Именно его, так как рабочие тормоза способности не теряют. Даже наоборот, педаль становится информативнее, а само торможение плавнее. Решение простое – узнать, как правильно развести колодки на «Газели», а затем подтянуть трос привода ручника.
Данная операция не является сложной, и ее сможет выполнить любой водитель. Если же нет уверенности в своих действиях, то нужно обратиться к специалистам.
Работать удобнее на смотровой канаве.
Опускаем рычаг стояночного тормоза вниз до упора.
Расшплинтовываем и вынимаем ось уравнителя.
Двумя ключами «на 24» расконтриваем гайки заднего крепления оболочки центрального троса и полностью отворачиваем крайнюю гайку.
Ключом «на 10» отворачиваем болт крепления троса к кронштейну поперечины.
Отсоединяем трос от основного кронштейна
Отсоединяем трос от дополнительного кронштейна.
Ключом «на 24» отворачиваем на 2–3 оборота гайку переднего крепления центрального троса.
Приподнимаем край коврика и ключом «на 10» отворачиваем шесть гаек крепления механизма к полу
Снимаем разъем с выключателя сигнализатора стояночного тормоза
Снимаем кронштейн троса.
Расшплинтовываем ось рычага
Как работает ручник?
Когда водитель активирует ручник, либо потянув рукоятку между передними сиденьями (3), либо нажав педаль стояночного тормоза под приборной панелью, трос (12), идущий к задней части автомобиля, натягивается, воздействуя на тормозные колодки. Когда же водитель опускает ручку, возвратная пружина (11) помогает вернуть тормозную систему в нормальную конфигурацию.
Сама система достаточно простая и банальная – рукоятка стояночного тормоза соединена с тросом в специальной пластиковой оболочке, в которой он может свободно двигаться. Этот трос идет до регулировочного болта, который можно ослаблять или затягивать. Дальше он разделяется на два тросика, которые идут к тормозам на задних колесах.
Простыми словами – активируя ручник, трос натягивается и сводит колодки вместе, которые уже и обеспечивают фиксацию авто.
Когда возникает необходимость в регулировке?
Показаниями к регулировке являются: ход рычага на 20 зубьев и более (определяется по соответствующему количеству щелчков); ремонт или замена элементов, относящихся к тормозному механизму.
Наличие любого из указанных обстоятельств свидетельствует о необходимости регулировки. Цель – добиться перемещения рычага не более, чем на 15 щелчков – именно это значение является оптимальным для всех модификаций «Газели».
Показаниями к регулировке являются: ход рычага на 20 зубьев и более (определяется по соответствующему количеству щелчков); ремонт или замена элементов, относящихся к тормозному механизму.
Наличие любого из указанных обстоятельств свидетельствует о необходимости регулировки. Цель – добиться перемещения рычага не более, чем на 15 щелчков
– именно это значение является оптимальным для всех модификаций «Газели».
Толщина задних колодок газель
В автомобиле три тормозные системы:
— рабочая с двухконтурным приводом (раздельным торможением осей), который действует на тормоза всех колес;
— запасная, функцию которой может выполнять каждый контур рабочей тормозной системы;
— стояночная, которая действует на тормозные механизмы задних колес.
Рабочая тормозная система гидравлическая, двухконтурная (разделена на передний и задний контуры), с вакуумным усилителем, регулятором давления и датчиком аварийного падения уровня тормозной жидкости в бачке.
Запасная система образована каждым контуром рабочей.
При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.
Стояночная система – механическая, с тросовым приводом от ручного рычага на тормозные колодки задних колес.
Тормозные механизмы передних колес дисковые, с однопоршневой плавающей скобой (при торможении поршень прижимает внутреннюю колодку к диску, а скоба, смещаясь в противоположном направлении, прижимает наружную).
Минимально допустимая остаточная толщина накладок передних тормозных колодок 3 мм.
Диски вентилируемые, установлены на ступицах и крепятся к ним шестью болтами.
Минимально допустимая толщина изношенного диска 19 мм.
Скоба состоит из основания, которое крепится двумя болтами к поворотному кулаку и корпуса, связанного с основанием через направляющие пальцы.
Тормозной цилиндр выполнен в корпусе скобы; с наружной стороны для защиты от грязи он закрыт резиновым чехлом (пыльником).
Внутри цилиндра имеется проточка, в которую вставлено уплотнительное кольцо (манжета). Когда при торможении поршень выдвигается из цилиндра, это кольцо слегка скручивается и после окончания торможения стремится вернуть поршень в исходное положение.
За счет этого поддерживается постоянный минимальный зазор между диском и тормозными колодками. На цилиндре имеется клапан для прокачки системы.
Тормозные механизмы задних колес барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном.
В цилиндр с натягом вставлены упорные кольца, ограничивающие свободный ход поршней (после окончания торможения), за счет чего поддерживается постоянный зазор между колодками и барабаном.
По мере износа колодок кольца сдвигаются на величину износа.
В верхней части тормозных колодок расположены эксцентрики для регулировки положения колодок после их замены.
Минимальная допустимая толщина накладок задних тормозных колодок – 1 мм.
Максимально допустимый внутренний диаметр тормозного барабана – 283 мм.
Главный тормозной цилиндр с двухсекционным бачком и датчиком аварийного падения уровня тормозной жидкости крепится к вакуумному усилителю.
Поршни в цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие тормозные механизмы задних колес, другой поршень – передних.
При отсутствии утечек жидкости ее уровень в бачке главного тормозного цилиндра должен находиться между метками МАХ и MIN.
По мере изнашивания тормозных накладок уровень понижается.
В случае нарушения герметичности тормозной системы срабатывает датчик и на щитке приборов загорается лампа-сигнализатор красного цвета. В этом случае доливать жидкость можно только после устранения неисправности.
Вакуумный усилитель расположен между педальным узлом и главным тормозным цилиндром и крепится к кронштейну на четырех шпильках.
Для увеличения тормозного усилия используется разрежение во впускном трубопроводе двигателя, с которым усилитель соединен шлангом.
Усилитель неразборной конструкции, при выходе из строя он заменяется.
Регулятор давления крепится к левому лонжерону рамы.
Он корректирует давление тормозной жидкости в контуре тормозов задних колес, в зависимости от загрузки автомобиля, что повышает курсовую устойчивость при торможении.
Отслеживая через нагрузочную пружину загрузку задней оси, он ограничивает давление жидкости в заднем тормозном контуре.
При выходе из строя регулятор заменяется. После замены регулятора или элементов задней подвески необходимо заново отрегулировать положение нагрузочной пружины относительно заднего моста.
Автомобиль Газель ГАЗ-3302 и ГАЗ-2705 имеет три независимые тормозные системы: рабочую, запасную и стояночную. Привод рабочей тормозной системы на Газель гидравлический. Она двухконтурная (разделена на передний и задний контуры), с вакуумным усилителем, регулятором давления и датчиком аварийного падения уровня тормозной жидкости в бачке.
Запасная система образована каждым контуром рабочей. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью. Стояночная система – механическая, с тросовым приводом от ручного рычага на тормозные колодки задних колес.
Устройство тормозной системы на Газель ГАЗ-3302 и ГАЗ-2705, рабочая и стояночная тормозная система, особенности конструкции, проверка вакуумного усилителя тормозов.
На автомобилях Газель ГАЗ-3302 и ГАЗ-2705 установлена двухконтурная рабочая тормозная система. Привод системы гидравлический. Для облегчения управления приводом на автомобиле предусмотрен вакуумный усилитель. Тормозные механизмы передних колес дисковые, задних — барабанные.
Как заменить тросы ручника
Если регулировка ручного тормоза «Газель» оказалась недостаточно эффективной либо вовсе ни к чему не привела, следовательно, придётся поменять тросы привода тормозных колодок. Помимо критического растяжения троса, его следует менять, если во время внешнего осмотра выявлены повреждения. И также показателем для замены служит коррозия и заклинивание троса в защитной оболочке.
Для того чтобы успешно справиться с задачей, подготовьте два ключа на «22», головку на «12» и плоскогубцы. Мы же, свою очередь, расскажем, как поменять трос ручника на «Газели»:
- Поднимите заднюю часть машины, чтобы демонтировать задние колёса и тормозные барабаны с колодками.
- Воспользовавшись головкой на «12», открутите два болта, которыми защитная оболочка прикреплена к щитку тормозного механизма.
- После того как выведите трос гнезда в тормозном щите, нужно переместиться к уравнителю тросов и ключами на «22» ослабить контргайку и регулировочную гайку.
- Далее, следует полностью выкрутить крайнюю гайку, что позволит вывести трос из прорези кронштейна;
- После этого расшплинтуйте ось уравнителя, воспользовавшись плоскогубцами, после чего снимите шайбу и извлеките ось.
- Теперь необходимо отпустить уравнитель, чтобы снять с него трос привода.
Демонтаж второго троса производится аналогичным образом. Что касается установки новых деталей, то для этого вы можете также воспользоваться этой инструкцией, но в обратном порядке. По завершении замены обязательно отрегулируйте стояночный тормоз в соответствии с приведённым в первой части статьи руководством.
Регулировка
- Все манипуляции производятся в положении, когда ручной тормоз «выключен»
(рычаг зафиксирован в крайнем нижнем положении). Для доступа к тормозному механизму снимаются пластмассовые заглушки расположенные на тормозном щите. Достаточно поддеть их отверткой; - Затем производится ослабление гайки
эксцентрика (не более, чем на 2 оборота). Дальнейшие действия состоят в раздвигании тормозных колодок – до позиции, при которой барабан затормаживается, после чего болт проворачивается в противоположную сторону, в результате тормозные колодки движутся во встречном направлении. Движение производится до тех пор, пока барабан не начнет вращаться; - Контроль за процессом осуществляется через смотровые окна, расположенные в нижней части тормозного щита;
- По окончании операции гайка эксцентрика затягивается с разумным усилием. Важно при этом не допустить проворот эксцентрика;
- Аналогичным образом производится регулировка тормозного механизма с другой стороны автомобиля, после чего пластмассовые заглушки устанавливаются на место.
Следующий этап:
установка уравнителя в положении «перпендикулярно» по отношению к оси автомобиля. Для этого необходимо ослабить гайки крепления, они перемещаются по резьбе до достижения нужного положения уравнителя. Положение фиксируется с помощью контргаек.
производится установка ручника в положение «один щелчок». Вращением гайки заднего конца (оболочка центрального троса) достигается перемещение троса в переднее положение – до момента притормаживания свободного хода колес. Затянув – с умеренным усилием – фиксирующие гайки, отключаем стояночный тормоз.
