Замена экономайзера ВАЗ 2107 своими руками

Классические автомобили ВАЗ с карбюраторным двигателем комплектовались устройством, которое называется экономайзер. Диагностировать неисправность и заменить это устройство своими руками довольно просто.

Назначение экономайзера ВАЗ 2107

Полное название экономайзера — экономайзер принудительного холостого хода (ЭПХХ). Из названия ясно, что его основная функция — регулировка подачи топлива в камеры сгорания в режиме холостого хода.

Экономайзер позволяет довольно неплохо экономить топливо. Это особенно актуально при движении на длинных спусках, где водитель применяет торможение двигателем. В такие моменты ЭПХХ не позволяет топливу попасть в систему холостого хода. Это, в свою очередь, не только приводит к снижению расхода горючего, но и повышает безопасность движения. Дело в том, что автомобиль, движущийся под уклон на пониженной передаче и постоянно тормозящий двигателем, гораздо устойчивее на дороге по сравнению с автомобилем, свободно катящимся с горы на нейтральной скорости.

Расположение экономайзера ВАЗ 2107

Экономайзер ВАЗ 2107 находится в нижней части карбюратора рядом с воздушным фильтром.

Поэтому перед демонтажем экономайзера придётся снять воздушный фильтр — других способов добраться до ЭПХХ не существует.

Принцип работы экономайзера

Экономайзер ВАЗ 2107 состоит из:

• соленоида;
• перекрывающего привода, выполненного из пластика и выполняющего функции обычного игольчатого клапана;
• основного жиклёра холостого хода.

Если педаль акселератора не нажата, а коленвал вращается со скоростью ниже 2000 об/мин, ЭПХХ срабатывает и перекрывает подачу топливной смеси в канал холостого хода. Включение экономайзера происходит при подаче на него сигнала с управляющего блока автомобиля, связанного с микропереключателем в системе зажигания.

При нажатии на педаль газа и скорости вращения коленвала выше 2000 об/мин на ЭПХХ поступает другой сигнал, отключающий его, и подача топлива в канал холостого хода возобновляется.

Видео: работа экономайзера ВАЗ 2107

Признаки неисправности экономайзера ВАЗ 2107

Существует несколько типичных симптомов неисправности экономайзера ВАЗ 2107:

1. Двигатель нестабильно работает на холостых оборотах. Диафрагма в карбюраторе утрачивает герметичность, и игольчатый клапан экономайзера начинает частично перекрывать подачу топлива.
2. Двигатель заводится с трудом, даже если он ещё не успел остыть.
3. Расход топлива увеличивается примерно на треть, а иногда и вдвое. Последнее происходит, если игольчатый клапан ЭПХХ полностью засоряется, зависает в открытом положении и перестаёт своевременно перекрывать подачу топлива.
4. Увеличение расхода топлива сопровождается сильным снижением мощности двигателя.
5. Около экономайзера режимов мощности появляются следы от брызг бензина.

Появление одного или нескольких из этих признаков свидетельствует о высокой вероятности неисправности экономайзера и необходимости его замены.

Замена экономайзера ВАЗ 2107

Для замены экономайзера ВАЗ 2107 потребуется:

• новый экономайзер для ВАЗ 2107 производства ДААЗ;
• комплект рожковых ключей;
• комплект торцевых головок;
• отвёртка плоская.

Последовательность работ

Работы по замене ЭПХХ ВАЗ 2107 выполняются в следующем порядке.

1. Двигатель глушится и остывает в течение 15 минут.
2. С аккумулятора снимается минусовая клемма
3. Торцевой головкой на 10 откручиваются болты крепления корпуса воздушного фильтра. Корпус аккуратно снимается, открывая доступ к карбюратору.

Датчик экономайзера ВАЗ 2107 и его назначение

Датчиком экономайзера автовладельцы обычно называют эконометр. На первые карбюраторные ВАЗ 2107 устанавливались эконометры типа 18.3806. Эти устройства позволяли водителю оценить примерный расход топлива в разных режимах работы двигателя — на пониженных оборотах, на высоких оборотах и на холостом ходу.

Расположение датчика экономайзера

Датчик экономайзера располагается на приборной панели над рулевой колонкой рядом со спидометром. Для его демонтажа достаточно снять закрывающую датчик пластиковую панель.

Принцип работы датчика экономайзера

Датчик экономайзера является механическим измерительным прибором. Он представляет собой простейший вакуумметр, контролирующий уровень разрежения внутри впускного патрубка двигателя, так как именно с этим патрубком связан расход бензина.

Шкала датчика разбита на три сектора:

1. Красный сектор. Заслонки карбюратора полностью открыты. Расход топлива — максимальный (до 14 л на 100 км).
2. Жёлтый сектор. Заслонки карбюратора открыты примерно наполовину. Расход топлива — средний (9–10 л на 100 км).
3. Зелёный сектор. Заслонки карбюратора почти полностью закрыты. Расход топлива — минимальный (6–8 л на 100 км).

Принцип работы датчика довольно прост. Если заслонки в карбюраторе почти закрыты, разрежение во впускном патрубке увеличивается, расход бензина понижается, и стрелка датчика уходит в зелёную зону. Если же двигатель работает на высоких оборотах, заслонки полностью открываются, разрежение в патрубке достигает минимума, расход бензина увеличивается, и стрелка датчика находится в красном секторе.

Признаки неисправности датчика экономайзера ВАЗ 2107

Выход из строя датчика экономайзера можно определить по двум признакам:

• стрелка датчика ушла в красную зону и перестала двигаться;
• стрелка датчика дошла до центра жёлтой зоны, остановилась и начала дёргаться, не реагируя на изменение скорости вращения коленвала.

Такое поведение стрелки обусловлено тем, зубцы на трибке датчика полностью износились или сломались. Датчик необходимо заменить. Ремонту он не подлежит, так как запчасти для него в свободной продаже отсутствуют.

Замена датчика экономайзера ВАЗ 2107

Для замены датчика экономайзера потребуется:

• новый датчик типа 18.3806;
• отвёртка с плоским лезвием.

Порядок замены датчика экономайзера

Панель, которая закрывает датчик, довольно хрупкая. Поэтому при её демонтаже не следует прилагать больших усилий. Замена датчика осуществляется по следующему алгоритму:

1. Панель над датчиком экономайзера держится на четырёх пластиковых защёлках. Жало отвёртки аккуратно просовывается в щель над датчиком. Используя отвёртку как рычаг, панель аккуратно выдвигается на себя до тихого щелчка, означающего, что защёлка вышла из зацепления.
2. Аналогичным образом отстёгиваются другие защёлки. Открывается доступ к датчику.

Таким образом, заменить экономайзер принудительного холостого хода ВАЗ 2107 сможет даже неискушённый автолюбитель. Для этого необходимо лишь тщательно следовать рекомендациям специалистов.

Избавление от ЭПХХ, установка ЭМК и снова возврат к ЭПХХ

Устал от постоянного дергания на маленьких скоростях, и как советовал "Наиль" приобрел ЭМК и регулировочный болт количества смеси.

В общем был карбюратор ДААЗ 2107-1107010, стал ДААЗ 2107-1107010-20.

Установка проста:

Снимаем экономайзер с электромикропереключателем

и ставим новый простой регулировочный болт количества

Выкручиваем жиклер ХХ и вкручиваем вместо него ЭМК

Проводок на подключение берем рыжего цвета, который подключался к ЭМП

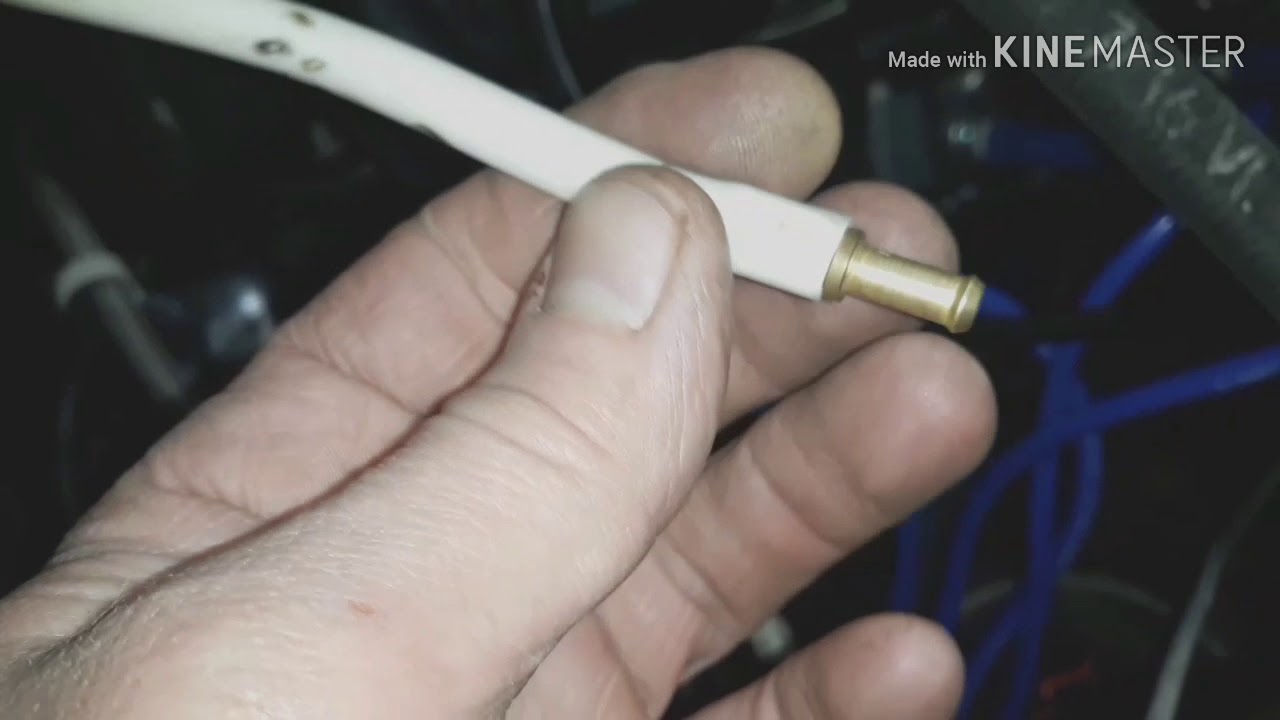

Шланг эконометра отсоединяем от тройника и напрямую подключаем к впускному коллектору.

И больше не дергаемся на низких режимах в пробках как новички )), и очень надеюсь что при выжиме сцепления обороты не будуть падать к нулю.

смотреть процедуру замены с 15:00

А теперь приведу данные о расходе топлива на этих двух системах:
— без ЭПХХ но с ЭМК по трассе, при движении на скорости 110км/ч в основном, расход составил 9,1л на сотню
— с ЭПХХ на груженой машине при скорости 110км/ч расход составил 7.4л

По этой причине я вернул назад трубчатую систему ЭПХХ и очень ей теперь рад ))

Так что делайте вывод для себя, что лучше. Конечно возможно надо менять топливные жиклеры при переходе на ЭМК, я этого не знаю, но на штатных жиклерах получился такой результат.

Куда подключить экономайзер на ВАЗ 2107 с карбюратором?

Куда подключается экономайзер на ВАЗ 2107 с карбюратором

Как опытный автомеханик и специалист по автомобилям, я готов поделиться своими знаниями о том, куда подключается экономайзер на ВАЗ 2107 с карбюратором. Экономайзер – это устройство, которое используется для оптимизации работы двигателя и увеличения его эффективности путем внесения изменений в подачу топлива.

Суть работы экономайзера

Прежде чем рассказывать о подключении экономайзера, важно понять, как он функционирует. Экономайзер устанавливается на карбюраторе и помогает достичь более полного сгорания топлива в цилиндрах двигателя. Он работает путем создания вихревого движения воздуха, который смешивается с топливом и создает оптимальные условия для горения.

Подключение экономайзера на ВАЗ 2107

На ВАЗ 2107 с карбюратором, экономайзер обычно подключается к двум основным местам: к системе впуска и системе топлива. Ниже я приведу подробные инструкции по подключению.

Подключение к системе впуска:

1. Сначала найдите патрубок системы впуска, через который воздух поступает в карбюратор.
2. Очистите область вокруг патрубка от грязи и пыли.
3. Установите экономайзер на патрубок так, чтобы он хорошо прилегал и надежно фиксировался.
4. Затяните крепежные винты, чтобы убедиться, что экономайзер надежно закреплен на патрубке.

Подключение к системе топлива:

1. Следует найти трубопровод топлива, которая идет к карбюратору.
2. Очистите область вокруг трубопровода от грязи и пыли.
3. Подсоедините экономайзер к трубопроводу, убедившись, что он плотно прилегает к нему.
4. Убедитесь, что соединение достаточно крепкое и надежное.

Важно отметить, что для подключения экономайзера на ВАЗ 2107 необходимо обращаться к специалистам или изучить дополнительную документацию, так как могут иметься небольшие отличия в конкретных моделях карбюраторов. Также имейте в виду, что неправильное подключение или установка экономайзера может негативно сказаться на работе двигателя.

Заключение

Экономайзер на ВАЗ 2107 с карбюратором может быть подключен к системе впуска и системе топлива. Это устройство помогает оптимизировать работу двигателя и улучшить его эффективность. Однако, для безопасного и правильного подключения экономайзера, рекомендуется обратиться к специалистам или изучить дополнительную информацию по конкретной модели карбюратора.

Подключение экономайзера на ВАЗ 2107 с карбюратором

Здравствуйте, уважаемый автолюбитель! В этой статье я расскажу вам о том, как подключить экономайзер на карбюратор ВАЗ 2107. Экономайзер — это устройство, которое позволяет улучшить экономичность и динамические характеристики автомобиля.

Шаг 1: Подготовка

Перед подключением экономайзера на ВАЗ 2107 карбюратор необходимо убедиться, что у вас есть все необходимые инструменты и материалы:

• Экономайзер (комплект, включающий в себя само устройство и инструкцию по установке).
• Набор инструментов, включающий отвертку, ключи и пинцет.
• Электропаяльник и припой для электрического соединения.
• Изолента для защиты проводов от короткого замыкания.

Шаг 2: Установка экономайзера

Перед установкой экономайзера на ВАЗ 2107 карбюратор, рекомендуется отключить аккумулятор автомобиля, чтобы избежать короткого замыкания и повреждения устройства.

1. Перейдите к карбюратору вашего автомобиля и найдите вентиляционный штуцер.
2. С помощью пинцета удалите заглушку с вентиляционного штуцера.
3. Установите экономайзер на вентиляционный штуцер и убедитесь, что он плотно прилегает.
4. Зафиксируйте экономайзер на штуцере с помощью хомута или крепежных элементов, входящих в комплект.

Шаг 3: Подключение проводов

Теперь перейдем к подключению проводов экономайзера на ВАЗ 2107 карбюратор. Пожалуйста, обратите внимание, что это должно делаться аккуратно и с соблюдением электрической безопасности.

1. Следуя инструкции по установке, определите, куда необходимо подключить провода экономайзера.
2. При необходимости, отсоедините некоторые компоненты карбюратора (например, датчик давления, датчик температуры и другие), чтобы обеспечить доступ к проводам для соединения.
3. С использованием электропаяльника и припоя аккуратно присоедините провода экономайзера к соответствующим контактам карбюратора.
4. Закрепите провода с помощью изоленты, чтобы избежать короткого замыкания и повреждения проводов.

Важно отметить, что для каждой модели экономайзера и автомобиля могут быть небольшие отличия в способе подключения. Поэтому настоятельно рекомендуется следовать инструкции, приложенной к вашему экономайзеру.

Шаг 4: Тестирование

После завершения установки и подключения экономайзера на ВАЗ 2107 карбюратор, рекомендуется провести тестирование, чтобы убедиться в правильности установки и исправной работе устройства.

Для этого запустите автомобиль и проехав некоторое расстояние, оцените его динамику и экономичность. Если вы заметили положительные изменения, экономайзер был установлен и подключен правильно.

Надеюсь, что данная статья помогла вам разобраться в процессе подключения экономайзера на ВАЗ 2107 карбюратор. Если у вас остались вопросы или требуется дополнительная информация, не стесняйтесь обратиться ко мне. Удачных вам улучшений вашего автомобиля!
