Как проверить вакуум на ваз 2106

Как проверить вакуумный усилитель тормозов ВАЗ 2106

↑ Проверка работы вакуумного усилителя тормозов

Работоспособность усилителя можно проверить следующим образом: на автомобиле с выключенным двигателем 4–5 раз нажимаем на тормозную педаль.

Удерживая педаль нажатой, пускаем двигатель. При исправном усилителе с началом работы двигателя педаль должна слегка «провалиться».

↑ Проверка обратного клапана вакуумного усилителя

Обратный клапан, который находится в наконечнике вакуумного шланга, предназначен для того, чтобы можно было затормозить автомобиль с достаточной эффективностью при внезапно заглохшем двигателе.

Проверить его состояние можно, создав давление в шланге с помощью подходящей резиновой груши. Негерметичный клапан подлежит замене.

Как проверить и самостоятельно отремонтировать вакуумный усилитель тормозов ВАЗ 2106

Вакуумный усилитель тормозов (ВУТ) является одним из главных узлов системы торможения машины. Даже малейшая его поломка может спровоцировать сбой всей системы и привести к серьёзным последствиям.

Усилитель тормозов

Практически все современные машины оснащаются усилителями тормозов вакуумного типа. Они имеют довольно простую конструкцию, но при этом очень эффективны и достаточно надёжны.

Предназначение

ВУТ служит для передачи и повышения усилия от педали к главному тормозному цилиндру (ГТЦ). Иными словами, он упрощает действия водителя в момент торможения. Без него шоферу пришлось бы жать на педаль с неимоверной силой, чтобы заставить функционировать все рабочие цилиндры системы одновременно.

Устройство

Конструкцию ВУТ составляют:

• корпус, представляющий собой герметичную металлическую ёмкость;
• обратный клапан;
• пластиковая диафрагма с резиновой манжетой и возвратной пружиной;
• толкатель;
• следящий клапан со штоком и поршнем.

Диафрагма с манжетой размещена в корпусе устройства и разделяет его на два отсека: атмосферный и вакуумный. Последний через односторонний (обратный) клапан подключён к источнику воздушного разрежения при помощи резинового шланга. В ВАЗ 2106 таким источником является труба впускного коллектора. Именно там во время работы силовой установки создаётся вакуум, который по шлангу передаётся к ВУТ.

Атмосферный отсек зависимо от того, в каком положении находится следящий клапан, может быть соединён как с вакуумным отсеком, так и с окружающей средой. Перемещение клапана осуществляется толкателем, который подсоединён к тормозной педали.

Диафрагма подсоединена к штоку, который предусмотрен для толкания поршня главного цилиндра. При её смещении вперёд шток надавливает на поршень ГТЦ благодаря чему происходит сжатие жидкости и нагнетание её к рабочим тормозным цилиндрам.

Пружина предназначена для возвращения диафрагмы в начальное положение по завершении торможения.

Как это работает

Функционирование «вакуумника» обеспечивает перепад давлений в его камерах. Когда мотор машины заглушён, оно равно атмосферному. При работающей силовой установке давление в камерах также одинаковое, однако там уже наблюдается разрежение, создаваемое движением поршней мотора.

Когда водитель жмёт на педаль, его усилие передаётся на следящий клапан через толкатель. Сместившись, он закрывает канал, который соединяет отсеки устройства. Последующий ход клапана выравнивает давление в атмосферном отсеке, благодаря тому что открывается атмосферный канал. Разница давлений в отсеках заставляет диафрагму изгибаться, сжимая возвратную пружину. При этом шток устройства нажимает на поршень ГТЦ.

Усилие, создаваемое «вакуумником», может превышать усилие водителя в 3–5 раз. Более того, оно всегда прямо пропорционально приложенному.

Расположение

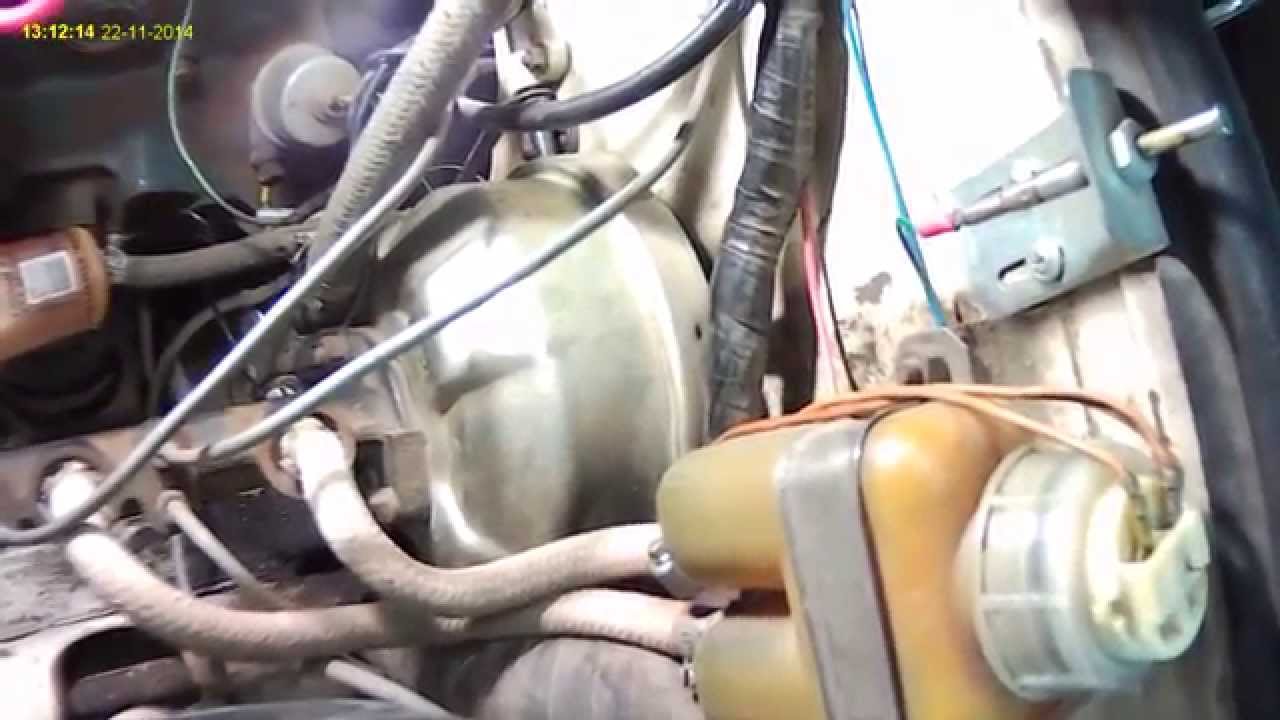

ВУТ ВАЗ 2106 установлен в подкапотном отсеке машины с левой стороны моторного щита. Он закреплён четырьмя шпильками на пластине кронштейна педалей тормоза и сцепления. ГТЦ зафиксирован на корпусе «вакуумника».

Распространённые поломки ВУТ ВАЗ 2106 и их признаки

Поскольку усилитель тормозов вакуумного типа имеет простую механическую конструкцию, ломается он довольно редко. Но когда это происходит, с ремонтом лучше не затягивать, так как движение с неисправной тормозной системой небезопасно.

Поломки

Чаще всего «вакуумник» приходит в негодность вследствие:

• нарушения герметичности шланга, соединяющего впускную трубу коллектора и ВУТ;
• пропускания обратного клапана;
• разрыва манжеты диафрагмы;
• неправильной регулировки выступания штока.

Признаки неисправного ВУТ

Симптомами того, что усилитель сломался, могут быть:

• провалы или слишком тугой ход тормозной педали;
• самостоятельное торможение автомобиля;
• шипение со стороны корпуса усилителя;
• снижение оборотов двигателя при торможении.

Провалы или затруднённый ход педали тормоза

Тормозная педаль при заглушённом двигателе и рабочем усилителе должна выжиматься с большим усилием, а после 5–7 нажатий останавливаться в верхнем положении. Это свидетельствует о том, что ВУТ полностью герметичен и все клапана, а также диафрагма находятся в рабочем состоянии. При запуске двигателя и нажатии на педаль она должна смещаться вниз с небольшим усилием. Если же при неработающем силовом агрегате она проваливается, а при работающем не выжимается — усилитель негерметичен, а, следовательно, неисправен.

Самопроизвольное торможение автомобиля

При разгерметизации ВУТ может наблюдаться произвольное торможение машины. Педаль тормоза при этом находится в верхнем положении и выжимается с большим усилием. Подобные симптомы возникают и при неправильно отрегулированном выступании штока. Получается так, что из-за большей длины он постоянно давит на поршень главного тормозного цилиндра, вызывая произвольное торможение.

Шипение

Шипящий «вакуумник» является свидетельством разрыва манжеты диафрагмы или неисправности обратного клапана. В случае образования в резиновой манжете трещины или отслоения её от пластикового основания воздух из атмосферной камеры просачивается в вакуумную. Это и вызывает характерный шипящий звук. Эффективность торможения при этом резко снижается, а педаль проваливается вниз.

Шипение возникает и при образовании трещин в шланге, соединяющем усилитель с приёмной трубой коллектора, а также при выходе из строя обратного клапана, который функционально призван поддерживать разрежение в вакуумной камере.

Видео: шипение ВУТ

Снижение оборотов двигателя

Неисправность вакуумного усилителя, а именно его разгерметизация, влияет не только на эффективность работы тормозной системы, но и на работу силовой установки. Если в системе имеет место подсос воздуха (через шланг, обратный клапан или диафрагму), он будет поступать во впускной коллектор, обедняя топливно-воздушную смесь. В результате этого во время нажатия на педаль тормоза двигатель может резко терять обороты и даже глохнуть.

Видео: почему глохнет двигатель при торможении

Как проверить вакуумный усилитель

В случае проявления перечисленных выше симптомов, «вакуумник» необходимо проверить. Определить работоспособность устройства можно без снятия его с автомобиля. Для диагностики нам понадобится резиновая груша от ареометра и отвёртка (шлицевая или крестовая в зависимости от типа хомутов).

Проверочные работы выполняем в таком порядке:

1. Включаем стояночный тормоз.
2. Садимся в салон и 5–6 раз нажимаем на тормозную педаль, не запуская двигателя. На последнем нажатии оставляем педаль на средине её хода.
3. Убираем ногу с педали, запускаем силовую установку. При рабочем «вакуумнике» педаль сместится на небольшое расстояние вниз.
4. Если этого не случилось, глушим двигатель, переходим к моторному отсеку. Находим там корпус усилителя, осматриваем фланец обратного клапана и конец соединительного шланга. Если на них есть видимые разрывы или трещины, готовимся к замене повреждённых деталей.

Видео: проверка ВУТ

Ремонт или замена

Обнаружив неисправность вакуумного усилителя тормозов, вы можете пойти двумя путями: заменить его новым или попытаться отремонтировать. Здесь следует отметить, что новый ВУТ без главного тормозного цилиндра обойдётся примерно в 2000–2500 рублей. Если у вас нет желания тратить столько денег, и вы настроены на самостоятельный ремонт узла, приобретите для старого «вакуумника» ремонтный комплект. Он стоит не дороже 500 рублей и включает те детали, которые чаще всего выходят из строя: манжету, колпачок хвостовика, резиновые прокладки, фланцы клапанов и т.п. Сам по себе ремонт усилителя процесс не слишком сложный, но времязатратный. Он предусматривает снятие устройства с автомобиля, разборку, дефектовку, замену неисправных элементов, а также регулировку.

Менять вакуумный усилитель или ремонтировать, выбирать вам. Мы же рассмотрим оба процесса, и начнём с замены.

Замена ВУТ на ВАЗ 2106

• тонкая шлицевая отвёртка;
• накидной ключ на «13»;
• торцевой ключ на «13».

1. Размещаем автомобиль на ровной поверхности, включаем передачу.
2. В салоне отгибаем ковролин под кронштейном педалей. Находим там место соединения педали тормоза и толкатель усилителя.
3. При помощи шлицевой отвёртки снимаем пружинный фиксатор со штифта крепления педали и хвостовика толкателя.

После замены устройства не спешите устанавливать главный тормозной цилиндр, так как перед этим необходимо произвести проверку и при необходимости регулировку выступания штока, о чём мы поговорим после рассмотрения процесса ремонта ВУТ.

Видео: замена ВУТ

Ремонт «вакуумника» ВАЗ 2106

• тиски;
• шлицевая отвёртка;
• небольшой молоток;
• пассатижи.

1. Закрепляем вакуумный усилитель в тисках любым удобным образом, но только так, чтобы не повредить его.
2. При помощи шлицевой отвёртки и пассатижей производим развальцовку половин корпуса устройства.

Регулировка свободного хода педали тормоза и выступания штока усилителя

Перед установкой главного цилиндра тормозов в обязательном порядке следует произвести регулировку свободного хода педали и выступания штока ВУТ. Это необходимо для того, чтобы убрать лишний люфт и точно подогнать длину штока под поршень ГТЦ.

• ключ на «19»;
• пассатижи;
• ключ на «7»;
• линейка или штангенциркуль;
• маркер.

Порядок регулировочных работ:

1. В салоне машины устанавливаем линейку рядом с тормозной педалью.
2. При выключенном двигателе нажимаем на педаль до упора 2–3 раза.
3. Отпускаем педаль, ждём, когда она вернётся в исходное положение. Делаем на линейке отметку при помощи маркера.

Прокачка системы

После проведения любых работ, связанных с заменой или ремонтом деталей тормозной системы, следует прокачать тормоза. Это позволит удалить из магистрали воздух и выровнять давление.

Средства и инструменты:

• домкрат и баллонный ключ;
• ключ на «8»;
• резиновый или силиконовый шланг диаметром 6 мм;
• небольшая чистая сухая ёмкость (лучше прозрачная);
• тормозная жидкость (на долив).

Кроме всего этого для прокачки системы обязательно потребуется помощник.

1. Располагаем автомобиль на горизонтально ровной поверхности. Отпускаем гайки крепления переднего правого колеса.
2. Приподымаем кузов машины домкратом. Откручиваем гайки полностью, демонтируем колесо.
3. Со штуцера рабочего тормозного цилиндра снимаем колпачок.

Видео: прокачка тормозов

На первый взгляд, процесс замены или ремонта вакуумного усилителя тормозов может показаться несколько сложным. На самом деле, стоит лишь разобраться во всём детально, и услуги специалистов вам не потребуются.

Как правильно проверить вакуумный усилитель тормозов ВАЗ 2106?

Как проверить вакуумный усилитель тормозов ВАЗ 2106

Вакуумный усилитель тормозов — это важный компонент автомобиля, отвечающий за усиление тормозного усилия при нажатии на педаль тормоза. Если вакуумный усилитель не функционирует должным образом, это может привести к понижению эффективности тормозной системы и значительно повысить риск аварии.

Шаг 1: Визуальная проверка

Первым шагом в проверке вакуумного усилителя тормозов ВАЗ 2106 является проведение визуального осмотра. Проверьте состояние шлангов и подсоединенных к ним соединений на предмет трещин, износа или утечек. Тщательно осмотрите сам усилитель на наличие видимых повреждений или утечек масла.

Если вы заметили какие-либо повреждения или утечки, рекомендуется заменить поврежденные компоненты. Неисправности в шлангах или соединениях могут привести к утрате вакуума и понижению эффективности тормозной системы.

Шаг 2: Проверка вакуумного насоса

Следующим шагом является проверка вакуумного насоса, который отвечает за создание вакуума в системе усиления тормозов. Для этого нужно проверить, работает ли насос и достаточно ли он создает вакуум.

Установите вакуумный манометр на вакуумный шланг, соединенный с насосом. Запустите двигатель и дайте ему прогреться до рабочей температуры. Затем проверьте показатель вакуума на манометре.

Таблица: Результаты проверки вакуумного насоса

Показатель вакуума на манометре	Состояние вакуумного насоса
30 дюймов ртутного столба и выше	Нормальное состояние
20-30 дюймов ртутного столба	Состояние требует внимания
Менее 20 дюймов ртутного столба	Неисправность вакуумного насоса

Если показатель вакуума ниже нормы, это может указывать на неисправность вакуумного насоса. Рекомендуется обратиться к специалистам для диагностики и ремонта.

Выводы

Проверка вакуумного усилителя тормозов ВАЗ 2106 является важной процедурой, которую следует проводить регулярно. Визуальная проверка и проверка вакуумного насоса помогут выявить возможные проблемы и своевременно принять меры для их устранения. Запомните, что исправная тормозная система является залогом безопасности на дороге, поэтому следите за состоянием вакуумного усилителя тормозов и обращайтесь к профессионалам, если возникнут проблемы.

Проверка вакуумного усилителя тормозов Ваз 2106 Жигули

Вакуумный усилитель тормозов – неразборной конструкции, поэтому при выходе из строя его заменяют в сборе.
Работоспособность усилителя можно проверить следующим образом: на автомобиле с выключенным двигателем 4–5 раз нажимаем на тормозную педаль. Удерживая педаль нажатой, пускаем двигатель. При исправном усилителе с началом работы двигателя педаль должна слегка «провалиться».
Обратный клапан, который находится в наконечнике вакуумного шланга, предназначен для того, чтобы можно было затормозить автомобиль с достаточной эффективностью при внезапно заглохшем двигателе. Проверить его состояние можно, создав давление в шланге с помощью подходящей резиновой груши. Негерметичный клапан подлежит замене.
