Как разобрать ремень безопасности на ваз 2110

Все о ремнях безопасности на ВАЗ 2110

Каждый автомобиль, вне зависимости от производителя и комплектации, обязательно оснащается ремнями безопасности. Это международное требование, нарушение которого влечет за собой очень серьезные последствия. Причем как для производителя, так и для владельцев подобных автомобилей.

Как вы понимаете, ВАЗ 2110 исключением не является, а потому конструкция его салона включает в себя ремни безопасности.

Вид устройства

Популярные неисправности

Существует несколько основных проблем, связанных с ремнями отечественных «десяток»:

• Ремень заклинивает. Причем происходить это может даже при постепенном, медленном вытягивании устройства.
• Ремень туго выходит из своего посадочного места при заморозках.
• Замок не удерживает девайс.
• Катушка медленно вытягивает лямку.
• Катушка не может должным образом зафиксировать лямку и пр.

Проблем может быть и больше, самая банальная из которых — это механическое повреждение ленты.

ВАЖНО.

Если неправильно отремонтировать механизм, это может привести к травмам при авариях, поскольку после вмешательства устройство перестало работать должным образом.

Снимайте аккуратно

Стоит также отметить, что некоторые замки, устройства втягивания ремня и прочие узлы системы созданы таким образом, чтобы владелец автомобиля не мог после разборки собрать их обратно. Единственный возможный вариант — продувка сжатым воздухом.

Все операции, связанные с ремонтом ремня безопасности, вы осуществляете исключительно на свой страх и риск. Ха последствия отвечать никто не будет. Инструкция по ремонту существует, но перед ее использованием подумайте хорошо, стоит ли браться за ремонт этого узла своими руками.

Как они работают

Прежде чем приступать к ремонту, важно разобраться, как же именно работают ремни безопасности, в чем их особенность и какие устройства вообще принимают участие в защите водителя и пассажиров.

• Блокиратор катушки изготавливается на базе храпового механизма, который запирается чувствительным элементом. В его роли выступает маятник с полусфирической опорой. В некоторых случаях это шарик из металла, размещенный в сфере с большим диаметром.
• Маятник или шарик смещаются, при этом фиксируют за корпус храповую шестерню катушки через систему рычагов.
• На оси шестерни на винтовых шлицах располагается диск-маховик.
• При медленном затягивании лямок, диск благодаря трению вращается совместно с валом, но не запирает катушку.
• Если совершить рывок, диск будет сильнее давить на винтовую поверхность, действуя по инерции, преодолеет силу трения и заблокирует храповик, сдвинувшись по винтовым шлицам.

Проверка состояния

При движении водитель и его пассажиры в обязательно порядке должны быть пристегнуты ремнями безопасности.

Этот узел будет обеспечивать безопасность только в том случае, если им пользоваться. Проблема многих наших граждан заключается в том, что они пристегиваются не ради безопасности, а во избежание штрафов за нарушение ПДД. Потому многие просто накидывают ленту, не заводя ее в замок, создавая имитацию пристегнутого ремня для ГИБДД.

Вы всегда должны быть уверены в функционировании ваших ремней безопасности. Потому периодически рекомендуется их проверять.

Новые ремни

Для этого есть несколько полезных рекомендаций.

1. Проверьте, не перекручены ли ремни из-за неправильного их использования.
2. При перекрученности ленты могут заедать, неправильно втягиваться.
3. Вытяните ремень на всю длину, выправите и верните в исходное положение.
4. Полностью извлеките ленту и отпустите, чтобы он самостоятельно собрался.
5. Если при втягивании и вытягивании устройство заедает, проверьте состояние тесьмы, наличие грязи, смазки и прочих дефектов.
6. Промывку можно осуществлять только с помощью слабого мыльного раствора. При невозможности промыть слабым раствором, ремень обязательно подлежит замене.
7. Убедитесь в надежности и исправности мест крепления ремня. Все болты обязательно плотно затягиваются.
8. Проверьте состояние креплений устройства к кузову. Иногда на ВАЗ 2110 на том участке появляются следы коррозии. Все пораженные коррозией элементы обязательно подлежат замене.

Когда требуется замена

Есть несколько ситуаций, при которых может потребоваться замена только ленты или всего устройства в сборе.

С этими ситуациями предлагаем вам ознакомиться в специальной таблице.

— Петли разорвались на кромках ремня

— Кнопка для разблокировки не работает или плохо выполняет свои функции

— Пряжка не может отпустить ремень

— На поверхности пряжки появились трещины

Состояние устройства следует периодически проверять. Только там можно быть уверенным в том, что ваша безопасность под надежной защитой.

Ремонт

Последовательность работ выглядит следующим образом.

1. Снимите катушку безопасности. Для этого не требуется демонтировать сиденья. Просто сдвиньте их до упора вперед и опустите вперед спинку.
2. Найдите сторону, где располагается блокиратор. Как правило, это более толстая сторона. Можете потрясти ремнем около уха. Если услышите звук металлического шарика, там и располагается искомый блокиратор.
3. Другой вариант — полностью размотайте ленту. Ваш блокиратор будет находиться тем, где на боковушке находится квадрат из пластика.
4. Если вы выполните разборку со стороны смазывающей пружины, то будьте с ней очень аккуратными. Не редко она резала руки и лицо.

Процесс демонтажа

1. Демонтируйте крышку, предварительно достав четыре пистона. Все делайте аккуратно, иначе внутренности могут рассыпаться.
2. Крышка демонтируется исключительно горизонтально.
3. Не прикладывая большие усилия, разберите катушку. Так вы доберетесь до храповика.
4. Рядом с ним располагается прямоугольный корпус с лапкой. Этот шарик отвечает за блокировку ремня при наклонах корпуса катушки.
5. Теперь доберитесь до трущихся деталей. Вероятнее всего, на них образовался сгусток смазки, которую необходимо удалить, поскольку эти загрязнения мешают работе устройства.

Заглушка

1. Смажьте свежими составами механизмы. Выбирайте обязательно те составы, которые не будут замерзать при отрицательных температурах воздуха.
2. Для увеличения надежности и эффективности работы ремней, можете использовать метод подгибания медной лапки, на которую воздействует металлический шарик.
3. Вес шарика со временем разгибает лапку, из-за чего ремень работает не так эффективно.
4. Убедитесь, что после этой манипуляции катушка срабатывает при наклонах.
5. Ни в коем случае ничего не убирайте из конструкции устройства. Есть много умников, которые считают блок с шариком совершенно лишним. На практике ремни будут работать, но этот комплекс играет и более значимую для вашей безопасности роль.
6. Если детали сильно износились, сама лента имеет следы дефектов, желательно заменить весь агрегат в сборе. Причем делать это лучше на специализированных станциях технического обслуживания.

Снятие гаек

Пожалуй, ремонт ремней безопасности — это один из тех немногих случаев, когда свой ВАЗ 2110 лучше доверить профессионалам, а не пытаться сэкономить путем самостоятельного ремонта.

Как правильно разобрать ремень безопасности на ВАЗ 2110

Прежде всего, давайте разберемся, почему иногда возникает необходимость размотать ремень безопасности. Например, вы заблокировались в машине, а ремень застрял и не дает вам выйти. Или же вы попросту хотите разобраться в механизме работы ремня безопасности и научиться эффективно разматывать его на ваз 2110. В обоих случаях правильное понимание процесса будет весьма полезно.

Методика размотки ремня безопасности на ВАЗ 2110

1. Проверьте, закрыт ли дверной замок наружной стороны автомобиля. Это важно, так как если дверной замок открыт, ремень будет самостоятельно разматываться, что может быть опасно.

2. Переключите сиденье в переднее положение. Необходимо освободить доступ к механизму разматывания ремня.

3. В нижней части кресла можно увидеть пластиковую заглушку. С помощью отвертки необходимо аккуратно ее отделить.

4. После удаления заглушки вы увидите снап-замок, который фиксирует ремень безопасности. Нажмите на снап-замок кнопкой и отпустите ремень.

5. Теперь, удерживая кнопку снап-замка, позвольте ремню медленно размотаться. Будьте осторожны, чтобы не допустить резкого соскакивания ремня.

6. Когда ремень полностью размотается, рулевое колесо может оказаться заблокированным. В этом случае, попробуйте подвигать рулевое колесо влево-вправо, чтобы снять блокировку.

Заключение

Умение разматывать ремень безопасности является важным навыком для водителя. Надеюсь, данный краткий обзор помог вам понять основные шаги размотки ремня безопасности на ВАЗ 2110. Помните, что безопасность и осторожность всегда должны быть в приоритете при работе с автомобилем.

Часто задаваемые вопросы

1. Как размотать ремень безопасности на ВАЗ 2110?

Для того чтобы размотать ремень безопасности на автомобиле ВАЗ 2110, следуйте следующим шагам:

1. Сядьте в сиденье и закройте дверь.
2. Подтяните ремень безопасности, чтобы он был растянут и натянут.
3. Нажмите на кнопку разматывания, которая обычно находится на нижней части пряжки ремня безопасности.
4. Позвольте ремню безопасности разматываться, пока он полностью не размотается.

Будьте осторожны при разматывании ремня безопасности, чтобы он не ударил вас или кого-либо в салоне автомобиля.

2. Каково назначение ремня безопасности в автомобиле?

Ремень безопасности в автомобиле является одним из самых важных аксессуаров, обеспечивающих безопасность во время движения. Он предназначен для:

• Предотвращения травмирования водителя и пассажиров в случае аварии или резкого торможения.
• Распределять силу инерции при столкновении на более прочные части тела, такие как грудь и бедра.
• Предотвращения выбрасывания из автомобиля при аварии.

3. Как провести осмотр и проверку ремня безопасности?

Для проведения осмотра и проверки ремня безопасности рекомендуется выполнить следующие действия:

Ремонт инерционного ремня безопасности

06 Декабря 2011 | Автор: Ник | Просмотров: 48770 |
Со временем в ВАЗ 2110 начинает подклинивать ремень безопасности, то есть не дает вытащить ремень из катушки, даже когда Вы тянете его очень медленно. Либо зимой ремень тяжело вытягивается из катушки и приходится прикладывать большое усилие, чтобы пристегнуться.

1. Заклинивает ремни безопасности, даже когда их вытягиваешь совсем медленно.
2. Тугое вытягивание ремней безопасности на морозе

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Некоторые замки, втягивающие устройства и т.д. специально сделаны так, что после разборки собрать их уже нельзя. Но продувка сжатым воздухом — допустима;

Поэтому все действия с ремнями безопасности Вы делаете на свой страх и риск.
За любой ущерб и травмирование, связанное с вмешательством в ремни безопасности автор ответственности не несет.

Принцип работы ремней безопасности:
Блокиратор катушки сделан на основе храпового механизма, запираемого чувствительным элементом — маятником с полусферической опорой или металлическим шариком, расположенным в сфере большего диаметра . Шарик или маятник, смещаясь, через систему рычажков фиксируют за корпус храповую шестерню катушки. На ее оси на винтовых шлицах с малым углом установлен диск-маховичок. Когда лямку вытягивают медленно, диск за счет трения только вращается вместе с валом, не запирая катушку. При рывке ленты диск по инерции сильнее давит на винтовую поверхность, преодолевает силу трения и, сдвинувшись по винтовым шлицам, блокирует храповик

Ремонт ремней безопасности ВАЗ 2110

Для того, чтобы отремонтировать катушку ремней безопасности своими руками нужно:
Снимаем катушку ремней безопасности. Снимать сиденья для этого не обязательно, достаточно сдвинуть их вперед и наклонить вперед спинки.
Определяем сторону, где находится блокирующее устройство (как правило, это более толстая половина). Определить это можно, потрясся ремень около уха, где будет бренчать шарик, там и есть блокиратор. Либо можно полностью размотать ремень, блокиратор на той стороне, где на боковине пластмассовый квадратик.

Инерционная катушка: а — корпус; б — катушка; в — втягивающая спиральная пружина; г — инерционный механизм; д — шарик; е — управляющий храповик; ж — блокирующий храповик.

Если ошибочно разберете катушку с другой стороны, где находится сматывающая пружина, то имейте ввиду, что пружина может порезать руки и лицо. Поэтому лучше не ошибаться с выбором стороны 🙂

Снимаем крышку (нужно вытащить 4 пистона). Аккуратно, чтобы внутренности не рассыпались ! Крышку нужно снимать в горизонтальном положении.

Разбираем катушку ремней безопасности (без усилий) и добраемся до блокирующего храповика.

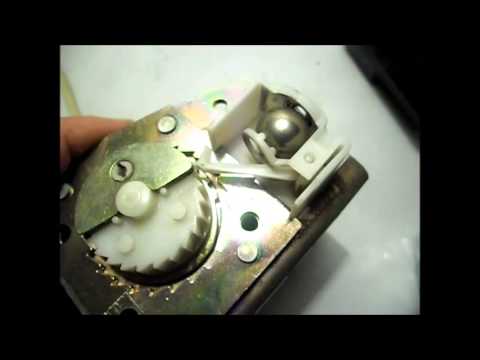

Рядом в прямоугольном корпусе с лапкой — шарик, который блокирует ремень при наклоне корпуса катушки.

Добравшись до трущихся деталей удаляем загустевшую смазку, которая похоже на сухую субстанцию и только мешает четкой работе блокирующего механизма.
Смазываем механизм катушки ремня безопасности. А смазывать нужно смазкой, которая не густеет на морозе (литол, шрус, фиол, моторное или трансмиссионное масло не подойдут). Необходима морозостойкая смазка Циатим201 (или ее аналог), либо хорошая силиконовая смазка.

Кроме этого, для более четкой работы механизма ремней безопасности можно подогнуть скобу, а точнее подогнуть медную лапку, на которую воздействует шарик. Дело в том, что из-за веса шарика она слегка разгибается и ремень работает все хуже.
То есть нужно уменьшить угол сгиба медной лапки так, чтобы при вертикальном положении катушки фиксатор не входил в зацепление с зубцами катушки.
Проверяем, чтобы при наклоне катушки фиксатор срабатывал.

Встречаются мнения, что можно просто выкинуть этот блок с шариком и ремни безопасности будут работать без проблем, однако этот фиксатор срабатывает не только при перевороте машины, но также является инерционным механизмом и заблокирует ремень даже при резком торможении или сильной тряске кузова. Поэтому, ничего выкидывать из катушки ремней безопасности не нужно.

Собираем все в обратной последовательности.
Теперь ремень безопасности работает отлично при любых морозах.

Ремонт ремня безопасности ваз 2110 своими руками

Подробно: ремонт ремня безопасности ваз 2110 своими руками от настоящего мастера для сайта olenord.com.

Что значит заклинивающий ремень? Со временем начинает подклинивать механизм ремня безопасности, то есть не дает вытащить ремень из катушки, даже когда Вы тянете его очень медленно, а быстро пристегнуться зимой становится настоящей проблемой.

Проблема проста и решаема за десять минут не выходя из автомобиля.

Со стороны пассажира Я такую операцию уже провёл, теперь представляю фотоотчёт по ремонту ремня водителя.

Инструменты и материалы

– отвёртка крестовая, короткая
– отвёртка шлицевая
– гаечный ключ на “17” накидной
– прищепка канцелярская
– полиэтиленовый пакет или кусок плёнки – для защиты сиденья от загрязнения
– спица вязальная стальная или кусок жёсткой проволоки
– шприц с трубочкой*
– бензин “Галоша” или бензин для зажигалок*(если в канистре с маленьким носиком, то шприц не нужен)

Короткой крестовой отвёрткой отворачиваем 4 самореза нижний накладки средней стокйи и снимаем накладку, потянув её вверх.

Далее вытягиваем весь ремень и стопарим его прищепкой на проушине.

Ключём на 17 выворачиваем болт крепления катушки ремня и извлекаем её из кронштейна.
Удерживая ремень от сматывания, фиксируем ремень на самой катушке той же прищепкой.
Фиксация ремня необходима для удобства далее производимых операций.
Далее накрываем сидение, например полиэтиленовым пакетом, что бы его не пачкать,
кладём на него катушку, а Сами пересаживаемся на соседнее.

Теперь Нам нужна крышка, под которой инерционный механизм. Обычно она толще (на фото она слева), но можно
и потрясти катушку – под которой крышкой будет греметь – та и нужна.

Что бы снять крышку, из неё нужно извлечь 4 пластиковых пистона – Выдавливаем их спицей,
придерживая их рукой от вылетания.
Поддеваем крышку шлицевой отвёрткой и снимаем её..

Перед нами открывается первый механизм ремня (Извлекается свободно, пальцами) – Это коробочка с цилиндром, с шариком внутри, и “коромыслом”.

Проверяем коромысло,- свободно ли оно на оси вращения? Расположив “коромысло” вертикально, наклоняем его верхнюю часть в сторону шарика.
Оно должно принимать вертикальное положение быстро и без малейших заеданий!
Если заедания есть, то промываем ось вращения “коромысла” , пока оно не станет вращаться на оси абсолютно свободно!

Далее второй механизм – инерционный – Он стальной и находится под пластиковой шестернёй. Она снимается свободно, пальцами.

В центре зубчатого отверстия находится эксцентрик с зубцами (который заклинивает ремень при резком выдёргивании) пространство под которым нужно очистить. Для этого льём немного бензина по периметру отверстия и немного в центр, удерживая ремень от сматывания на время снимаем прищепку.
Берём катушку в одну руку так, что бы указательным пальцем удерживать пластиковую направляющую с пружинкой, а другой стягиваем и наматываем ремень несколько раз и несколько раз резко дёргаем, что бы механизм пришёл в зацепление. После чего, снова фиксируем ремень на катушке и повторяем такую операцию ещё 1-2 раза.

Видео (кликните для воспроизведения).

Собираем катушку и ставим её на место в обратном порядке.

Если в автомобиле не функционирует ремень безопасности, необходимо срочно устранить причину поломки, так как ездить с неисправными или проблемными ремнями опасно, это противоречит правилам дорожного движения.

Среди распространенных поломок, которые происходят при эксплуатации ремней безопасности и механизмов, которые управляют их работой, можно выделить следующие:

• заклинивание ремня при попытке пристегнуться, даже в случае плавного вытягивания;
• не вытягиваются ремни из-за мороза или износа роликового механизма;
• ремни не втягиваются при отстегивании;
• сломан замок катушки или поврежден основной механизм.

Конечно, существуют и другие проблемы, однако они менее распространены, а значит, риск столкнуться с такой поломкой в вашем автомобиле минимальный. Многие считают, что при некоторых поломках ездить можно и с неисправными ремнями, но, согласно правилам дорожного движения, в том случае, если транспортное средство эксплуатируется с неисправным механизмом ремней безопасности, на водителя может быть наложен административный штраф.

Кроме того, производитель автомобиля не несет ответственности за транспортное происшествие, даже если автомобиль находится на гарантийном обслуживании в случае, если владелец не обратился к специалистам по поводу замены ремней безопасности. Поэтому перед тем, как проводить ремонт ремней своими руками, необходимо понимать, что все изменения производятся, как говорится, на свой страх и риск.

Чаще всего, владельцы решаются на самостоятельный ремонт из-за весьма дорогого обслуживания. Например, замена ременного механизма или полная замена ремней на стандартном легковом автомобиле среднего класса обойдется владельцу не менее 15 тысяч рублей. Не каждый готов заплатить такие деньги, особенно если речь идет о простой поломке, например, необходимости смазки или замены шестеренки основного механизма.

В каждом современном автомобиле ремни безопасности работают по достаточно простому принципу – катушка с блокиратором на основе зубчатого механизма, с помощью которого осуществляется вращение катушки. Сам зубчатый механизм закрывается небольшим маятником с шариковой или сфероидной опорой с системой рычагов. Когда ремень вытягивается плавно, опора вращается вместе с шестерней катушки, а при резком рывке маховик блокируется. В этой системе блокировке чаще всего и кроется неисправность.

Таким образом, для ремонта катушки и других механизмов необходимо снять ее, для чего почти на всех автомобилях нужно будет снимать обшивку, а на некоторых моделях и сидения с той стороны, с которой не исправен ремень. Для снятия и самостоятельного ремонта вам потребуются инструменты, которые должны включать:

• набор плоских и крестообразных отверток;
• набор накидных ключей различного диаметра;
• смазочный материал, проволоку, салфетки и материал для защиты сидений и обшивки.

В зависимости от сложности ремонта (иногда требуется полная замена катушки), для работы могут потребоваться и другие дополнительные инструменты. На ВАЗ проводить ремонт своими руками намного проще, особенно на старых версиях, так как на этих авто нет боковых подушек безопасности, легко снимается и устанавливается обшивка, и нет необходимости снимать сидения.

Независимо от модели автомобиля, для того чтобы добраться до механизмов, которые отвечают за правильную работу ремней безопасности, необходимо снять пластиковую облицовку боковой панели. Практически на всех моделях она держится либо на клипсах сверху и снизу либо на болтах различного диаметра. Для доступа к облицовке необходимо отодвинуть сидение максимально вперед, либо снять его согласно инструкции (открутить несколько передних и задних болтов крепления и вынуть сидение из салазок).

Для соблюдения техники безопасности, особенно это касается автомобилей с боковыми аэрбегами, перед началом работ с катушкой ремня необходимо снять минусовую клемму с аккумулятора и по возможности контакты на подушки безопасности (можно увидеть по цвету проводов в электросхеме автомобиля). Делать это необходимо для того, чтобы не сработал пиропатрон, что может привести к травме. Катушка, как правило, закрыта пластиковым корпусом с надписью “Do not open”, но для того, чтобы устранить причину поломки, ее все же необходимо открыть. Крепится этот пластиковый кожух на несколько болтов к стойке.

Если ремень безопасности плохо втягивается, то, может быть, просто слетела или повреждена пружина возвратного механизма. Если дело в пружине, ее можно заменить. На этапе замены следует быть осторожным, так как снять пружинный механизм несложно, а установить его обратно на катушку достаточно проблематично. Какой-либо определенной схемы установки нет, все зависит от модели и сложности механизма.

Еще одной частой причиной, при которой ремень не втягивается обратно, является износ металлической ленты натяжителя или обрыв стального уголка, который заправляет ленту в отверстие на валу. Из-за этого обрыва вал крутится вхолостую, то есть не наматывает на себя ленту. Если уголок оборвался не сильно, можно отогнуть ленту плоскогубцами и подправить ее положение, согнув кончик чуть ближе, чем это предусмотрено.

При дальнейшем осмотре можно обнаружить, что пластиковый вал соединяется с металлическим штоком, который идет от катушки. В одной части вала – отверстие под крепление на шток, с другой стороны – небольшое отверстие, которое похоже на ушко у обычной иголки. Чтобы закрутить вал и собрать весь механизм на место, в это самое ушко необходимо продеть кусок металлической проволоки или тонкой спицы. Вал закручивается против часовой стрелки до упора, поддерживайте механизм с помощью отвертки и гаечного ключа.

Теперь можно замотать ремень на вал и убрать проволоку, таким образом соединятся две половины механизма, и крышка защелкнется.

Есть и другие причины поломок, когда ремень не втягивается или не вытягивается, некоторые из которых можно решить без замены пружины или основных деталей. Например, на множестве моделей ВАЗ, особенно десятого семейства, из-за недостаточной изоляции механизм начинает заклинивать в морозную погоду. Чаще всего, это вызвано не поломкой, а загустением смазки, которая не отличается стойкостью к минусовым температурам. При разборе катушки следует дополнительно смазать механизм морозостойкой смазкой типа Литола или силикона.

Иногда для лучшего вытягивания и втягивания ремня достаточно уменьшить угол сгиба металлической “лапки”, на которую воздействует шариковый механизм. Если катушка стоит вертикально, то фиксатор не должен цепляться за зубцы шестеренки, а должен срабатывать только при наклоне бобины с лентой. При более серьезных неисправностях рекомендуется заменить катушку на новую от той же модели авто.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327 , который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.

Каждый автомобиль, вне зависимости от производителя и комплектации, обязательно оснащается ремнями безопасности. Это международное требование, нарушение которого влечет за собой очень серьезные последствия. Причем как для производителя, так и для владельцев подобных автомобилей.

Как вы понимаете, ВАЗ 2110 исключением не является, а потому конструкция его салона включает в себя ремни безопасности.

Существует несколько основных проблем, связанных с ремнями отечественных «десяток»:

• Ремень заклинивает. Причем происходить это может даже при постепенном, медленном вытягивании устройства.
• Ремень туго выходит из своего посадочного места при заморозках.
• Замок не удерживает девайс.
• Катушка медленно вытягивает лямку.
• Катушка не может должным образом зафиксировать лямку и пр.

Проблем может быть и больше, самая банальная из которых — это механическое повреждение ленты.

Если неправильно отремонтировать механизм, это может привести к травмам при авариях, поскольку после вмешательства устройство перестало работать должным образом.

Стоит также отметить, что некоторые замки, устройства втягивания ремня и прочие узлы системы созданы таким образом, чтобы владелец автомобиля не мог после разборки собрать их обратно. Единственный возможный вариант — продувка сжатым воздухом.

Все операции, связанные с ремонтом ремня безопасности, вы осуществляете исключительно на свой страх и риск. Ха последствия отвечать никто не будет. Инструкция по ремонту существует, но перед ее использованием подумайте хорошо, стоит ли браться за ремонт этого узла своими руками.

Прежде чем приступать к ремонту, важно разобраться, как же именно работают ремни безопасности, в чем их особенность и какие устройства вообще принимают участие в защите водителя и пассажиров.

• Блокиратор катушки изготавливается на базе храпового механизма, который запирается чувствительным элементом. В его роли выступает маятник с полусфирической опорой. В некоторых случаях это шарик из металла, размещенный в сфере с большим диаметром.
• Маятник или шарик смещаются, при этом фиксируют за корпус храповую шестерню катушки через систему рычагов.
• На оси шестерни на винтовых шлицах располагается диск-маховик.
• При медленном затягивании лямок, диск благодаря трению вращается совместно с валом, но не запирает катушку.
• Если совершить рывок, диск будет сильнее давить на винтовую поверхность, действуя по инерции, преодолеет силу трения и заблокирует храповик, сдвинувшись по винтовым шлицам.

При движении водитель и его пассажиры в обязательно порядке должны быть пристегнуты ремнями безопасности.

Этот узел будет обеспечивать безопасность только в том случае, если им пользоваться. Проблема многих наших граждан заключается в том, что они пристегиваются не ради безопасности, а во избежание штрафов за нарушение ПДД. Потому многие просто накидывают ленту, не заводя ее в замок, создавая имитацию пристегнутого ремня для ГИБДД.

Вы всегда должны быть уверены в функционировании ваших ремней безопасности. Потому периодически рекомендуется их проверять.

Для этого есть несколько полезных рекомендаций.

1. Проверьте, не перекручены ли ремни из-за неправильного их использования.
2. При перекрученности ленты могут заедать, неправильно втягиваться.
3. Вытяните ремень на всю длину, выправите и верните в исходное положение.
4. Полностью извлеките ленту и отпустите, чтобы он самостоятельно собрался.
5. Если при втягивании и вытягивании устройство заедает, проверьте состояние тесьмы, наличие грязи, смазки и прочих дефектов.
6. Промывку можно осуществлять только с помощью слабого мыльного раствора. При невозможности промыть слабым раствором, ремень обязательно подлежит замене.
7. Убедитесь в надежности и исправности мест крепления ремня. Все болты обязательно плотно затягиваются.
8. Проверьте состояние креплений устройства к кузову. Иногда на ВАЗ 2110 на том участке появляются следы коррозии. Все пораженные коррозией элементы обязательно подлежат замене.

Есть несколько ситуаций, при которых может потребоваться замена только ленты или всего устройства в сборе.

С этими ситуациями предлагаем вам ознакомиться в специальной таблице.

— Петли разорвались на кромках ремня

— Имеются надрезы или надрывы на ленте

— Кнопка для разблокировки не работает или плохо выполняет свои функции

— Пряжка не может отпустить ремень

— На поверхности пряжки появились трещины

— Чтобы освободить ремень, приходится прикладывать большее усилие

Состояние устройства следует периодически проверять. Только там можно быть уверенным в том, что ваша безопасность под надежной защитой.

Последовательность работ выглядит следующим образом.

1. Снимите катушку безопасности. Для этого не требуется демонтировать сиденья. Просто сдвиньте их до упора вперед и опустите вперед спинку.
2. Найдите сторону, где располагается блокиратор. Как правило, это более толстая сторона. Можете потрясти ремнем около уха. Если услышите звук металлического шарика, там и располагается искомый блокиратор.
3. Другой вариант — полностью размотайте ленту. Ваш блокиратор будет находиться тем, где на боковушке находится квадрат из пластика.
4. Если вы выполните разборку со стороны смазывающей пружины, то будьте с ней очень аккуратными. Не редко она резала руки и лицо.

1. Демонтируйте крышку, предварительно достав четыре пистона. Все делайте аккуратно, иначе внутренности могут рассыпаться.
2. Крышка демонтируется исключительно горизонтально.
3. Не прикладывая большие усилия, разберите катушку. Так вы доберетесь до храповика.
4. Рядом с ним располагается прямоугольный корпус с лапкой. Этот шарик отвечает за блокировку ремня при наклонах корпуса катушки.
5. Теперь доберитесь до трущихся деталей. Вероятнее всего, на них образовался сгусток смазки, которую необходимо удалить, поскольку эти загрязнения мешают работе устройства.

1. Смажьте свежими составами механизмы. Выбирайте обязательно те составы, которые не будут замерзать при отрицательных температурах воздуха.
2. Для увеличения надежности и эффективности работы ремней, можете использовать метод подгибания медной лапки, на которую воздействует металлический шарик.
3. Вес шарика со временем разгибает лапку, из-за чего ремень работает не так эффективно.
4. Убедитесь, что после этой манипуляции катушка срабатывает при наклонах.
5. Ни в коем случае ничего не убирайте из конструкции устройства. Есть много умников, которые считают блок с шариком совершенно лишним. На практике ремни будут работать, но этот комплекс играет и более значимую для вашей безопасности роль.
6. Если детали сильно износились, сама лента имеет следы дефектов, желательно заменить весь агрегат в сборе. Причем делать это лучше на специализированных станциях технического обслуживания.

Пожалуй, ремонт ремней безопасности — это один из тех немногих случаев, когда свой ВАЗ 2110 лучше доверить профессионалам, а не пытаться сэкономить путем самостоятельного ремонта.

Со временем в ВАЗ 2110 начинает подклинивать ремень безопасности, то есть не дает вытащить ремень из катушки, даже когда Вы тянете его очень медленно. Либо зимой ремень тяжело вытягивается из катушки и приходится прикладывать большое усилие, чтобы пристегнуться.

Многие владельцы десяток сталкиваются с двумя неприятными моментами при использовании ремней безопасности:

1. Заклинивает ремни безопасности, даже когда их вытягиваешь совсем медленно.
2. Тугое вытягивание ремней безопасности на морозе

Согласно Правила ЕЭК ООН №14-05; 16-04, ГОСТ Р 41.14; 41.16.
Неисправности ремней (не держит замок, катушка лениво втягивает лямку или не фиксирует ее и т.п.) самому устранять нельзя ! Любое вмешательство в конструкцию или способ установки ремня безопасности снимает с их изготовителя ответственность за правильное функционирование ремня и полученные в аварии травмы.

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Некоторые замки, втягивающие устройства и т.д. специально сделаны так, что после разборки собрать их уже нельзя. Но продувка сжатым воздухом — допустима;

Поэтому все действия с ремнями безопасности Вы делаете на свой страх и риск.
За любой ущерб и травмирование, связанное с вмешательством в ремни безопасности автор ответственности не несет.

Принцип работы ремней безопасности:
Блокиратор катушки сделан на основе храпового механизма, запираемого чувствительным элементом — маятником с полусферической опорой или металлическим шариком, расположенным в сфере большего диаметра . Шарик или маятник, смещаясь, через систему рычажков фиксируют за корпус храповую шестерню катушки. На ее оси на винтовых шлицах с малым углом установлен диск-маховичок. Когда лямку вытягивают медленно, диск за счет трения только вращается вместе с валом, не запирая катушку. При рывке ленты диск по инерции сильнее давит на винтовую поверхность, преодолевает силу трения и, сдвинувшись по винтовым шлицам, блокирует храповик

Для того, чтобы отремонтировать катушку ремней безопасности своими руками нужно:
Снимаем катушку ремней безопасности. Снимать сиденья для этого не обязательно, достаточно сдвинуть их вперед и наклонить вперед спинки.
Определяем сторону, где находится блокирующее устройство (как правило, это более толстая половина). Определить это можно, потрясся ремень около уха, где будет бренчать шарик, там и есть блокиратор. Либо можно полностью размотать ремень, блокиратор на той стороне, где на боковине пластмассовый квадратик.

Инерционная катушка: а — корпус; б — катушка; в — втягивающая спиральная пружина; г — инерционный механизм; д — шарик; е — управляющий храповик; ж — блокирующий храповик.

Если ошибочно разберете катушку с другой стороны, где находится сматывающая пружина, то имейте ввиду, что пружина может порезать руки и лицо. Поэтому лучше не ошибаться с выбором стороны ��

Снимаем крышку (нужно вытащить 4 пистона). Аккуратно, чтобы внутренности не рассыпались ! Крышку нужно снимать в горизонтальном положении.

Разбираем катушку ремней безопасности (без усилий) и добраемся до блокирующего храповика.
Рядом в прямоугольном корпусе с лапкой – шарик, который блокирует ремень при наклоне корпуса катушки.

Добравшись до трущихся деталей удаляем загустевшую смазку, которая похоже на сухую субстанцию и только мешает четкой работе блокирующего механизма.
Смазываем механизм катушки ремня безопасности. А смазывать нужно смазкой, которая не густеет на морозе (литол, шрус, фиол, моторное или трансмиссионное масло не подойдут). Необходима морозостойкая смазка Циатим201 (или ее аналог), либо хорошая силиконовая смазка.

Кроме этого, для более четкой работы механизма ремней безопасности можно подогнуть скобу, а точнее подогнуть медную лапку, на которую воздействует шарик. Дело в том, что из-за веса шарика она слегка разгибается и ремень работает все хуже.
То есть нужно уменьшить угол сгиба медной лапки так, чтобы при вертикальном положении катушки фиксатор не входил в зацепление с зубцами катушки.
Проверяем, чтобы при наклоне катушки фиксатор срабатывал.

Встречаются мнения, что можно просто выкинуть этот блок с шариком и ремни безопасности будут работать без проблем, однако этот фиксатор срабатывает не только при перевороте машины, но также является инерционным механизмом и заблокирует ремень даже при резком торможении или сильной тряске кузова. Поэтому, ничего выкидывать из катушки ремней безопасности не нужно.

Собираем все в обратной последовательности.
Теперь ремень безопасности работает отлично при любых морозах.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Очень часто клинящий механизм ремешка безопасности в автомобиле начинает заедать во время вытаскивания ремня из катушки даже если тянуть его очень плавно, а в холодное время года пристегнутся практически не реально. В этой статье я расскажу вам, как сделать ремонт ремня безопасности своими руками в течение десяти минут прямо в машине.

Для выполнения данного вида робот вам потребуется.

• Короткая крестовая выкрутка
• Выкрутка с прямым шлицом
• Торцевой ключ на семнадцать
• Зажим так же можно воспользоваться канцелярской прищепкой
• Пленка для защиты авто кресел от грязи
• Вязальная стальная спица или жесткая проволока
• Шприц с трубочкой
• Бензин для заправки зажигалок

1. Для снятия накладки средней стойки необходимо крестовой отверткой открутить четыре самореза.
2. Затем вытаскиваем весь ремень безопасности и крепим его на проушине, используя зажим или канцелярскую прищепку.
3. Торцевым ключом на семнадцать извлеките болт, которым прикручена катушка и забираем ее с кронштейна. Не допускайте, чтобы катушка сматывалась, и закрепите ремешок на катушке зажимом. Зафиксировать нужно, чтобы было удобнее проводить ремонтные работы.
4. Закройте сидение автомобиля пленкой, и положите на нем демонтированный механизм, вам нужно сесть на другое кресло.
5. Далее ищем крышечку, под которой расположен инерционный механизм, для этого потрясите катушку и под какой крышкой гремит та нам и нужна.
6. Чтобы снять крышку необходимо убрать четыре пластиковых пистона, при помощи спицы извлекаем их. Используя шлицевую выкрутку, снимаем крышку.
7. Извлекаем открывшийся механизм (в коробке находится цилиндрик, металлический шарик и коромысло). Для правильной работы механизма коромысло должно свободно двигаться по оси и ничего не заедать. Для проверки расположите механизм в вертикальном положении и наклоните верхнюю часть в сторону шарика, коромысло должно возвращаться в первоначальное положение, без какого либо подклинивания. Если все же подклинивания есть необходимо промывать ось коромысла, пока оно не начнет вращаться свободно и без заедания.
8. Затем достаем инерционный механизм (достается без дополнительного инструмента), он металлический и расположен под пластмассовой шестеренкой. В центральной части отверстия находится эксцентрик с зубчиками (он и является причиной заклинивания ремня вовремя выдергивания) пространство под ним следует хорошо почистить. Для этого нужно налить небольшое количество бензина в центр и по периметру, не допуская сматывания ремня, затем снимем зажим.
9. Далее берем в руку катушку, что бы вы смогли держать указательным пальцем пружину и пластмассовую направляющую, второй рукой намотайте ремешок, и дергаем его пару раз. Эту процедуру необходимо повторить два три раза. Важно: не допускайте, чтобы ремень смотался до того как вы соберете механизм обратно.

Вот и все ремонт ремня безопасности своими руками закончен, остается только собирать в обратном порядке, и установит на место, рекомендуется провести эту же процедуру и на втором механизме для профилактики.

Замок ремня безопасности (он же защелка ремня безопасности) – это фиксатор, расположенный сбоку сиденья, в который вставляется собственно ремень безопасности (рис. 1). Замок ремня безопасности выходит из строя крайне редко. Но, видимо мне повезло, и я с этой неисправностью столкнулся.

Рис. 1. Замок ремня безопасности в сборе.

Сначала вообще не хотел описывать эту проблему. Однако, изучив запросы поисковых систем, выяснил, что этой темой интересуются несколько сотен человек в месяц. А это не так уж мало. Следовательно, замок безопасности может сломаться не только у меня))).

Итак, в чем же собственно проблема? Приехал на автосервис – и решил её. Но! Во-первых, если вы бывали в наших автосервисах, то знаете, что лишний раз туда лучше не обращаться. Во-вторых, неисправность и правда редкая. Не факт, что вам в тот же день всё починят (на складе может просто не оказаться запасного замка ремня безопасности). А если у вас дорогая иномарка, то даже такой пустяковый ремонт будет стоить существенных денег.

Есть второй путь – пойти в магазин и купить новый замок ремня безопасности. Я так и сделал. Однако эта пустяковая вещь оказалась дефицитной. Мне пришлось посетить несколько магазинов, прежде чем я её нашел, да и то защёлка ремня безопасности оказалась не оригинальной, а лишь похожей, и обошлась мне в 350 рублей. Пришлось немного подогнуть кронштейн, который крепится к сиденью, но в итоге я её поставил таки на место.

Однако была простая и дешёвая альтернатива – починить неисправную защёлку. Да, придётся потратить немного времени, но это же время я потратил на поездки по магазинам. Опять же 350 рублей деньги небольшие, но всё деньги. Лучше залить на них немного бензина в бак. Короче, предлагаю здесь вместе с вами защелку ремня безопасности отремонтировать. Точнее, я буду ремонтировать, а вы будете читать текстовый отчёт о выполненной работе))). Речь пойдёт о замке для Лада Приора, однако устройство замка ремня безопасности может быть аналогичным и для других моделей ВАЗ, а может и у некоторых иномарок.

Итак, для начала нам нужно разобрать корпус. Корпус вообще-то не разборный. Так что придётся разделить его на две половинки по шву отвёрткой или ножом. Разобрав корпус, мы увидим примерно следующее (рис. 2).

Рис. 2. Механизм замка ремня безопасности.

Здесь цифрами обозначены:

1. Фиксатор ремня безопасности.
2. Рычажок замка безопасности.
3. Валик.
4. Пружина.

Когда мы вставляем ремень в замок, то он давит на рычажок 2. Этот рычажок отодвигается и разрешает фиксатору 1 защелкнуть ремень. На валик 3 действует пружина 4, а валик 3 давит на фиксатор, который и защёлкивает ремень в замке. В моём случае обломился один конец пружины 4 (рис. 3), её силы стало не хватать для воздействия на фиксатор, поэтому замок ремня безопасности перестал работать.

Купить такую пружину вы вряд ли сможете. Можно попробовать добыть её из другого замка, но это тоже не простой путь. Я выбрал другой способ – сделал пружину сам. Для того чтобы сделать пружину, нам потребуется пружинистая проволока диаметром примерно 0,5 мм. Такую проволоку можно «добыть» из обычной пружины, распрямив её. Из этой проволоки выгибаем пружину, похожую на оригинальную. Результат см. на рис. 4.

Рис. 4. Преобразование обычной пружины в нужный нам формат.

Конечно, моя пружина не такая красивая, как заводская, да и размеры и форма её немного отличаются. Но в нашем случае это не важно, так как свои обязанности она и в таком виде будет выполнять! Остаётся поставить пружину на место (рис. 5).

Нет видео.

Видео (кликните для воспроизведения).

Ну вот и всё. Устанавливаем корпус на место, проверяем работу замка. Если всё нормально, то склеиваем корпус – и поехали! Удачи на дорогах, надеюсь, что ремень безопасности вам никогда не придётся опробовать в действии (хотя это не говорит о том, что наш ремонт выполнен плохо))).

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.
