Установка и подключение магнитолы своими руками
Опираясь на теорию и некоторое подобие прямых рук, беремся за установку магнитолы.
Установка происходила в следующем порядке:
1. В целях предотвращение короткого замыкания при подключении, перегорания предохранителей и собственной безопасности — отключаем минусовую клемму АКБ.
Начнем с установки динамиков в передние двери:
2. Крестовой отверткой выкручиваем три винта крепления (отмечены стрелочками) кармана на двери и немного надавив на него вниз — снимаем.
3. Аккуратно прорезаем в пленке отверстие в установочном месте (я использовал для этих целей нож). Теперь просовываем руку в отверстие и ищем там два провода. Провода замотаны в кусочке поролона и закреплены к двери при помощи серебристого армированного скотча. Аккуратно разматываем этот скотч или не менее аккуратнее срезаем его и вытаскиваем два провода.
4. Крестовой отверткой выкручиваем один винт и устанавливаем крепежные скобы на свои места (отметил желтыми стрелками).
Далее устанавливаем динамик. Тут все просто, каждой клемме — свой контакт (клеммы отличаются по размеру), закручиваем удерживающие винты и устанавливаем карман на свое законное место.
Аналогичную процедуру производим и со второй дверью.
P.S. Но увы, динамики категорически не хотели до конца вставать в установочное отверстие.
В общем получилось как в анекдоте:
Купили американцы у русских новый истребитель. Собрали — получился торпедный катер. Разобрали-собрали — катер. Разобрали-собрали — катер. Зовут на помощь русских, мол, не получается. Русские присылают своего специалиста, тот запирается в ангаре. Через три дня открывает ворота — стоит истребитель. Американцы недоумевают, получался же катер. Русский: «написано же в инструкции — перед сборкой детали обработать напильником».
Выхода из данной ситуации видел три:
1) кататься по магазинам и подбирать динамики, которые встанут "без напильника" — особого желания заниматься этим не было;
2) резать дверную карту и саму дверь — этот вариант отпал сразу;
3) сделать проставочки толщиной в 6-7 мм — на этом я и остановился.
После установки колонок переходим к установке головного устройства:
5. Слегка надавив пальцами по центру заглушки — извлекаем её.
6. Ищем провода аудиоподготовки (штекер антенны приклеен по центру, а ISO — разъемы чуть выше справой стороны). Провода закреплены при помощи серебристого армированного скотча.
Аккуратно разматываем этот скотч или не менее аккуратнее срезаем его и вытаскиваем провода.
7. Теперь разбираем магнитолу: снимаем панель, рамку и извлекаем саму магнитолу из установочной шахты при помощи рычажков идущих в комплекте. Все это в подробностях написано в Руководстве пользователя идущего в комплекте с магнитолой.
8. Устанавливаем "шахту" в посадочное место и вынимаем провода.
Для закрепления установочной шахты на месте, при помощи отвертки, загибаем язычки (снизу, сверху и по бокам).
9. Подсоединяем провода к магнитоле при помощи переходника (идет в комплекте с магнитолой).
10. Вставляем магнитолу в установочную шахту, устанавливаем рамку и панель.
11. С установкой магнитолы на этом закончиваем. Подключаем "минусовую" клемму на АКБ и проверяем работу динамиков и магнитолы.
Как снять магнитолу шевроле нива
23.8. Снятие и установка радиоприемника (магнитолы)
• Отсоедините провод массы (-) от аккумуляторной батареи. Магнитола Bavaria/S • Снимите обе ручки управления и расположенные под ними декоративные шайбы. • Отожмите вверх с помощью узкой отвертки фиксирующие пружины на осях ручек. • Снимите переднюю панель, затем снова вставьте в пазы выступы фиксаторов на обратной стороне панели При этом отогнутые выступы фиксирующих пружин д.
23.8.3 Установка радиоприемника (магнитолы)
• Присоедините все разъемы с задней стороны магнитолы. • Вставьте магнитолу в панель приборов. Она должна зафиксироваться на заднем упоре • Вставьте крепежные скобы рядом с осями ручек управления и закрепите их винтами. Не затягивайте винты слишком сильно. • Установите переднюю панель на фиксирующие пружины. Нажмите узкой отверткой на выступы пружин, чтобы зафиксировать па.
23.8.4 Снятие магнитолы с выдвижным креплением (Bavaria Cassette III, Europe digital)
• Вставьте в отверстия передней панели справа и слева два съемника (А). При отсутствии отверстий на панели снимите ручки управления и панель, после чего вставьте съемники. • Нажмите на съемники наружу, при этом должны освободиться фиксаторы и магнитолу можно будет вынуть из панели приборов Не перекашивайте магнитолу при снятии. • Пометьте разъемы громкоговорителей левого и право.
23.8.5 Установка
23.8.6 Магнитола Bavaria Electronic. Снятие
• Отсоедините провод массы от аккумуляторной батареи. • Осторожно отожмите узкой отверткой переднюю панель. • Снимите ручку. • Вставьте в зажимы справа и слева (указаны стрелкой) ключи для снятия магнитолы, входящие в комплект поставки. • Нажмите на оба ключа по направлению к центру магнитолы. • Выньте магнитолу из панели приборов. • Отсоедините антенный кабель (1).
Снятие и установка панели крепления радиоприемника Chevrolet Niva
Вам потребуются отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Выверните четыре боковых и.
3. . два верхних винта крепления панели крепления радиоприемнка.
4. Извлеките панель из гнезда панели приборов и отсоедините от нее колодку жгута проводов.
5. Установите панель крепления радиоприемника в порядке, обратном снятию.
Как снять дисплей мультимедийной системы Lada Niva Travel (Chevrolet)
На Lada Niva Travel (ранее Шевроле) в комплектации Luxe с завода установлен экран мультимедийной системы (ММС). В ходе эксплуатации может потребоваться его демонтировать. Как самостоятельно снять дисплей ММС Нивы рассказывается в технологической инструкции.
Открыть капот и отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10).
Извлечь из проемов щитка 1, рисунок 9-1, приборов заглушки 2 винтов крепления щитка (приспособление для демонтажа декоративных элементов кузова или отвертка плоская с защищенным жалом).
Рисунок 9-1 – Щиток приборов: 1 – щиток приборов; 2 – заглушка щитка приборов
Отвернуть винты 2, рисунок 9-2, крепления щитка 1 к панели приборов (отвертка крестообразная).
Рисунок 9-2 – Крепление щитка приборов: 1 – щиток приборов; 2 – винт крепления щитка приборов
Извлечь щиток из проема панели приборов.
Отвернуть винты 2, рисунок 9-3, крепления кронштейна 3 к дисплею мультимедийной системы (ключ гаечный 8 или отвертка крестообразная).
Рисунок 9-3 – Кронштейн дисплея мультимедийной системы: 1 – дисплей мультимедийной системы; 2 – винт крепления кронштейна; 3 – кронштейн дисплея
Отсоединить электрические колодки жгута проводов от выключателей и дисплея, снять щиток в сборе с дисплеем и выключателями.
Отвернуть винты 1, рисунок 9-4, крепления дисплея 2 мультимедийной системы к щитку приборов, снять дисплей (отвертка крестообразная).
Рисунок 9-4 – Крепление дисплея мультимедийной системы: 1 – винт крепления кронштейна; 2 – дисплей мультимедийной системы
23.8. Снятие и установка радиоприемника (магнитолы)
• Отсоедините провод массы (-) от аккумуляторной батареи. Магнитола Bavaria/S • Снимите обе ручки управления и расположенные под ними декоративные шайбы. • Отожмите вверх с помощью узкой отвертки фиксирующие пружины на осях ручек. • Снимите переднюю панель, затем снова вставьте в пазы выступы фиксаторов на обратной стороне панели При этом отогнутые выступы фиксирующих пружин д.
23.8.3 Установка радиоприемника (магнитолы)
• Присоедините все разъемы с задней стороны магнитолы. • Вставьте магнитолу в панель приборов. Она должна зафиксироваться на заднем упоре • Вставьте крепежные скобы рядом с осями ручек управления и закрепите их винтами. Не затягивайте винты слишком сильно. • Установите переднюю панель на фиксирующие пружины. Нажмите узкой отверткой на выступы пружин, чтобы зафиксировать па.
23.8.4 Снятие магнитолы с выдвижным креплением (Bavaria Cassette III, Europe digital)
• Вставьте в отверстия передней панели справа и слева два съемника (А). При отсутствии отверстий на панели снимите ручки управления и панель, после чего вставьте съемники. • Нажмите на съемники наружу, при этом должны освободиться фиксаторы и магнитолу можно будет вынуть из панели приборов Не перекашивайте магнитолу при снятии. • Пометьте разъемы громкоговорителей левого и право.
23.8.5 Установка
23.8.6 Магнитола Bavaria Electronic. Снятие
• Отсоедините провод массы от аккумуляторной батареи. • Осторожно отожмите узкой отверткой переднюю панель. • Снимите ручку. • Вставьте в зажимы справа и слева (указаны стрелкой) ключи для снятия магнитолы, входящие в комплект поставки. • Нажмите на оба ключа по направлению к центру магнитолы. • Выньте магнитолу из панели приборов. • Отсоедините антенный кабель (1).

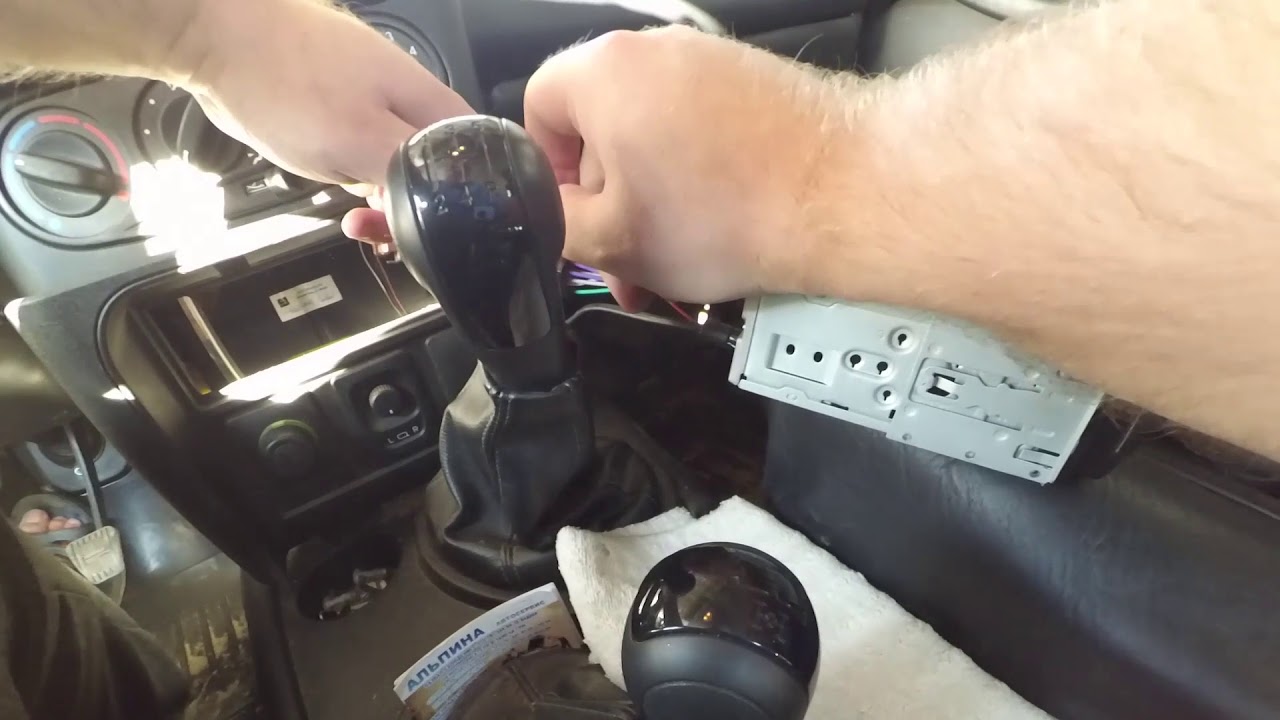

Как снять магнитолу на Шевроле Нива: все шаги детально
Здравствуйте! Меня зовут Владимир Губерниев, и я являюсь опытным автомехаником и специалистом по автомобилям. Сегодня я расскажу вам, как снять магнитолу на Шевроле Нива. Это процедура, которую можно выполнить самостоятельно, не обладая особыми навыками и инструментами.
Необходимые инструменты
Перед тем как приступить к снятию магнитолы, вам понадобятся несколько инструментов:
- Отвертка с плоским лезвием
- Отвертка с крестовым лезвием
- Пластиковая лопатка или специальный пластиковый рычаг для снятия обивки
- Стерео-ключ (опционально)
Шаги по снятию магнитолы
Далее я расскажу вам о нескольких шагах, которые позволят вам легко и без проблем снять магнитолу на Шевроле Нива:
- Сначала вам нужно подготовить автомобиль к работе. Отключите аккумулятор, чтобы избежать возможных коротких замыканий и повреждений во время снятия и установки магнитолы.
- Используя пластиковую лопатку или специальный пластиковый рычаг, аккуратно снимите обивку по краям магнитолы. Обычно она прикреплена на клипсы или застежки, которые можно аккуратно отсоединить.
- После снятия обивки, вы увидите болты, крепящие магнитолу. Используйте соответствующую отвертку (плоскую или крестовую) для откручивания этих болтов.
- Если ваша магнитола имеет специальные защелки, для их отсоединения можно использовать стерео-ключ. Вставьте ключ в отверстие рядом с магнитолой и аккуратно нажмите вниз, чтобы разблокировать защелки.
- После снятия всех креплений, магнитола должна свободно выдвижется из док-станции.
- Отсоедините провода, которые соединяют магнитолу с электрической системой автомобиля. Распознать эти провода не составит труда, так как они обычно обозначены разными цветами или маркировкой.
- Теперь магнитола полностью снята!
При желании, вы можете установить новую магнитолу, следуя указаниям в обратном порядке. Не забудьте проверить работу магнитолы после установки и подключения ее к автомобилю.
Надеюсь, что эта информация была полезна для вас. Спасибо за внимание, и удачи вам!
