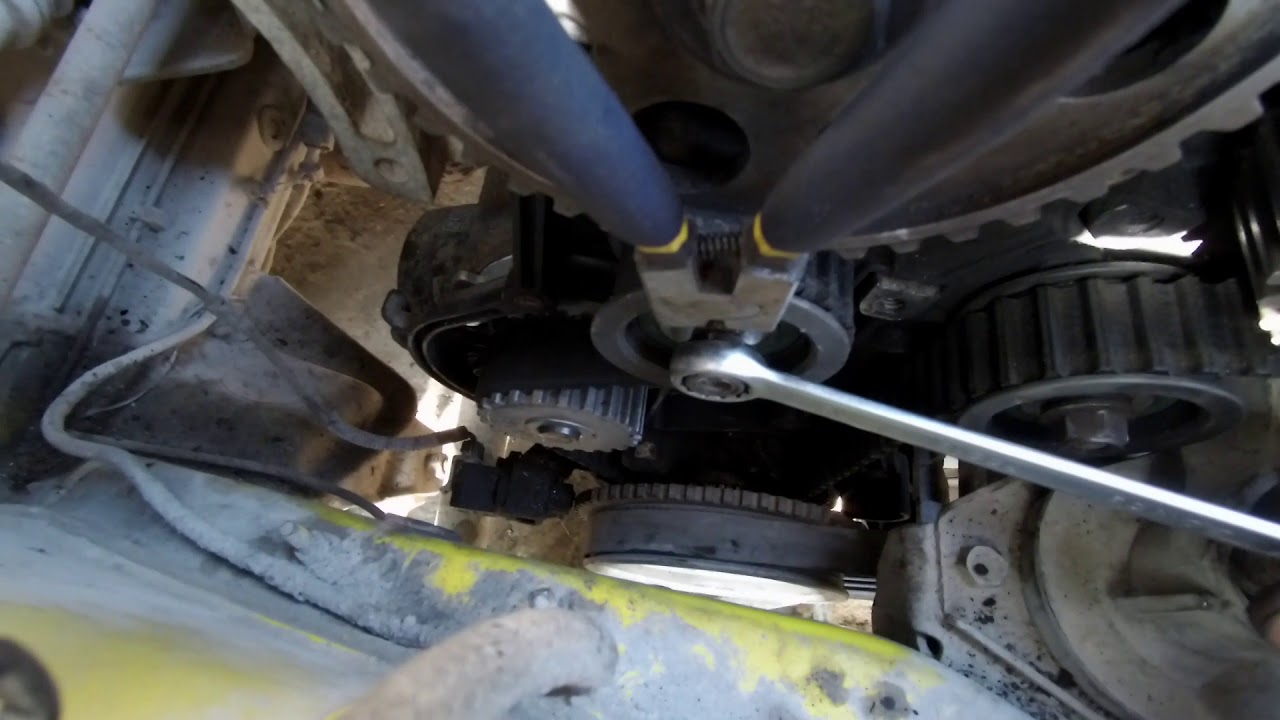

Как натянуть ремень ГРМ без специального инструмента

19 Февраля 2014 | Автор: Ник | Просмотров: 92852 |

Натяжение ремня ГРМ ВАЗ 2110, 2111 (8 кл.)

Для регулирования натяжения ремня поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.

Проверка натяжения ремня ГРМ заключается в том, чтобы передняя ветвь ремня закручивалась на 90° большим и указательным пальцами руки с усилием с небольшим усилием 15–20 Н (1,5–2,0 кгс). Тут появляются вопросы: как рассчитать усилие? Усилие пальцев у всех разное, как определить нужную силу? Нужно натянуть ремень ГРМ так, чтобы на самом длинном участке попытаться повернуть его 2мя пальцами на 90 градусов, и если это почти удается, значит ремень натянут нормально.

Пробуйте подтянуть ремень ГРМ и учитывайте, что

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

• если ремень перетянут, никакими пальцами его на 90 градусов не повернешь.
• если недотянули — ремень будет болтаться и бить о пластиковый кожух (этого быть недолжно). Подтягиваем до тех пор, пока звук не пропадет на холостых и при прогазовках.

Натяжка ремня ГРМ ВАЗ 2112 (16 кл.)

С помощью специального ключа натягиваем ремень ГРМ натяжным роликом. Если его нет, тогда можно натянуть ремень ГРМ с помощью двух гвоздей и отвертки, которая будет устанавливаться между ними. Также можно переделать в подходящий инструмент столовую вилку, обломив 2 центральных зуба, а крайние укоротить и загнуть.

Провернув коленвал в направлении вращения на два оборота, проверяем совмещение установочных меток. Натяжение зубчатого ремня проверяем в средней части ветви между шкивами распределительных валов. Прогиб ремня должен составлять 5,4±0,2мм. под нагрузкой 100 Н (10 кгс). И как проверить натяжение ремня ГРМ без специального инструмента? Как узнать, как сильно надо давить на ремень ГРМ?

Способ №1. Воспользоваться 10кг. гирей и линейкой. Установить линейку на ремень между шкивами, а на линейку гирю. Тянем, чтобы от плоскости прогиб был не более 5мм.

Способ №2. Использовать весы безмен. Закрепить крючок весов по центру ремня между шкивами и тянуть их вверх, пока показания на весах не будут равны 10кг. После этого замеряем расстояние, на которое отклонился ремень ГРМ (должен составлять 5,4±0,2мм). Кстати, этот же инструмент используется и для натяжения ремня генератора и гаек:

По аналогии с 8кл. моторами: если недотянули — ремень будет болтаться и бить о пластиковый кожух.

В заключении скажем, что если Вы перетянули ремень ГРМ, тогда он будет визжать, и срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика уменьшится. Лучше недотянуть, чем перетянуть. И еще, замеры необходимо выполнять на холодном двигателе.

Чем натянуть ролик грм без спец ключа веста

Как я менял ремень ГРМ на своей Ладе Весте с пробегом 120 тысяч

На этом автомобиле Лада Веста я менял ремень ГРМ. Двигатель на ней 1.8 литра, пробег 120 тысяч. Машине более 3 лет, посторонних шумов от привода ГРМ пока нет, но по пробегу ремень уже желательно поменять. Помпу менять не стал, на этих моторах они ходят хорошо.

В нем идет 2 ролика: обводной и натяжной, а также сам ремешок. Покажу, как я своими руками проводил процедуру замены в гараже.

На первом этапе поднял автомобиль домкратом, и снял переднее правое колесо, а также подкрылок.

Сразу желательно сорвать болт на коленвале размером 17 мм.

Чтобы его сорвать, я включил 4 передачу, попросил помощника, чтобы он в этот момент нажал на тормоз.

После этого поддомкрачиваем двигатель, чтобы снять подушку двигателя. Потом будет легче подлезть к натяжному ролику.

Поддеваем отверткой пластиковую крышку на ролике и откручиваем гайку на 13.

Теперь ремень генератора можно снять. Я смазал натяжной ролик, на нем есть небольшой люфт.

Но он не шумит. Дальше снял шкив.

На шкиве есть метка в виде небольшой точки. Ее нужно вывести на специальную риску.

Для этого можно включить пятую передачу и, поворачивая ступицу колеса, вывести в нужное положение.

Теперь снимаем защитный кожух, который крепится на 8 болтах под шестигранник. К некоторым добраться будет неудобно.

Теперь смотрим состояние привода ГРМ. Состояние ремня достойное.

Ранее я снимал и смазывал натяжной ролик на 70 тысячах км, так как он стал подсвистывать. Теперь нужно ослабить болт натяжного ролика и снимать ремень.

При детальном рассмотрении состояния ремня ГРМ я выяснил, что еще тысяч 30 он бы прошел. Но резина уже подсыхает, есть небольшие трещинки. Состояние обводного ролика еще тоже приемлемое.

Есть небольшой люфт и шум. Теперь натяжной ролик. Хотя я его и смазывал, но он уже шумит в руках, хотя на машине шумов слышно не было.

Состояние помпы: потеков не видно, есть небольшой люфт, шума я не слышу при вращении шкива.

Думаю, что еще тысяч 50 она еще смело пройдет. Первым делом устанавливаем ремень по меткам.

Внизу тоже метки должны совпасть.

После этого вся трудность заключается в установке самонатяжного ролика. Специального ключа у меня нет.

Пришлось помучиться, с помощью отвертки нужно помогать. Лучше приготовить спецключ. Должно получиться примерно так.

Риски совпадают на ролике – это правильная натяжка ремня. После этого несколько раз желательно провернуть ремень по кругу, посмотреть, смещается он в сторону или нет. Осталось все собрать и проверить. Установил нижний шкив и завел двигатель без подушки, посмотрел, как работает ролик.

Все нормально, двигатель работает мягко. Остальное собрал в обратном порядке. Напишите в комментариях, все ли вам было понятно, как делали вы, и какой получился результат.

Как заменить ремень ГРМ на двигателе 1.8 л (ВАЗ 21179)

Двигатель ВАЗ 21179 (1.8л, 122 л.с.) в настоящее время устанавливается на автомобили Lada Vesta и XRAY. Замену ремня привода газораспределительного механизма на этом моторе выполняют в соответствии с планом технического обслуживания (каждые 180 000 км пробега). Чтобы заменить его своими руками потребуется помощник, а также желательно наличие смотровой ямы. Рассмотрим этот процесс в деталях.

Отсутствие меток на шкивах, а также фиксация распредвалов требует наличия специального оборудования. А для замены ремня ГРМ на ВАЗ 21179 потребуется разобрать едва ли не пол мотора.

Внимание! Замена ремня ГРМ на двигателе ВАЗ 21179 является трудоемкой, требует наличия специального инструмента и навыков. Доступ к ремню затруднен из-за плотной компоновки в моторном отсеке. При замене ремня следует также заменить его натяжной и направляющий ролики.

Процесс замены ремня ГРМ показан на двигателе ВАЗ 21129 (1.6 л). На 1.8-литровом (ВАЗ 21179) моторе шкив распределительного вала впускных клапанов оборудован фазорегулятором, что затрудняет работу.

Внимание! Полная инструкция есть в ТИ 3100.25100.40207, скачать ее можно на этой странице.

Как снять ремень ГРМ

1. Снять переднюю верхнюю крышку ремня привода ГРМ, вывернув 5 болтов крепления (шестигранник «на 5»). Для получения доступа придется предварительно снять правую опору двигателя (мотор должен быть частично вывешен).
2. Снять переднее правое колесо и подкрылок.
3. Снять ремень генератора (ремень привода вспомогательных агрегатов).

1. Повернуть коленвал до совмещения меток на шкиве распредвала выпускных клапанов (торцевой ключ «на 17»)..
2. ..и на шкиве распредвала впускных клапанов с метками на задней крышке ремня ГРМ. Это положение будет соответствовать положению коленвала ВМТ такта сжатия первого цилиндра.

Предупреждение! Вращать ремень ГРМ за болты шкивов распредвалов не допускается.

1. Отвернуть болт крепления шкива коленвала (торцевой ключ «на 17» с удлинителем). Коленвал можно удерживать шлицевой отверткой за зубчатый венец маховика. Для этого необходимо отвернуть три винта и снять стартер. Болт шкива коленвала можно отвернуть, если помощник включит высшую передачу и нажмет педаль тормоза. Но при этом коленвал может немного повернуться. Поэтому необходимо повторно убедиться в совпадении всех меток.
2. Снять шкив коленвала и ограничительную шайбу.
3. Снять нижнюю переднюю крышку, вывернув один болт сверху и два снизу (шестигранный ключ «на 5»).

Совет. Чтобы во время снятия ремня ГРМ распредвалы не поворачивались под действием клапанных пружин, можно зафиксировать валы, установив между их шкивами специальный стопор.

1. Ослабить натяжение ремня ГРМ, повернув болт крепления натяжного ролика на пол-оборота против часовой стрелки (ключ «на 15»).
2. Снять ремень ГРМ со шкивов.

Как установить и натянуть ремень ГРМ

На 1,8-литровом двигатели конструкторы не предусмотрели простого механизма фиксации коленвала при установке меток. Для этого сделана соответствующая оправка, которая фиксирует шестерню на коленвале через кронштейн датчика коленвала.

1. Прокладываем ремень в соответствии с рисунком. Убеждаемся, что метка на зубчатом шкиве коленвала расположена напротив прилива, выполненного на корпусе масляного насоса.
2. Надеваем ремень на шкив распредвала впускных клапанов так, чтобы передняя ветвь ремня была натянута, а метки E и F совпали. Не давая ремню ослабнуть, надеваем его на шкив распредвала выпускных клапанов так, чтобы метки C и D совпадали.

Как натянуть ремень ГРМ (для наглядности показано на снятом двигателе):

1. Поворачиваем натяжитель (используем съемник для стопорных колец, установленный в пазы №1) в направлении стрелок до совмещения меток 2 на нем.
2. Затягиваем болт крепления натяжного ролика моментом 33-41 Нм или 3,4-4,2 кгсм (ключ «на 15»).
3. Если при этом один из распредвалов повернулся, то ослабляем затяжку ремня и переустанавливаем его, повернув неправильно установленный распредвал (допустимое несовпадение меток в пределах одного зуба шкива распредвала).
4. Повернув коленвал на два оборота (за венец маховика или завернув в вал болт крепления шкива), убеждаемся по совпадению меток, что взаимное положение валов не нарушено. При необходимости совместив метки, повторяем установку ремня.
5. Выполняем сборку остальных деталей в обратном порядке.

Замена ремня ГРМ без специального инструмента

Способ можно использовать, если нет необходимости менять ролики.

1. Срезаем половину старого ремня ГРМ канцелярским ножом.
2. Снимаем половину старого ремня ГРМ.
3. Надеваем на шкивы коленвала новый ремень ГРМ.
4. Разрезаем вторую половину старого ремня ГРМ и удаляем его.
5. Новый ремень ГРМ натягиваем на шкивы коленвала до конца.

Где купить: комплекты ГРМ по низким ценам есть нашем интернет-магазине (категория ГРМ).

Напомним, характеристики и отзывы о двигателя ВАЗ-21179 можно найти тут.

Можно ли заменить ремень ГРМ на Ладе Весте своими руками

Российские автомобили долгое время были популярными, так как доступны по цене. «Жигули» стоили недорого, как и их ремонт. Сложнее стало после выхода в свет Калины и Приоры. Но и в этом случае наши автовладельцы не подвели. Со временем появился опыт в ремонте нового автомобиля Лады Весты, хотя ремонтировать его намного труднее. Вы узнаете, как заменить ремень ГРМ на Весте в разных комплектациях своими руками.

Какие двигатели ставят на Весту

Перед ознакомлением с работой напомним, какими видами двигателей комплектуется новая машина. АвтоВАЗ предлагает потребителю целую серию моторов:

1. ВАЗ-11189, 87 л. с., 1,6 л.
2. ВАЗ-21129, 106 л. с., 1,6 л.
3. ВАЗ-21179, 122 л. с., 1,8 л.
4. Двигатель Рено-Ниссан HR16DE-H4M, 114 л. с., объемом 1,6 л.

Указанная линейка силовых агрегатов может со временем изменяться. Поэтому не обессудьте, если в списке окажутся неточности. Первые три вида силовых агрегатов были созданы в России на АвтоВАЗе на базе старых моделей. Последний вид стал результатом совместной разработки Японии и Франции от концерна Рено-Ниссан. На этом моторе использован цепной привод распредвала, но нет гидрокомпенсаторов. Поэтому каждые 80 тысяч километров пробега требуется регулировка зазоров клапанов ГРМ.

Чаще всего в комплектациях Лады Весты можно увидеть двигатели 21179 и 21129. В отношении 8-клапанного мотора на 87 «лошадей» многие жалуются, что не хватает мощности. Но совместно с механической КПП он выдает хорошие результаты.

Наиболее оптимальный вариант — двигатель ВАЗ-21129. У него 16 клапанов, а мощность составляет 106 л. с. Основная проблема мотора — ременный привод. От его работоспособности зависит срок службы всего силового агрегата.

Когда менять и сколько это стоит

Вовремя произведенная замена ременного привода важна. Он передает вращение от коленвала на механизм газораспределения. Валы этого устройства распределяют газы и топливную смесь.

Заводские специалисты установили периодичность замены привода через 180 тысяч км. Но на практике работники автосервисов советуют не ждать этого времени, а заменить ремень при пробеге 100 тысяч км или меньше. Это связано с недостаточным качеством детали, так как существует много контрафактных запчастей.

Если ремень будет проскальзывать, то увеличится расход бензина, а мощность уменьшится. Особенно серьезные последствия может принести его обрыв, что сразу приведет к повреждению клапанов и поршней. Это происходит из-за их встречи друг с другом и загибанию клапанов. Ремонт после такой неисправности будет дорогим.

Производить замену привода нужно своевременно. Такая работа в автосервисе обходится примерно в 6 000 рублей и выше. Поэтому есть смысл заменить ремень ГРМ своими руками, соблюдая технологию работы. Для этого понадобится набор инструментов.

Как заменить ремень самостоятельно

Для такой работы нужно подготовиться. Если есть возможность использовать гидравлический подъемник, то это будет оптимальным вариантом. Но вполне достаточно смотровой ямы.

Вначале подготовьте набор инструмента и приспособлений:

1. Подъемное устройство.
2. Гаечный ключ №17.
3. Ключ в виде шестигранника размером 5 мм.
4. Набор торцовых головок Torx с воротком.
5. Комплект рожковых и торцовых ключей.
6. Несколько отверток с прямым шлицем.
7. Удлинитель.
8. Приспособление для закрепления распредвалов.
9. Ключ для стопорных колец.

Это примерный набор инструмента, могут потребоваться другие приспособления.

Подготовка к работе

Поставьте автомобиль на подъемник, но пока не поднимайте. Вначале вытяните ручной тормоз до конца, затем снимите отрицательный провод с аккумулятора. Перед началом работы приподнимите машину и снимите ремень генератора. Также демонтируйте стартер, так как он будет мешать работе.

Чтобы выполнить такую подготовку, потребуется вначале снять переднее правое колесо и брызговик.

Остальные действия производите в следующем порядке:

1. Зафиксируйте отверткой или другим инструментом маховик двигателя от вращения. В отверстие стартера воткните отвертку или подходящий инструмент.
2. Торцовым ключом на 17 или головкой открутите болт 1 крепления шкива 3 коленчатого вала.
3. Снимите шкив, а болт 1 с шайбой 2 заверните на место и затяните.
4. Вытащите отвертку, фиксирующую маховик от проворачивания.
5. Опустите автомобиль подъемным устройством.

Для дальнейшей подготовки потребуется специальное приспособление — траверса. Она поможет поднять правую сторону двигателя.

1. Закрепите траверсу 1, как показано на фото.
2. Вставьте крюк 2 в рым-болт.
3. Приподнимите силовой агрегат с помощью траверсы.

Чтобы проще установить опору двигателя на место, обведите маркером вокруг нее.

Далее, с помощью торцовой головки Торкс Е12 выкрутите два болта №1 фиксации правой опоры к двигателю. Затем выкрутите еще два болта №3, которые крепят опору к кузову, и снимите ее. Для этого потребуется головка Торкс Е16.

Снимите кожух, защищающий ременный привод. Для этого с помощью шестигранника размером 5 мм выкрутите 5 винтов верхней половины крышки, затем 3 — нижней половины.

Снятие ремня ГРМ

Технология этого этапа зависит от марки двигателя. Рассмотрим возможные варианты с разными силовыми агрегатами.

Комплектация с мотором ВАЗ-21129

Вначале необходимо совместить технологические метки.

1. Наденьте ключ размером 17 мм на болт шкива.
2. Вращайте его до совпадения меток на шкиве и на корпусе маслонасоса.

В таком состоянии метки на шкивах двух распредвалов должны совпадать с рисками на крышке.

Зафиксируйте и скрепите шкивы приспособлением. Его индекс по заводской номенклатуре 67.7811-9516. Это нужно для того, чтобы не сбились фазы газораспределения.

Комплектация с двигателем ВАЗ-21179

Совмещение меток аналогично Приоре и некоторым другим «Жигулям». Таким же ключом на 17 мм вращайте болт коленвала до совпадения двух меток.

Отличие работы с этим мотором в том, что для закрепления распредвалов применяется другое приспособление с индексом 67.7811-9704.

Отметьте положение шкивов двух распредвалов по отношению к задней крышки. Это удобно делать цветным маркером.

Для любых комплектаций

Ослабьте ключом 17 мм болт натяжного устройства №1. Снимите дистанционную проставку со шкива коленвала. Используя две отвертки с прямым шлицем, снимите ремень.

Замена и регулировка

Чтобы правильно заменить и отрегулировать ремень ГРМ, важно соблюдать температуру двигателя.

Он должен быть слегка теплым до +35 градусов, но не ниже +15 градусов. Иначе привод будет настроен неправильно, что приведет к нарушению работы мотора. Расход топлива увеличится, а мощность снизится.

На моторе ВАЗ-11189

Порядок установки и регулировки привода:

1. Установите ремень на шкив коленвала №1.
2. Протяните ветви по шкиву №2 насоса охлаждающей жидкости и по натяжному ролику №4.
3. Держа натянутой ветвь «а», наденьте ремень на шкив распредвала №5.
4. Затяните гайку №4 ключом размером 15 мм с усилием 5Н на метр.

Настройка на моторах 21129 и 21179

Перед установкой нового ремня проверьте еще раз совпадение меток, рассмотренных выше.

Если нет точного совпадения меток F и Е, то ключом 17 мм проверните немного коленвал до полного их совмещения.

Установка привода производится по инструкции:

1. Проверьте совпадение меток.
2. Затяните болт натяжного ролика указанным усилием.
3. Аккуратно наденьте ремень, начиная с верхних шкивов по направлению к низу привода.

Как натянуть ремень роликом

Для настройки натяжения потребуется специальный ключ или щипцы, используемые для установки стопорных колец.

1. Ключ установите в пазы на ролике.
2. Вращайте ключ до упора против часовой стрелки.
3. Вращайте ролик по часовой стрелке до совпадения меток. Они показаны на фото.
4. Затяните моментом 30 Н/м болт ролика.

Теперь приспособления фиксации шкивов можно убирать. Чтобы убедиться в правильности регулировки привода, поверните ключом коленвал на 2-3 оборота. Метки на ролике А и В должны также совпадать. В противном случае повторите регулировку заново.

Завершающий этап

Не забудьте поставить дистанционную проставку шкива коленвала.

Убедитесь, что автоматический натяжитель работает нормально, провернув коленвал. Если замечено, что он работает неправильно, и натяжение не сохраняется в одном положении, замените его новым.

Покупайте натяжные ролики только от проверенных производителей, так как при выходе его из строя порвется ремень ГРМ.

Последующие работы выполняйте по порядку:

1. Шестигранным ключом закрепите крышки привода. Вначале установите нижнюю половину, затем верхнюю.
2. Ключом Торкс Е12 затяните болты опоры мотора с небольшим усилием не окончательно.
3. Предварительно затяните остальные 2 болта торцовым ключом 16 мм.
4. Первые болты затяните окончательно усилием от 54 до 72 Н/м.
5. Установите опору мотора по обведенному контуру, затяните остальные 2 болта таким же усилием.
6. Отцепите траверсу от двигателя и уберите ее с автомобиля.
7. Вставьте отвертку с прямым шлицем в отверстие установки стартера, чтобы застопорить вращение маховика.
8. Гаечным ключом 17 мм выкрутите болт коленвала.
9. Установите шкив и закрепите его.
10. Наденьте ремень генератора.
11. Поставьте на место и закрепите стартер.
12. Установите брызговик колесной арки.
13. Поставьте на место колесо.
14. Подключите минусовую клемму аккумулятора.

После проведения таких работ, замену ремня ГРМ на Ладе Весте можно считать законченной.

Периодичность замены

Время проведения замены привода ГРМ на Ладе Весте зависит от условий эксплуатации и других причин. Автоваз дает рекомендации по замене в период пробега 180 тысяч км. Но, учитывая фактор риска обрыва ремня, многие специалисты советуют менять ремень в два раза чаще.

Это актуально, если ваш автомобиль проехал уже немало дорог. Попадание воды, масла и грязи намного сокращает время работы привода. В мастерской по ремонту за подобную работу придется выложить «кругленькую» сумму денег. Если вы дружите с техникой, и руки на месте, то легко сможете своими руками заменить ремень ГРМ.

Если что-то не так написал или перепутал, поправьте меня, напишите свои замечания в комментариях. Приятно будет узнать опыт других знающих водителей.

Чем натянуть ролик грм без спец ключа

порвался ремень вечером, холодно, снег валит, по быстрому поменял на дороге, самое проблемное было ролик натянуть, натянул еле как отверткой! завел машину, а она плохо обороты набирает((( думаю пока натягивал метки сбил немного((! щас темно уже, доехал до дома! а завтра ехать в сервис далеко, вот думаю утром метки выставить, но хз как самому натянуть его без ключа(

Комментарии 14

Ключ купить, да. Но если его забыл в гараже/дома? Вы всё какие то извращения строите, саморезы, электроды, палки… страсти какие то…
При аварийной замене ремня грм можно ремень и РУКАМИ натянуть. Крутите ролик ВВЕРХ что бы отверстия были НАД шпилькой, так его удобнее толкать что бы натянуть ремень. Всё. Натягиваете от руки, фиксируете ролик, проверяете натяжение. Едете домой, в гараж. Находите ключ и ставите ролик так как нужно. Ничего ему с этого положения не будет.

это если мотор 1.5, а если 1.3? натянуть руками можно, но только если у тебя папа — илья муромец. руками весьма проблематично нужный натяг ролику дать. отсутствие нормального натяжения ремня дает проскакивание ремня, а там и до встречи клапанов с поршнями не далеко. так что лучше все же заморочиться с саморезами и прочим мусором. личный опыт штука сугубо индивидуальная, т.к. на грех и вилы стреляют.

Да, у меня мотор 1.5. И руками натягивал спокойно, при том что папа не Илья Муромец =)
"Фишка" в том что когда отверстия сверху: гайка ролика затягивается ведь по часовой стрелке при этом помогая тебе в натяжении ролика, облегчая тебе задачу. С одной стороны ролик в сторону натяжения гайка крутит, с другой стороны ремень даёт сопротивление, ты просто рукой корректируешь положение ролика и всё. Повторю == вариант конечно же чисто аварийный, что бы доехать, хотя и натяг нужный спокойно получается. Потом конечно нужно обязательно переделать всё как надо.
С мотором 1.3 не сталкивался, не знаю.

про прикол с натяжкой ремня вместе с роликом тоже знаю, пользовался иногда, проблема в том, что иногда при таком методе съезжает метка. на "доехать" конечно пойдет, но нет ничего более постоянного чем временное )))

Как натянуть ремень ГРМ без специального инструмента

19 Февраля 2014 | Автор: Ник | Просмотров: 92184 |

Натяжение ремня ГРМ ВАЗ 2110, 2111 (8 кл.)

Для регулирования натяжения ремня поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.

Проверка натяжения ремня ГРМ заключается в том, чтобы передняя ветвь ремня закручивалась на 90° большим и указательным пальцами руки с усилием с небольшим усилием 15–20 Н (1,5–2,0 кгс). Тут появляются вопросы: как рассчитать усилие? Усилие пальцев у всех разное, как определить нужную силу? Нужно натянуть ремень ГРМ так, чтобы на самом длинном участке попытаться повернуть его 2мя пальцами на 90 градусов, и если это почти удается, значит ремень натянут нормально.

Пробуйте подтянуть ремень ГРМ и учитывайте, что

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

• если ремень перетянут, никакими пальцами его на 90 градусов не повернешь.
• если недотянули — ремень будет болтаться и бить о пластиковый кожух (этого быть недолжно). Подтягиваем до тех пор, пока звук не пропадет на холостых и при прогазовках.

Натяжка ремня ГРМ ВАЗ 2112 (16 кл.)

С помощью специального ключа натягиваем ремень ГРМ натяжным роликом. Если его нет, тогда можно натянуть ремень ГРМ с помощью двух гвоздей и отвертки, которая будет устанавливаться между ними. Также можно переделать в подходящий инструмент столовую вилку, обломив 2 центральных зуба, а крайние укоротить и загнуть.

Провернув коленвал в направлении вращения на два оборота, проверяем совмещение установочных меток. Натяжение зубчатого ремня проверяем в средней части ветви между шкивами распределительных валов. Прогиб ремня должен составлять 5,4±0,2мм. под нагрузкой 100 Н (10 кгс). И как проверить натяжение ремня ГРМ без специального инструмента? Как узнать, как сильно надо давить на ремень ГРМ?

Способ №1. Воспользоваться 10кг. гирей и линейкой. Установить линейку на ремень между шкивами, а на линейку гирю. Тянем, чтобы от плоскости прогиб был не более 5мм.

Способ №2. Использовать весы безмен. Закрепить крючок весов по центру ремня между шкивами и тянуть их вверх, пока показания на весах не будут равны 10кг. После этого замеряем расстояние, на которое отклонился ремень ГРМ (должен составлять 5,4±0,2мм). Кстати, этот же инструмент используется и для натяжения ремня генератора и гаек:

По аналогии с 8кл. моторами: если недотянули — ремень будет болтаться и бить о пластиковый кожух.

В заключении скажем, что если Вы перетянули ремень ГРМ, тогда он будет визжать, и срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика уменьшится. Лучше недотянуть, чем перетянуть. И еще, замеры необходимо выполнять на холодном двигателе.

замена ремня грм 16 кл без спецключа. кто делал, поделитесь?

замена ремня грм 16 кл без спецключа. кто делал, поделитесь?

Помпа эксцентриковая. Сначала сдвигаешь ее-заводишь ремень, потом поворачиваешь-и она натягивает ремень. Ключ там нужен-на 41 вроде. Я взял обычный ключ рожковый и отпилил его пополам, обточил, чтобы стал уже. Можно каким нибудь разводным ключом-только узким. Есть такой переставной ключ с множеством прорезей для переставления-можно им))

Отворачиваете шестигранником помпу-3 точки крепления- ослабляете.А потом ее можно крутить. Резинку на помпе лучше поменять, а лучше помпу!

Как натянуть ремень грм без ключа

В результате, если ремень ГРМ правильно натянут, то при снятой крышке его длинная часть будет качаться в пределах 1 см от оси.

Натяжка ремня ГРМ ВАЗ 2112 (16 кл.)

Натяните ремень ГРМ

Комментарии

при натяжении ремня коленвал повернет ровно на 2 зубца и остановится на отметке

суть статьи – обойтись без этого устройства

Пожалуйста, следуйте этим простым правилам:

1. Не оскорбляйте чужое достоинство;

2. Не используйте плохие слова, другими словами, мат;

3. Реклама запрещена;

4. Не добавляйте пустые комментарии (флуд)

Копирование материала разрешено только со ссылкой на первоисточник.

Ремень ГРМ необходимо проверять каждые 15 000 км пробега автомобиля. Ремень должен быть чистым – на его поверхности не должно быть следов грязи и масла. Ремень с разрывами, трещинами, расслоением, порезанными или изношенными зубьями, потертостями корда необходимо немедленно заменить (см. «Ремень привода ГРМ – Замена”).

Масло и грязь на ремне сокращают срок его службы.

Для проведения работ вам потребуются: штангенциркуль и бытовой безмен (только для 16-клапанных двигателей), гаечный ключ для натяжения ремня ГРМ (см. «Инструменты, оборудование, эксплуатационные материалы”).

Проверьте и отрегулируйте натяжение ремня на холодном двигателе.

1. Подготовить автомобиль к работе (см. «Подготовка автомобиля к обслуживанию и ремонту”).

2. На двигателях 2112, 21124 и 21114 снимите декоративную облицовку двигателя (см. «Декоративная облицовка двигателя – снятие и установка”).

3. Снимите переднюю крышку двигателя 2112, 2111, 21114 или верхнюю часть передней крышки двигателя 21124 (см. «Ремень ГРМ – Замена”).

4. Снимите правое переднее колесо (см. «Колесо – Замена») и поставьте автомобиль на надежную опору.

5. Снимите правый брызговик в моторном отсеке (см. «Брызговики в моторном отсеке – разборка и сборка”).

6. Поворачивая коленчатый вал торцевым ключом на 17 или 19 мм, осмотрите ремень.

При проверке ремня ГРМ коленчатый вал можно проворачивать следующим образом. Включите четвертую передачу, домкратом приподнимите правую переднюю часть автомобиля (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»), поверните правое переднее колесо по часовой стрелке. Это приведет к вращению коленчатого вала двигателя.

1. Зацепляем крючок безмены за рукоятку удлинителя торцевого ключа. Изолентой или изолентой закрепляем на удлинителе крючок безмены.

2. Проверьте натяжение ремня в центре ответвления между шкивами распределительного вала. К шкивам прикладываем край линейки. Прижимая ремень с силой 10 кгс через удлинитель, измеряем его прогиб, который должен составлять 5,4 мм.

Если прогиб ремня больше указанного, натягиваем ремень, если ремень слишком натянут, ослабляем его натяжение.

Чтобы проверить состояние и натяжение ремня на моторе 2112, достаточно просто снять заглушку с передней крышки. В этом случае прогиб ремня можно измерить от края передней крышки. Вы должны сначала измерить расстояние от края крышки до ремня ГРМ и учесть этот размер при измерении.

1. Используйте гаечный ключ на 17 мм, чтобы ослабить гайку натяжного ролика.

2. Поворачивая ролик специальным ключом, отрегулируйте натяжение ремня. Не отпуская ролик, затяните гайку его крепления (операция показана на примере двигателя 21124, на других двигателях выполняется аналогично).

3. Проверните коленчатый вал на 2 оборота и проверьте натяжение ремня (см. Выше). При необходимости повторите регулировку.

4. Наконец, затяните гайку крепления ролика моментом 33,23–41,16 Нм (3,4–4,2 кгсм)

Чрезмерное натяжение ремня сокращает срок его службы и может повредить подшипники насоса охлаждающей жидкости, промежуточные и направляющие ролики.

Вы заметили, что на ВАЗ 2110 кушает ремень ГРМ? Причина может заключаться в износе роликов или ремня ГРМ. Замена ремня ГРМ (ГРМ) должна производиться через каждые 75000 км пробега на двигателях ВАЗ-2110 и ВАЗ-2111 и каждые 45000 км на ВАЗ-2112. Регулярно проверяйте состояние ремня ГРМ на предмет износа зубчатой ​​поверхности, трещин, поднутрений, складок или отслоения ткани от резины. При обнаружении каких-либо дефектов ремень следует как можно скорее заменить.

Замена

И так замена ремня ГРМ ВАЗ 2112 начинается с оценки состояния ремня ГРМ. На ВАЗ 2112 это можно сделать через заглушку на крышке приводного ремня.

Понравился, посмотрел и пришел к выводу, что замена для нас гениальная.

Затем берем храповик с головкой на «10» в руки и откручиваем болты крепления передней крышки агрегата и аккуратно снимаем ее и откладываем в сторону

Далее нам нужно снять правое переднее колесо и пластиковую крышку моторного отсека.

В этом случае мы получаем доступ к шкиву коленвала. Что нужно? Мы должны повернуть коленчатый вал головкой 17 по часовой стрелке, чтобы отрегулировать его до тех пор, пока метки на шкивах распределительного вала не совпадут с метками, нанесенными на заднюю крышку ремня ГРМ.

При этом не забывайте следить за тем, чтобы метка на маховике коленчатого вала совпадала с меткой на картере сцепления.

Теперь нам нужно отремонтировать коленчатый вал в установившемся состоянии. Это можно сделать с помощью отвертки между зубьями маховика и отверстием в картере сцепления.

Откручиваем болт крепления шкива генератора и снимаем его.

Ослабьте гайку ролика натяжителя с помощью ключа размером 17.

Постепенно поворачивая натяжной ролик, ослабьте натяжение зубчатого ремня и снимите его с зубчатого шкива распределительного вала и водяного насоса.

Затем снимите его со звездочки коленчатого вала.

Для установки ремня выполните все описанные операции в обратном порядке. Поворачивая натяжной ролик, натяните ремень и затяните его гайку. Обязательно проверьте совмещение меток на коленвале и распредвалах.

После установки ремня поверните коленчатый вал на два оборота по часовой стрелке и еще раз проверьте совмещение меток ГРМ.

Проверьте натяжение ремня в центре ремня между двумя шкивами распределительного вала. Ремень должен изгибаться при нажатии с усилием 10 кгс на 5,4 мм.

Верхнее крепление мотора к звену.

Натяжение

Для работы нам понадобятся: плоскогубцы, отвертка длинная, ключ для натяжения ремня ГРМ, торцевой ключ и безменный ключ.

К рукоятке торцевого ключа закрепляем крючок безмены, например, фиксируем крюк к торцевому ключу изолентой так, чтобы крючок находился не ниже, а над ключом, то есть так, чтобы измерение происходило место при нажатии.

Снимите верхнюю крышку переднего ремня.

Поднимите правое переднее колесо автомобиля и снимите правое крыло в моторном отсеке.

С помощью торцевого ключа размером 17 медленно проверните коленчатый вал с помощью болта шкива и осмотрите сам ремень. На нем не должно быть грязи и масла.

Если масло попадет в ремень, срок его службы значительно сократится.

Проверяем натяжение ремня в центральной части (между шкивами распредвала).

Для этого наденьте длинную отвертку на шкивы, как показано на рисунке, и надавите на ремень торцевым ключом, к которому крепится безмен, с усилием 10 кг и измерьте отклонение по отношению к отвертке с помощью нониусный калибр.

При правильном натяжении ремень ГРМ должен иметь прогиб на 5,4 мм. Если прогиб больше, необходимо натянуть ремень, если меньше – ослабить.

Регулировку ремня проводим следующим образом:

Ключом на 17 ослабляем гайку, удерживающую натяжной ролик и натяжным ключом регулируем натяжение ремня. Гайку ролика необходимо затягивать, не отпуская ролик.

Чрезмерное натяжение ремня ГРМ сокращает срок его службы, а также может привести к повреждению натяжного ролика и подшипников насоса.

Ремень нужно поменять. Катки – тоже… Но тогда надо завести машину и посмотреть, ползет она или нет. Если он подкрадывается, подумайте так, будто я не могу показать это на расстоянии. Внимательно посмотрите на штифт натяжного ролика и подумайте, где его нужно согнуть, чтобы ремень прополз в противоположном направлении. Заглушите машину, сложите (наденьте лом на гайку ролика натяжителя и слегка ударьте по ней молотком… Ничего не разбирая) .. Заводите, смотрите… И так до полного исчезновения дефекта. Если вы все сделаете аккуратно и правильно, вы ее победите!

Регулировка

Специальным ключом натягиваем ремень ГРМ с роликом натяжителя. Если нет, то можно натянуть ремень ГРМ двумя гвоздями и отверткой, которая будет установлена ​​между ними. Вы также можете превратить настольную вилку в подходящий инструмент, сломав 2 средних зуба и укоротив и согнув крайние.

Провернув коленчатый вал на два оборота в направлении вращения, проверьте совмещение установочных меток. Проверяем натяжение зубчатого ремня в центральной части разветвления между шкивами распределительного вала. Прогиб ремня должен составлять 5,4 ± 0,2 мм при нагрузке 100 Н (10 кгс). А как проверить натяжение ремня ГРМ без специального инструмента? Как узнать, сколько нужно нажимать на ремень ГРМ?

Метод № 1. Воспользуйтесь гирей 10 кг и линейкой. Поместите линейку на ремень между шкивами и груз на линейке. Тянем так, чтобы отклонение от плоскости было не более 5 мм.

Способ №2. Используйте шкалу. Прикрепите крючок весов к центру ремня между шкивами и потяните их вверх, пока показание шкалы не покажет 10 кг. Далее измеряем расстояние, на которое отклонился ремень ГРМ (оно должно составлять 5,4 ± 0,2 мм). Кстати, этот же инструмент используется для натяжения ремня генератора и гаек:

По аналогии с двигателями 8кл: если их не хватает, ремень болтается и ударяется о пластиковый кожух.

В заключение скажем, что при перетягивании ремня ГРМ он будет скрипеть и срок его службы, а также подшипников насоса охлаждающей жидкости и ролика натяжителя уменьшится. Лучше затягивать слишком мало, чем затягивать слишком сильно. Все-таки измерения нужно проводить при холодном двигателе.

Правильное натяжение ремня ГРМ на автомобилях, выпускаемых заводом АвтоВАЗ, – процедура несложная, но требует определенных специальных знаний.

Алгоритм действий может незначительно отличаться в зависимости от модели силового агрегата, а не марки автомобиля. Есть различия в замене ремня и порядке натяжения на 8- и 16-клапанных двигателях. Как натянуть ремень ГРМ на обоих типах «сердца» автомобилей читайте далее.

Четырехцилиндровые восьмиклапанные силовые агрегаты чаще всего встречаются на:

В основном используются шестнадцатиклапанные двигатели:

• На ВАЗ-2112;
• Lada Prioress;
• Лада Калина;
• Лада большая;
• Лада Грант;
• Лада Веста.

Некоторые автомобили семейства «Самара 2» также оснащались 16-клапанными двигателями. Кроме того, такие двигатели устанавливались на модели 2110-2111.

Когда производится натяжка ремня газораспределительного механизма

Натяжение ремня ГРМ на ВАЗ-2112 и других моделях ВАЗ осуществляется в следующих случаях:

1. Установка нового ремня;
2. Ослабление ремня;
3. «Проскальзывание» ремня с нарушением правил;
4. Замена натяжного ролика и других механизмов привода ГРМ.

Если причина вмешательства – обрыв или «проскальзывание» ремня, необходимо предварительно убедиться в исправности клапанов. Поломка газораспределительного механизма (привода) приводит к поломке двигателя на 16-клапанных силовых агрегатах объемом 1,5 литра. Однако, если привод выходит из строя на высоких скоростях, клапаны и CPG выходят из строя на других двигателях.

Работоспособность ремня ГРМ на ВАЗ-2114 и других моделях, оснащенных 8-клапанными агрегатами, проверяют путем поворота распредвала вручную. Рабочий механизм должен повернуться с некоторым усилием. На неисправный обычно это не влияет.

Во время процедуры необходимо проверить компрессию в каждом из цилиндров. Самый простой способ сделать это – хорошо закрыть отверстие для свечи бумагой. Если в цилиндре есть давление, штифт выталкивается из седла в какой-то момент во время запуска распределительного вала.
“alt=””>
Не рекомендуется проводить подобную проверку на 16-клапанных двигателях. Риск повреждения изначально исправной арматуры слишком велик. В поршнях полуторалитровых двигателей этого типа нет отверстий. Следовательно, клапаны, движущиеся вниз, изгибаются, контактируя с поверхностью поршня.

Натяжка ремня на 8-ми клапанных моторах ВАЗ

Перед тем как затянуть ремень ГРМ на ВАЗ, нужно выполнить следующие подготовительные работы:

• Лечь и снять правое переднее колесо;
• Снимите 3 болта, которыми крепится передняя крышка привода ГРМ;
• Снимите крышку;
• Ослабьте натяжной ролик гаечным ключом «17.

После этого следует проверить указатели на дисках. Один из них, расположенный на шкиве коленчатого вала, должен совпадать с установочным выступом задней крышки. Заодно проверьте отметку на маховике. Он должен быть заподлицо с меткой совмещения на выступе блока.

ВАЖНЫЙ! В действительности не всегда удается получить точное соответствие оценок. Таким образом, механизм настраивается с погрешностью +/- 1-2 мм. Это не оказывает заметного влияния на ходовые качества автомобиля.

Если отметки совпадают, вопрос, как натянуть ремень ГРМ, можно считать решенным. Не снимая ремень, необходимо ослабить натяжной ролик вправо, чтобы возникло необходимое натяжение. После этого видео плотно туго. Для регулировки ролика используется специальный «рогатый» ключ. Если он отсутствует, можно использовать две отвертки Phillips, которые вставляются в соответствующие отверстия на ролике.

Если метки не совпадают, ремень ГРМ на ВАЗ-2109 необходимо снять со шкивов. После этого сами шкивы выставляются индивидуально по меткам. Обратный монтаж ремня лучше начинать с задней резьбы. После его установки ролик натягивается.

ВАЖНЫЙ! Шкивы, расположенные на метках, при установке зубчатого ремня ВАЗ-2114 и других переднеприводных моделей могут перемещаться на 1-2 зуба. В этом случае метки должны быть установлены с ошибкой влево, чтобы компенсировать смещение. После установки ремня шкивы автоматически переместятся в желаемое положение.

необходимо завершить натяжение и закрепление ремня, затем вручную провернуть мотор на 2-3 оборота через шкив коленчатого вала. Для этого удобно использовать 19-дюймовую головку с надставкой. КПП должен быть в «нейтральном» положении. Если после поворота знаки не сместились относительно друг друга, процедуру можно считать завершенной. Сборка производится в обратной последовательности.
“alt=””>
Необходимо ответить на вопрос, как проверить постоянство натяжения. Для этого сожмите ремень большим и указательным пальцами и поверните его на 90 °. Мастер должен уметь это делать, иначе ремень считается слишком тугим.

Натяжка ремня на 16-ти клапанных моторах ВАЗ

Натяжение ремня ГРМ на Приоре и других автомобилях, оснащенных 16-клапанными двигателями, обычно производится таким же образом.

Однако есть небольшие отличия. Таким образом, крышка газораспределительного механизма этих двигателей крепится на 6, а не на 3 болтах, как в предыдущем случае.

Кроме того, натяжение ремня ГРМ на силовых агрегатах ВАЗ-2112 (16 клапанов) осуществляется с помощью двух роликов. Один из них мобильный, используется для натяжения. Второй – принципиальный.
“alt=””>
Будьте особенно осторожны при натяжении ремня на двигателе Приоров или на двигателе 2112. После его монтажа и натягивания обязательно попробуйте запустить двигатель вручную.

Если коленчатый вал не запускается, необходимо еще раз проверить правильность отметок. На этих двигателях ошибка почти всегда приводит к повреждению клапанов и поршневого узла.

Замена ремня ГРМ на ВАЗ-2110, 2111, 2112

Ремень ГРМ на восьмиклапанный “десятки представляет собой кольцевой ремень резиновой зубчатой ​​конструкции. Он предназначен для передачи крутящего момента от шестерни коленчатого вала на шестерню распределительного вала.

В распределительный блок также входит натяжной ролик, с помощью которого ремню придается необходимое натяжение. Кроме того, ремень ГРМ приводит в действие водяной насос, вращая его ведущую шестерню.

Неисправности ремня

Неисправности ремня ГРМ могут возникать из-за его длительной эксплуатации, а также быть следствием неправильной регулировки или сбоев в работе помпы, ролика натяжителя. Это включает:

1. нарушение целостности ремня (трещины, отслоения);
2. деформация;
3. обрыв ремня.

При обнаружении указанной неисправности ремень необходимо заменить.

Зачем менять ремень

Согласно регламенту на ВАЗ 2110, ремень ГРМ необходимо менять каждые 60-75 тыс. Км пробега, однако и здесь необходимо учитывать условия его эксплуатации, а это:

1. перепады температуры;
2. масло на поясе;
3. неисправности ролика натяжителя;
4. неисправный насос.

Все это неминуемо приведет к поломке.

не реже одного раза в месяц необходимо проверять:

1. пояс (определяющий его целостность);
2. натяжной ролик ;
3. шестерня водяного насоса.

И хотя на 8-клапанных двигателях ВАЗ клапан не гнется при обрыве ремня, такой обрыв может повредить помпу или генератор.

Цена ремня ГРМ

Цена зубчатого ремня ВАЗ 2110 в зависимости от производителя может варьироваться от 400 до 1000 рублей. Примерно столько же стоит натяжной ролик, который рекомендуется заменять вместе с ремнем. Стоимость замены этих элементов ГРМ 600-1000 руб.

В целях экономии можно заменить ремень и ролик своими руками. В этой процедуре нет ничего сложного и не требуются специальные инструменты. Вам просто нужно купить запчасти.

В таблице ниже представлены модели ремня ГРМ для 8-ми клапанного ВАЗ 2110 от разных производителей с указанием их каталожных номеров.

РЕМЕНЬ ГРМ ВАЗ 2110 (8 КЛАПАНОВ)
АВТОВАЗ	2112-1006040
BOSCH	1987949559
УЧЕТНЫЕ ЗАПИСИ	CT996
CONTITECH	CT 996
ХОРОШЕГО ГОДА	G1535
ВОРОТА	5539
ФЛЕННОР	4428
LUZA	LTB0112
РЫСЬ	136CL254
ПИЛЕНГА	CTP0996
OPTIBELT	ZRK1538
НАТЯЖНОЙ РОЛИК
АВТОВАЗ	21120-100612000

Замена

1. ключи на 10, 13, 17;
2. ключ для вращения ролика;
3. отвертка плоская;
4. баллонный ключ;
5. джек;
6. немного моторного масла для смазки ролика натяжителя.

• Ставим машину на ровную площадку, включаем передачу.
• Гаечным ключом на 10 мм откручиваем болты крышки ГРМ.

• Ослабьте натяжитель ремня генератора с помощью ключа на 13. Снимите ремень.

• Проверяем метки на шестерне распредвала и выступ на задней крышке кожуха ремня.

• Если они не совпадают, нужно запустить коленчатый вал, пока они не совпадут. Это можно сделать, повернув переднее колесо, предварительно подняв его домкратом, или повернув коленвал ключом на 17, используя болт шкива коленчатого вала (шестерня должна быть вставлена).
• За 4-м цилиндром на картере сцепления находится резиновая заглушка. Открываем, поддев отверткой. Ниже вы можете увидеть корону маховика, на которой также есть отметка. Он должен совпадать с треугольником, вырезанным на картере слева от маховика.
• Если они не совпадают, необходимо освободить фиксатор приемной бобины, повернуть его влево, тем самым ослабив ремень, и снять его с шестерни распредвала.

• Используя гаечный ключ размером 17, поверните коленчатый вал, как описано выше, до совпадения всех отметок.
• Обездвиживаем маховик, остановив его отверткой в ​​отверстии, где была крышка.

• С помощью гаечного ключа размером 17 открутите болт крепления шкива генератора.

• Сзади находится шкив коленчатого вала, на котором установлен заменяемый ремень.
• Снимаем старый и надеваем новый ремень ГРМ, начиная с шестерни коленчатого вала.

• Закрепляем шкив генератора, надев на него ремень. Мы поднимаем это.
• Разбираем старый ролик натяжителя, надеваем новый, смазываем маслом с двух сторон.
• Натягиваем ремень ГРМ поворотом натяжного ролика вправо (при отсутствии специального ключа можно вставить в отверстия два подходящих штифта и закрепить отверткой или другим подобным предметом). Напряжение должно быть 1,5-2 кгс. Если у вас нет инструмента для измерения величины напряжения, мы делаем это старым проверенным способом. Оптимальное натяжение – это когда одну плоскость ремня можно повернуть горизонтально на 90 градусов, при этом пальцы должны находиться посередине между коленчатым валом и шестернями распределительного вала.

• В этом положении затяните болт ролика натяжителя.
• Вытаскиваем отвертку из отверстия в картере сцепления, ставим штифт на место. Мы не устанавливаем защиту ремня ГРМ, пока не проверим работу всей трансмиссии.

Заключение

После завершения ремонтных работ запустите двигатель. Наслаждайтесь звуком двигателя. Если все сделано правильно, посторонних шумов быть не должно.

Если ремень ГРМ затянут слишком сильно, ролик натяжителя может загудеть. В этом случае его крепление необходимо ослабить, а ролик нужно повернуть на 10-15 градусов влево, после чего снова прочно зафиксировать.

Как натянуть ремень ГРМ на ВАЗ без спец-ключа: пошаговая инструкция

Замена ремня ГРМ (газораспределительного механизма) является важной процедурой в техническом обслуживании автомобилей ВАЗ. Однако многие владельцы могут столкнуться с проблемой — отсутствием специального ключа для натяжки ремня.

Почему важно правильно натянуть ремень ГРМ?

Ремень ГРМ отвечает за синхронизацию работы клапанов и поршней двигателя. Его неправильное натяжение может привести к серьезным поломкам и даже полной выходу двигателя из строя. Поэтому важно следовать рекомендациям производителя по натяжке ремня ГРМ.

Как натянуть ремень ГРМ без специального ключа?

Хотя лучше всего использовать специальный ключ для натяжки ремня ГРМ, можно прибегнуть к альтернативным методам при его отсутствии. Вот несколько способов, которые можно попробовать:

• Использование регулировочного болта: некоторые автомобили ВАЗ имеют регулировочный болт, который позволяет изменять положение натяжителя ремня. Переворачивая его по часовой стрелке или против часовой стрелки, можно увеличить или уменьшить натяжение ремня ГРМ. Однако перед этим, следует обратиться к руководству по эксплуатации автомобиля или проконсультироваться с опытным мастером, чтобы избежать возможных проблем.
• Использование ручного метода натяжки: этот метод требует аккуратности и определенного опыта. Необходимо аккуратно подвигать натяжитель в ручную и зафиксировать его в нужном положении. Здесь важно помнить, что слишком большое натяжение ремня может привести к его предварительному износу, а недостаточное — к его проскальзыванию.

Важно отметить, что нарушение рекомендаций по натяжке ремня ГРМ может привести к повреждению двигателя и других важных деталей автомобиля. Поэтому, если у вас нет необходимых навыков и инструментов, лучше обратиться к специалистам, которые профессионально выполнят данную операцию.

Выводы

Натяжка ремня ГРМ важная составляющая технического обслуживания автомобилей ВАЗ. Хотя лучше всего использовать специальный ключ для натяжки ремня, в случае его отсутствия можно прибегнуть к альтернативным методам. Однако следует быть предельно осторожным и внимательным во избежание повреждений двигателя.
