Замена переднего бампера на VW Passat B6
2 Снимите локеры передних колесных арок (см. тут)
3 Выверните верхние винты (2 на иллюстрации 4.1) из держателя замка капота, а затем — нижние винты
4 Слева и справа выверните винты (3) и отдайте по 2 гайки (4) крепления накладки бампера к крылу.
5 Вместе с помощником равномерно вытяните накладку бампера вперед из мест крепления к крыльям.
6 Снимите накладку бампера, разъедините все разъемы электропроводки и отсоедините шланги.
7 При необходимости выверните болты крепления и снимите балку бампера.
8 Установка выполняется в последовательности, обратной снятию. Перед затягиванием крепежа выставьте накладку бампера так, чтобы в местах ее сопряжения с другими кузовными элементами был равномерный зазор.
Снятие решетки радиатора и облицовки переднего бампера Volkswagen Passat B6 2005 — 2010
1. Выкрутите 8 винтов сверху из рамки радиатора (помечены на схеме цифрой 2).
Примечание:
Если необходимо попасть только под саму решетку радиатора, то можно ее снять. Открутите два самореза расположенных рядом с нижними углами номерного знака. Потяните решетку на себя, отключите клеммы проводов датчиков парктроника (показаны стрелками на фото ниже) и снимите с автомобиля. Для полного снятия облицовки бампера это делать не обязательно, облицовка может быть снята вместе с решеткой.
Бампер со снятой решеткой радиатора
2. Открутите винты снизу бампера (помечены на схеме цифрой 1).
3. Освободите частично передние подкрылки слева и справа. Для этого нужно открутить винты спереди внизу колесной арки. Колеса для этого снимать не обязательно, достаточно поворачивать их рулем для более удобного доступа.

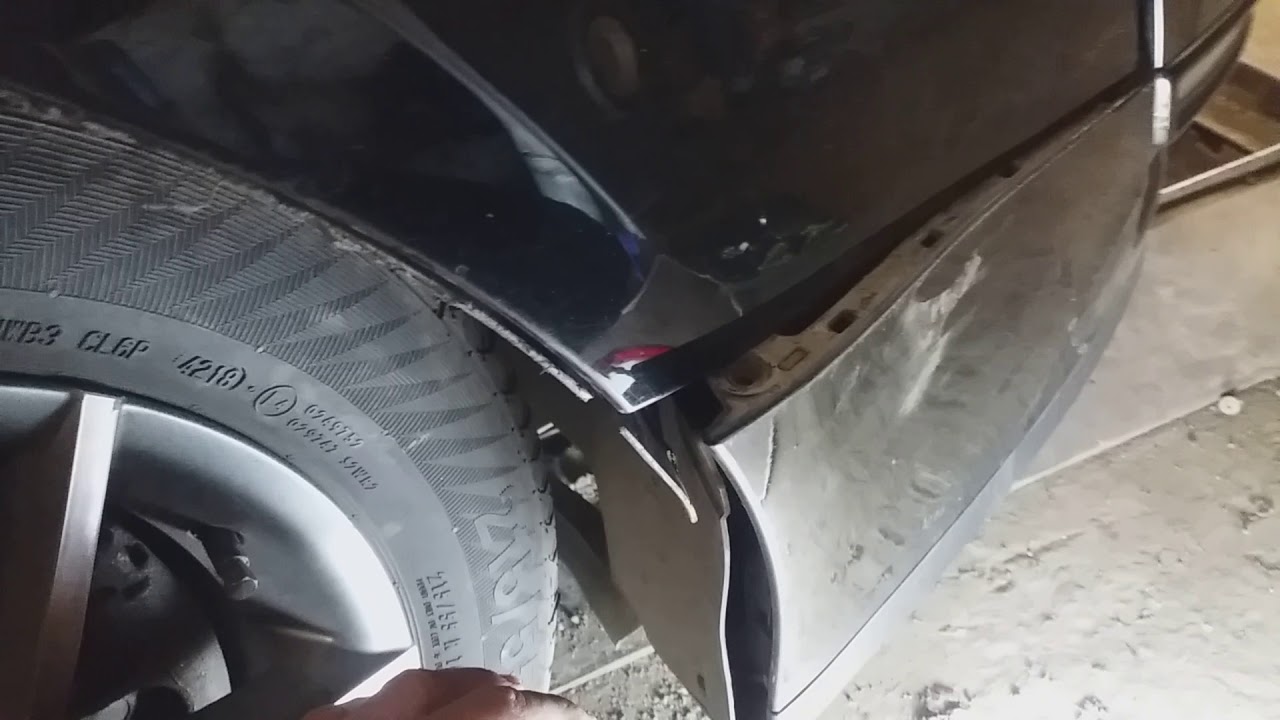

4. Отогните подкрылок и выкрутите винты направленные вверх, с левой и правой сторон автомобиля (помечены на схеме цифрой 3).
5. Открутите шестигранные гайки на крыльях с левой и правой сторон автомобиля (помечены на схеме цифрой 4). Нужно завести руку под отогнутый подкрылок и дотянуться до них, они расположены вдоль крыла ближе к фаре (показано на фото).
6. Вместе с помощником извлеките облицовку бампера параллельно из приемных гнезд крыльев. Облицовку нужно аккуратно параллельно с двух сторон сдвигать по ходу движения автомобиля.
Примечание:
При желании, это можно сделать одному, если отвести сначала каждую боковину облицовки и сдернуть ее с обеих сторон, а потом снять всю облицовку удерживая ее спереди.
7. Можно отсоединить имеющиеся электрические соединения и шланги, но если облицовку бампера нет необходимости убирать далеко, то можно этого не делать и аккуратно положить ее радом с автомобилем.
8. Установка производится в обратной последовательности.
Снятие и установка облицовки переднего бампера
Кузов. Экстерьер (наружные элементы). Фольксваген Пассат B6
Примечание: В зависимости от варианта модели при снятии и установке необходимо учитывать незначительные отклонения.
Снятие
Рис. 8.2. Снятие переднего бампера
Снимите передние подкрылки слева и справа
Выкрутите винты 2 сверху из рамки радиатора.
Открутите винты 1 снизу.
Выкрутите винты 3 (направленные вверх) слева и справа.
Открутите шестигранные гайки 4 на крыльях слева и справа.
Дальнейшее снятие возможно только при помощи второго механика.
Вместе со вторым механиком извлеките облицовку бампера параллельно из приемных гнезд крыльев.
Отсоедините имеющиеся электрические соединения и шланги.
Установка
Установка осуществляется в обратной последовательности.
Примечание: При монтаже облицовки переднего бампера следите за параллельностью установки на крыльях.
Как снять передний бампер Пассат Б6: пошаговая инструкция с фото
Прежде чем приступить к снятию переднего бампера на Volkswagen Passat B6, необходимо убедиться, что у вас под рукой все необходимые инструменты. Для этой работы потребуется:
- Набор отверток разных размеров
- Торцевые ключи
- Отвертка с поперечной ручкой или специализированное съемное оборудование
- Ударный гайковерт или обычный ключ для отворачивания гаек со стержнями
Шаг 1: Подготовка к снятию бампера
Прежде всего, убедитесь, что автомобиль выключен и припаркован на ровной и безопасной поверхности. Затем откройте капот и отсоедините негативный клеммный зажим аккумулятора.
Шаг 2: Снятие элементов крепления
Перед тем, как начать снимать бампер, необходимо удалить элементы, фиксирующие его к раме автомобиля. Обычно это включает в себя следующие действия:
- Отворачивание винтов, которые крепят бампер к кожуху радиатора. Винты расположены внизу и сбоку бампера.
- Отсоединение разъемов, соединяющих фары и поворотники с автомобилем.
- Откручивание гаек, которые фиксируют бампер к кузову автомобиля. Гайки обычно находятся в районе колесных арок.
Шаг 3: Снятие бампера
После того как элементы крепления удалены, можно перейти к самому снятию бампера. Для этого необходимо аккуратно потянуть бампер вперед и вниз, одновременно освобождая его от крепежных пластин, которые удерживают его на месте. Необходимо быть осторожным, чтобы избежать повреждения бампера и поверхности автомобиля.
Шаг 4: Проведение работ и установка бампера
После снятия переднего бампера Пассат Б6 вы можете производить необходимые ремонтные или обслуживающие работы, а также установить новый или отремонтированный бампер. Для установки бампера вам просто необходимо повторить все шаги в обратном порядке.
