Чистка форсунок. Демонтаж.
Начало положено!
После вчерашнего опроса любителей и фанатов любимой марки www.drive2.ru/communities…bmwclub/blog/312903/#post, кстати, огромное спасибо всем откликнувшимся, было принято решение снимать форсунки и промывать самостоятельно, правда с химией пока не определился.
Зачем я вообще задался этим вопросом?
Вот основные симптомы загрязнённых/испорченных форсунок.
Зачеркнул пункты не относящиеся к моему случаю.
— затрудненный пуск двигателя
— неустойчивая работа двигателя на холостом ходу и переходных режимах
— провалы при резком нажатии на педаль газа
— ухудшение динамики разгона двигателя и потеря мощности
— увеличение расхода топлива
— повышение токсичности отработавших газов СО-СН
Вот тут кстати очень хорошо описан процесс демонтажа www.bmwstyleclub.ru/228-bmw-page.html, если кто не знает. Мне очень помогло.

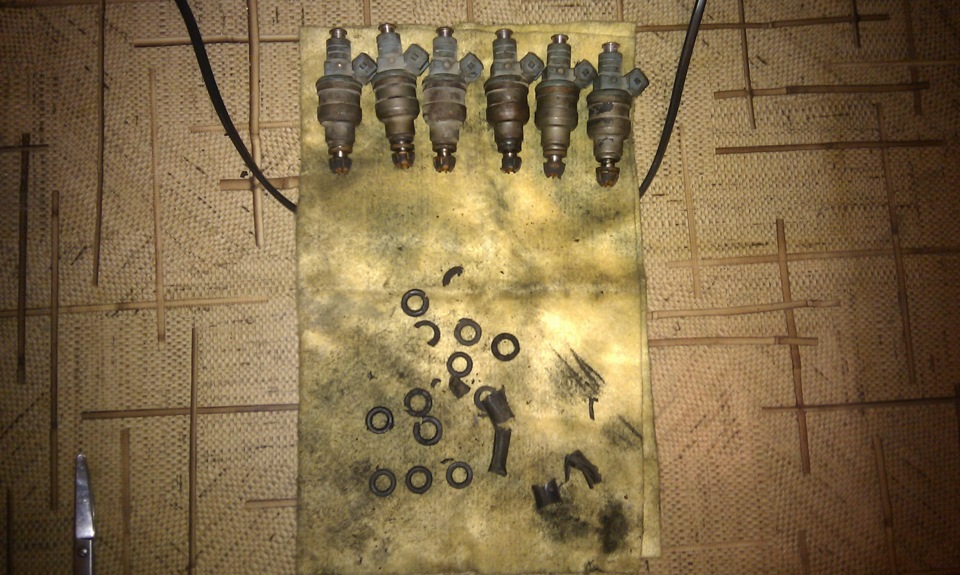

Так вот, сегодня пошел и снял форсунки, чего тянуть? Разобрал, достал, собрал всё в охапку и пошел домой. При детальном изучении оказалось что уплотнительные резинки мертвы, нижние просто развалились когда пытался их снять. На фото это прекрасно видно.
Заказал новые Bosch 1 280 210 752.
Но это не суть, пост посвящен не этому.
Как всегда не обошлось без косяков бу автомобиля((

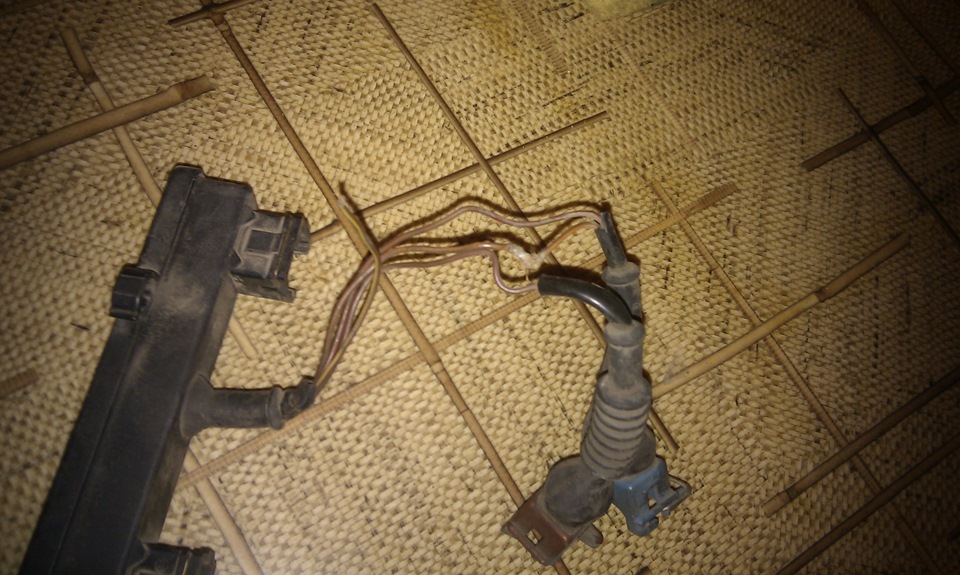

Непонятная путаница с проводами, оба разъема выходящие из планки почему то подключены тремя проводами, четвертый (коричневый с желтой полосой) болтался без дела, все было в оплетке, снял что бы лучше рассмотреть.

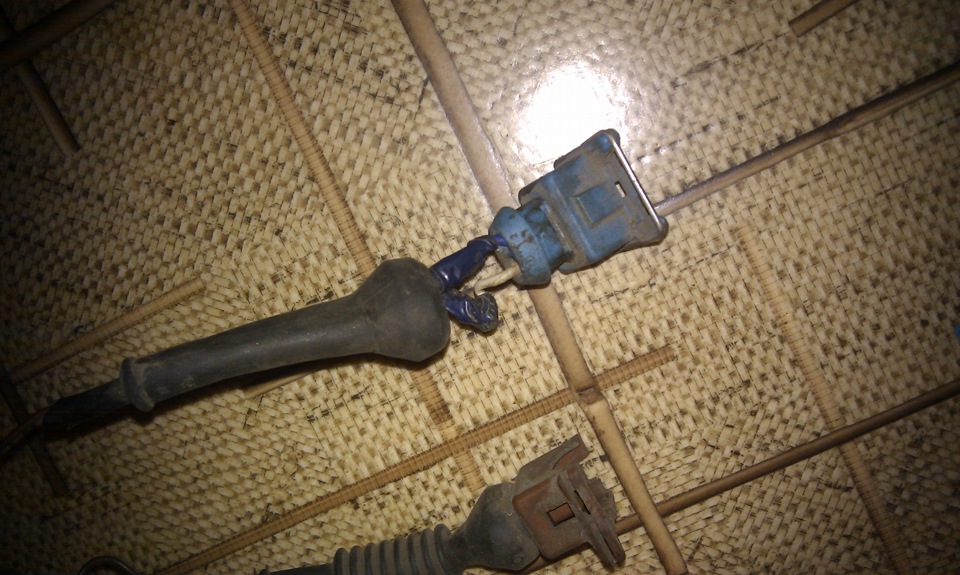

Да и сам синий разъем когда то походу ремонтировали, но тут все понятно.
Требуется помощь знатоков, у кого какие есть догадки? За что отвечают эти провода? Зачем подобное было сделано и как лучше поступить? Оставить так же? или соединить провода как надо? Под крышкой в планке все провода целы, там переделок не обнаружено.
Симптомы мёртвых форсунок (m20b25 motronic), какие могут быть симптомы умирающих форсунок
denisbashtovenko
Просмотр профиля
Пользователь
Сообщений: 29
Регистрация: 11.10.2008
Из: Киргизия, Бишкек
Андреич
Просмотр профиля
Клуб
Сообщений: 3525
Регистрация: 1.4.2008
Из: г.Москва
murmaxim
Просмотр профиля
Клуб
Сообщений: 1847
Регистрация: 1.5.2008
Из: Санкт Петербург
sas
Просмотр профиля
Сообщений: 4182
Регистрация: 13.1.2007
Из: Мурманск, МО Долгопрудный
В свое время мыл сам сос нятием на М20 — мыл житкостью для промывки краба — отлично запитал их через кнопку звонка и ногой нажимал — бены шло. чистил пока пенется не перестали. (купил новые волговские прокладки для форсунок — поставил — на следующий день выкинул прокладки так как их расперло, поставил старые, все держало суперски)
Определить самому сложнвато нужно факел форсунки смотреть и производительность, без стенда нереально почти. еще характерно то, что стучат сильно когда налет на иглах форсунок.
Есть же отчет как промыть инжектор с помощью компрессора пустой сиськи из под пива 2 шланга и пару часов свабодного времени.
я себе лично селал и топлевного насоса промывку!
. www.bimer.ru .
Год назад ездил в сервис проверял форсунки на стенде знатоки сказали что нужно менять по причине форсунки бьют струей а не распыляют цены на новые родные мягко говоря неприятные с помощью каталога бош подобрали 2 варианта 1н от волги и 2й от ваз 2108 если не ошибаюсь каталожный номер 0 280 150 502 с 4мя распылочными отверстиями а производительность выше на 2 или 20 гр больше оригинала.
По информации в сети нашел что форсунки отличаются производительностью и сопротивлением которое на м 20 должно составлять 16 ом.
Вопрос кто нибудь пробовал такие эксперименты.?
Отпишитесь как решить проблему малой кровью и если есть у кого то каталоги сравните 2 номера Оригинал 0 280 150 716 (Bosch) Заменитель 0 280 150 502 (Bosch)
Подобраны форсунки sienmensvdo vaz 6238 с двумя распылочными отверстиями устанавливаются на Ваз2108-10.
Так же подходят по габаритам siemensvdo vaz 6339 с 4мя распылочными отверстиями устанавливается на ВАЗ 2111 1,5 8 клап (сам их не ставил т.к в нашем городе нет в наличии).
Первые ощущения машина стала работать тише и ровнее, уверенный разгон начинается с 1500-2000 об.мин, также появился подхват после 4000 тыс.об.
Форсунки m20b25 какие симптомы неисправности
Топливные форсунки, уход, восстановление работоспособности
Когда двигатель автомобиля работает, то его топливная система постоянно подвергается опасности осаждения загрязнений на своих элементах (форсунки, топливопроводы, регулятор давления, впускные клапаны, топливная рампа). Все эти опасности в первую очередь содержаться в топливе, конечно в последнее время качество топлива поднялось, но до иностранных аналогов еще далеко. Кстати в хорошем топливе содержатся присадки не позволяющие копиться загрязнениям в топливной системе и очищающие камеру сгорания двигателя.
Почему не работают форсунки?
В наше время форсунки делаются с допуском 1 мкм, что позволяет им провести где-то миллиард циклов. Основная причина, по которой их производительность нарушается, заключается в загрязнении в процессе работы, несмотря на то, что путь всяким механическим частицам преграждают фильтры, которые отсеивают частицы больше, чем 10-20 мкм. Место установки фильтров — топливная магистраль и сама форсунка. Основная причина загрязнения заключается в неизбежном присутствии тяжелых частиц в топливе. Самое большое накопление грязи происходит после того, как двигатель заглушат. В этот момент, за счет того, что форсунка нагревается от двигателя, температура ее корпуса повышается, тогда как нет охлаждающего действия топлива. Легкие частички топлива, находящиеся в форсунке, испаряются, ну а тяжелые оседают, как лаковые отложения, уменьшающие сечение в калиброванном канале. Например, отложения толщиной в 5 мкм могут уменьшить пропускные способности данного канала где-то на 25%. Загрязнение отверстий в форсунках препятствует образованию топливной смеси, запорный клапан регулятора давления теряет свою герметичность, а топливный насос повышенного давления у дизелей уменьшает производительность своей работы.
Признаки неисправности топливных форсунок
Главными признаками засорения форсунок являются затруднение пуска двигателя; перебои в работе двигателя на холостом и переходном режиме; провалы, когда слишком резко нажимается педаль газа; теряется мощность двигателя и наблюдается ухудшение динамики разгона; увеличивается топливный расход; повышается токсичность выхлопных газов; детонация, возникающая при разгоне двигателя вследствие увеличения температуры в камере сгорания; пропуск воспламенений; хлопки выпускной системы; поломка датчика, определяющего уровень кислорода, а также выход из строя каталитического нейтрализатора. Когда наступает морозное время года, неполадки с форсунками особенно заметны — холодный двигатель редко нормально заводится.
Существует два способа очистки топливных форсунок:
- Очищение форсунок без снятия их с двигателя .
- Очистка на ультразвуковом стеллаже с предварительным демонтажем форсунок.
Второй способ очистки намного эффективней, чем промывка без демонтажа, но при первом способе очищаются еще и другие части системы, такие как рампа, запорный и впускной клапана, насос высоких давлений и т. д. Стоимость проведения очистки во многом зависит от самого двигателя, и составляет 10-30$ за форсунку. Для некоторых отечественных автомобилей и иномарок экономически выгоднее устанавливать новые форсунки, чем очищать старые.
Как промывать форсунки
Доказано, что регулярное использование качественной химии раз в 5000 километров, которая заливается в бак с топливом для промывки топливной системы и удаления нагара обеспечивает длительную бесперебойную работу форсунок и топливной системы в целом, но это справедливо только для новых автомобилей и при регулярном использовании, а когда уже появляются признаки неисправности то прямая дорога в автосервис.
Сегодня в авто сервисах широко используют недорогие одноконтурные установки, которые представляют собой емкости, содержащие сольвент, располагающиеся на передвижной стойке рядом с двигателем или под капотом автомобиля. Рабочий принцип этой одноконтурной установки следующий.
К топливной рампе на входе присоединяется нагнетательный шланг. Сольвент, который служит и очищающим, и топливным средством, поступает из емкости посредством повышения давления, которое создает воздушный компрессор, присоединенный к емкости с сольвентом. Минус ее заключается в том, что очищающая жидкость минует регулятор давления, тем самым не очищая его запорного клапана и очень поверхностно промывая топливную рампу. Более того нет возможности проверить результат промывки с помощью диагностики, она полностью отсутствует на установках этого класса. Не редкость также применение сольвентов сомнительного происхождения с очень низкими очищающими способностями. Это делается с целью минимизации расходов и получения максимума прибыли. Можно привести в пример случай, когда работники известной СТО выполняли промывку форсунок с помощью самого обычного бензина, выдавая его при этом за специальную очищающую жидкость высокого качества. Естественно, никакой пользы от данной очистки не наблюдалось.
Оптимально применять двухконтурную систему очистки, которая в отличие от примитивного бачка со специальной очищающей жидкостью является высокопрофессиональным оборудованием. Практическое применение данного двухконтурного стенда гарантирует качественную очистку любого двигателя.
В таком стенде присутствует собственный насос который обеспечивает подачу специальной жидкости (сольвента) под давлением прямо в топливную рампу, а ее излишки проходят сквозь регуляторы давления по обратному пути в резервуар установки. Данная схема способствует наиболее эффективному очищению всех частей двигателя, т.е. не только форсунок, но и регулятор давления , и топливную рампу. Более того в электромеханической системе впрыска происходит очищение дозатора-распределителя. Посредством сольвента эффективно удаляются нагары и загрязнения впускных клапанов в двигателе, которые препятствуют движению топливной смеси, а также отложения и нагар на поршнях и камере сгорания. На двигателях использующих дизель идет эффективная промывка ТНВД (топливный насос высокого давления), в связи с тем, что очищающая жидкость поступает непосредственно на вход ТНВД.
Промывка топливной системы в целом
Топливную систему рекомендуется промывать каждый раз через 15-20 тысяч километров , и в большинстве случаев проблем, которые описаны выше, просто не возникнет. Для дизельных двигателей, которые работают с отечественным дизельным топливом (соляркой, серы в которой содержится около 2%) пробег от промывки до промывки составляет 10 тысяч километров.
Общество задается очень актуальным вопросом — а чем мыть-то? Очищающие жидкости выпускаются очень многими производителями. После проведения многих тестов и экспериментов, российская продукция на пример «Мойдодыра» или «Туалетного утенка», к сожалению, качеством похвастаться не может. Более-менее качественные сольвенты, по данным некоторых фирм-экспериментаторов, производит Германия (LIQUI MOLY), Бельгия (WYNN*S), США (HI-GEAR). Самым лучшим согласно результат независимых тестов, проведенных компанией «Иномотор» является очищающая жидкость американской компании «CARBON CLEAN». Этот сольвент по своей способности удалять застарелые отложения и очищающим свойствам оказался на 25% лучше остальных сольвентов справляется со своей задачей.
После того, как установка завершит свою работу, процедуру очистки рекомендуется продолжить посредством езды в 10 км при форсированном режиме, при этом температура и давление служат катализатором, т.е. во время движения происходит удаление шлама, размягченного сольвентом в топливной системе, камере сгорания, с впускных клапанов и днищах поршневой группы. После того, как промывка будет произведена, настоятельно советуется поменять масляный фильтр и масло в двигателе, в связи с тем, что небольшое количество специальной очищающей жидкости все-таки попадает в масляную систему, хотя это и не может навредить двигателю, так как концентрация специальной жидкости, попавшей в масло, предельно мала, и не способна изменить химические свойства масла. Но, тем не менее, промывку в топливной системе рекомендуется проводить вместе с плановой заменой масла . В нашей стране, к сожалению, практически невозможно найти станцию, где о масле при очистке форсунок вспоминают сами, а не с подачи владельца автомобиля.
Промывка клапанов и камеры сгорания
По окончанию вышеуказанных процедур, рекомендуется, для повышения результата очистки, залить внутрь топливного бака жидкость, предназначенную для очищения клапанов, которая на протяжении шести рабочих часов двигателя уничтожит нагар на впускных клапанах и камере сгорания, хотя, нужно быть осторожней, кто знает что у вас наросло в двигателе (а если ездили постоянно в натяг и только на малых оборотах то нагар например на днище поршня может достигать нескольких миллиметров) и как это начнет отлетать при использовании очистителя.
Вот теперь можно расслабиться… до следующей чистки двигателя. Настоятельно советуем Вам после десяти или двадцати тысяч километров прочитать снова эту статью. И тогда Вы забудете о проблемах с двигателем!
Как определить, какая форсунка не работает
Главное условие стабильной работы двигателя – правильная подача топливной смеси в камере сгорания, которая производится через форсунки. Поэтому неисправности форсунок часто становятся причиной того, что двигатель работает неправильно, потребляет много топлива, троит, а его тяга падает. Топливная форсунка — один из элементов системы подачи топлива, управляет ею электронный блок, который подбирает оптимальное соотношение воздушно-горючей смеси и давление ее подачи.
Признаки неисправности форсунки
Как показывает опыт, неисправность форсунки можно определить по признакам, которые, впрочем, могут сигнализировать и о других поломках. Среди проблем в работе двигателя, указывающих на то, что не работает форсунка инжектора, выделяют:
-
;
- двигатель троит, то есть у него не работает один из цилиндров;
- существенно выросло потребление топлива; ;
- рывки при движении после нажатия на педаль газа;
- утрата динамики, особенно при резких ускорениях.
Видео: как проверить форсунку common rail не снимая с двигателя
При возникновении подобных симптомов, требуется проверить форсунки, как одну из наиболее вероятных причин их появления. Сделать это можно разными методами, например, многие специалисты снимают эти узлы и проверяют их. Но существуют методики, позволяющие определить, работает ли форсунка, не снимая ее. Это можно сделать и самостоятельно, причем для выполнения диагностики потребуется только один прибор, при этом разбирать ничего не потребуется.
Определение неисправности
Чтобы быстро проверить форсунки без снятия, потребуется отвертка-индикатор. Она представляет собой металлический стержень и рукоятку, на которой расположен переключатель и контакт для создания проводящего контура, зажимаемый одним из пальцев. При передвижении переключателя вперед к стержню прибор становится менее чувствительным, при перемещении в верхнее положение его чувствительность возрастает. В первом случае будет загораться или мерцать красная лампа индикатора, во втором – зеленая лампа.
Перед проведением теста переключатель отвертки нужно перевести вперед, в сторону рабочей части (стержня) до упора, а палец руки должен прижиматься к открытому контакту, расположенному на ручке отвертки-индикатора. В таком положении рука должна оставаться при проведении всего теста, замыкая электрическую цепь, иначе индикации не будет.
Рабочий стержень отвертки нужно расположить так, чтобы он касался металлической скобы на колодке, удерживающей форсунку. Бытует мнение, что достаточно просто поднести стержень к колодке, чтобы произошла индикация, но это не так. Металлический фиксатор улавливает электромагнитный импульс, образующийся при работе форсунок, в нем возникает разность потенциалов и переменные токи, которые и фиксирует прибор.
Этот тест позволяет проверить форсунку на работающем двигателе, поэтому его нужно запустить и оставить на холостых оборотах. При контакте стержня отвертки-индикатора с металлической скобой на отвертке должен загореться красный индикатор. Так проверяется работоспособность на всех цилиндрах. При неработающей форсунке одного из цилиндров, индикатор светиться или моргать не будет.
Использование индикатора не обязательно указывает на неисправность форсунки, он сигнализирует, что она не работает. Проблема может быть и в ней, и в системе подачи напряжения, плохом контакте, сбое в электронном блоке управления и т.д.
В некоторых моделях нет металлических фиксаторов колодок, в которых генерируются токи, можно ли в этом случае определить неисправную форсунку, не снимая ее с двигателя? Да, это можно сделать, используя ту же отвертку-индикатор. Для этого переключатель нужно установить в крайнем верхнем положении (это самый высокий уровень чувствительности прибора) и проделать дополнительные манипуляции.
После запуска двигателя стержень отвертки подносится к колодке форсунки, при этом не возникнет никакой индикации, даже если она работает. Поэтому на стержне отвертки нужно укрепить металлическую скобу, которая будет служить антенной, где будут возникать электромагнитные колебания. Для этого подойдет канцелярская скрепка, аккуратно обжатая вокруг стержня плоскогубцами.
При проведении теста на неисправность топливной форсунки переключатель остаётся в верхнем положении максимальной чувствительности. При работающем на холостых оборотах двигателе требуется поднести скобу как можно ближе к колодке, она должна охватывать ее. На приборе должна появиться моргающая индикация за счет токов, возбуждаемых электромагнитного поля, возникающего при работе форсунки. Если под колонкой находится неработающая форсунка – индикации не будет. Эта методика подходит и для колодок, оборудованных металлической скобой.
Заключение
Тестирование при помощи отвертки-индикатора поможет быстро найти неисправность, когда двигатель троит из-за форсунки, или возникают другие проблемы из приведенного ранее списка. При наличии этого инструмента диагностику можно провести у себя в гараже, а выявив неисправность, устранить ее, если это возможно. Предлагаемый тест только выявляет факт того, что форсунка не работает, причем сделать это можно, не разбирая двигатель.
Чтобы выявить причины, по которым топливо не возгорается в цилиндре, потребуется более детальная диагностика и последующий ремонт. При этом не всегда требуется замена форсунки, существуют и другие причины, по которым она не функционирует или работает нестабильно. Иногда нужно просто уплотнить контакт колодки и проблема стабильной работы двигателя тут же решается, в более сложных случаях, например, для прочистки форсунок, надо будет обратиться к специалистам.
5 минут и салон авто как новый.
Посмотрите фото до и после
Ремонт стекла авто своими руками.
Спасает от трещин и сколов.
видеорегистратор + зеркало заднего вида + камера заднего вида
+ датчик движения + технология Dual cam + G-Sensor.
12в1 — видеорегистратор, GPS-навигатор,
камера, интернет, радар, FM, G-sensor.
Салон будет как новый!
Легко чистятся, не трутся, не рвутся.
Как понять, что пора чистить или менять топливные форсунки?
Появление проблем в работе мотора может быть вызвано, в том числе неисправностью топливных форсунок.
В процессе эксплуатации на впрыск приходятся повышенные нагрузки, а использование некачественного топлива быстро выводит из строя форсунки, которые необходимо чистить или же проводить их замену. Эксперты рассказывают подробнее о типичных симптомах неисправностей топливных форсунок.
Основные симптомы неисправностей
Определить неисправности форсунок можно, проведя углубленную диагностику, так и по косвенным признакам, что позволяет достаточно точно определить имеющиеся проблемы у впрыска.
Основными симптомами неисправности форсунок является следующее:
1) затрудненный пуск двигателя;
2) перебои в работе мотора в рабочих режимах и на холостых оборотах;
3) существенное увеличение расхода топлива;
4) потеря мощности двигателя и ухудшение динамики разгона;
5) появление в выхлопной системе характерных хлопков;
6) ухудшение экологичности выхлопа автомобиля.
Подмечено, что проявление таких неисправностей впрыска становится более заметным в зимнее время года, когда нагрузка на автомобиль несколько увеличивается. Если автовладелец заметил на своей машине такие проблемы, необходимо не откладывать на потом обращение в ремонт, нужно как можно скорее доставить машину в сервис и выполнить её диагностику и ремонт.
Возможность ремонта автомобиля
При наличии неисправности форсунок их ремонт и восстановление автомобиля может существенно отличаться в зависимости от конкретных поломок. В отдельных случаях возможно выполнение прочистки впрыска без демонтажа форсунок автомобиля с использованием специальной химии, которая заливается в бензобак.
Однако при существенном загрязнении форсунок очистить их таким способом бывает невозможно, в итоге приходится проводить их демонтаж и очищать на ультразвуковых установках. В отдельных случаях при существенных изменениях или других поломках восстановить работу форсунок не представляется возможным, после чего выполняется их замена как по отдельности, так и сразу комплектом.
Профилактика проблем с форсунками
Очистка форсунок с демонтажем или же их замена — это достаточно дорогостоящая процедура, которая существенно увеличивает расходы автовладельца. Куда проще предупредить такие неисправности, чем пытаться отремонтировать автомобиль и очистить форсунки. В первую очередь автовладельцу нужно будет использовать качественное топливо, заправляясь исключительно на проверенных заправках. Следует исключить визиты на сомнительные АЗС, где часто продают некачественное топливо.
В специализированных магазинах можно найти качественную автохимию и различные добавки в топливо, которая очищает топливную систему, устраняет возможные загрязнения с сопел форсунок. Специалисты рекомендуют проводить такую профилактическую работу каждые 50 тысяч пробега, что позволит автовладельцам исключить какие-либо проблемы с впрыском, избежав при этом необходимости выполнения дорогостоящего и сложного ремонта. Также помните, что своевременно обратившись в сервис уже при первых признаках неисправности, можно выполнить очистку форсунок без их демонтажа с автомобиля.
Подведём итоги
Увеличение расхода топлива, проблемы в работе двигателя и заметное ухудшение динамики авто может свидетельствовать о загрязнении форсунок на автомобиле. В подобном случае необходимо как можно скорее обратиться в сервис и выполнить диагностику двигателя, при необходимости очистить форсунки или выполнить их замену. В целях профилактики автовладельцам следует использовать исключительно качественное топливо, а раз в 50 тысяч пробега заливать в бензобак специальную автохимию, предназначенную для устранения таких загрязнений топливной системы.
При появлении неровной работы мотора, западении мощности и существенном увеличении расхода топлива необходимо выполнять диагностику топливных форсунок, которые промываются или меняются комплектом.
