Подвесной подшипник Газель Некст Бизнес. Замена, диагностика, ремонт карданного вала Tirsan
Рано или поздно вы столкнетесь с ремонтом кардана Газель Бизнес и Некст (Next). Я покажу, как самому снять турецкий карданный вал Tirsan с автомобиля Газель, произвести диагностику крестовин и замену подвесного подшипника. Разберем ошибки и целесообразность ремонта кардана Газель. Цена турецкого кардана Тирсан намного превышает стоимость ремонта, поэтому ремонтировать всегда есть смысл!
Турецкий подвесной подшипник и карданный вал Tirsan ( кардан) Газель Некст Бизнес
Первые симптомы, если у вас проблемы с карданом на Газели, это вибрация после 60 км/ч, писк и щелчки вначале движения, легкие подергивания от закусывания крестовин. Игольчатые подшипники разрушаются, вымывается смазка и в какой то момент крестовина теряет подвижность.
Определить необходимость ремонта и текущего состояния карданного вала достаточно с помощью визуального осмотра и пошатывания за вал.
Основные болячки кардана Tirsan это растрескивание резинового демпфера подвесного подшипника, вплоть до полного разрушения, разрушение подшипника и средней крестовины.
Ремонт кардана Газель Некст Бизнес
Подвесной подшипник Газель Некст Бизнес турецкого кардана Тирсан, к тому же подделка
Ныряем под машину и видим разрушенную резинку и поддельный подвесной подшипник Tirsan, а так же ржавой налет от изношенной крестовины, более детально будет видно после снятия с автомобиля.

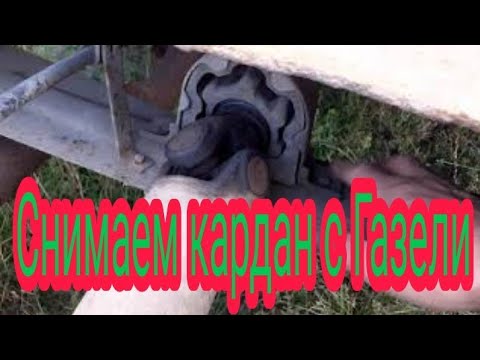

Как самому снять кардан на Газель? Все очень просто, нужно открутить 2 болта ключом на 13 крепления подвесного подшипника и 4 болта крепления к фланцу редуктора, ключи 14 и 17. Времени займет около 10 минут.
Откручиваем кардан Газель от заднего моста
Снимаем кардан и несем на осмотр
Внимательно осматриваем кардан, нас интересует состояние крестовин и их подвижность. Когда мы видим ржавый налет, можно с уверенностью сказать, что такая крестовина работает без смазки и игольчатые подшипники полностью заржавели и начинают выкрашиваться, частицы металлической пыли сразу покрываются ржавчиной вокруг всего узла и бегать такому кардану осталось не долго.
Осматриваем подвесной, внутри находится подшипник 6207, проверяем его плавность хода, нет ли перекатов по кратерам и люфтов, а так же состояние демпфирующей резинки.
Нормальная крестовинка турецкого кардана Газель естественная грязь и налет, немного ржавчины на гранях
Проверка кардана Газель Некст Бизнес
Изношенная крестовина Газель. Через коррозию в колпачке виден сухой ржавый игольчатый подшипник
После осмотра у нас выстраивается картина предстоящего ремонта и его стоимость. Нам предстоит заменить подвесной и крестовину. Стоимость поддельного подвесного подшипника 1000 р, а оригинальный около 3500. Стоимость крестовины от 400 до 1000 р.
У нас возникает вопрос, а есть ли смысл этих телодвижений?
Цена кардан Газель Бизнес Некст турецкого производства Tirsan на 3 метровую газель стартует с 9500 до 12 000 рублей.
Лично я решил протестировать самый дешевый поддельный подвесной и крестовину на Газель, который нашел в интернете в магазине Автопитер.
Цена подвесной подшипник и крестовина Газель Некст БизнесТирсан
Статью и видео, как отличить подделку от оригинала я сделаю в следующий раз, существует несколько видов и они друг от друга отличаются.
Отмечаем взаимное расположение двух частей кардана, чтобы не нарушить балансировку. Достаточно отверткой начертить метки на по обе стороны и можно разъединять.
Делаем метки
Чтобы располовинить кардан и снять подшипник нам понадобится ключом на 19 выкрутить болт. Тут трудностей не возникнет. Проблема в шлицевом соединении, оно по сравнению с российскими карданами сделано очень плотно и в агресивной среде воды и соли прикипает намертво.
Для того чтобы процесс съема пошел быстрее, нужно нагреть разъем феном, он расширится и чуть увеличится зазор в шлицевой. Многие начинают бить по ушам где находятся крестовины, тем самым их деформируя и обрекая в дальнейшем на закусывание и разрушение. Аккуратно по миллиметру выбиваем вилку кардана в разъеме, бьем ближе к шлицевой, я за минут 10 справился.
Греем разъем мама на шлицевой
Ремонт кардан Газель Выбиваем вилку, бьем в основание
Ржавые шлицы кардана Газель Тирсан
Спресовываем подвесной подшипник c помощью отвертки или зубила, бьем легонько, равномерно по всей окружности в основание, иначе мы просто изуродуем пыльник и помнем железное основание резинки, лучше чуть подольше побейте оно пойдет.
Спрессовываем подшипник
Чистим шлицы и смазываем, я на медную смазку в последнее время сажаю все соединения.
Смазываем разъем кардана Газель
Нужно немного доработать пыльник, он после штамповки имеет конусообразную форму и после скручивания половинок кардана может закусывать подвесной и не давать крутиться. Замеряем отверстия и немного дорабатываем, напильником, болгаркой или на шлифовальном станке уменьшая немного посадочный диаметр.
Пыльник кардана Газель
Немного шлифуем
Напресовываем
напресовываем пыльник
Запресовываем подшипник на место отверткой и молотком, бьем легенькими ударами в основание подшипника под резинкой, идет уверенно по чуть чуть.
Стыкуем по меткам обе части кардана и легонько постукивая вгоняем его по шлицам пока не появится возможность подтянуть соединительным болтом.
Кардан готов
Более подробно можно найти информацию в видео ролике, который прикреплю ниже
Как снять кардан ГАЗЕЛЬ БИЗНЕС: подробная инструкция
Привет всем автолюбителям и владельцам автобусов Газель Бизнес! В этой статье я хочу поделиться с вами информацией о снятии кардана вашего автомобиля. Карданный вал является важной частью переднеприводного автомобиля и регулярная его проверка и обслуживание помогут вам сохранить ваш автомобиль в хорошем состоянии.
Подготовка к снятию кардана
Перед началом процедуры снятия кардана газели Бизнес необходимо принять несколько предосторожностей:
- Поднять заднюю часть автомобиля на домкрате и установить под нее надежные опоры.
- Снять колеса с задней оси для доступа к карданным валам.
- Проверьте, что положение рычага переключения передач находится в нейтральном положении.
Снятие кардана
Теперь, когда вы подготовили автомобиль к работе, можно приступить к самому процессу снятия кардана:
- Измерьте расстояние между карданным валом и мостом автомобиля, чтобы позже точно установить его в то же положение.
- Отсоедините карданный вал от моста, используя соответствующие инструменты.
- Нажмите на края универсального соединения карданного вала и аккуратно отсоедините его от коробки передач.
- Установите карданный вал на специальные держатели или замечательных помощников, чтобы избежать его падения.
- Тщательно осмотрите все детали карданного вала и проверьте их на наличие повреждений или износа.
Заключение
Снятие кардана Газель Бизнес может показаться сложной задачей, но с правильной подготовкой и инструментами она становится более простой. Будьте всегда внимательны и осторожны при выполнении работ по обслуживанию вашего автомобиля. Это поможет вам сэкономить деньги на ремонте и продлить срок службы вашего автомобиля.
Не забывайте о том, что, если у вас возникнут сложности или необходимость в квалифицированной помощи, всегда обращайтесь к профессиональному механику.
Часто задаваемые вопросы
1. Как снять кардан на ГАЗель Бизнес?
Чтобы снять кардан на ГАЗель Бизнес, следуйте этим шагам:
- Поднимите заднюю часть автомобиля с помощью подъемного крана или домкрата.
- Поддержите заднюю ось ГАЗели Бизнес, чтобы предотвратить ее падение.
- Разъедините крепежные болты кардана с задним мостом.
- Ослабьте зажимные кольца карданных валов, используя специальный инструмент.
- Отведите карданный вал от заднего моста и передней коробки передач.
- Тщательно проверьте состояние кардана и подшипников. При необходимости, замените их.
2. Какой инструмент потребуется для снятия кардана на ГАЗель Бизнес?
Для снятия кардана на ГАЗель Бизнес вам понадобятся следующие инструменты:
- Подъемный кран или домкрат для поднятия задней части автомобиля.
- Специальный инструмент для ослабления зажимных колец кардана.
- Набор ключей и торцовых головок для работы с крепежными болтами и гайками.
- Изолированный шнур или клещи для отсоединения проводов и кабелей.
- Латексные перчатки и защитные очки для безопасности.
3. В чем может быть причина шума в кардане ГАЗели Бизнес?
Шум в кардане ГАЗели Бизнес может быть связан с несколькими причинами:
- Износ или повреждение подшипников карданного вала.
- Повреждение карданных крестовин.
- Расслабление или повреждение крепежных болтов.
- Отсутствие или неправильное использование смазки.
- Неправильная установка карданного вала или его компонентов.
Рекомендуется обратиться к квалифицированному автомеханику для диагностики и исправления проблемы.
Как снять карданный вал автомобиля Газель
Прежде всего, осмотрите карданные валы и вилки – трещины, вмятины или иные деформации недопустимы.
Полированная поверхность скользящей вилки не должна иметь признаков выработки и следов заедания.
На шлицах скользящей вилки, вторичного вала коробки передач, а также заднего шарнира не должно быть следов коррозии и признаков износа.
Осмотрите опору – здесь не допускаются отслоение резины от арматуры, трещины и разрывы.
Подшипник опоры должен вращаться легко, без заеданий и люфта.
На снятой карданной передаче можно оценить состояние шарниров без их разборки.
Покачайте каждый шарнир в разных плоскостях. Не должно быть заметного люфта вдоль оси шипов и заеданий.
В случае необходимости можно измерить радиальный зазор в подшипниках крестовин индикатором.
Для этого зажмите в тисках за подшипники крестовины одну из вилок шарнира.
Прижав ножку индикатора к свободному ушку другой вилки, покачайте ее вокруг оси карданного вала. Люфт более 0,1 мм недопустим.
Он свидетельствует об износе шарнира и необходимости замены подшипников и крестовины.
При износе отверстий в самих ушках вилок требуется замена карданного вала в сборе.
Очистив от грязи пресс-масленку, нагнетаем шприцем трансмиссионное масло во все шарниры. При этом его избыток должен выйти из-под манжет всех четырех подшипников.
Если масло где-то не выходит, то шарнир нужно перебрать – засорился смазочный канал, клапан масленки или с одной из манжет соскочила пружина.
Снятие карданной передачи
Если движение автомобиля не сопровождалось вибрациями, вызванными карданной передачей, то при последующей сборке следует сохранить ранее существовавшее положение относительно коробки передач и заднего моста. Для этого включаем любую передачу в коробке.
Помечаем зубилом или надфилем положение передней вилки (грязеотражателя) карданного шарнира относительно удлинителя коробки передач
Помечаем зубилом или надфилем положение заднего фланца карданной передачи относительно фланца заднего моста.
Ключом «на 13» отворачиваем гайки крепления промежуточной опоры, удерживая болт ключом «на 12».
Ключами «на 14» и «17» отворачиваем болты крепления карданной передачи к фланцу ведущей шестерни главной передачи.
Сдвинув карданную передачу назад, вынимаем хвостовик скользящей вилки из удлинителя заднего картера коробки передач и снимаем карданную передачу.
Чтобы исключить попадание пыли в коробку передач и утечку из нее масла, затыкаем отверстие в картере чистой ветошью
Устанавливаем карданную передачу в обратной последовательности, совмещая сделанные метки.
Снятие карданного вала с автомобиля Газель.
Производить замену промежуточной опоры(подвесного) при ремонте карданного вала, необходимо только в специализированном СТО.
Если в трансмиссии отсутствует, какая либо вибрации при движении то карданная передача скорее всего не нуждается в ремонте.
Если снятие карданного вала с автомобиля проводится для ремонта других частей автомобиля, то при установке карданного вала нужно обязательно соблюсти угловое расположение вала относительно фланцев коробки и ведущей шестерни заднего моста. Для этого нужно заранее нанести метки на фланцах кардана у коробки передач и заднего моста.
Снятие карданного вала с автомобиля Газель.
Для снятия карданного вала(карданной передачи) нужно:
— открутить гайки( смотрим рис. ниже) 8 с болтов на которые крепится промежуточная опора(подвесное) к поперечине 2 рамы;
— открутить все гайки 5 у болтов, на которые крепятся соединения карданного вала с коробкой, а так же с задним мостом, заранее нужно обязательно нанести метки на фланцах для того, что бы сохранить их правильное положение;
— отсоединить фланцы карданного вала и заднего моста;
— проволокой связав через кронштейны К (см. рис. ниже) зафиксировать шлицевое соединение с карданным валом;
— карданный вал сдвинуть назад вниз, тем самым вынуть фланцы карданного вала и коробки передач, после снять кардан с автомобиля.
