Пополнение в армии ☆CEEDоколлектороводов☆. Часть 2. Контроллер
С момента установки коллектора с изменяемой геометрией прошла неделя. Все это время я ездил на коротком раннере с конским расходом топлива)). И вот наконец-то пришло время для финальной доработки, а именно установки контроллера управления актуатором VIS коллектора. Как обычно встретились с Артёмкой и приступили к работе.
Предварительно приобрёл;
▬ 1) 5и контактное реле с колодкой (200р)
▬ 2) Фишку для подключения к вакуумному клапану от калины (50р)
▬ 3) Контроллер (Made by Elartus )
Купил в обычном магазине электроники.
Контроллер
Подключение

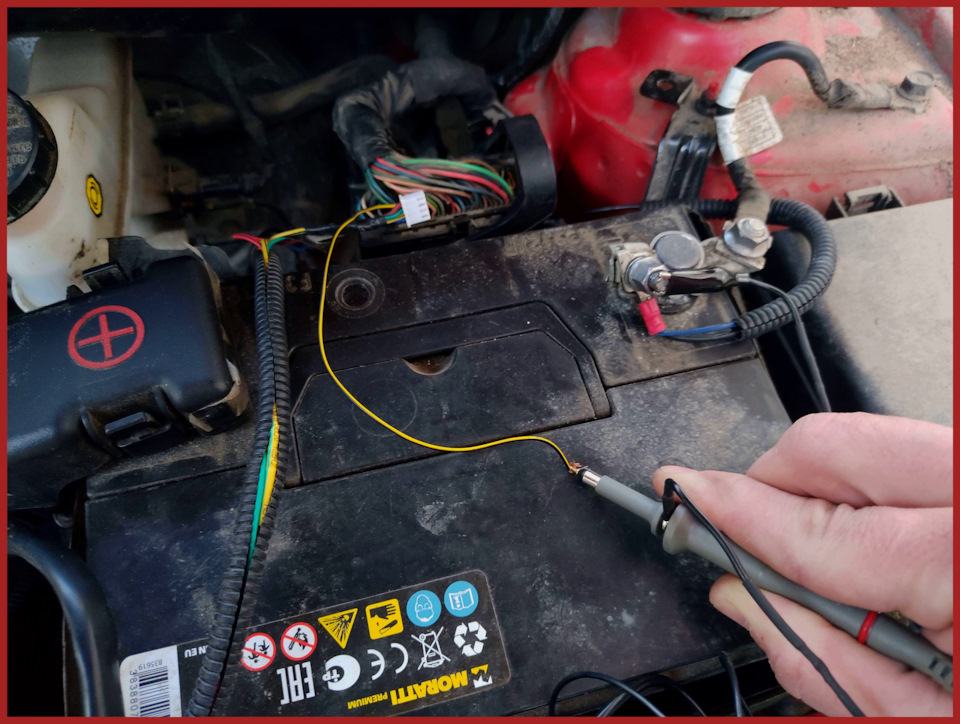

По подключению контроллера решено было пойти другим путем, вместо того чтобы подключить к катушкам как все, мы посредством осциллографа поймали сигнал тахометра от ЭБУ.
Колодку воткнули от ЭБУ Ситроена
Сигнал четкий, без помех.
Преимущества такого подключения очевидны.
1) Сигнал от ЭБУ чистый, без разного рода помех.
2) Мы не привязаны к штатным свечам с сопротивлением 10 кОм. А это в свою очередь означает что в скором времени будут инсталлированы боевые Denso IXUH22I "Iridium Power" которые так же дадут небольшое улучшение динамики.
Фишка от калины подошла, но села не до конца.
Программируем
Алгоритм работы контроллера:
При включении зажигания напряжение на выходе отсутствует для облегченного запуска двигателя, что соответствует активным коротким раннерам впускного коллектора. Далее после 400 об/мин контроллер автоматически переключает режим работы коллектора на длинные раннеры, обеспечивая максимальную приемистость и увеличенный крутящий момент с холостых до 4 200 об/мин.
При достижении коленвалом 4 200 об/мин контроллер переключает коллектор на короткие раннеры для вывода на максимальную мощность двигателя.
Гестерезис срабатывания коллектора с режима высоких оборотов на низкие равен 400 об/мин. Обратное переключение происходит на частоте 3 800 об/мин.

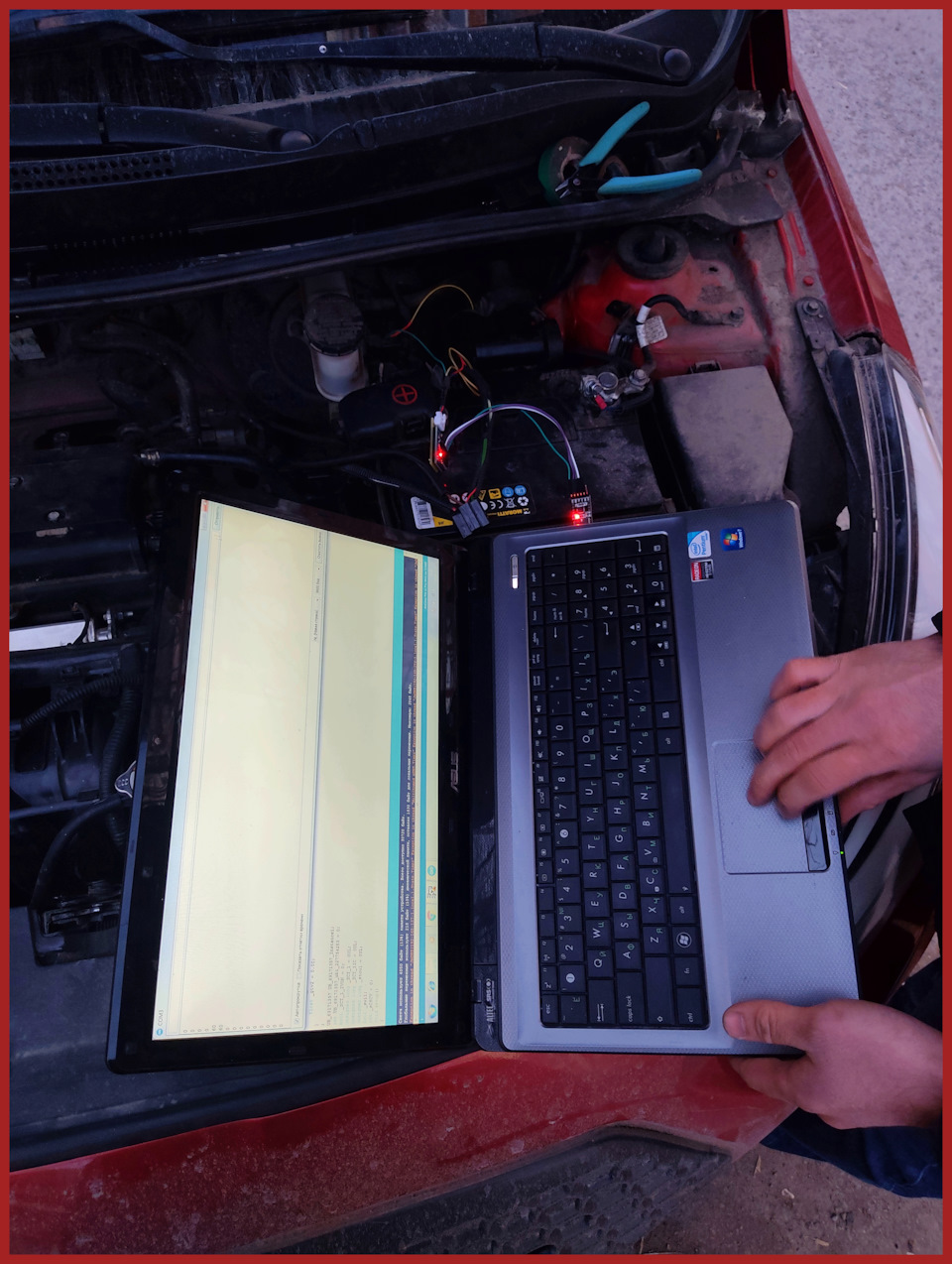

После всех подключений проверяем правильность работы контроллера. Для этого подключили диагностику.
Вместо тысячи слов.

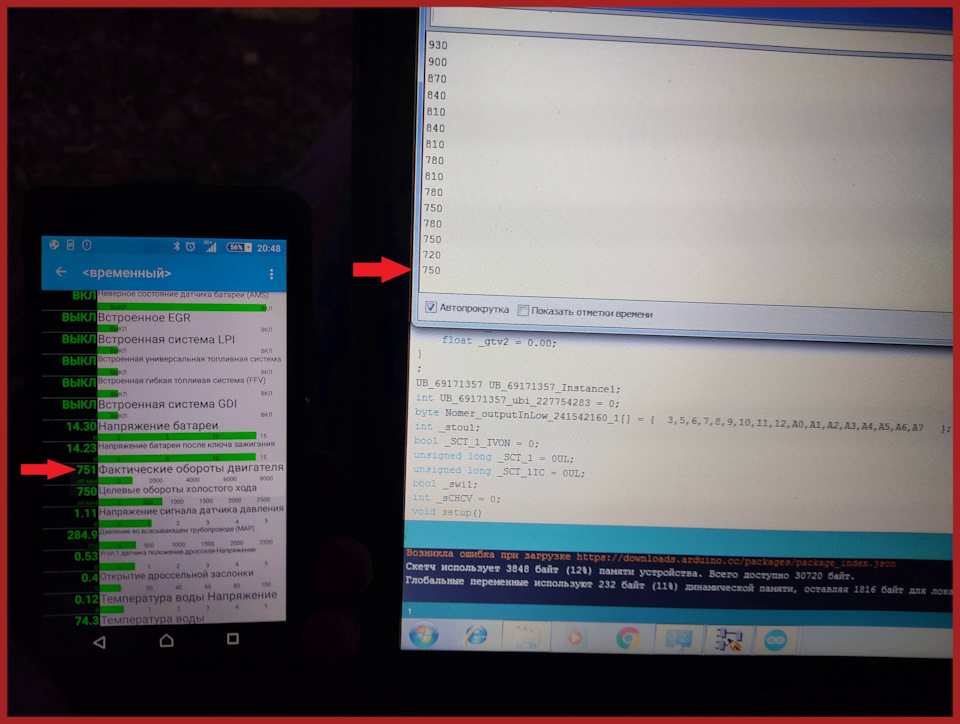

Слева на телефоне показания диагностики, справа на ноуте показания которые считывает контроллер. Как видим, значения частоты оборотов совпадают на обоих устройствах, значит все сделано верно. После запуска движка клапан сработал, открыв длинный ранер. Well Done.

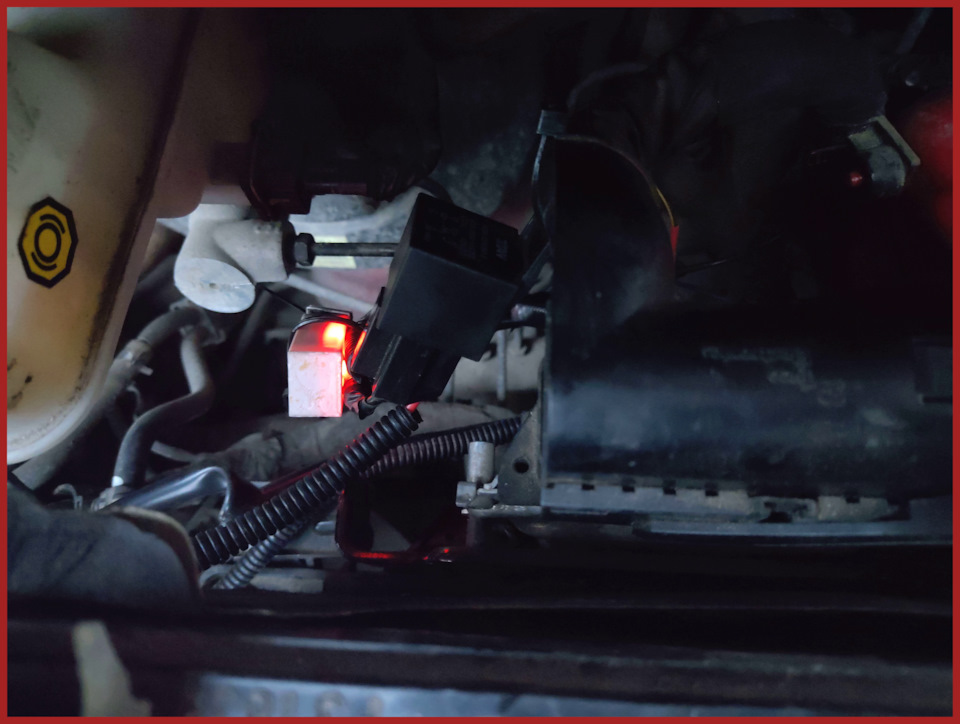

Корпус контроллера обработали герметиком для лучшей защиты от воды. Расположили за ЭБУ.
Если в 2х словах, то улучшения охарактеризую фразой, которая уже стала крылатой.
На сток я больше не вернусь (с) AlexCalisto
Лично я сразу почувствовал изменения, машина гораздо легче идет на разгон, динамика заметно улучшилась. Прибавка чувствуется во всем диапазоне, и это на прошивке Евро2. Напомню, что это лишь первый этап по улучшению динамики G4FC. Впереди еще оооочень много интересного.
Дальнейшие планы по тюнингу двигателя/впуска/выпуска/подвески:
★ Установка вставки 4-1 STT (Уже куплена, скоро будет пост об этом, спасибо performance1 )
★ Прямоточная трасса на компонентах STT
★ Кованые диски (Веду переговоры)
★ Холодный впуск на БМВ фильтре (Ищу где купить компоненты)
★ Распредвал от G4FG ((сидовал) Куплен)
★ Свечи Denso IXUH22I "Iridium Power".
★ Прошивка под данный спек.
(Порядок может быть разный)
Хочу поблагодарить автора доработки и первопроходца в этой области — Alex-Calisto . Спасибо за потрясающие идеи тюнинга!
