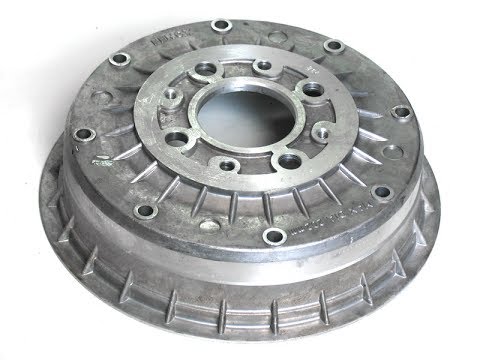

Как снять тормозной барабан на Приоре: подробная схема и методика

Здравствуйте, уважаемые читатели! В этой статье я расскажу вам, как снять тормозной барабан на автомобиле «Приора». Эта процедура может потребоваться вам, если вы заметили проблемы с тормозной системой или если требуется заменить тормозные колодки или тормозные барабаны. Давайте начинать!

Необходимые инструменты

Перед началом работы нам потребуются следующие инструменты:

• Ключ для снятия колеса (обычно 17 мм)
• Отвертка плоская
• Отвертка крестовая
• Молоток
• Переноска для деталей (опционально)

Шаги по снятию тормозного барабана на «Приоре»

1. Освобождение колеса от гаек

Сначала вам нужно приподнять заднюю часть автомобиля, используя подходящее подъемное оборудование, например, гидравлический домкрат. После этого снимите колесо с помощью ключа для снятия колеса.

После снятия колеса, вы увидите тормозной барабан. В некоторых случаях он может сидеть плотно на ступице из-за ржавчины или налета. В таком случае вам понадобится молоток. Постукивайте по периметру барабана, чтобы разрушить налет и облегчить его снятие. Затем аккуратно снимите барабан с автомобиля.

После снятия тормозного барабана тщательно осмотрите его на наличие повреждений. Проверьте состояние тормозных колодок: они должны быть достаточно толстыми и не износившимися. Если у вас есть подозрения на неисправность, рекомендуется обратиться к профессионалам для проверки и ремонта.

Надеюсь, что эта статья помогла вам понять, как снять тормозной барабан на «Приоре». Если вы не уверены в своих навыках или у вас возникли сложности во время выполнения процедуры, лучше обратитесь к квалифицированному механику, который сделает все качественно и безопасно.

Как снять тормозной барабан приора

Замените барабан, если диаметр превышает предельно допустимое значение или равен ему.

На рабочей поверхности барабана не должно быть задиров или глубоких рисок.

В противном случае замените барабан или проточите его рабочую поверхность на станке.

После проточки прошлифуйте поверхность мелкозернистыми абразивными брусками, после обработки диаметр барабана не должен превышать 201 мм.

Замените барабан, если в нем обнаружены трещины.

Ключом «на 7» выверните два установочных штифта.

Нанесите на ступицу жидкость типа WD-40 и, подождав несколько минут, счистите с этого места грязь и ржавчину.

Ударами молотка через деревянную проставку строньте барабан со ступицы.

Снимите барабан со ступицы. Если сделать это не удается, сбейте его молотком, нанося удары через деревянную проставку по буртику с обратной стороны барабана или спрессуйте, равномерно заворачивая штифты или подходящие болты в два резьбовых отверстия барабана.

При установке старого барабана снимите напильником буртик на его рабочей поверхности, образовавшийся в результате износа.

Установите барабан в порядке, обратном снятию.

Предварительно смажьте посадочный поясок ступицы графитной смазкой или смазкой ЛСЦ-15 и сведите колодки с помощью двух монтажных лопаток.

Проверьте легкость вращения колеса.

Допускается легкое задевание барабана о колодки.

На стоящем, на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.

Замена тормозных колодок тормозного механизма заднего колеса

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм.

Колодки заменяют в следующих случаях:

– толщина фрикционных накладок менее допустимого значения;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки имеют глубокие борозды и сколы.

Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи или бородок для снятия стяжных пружин.

Включите I передачу и установите упорные бруски под передние колеса.

Убедитесь, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).

Снимите колесо и очистите тормозной механизм от грязи.

Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.

Снимите тормозной барабан.

Бородком или отверткой снимите верхнюю стяжную пружину.

Аналогично снимите нижнюю стяжную пружину.

Снимите направляющую пружину передней колодки.

Снимите переднюю колодку.

Снимите разжимную планку.

Снимите направляющую пружину задней колодки, а затем заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза

Снимите опорную шайбу с пальца приводного рычага задней колодки.

Снимите приводной рычаг задней колодки

Надавите на палец приводного рычага и выньте палец из колодки

Установите новые колодки в порядке, обратном снятию.

При установке вставьте верхние концы колодок в пазы поршня.

Сведите тормозные колодки двумя монтажными лопатками, чтобы переместить поршни к центру цилиндра.

Установите тормозной барабан в порядке, обратном снятию.

На стоящем, на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.

Замена рабочего цилиндра заднего тормозного механизма

Если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса, замените колесный цилиндр.

Ремонт колесного цилиндра обычно не приводит к положительным результатам, к тому же для этого нужны специальные приспособления.

Рекомендуется заменить цилиндр в сборе.

Вам потребуются: ключ «на 10», специальный ключ «на 10» для отворачивания гаек тормозных трубок.

Включите I передачу и установите упорные бруски под передние колеса.

Снимите соответствующее колесо и тормозные колодки.

С обратной стороны тормозного щита очистите от грязи место крепления тормозной трубки и болты крепления колесного цилиндра.

Для того чтобы облегчить выворачивание болтов крепления цилиндра и гайки крепления тормозной трубки, нанесите на резьбовые соединения специальную жидкость для резьбовых соединений.

Отверните гайку крепления тормозной трубки к колесному цилиндру.

Отсоедините тормозную трубку от колесного цилиндра, заглушив отверстие шланга, например, колпачком клапана прокачки.

Снимите тормозной барабан.

Выверните два болта крепления колесного цилиндра, придерживая его с другой стороны

Снимите колесный цилиндр с тормозного щита

Установите колесный цилиндр в порядке, обратном снятию.

После этого прокачайте тормозную систему (можно только колесный цилиндр на заменяемом колесе).

Lada Priora: проверка и замена колодок тормозных механизмов задних колес

Вынимаем заглушку и через окно оцениваем состояние накладки передней тормозной колодки. При толщине накладки менее 1,5 мм колодки тормозных механизмов обоих колес необходимо заменить. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Для проверки состояния колесных цилиндров и барабанов тормозных механизмов задних колес снимаем барабаны. На барабанах не должно быть трещин и сколов. При сильном износе рабочей поверхности, а также при наличии на ней глубоких борозд заменяем тормозной барабан. Для проверки состояния уплотнительных манжет колесного цилиндра поочередно с каждой стороны сдвигаем край пыльника с выступа корпуса цилиндра. При наличии тормозной жидкости под пыльником, свидетельствующей о неисправности уплотнительных манжет, колесный цилиндр необходимо заменить.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршней в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка. Рычаг стояночного тормоза должен быть опущен до упора (автомобиль расторможен). Далее следует максимально освободить тросы стояночного тормоза.

Снимок_cr

Снимок_cr1

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Если автомобиль укомплектован АВS, то тормозной механизм имеет некоторые конструктивные отличия, показанные ниже.

На автомобиле, оборудованном ABS, следует отсоединить датчик скорости вращения колеса от тормозного щита во избежание повреждения датчика.

Далее все работы показаны на автомобиле без ABS. Об отличиях будет оговорено особо.

14ppppppppppp

ззззззз

Если автомобиль оборудован ABS, то под барабаном установлен задающий диск датчика.

Внимание! Не нажимайте педаль тормоза после снятия барабана, так как поршни могут полностью выйти из цилиндра.

DSC_09

Далее необходимо утопить поршни внутрь рабочего цилиндра. Для этого…

DSC_9001ооо

DSC_900ж0

DSC_9001ж

DSC_101311111жж

IMG_0083ж

IMG_0182ж

IMG_0182жж

IMG_0083жжж

DSC_101311111жжж

DSC_8999лл

Устанавливаем рычаг привода стояночного тормоза на новую колодку в обратной последовательности. Устанавливаем новые колодки в обратной последовательности. Для удобства сборки прижимной пружины с колодкой зацепляем за крючок пружины провод или шнур длиной примерно 0,5 м.

DSC_9000ллл

После замены колодок на обоих колесах необходимо отрегулировать стояночный тормоз.

Вращая регулировочную гайку по часовой стрелке, натягиваем тросы. Полный ход рычага привода стояночного тормоза Lada Priora должен составлять от 2 до 4 зубцов (щелчков) храпового устройства рычага. При опущенном рычаге вывешенные задние колеса должны вращаться свободно. Контргайкой фиксируем регулировочную гайку.

Как снять тормозной барабан на приоре

Тормозные барабаны задних колес на автомобиле Lada Priora снимают либо для замены в случае их механического повреждения или когда внутренний диаметр рабочей поверхности стал больше предельно допустимого 201,5 мм. Так же барабаны снимают для профилактического ремонта, связанного с удалением кромки, которая образуется в процессе эксплуатации по внешнему краю рабочей поверхности. Данный дефект можно устранить как с помощью напильника, работая им аккуратно, чтобы не повредить рабочую поверхность, либо проточить барабан на токарном станке, так чтобы диаметр не стал более предельно допустимой величины. Так же демонтаж производят для выполнения различного ремонта заднего тормозного механизма.

Установите рычаг стояночного тормоза в крайнее нижнее положение, включите первую передачу и подложите под передние колеса деревянные бруски, для предотвращения скатывания автомобиля во время подъема домкратом. Для проведения ремонтных работ подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

• Поддомкратьте автомобиль и снимите колесо с ремонтируемой стороны.
• Очистите от грязи поверхность тормозного барабана.
• Накидным ключом открутите два стопорных шплинта.
• Далее с помощью молотка и деревянной проставки, нанося легкие удары по кругу, сбиваем барабан с тормозных колодок.

• В случае если не удается сбить барабан с колодок, можно попробовать спрессовать его с помощью стопорных шплинтов или других подходящих болтов. Для этого вкручиваем их на место и поочередно, нанося удары по барабану с тыльной стороны и постепенно вкручивая шплинты.

На этом ремонтные работы по снятию тормозного барабана заднего колеса на автомобиле Lada Priora завершены. Произведите необходимый ремонт, после чего установку выполните в обратной последовательности. Для удобства монтажа, сначала необходимо с помощью двух монтировок сжать тормозные поршня и сточить фаску на фрикционных накладках колодок.

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм. Менять задние колодки следует только комплектом сразу на двух задних колесах. В противном случае автомобиль может уводить в сторону. На всех современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Приора, Калина и Нива) замена задних колодок выполняется аналогично без существенных отличий.

Снятие

Потребуется: новые задние тормозные колодки, набор ключей и снять машину со ручного тормоза.

Проверить уровень тормозной жидкости, если он около отметки "MAX", тогда откачайте часть жидкости. Машину поднимите на домкрат и снимите колесо. Далее:

1. отвернуть направляющие штифты.
2. снять барабан со ступицы, сбивая его ударами молотка через деревянную проставку.

Далее по порядку:

1. выводим из зацепления с колодкой пружины.
2. и снимаем сначала верхнюю пружину.
3. затем нижнюю.

1. выводим из зацепления с колодкой прижимную пружину.
2. снять переднюю колодку.
3. снять распорную планку.

1. отсоединив от задней колодки прижимную пружину опускаем колодку.
2. выводим рычаг задней колодки из отверстия наконечника троса ручного тормоза.

1. вытаскиваем шплинт из отверстия.
2. снять шайбу.
3. вытащить палец.

Установка

Перед установкой новых тормозных колодок следует очистить от грязи и протереть детали заднего тормоза. Сборка производится в обратной последовательности. Для установки прижимной пружины с колодкой используем нижнюю стяжную пружину, зацепив ее конец за крюк прижимной пружины. Натягиваем пружину отверткой и вставляем крючок пружины в отверстие колодки.

Переместить поршни к центру цилиндра, сведя колодки двумя монтажными лопатками. После окончания работ нажмите 2-3 раза на педаль тормоза, чтобы подвести колодки к барабану. Для наглядности весь процесс также показан на видео:

Напомним, периодически следите за исправностью тормозной системы и вовремя меняйте передние тормозные диски.

Замена задних тормозных колодок (в барабанах) на автомобилях Лада

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм. Менять задние колодки следует только комплектом сразу на двух задних колесах. В противном случае автомобиль может уводить в сторону. На всех современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Приора, Калина и Нива) замена задних колодок выполняется аналогично без существенных отличий.

Потребуется. новые задние тормозные колодки, набор ключей и снять машину со ручного тормоза.

Проверить уровень тормозной жидкости, если он около отметки «MAX», тогда откачайте часть жидкости. Машину поднимите на домкрат и снимите колесо. Далее:

1. отвернуть направляющие штифты.
2. снять барабан со ступицы, сбивая его ударами молотка через деревянную проставку.

отвернуть направляющие штифты барабана снять барабан со ступицы колеса

Далее по порядку:

1. выводим из зацепления с колодкой пружины.
2. и снимаем сначала верхнюю пружину.
3. затем нижнюю.

выводим из зацепления с колодкой пружины снимаем сначала верхнюю пружину затем нижнюю пружину

1. выводим из зацепления с колодкой прижимную пружину.
2. снять переднюю колодку.
3. снять распорную планку.

выводим из зацепления с колодкой прижимную пружину снять переднюю колодку снять распорную планку

1. отсоединив от задней колодки прижимную пружину опускаем колодку.
2. выводим рычаг задней колодки из отверстия наконечника троса ручного тормоза.

отсоединив от задней колодки прижимную пружину опускаем колодку выводим рычаг задней колодки из отверстия наконечника троса ручного тормоза

1. вытаскиваем шплинт из отверстия.
2. снять шайбу.
3. вытащить палец.

вытаскиваем шплинт из отверстия снять шайбу вытащить палец

Перед установкой новых тормозных колодок следует очистить от грязи и протереть детали заднего тормоза. Сборка производится в обратной последовательности. Для установки прижимной пружины с колодкой используем нижнюю стяжную пружину, зацепив ее конец за крюк прижимной пружины. Натягиваем пружину отверткой и вставляем крючок пружины в отверстие колодки.

спользуем нижнюю стяжную пружину, зацепив ее конец за крюк прижимной пружины сводим колодки двумя монтажными лопатками

Переместить поршни к центру цилиндра, сведя колодки двумя монтажными лопатками. После окончания работ нажмите 2-3 раза на педаль тормоза, чтобы подвести колодки к барабану. Для наглядности весь процесс также показан на видео:

Напомним, периодически следите за исправностью тормозной системы и вовремя меняйте передние тормозные диски .

Замена задних тормозных колодок на Приоре — инструкция

Срок службы задних тормозных колодок Приоры достаточно большой, но при условии, что качество комплектующих достойное. Даже заводские могут спокойно отходить более 50 000 км при бережной эксплуатации без резких торможений и маневров с использованием ручника. Но бывают и такие экземпляры, что после первых 10 000 км уже начинают проявлять ужасный звук при работе, а эффективность резко снижается.

Если вы решились на замену, то ниже постараюсь привести подробную инструкцию по замене задних колодок на Приоре с детальным фото отчетом проделанной работы. Итак, прежде всего стоит сказать о том инструменте, который понадобится для всей этой работы:

1. Отвертка плоская и крестовая
2. Плоскогубцы и длинногубцы
3. Головка на 7 глубокая и вороток
4. Головка на 30 (если обычном способом не удается снять задний барабан)

Порядок работы при замене задних колодок автомобиля Лада Приора

Для начала необходимо поднять заднюю часть автомобиля домкратом и подставить надежные упоры помимо домкрата. Затем постараться снять барабан, для чего необходимо открутить две направляющие шпильки:

Повторюсь, если обычном способом барабан снять не получается, то можно открутить гайку крепления ступицы и снять его вместе с ней. В итоге, получается даже удобнее, так как ступица не будет мешать при снятии механизмов тормозов:

Теперь нам понадобится такой инструмент, как длинногубцы. Ими необходимо извлечь шплинт рычага ручного тормоза, как показано наглядно на снимке ниже:

Затем можно приступать к демонтажу правой пружины снизу, поддев ее либо отверткой, либо оттянув немного пассатижами, пока она на соскочит:

Далее с обеих сторон нужно снять маленькие пружинки, которые фиксируют колодки в вертикальном положении, они находятся по бокам. На фото ниже это очень хорошо видно:

Когда с ними справились, можно пытаться снять колодки. Для этого даже не обязательно извлекать верхнюю пружину, можно просто приложив большое усилие, развести их в верхней части в стороны:

Тем самым освободив от пластины, они самопроизвольно упадут вниз:

При замене задних колодок на Приоре стоит учесть одну немаловажную деталь, что после установки новых, барабан может просто напросто не одеться. Если такое случилось, то необходимо ослабить немного трос ручника, который находится под днищем автомобиля в задней его части. Ослаблять нужно до тех пор, пока барабан не оденется без лишних препятствий. Устанавливаем все снятые детали в обратной последовательности и не забываем, что первые несколько сот километров не стоит прибегать к резкому торможению, так как механизмы новые и должны притереться.

Замена задних тормозных колодок Лада Приора (Lada Priora)

Подробности Родительская категория: Ремонт (руководство для) автомобилей Лада Приора

Операции выполняемые при замене тормозных колодок тормозного механизма заднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Дополнительно хотелось отметить что механизмы задних тормозов у Приоры и десятого семейства идентичны, в связи с чем снятие и установку колодок можно выполнить по процедуре снятия задних колодок на автомобиле ВАЗ 2110 2111 2112 (инструкция приведена с цветными картинками). Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм. Колодки заменяют в следующих случаях:

– толщина фрикционных накладок менее допустимого значения;
– поверхность накладок замаслена;
– фрикционная накладка непрочно соединена с основанием;
– накладки имеют глубокие борозды и сколы.

Иструмент необходимый для замены задних колодок на автомобиле ВАЗ на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи или бородок для снятия стяжных пружин.

Включите I передачу и установите упорные бруски под передние колеса.
2. Убедитесь, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).
3. Снимите колесо и очистите тормозной механизм от грязи.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.
5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана заднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »).
6. Бородком или плоскогубцами снимите верхнюю стяжную пружину.

7. Аналогично снимите нижнюю стяжную пружину.

8. Снимите направляющую пружину передней колодки.

9. Снимите переднюю колодку.

10. Снимите разжимную планку.

11. Снимите направляющую пружину задней колодки, а затем заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза.

12. Выньте шплинт.

13. Снимите опорную шайбу с пальца приводного рычага задней колодки.

14. Снимите приводной рычаг задней колодки.

15. Надавите на палец приводного рычага и выньте палец из колодки.

16. Установите новые колодки в порядке, обратном снятию. При установке вставьте верхние концы колодок в пазы поршня.17. Сведите тормозные колодки двумя монтажными лопатками, чтобы переместить поршни к центру цилиндра.

Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.

Замена тормозного барабана на автомобилях лада

Тормозной барабан является основным элементом заднего тормозного механизма Приоры. В данной статье речь пойдет именно о нем, о его замене, диагностики и ремонте.

Тормозной барабан главный элемент в задней тормозной системе, который предназначен для остановки авто. Износ барабанов и колодок задних тормозов не такой большой, как у передних, соответственно и замена тормозных элементов происходит намного реже.

Купить барабан можно в любом магазине автозапчастей по артикулу: 21080-3502070-00 — алюминиевые барабаны, 260101 — чугунные барабаны. Стоимость от 1000 рублей за пару, цена за чугунные немного выше и начинается от 1500 рублей.

Где находится тормозной барабан

Барабан находится в задней части автомобиля и устанавливается на ступицу заднего колеса. Многие считают задние тормозные барабаны устаревшими и что установка их на автомобили не целесообразна, но это не так. Необходимости дисковых тормозов на автомобилях с небольшой массой нет, так как задние барабанные тормоза способны спокойно остановить автомобиль. К тому же затраты на дисковые тормоза намного больше чем на барабанные.

В некоторых автомобилях Лада мелкосерийного производства с завода устанавливались дисковые тормоза, на такие модели как Лада Калина Спорт и Гранта Спорт.

Дисковый задний тормоз

Иногда встречаются автомобили Лада в городском трафике с самостоятельно установленным дисковым тормозом.

После установки дисковой тормозной системы ее обязательно необходимо отрегулировать на специальных стендах. При резком торможении задние барабаны лишь помогают в остановке автомобиля и не блокируют колеса при торможении. В случае же с дисковыми не отрегулированными тормозами при экстренном торможении автомобиль может занести из-за заблокированных задних колес.

Как обслуживать передние тормозные диски и как правильно заменить их подробно описано в нашей статье.

Когда менять барабан?

Замену необходимо производить по существенным признакам. При замене барабанов следует обратить внимание на состояние задних колодок, при необходимости заменить их.

Лопнувший тормозной барабан

Признаки износившегося барабана:

• Слышно трение колодок при торможении;
• Не тормозят задние колеса;
• После замены колодок торможение не улучшилось;
• Скрип в области задних барабанов;

Замену барабана на новый рекомендуется проводить каждые 100 тыс. км.

Диагностика

Для того чтобы произвести диагностику барабана и понять подойдет ли он к дальнейшему использованию его на автомобиле или же подлежит непосредственной замене необходимо демонтировать его с автомобиля. После демонтажа необходимо оценить его состояние.

Первым оценивается состояние рабочей поверхности, на ней не должно быть большой выработки, глубоких борозд от колодок, трещин и сколов.

Видны полоски выработки на тормозном барабане

Следующим этапом проверки будет замер внутреннего диаметра рабочей поверхности. Если диаметр внутренней поверхности барабана не более 201,5 мм то его можно использовать дальше по назначению. Для того чтобы замерить внутренний диаметр рабочей поверхности необходимо воспользоваться штангель-циркулем или же обычной ученической линейкой.

Ремонт

При некоторых повреждениях барабана его еще можно отремонтировать. После того как состояние будет оценено, а именно если замер показал, что барабан имеет небольшой износ, но на нем имеются задиры и борозды. Для того чтобы избавится от задира и борозд барабан можно проточить на токарном станке.

После проточки рабочую поверхность необходимо отшлифовать малоабразивной наждачной бумагой.

Как снять задний барабан

Перед тем как приступить к замене, необходимо подготовить инструмент.

Для замены понадобится:

• Трещотка;
• Ключ или головка на «7»;
• Смазка «WD-40»;
• Молоток и деревянный брусок;

Ход работы:

• Снимаем заднее колесо предварительно подсократив автомобиль и подложив упоры под передние колеса.

• Заливаем смазку «WD-40» на кольцо ступицы.

• Откручиваем трещоткой с головкой на «7» или ключом на «7» направляющие колеса.

• Далее можно снять барабана вкрутив выкрученные направляющие в другие отверстия на барабане имеющие резьбу. Данные направляющие послужат своего рода съемником барабана.

Так как барабан может прикипеть к ступице, снять его будет довольно сложно. Поэтому необходимо наносить удары молотком через деревянный брусок по внутренней кромке барабана.

• После того как барабан снимется необходимо оценить его состояние, отремонтировать или же установить новый барабан. Так же желательно смазать графитовой смазкой резьбы на ступицы и саму ступицу куда будет одеваться новый барабан, это поможет защитить задний тормозной механизм от появления коррозии

• При установке нового барабана необходимо сжать тормозные колодки, так как показано на картинке. Это необходимо для того чтобы тормозной цилиндр заднего барабана сжался и дал свободна встать на свое место новому барабану.

• Сборку необходимо осуществлять в обратной последовательности.

Видео по замене задних тормозных барабанов

Надеемся наша статья была вам полезна, не забывайте менять передние тормозные колодки.

Руководства по ремонту Лада Приора: снятие и установка тормозного барабана заднего колеса

Предельно допустимый диаметр рабочей поверхности барабана составляет 201,5 мм.

Вам потребуются: ключ «на 7», две
монтажные лопатки, молоток с резиновым или полимерным бойком.

1. Включите I передачу и установите противооткатные упоры («башмаки») под передние колеса.

2. Проверьте, что рычаг стояночного тормоза опущен до упора вниз (автомобиль
расторможен).

3. Снимите заднее колесо и очистите
тормозной механизм от грязи.

4. Выверните два установочных штифта.

5. Ударами молотка через деревянную
проставку строньте барабан со ступицы.

6. Снимите барабан со ступицы. Если сделать это не удается, сбейте его молотком,
нанося удары через деревянную проставку по
буртику с обратной стороны барабана…

7. …или спрессуйте, равномерно заворачивая штифты или подходящие болты
в два резьбовых отверстия барабана.

На автомобилях с ABS снимите импульсный диск датчика частоты вращения колеса.

8. Установите барабан в порядке, обратном снятию. Предварительно смажьте посадочный поясок ступицы графитной смазкой и сведите колодки с помощью двух
монтажных лопаток.

ПОЛЕЗНЫЙ СОВЕТ

Перед установкой барабана тщательно очистите привалочные поверхности ступицы
и барабана от ржавчины и окалины, так как
даже мельчайшая частица, зажатая между
привалочными поверхностями, вызовет биение барабана и вибрации при торможении.

9. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы
подвести колодки к барабану.
