Замена ламп в приборке

Часть ламп уже не загоралось довольно продолжительное время, но при езде оно особо не вредило при взгляде на приборную панель. Позже перегорела лампочка на левом экранчике (который показывает время, температуру за бортом, напряжение бортовой сети) к этому я тоже привык и особо не обращал внимания. Но как то вечером сев в автомобиль и включив габариты я обнаруживаю, что кроме спидометра вообще ничего не видно. Покупаю значит на следующий день обычные «сток» лампочки и жду свободного времени для быстрой казалось бы замены ���� Купил с запасом 15 штук которые обошлись мне в 150₽.

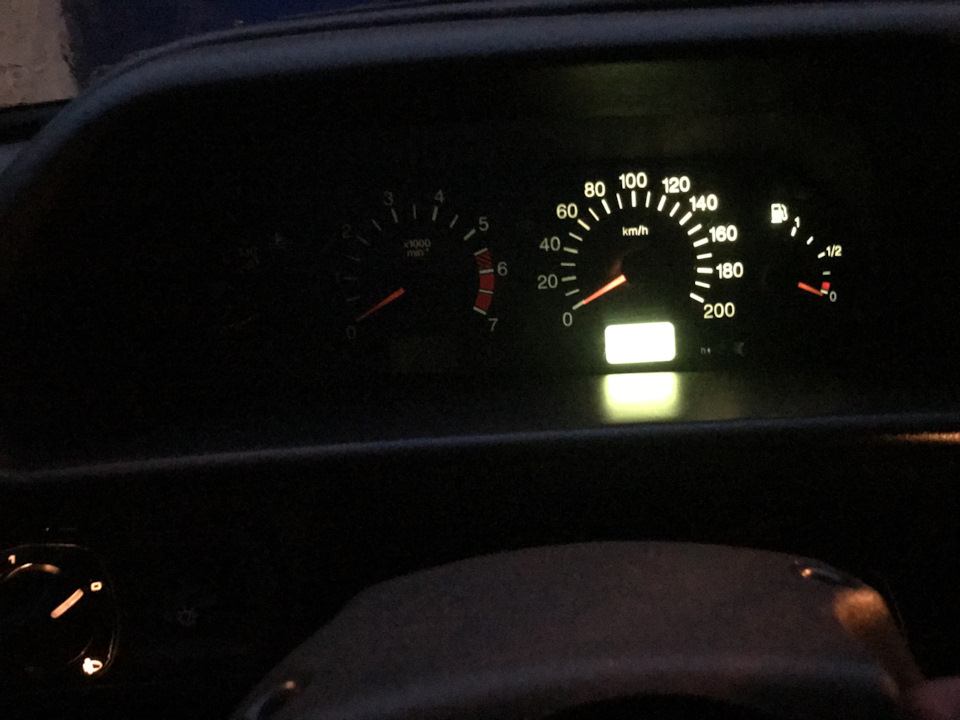

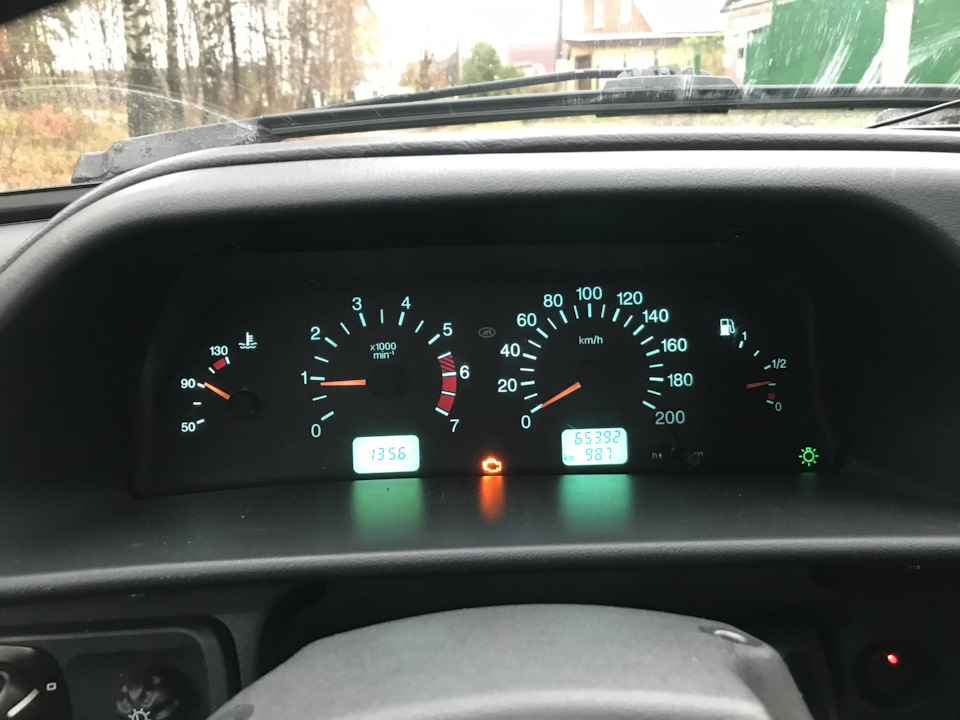

Результат «до»

Появилось свободное время, после учебы приехав домой сажусь и начинаю работу:

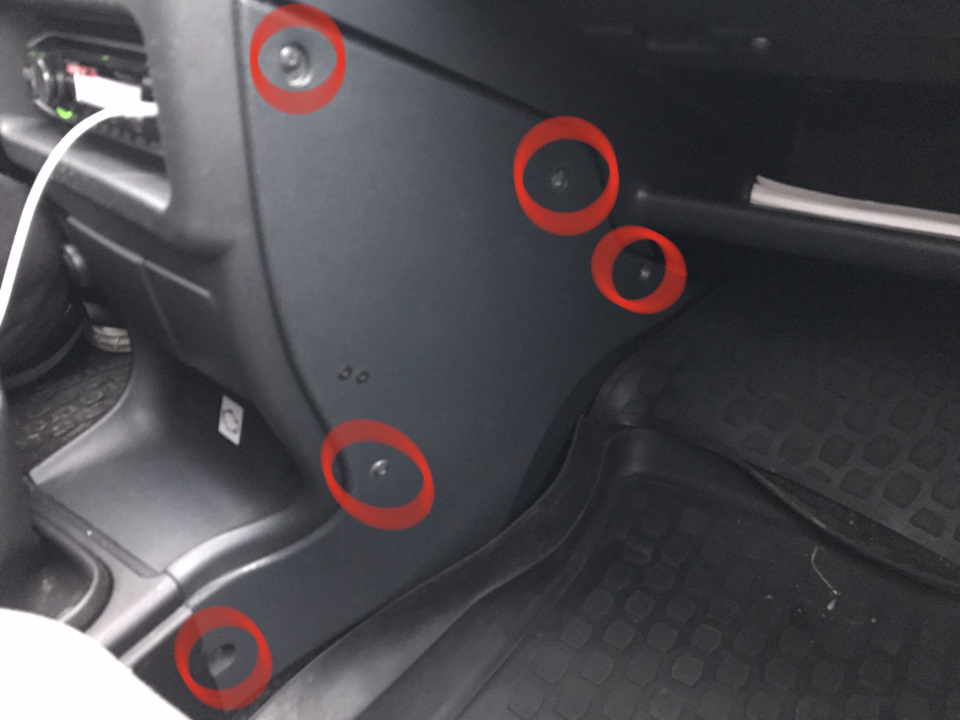

Снимаем боковые «экраны консоли»

Снимаем боковые «экраны консоли»

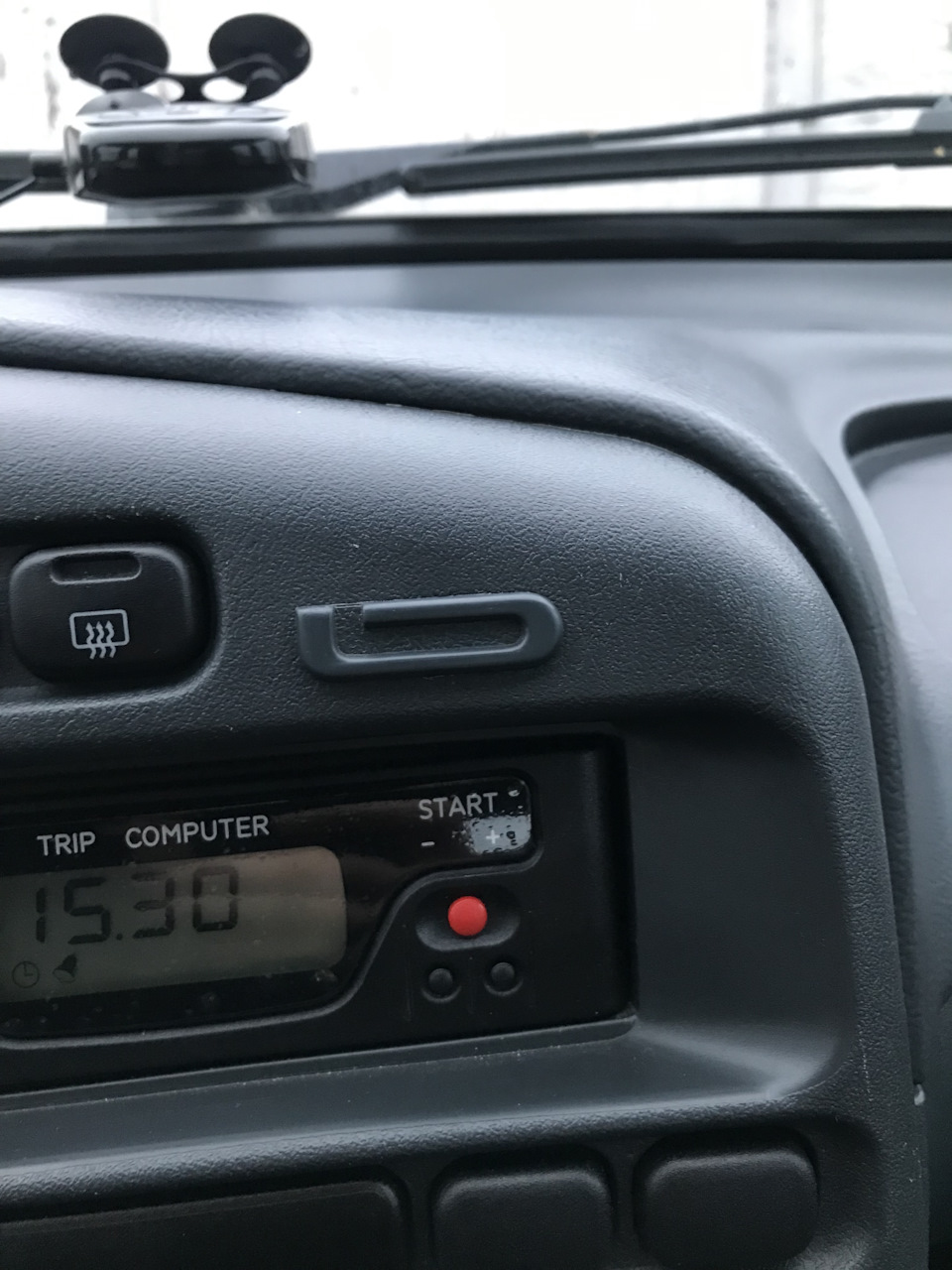

Снимаем заглушку и откручиваем ещё один винт

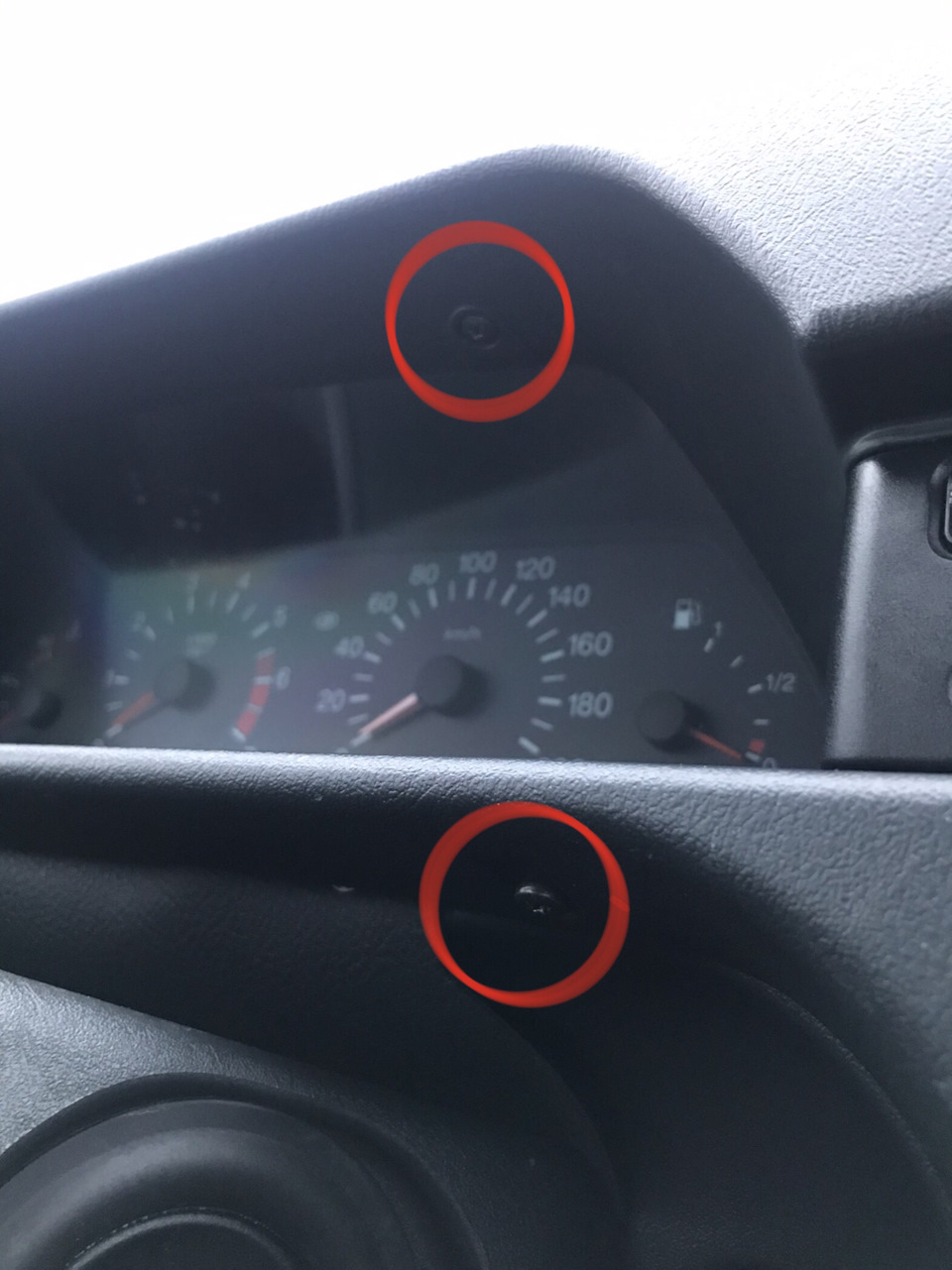

Так же откручиваем винты около приборной панели в количестве 4 штук

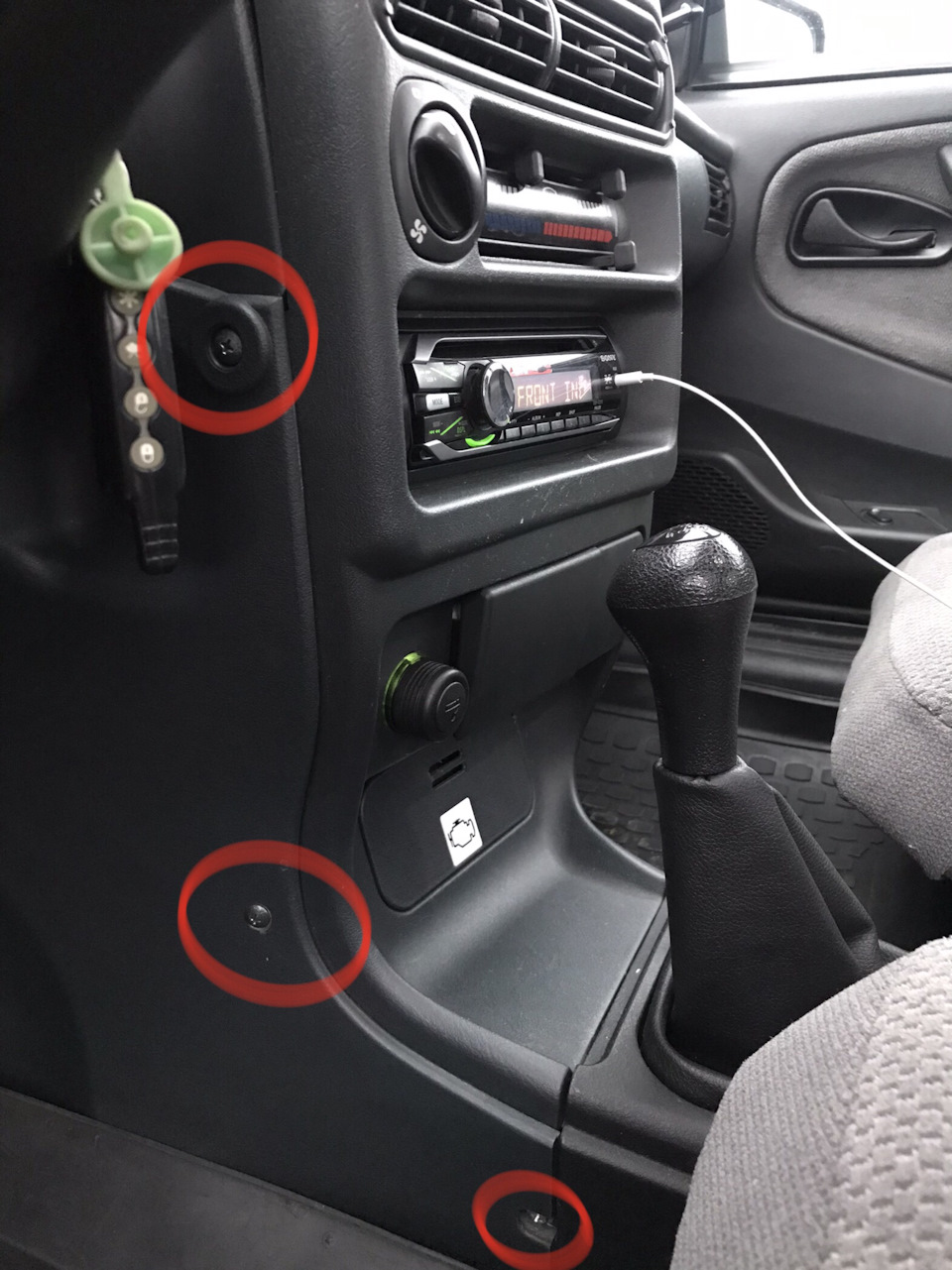

Так же откручиваем винты которую держат бороду сбоку (с каждой стороны по одной штуке)

После этих моментов снимаем крутилку-регулировку скоростей (я поддевал пластиковой карточкой) и рычаги переключения заслонок печки (подцепить отверткой или ножиком), снимаем мафон полностью и пепельницу. Никакие провода и разъёмы кроме магнитолы я не отключал. Тянем «бороду» на себя и ставим в оптимальное положение. Приборную панель держат два винта, открутив их достаём приборку из торпеды и проводим замену. С завода контактные «усики» лампочки припаяны к патрону, сломав эту пайку я достал лампочку и поставил новую — не горит… Как оказалось усики не контачат, потратив часа 2 на одну лампочку и согнув в сотый раз эти усики мне удалось заставить эту лампочку светится, но впереди ещё куча этих ламп. Мучался дальше, ничего не получалось, забил болт и поехал с разобранной панелью в магазин за диодными лампочками)) От тех что купил осталось 10 штук в живых, сдал обратно и купил 11 белых диодных ламп (последние забрал до единого, одна лампочка стоила 20₽). Начал ставить, такая же фигня, не контачит и все, гну опять усики, результата добился почти сразу, но остальные лампочки все равно не контачат. В этот раз далеко отъезжать от магазина не стал, замену проводил прям рядом (все равно машина разобрана), поэтому пошёл и купил 10 новых патронов за 150₽ От заводских они отличались на взгляд только цветом и тем, что внутри патрона была дополнительная площадка для того, чтобы не подгибать эти усики. Получается просто воткут туда лампу, и она горит. Диоды могут не сразу загорется, поэтому меняем полярность (лампочку или патрон поворачиваем и ставим обратно)

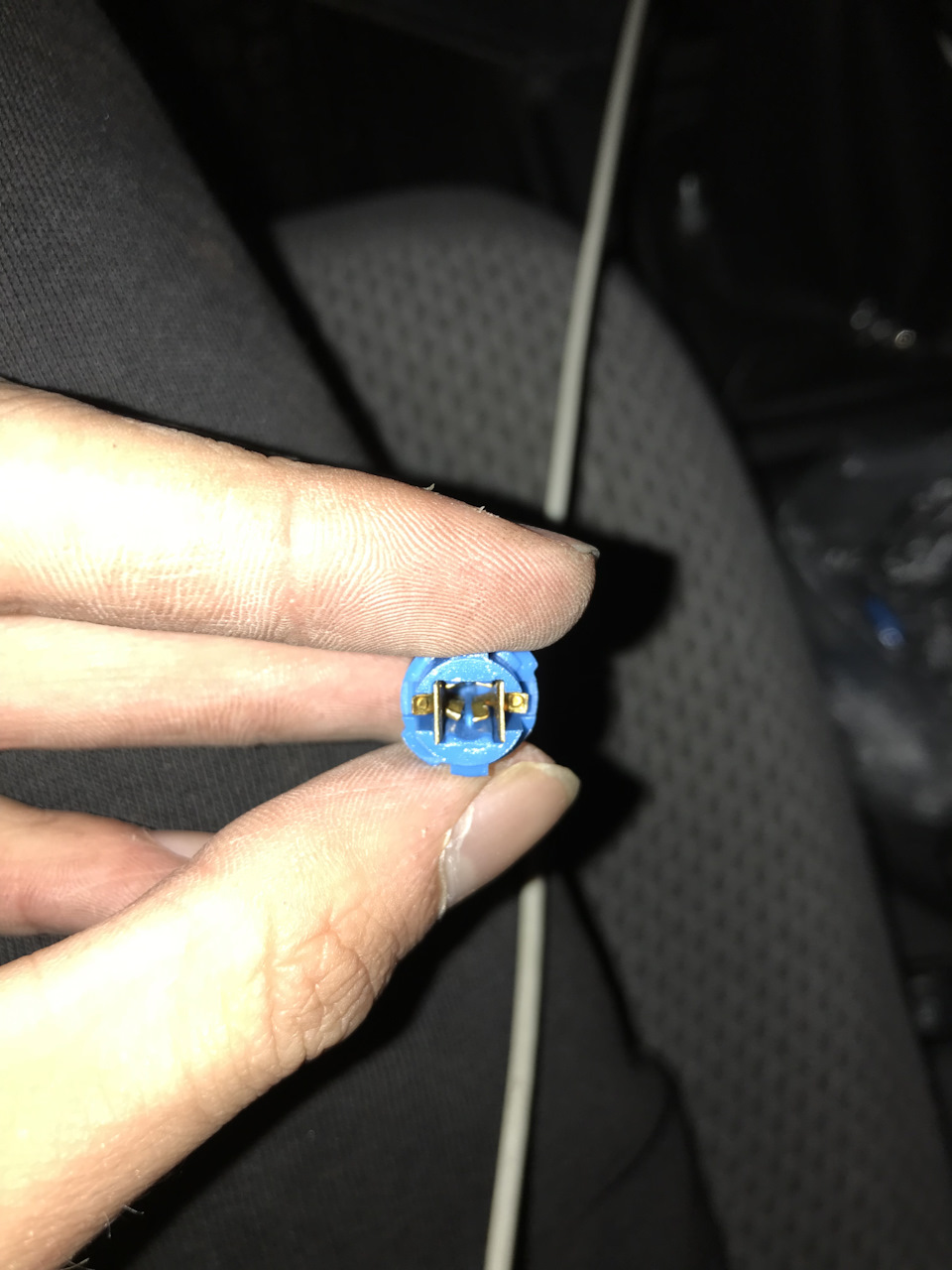

Новые патроны

Проблема у этих патронов только в одном, уж очень не охотно встают они в приборку, заводские легко поставить, а вот эти надо помучаться. На то, чтобы поставить патроны с новыми диодами на своё рабочее место ушло кучу времени и нервов (мозги поделала нормально, весь вечер на это убил и ковырялся до полночи)

Признаться честно лупят они нормально, греются вроде чуть меньше, чем заводские типа накаливания

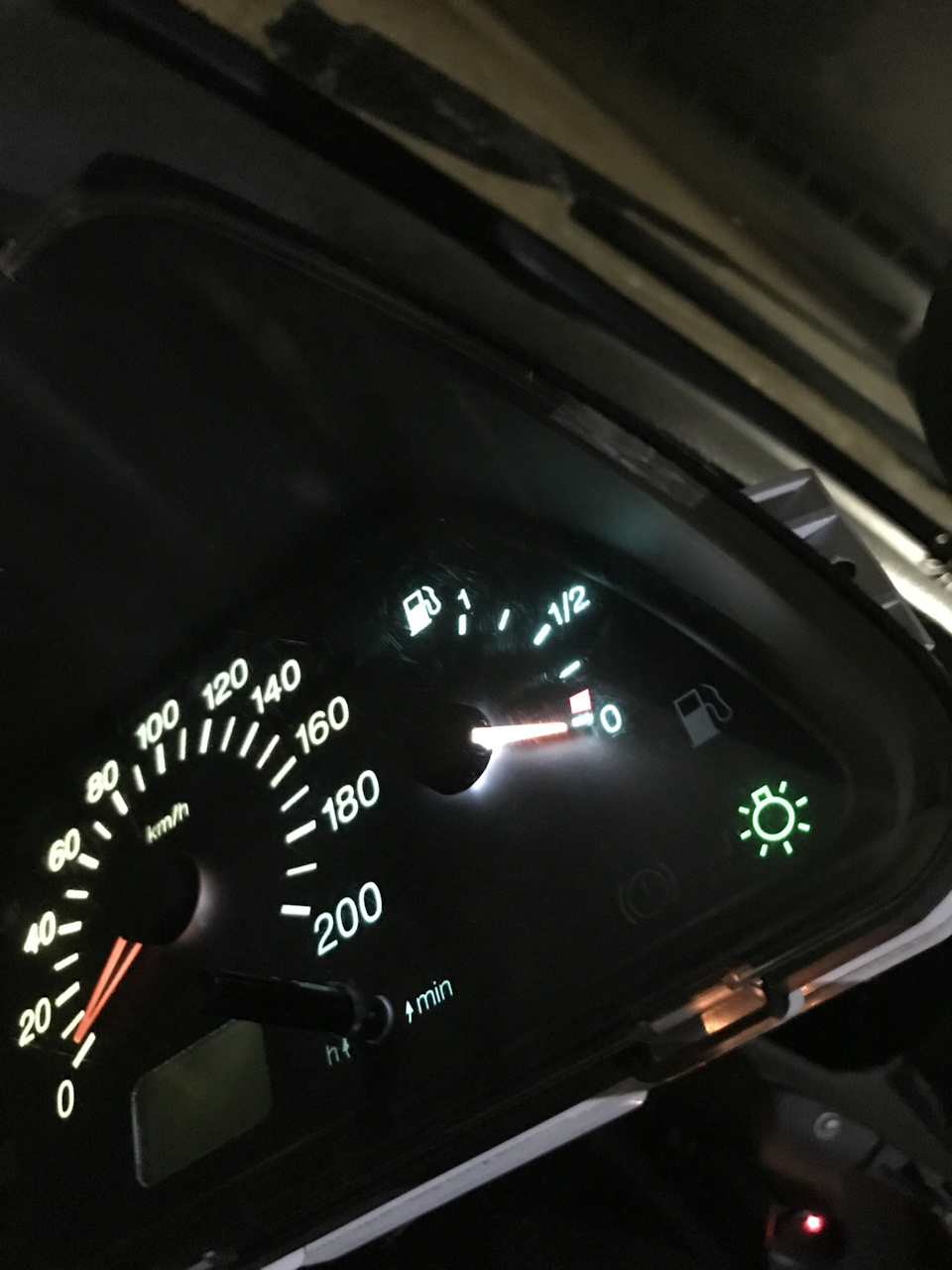

У многих четырок видел эту индикацию включения габаритных огней, думал в моей машине она отсутствует с завода (так как с новья она вроде как не горела). Приятно удивился, когда эта штучка начала работать))

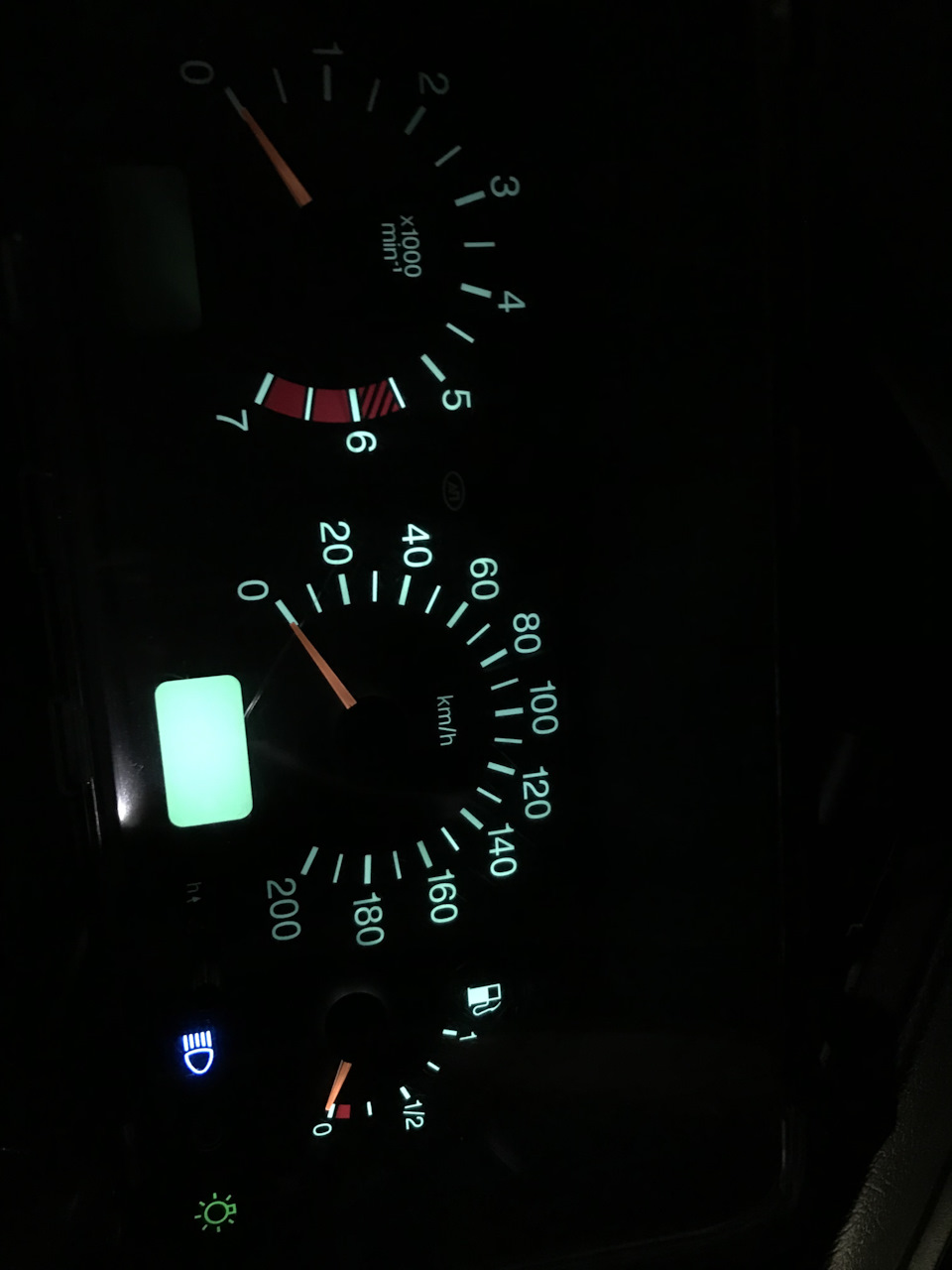

Пересветил пол приборки, светило офигенно, результат радовал, хотелось быстрее доделать и на этом все

Заводские живые лампочки я оставил только для подсветки значка акб, подсветки поворотников и индикации включения габаритных огней

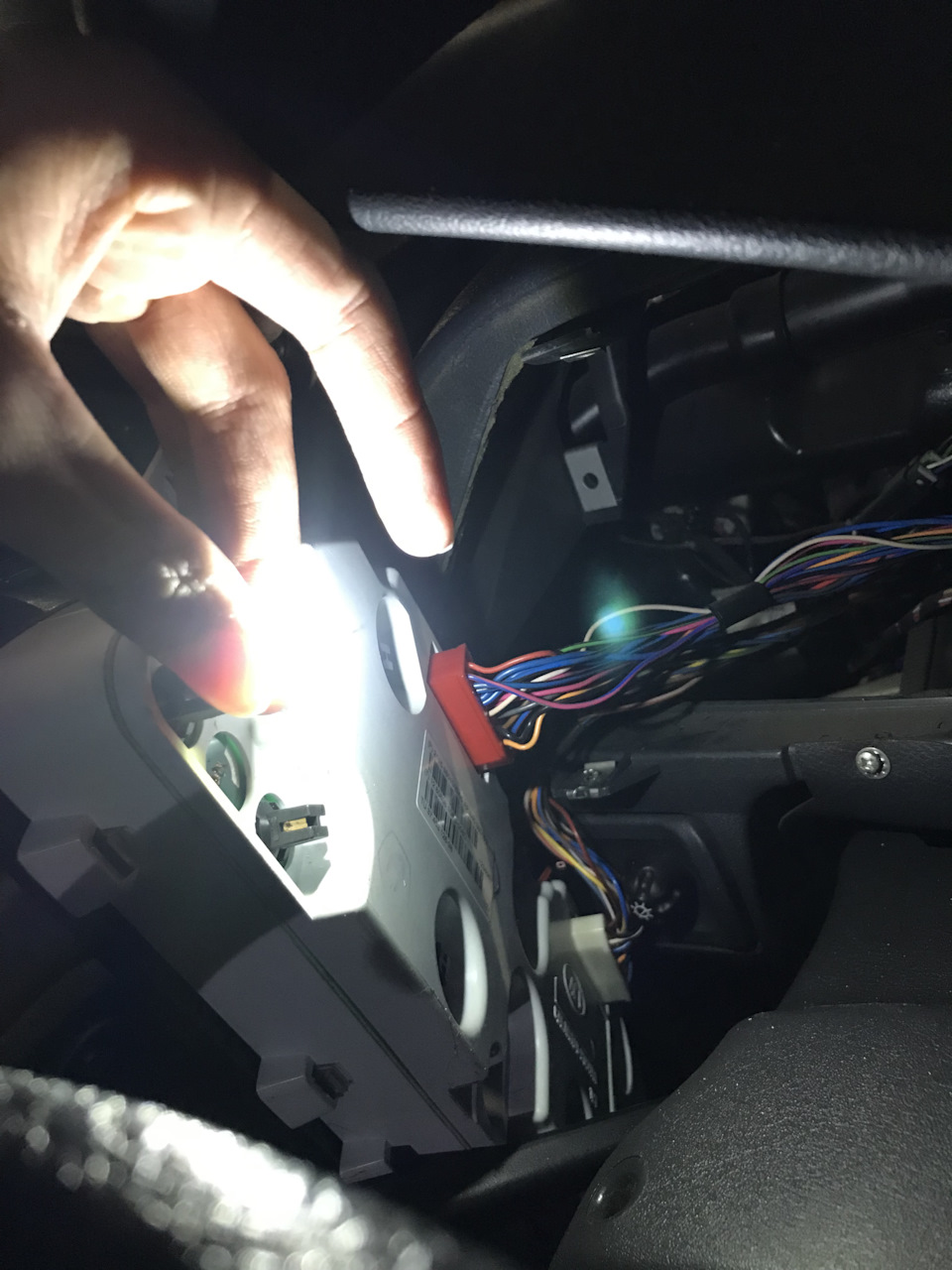

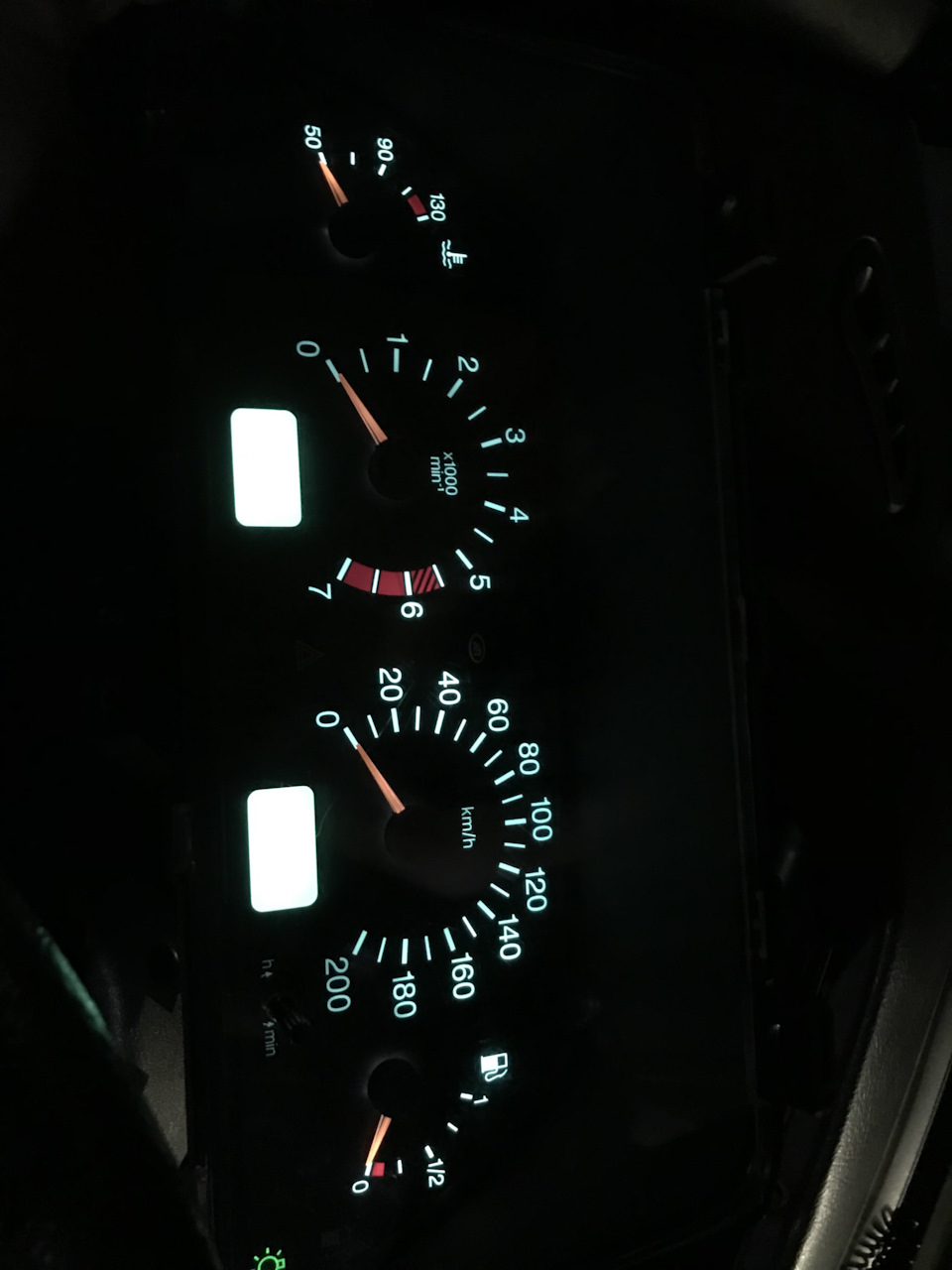

Пересвет закончил, проверил, все работает как и должно) Начал собирать в обратной последовательности и следить за тем, чтобы зазоры этой торпеды были «более менее». Я думал если разберу эту торпеду, то потом офигею совмещать винтики и отверстия для них как это бывает в старых 9, но к приятному удивлению этого не произошло и все винтики до единого вкручивались в свои отверстия.

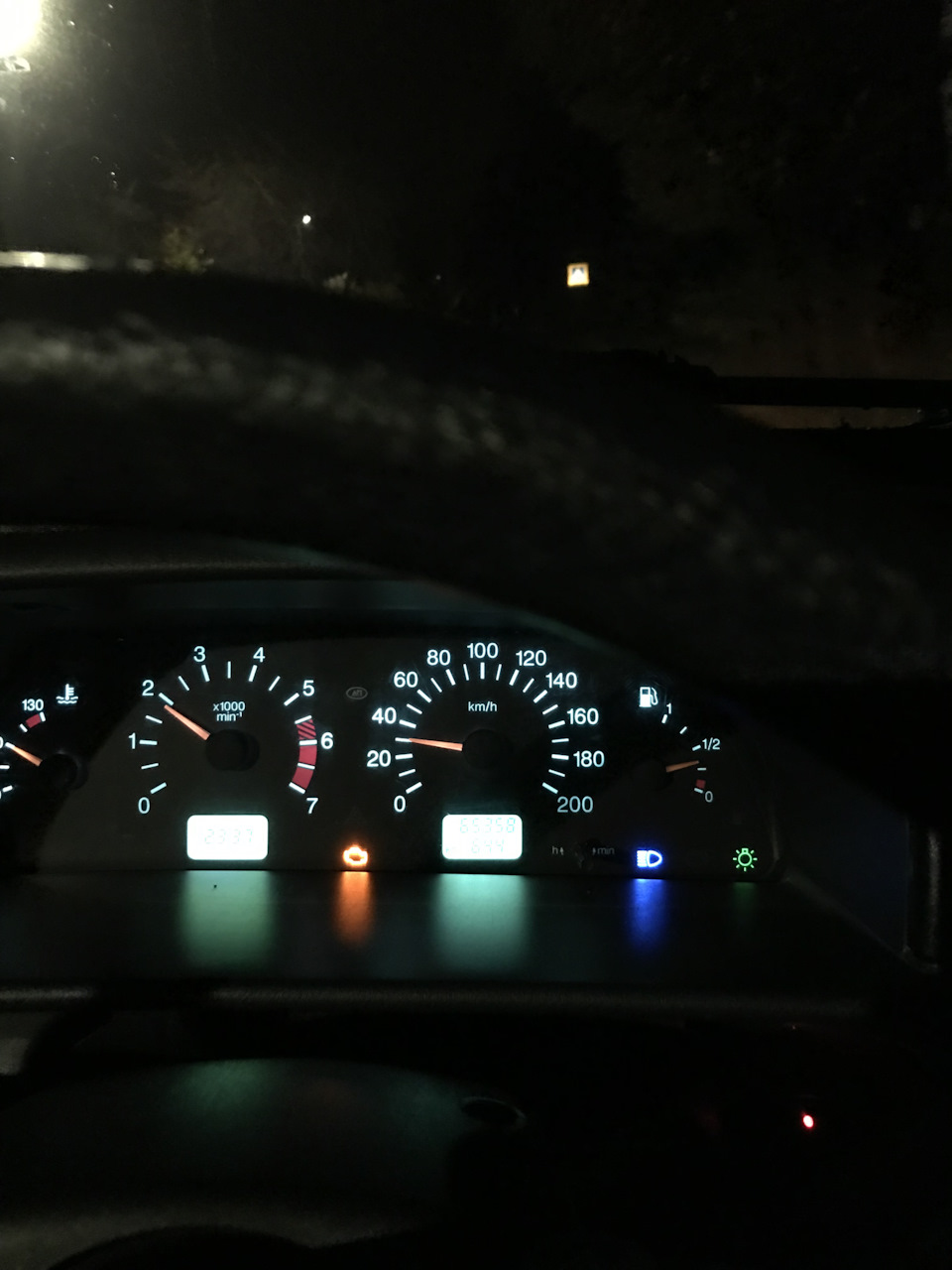

Собрал и поехал домой))

Свет кстати регулируется, но езжу я теперь на самом минимальном �� Лампочки белые, покрытие это даёт о себе знать, поэтому и свет излучается бирюзовый. Мне очень нравится, не хотел стирать это покрытие (да и приборку нет желания разбирать), поэтому результатом доволен (да и белый мне кажется ночью будет классно «давить на глаза»

Днём светит вот так, мне лично очень нравится

Посмотрим как будут жить эти диоды и когда начнут потихоньку умирать, напряжение потому что всегда в машине скачет, долго они редко живут. Я не стал заморачиваться и впаивать в каждую лампочку стабилизаторы всякие (да и до последнего думал, что стоковый свет оставлю), как начнут умирать и опять раздражать по-любому займусь)) Чек блин на долгое время меня покинул, но с наступлением холодов опять вернулся. Проблему устранить пока не получается с чеком, ошибки выдает всегда одинаковые — пропуски воспламенения во всех цилиндрах (не на постоянке разумеется), ошибка датчика фаз и детонации (из-за пропусков видать показания в ах&е). Бензин лью всегда Лукойл 95 (практически сразу как ездить на ней начал с правами), поэтому грешу на вакуумник (последнее время когда тормоз нажимаешь начинает мотор звуки издавать всеми знакомые «как свинка похрустывает» (объяснить звук тяжело, но у каждой второй четырки он есть ��) и ещё воздух слышно как стравливает

Лампочки в приборке менял 02.11.2022

Так же надоело то, что вода из под передних колёс попадает каждый раз на поддомкратники, соединители и немного на дно. Поэтому решаю на следующий день купить комплект передних брызговиков (3 комплект в ее жизни) и поставить по приезду домой.
В прошлом году зимой я купил за 300₽ на рынке, поставил как надо на заклепки. В итоге всю зиму я проездил без них потому что на первой неочищенной парковке при сдавании назад их оторвало (сугробом брызговик к колесу пододвигается и его срывает прям сразу)))
Поэтому в этот раз я не мучался, поставил на обычные стяжки-хомуты и все.

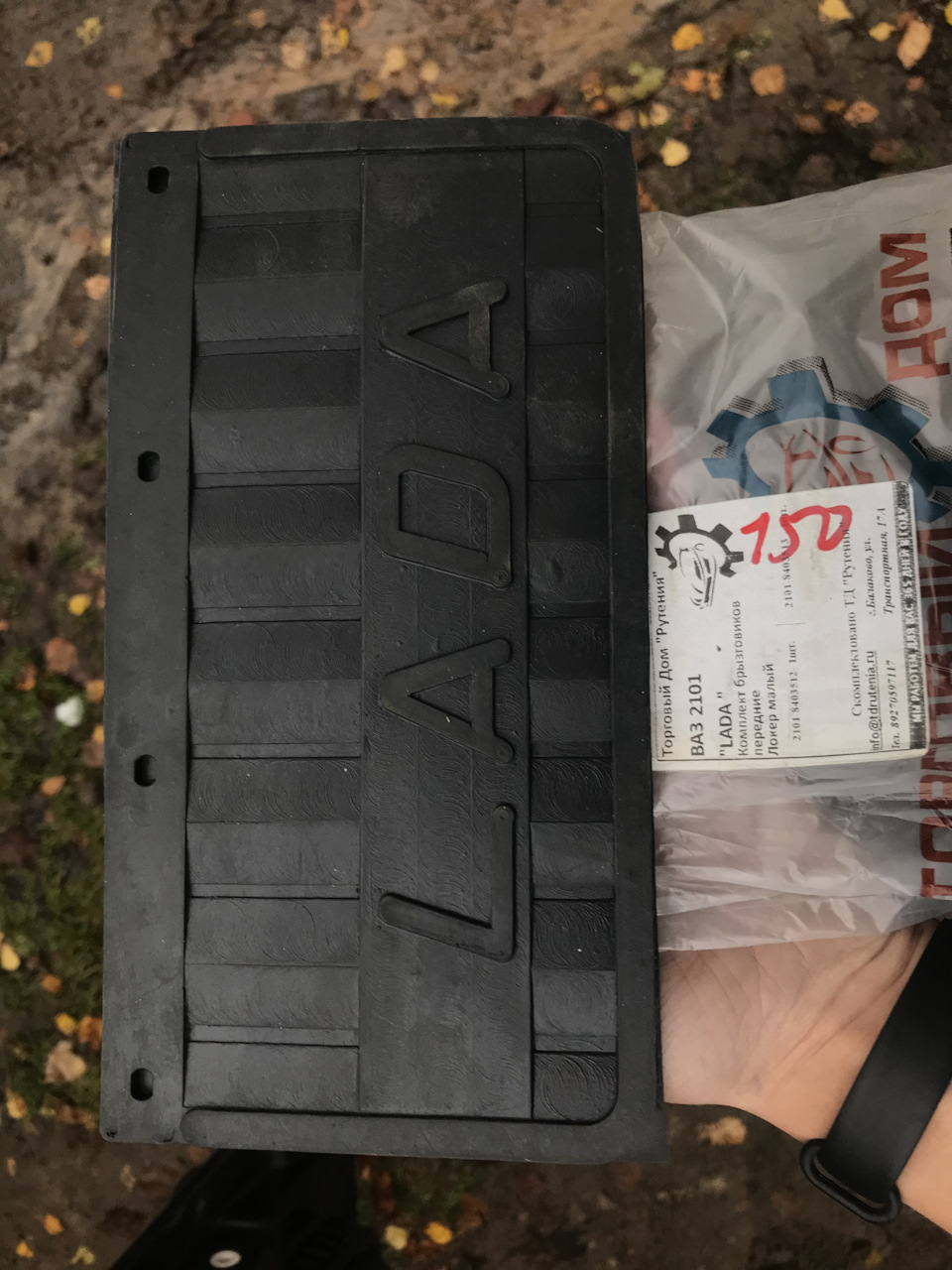

Купил вот такие «оригинальные» и типо «заводские» на том же рынке за 150₽

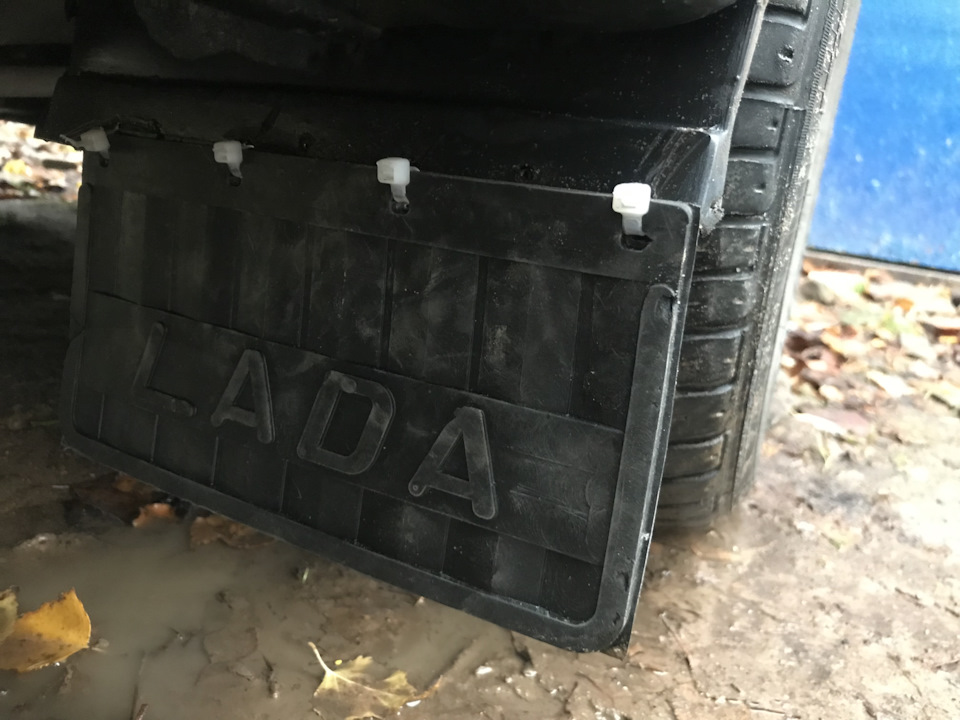

Установил их подобным образом:

Результатом доволен, держится не чуть не хуже «заклепок» и выглядит не броско, аккуратно

В любом случае на первой неочищенной парковке хотя-бы один я оторву думаю, но спасать они до этих сугробов в любом случае будут))
Ставил я их 03.11.2022

Как поменять лампочки в приборной панели ВАЗ 2114

Замену лампочек подсветки и индикации несложно произвести самостоятельно практически на любом автомобиле. Сегодня мы вместе рассмотрим, как можно своими силами заменить лампочки в приборной панели автомобиля ВАЗ 2114.

Назначение ламп на приборной панели ВАЗ 2114

Прежде чем браться за ремонт, разберем, что собой представляет приборная панель и какие лампочки за что отвечают. Как и в любом автомобиле, в панели приборов ВАЗ 2114 они делятся на лампы подсветки и индикаторные. Первые подсвечивают стрелочные приборы и два дисплея, позволяя считывать показания в темное время суток. Остальные – индикаторные, сигнализирующие о том или ином происшествии. Взглянем на саму приборную панель ВАЗа.

1. Стрелочный указатель температуры жидкости.
2. Обороты двигателя (частота вращения коленчатого вала).
3. Включен левый указатель поворотов.
4. Включен правый указатель поворотов.
5. Указатель скорости движения.
6. Указатель уровня топлива в баке.
7. Указатель критического уровня топлива (6-76 л).
8. Включены габаритные огни или фары ближнего света.
9. Критически низкий уровень тормозной жидкости.
10. Включены фары дальнего света.
11. Кнопка управления часами и сброса суточного пробега.
12. Счетчик суточного и общего пробега.
13. Включены аварийные огни (все указатели поворотов мигают).
14. Неполадки двигателя и его систем.
15. Часы и температура.
16. Нет зарядки аккумуляторной батареи.
17. Включен стояночный тормоз («ручник»).
18. Низкое давление масла в картере.
19. Резервный индикатор.

Как снять приборную панель

Поскольку подсветка панели приборов ВАЗ перегорает относительно часто, конструкторы позаботились о быстрой и простой замене элементов с минимальной разборкой самого автомобиля. Для этого нам понадобятся:

• плоская отвертка или нож;
• достаточно длинная крестовая отвертка.

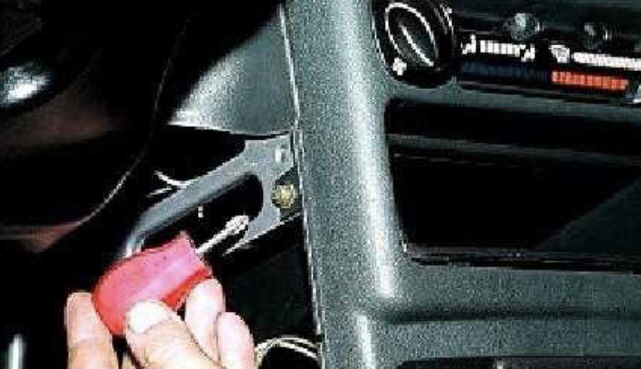

В первую очередь нужно снять декоративную накладку на щитке приборов ВАЗа, которая крепится пятью винтами – я их отметил стрелками.

Места крепления декоративной накладки

Обращаю внимание на то, что правый верхний винт закрыт декоративной заглушкой – ее нужно предварительно снять ножом или плоской отверткой.

Теперь снимаем пластмассовые ручки, надетые на движки управления печкой и заслонками ВАЗа. Если в автомобиле установлена магнитола или приемник, его тоже придется снять. Теперь выдвигаем накладку и отодвигаем ее в сторону: длины проводов и тросиков для этого вполне достаточно.

Сдвинутая декоративная накладка

Таким образом, мы получаем доступ непосредственно к щитку приборов ВАЗа, который крепится двумя винтами слева и справа. Их откручиваем длинной крестовой отверткой.

Демонтаж приборной панели

Аккуратно выдвигаем приборку, не забывая, что к ней подходят два жгута питания и управления.

Снятая приборная панель

Отключаем разъемы жгутов, и теперь щит приборов можно нести на верстак, поскольку на нем гораздо удобнее проводить замену ламп. Кладем его «лицом» вниз. Лампочки вставлены в оригинальные патроны, позволяющие заменить прибор одним движением руки, не разбирая саму панель. Одну из них я пометил стрелкой.

Приборный щиток ВАЗ 2114 с тыльной стороны

Чтобы снять такую лампочку, достаточно повернуть ее против часовой стрелки на 90 градусов и слегка потянуть на себя.

Демонтаж лампочки подсветки на ВАЗ 2114 (защитная пластиковая накладка снята)

При этом защитную пластиковую накладку щитка можно даже не снимать: лампочки и так легко извлекаются.

Проверка и замена ламп

Теперь пора вооружаться тестером (подойдет самый простой китайский) и начинать прозванивать лампочки. Для этого прибор ставится в режим измерения сопротивления (для светодиодных лампочек тестер обязательно ставится в режим проверки диодов), а лампы по одной извлекаются и прозваниваются.

Тестер необходим по той причине, что некоторые лампочки светятся далеко не всегда и определить их исправность визуально невозможно. Не будем же мы сливать тормозную жидкость или топливо с ВАЗа, чтобы проверить индикаторы низкого уровня того или другого. Если достоверно известно, какие лампочки исправны (к примеру, подсветка стрелочных приборов в норме), то эти лампы можно не трогать.

После установки новых ламп подключаем щиток, пока не устанавливая на место, и проверяем то, что можно легко проверить визуально: включаем зажигание, ручной тормоз, указатели поворотов и т. д. Если все в порядке, то торпедо можно собирать.

Какие лампочки нужны для ВАЗ 2114

Поскольку практически во всех модификациях ВАЗ 2114 используется разборная конструкция световых приборов подсветки и индикации (лампа из патрона легко вынимается), то покупать лампочку с патроном необязательно.

Лампа подсветки в патроне и без него

Достаточно приобрести одни лампочки под тип патрона 2W2. Это могут быть как обычные лампы накаливания 12 В 1.2 Вт (фото выше), так и светодиодные.

Лампа подсветки приборной панели на SMD светодиоде (слева) и лампа накаливания

Какую лучше поставить? Тут все зависит от предпочтений. Светодиодная долговечнее и в 8 раз экономичнее, накаливания – в разы дешевле. Кроме того, светодиодные лампы можно найти практически любого цвета свечения, делая подсветку щитка ВАЗа более оригинальной и удобочитаемой.

Почему может не работать или некорректно работать

Что делать, если все лампы заменены, но часть из них или даже все не горят? Дело в том, что подсветка и индикация может не работать не только потому, что сгорели лампочки. Ниже я приведу основные поломки подсветки и индикации:

1. Оборван минусовой провод – в этом случае не горят все лампы.
2. Питающие провода замкнули на массу – при этом обычно (но не всегда) сгорает соответствующий предохранитель.
3. Окислились контакты на месте установки ламп или питающих их разъемов (не горят отдельные лампочки).
4. Окислились токопроводящие дорожки на плате, и их замкнуло между собой (лампочки могут работать абсолютно непредсказуемо).

Во всех этих случаях необходимо прежде всего проверить предохранители, питающие подсветку щитка комбинации приборов. Находятся они в общем щитке предохранителей ВАЗа. Если все исправно, то придется снять пластмассовый кожух, защищающий плату приборной панели, и искать неисправность на ней (плате). Обычно это можно сделать визуально. Окисленные контакты зачищаются, дорожки при необходимости промываются бензином. Если оксид «съел» дорожку целиком, то она восстанавливается при помощи обычного паяльника. Если ты не силен в электротехнике, то всегда можно обратиться к знакомому электрику, причем необязательно к специалисту по ВАЗу.

Совсем нелишним зачищенные дорожки покрыть любым нитролаком, к примеру, лаком для ногтей, чтобы защитить их от влаги в будущем. Естественно, контакты, к которым подключаются лампы, лаком покрывать не нужно.

Теперь ты сможешь самостоятельно заменить лампы подсветки и индикации в приборной панели ВАЗ 2114, а при необходимости даже устранить простую неисправность в их питании своими руками.

Сколько лампочек включено в приборной панели автомобиля ВАЗ 2114?

Я, как опытный автомеханик и специалист по автомобилям, рад ответить на ваш вопрос о количестве лампочек в приборной панели автомобиля ВАЗ 2114. Давайте разберемся подробнее.

Приборная панель ВАЗ 2114

Приборная панель ВАЗ 2114 — это важная часть автомобиля, которая отображает информацию об основных параметрах и функциях. Она состоит из различных индикаторов и лампочек, предназначенных для отображения состояния различных систем автомобиля.

Количество лампочек в приборной панели

В приборной панели ВАЗ 2114 установлено несколько лампочек, каждая из которых имеет свою функцию и отображает определенную информацию. Позвольте мне перечислить основные лампочки, которые вы можете найти в приборной панели данной модели:

• Индикатор поворота;
• Индикатор дальнего света;
• Индикатор ближнего света;
• Индикатор зажигания;
• Индикатор дверей, не закрытых на замок;
• Индикатор включенного ремня безопасности;
• Индикатор низкого уровня топлива;
• Индикатор неисправности двигателя;
• Индикатор заряда аккумулятора.

Конечно, в приборной панели ВАЗ 2114 может быть и другие лампочки, в зависимости от комплектации и дополнительных функций автомобиля.

Вывод

Таким образом, количество лампочек в приборной панели ВАЗ 2114 может варьироваться в зависимости от модели и комплектации автомобиля. Однако, вышеперечисленные индикаторы являются наиболее распространенными и нужными для информирования водителя о состоянии различных систем автомобиля. Будьте внимательны к работе этих лампочек и в случае неисправности обратитесь к специалистам для диагностики и ремонта.

Часто задаваемые вопросы

1. Сколько лампочек находится в приборной панели Lada 2114?

В приборной панели автомобиля Lada 2114 обычно находится около 10-12 лампочек. Однако точное количество может зависеть от конкретной модификации автомобиля и дополнительного оснащения.

2. Какие функции выполняют лампочки в приборной панели Lada 2114?

Лампочки в приборной панели Lada 2114 отвечают за отображение различных информационных сигналов и индикаций, включая:

• Индикация уровня топлива;
• Индикация температуры двигателя;
• Индикация зарядки аккумулятора;
• Показывают включенные сигналы поворотников;
• Индикация состояния стояночного тормоза;
• Индикация работы давления в системе смазки двигателя;
• Индикация неисправностей двигателя и других систем автомобиля.

3. Какую лампочку следует использовать при замене в приборной панели Lada 2114?

Для замены лампочек в приборной панели Lada 2114 рекомендуется использовать лампочки с соответствующей мощностью и цоколем, указанными в технической документации автомобиля. Обычно используются лампочки типа T5 или T10 с напряжением 12 Вольт.

4. Как произвести замену лампочек в приборной панели Lada 2114?

Для замены лампочек в приборной панели Lada 2114 необходимо выполнить следующие шаги:

Сколько лампочек в приборной панели ваз 2114

На ВАЗ-2114 приборная панель, как и на других автомобилях, оснащена подсветкой. Это делает использование машины более комфортным, но беда в том, что лампочки иногда перегорают, и тогда их приходится заменять. Сама процедура не слишком сложна, и многие водители осуществляют ее своими силами. Затруднения чаще возникают у начинающих автовладельцев. Последних, в частности, интересует, сколько же конкретно ламп установлено на панели приборов 2114-й модели ВАЗ. Об этом расскажем подробнее далее.

1. Функции ламп
2. Какие лампочки подойдут для 2114-й модели
3. Характеристики ламп
4. Почему лампочки выходят из строя
5. Сколько приборная панель ВАЗ-2114 содержит ламп
6. Замена – порядок
7. Проверка работоспособности

Функции ламп

Осветительные устройства, устанавливаемые на приборную панель, выполняют две задачи. Часть лампочек обеспечивает собственно подсветку циферблатов. Это позволяет сидящему за рулем человеку свободно снимать с них показания, даже когда на дворе совершенно темно.

Другие изделия являются контрольными. Они – индикаторы, подтверждающие включение определенных приборов (фар, габаритов и т. д.) или сигнализирующих о возникновении проблем. Придание большей эстетической привлекательности панели – это лишь дополнительная функция.

Какие лампочки подойдут для 2114-й модели

В целом действующее законодательство предусматривает довольно серьезные санкции в отношении автолюбителей, отважившихся на свое усмотрение вносить какие-либо изменения в конструкцию транспортного средства. В соответствии с правилами, они обязаны заменять узлы и агрегаты только на аналоги тех, что выбрал производитель. Несоблюдение этого требования дает основание для наказания водителя.

По счастью, на приборную панель указанная норма распространяется чисто формально. Владельцу только необходимо обеспечить надлежащую по интенсивности подсветку и исправность индикации.

Таким образом, все больше хозяев ставят на свои 2114-е Лады светодиодные лампы вместо штатных галогеновых. Такой выбор легко обосновать. В частности, они:

• потребляют примерно в 8-9 раз меньше электричества, а значит, нагрузка на бортовую энергосистему снижается;
• служат в 5-10 раз дольше;
• дают более яркий свет;
• практически не нагреваются.

Наконец, приборная панель выглядит гораздо привлекательнее, ведь лампочки могут быть самых разных оттенков – голубые, красные, зеленые и т. д.

Проблема в том, что светодиоды стоят примерно вдвое дороже, но этот недостаток с лихвой компенсируется более длительным сроком эксплуатации. К тому же ЛЕД-лампы с каждым годом дешевеют.

Характеристики ламп

Для ВАЗ-2114 нужны специальные автомобильные лампочки, предназначенные именно для приборной панели. Родное изделие в каталогах значится под артикулом 210613709500. Его розничная цена варьируется в пределах 35-40 рублей.

Импортные ЛЕД-аналоги обозначаются как W1.2W. Их цена – от 80 руб.

Рабочее напряжение составляет 12 вольт, а мощность – 1,2 ватта.

Почему лампочки выходят из строя

Главная причина относительно быстрого перегорания – это довольно сложные условия эксплуатации. Сокращают ресурс:

• перепады напряжения;
• вибрация;
• перегрев (в закрытом пространстве панели приборов это нормальное явление).

К тому же нити накаливания имеют короткий срок службы, составляющий всего 1500 часов.

Кроме того, лампы могут перестать работать из-за:

• повреждения проводки;
• разрушения дорожек платы;
• окисления контактов;
• перегорания предохранителей, вследствие короткого замыкания и т. д.

По этой причине перед заменой лампочки в Ладе 2114 желательно узнать, из-за чего она перестала работать. Пока первопричина не будет установлена, ситуацию исправить не удастся.

Сколько приборная панель ВАЗ-2114 содержит ламп

Теперь расскажем, какое количество элементов освещения установлено на щитке рассматриваемой модели ВАЗ. Это позволит прикинуть предстоящие расходы и сразу приобрести необходимый объем.

Итак, подсветку приборов обеспечивает 7 ламп. Кроме того, есть еще индикаторы:

• левого и правого поворотников – 2 шт.;
• аварийного давления масла – 1;
• активации ручника – 1;
• заряда батареи – 1;
• аварийной сигнализации – 1;
• неисправности системы управления мотором — 1;
• дальнего света – 1;
• уровня тормозной жидкости – 1;
• внешнего освещения – 1;
• запаса топлива – 1.

Итого на ВАЗ-2114 совокупно выходит 18 штук. Специалисты рекомендуют, даже когда перегорела одна лампочка накаливания, сразу менять все. Это гарантирует, что в ближайшей перспективе операцию не придется проводить снова.

Замена – порядок

Разобравшись, сколько приборная панель содержит ламп, не помешает узнать, как выполнить на 2114-й модели их замену. Сама процедура не очень сложная, но чрезвычайно хлопотная.

1. В первую очередь потребуется разобрать щиток. С него снимают магнитолу, рычаги регулятора отопителя и вентиляции.
2. Затем выкручивают шурупы, удерживающие декоративную накладку панели. Рулевое колесо стоит перед этим переместить в максимально нижнее положение – так оно не будет мешать.
3. Найдите саморезы – их пять, и они закрыты заглушками. Последние аккуратно подденьте ножом и потяните на себя. Вытащив шурупы, выдвигайте панель ВАЗ-2114 на себя.
4. Теперь надо раскрутить два винта, удерживающие сам приборный щиток. Делается это крестовидной отверткой.
5. После панель опускают, и разъединяют открывшиеся клеммы шлейфов проводов. Затем элемент свободно достается.
6. Далее испорченная лампочка вытаскивается – поверните ее на 90 градусов в любую сторону, пока выступы на патроне не попадут в пазы. После остается извлечь изделие из цоколя и поставить на его место новое.

Как отмечалось выше, чтобы панель 2114 не пришлось разбирать через какое-то время вновь, желательно сразу заменить все лампы. Это же позволит обеспечить ровное свечение всех элементов.

Проверка работоспособности

После завершения замены установите панель в салоне автомобиля, подключите разъемы, но с окончательной фиксацией не спешите – необходимо еще убедиться, что все работает надлежащим образом.

Для этого активируйте зажигание и посмотрите, включается ли подсветка. Затем проверьте, функционируют ли контрольные огни, отвечающие за:

• ручной тормоз;
• давление масла;
• сигнал неисправности и т. д.

После протестируйте поворотники, свет фар и габаритов. Если все в порядке, то довершайте сборку панели.

Что делать, если не горит подсветка панели приборов ваз 2114

Если взглянуть на панели приборов автомобилей, которые были выпущены лет 60-70 назад, то можно увидеть очень простую их комбинацию. Это спидометр, указатели температуры охлаждающей жидкости, давления масла, наличия топлива в баке, амперметра и 2-3 сигнальные лампочки.

Сегодня всё кардинально изменилось. Современные автомобили оснащаются мощными двигателями, развивают высокие скорости, поэтому конструкторы оснащают машины большим количеством систем пассивной и активной безопасности. Контроль их работы осуществляется контрольными лампами, установленными на панели приборов, а на некоторых моделях светодиодами или светодиодными лентами.
Панель приборов на ВАЗ 2114, 2115, 2113

ВАЗ 2114 И ЕГО ПАНЕЛЬ ПРИБОРОВ

На этом автомобиле, так же как и на модели ВАЗ 2113, устанавливают электронную комбинацию приборов от ВАЗ 2115. В ней кроме приборов контроля работы двигателя и его систем, дополнительно установлены контрольные лампы, в количестве 12 штук и 6 лампочек, которые освещают шкалы контрольных приборов.

Сколько лампочек в приборной панели ВАЗ 2114, стало понятно, следует сказать несколько слов об их назначении:

1. Сигнализация о включении поворотов, отдельно для левой и правой стороны;
2. Минимальный уровень топлива в баке;
3. Включение габаритных огней;
4. Аварийное состояние тормозной системы;
5. Включение дальнего света фар;
6. Контрольная лампа о контроле двигателя;
7. Включение аварийной сигнализации;
8. Лампа, показывающая разряд автомобиля;
9. Сигнализация включённого ручного тормоза;
10. Аварийное падение давления масла;
11. Лампа открытия воздушной заслонки, кроме моделей с электронным впрыском топлива.

Также установлены лампочки для подсветки шкал приборов. Все индикаторы, сигнализирующие об аварийном состоянии той или другой системы, имеют красные светофильтры, остальные зелёные или оранжевые. Часто можно услышать такое выражение, что не работает панель приборов на ВАЗ 2114, это неправильное определение неисправности. Такое возможно только в одном случае, когда она совсем не подключена в машине. Может отказать один или несколько приборов, могут быть перегоревшие лампы, но что-то работоспособным останется. Чаще всего перегорают лампы, вот более подробно и рассмотрим вариант с перегоревшими лампами.

НЕ ГОРИТ ОДНА ИЛИ НЕСКОЛЬКО ЛАМПОЧЕК

В этом случае может быть две ситуации:

• Не горит подсветка панели приборов ВАЗ 2114;
• Не работает одна или больше контрольных ламп.

Рассмотрим первый вариант неисправностей, когда не работает подсветка панели приборов ВАЗ 2114. Начинать проверку работоспособности подсветки необходимо с проверки исправности предохранителя в этой цепи. Это относится только к случаю, когда не горят все лампы подсветки.

Блок предохранителей на этой модели, так же как и на автомобилях ВАЗ 2113 и ВАЗ 2115, находится в подкапотном пространстве со стороны водителя. Необходимо снять его крышку и отыскать предохранитель, отвечающий за подсветку, это F10. Он рассчитан на ток силой 7,5 А. Если он перегорел, замените его новым и проверьте работу лапочек подсветки.

Далее события могут развиваться следующим образом, либо всё работает, либо нет. Если подсветка приборной панели работает, проверка на этом заканчивается, в противном случае необходимо продолжить поиск неисправности. Она может заключаться в плохом контакте разъёмов или обрыве цепи питания ламп подсветки.

Для поиска и устранения этих проблем необходимо вспомнить элементарные понятия законов электротехники, и иметь автомобильный светодиодный пробник электрических цепей, тестер или вольтметр. Если нет ни того ни другого, то лучше обратиться за помощью к автоэлектрику.

Гораздо проще обстоит дело, когда не горит одна или несколько, но не все лампочки подсветки. Перегоревшие лампочки просто заменяют заведомо исправными. Из практики автоэлектриков можно сделать вывод, что в большинстве случаев перегорает предохранитель или лампочка. До поиска неисправностей с помощью приборов дело доходит редко, но иногда бывает. Следует знать о том, что в случае, когда заменяемый (новый) предохранитель перегорает неоднократно, следует искать короткое замыкание в электрической цепи.

Во втором случае поступают примерно так же, но учитывают, что предохранителей на каждую контрольную лампу нет. Пробуют заменить лампочку новой, если она снова не горит, значит, нужна проверка контактов. Как правило, этого бывает достаточно для устранения неисправностей. В противном случае, лучше попросить о помощи специалиста, потому что виновником может оказаться датчик, работающий совместно с этой контрольной лампой.
Лампы для приборной панели

СНЯТИЕ ПАНЕЛИ ПРИБОРОВ И ЗАМЕНА ЛАМПОЧЕК

Чтобы снять приборку, необходимо иметь крестообразную отвёртку и «ловкие руки». Замена лампочек в приборной панели ВАЗ 2114 возможна только при снятой панели.

Для этого снимается декоративная накладка магнитолы, которая связана с ней. Для этого используют отвёртку. Начинать необходимо с нижнего края, проделывать всё нужно очень осторожно, чтобы не повредить хрупкие пластмассовые детали. Когда она немного сдвинется с места, следует потянуть его немного на себя и можно освобождать верхнюю часть.

Далее порядок действий будет таков:

1. Нужно отключить провод от прикуривателя;
2. Снимается накладка панели примерно так же как у магнитолы, с той разницей, что там ещё имеется два самореза и защёлки;
3. Снова необходимо отсоединить все провода, идущие к панели;
4. Выкручиваются четыре самореза и панель можно вынуть со своего места. Делать это необходимо осторожно и аккуратно.

Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям. Необходимо найти перегоревшую лампочку и аккуратно извлечь её из гнезда. Она снимаются вместе с патроном. Для этого нужно его повернуть против часовой стрелки и вынуть наружу.

После замены перегоревшей лампы патрон устанавливается в гнездо, снова очень аккуратно. После этого панель можно ставить на своё место. Установка происходит в обратной последовательности. Чтобы не оказалось, что не работает приборная панель ВАЗ 2114, не забудьте подсоединить все снятые ранее провода и разъёмы на свои места.

Последнее время многие владельцы вазовских машин занимаются различным видом тюнинга, в том числе и модернизацией щитка приборов. Существует большое количество вариантов такой модернизации. Можно сделать белую подсветку панели приборов, произвести замену ламп светодиодами, поменять шкалы приборов. Встречаются и такие варианты, где подсвечены стрелки приборов, а также другие варианты переделок.

Как поменять лампочки в приборной панели ВАЗ 2114

Замену лампочек подсветки и индикации несложно произвести самостоятельно практически на любом автомобиле. Сегодня мы вместе рассмотрим, как можно своими силами заменить лампочки в приборной панели автомобиля ВАЗ 2114.

Назначение ламп на приборной панели ВАЗ 2114

Прежде чем браться за ремонт, разберем, что собой представляет приборная панель и какие лампочки за что отвечают. Как и в любом автомобиле, в панели приборов ВАЗ 2114 они делятся на лампы подсветки и индикаторные. Первые подсвечивают стрелочные приборы и два дисплея, позволяя считывать показания в темное время суток. Остальные – индикаторные, сигнализирующие о том или ином происшествии. Взглянем на саму приборную панель ВАЗа.

Стандартная приборная панель автомобиля ВАЗ 2114, где:

1. Стрелочный указатель температуры жидкости.
2. Обороты двигателя (частота вращения коленчатого вала).
3. Включен левый указатель поворотов.
4. Включен правый указатель поворотов.
5. Указатель скорости движения.
6. Указатель уровня топлива в баке.
7. Указатель критического уровня топлива (6-76 л).
8. Включены габаритные огни или фары ближнего света.
9. Критически низкий уровень тормозной жидкости.
10. Включены фары дальнего света.
11. Кнопка управления часами и сброса суточного пробега.
12. Счетчик суточного и общего пробега.
13. Включены аварийные огни (все указатели поворотов мигают).
14. Неполадки двигателя и его систем.
15. Часы и температура.
16. Нет зарядки аккумуляторной батареи.
17. Включен стояночный тормоз («ручник»).
18. Низкое давление масла в картере.
19. Резервный индикатор.

Как снять приборную панель

Поскольку подсветка панели приборов ВАЗ перегорает относительно часто, конструкторы позаботились о быстрой и простой замене элементов с минимальной разборкой самого автомобиля. Для этого нам понадобятся:

• плоская отвертка или нож;
• достаточно длинная крестовая отвертка.

В первую очередь нужно снять декоративную накладку на щитке приборов ВАЗа, которая крепится пятью винтами – я их отметил стрелками.

Места крепления декоративной накладки

Обращаю внимание на то, что правый верхний винт закрыт декоративной заглушкой – ее нужно предварительно снять ножом или плоской отверткой.

Теперь снимаем пластмассовые ручки, надетые на движки управления печкой и заслонками ВАЗа. Если в автомобиле установлена магнитола или приемник, его тоже придется снять. Теперь выдвигаем накладку и отодвигаем ее в сторону: длины проводов и тросиков для этого вполне достаточно.

Сдвинутая декоративная накладка

Таким образом, мы получаем доступ непосредственно к щитку приборов ВАЗа, который крепится двумя винтами слева и справа. Их откручиваем длинной крестовой отверткой.

Демонтаж приборной панели

Аккуратно выдвигаем приборку, не забывая, что к ней подходят два жгута питания и управления.

Снятая приборная панель

Отключаем разъемы жгутов, и теперь щит приборов можно нести на верстак, поскольку на нем гораздо удобнее проводить замену ламп. Кладем его «лицом» вниз. Лампочки вставлены в оригинальные патроны, позволяющие заменить прибор одним движением руки, не разбирая саму панель. Одну из них я пометил стрелкой.

Приборный щиток ВАЗ 2114 с тыльной стороны

Чтобы снять такую лампочку, достаточно повернуть ее против часовой стрелки на 90 градусов и слегка потянуть на себя.

Демонтаж лампочки подсветки на ВАЗ 2114 (защитная пластиковая накладка снята)

При этом защитную пластиковую накладку щитка можно даже не снимать: лампочки и так легко извлекаются.

Проверка и замена ламп

Теперь пора вооружаться тестером (подойдет самый простой китайский) и начинать прозванивать лампочки. Для этого прибор ставится в режим измерения сопротивления (для светодиодных лампочек тестер обязательно ставится в режим проверки диодов), а лампы по одной извлекаются и прозваниваются.

Тестер необходим по той причине, что некоторые лампочки светятся далеко не всегда и определить их исправность визуально невозможно. Не будем же мы сливать тормозную жидкость или топливо с ВАЗа, чтобы проверить индикаторы низкого уровня того или другого. Если достоверно известно, какие лампочки исправны (к примеру, подсветка стрелочных приборов в норме), то эти лампы можно не трогать.

После установки новых ламп подключаем щиток, пока не устанавливая на место, и проверяем то, что можно легко проверить визуально: включаем зажигание, ручной тормоз, указатели поворотов и т. д. Если все в порядке, то торпедо можно собирать.

Какие лампочки нужны для ВАЗ 2114

Поскольку практически во всех модификациях ВАЗ 2114 используется разборная конструкция световых приборов подсветки и индикации (лампа из патрона легко вынимается), то покупать лампочку с патроном необязательно.

Лампа подсветки в патроне и без него

Достаточно приобрести одни лампочки под тип патрона 2W2. Это могут быть как обычные лампы накаливания 12 В 1.2 Вт (фото выше), так и светодиодные.

Лампа подсветки приборной панели на SMD светодиоде (слева) и лампа накаливания

Какую лучше поставить? Тут все зависит от предпочтений. Светодиодная долговечнее и в 8 раз экономичнее, накаливания – в разы дешевле. Кроме того, светодиодные лампы можно найти практически любого цвета свечения, делая подсветку щитка ВАЗа более оригинальной и удобочитаемой.

Почему может не работать или некорректно работать

Что делать, если все лампы заменены, но часть из них или даже все не горят? Дело в том, что подсветка и индикация может не работать не только потому, что сгорели лампочки. Ниже я приведу основные поломки подсветки и индикации:

1. Оборван минусовой провод – в этом случае не горят все лампы.
2. Питающие провода замкнули на массу – при этом обычно (но не всегда) сгорает соответствующий предохранитель.
3. Окислились контакты на месте установки ламп или питающих их разъемов (не горят отдельные лампочки).
4. Окислились токопроводящие дорожки на плате, и их замкнуло между собой (лампочки могут работать абсолютно непредсказуемо).

Во всех этих случаях необходимо прежде всего проверить предохранители, питающие подсветку щитка комбинации приборов. Находятся они в общем щитке предохранителей ВАЗа. Если все исправно, то придется снять пластмассовый кожух, защищающий плату приборной панели, и искать неисправность на ней (плате). Обычно это можно сделать визуально. Окисленные контакты зачищаются, дорожки при необходимости промываются бензином. Если оксид «съел» дорожку целиком, то она восстанавливается при помощи обычного паяльника. Если ты не силен в электротехнике, то всегда можно обратиться к знакомому электрику, причем необязательно к специалисту по ВАЗу.

Совсем нелишним зачищенные дорожки покрыть любым нитролаком, к примеру, лаком для ногтей, чтобы защитить их от влаги в будущем. Естественно, контакты, к которым подключаются лампы, лаком покрывать не нужно.

Теперь ты сможешь самостоятельно заменить лампы подсветки и индикации в приборной панели ВАЗ 2114, а при необходимости даже устранить простую неисправность в их питании своими руками.

Замена лампочек в приборной панели ВАЗ 2113, 2114, 2115

Замена лампочек в приборной панели ВАЗ 2113, 2114, 2115

Приборная панель должна быть всегда исправна. От этого зависит точность информации о состоянии узлов и систем, которую водитель получает от различных датчиков. Интенсивность эксплуатации, вибрации, температурные изменения, перепады напряжения в бортовой сети существенно сокращают ресурс подсветки. Поэтому замена лампочек в приборной панели ВАЗ 2115 и других моделей – проблема, повторяющаяся с незавидной регулярностью. Затягивать с ремонтом – не стоит, поскольку часть ламп – контрольная. Если они не работают, водитель может упустить важную информацию о выходе из строя важных модулей автомобиля. Как заменить своими руками, вышедшую из строя светотехнику, будет рассказано в этой статье.

Обозначение лампочек и индикаторов на панели приборов ВАЗ 2114

Приборная панель по определению предназначена для размещения на ней приборов, индикаторов и переключателей, которые могли бы информировать водителя о текущем состоянии разных систем автомобиля, сигнализировать об аварийной ситуации в процессе эксплуатации машины или об отказах каких-либо агрегатов, а также с помощью кнопок и переключателей управлять отдельным оборудованием или механизмами.

Обозначение значков на панели приборов ВАЗ 2114 выполнено в соответствие со всеми требованиями и нормами, которые призывают к унификации обозначений, с тем чтобы они были абсолютно понятны каждому водителю. Обозначения на панели приборов ВАЗ 2114 с инжекторным двигателем последних выпусков расположены в основном в нижней части комбинации приборов:

Индикаторы ВАЗ 2114

1 — значок лампочки сигнализирующей о падении уровня масла в картере ДВС ниже минимального уровня, загорается красным цветом;

2 — эта лампочка сигнализирует о недостаточном уровне омывающей жидкости, загорается оранжевым цветом при остатке в бачке менее одного литра;

3 — этот значок, загорающийся оранжевым цветом сообщает о снижении уровня ОЖ в расширительном бачке при холодном двигателе менее допустимого;

4 — значок сигнальной лампочки незакрытых дверей, загорается красным цветом;

5 — сигнализатор неисправности «стоп-сигналов» или габаритов;

6 — это сигнальная лампочка неисправности в тормозной системе, сообщает о выработке тормозных колодок;

7 — значок лампочки, которая сообщает о непристегнутых ремнях.

На более ранних выпусках автомобиля обозначение лампочек на приборной панели ВАЗ 2114 в нижней ее части несколько другое, если смотреть слева направо:

Обозначение значков на панели приборов ВАЗ 2114

• значок аварийного давления масла (18), загорается красным при падении уровня ниже минимального;
• красная сигнальная лампочка включения ручного тормоза (17), если она горит, значит тормоз не убран;
• сигнальная лампочка со значком изображающим аккумулятор (16), которая загорается при его разрядке;
• сигнальная лампочка (9), сообщающая о снижении уровня тормозной жидкости в бачке ниже минимального.

Кроме того, автолюбители должны знать, что означают лампочки на панели приборов ВАЗ 2114, сообщающие о работоспособности светотехники или состоянии двигателя:

• в верхней части комбинации приборов между спидометром и тахометром имеется две зеленые стрелки (3 и 4) сигнализирующие о включении поворотников слева или справа;
• ниже располагается треугольный красный значок аварийной остановки (13);
• под знаком аварийной остановки есть лампочка CHECK ENGINE (14), которая загорается красным цветом, когда возникает какая-либо неисправность в автоматике двигателя;
• справа имеется синяя лампочка дальнего света (10), загорается при его включении и зеленая (8) — ближнего.

Подготовка к замене лампочек на панели приборов

Когда доступ к панели приборов нам открыт, осталось открутить два болта по бокам корпуса и отключить колодки питания.

При визуальном осмотре будет видно, что всего на приборной панели автомобиля ВАЗ-2114, 13 патронов с лампами, из которых только 8 могут быть заменены на аналоги, либо на светодиоды.

Обратите внимание на общее состояние платы, так как при наличии следов окисления или коррозии их необходимо очистить, независимо от того, работает лампа или нет. Потому как в большинстве случаев, причиной выхода из строя становится не лампа, а патрон, который был со следами коррозии.

Выбор ламп для панели приборов ВАЗ-2114

На сегодняшний день, на рынке предлагается множество выбора ламп на панель приборов ВАЗ-2114. Среди них есть как обычные лампы накаливания, так светодиодные аналоги, отличающиеся увеличенным сроком службы, качеством выдаваемого света, а также низким энергопотреблением.

Два разных типа диодных ламп: обычная и диодная

При покупке новых ламп, всегда покупайте на несколько элементов больше, потому как при установке возможны обрывы «лапок».

Решение проблемы

В магазинах представлены несколько вариантов источников света для замены ламп в комбинации приборов:

• традиционные лампы накаливания,
• светодиод в пластиковом патроне,
• SMD-светодиод — более дорогой и надёжный вариант, сверхъяркий диод.

Выбор всегда будет зависеть от финансовых возможностей и предпочтений по освещению

Количество ламп подсветки и контрольных — до 19 штук. Оно незначительно меняется в зависимости от исполнения комбинации приборов и модификации машины. Многие автовладельцы делают выбор в пользу светодиодов из-за меньшего энергопотребления и большего срока службы. Такая подсветка ярче и даёт интересный голубоватый цвет вместо штатного зелёного. Но из-за устройства диода регулятор яркости подсветки приборов не будет работать, всегда включая её на полную мощность. В дальней дороге ночью это может отвлекать и раздражать глаза. Но в любом случае выбор источников света остаётся за вами.

Если собираетесь ставить светодиоды, то предварительно рекомендуется проверить их тестером на отсутствие короткого замыкания.

Подготовка к замене лампочек на панели приборов

Когда доступ к панели приборов нам открыт, осталось открутить два болта по бокам корпуса и отключить колодки питания.

При визуальном осмотре будет видно, что всего на приборной панели автомобиля ВАЗ-2114, 13 патронов с лампами, из которых только 8 могут быть заменены на аналоги, либо на светодиоды.

Обратите внимание на общее состояние платы, так как при наличии следов окисления или коррозии их необходимо очистить, независимо от того, работает лампа или нет. Потому как в большинстве случаев, причиной выхода из строя становится не лампа, а патрон, который был со следами коррозии.

Выбор ламп для панели приборов ВАЗ-2114

На сегодняшний день, на рынке предлагается множество выбора ламп на панель приборов ВАЗ-2114. Среди них есть как обычные лампы накаливания, так светодиодные аналоги, отличающиеся увеличенным сроком службы, качеством выдаваемого света, а также низким энергопотреблением.

Два разных типа диодных ламп: обычная и диодная

При покупке новых ламп, всегда покупайте на несколько элементов больше, потому как при установке возможны обрывы «лапок».

Как выбрать лампы для приборной панели

Сегодня на автомобильных рынках представлен широкий выбор различных осветительных приборов для приборных панелей отечественных автомобилей: как штатные лампы, так и модернизированные дорогостоящие аналоги, позволяющие полностью изменить не только панель, но и всю подсветку салона.

Расположение на приборной панели лампочек разных датчиков и индикаторов

Специалисты нередко советуют брать вместо штатных ламп светодиоды — они отличаются большей надёжностью, меньшим энергопотреблением и привлекательным мягким светом.

На автомобильных рынках представлен широкий ассортимент ламп для панели приборов

В нижеприведённой таблице перечислены лампы, оптимально подходящие для приборной панели ВАЗ 2114.

Таблица: Лампы, используемые в подсветке приборной панели ВАЗ 2114

Марка и страна-производитель	Стоимость
Светодиодные лампы Sho-Me SM-T5 в трёх цветах — красные, белые и синие, Корея	80 рублей
Светодиодные лампы Sho-Me SM-T5-cap-super белого оттенка, Корея	50 рублей
Светодиодный модуль SMD, Китай	20 рублей
Галогеновые лампы Philips и Osram, Голландия и Германия	от 40 до 80 рублей за экземпляр

Стоимость ламп для панели приборов невысока, а сам процесс замены не представляет ничего сложного.

Основные выводы

Процесс замены подсветки требует некоторого времени. Вся сложность процедуры состоит в демонтаже передней панели. Надо выполнить следующие условия:

• освободить кожух от рукояток, ползунков и прочих элементов;
• снять рукоятку с рычага переключения передач;
• отодвинуть на себя панель, отвинтить щиток и отсоединить от него клеммные колодки.

Остальные операции просты, производятся быстро и без неожиданностей. Ошибиться при обратной сборке невозможно, колодки с проводами сделаны разными и перепутать их нельзя. Свои мысли о замене лампочек в приборке ВАЗ 2114 излагайте в комментариях.

Сколько лампочек в приборной панели ваз 2114

На ВАЗ-2114 приборная панель, как и на других автомобилях, оснащена подсветкой. Это делает использование машины более комфортным, но беда в том, что лампочки иногда перегорают, и тогда их приходится заменять. Сама процедура не слишком сложна, и многие водители осуществляют ее своими силами. Затруднения чаще возникают у начинающих автовладельцев. Последних, в частности, интересует, сколько же конкретно ламп установлено на панели приборов 2114-й модели ВАЗ. Об этом расскажем подробнее далее.

Функции ламп

Осветительные устройства, устанавливаемые на приборную панель, выполняют две задачи. Часть лампочек обеспечивает собственно подсветку циферблатов. Это позволяет сидящему за рулем человеку свободно снимать с них показания, даже когда на дворе совершенно темно.

Другие изделия являются контрольными. Они – индикаторы, подтверждающие включение определенных приборов (фар, габаритов и т. д.) или сигнализирующих о возникновении проблем. Придание большей эстетической привлекательности панели – это лишь дополнительная функция.

Какие лампочки подойдут для 2114-й модели

В целом действующее законодательство предусматривает довольно серьезные санкции в отношении автолюбителей, отважившихся на свое усмотрение вносить какие-либо изменения в конструкцию транспортного средства. В соответствии с правилами, они обязаны заменять узлы и агрегаты только на аналоги тех, что выбрал производитель. Несоблюдение этого требования дает основание для наказания водителя.

По счастью, на приборную панель указанная норма распространяется чисто формально. Владельцу только необходимо обеспечить надлежащую по интенсивности подсветку и исправность индикации.

Таким образом, все больше хозяев ставят на свои 2114-е Лады светодиодные лампы вместо штатных галогеновых. Такой выбор легко обосновать. В частности, они:

• потребляют примерно в 8-9 раз меньше электричества, а значит, нагрузка на бортовую энергосистему снижается;
• служат в 5-10 раз дольше;
• дают более яркий свет;
• практически не нагреваются.

Наконец, приборная панель выглядит гораздо привлекательнее, ведь лампочки могут быть самых разных оттенков – голубые, красные, зеленые и т. д.

Проблема в том, что светодиоды стоят примерно вдвое дороже, но этот недостаток с лихвой компенсируется более длительным сроком эксплуатации. К тому же ЛЕД-лампы с каждым годом дешевеют.

Характеристики ламп

Для ВАЗ-2114 нужны специальные автомобильные лампочки, предназначенные именно для приборной панели. Родное изделие в каталогах значится под артикулом 210613709500. Его розничная цена варьируется в пределах 35-40 рублей.

Импортные ЛЕД-аналоги обозначаются как W1.2W. Их цена – от 80 руб.

Рабочее напряжение составляет 12 вольт, а мощность – 1,2 ватта.

Почему лампочки выходят из строя

Главная причина относительно быстрого перегорания – это довольно сложные условия эксплуатации. Сокращают ресурс:

• перепады напряжения;
• вибрация;
• перегрев (в закрытом пространстве панели приборов это нормальное явление).

К тому же нити накаливания имеют короткий срок службы, составляющий всего 1500 часов.

Кроме того, лампы могут перестать работать из-за:

• повреждения проводки;
• разрушения дорожек платы;
• окисления контактов;
• перегорания предохранителей, вследствие короткого замыкания и т. д.

По этой причине перед заменой лампочки в Ладе 2114 желательно узнать, из-за чего она перестала работать. Пока первопричина не будет установлена, ситуацию исправить не удастся.

Сколько приборная панель ВАЗ-2114 содержит ламп

Теперь расскажем, какое количество элементов освещения установлено на щитке рассматриваемой модели ВАЗ. Это позволит прикинуть предстоящие расходы и сразу приобрести необходимый объем.

Итак, подсветку приборов обеспечивает 7 ламп. Кроме того, есть еще индикаторы:

• левого и правого поворотников – 2 шт.;
• аварийного давления масла – 1;
• активации ручника – 1;
• заряда батареи – 1;
• аварийной сигнализации – 1;
• неисправности системы управления мотором — 1;
• дальнего света – 1;
• уровня тормозной жидкости – 1;
• внешнего освещения – 1;
• запаса топлива – 1.

Итого на ВАЗ-2114 совокупно выходит 18 штук. Специалисты рекомендуют, даже когда перегорела одна лампочка накаливания, сразу менять все. Это гарантирует, что в ближайшей перспективе операцию не придется проводить снова.

Замена – порядок

Разобравшись, сколько приборная панель содержит ламп, не помешает узнать, как выполнить на 2114-й модели их замену. Сама процедура не очень сложная, но чрезвычайно хлопотная.

1. В первую очередь потребуется разобрать щиток. С него снимают магнитолу, рычаги регулятора отопителя и вентиляции.
2. Затем выкручивают шурупы, удерживающие декоративную накладку панели. Рулевое колесо стоит перед этим переместить в максимально нижнее положение – так оно не будет мешать.
3. Найдите саморезы – их пять, и они закрыты заглушками. Последние аккуратно подденьте ножом и потяните на себя. Вытащив шурупы, выдвигайте панель ВАЗ-2114 на себя.
4. Теперь надо раскрутить два винта, удерживающие сам приборный щиток. Делается это крестовидной отверткой.
5. После панель опускают, и разъединяют открывшиеся клеммы шлейфов проводов. Затем элемент свободно достается.
6. Далее испорченная лампочка вытаскивается – поверните ее на 90 градусов в любую сторону, пока выступы на патроне не попадут в пазы. После остается извлечь изделие из цоколя и поставить на его место новое.

Как отмечалось выше, чтобы панель 2114 не пришлось разбирать через какое-то время вновь, желательно сразу заменить все лампы. Это же позволит обеспечить ровное свечение всех элементов.

Проверка работоспособности

После завершения замены установите панель в салоне автомобиля, подключите разъемы, но с окончательной фиксацией не спешите – необходимо еще убедиться, что все работает надлежащим образом.

Для этого активируйте зажигание и посмотрите, включается ли подсветка. Затем проверьте, функционируют ли контрольные огни, отвечающие за:

• ручной тормоз;
• давление масла;
• сигнал неисправности и т. д.

После протестируйте поворотники, свет фар и габаритов. Если все в порядке, то довершайте сборку панели.

Пошаговая инструкция замены лампочек в приборной панели ВАЗ-2114

1. Освобождаем декоративный кожух передней панели. Для этого нам понадобятся отвёртки: короткая крестовая и плоская. Опустите рулевую колонку в нижнее положение с помощью рычага регулировки высоты, чтобы не мешала. На фото показаны места крепления кожуха:
2. снизу козырька и над рулевой колонкой находятся четыре винта. Откручивайте их короткой крестовой отвёрткой.
3. Плоской отвёрткой сковырните декоративную заглушку справа от ряда выключателей. Под ней ещё один винт крепления.
4. Кроме того, снимите ручки с выключателя отопителя и ползунков управления заслонками, потянув их на себя.
5. Если у вас стоит автомагнитола, её тоже придётся снять.

К сожалению, без полного демонтажа не обойтись. Стрелками указаны места для съёма

Проводите действия аккуратно

Стрелкой указано место ручки патронов

Если всё работает правильно, закрепляем комбинацию приборов и кожух передней панели, ставим на место ручки выключателя печки и регуляторов заслонок.

Проверьте яркость свечения и работоспособность всех приборов

Поздравляем, теперь подсветка приборов и контрольные лампы работают нормально, и вы всегда будете в курсе того, что происходит с машиной. Улучшится и общая эстетика передней панели — равномерно подсвеченная передняя панель выглядит красиво.

Панель приборов на ВАЗ-2114 специально создана для контроля водителем всех данных исходящих от мотора, контролем уровня топлива, и прочими данными.

Видео с заменой лампочек на приборной панели ВАЗ-2114:

Панель приборов следует держать всегда в исправном рабочем состоянии, потому как нерабочая подсветка может вызвать не только дискомфорт при передвижении на автомобиле, но и может послужить причиной банальной ошибки ввиду пропуска неполадки сигнальной лампы.

Следовательно, как только вами будет обнаружена нерабочая лампа на панели приборов ВАЗ-2114, её следует незамедлительно менять, а как это сделать, подробно написано ниже в нашей статье.

Причины выхода из строя лампочек на приборной панели

Старая перегоревшая лампочка подсветки приборной панели в патроне

Причин тому, что лампы панели приборов вышли из строя может быть несколько:

• Лампы накаливания перегорели , либо в случае со светодиодными аналогами, перестали работать дорожки.
• В цепи электроприборов возникла неисправность (произошёл обрыв, либо окисление контактов – прим.).
• Блок предохранителей вышел из строя.
• На контактной плате панели приборов возникли повреждения.
• Происходит замыкание на «массу» .

Для того, чтобы разобраться ближе с этой неполадкой, необходимо провести демонтаж панели приборов.

Замена лампочек на светодиоды в панели приборов

Решил поменять лампочки в панели приборов по причине того что они стали перегорать, так как к габаритам подключена сигнализация. Решил купить чтобы больше не лазить светодиодные лампочки.

В магазине решил купить обычные белого цвета, были на выбор и красные и зелёные. Так же купил под них цоколя, так как в моей приборке, а она фирмы АП.лампочки припаяны к цоколям. Если менять все лампочки нужно 12 штук, если только на подсветку то 7…я решил не экономить и поменять все.
