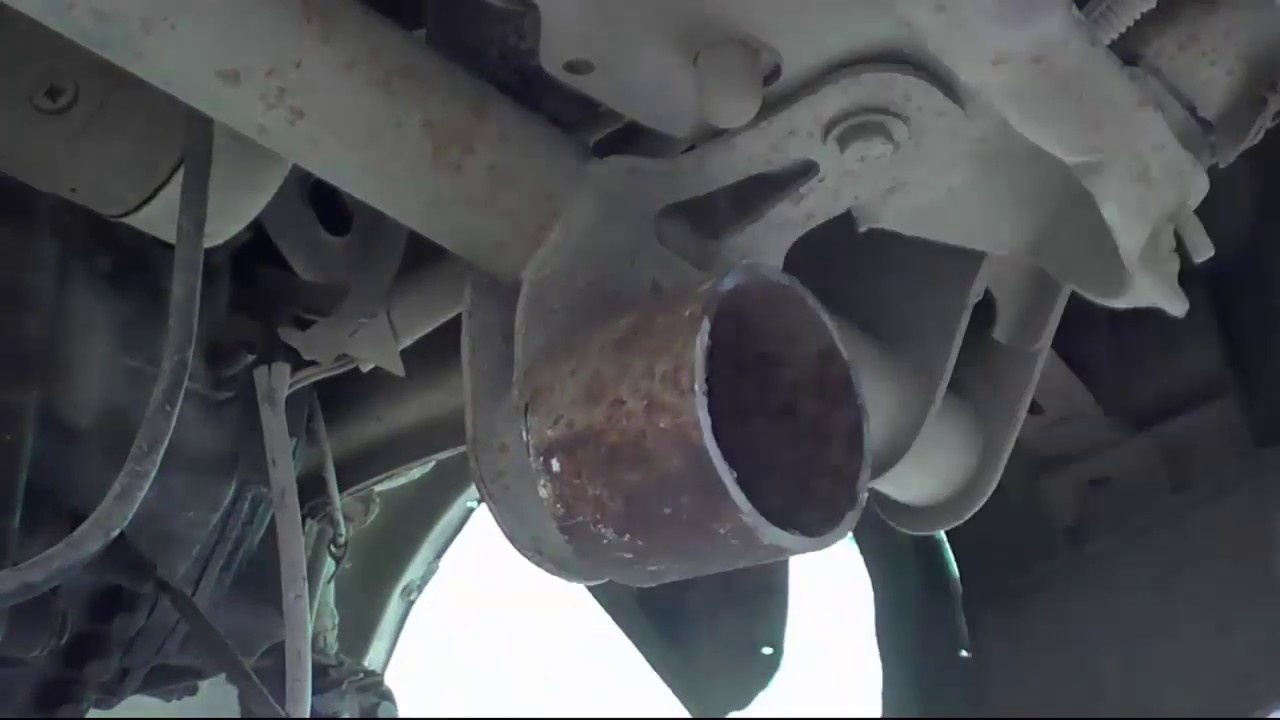

Сколько сайлентблоков в передней подвеске ваз 2110

Удерживая растяжку рожковым ключом «на 24», накидным ключом той же размерности отворачиваем гайку растяжки.

Особенности конструкции подвески

Особенностью конструкции подвески является то, что многие элементы ее не должны быть соединены жестко, иначе всю вибрацию она будет передавать на кузов.

Как устроена подвеска ВАЗ 2110.

Поэтому некоторые составные подвески соединены посредством резиновых втулок и резиновых подушек с металлическими втулками внутри, т.е. сайлентблоками.

Так, в передней независимой подвеске ВАЗ-2110 через сайлентблоки между собой соединены:

1. Нижний рычаг;
2. Растяжка;
3. Стабилизатор поперечной устойчивости.

Каждый из этих элементов в конструкции подвески играет важную роль.

Нижний рычаг предотвращает поперечное смещение колеса, растяжка не дает колесу смещаться продольно относительно кузова, а стабилизатор поперечной устойчивости не дает кузову раскачиваться при выполнении маневров или при движении по неровностям.

Но исходящие от колес нагрузки на эти элементы очень большие, поэтому смещение их хоть и небольшое, но должно быть предусмотрено, чтобы частично нагрузки воспринимать на себя и частично гасить их, а не передавать на кузов.

Возможность смещения элементов подвески относительно друг друга и относительно кузова, а также и частичное гашение колебаний и обеспечивают сайлентблоки и резиновые втулки.

На ВАЗ-2110 в передней подвеске сайлентблоки и втулки установлены:

• Нижний рычаг (два сайлентблока – посредством одного он крепится к кузову, а через второй к нему подсоединена растяжка);
• Растяжка (один сайлентблок, через который она крепится к поперечине);
• Стабилизатор поперечной устойчивости (посредством стойки с двумя сайлентблоками он подсоединен к нижнему рычагу, а к корпусу авто — через кронштейны с резиновыми втулками).

Поскольку у ВАЗ-2110 задняя подвеска зависимая, такого количества сайлентблоков не требуется, ведь конструктивно она проще.

Сзади на всю подвеску установлено всего два сайлентблока – посредством которых производится крепление задней балки к кронштейнам кузова.

Когда требуется замена

Более или менее опытному водителю не составит труда понять, что сайлентблоки вышли из строя, и они нуждаются в замене. Прежде всего, вы почувствуете определенный дискомфорт во время управления автомобилем, будете слышать удары железа в подвеске. Но и это не все.

Если вовремя не выполнить замену передних сайлентблоков на ВАЗ 2110, крепежи и соединительные элементы разрушатся, появится люфт, изменятся углы расстановки колес. Ничего хорошего это за собой не влечет.

Определить потребность в замене сайлентблоков не сложно, если обратить внимание на характерные признаки их износа:

• Во время движения наблюдаются сильные или незначительные скрипы резины. Все зависит от степени износа. Сильный шум — очень плохой знак;
• В районе колес слышен шум, похожий на стук. Это говорит о том, что сайлентблоки плохо зафиксированы, и они постепенно разрушаются;
• На поверхности элементов образуются трещины, после чего начинается процесс распада сайлентблока. При такой ситуации не услышать стук будет невозможно.

Роль передней подвески

Конечно, все агрегаты в автомобиле важны, и приводят его в движение исключительно в комплексе. Но темой нашего разговора станет передняя опора на ВАЗ 2110 – ее предназначение, диагностика дефектов, также ремонт либо подмена составляющих.

Без подвески, фактически, не было бы способности закрепить колеса. Конкретно она в ответе и за то, под каким углом будут размещаться колеса, как стремительно будет изнашиваться резина, и быстро бежать машина.

Схема фронтальной подвески ВАЗ 2110

Выбор новых элементов

Полиуретановые
Для замены и надежной работы автомобиля, требуется приобрести хорошие сайлентблоки. Выбрать их не сложно, если знать некоторые нюансы:

• Для модели ВАЗ 2110 подходят элементы с номером каталога 2110 2914054. Они имеют требуемый наружный диаметр, соответствующий данной конкретной модели ВАЗ;
• Не пытайтесь приобрести сайлентблок от «девятки» и установить его на свою «десятку». Из подобных мероприятий, кто бы что ни говорил, ничего не выйдет;
• Убедитесь в качестве изделий. Низкосортные сайлентблоки переполнили рынок, но их срок службы оставляет желать лучшего. Хорошие детали выполнены из высококачественных материалов, способных выдерживать экстремальные нагрузки и температуры.

Признаки неисправностей

Определить, что причиной неисправной работы передней подвески являются сайлентблоки довольно просто. Признаки неисправностей этих деталей следующие:

• Из-под передних колес ВАЗ 2110 доноситься неестественный скрип резины, который отличается от шума, издаваемого колесами.
• Появление стука в передней части автомобиля. Это происходит из-за износа резинометаллических шарниров, которые перестают скользить, как результат, появление шума.
• Также неисправность можно определить при визуальном осмотре – на резине появляются трещины, разрывы и другие дефекты.
• При появлении этих признаков необходимо достать шарниры с задних и передних рычагов и осмотреть их на наличие повреждений. Ремонту металлические резинометаллические шарниры не поддаются, поэтому требуется замена новые детали.

ВАЗ 2110 Снятие и установка балки передней подвески

Снятие и установка балки передней подвески

1 Снимите нижнюю крышку двигательного отсека, обратитесь к Разделу Снятие и установка нижней крышки двигательного отсека. 2 Приподнимите двигатель и отверните крепления опор двигателя от балки слева и справа, обратитесь к Разделу Снятие и установка поддона картера. 3 Маркируйте краской положение соответствующего переднего колеса относительно ступицы. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса при стоящем на земле автомобиле. Поднимите переднюю часть автомобиля, поставьте ее на подставки и снимите переднее колесо.

4 Отверните болты крепления нижнего усилителя -1- (стрелки на иллюстрации).

5 Если имеется датчик клиренса, отсоедините его от балки (стрелка на иллюстрации).

6 Отсоедините поперечный рычаг -1- от балки двигателя слева и справа (стрелки на иллюстрации).

7 Отверните гайки (стрелка на иллюстрации) слева и справа. Отсоедините шаровый шарнир поперечного рычага -1- с помощью пластмассового кулака.

8 Отверните болты крепления и снимите рулевой механизм -1- с балки подвески -2- (стрелки на иллюстрации).

9 Установите в центре под балкой гаражный подъемник с деревянной прокладкой. Подоприте балку.

На иллюстрации показан подъемник двигателя с проставкой BMW-312220

10 Отверните болты крепления балки подвески к балке двигателя. 11 Осторожно опустите балку с помощью гаражного подъемника

Замена рычага подвески

Замена рычага подвески на ВАЗ 2110 необходима при обнаружении трещин, сколов, изношенности и отслаивания резины. Для этого нужно установить машину на ровной поверхности (она должна стоять колесами на земле), а под задние колеса – установите башмаки. Ослабьте болты передних колес, и только теперь поставьте автомобиль передней частью на опоры. Снимите колеса, а затем – защиту картера вашего ВАЗ 2110.

Откручивая гайки, держащие рычаг подвески, а затем – и шаровой опоры, следует с обратной стороны придерживать болты от прокручивания. Снимая шайбы с растяжки, подсчитайте их и пометьте, какая за какой следует. Устанавливая новый рычаг, их нужно поставить в том же порядке. Обычно полную замену рычага производят в том случае, если повреждены шарниры. Перед тем, как затянуть все соединения, ВАЗ 2110 лучше опустить на землю.

На подвеску автомобиля ВАЗ-2110 приходится значительная нагрузка, ведь она гасит колебательные движения, полученные колесами в результате контактов с дорожным покрытием. Поэтому конструкционные элементы подвески соединены не слишком жестко посредством специальных втулок – сайлентблоков. С помощью этих элементов соединяются растяжка, рычаг и стабилизатор устойчивости. Не менее важной функцией сайлентблоков является влияние на углы расстановки передних колёс. Учитывая значимость саленблоков, автовладельцу необходимо контролировать их состояние.

Периодически рассматриваемые элементы требует замены. Остановимся на особенностях ремонта сайлентблоков автомобиля ВАЗ-2110.

Замена втулок передней балки ваз 2110

Уважаемые посетители сайта «Автолюбитель»! Будем вам очень благодарны за комментарии к видео ролику «Замена втулок передней балки ваз 2110», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

сегодня заменил на своей семерке своими руками, намучился с подушками когда их прикручивал к новой балке и болтами которые с боку через лонжерон идут , а так все хорошо , еще раз спасибо за подсказку насчет пружины и нижнего рычага.

Спосибо очень помогли

Здравствуйте Юрий Ваз 2105 99 года, вырвало балку от наших прекрасных дорог… Крепление отличается от вашего. Один болт снизу и один сбоку. Сквозных болтов через лонжероны нет. Думаю как делать …

Очень не хотелось разбирать передок. Балка лопнула от попадания в яму. Все получилось, только один боковой болт нервов потрепал еле попал. Спасибо, сэкономил денег и время на разборку.

Здравствуйте Юрий, как я понял, при усилении трубками, они обвариваются сверху, а болты прихватываются сваркой или нет? Если снизу разорвало немного металл, нужно ставить и обваривать полосу с отверстиями под болты?С ув.

Юрий а если трещны пошли там где кронштейн крепления трубки и шланги сцепления? Иными словами потрескалось с левой нормально так только рем вставку вваривать?

Спасибо Посмотрел оба ролика, вроде всё понятно, руки растут из нужного места, отремонтирую сам. Есть только вопрос: старая балка ремонту подлежит или нет? Просто вчера на яме мастера смотрели, увидели разрыв балки с передней части. Просто не всё видно, защиту не снимали… И ещё вопрос: можно ли старую заварить так, как Вы показали или выход один: только новая?

Доброго времени суток. Отличное видео Юрий спасибо Вам . Всё очень ясно и информативно рассказано и показано

Вот вазовцы Неужели нельзя было эти втулки на заводе ставить. На бмв стоят, однако. Дальше больше прихожу к выводу, что конструкторы ВАЗа хорошо справляются с поставленной перед ними задачей — расчеты их работодателей оправдываются…

вопросик, на что нужно особо обратить внимание что бы после развал получился, и авто не ехало боком?

Юрий Здравствуйте, хотел бы спросить вашего совета по данной теме. Лопнула балка, хочу попробывать сам поменять, вопрос такой, я разговаривал с мужичком очень толковый, он сказал что балку проваривать нельзя, так как сварка прослабляет металл от нагревания, что скажите? Очень интересно узнать ваше мнение. Заранее спасибо.

молодцы пошел менять

. Юрий совет классный + я добавил с верху пластины 5 но урок отличный

Выбор деталей и необходимый инструмент

Прежде чем начать непосредственно замену сайлентблоков, важно правильно к ней подготовиться. Конкретно по выбору новых деталей рекомендаций немного. Рынок автозапчастей просто заполнен сайлентблоками от разных производителей, в основном, все они достаточно хороши. Единственно, что можно сделать для более удачного выбора новых деталей, так это посоветоваться с автомеханиками в вашей местности. Главное, чтобы новые виброизоляторы полностью подходили.

Для ремонтных работ вам понадобится наличие следующих вещей:

Набор новых сайлентблоков

Важно! Несмотря на не сложность мероприятия по замене сайлентблоков, необходимо иметь хотя бы базовые навыки ремонта. Поэтому объективно взвесьте свои силы перед заменой и решите: под силу ли это вам.

Замена сайлентблоков подвески своими руками

Сайлентблоки подвески на ВАЗ-2112 располагаются в рычагах, как задней балки, так и передней. Заменять их желательно комплексно. Процесс замены примерно схож и на задней, и на передней части подвески. Ниже представлены инструкции для обоих случаев.

Передние рычаги

Замена сайлентблоков передних рычагов на ВАЗ-2112 представляет собой следующий процесс:

Первоочерёдно, машину необходимо поставить над смотровой ямой или воспользоваться подъёмником. Затем снять защиту моторного отсека, представленную кожухом.

Снимаем защиту двигателя

Отворачиваем гайку болта крепления стойки стабилизатора

Отворачиваем гайку на растяжке

Отворачиваем гайку болта крепления рычага к кузову

Длинный болт, пара шайб и гайка — всё это продаётся в строительных магазинах и может быть использовано для изготовления съёмника

«Пшикаем», лучше ещё нагреть. Далее нашим съёмником выпрессовываем сайлентблок

Очищаем гнездо от ржавчины и грязи, смазываем

Запрессовываем новые сайлентблоки в посадочный паз

Новый сайлентблок установлен

Важно! Многие автолюбители не выпрессовывают сайлентблоки, а выжигают их, что крайне не правильно. В ходе термообработки серьёзно меняется в худшую сторону качество металла, из которого сделан рычаг.

Видео

Замена сайлентблоков в задней балке

Замена задних сайлентблоков делается так:

1. Опять же, машину необходимо загнать на смотровую яму или поднять на подъёмнике.
2. Затем, взяв ключ на 19, нужно отсоединить заднюю балку от кронштейна, путём откручивания гаек её крепления.

Отворачиваем гайку болта крепления рычага к кронштейну

Выпрессовываем сайлентблок в сторону порога автомобиля

Запрессовываем сайлентблок с помощью съемника

Важно! После проведения мероприятий по замене сайлентблоков(как спереди, так и сзади) очень важно сделать «развал-схождение».

Видео

Замена сайлентблоков нижних рычагов на ВАЗ 2110

Если вы заметили, что:

• Слышен стук во время движения по неровностям;
• Скрип резины во время езды по неровностям;
• Присутствуют трещины или выработка на сайлентблоках;
• Люфт в соединениях при проверке ходовой;
• Неравномерный износ резины нарушает развал-схождение;

— это всё возможные признаки неисправности сайлентблоков, а значит они подлежат замене.

Для замены сайлентблоков нижних рычагов на ВАЗ 2110 представлен следующий алгоритм действий:

1. Загоните автомобиль на яму или поднимите его на подъемнике, сорвите гайки на колесе(ах) со стороны предстоящей работы.

2. Далее, если есть, снимите защиту двигателя, обработайте проникающей жидкостью болты и гайки соединений, которые необходимо снять.

3. Откручиваем гайки фиксации болтов передних рычагов, а также гайку фиксирующего болта стойки стабилизатора, после чего выбейте болт.

4. Выкрутите болты и гайки, тем самым освободив рычаг, в котором предстоит заменить сайлентблоки. Здесь все довольно просто. Если болт или гайка не откручиваются, обрабатываем их WD-40 или греем прикипевшую (закисшую) гайку.

5. После этого выпрессовываем старые сайлентблоки, используя специальный съемник (см. ниже Инструменты) или с помощью тисков. Также выпрессовать старые сайлентблоки можно посредством выжигания: для этого сайлентблок поджигают и дожидаются того момента, когда он размягчится или сгорит полностью.

6. Выпрессовка, независимо от выбранного вами варианта (съемник или тиски), осуществляется по одному и тому же методу: делается упор с одной стороны и давление на сайлентблок, а с другой создается полость, в которую данный сайлентблок выдавливается.

7. Для запрессовки сайлентблока необходимо сначала очистить посадочное место от остатков старого износившегося сайлентблока, после чего нужно смазать отверстие, а также сам сайлентблок мыльным раствором или, например, каким-нибудь моющим средством.

8. Запрессовка сайлентблока осуществляется следующим способом: надеваем на штырь (длинный болт) шайбу, затем новый сайлентблок, потом надеваем рычаг, в который следует вдавить (запрессовать) новый сайлентблок, затем надеваем отрезок трубы, в который войдет наружная часть сайлентблока, и снова идет шайба, чтобы не провалилась в трубу. Завершающим элементом данной конструкции является гайка, которая и создаст давление, закручиваясь по резьбе болта.

9. Здесь необходимо быть внимательным и не спешить, а следить за тем, как будет происходить запрессовка, так как сайлентблок должен идти ровно и остановиться только после того, как его фиксирующие буртики немного выйдут из посадочного места. С помощью этих буртиков сайлентблок держится в гнезде, если не дотянуть или перетянуть, то срок службы изделия сократится значительно. К тому же во время сборки могут появиться проблемы.

10. После запрессовки новых сайлентблоков вся сборка происходит в обратной последовательности. В зависимости о того, как и что вы разбирали, может понадобится регулировка развал-схождения (см. «Самостоятельная регулировка развал-схождения. Способы регулировки развал-схождения в домашних условиях»).

• Набор ключей;
• Молоток;
• Отвертки;
• Плоскогубцы;
• Подъемник или смотровая яма;
• Жидкость WD-40;
• Мыльный раствор;
• Приспособление для выпрессовки/запрессовки сайлентблоков. Или тиски, трубки с шайбами, соответствующего диаметра для запрессовки сайлентблоков. За неимением ни того, ни другого, можно изготовить вот свое действенное приспособление. Состоит оно из нескольких шайб, куска трубы и длинного болта на 12:

Как проявляется неисправность передних сайлентблоков

Ваз 2110 замена сайлентблоков передней подвески

Узнать, правильно ли они работают, нетрудно. Для этого необходимо обратить внимание на то:

• Не скрепит ли резина передних колес во время езды. При этом езда не обязательно должна быть на дальние расстояния. Даже при поездках на небольшие дистанции, скрип не должен наблюдаться. Это не значит, что скрип будет очень заметен – он может быть малослышимым;
• Нет ли на резине каких-то дефектов. Обычно, если сайлентблоки плохо работают, то на них появляются небольшие трещинки, разрывы.
• Не слышен ли какой-нибудь стук в передних колесах. Дело в том, что сайлентблоки начинают плохо скользить, поэтому со временем им становится все сложнее крутиться, поэтому они и начинают издавать звуки, похожие на стук.

Примечание: здесь нельзя действовать по принципу врачей: один «симптом» не может указывать на наличие «болезни». Напротив, если заметна хотя бы одна из вышеперечисленных проблем, то сайлентблоки нужно срочно менять.

Подготовка к их замене

Замена сайлентблоков на передней подвеске ваз 2110

Подавляющее большинство людей боятся проводить замену сайлентблоков дома. Хотя на самом деле это довольно простое занятие. Но для начала нужно как следует подготовиться. Обязательно необходимо иметь съемник. С его помощью можно будет не только снять сайлентблоки, но и вернуть их в исходное положение после проделывания всех маневров. Что такое съемник? Это инструмент, состоящий из двух трубок и двух шайб.

Примечание: съемники бывают разными. Но при их выборе нужно обратить внимание, чтобы они подходили для сайлентблоков. Кстати, сделать съемник можно и в домашних условиях.

Как сделать съемник

Съемник для сайлентблоков

Наиболее подходящим вариантом съемника является трехлапчатый съемник. Для его создания необходимо иметь такие материалы:

• Листовой металл толщиной 10 мм.
• Металлический кругляк, обладающий диаметром 30 мм.
• Винт.

Замена сайлентблоков передней подвески ваз 2110

Изготовить съемник можно без труда, если придерживаться инструкции:

• Сделать рисунок лапок съемника. Их длина должна составлять примерно 20 см.
• Нанести выкройку на листовой металл.
• Вырезать лапки и обработать их наждаком.
• В верхней части лапок нужно просверлить по 2 отверстия для болтов.
• Дальше необходимо изготовить сердцевину, для которой и понадобится заготовленный металлический кругляк. Нужно просверлить отверстие под резьбу. Приварить по два держателя лапок (всего 6).

Замена сайлентблоков передней подвески на ваз 2110

• Последняя деталь – винт. В верхней части винта следует просверлить насквозь отверстия.
• Осталось только собрать съемник. Для этого винт нужно просунуть в сердцевину, а к ней прикрепить лапки.

Замена сайлентблоков верхнего рычага

Замена сайлентблоков на передних рычагах ваз 2110

Их замена подразумевает следующие действия:

• Поднять машину на домкрат и зафиксировать ее.
• Снять переднее колесо.
• Снять верхний рычаг. Однако перед этим необходимо внимательно посмотреть, не соскальзывают ли сайлентблоки в рычаге. Они должны находиться в неподвижном состоянии.

Что такое сайлентблоки

Сайлентблок – деталь, которая гасит колебания, которые во время движения возникают между элементами подвески. Таким образом, гасит шум и вибрации, способные привести к быстрому изнашиванию деталей. Шарнир очень важен, потому что отвечает за корректную работу целой системы. Он состоит из внутренней и внешней металлических втулок, между ними помещается прокладка из резины или полиуретана.

Отметим, что полиуретановые сайлентблоки считаются более долговечными и служат до 2-3 раз дольше резиновых. Автомобили, оснащенные полиуретановыми шарнирами, лучше слушаются водителя.

Важно контролировать исправность сайлентблоков, ведь их поломка приводит к сложностям с управлением машиной, замедлением реакции на рулевое управление – машина не сразу будет отвечать на действия водителя. В крайнем случае, на скорости машина будет вилять из стороны в сторону

Разбитые сайлентблоки могут повредить посадочные места шарниров, и в этом случае придется менять весь рычаг, который не будет подлежать восстановлению.

Поэтому необходимо регулярно проводить диагностику шарниров. Производитель заявляет отличную работу на 100 тыс. км., но, учитывая качество отечественных дорог, проводить осмотр сайлентблоков рекомендуют каждые 50-70 тыс.км.

Как снять сайлентблоки при возникновении проблем?

Нередки ситуации, когда сайлент-блок, несмотря на усилия, не поддается. Кроме универсальной смазки WD-40 и керосина, поменять элемент помогут ножовка или горелка (паяльная лампа). В первом случае постарайтесь, не задев рычаг, распилить резиновый элемент, после чего удалите фрагменты отверткой или другим подходящим инструментов. Во втором – нагревайте полимер до тех пор, пока он не выгорит, затем выбейте обойму кувалдочкой и отверткой.

Сколько сайлентблоков в передней подвеске ваз 2110

В передней подвеске автомобиля сайлентблоки установлены в рычагах. С помощью сайлентблоков рычаги соединяются со ступицей колеса и кузовом авто. Такое соединение является подвижным и упругим. Иногда сайлентблоки устанавливают на местах соединения стабилизатора поперечной устойчивости с рычагом – если это предусматривает конструкция подвески. Также сайлентблок может быть установлен на амортизационную стойку – в нижнюю часть, где стойка соединяется со ступицей.

Если говорить о задней подвеске, то там сайлентблоки устанавливают на поперечные и продольные рычаги, в местах соединения торсионной балки и кузова, а также на амортизаторах. В целом, количество сайлентблоков зависит от конструкции подвески автомобиля.

На ВАЗ 2110 сайлентблоки расположены в следующих местах:

• Поперечные рычаги (места крепления к кузову). • Концы стабилизатора поперечной устойчивости (место крепления к переднему рычагу). • Нижняя часть амортизаторной стойки — место крепления к поперечному рычагу). • Растяжка поперечного рычага (на обоих концах – места соединения с поперечиной и рычагом).

Итого в передней подвеске ВАЗ2110 находится 5 сайлентблоков. В задней части авто находится торсионная балка, поэтому там сайлентблоков всего 4. Два из них играют роль креплений балки к кузову, еще два находятся в нижних частях амортизаторов. Еще одно место, куда могут устанавливаться сайлентблоки – рулевое управление. В некоторых моделях автомобилей шарнир используется как элемент упругого подвижного соединения рулевого механизма и тяг. Средний срок службы резинометаллического шарнира составляет около 100 000 км пробега. Разумеется, это не точный показатель, он зависит от условий работы авто, качества дорожного покрытия и качества самой детали. Так как отечественные дороги находятся далеко не в лучшем состоянии, то выдерживают сайлентблоки обычно не более 50 000 – 60 000 км. После этого их желательно заменить.

Замена сайлентблоков ВАЗ 2110

Сайлентблоки автомобиля требуют контроля и своевременной замены. Срок службы сайлентблока составляет до 100 000 км пробега, но российские условия диктуют свои правила, замену сайлентблоков приходится делать каждые 50 000 км.

О разбитых сайлентблоках рычагов передней подвески на автомобилях ВАЗ-2110 свидетельствует характерный стук или скрежет, который слышен при движении машины. Машина начинает не только тарахтеть, но и теряет устойчивость на дороге, ею становиться труднее управлять. Бывает, что при «развал-схождении» авто обнаруживается, именно неисправность сайлентблоков.

Поменять сайлентблоки ВАЗ 2110 своими руками вполне возможно. Конечно же, вам придется испачкаться и потратить несколько часов своего времени для ремонта автомобиля. Эта же процедура по замене комплекта сайлентблоков на СТО будет стоить 1100-1400р. Принять решение, браться за работу самому или доверить ее другим, вы сможете после просмотра этого фото отчёта.

Стоить отметить, что фотоинструкция основана на опыте автолюбителей и содержит советы для водителей с минимальным набором необходимого инструмента. В инструкция по ремонту вы можете найти другой вариант решения данной проблемы.

Полиуретановые сайлентблоки, в чем преимущество

На срок службы шарнира влияет еще целый ряд обстоятельств. Например, на резину, используемую в конструкции сайлентблока, очень плохо влияют продукты нефтепереработки и химия, которой обрабатывают дорожное покрытие зимой. Перепады температур тоже оказывают на деталь крайне негативное влияние – летом резина размягчается, а зимой начинает замерзать и становится чересчур твердой. В условиях жестких механических нагрузок резина начинает истираться, «стареть», терять упругость, расслаиваться, и выходит из строя.

Намного лучше в равных условиях проявили себя сайлентблоки с упругими элементами, сделанными из полиуретана.

Полиуретановые шарниры имеют намного лучшие эксплуатационные характеристики, чем аналоги с резиновыми вкладками. Они меньше разрушаются под воздействием химических веществ, сохраняют упругость независимо от температуры окружающей среды, на полиуретан практически не действуют отходы нефтепродуктов. Разумеется, полиуретановый сайлентблок отработает намного дольше, чем резиновый. Однако, как и любая деталь, со временем он требует замены, потому что начинает стареть и расслаиваться.

Как проверить сайлентблоки на ВАЗ 2110

Определить, что сайлентблок требует замены, можно и визуально, отогнав авто на яму, эстакаду или подъемник. Если при осмотре на детали обнаружены трещины, царапины, вмятины, прочие повреждения, ее необходимо заменить как можно скорее. Еще один простой метод проверки состояния сайлентблоков – использовать обычную монтировку.

Для этого инструментом с усилием раскачивают элементы подвески, в которых установлены сайлентблоки. Если монтировка при этом свободно ходит, или в процессе слышны удары, стуки, скрежет – шарнир подлежит замене. Нужно отметить, что сайлентблоки не меняют по одному, а только парами, даже если второй элемент на подвеске не имеет признаков неисправностей.

Инструменты, приспособления, расходные материалы, советы профи

Сама работа по замене сайлентблоков несложная, но для выпрессовки шарниров могут понадобиться специальные инструменты.

Всего для работы будут нужны:

• собственно, новые сайлентблоки
• накидные, рожковые ключи нужного размера (головки и вороток-трещотка)
• съемник для сайлентблока
• смазка (мыльный раствор)
• домкрат
• тиски
• молоток, небольшое зубило.

Шарнир сидит на своем месте очень плотно, и для его демонтажа, скорее всего, понадобится специальный съемник. Необходимое условие для качественной замены шарниров – их правильный подбор. Перед тем как отправляться в магазин, необходимо узнать, какие сайлентблоки на ВА2110 устанавливаются чаще всего, их серийный номер, параметры размера, и.т.д. Повторимся, шарнир сидит очень плотно, и несоответствие размеру всего в несколько миллиметров приведет к тому, что новый сайлентблок просто не запрессуется.

Для работы применяют специальные съемники, с помощью которых несложно извлечь старую деталь и запрессовать новую. Иногда бывает так, что для замены сайлентблока приходится снимать элемент подвески, например, рычаг. В этом случае съемник успешно заменяется обычными слесарными тисками. Правда, в этом случае сайлентблок извлечь будет довольно сложно. Тогда его можно просто-напросто выжечь паяльной лампой или на открытом огне. Иногда народные умельцы справляются с помощью кувалды и металлического пробоя.

Перед тем как устанавливать новую деталь на место, ее нужно обязательно смазать мылом или мыльным раствором. Это очень облегчит установку. Нельзя при этом использовать смазки из продуктов нефтепереработки – солидол, литом, масло, и.т.д., так как они негативно влияют на резину. Это не касается полиуретановых шарниров, на которые нефтепродукты практически не влияют. Чтобы еще больше облегчить установку, на резиновой поверхности детали с торца можно снять небольшую фаску. Главное – не перестараться и не срезать слишком много.

Съемник для сайлентблоков – принцип действия и устройство

Такое приспособление можно купит в магазине автозапчастей или же сделать своими руками. Простейший съемник состоит из гайки, длинного болта, нескольких отрезков труб разного диаметра и нескольких толстых шайб.

Принцип его работы предельно прост: Чтобы выпрессовать старый сайлентблок, берут болт, на который одевается шайба. Ее диаметр должен быть немного меньше резиновой вставки шарнира. Болт пропускают через отверстие в шарнире. С другой стороны на болт накидывается обрезок трубы, диаметр которой должен быть равен диаметру рычага, то есть труба упирается в рычаг. После этого на болт одевают еще одну шайбу, диметр которой должен быть больше, чем диаметр отрезка трубы. Теперь можно накручивать гайку на болт.

Далее устройство работает так: гайка при накручивании упирается в шайбу и начинает постепенно подтягивать сайлентблок. Обрезок трубы, в свою очередь, позволяет шарниру постепенно выходить из гнезда, не упираясь при этом в другую шайбу.

Запрессовка производится точно таким же образом, только при этом использовать обрезок трубы необязательно, так как новый сайлентблок будет упираться в шайбу, когда уже сядет на место. Запрессовать шарнир можно и обычными тисками, однако при этом он не сядет на место полностью, так как упрется в губку тисков, и его придется досаживать.

Несколько слов о признаках неисправности сайлентблоков

Если вы заметили:

• Скрип резины во время езды по неровностям;
• Стук во время движения по неровностям;
• Люфт в соединениях при проверке ходовой;
• Выработку или трещины на сайлентблоках;
• Неравномерный износ резины нарушает развал-схождение.

Необходимо немедленно принять меры и заменить неисправные сайлентблоки.

Для работы вам потребуется:

1. Новые сайлентблоки нижних рычагов — резиновые или полиуретановые;
2. Набор ключей, молоток;
3. Мыльный раствор;
4. Жидкость WD-40;
5. Подъемник или смотровая яма;
6. Приспособление для выпрессовки и запрессовки сайлентблоков или на крайний случай тиски и трубки с шайбами, соответствующего диаметра для запрессовки сайлентблоков. Если у вас нет ни того, ни другого можно изготовить вот такую «приспособу», которая работает 100%, а стоит копейки. Состоит она из нескольких шайб, куска трубы и длинного болта на «12» — см. фото.

Замена сайлентблоков переднего верхнего рычага

Порядок действий следующий:

Передние колеса приподнимаются с помощью домкрата и фиксируются. Снимается переднее колесо. Демонтируется верхний рычаг. Перед его демонтажем необходимо проверить, не скользят ли сайлентблоки внутри рычага, они должны сидеть там плотно.

Чтобы верхний рычаг снимался свободно, нужно демонтировать верхнюю опору. Сделать это довольно сложно, так как открутить гайки очень тяжело. Для этого выворачиваем колесо и слегка ударяем молотком по сошке. После этого опора должна выскочить без проблем. Откручиваем верхний болт рычага. Он длинный, поэтому операция займет некоторое время. После того как болт будет извлечен, можно снимать рычаг и приступать к замене сайлентблока.

Важный момент: проблема может быть не в самом сайлентблоке, а в рычаге. Для того чтобы проверить исправность рычага, нужно установить болт на место, и посмотреть, имеется ли люфт (подробней об осевом люфте мы расскажем ниже). Если таковой имеется, замена шарнира ничего не даст, придется ремонтировать или менять рычаг.

Старые сайлентблоки можно извлечь съемником, но в большинстве случаев он не нужен – износившаяся деталь удаляется молотком и зубилом. Более того – на отечественных авто они выпадают с первого-второго удара. Главное – без фанатизма, чтобы ничего при этом не сломать. После того как старый сайлентблок извлечен, на его место устанавливают новый. Вот тут-то и пригодится съемник – весь процесс установки описан выше – с помощью того же съемника или тисков.

Видео по замене переднего верхнего сайлентблока:

Осевой люфт, что это такое и как устранить

Это довольно частое «заболевание» нижнего рычага отечественных авто, и ВАЗ 2110 не исключение. Возникает люфт тогда, когда кронштейн на кузове, к которому присоединяется рычаг, по какой-то причине разжался, и между рычагом и втулкой появился зазор, из-за чего сайлентблок начинает двигать внутри рычага.

Осевой люфт очень негативно влияет на работу передней подвески, поэтому быть его, разумеется, не должно. Если же люфт есть, его можно устранить несколькими способами. Во-первых, можно попробовать немного сжать кронштейн на кузове. Сделать это будет очень трудно, потому сто молотком бить по кузову нежелательно, а для того чтобы применить пассатижи или струбцину, понадобится изрядная физическая сила, да и работать под автомобилем этими инструментами будет неудобно.

Намного проще устранить осевой люфт, поместив несколько шайб между кронштейном и сайлентблоком. Хотя по правилам нужно заменить весь нижний рычаг вместе с сайлентблоком.

Для чего нужны сайленблоки в передней подвеске?

Некоторые начинающие водители, которых достаточно много среди владельцев ВАЗ-2110, считают, что при ремонте передней подвески нужно в первую очередь обращать внимание на рычаги, балки и амортизаторы. Такие незаметные и простые детали, как резиновые сайленблоки, зачастую просто игнорируются. Тем не менее именно данные детали обеспечивают надёжное соединение между рычагами подвески.

Хотя сайленблоки не являются расходным материалом, резина со временем, имеет тенденцию к разрушению . Жёсткие условия эксплуатации, особенно по дорогам с некачественным покрытием, тоже влияют на эти детали. Выход из строя сайленблока может спровоцировать трение между металлическими частями подвески, и выход их из строя. Поэтому важно следить за состоянием этих резиновых деталей подвески.

Диагностика сайленблоков

При сильно разбитых сайлентблоках колесо начинает задевать за подкрылок.

Для того чтобы проверить состояние сайленблоков передней балки, можно поступить двумя способами:

1. Проще всего сделать диагностику подвески на СТО. Хотя некоторые недобросовестные мастера могут «обнаружить» множество неполадок, в надежде получить больше денег за ремонт.
2. Опытному водителю достаточно проехать на машине несколько километров, слушая, как работает передняя подвеска, чтобы понять, в чём проблема.

Слушая работу подвески, нужно обращать внимание на следующие нюансы:

1. Во время езды слышится характерный скрип резины . Данные звуки могут быть еле слышными, но их наличие чаще всего свидетельствует об износе сайленблоков. В этом случае автомобиль загоняется на яму, а резиновые детали проверяются на предмет разрывов или трещин. Если сайленблок с трещиной может ещё прослужить некоторое время, то порванная деталь должна быть заменена немедленно.
2. В случае появления характерных металлических стуков в районе передней подвески , нужно как можно быстрее гнать автомобиль на смотровую яму. Как правило, это показывает на максимальный износ резиновых деталей подвески.

Если затянуть с заменой изношенных сайленблоков, может выйти из строя передняя балка, причём в ряде случаев её придётся полностью менять.

Замена сайлентблока переднего нижнего рычага

Чтобы заменить сайлентблок нижнего рычага, нужно сначала снять сам рычаг. Для этого в первую очередь откручивают гайки растяжки, стойки шаровой опоры и стабилизатора. С шаровой опоры рычаг нужно снимать с помощью съемника.

В последнюю очередь откручивается гайка крепления рычага к кузову, болт вытаскивают, после чего рычаг можно снимать. После этого следует снять растяжку. Так как она уже отсоединена от рычага, остается только открутить гайку, которой она крепится к поперечине. В последнюю очередь демонтируется стабилизатор. Он прикреплен к рычагам через стойки с обеих сторон, таким образом, его можно либо открутить с другой стороны и начать снимать, или открутить гайку крепления к стойке, а рычаг и растяжку снять позже.

Открутив стабилизатор от рычагов, остается еще открутить гайки крепления кронштейнов кузова и снять стабилизатор вместе с втулками. После того, как нужные элементы подвески демонтированы, можно приступать к замене сайлентблоков по схеме, которая была описана выше.

Видео по замене сайлентблока переднего нижнего рычага на ВАЗ 2110 с помощью съемника:

Замена передних сайлентблоков Ваз 2110: делаем самостоятельно

Передние сайлентблоки ваз 2110

Все знают, что именно с помощью сайлентблоков происходит влияние на углы расстановки колес автомобиля. Поэтому очень важно следить за тем, чтобы они всегда находились в исправном состоянии. Замена передних сайлентблоков Ваз 2110 в некоторых случаях просто необходима. И стоит отметить, что замена передних сайлентблоков на ваз 2110 спокойно может быть проведена своими руками.

Замена сайлентблоков ВАЗ 2110

Сайлентблоки автомобиля требуют контроля и своевременной замены. Срок службы сайлентблока составляет до 100 000 км пробега, но российские условия диктуют свои правила, замену сайлентблоков приходится делать каждые 50 000 км.

Характерный стук или скрежет, который слышен при движении машины свидетельствует о разбитых сайлентблоках рычагов передней подвески на автомобилях ВАЗ-2110. Машина начинает не только тарахтеть, но и теряет устойчивость на дороге, ею становиться труднее управлять. Бывает, что при «развал-схождении» авто обнаруживается, именно неисправность сайлентблоков.

Поменять сайлентблоки ВАЗ 2110 своими руками вполне возможно. Конечно же, вам придется испачкаться и потратить несколько часов своего времени для ремонта автомобиля. Эта же процедура по замене комплекта сайлентблоков на СТО будет стоить 1100-1400р. Принять решение, браться за работу самому или доверить ее другим, вы сможете после просмотра этого фото отчёта.

Стоит отметить, что фото инструкция основана на опыте автолюбителей и содержит советы для водителей с минимальным набором необходимого инструмента. В инструкция по ремонту вы можете найти другой вариант решения данной проблемы.

Замена сайлентблоков переднего рычага на автомобилях ВАЗ-2110

1. Снимаем брызговик двигателя.
2. Снимаем шаровую опору и отсоединяем ее от рычага.
3. Удерживая растяжку рожковым ключом «на 24», накидным ключом той же размерности отворачиваем гайку растяжки.
4. Двумя ключами «на 17» отворачиваем гайку болта крепления стойки стабилизатора поперечной устойчивости к рычагу. Выколоткой из мягкого металла выбиваем и вынимаем болт.
5. Двумя ключами «на 19» отворачиваем гайку болта крепления рычага к кузову. Вынимаем (или выбиваем) болт и выводим рычаг из кронштейна.
6. Снимаем с растяжки шайбу и рычаг. На растяжке за большой шайбой расположены шайбы регулировки угла продольного наклона оси поворота.
7. Для снятия растяжки с поперечины передней подвески двумя ключами «на 24» отворачиваем гайку, снимаем шайбу и вынимаем растяжку из сайлентблока.
8. Для замены сайлентблока рычага выпрессовываем его в тисках подходящими отрезками труб (или используем съёмник).
9. Новый сайлентблок смачиваем мыльным раствором и запрессовываем в рычаг.
10. Сайлентблок растяжки сбиваем зубилом. Сняв один, аналогично демонтируем второй. Новый сайлентблок предварительно запрессовываем в тисках и окончательно допрессовываем, нанося удары по выколотке диаметром 8 мм через три окна в слое резины.

Для замены сайлентблоков переднего рычага на автомобилях ВАЗ-2110 вам понадобятся:

Замена передних сайлентблоков на ВАЗ 2110 своими руками

Как известно многим автовладельцам, сайлентблоки оказывают непосредственное влияние на углы расстановки колес. Следовательно, новичку нужно понимать, насколько важно следить за состояние данных элементов. Выполняется замена сайлентблоков передних рычагов ВАЗ 2110 довольно просто, но некоторые особенности ремонта мы вам сегодня раскроем.

Когда требуется замена

Более или менее опытному водителю не составит труда понять, что сайлентблоки вышли из строя, и они нуждаются в замене. Прежде всего, вы почувствуете определенный дискомфорт во время управления автомобилем, будете слышать удары железа в подвеске. Но и это не все.

Определить потребность в замене сайлентблоков не сложно, если обратить внимание на характерные признаки их износа:

• Во время движения наблюдаются сильные или незначительные скрипы резины. Все зависит от степени износа. Сильный шум — очень плохой знак;
• В районе колес слышен шум, похожий на стук. Это говорит о том, что сайлентблоки плохо зафиксированы, и они постепенно разрушаются;
• На поверхности элементов образуются трещины, после чего начинается процесс распада сайлентблока. При такой ситуации не услышать стук будет невозможно.

Замена сайлентблоков передних рычагов ВАЗ 2110

Некоторые автовладельцы опасаются самостоятельно выполнять замену сайлентблоков передней балки на ВАЗ 2110. А напрасно. Обращение на станцию технического обслуживания влечет за собой серьезные финансовые затраты. Плюс далеко не факт, что на СТО вам работу выполнят лучше, нежели вы бы сделали сами.

Запрессовка

Единственное, вам может потребоваться помощь знакомого с автосервиса. Все станции техобслуживания имеют в арсенале инструментов специальный съемник. Приобретать его не имеет смысла, поскольку он дорогой и требуется крайне редко автовладельцу. Некоторые умельцы даже самостоятельно изготавливают съемник кустарным способом. Есть множество чертежей и схем, по которым он делается. Так что можете попробовать, если есть свободное время.

В передней балке имеется два сайлентблока — в переднем верхнем и переднем нижнем рычаге . Процедура их замены несколько отличается друг от друга, потому рассмотрим процессы отдельно.

Сайлентблок переднего верхнего рычага

Разбитый

Сразу отметим, что работать с ним проще, нежели со вторым элементом. Вся процедура включает в себя выполнение нескольких последовательных операций.

1. Поднимите автомобиль на домкрат и зафиксируйте в неподвижном положении. Включите ручник, поставьте под колеса стопоры.
2. Снимите переднее колесо.
3. Открутите и извлеките опору. Чтобы сделать это, колесо потребуется вывернуть и ударить по сошке молотком. Лучше это делать через какую-то вставку.
4. Выбив опору, вы сможете без серьезных проблем демонтировать верхний передний рычаг.
5. Сбоку располагается болт, он достаточно длинный. Выкрутите его. Осмотрите осевой люфт. Вероятнее всего, он достаточно серьезный и легко ощущается при проверке. Следовательно, вы абсолютно правильно решили менять сайлентблоки.
6. Извлечь сайлентблок можно молотком и зубилом. Только не наносите слишком сильный удар, иначе вы повредите другие элементы подвески.
7. В некоторых случаях сайлентблок сидит очень прочно, потому без дрели и его сверления не обойтись. Сделав отверстия, можно спокойно снять элемент.
8. Теперь меньшей втулкой вдавливайте новый сайлентблок на место. Деталь должна прочно и надежно сесть в гнездо.

Про осевой люфт следует также поговорить. Чтобы его устранить, можно пойти двумя путями:

• Первый — заменить полностью столб . Вариант так себе, поскольку его стоимость очень высокая, но качество довольно низкое;
• Второй — закрутить с боковых сторон пару шайб. Они не позволят крепежному болту болтаться.

Минус второго варианта заключается в том, что установка шайб иногда приводит к ситуации, когда сайлентблок не помещается на рычаг. Потому приходится его уменьшать при помощи ножовки. Увы, это приводит к сокращению срока эксплуатации сайлентблока.

Сайлентблок переднего нижнего рычага

Данную процедуру справедливо считают более сложной. Хотя даже с ней справиться самостоятельно может каждый автомобилист.

Способ запрессовки

1. Снимите стабилизатор. Это даст вам возможность перемещать в стороны рычаг.
2. Далее демонтируйте все гайки, удерживающие сайлентблок в неподвижном состоянии.
3. Снимите сайлентблоки нижнего рычага. Для этого вам предстоит провести все те мероприятия, которые мы описывали в предыдущем разделе, когда снимали детали верхнего рычага.
4. После этого запрессовываются новые элементы.
5. Учтите, что фиксация новых сайлентблоков нижнего рычага осуществляются при загруженном автомобиле. Если это сделать при вывешенной подвеске, через достаточно короткий промежуток времени новые компоненты сломаются, и вам придется заново выполнять всю работу.

Как видите, работа сложная, но относительно. Если вы предварительно изучите нашу инструкцию, заглянете обязательно в руководство по эксплуатации вашего ВАЗ 2110, а также просмотрите некоторые наглядные видео, к примеру, задача окажется не такой трудновыполнимой, как вам показалось на первый взгляд.

Вот почему так полезно иметь хороших знакомых на СТО. Они не обманут и сделают все качественно, как для себя. Если таких товарищей нет, всегда существует определенный риск стать жертвой обмана. Схем у них более чем достаточно. Это одна из веских причин, почему владельцы «десятки» стараются делать ремонт своими руками.
