Зеркало с камерой заднего вида как работает

Автомобильное зеркало заднего вида с монитором и камерой заднего вида

Приветствую всех.В этом обзоре поговорим об автомобильном зеркале заднего вида с встроенным монитором и камерой заднего вида.

Пару месяцев назад появилось у меня желание приобрести данное зеркало именно эту модель без видеорегистратора.На рынке это чудо стоит 4000 р я просто охренел от цены.Сказав продавцу, что в интернет магазинах оно стоит меньше 2000 р он пожал плечами.Продавец с бангуда предложил другие модели и камеры отдельно, но зачем они мне без монитора? А эту модель не давали и даже в продаже ее некоторое время не было из-за того, что эта устаревшая модель.Но спустя 2 месяца появилось это зеркало, сразу попросил ее на обзор и они выслали его на следующий день.

Мне нужна была именно эта модель с 4.3 дюймовым экраном и без видео регистратора, так как я не доверяю таким моделям 2 в 1,3 в 1 и т.д.Да это компактно, но качество записи видео там просто ужасное так еще и навигаторы кривые.

Пришла посылка, как обычно, слегка в помятой коробке.Камера и провода были отдельно в пакетике примотаны скотчем к коробке

Зеркало упаковано поролоном хорошо с обеих сторон+сама коробка была обмотана

Размеры зеркала такие

На задней части видим крепления на ваше штатное зеркало, оно универсальное т.е подходит на все зеркала

Тут же на задней части видим 3 кнопки которые отвечают за настройки.Средняя кнопка меню и боковые выбор.Настройки небольшие это: язык, яркость, контраст и формат дисплея.Лично я оставил все настройки по стандарту, кроме языка.

На креплениях имеются резиновые прокладки дабы не поцарапать ваше штатное зеркало, но мне показалось что эта прокладка очень из тугой резины как то не очень(
Первый косяк который я заметил это ржавчина на креплении

Прислали мне на обзор раколовку (тут на муське его нет), так вот там тоже была ржавчина, видимо склады у китайцев сырые а это для электроники очень плохо.
Провод зеркала имеет 3 входа.Красный, белый и желтый.
Красный-питание
Желтый-наша камера
Белый-можно втыкнуть еще одну камеру, видеорегистротор, магнитолу.
Ну а в общем между белым и желтым входом нет разницы
В дальнейшем хочу поставить в передний бампер камеру

На стекле наклена пленка, которую желательно не снимать до полного монтажа зеркала, мало ли, вдруг поцарапаете отверткой

Само зеркало слегка тонированное и экран практически не видно.Что бы его увидеть нужно смотреть под определенным углом

Далее у нас в наборе лежат 2 силовых кабеля примерной длины 1 метр.Чёрный кабель имеет более тонкие провода чем у красного.Ставлю минус не удобно паять такие «волосы»

Так же имеем видео кабель длинной 5 метров, что очень хорошо, так как можно установить в грузовики данный гаджет и в габаритные авто.

Так же этот кабель имеет общий + который нужен, если вы будете подключать камеру к магнитоле, но в нашем случае он не нужен.
Ну и последнее что есть в наборе это камера размеры которой составляют 2х2 см.Так же к камере в пакетике лежали 2 маленьких самореза, но они слишком мелкие, заменил на больших размеров

На камере видим 4 светодиода.Думал что будут ик диоды, но стоят обычные.Света от них мало, я бы сказал его вообще нет, но будет лишь полезно если вы припаркуетесь впритык к стенке, то они еле еле освещают некоторое расстояние.
На задней части камеры установлено регулируемое крепление

В описании сказано, что камера имеет защиту IP67, но судя по щели куда заходит провод,IP67 это полная шляпа.

Провод камеры имеет провод длиной примерно 25 см и который имеет 2 входа.Красный это питание, а желтый видео вход

Если будут затруднения, то как обычно в коробочке лежит инструкция и схема подключения

Установка и работоспособность зеркала

Вся установка заняла по времени заняла около 2х часов, не особо спешил, хотел все сделать аккуратно.
Зеркало я можно сказать прямо установил не стандартно, а приколхозил намертво, так что о скрипе и люфте и речи не может идти, да и снять вы его просто так не сможете)
Сначала вкрутил саморезы и на них одел крепления

А сделал я это потому что когда поставил это зеркало поверх штатного, то он у меня выглядывал и это мне сильно не понравилось.Теперь все смотрится красиво


Запитал зеркало от зажигания.Многие запитывают его от плафона, но учтите то, что постоянно идет питание на зеркало и через 4-5 дней у вас полностью сядет АКБ если авто стоит в гараже без движения.Так что я категорически не советую брать питание от плафона + это не безопасно, вдруг что-то коротнёт в ваше отсутствие это же Китай все таки!
Камеру я закрепил на крышке багажника большими саморезами


Питание камеры взял от лампочки заднего хода.Включаете заднюю передачу и у вас автоматически загорается монитор, и активируется камера

Во время дождя капли практически не попадают на камеру хотя это всё зависит от вышей установки.
Провода все протянул гофре в салон

Что касается настройки камеры, тут на всех авто по разному и где вы ее установите.Лично у меня минимальное расстояние на котором я вижу землю это 40 см от фаркопа.

Дальше буду менять угол камеры, и уменьшать расстояние что бы привыкнуть и освоить парковку по монитору.
Ну и в завершении пару моментов по зеркалу.

Товаром очень доволен.Зеркало по размерам больше родного и соответственно лучше обзор

Что касаемо экрана то все устраивает, как качество так и размеры дисплея, разрешения которого составляет 480RGBx272.Камера передаёт картинку в разрешении 480×234 пикселей.Больше вам не надо так как в не пишите видео на носитель, а просто воспроизводите на мониторе.

Что касаемо ночью, то камера имеет ночное видение, переключается в ч/б режим, но у меня на бампере установлены противотуманки и заднее освещение достаточно хорошее

Света хватает и ночной режим у меня не всегда активируется.Через заднее стекло я ночью ничего не вижу из-за тонировки а через зеркало монитора совсем другое дело

Плюсы и минусы данного зеркала
Недостаток я увидел в универсальном креплении.Сядет оно на любое штатное зеркало, вот только выглядывать будет ваше старое зеркало, поэтому я посадил на саморезы.

Из плюсов пожалуй то что тут нет регистратора и прочего мусора, который вроде компактно сидит, но не корректно работает.Картинка чёткая устраивает размер экрана ну и то, что зеркало больше штатного.Со стороны кажется что это обычное зеркало и воров они не будет так привлекать что бы его выдернуть

Стоит ли брать данный товар?
Лично эту модель я рекомендую всем.Очень незаменимая штука.При парковке видно детей и животных, которые часто гуляют во дворе.Если будете брать, то ищите модель с 5 дюймовым экраном, если такие есть в продаже.Что касаемо камеры тут проблем нет.Можно купить любую для вас удобную камеру заднего вида, а эту штатную с набора поставить вперед и сделать питание от кнопки, что я в будущем хочу сделать.Я надеюсь, что обзор будет Вам полезный.

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Как выбрать зеркало заднего вида с видеорегистратором

С развитием технологий незаменимой вещью стал видеорегистратор. Он позволяет зафиксировать все события, произошедшие перед автомобилем, что помогает доказать невиновность владельца авто в случае возможного ДТП.

Единственный минус таких устройств — громоздкость. Они не только могут перекрывать обзор водителю, но и нарушают эстетику в салоне. Для решения данного вопроса придумали зеркала с камерой заднего вида. В нашем материале вы найдете обзор лучших устройств.

В статье рассказывается:

1. Зеркало с видеорегистратором — что это
2. Разные способы монтажа видеорегистратора на зеркале
3. Рейтинг лучших зеркал заднего вида с видеорегистраторами

Зеркало с видеорегистратором — что это

Автомобильный видеорегистратор-зеркало — устройство, оснащенное видеорегистратором, которое одновременно используют как зеркало заднего вида для оценки ситуации на дороге позади авто.

Запись видео происходит автоматически, когда водитель начинает движение. Картинка с видеоизображением размещается прямо на зеркале и занимает его небольшую часть.

Есть автозеркала заднего вида с видеорегистраторами, оснащенными дополнительными функциями. Среди них – камера заднего вида с датчиками парктроников, помогающих водителю парковаться.

Также в устройстве может располагаться GPS-навигатор, подсказывающий маршрут водителю, и радар-детектор, который устанавливается для борьбы с автоматическим контролем дорожного движения.

Разные способы монтажа видеорегистратора на зеркале

В комплектацию автомобильного видеорегистратора-зеркала заднего вида входят:

автозеркало с передней камерой,

камера заднего вида,

кабель для соединения с основным устройством.

Обычно фиксируется на двух зажимах-пружинах или специальных ремнях. Важно подобрать устройство так, чтобы крепление было идентично старому зеркалу. Если нет, то придется покупать новое.

Также есть способ крепления устройства, когда накладка размещается на основном зеркале с помощью специальных крючков. Это более удобный и незаметный вариант крепления.

Подключить устройство можно с помощью прикуривателя, плафона освещения салона, блока с предохранителями. Часто выбирают гнездо прикуривателя. Если оно у вас занято, то можно приобрести отдельный переходник, позволяющий получить дополнительное гнездо для электроприбора.

Рейтинг лучших зеркал заднего вида с видеорегистраторами

Рейтинг регистраторов составлен с учетом стоимости устройств и их функциональности.

Самые доступные

SHO-ME SFHD-700

Этот регистратор сочетает доступность и функциональность. Его удобно подключать к прикуривателю с помощью соответствующего блока. Карта памяти в комплекте не предусмотрена, ее можно купить позже. Поддерживаемый слот — Microsd, объем — до 32 ГБ. Это устройство чаще всего выбирают из-за доступной цены.

Из недостатков данного устройства, отмеченных в отзывах потребителей, выделяют небольшой угол обзора — 120 градусов. Также покупатели периодически жалуются на то, что со временем видеорегистратор перестает распознавать карту памяти.

Slimtec Dual M5

Выгодное преимущество регистратора в сравнении с предыдущей моделью — хороший угол обзора. Вместо 120 градусов в данном устройстве — 150 градусов. Запись происходит в формате 1920 на 1080 пикселей, установлен 5-дюймовый дисплей.

Из потенциально негативных моментов можно отметить, что крепление недостаточно плотное: при наезде на кочку устройство может соскочить. Также есть вопросы к качеству съемки, в частности — в отсутствии ночного режима работы.

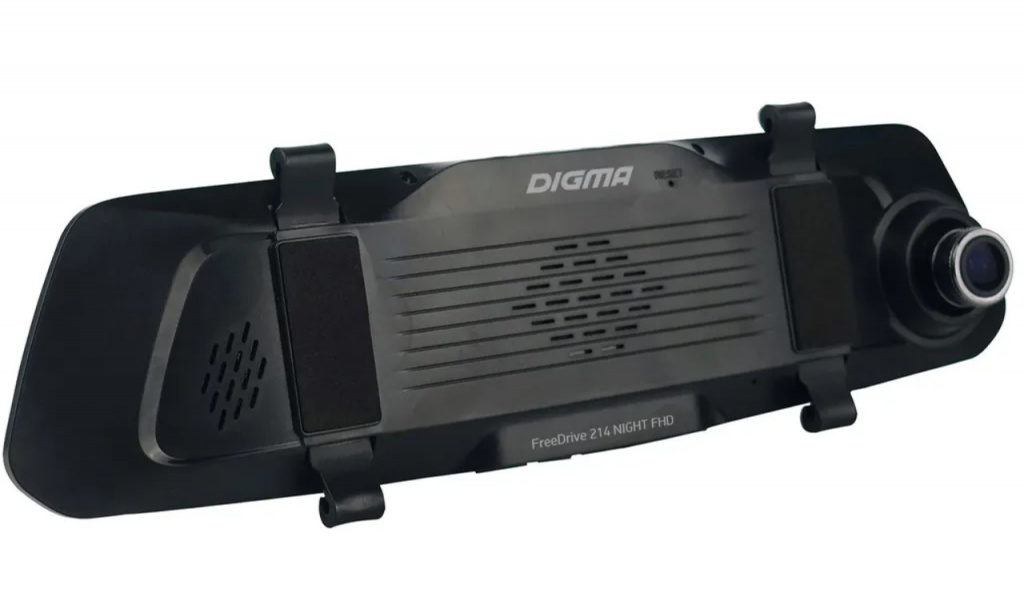

DIGMA FreeDrive 214 Night FHD

Еще один регистратор-зеркало заднего вида с пятидюймовым дисплеем и записью формата Full HD. Есть датчик удара (G-сенсор) с тремя уровнями чувствительности. Угол обзора составляет приемлемые 160 градусов, которых хватит для оценки дорожной ситуации. Есть встроенные микрофон и динамик. Также регистратор относительно прост в установке.

Среди недостатков в отзывах у некоторых владельцев авто появляются проблемы с включением: периодически видеорегистратор не включается.

NAVITEL MR250NV

Более дорогой регистратор, который не особо отличается от предыдущего участника обзора. Датчик удара G-сенсор, хорошие возможности съемки с углом обзора 160 градусов, качество записи формата 1920 на 1080 пикселей. Из позитивных моментов также можно отметить качество ночной съемки. Карты памяти поддерживаются до 64 ГБ, что позволяет записывать видео дольше.

Из недостатков регистратора в отзывах покупателей отмечается нестабильная работа камеры заднего вида: на части устройств она может не включаться.

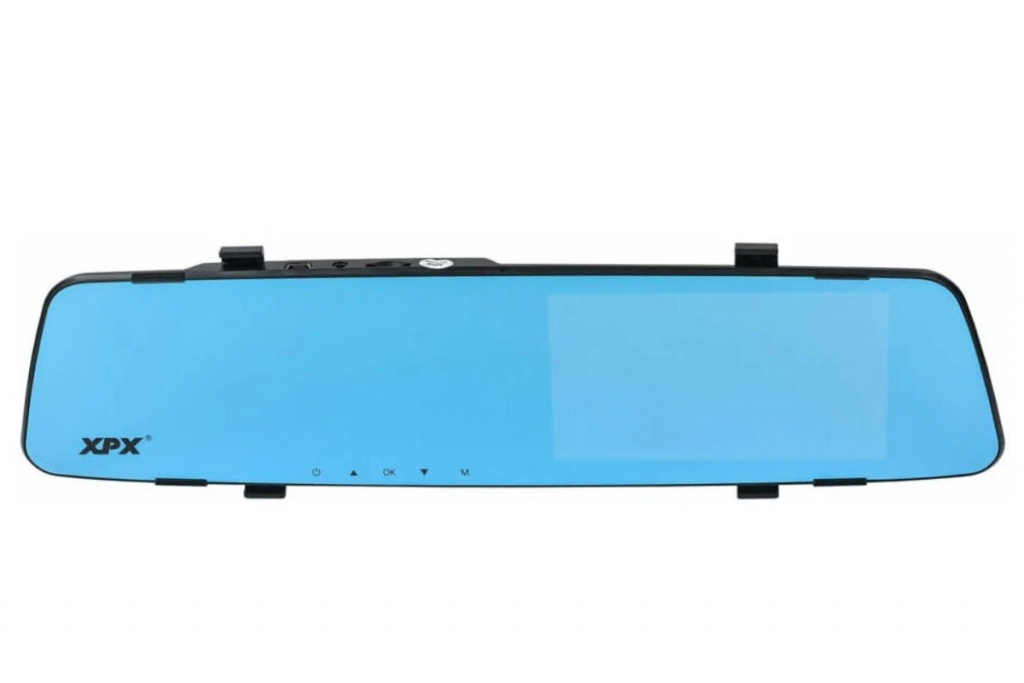

XPX PREMIUM

Недорогая модель регистратора с неплохим функционалом. Качество записи радует: разрешение съемки 1920 на 1080 пикселей, угол обзора хороший — 170 градусов, что позволяет охватить все события на дороге. Есть микрофон и встроенный динамик, поддерживает карту памяти до 64 ГБ. Также есть встроенный аккумулятор, позволяющий работать автономно от автомобиля.

Дисплей небольшой — 4.5 дюйма. Устройство легкое и удобное.

AVS VRM-406FH

Неплохое устройство по соотношению цены и качества. Крепится на штатном зеркале, что очень удобно. Экран — 4,3 дюйма, есть LED-подсветка для улучшения качества видеосъемки. Угол обзора основной камеры составляет 140 градусов, разрешение 1920 на 1080 пикселей. Также отметим улучшенное качество съемки в условиях плохой видимости.

Еще один неплохой видеорегистратор, который встраивают на текущее зеркало автомобиля. Есть много полезных функций, к примеру, настройка чувствительности. Угол обзора — 140 градусов, максимальное разрешение съемки — 1920 на 1080 пикселей, также есть очень удобная функция безопасной парковки.

Из небольших недостатков, судя по отзывам, можно отметить, что карта памяти имеет максимальный размер 32 ГБ. Также данное устройство не всегда включается с первого раза и способствует разряжению аккумулятора.

Средний ценовой сегмент

Среди основных моделей зеркал с видеорегистраторами в среднем ценовом сегменте выделяют несколько.

Slimtec Dual M9

Данное зеркало с видеорегистратором выгодно отличается от конкурентов из более низкого ценового сегмента за счет следующих характеристик:

угол обзора — 170 градусов по передней камере, 150 градусов – по задней;

встроенная батарея, позволяющая какое-то время не подключаться к машине через прикуриватель;

опция «Парковочный мониторинг», предполагающая включение регистратора, если машину стукнут на парковке (это поможет в дальнейшем привлечь виновника к ответственности);

сенсорный дисплей (монитор) — 9.66 дюймов;

функция резервного копирования на карту памяти.

Стоимость данного регистратора составляет 8490 рублей. Устройство можно купить в рассрочку с картой «Халва» на 12 месяцев в магазине «Связной»: ежемесячный платеж составит всего 708 рублей.

Artway MD-163 Combo 3 в 1

Купить эту модель регистратора можно от 11 890 рублей. Она точно стоит своих денег за счет того, что совмещает GPS, радар-детектор, видеорегистратор. Причем каждая из функций отличается высоким качеством. Камера имеет угол обзора 170 градусов, качество съемки поддерживается на высоком уровне в любое время суток.

Также из плюсов — база обновляется сама: вам не придется носить флеш-карту устройства с собой домой, форматировать ее и устанавливать более актуальные базы данных.

Из негативных моментов можно отметить сложное крепление, а также на некоторых зеркалах не всегда работает GPS.

Стоимость Artway MD-163 Combo 3 в 1 может кого-то отпугнуть, но с учетом беспроцентной рассрочки с картой «Халва», платеж уже не покажется заоблачным. Если вы оформите рассрочку на 3 месяца в магазине-партнере «Эльдорадо», ваш платеж будет всего 3963,33 рубля в месяц.

IBOX DISCOVERY DUAL

Данный видеорегистратор — в числе лучших по соотношению цены и качества. У камеры есть 155 градусов обзора, две точки съемки, хорошее качество звука и изображения. В комплекте есть накопитель на 16 ГБ, а максимальная карта памяти — 32 ГБ.

У регистратора нет особых технологических преимуществ, например, дистанционного просмотра обстановки вокруг авто. Нет и возможности смотреть фото и видео, слушать музыку, однако для этого функционала есть другие гаджеты. Тем более стоимость регистратора представляется адекватной, а с беспроцентной рассрочкой от Халвы покупка будет еще выгоднее.

Допустим, вы оформили карту «Халва», подключили опцию «Халва.Десятка». Значит на Ozon IBOX DISCOVERY DUAL вы приобретете в беспроцентную рассрочку на 10 месяцев. Цена устройства составляет 4999 рублей, ежемесячный платеж будет всего 500 рублей. Выгодна очевидна!

Премиальные

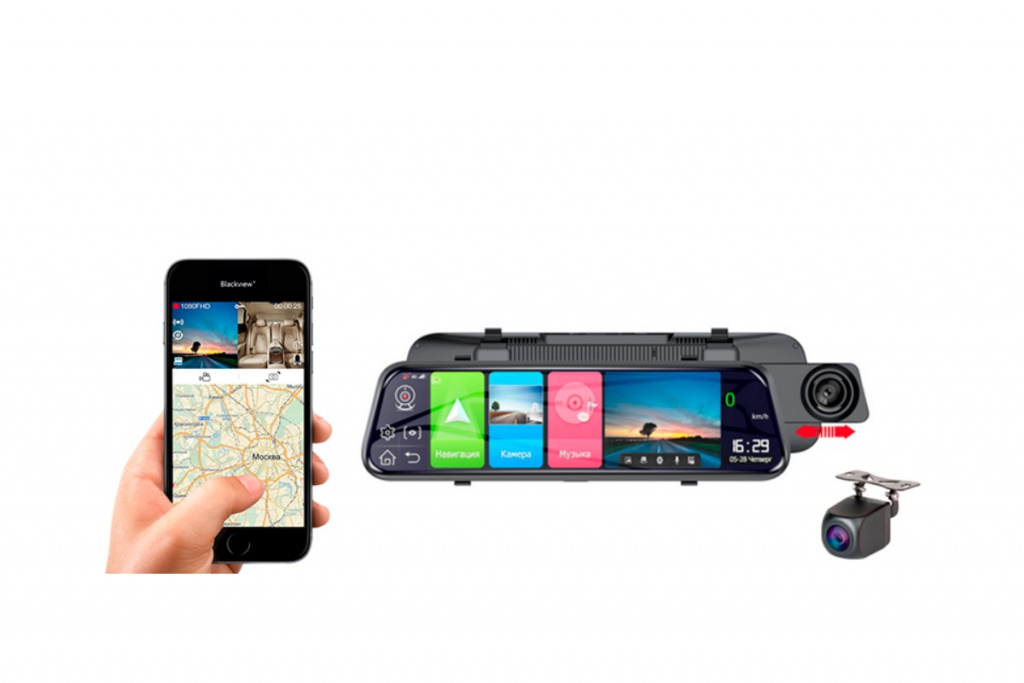

Blackview GX9 PRO

Очередной многофункциональный регистратор, который впечатляет не только качеством съемки, но и технологичностью. Так, с помощью умной программы можно зайти в устройство из любой точки планеты, чтобы оценить обстановку вокруг вашего авто. А еще эти фото и видеоматериалы можно отправить себе в социальных сетях.

Также отметим, что устройство можно использовать для прослушивания музыки: дисплей (монитор) 9.66 дюймов этому способствует. Также Blackview GX9 PRO работает как радар-детектор и GPS-навигатор. Последний можно использовать как в офлайн, так и в онлайн режиме. Связь обеспечивается за счет сети 4G: в устройство можно вставить сим-карту или настроить WIFI.

Также есть умная функция парковочного ассистента, облегчающая процесс парковки. Еще из плюсов — ударопрочный корпус.

TrendVision aMirror 12 Android

Регистратор от компании TrendVision привлекателен по следующим причинам:

Wifi, Bluetooth, 4G;

Android 8.1, возможность просматривать видео, слушать музыку и FM-радио;

2 ГБ оперативной памяти;

функция радар-детектора, но работающая ограниченно: предупреждает о стационарных камерах на основании GPS данных.

Из негативных моментов: угол обзора составляет 140 градусов, что не совсем соответствует ценовому сегменту. Тем не менее, функционал устройства впечатляет.

Приобрести видеорегистратор-зеркало можно в магазине «Связной» за 11 969 рублей. Сделать это можно в беспроцентную рассрочку с использованием карты «Халва»: срок на 12 месяцев, а ежемесячный платеж составит всего 998 рублей.

iBOX сигнатурный Range LaserVision WiFi Signature Dual +КЗВ

Данный видеорегистратор относится к числу премиальных. Он имеет еще и функционал радар-детектора, фиксирующий камеры контроля движения.

угол обзора — 170 градусов;

наличие GPS системы;

флеш-карта до 64 ГБ, флеш-карта на 16 ГБ у некоторых продавцов идет в подарок;

гарантийный срок — 3 года.

Выбор видеорегистраторов с зеркалом не отличается сложностью. Нужно учитывать следующие моменты:

Угол обзора: чем он больше, тем лучше.

Объем памяти: идеально, если карта памяти будет превышать 64 Гб.

Качество работы: важно, чтобы устройство стабильно запускалось.

Разрешение камеры: оно должно быть качественным и у передней, и у камеры заднего вида.

Парковочный мониторинг, помощник по парковке и другие полезные опции.

Вся информация о ценах и партнерах актуальна на момент публикации статьи. Действующие магазины-партнеры Халвы.

Обзор видеорегистраторов в зеркале заднего вида (модели, сравнительные характеристики)

Автомобильный видеорегистратор является необходимостью в реалиях современного дорожного движения. Автомобилей на дорогах становится всё больше, соответственно, прибавляется количество не только неопытных водителей, но и нарушителей дорожного движения, которые не всегда хотят следовать общепринятым законам и правилам на дороге. И, чтобы доказать свою невиновность, порой недостаточно ваших слов или очевидцев. Именно по этой причине всё больше водителей предпочитает устанавливать видеорегистраторы в свои автомобили.

Что такое видеорегистратор в виде зеркала?

Автомобильный видеорегистратор-зеркало представляет собой салонное зеркало заднего вида автомобиля со встроенной широкоугольной камерой переднего вида, которая автоматически включается при включении зажигания автомобиля и записывает видео высокой четкости на установленную в регистратор карту памяти. Записанные видеофайлы можно просмотреть непосредственно на самом зеркале-регистраторе, так как все они оснащаются экраном от 2,5 до 9,7 дюймов. Дополнительно, в зависимости от модели, зеркала-регистраторы оснащаются выносными камерами, которые могут быть использованы для записи видео в салоне автомобиля или как камеры заднего вида.

Для чего нужно зеркало-видеорегистратор?

В первую очередь зеркало-видеорегистратор с камерой поможет вам доказать невиновность в спорной аварийной ситуации. Например, если перед вами резко выскочил автомобиль и затормозил (так называемый «учитель» на дороге). Здесь всё будет против вас, так как именно вы въехали в заднюю часть другого участника дорожного движения. Однако если в вашем автомобиле установлен весьма незаметный видеорегистратор в виде зеркала, то доказать свою невиновность вы сможете во время оформления ДТП или в группе разбора.

Дополнительно зеркало-видеорегистратор может быть оснащен камерой заднего вида, которая обеспечивает безопасную парковку. Это особенно ценно для начинающих водителей, да и просто для тех, кто не так давно приобрел новый автомобиль с непривычными габаритами. Изображение с камеры заднего вида передаст не только оставшееся расстояние до ближайшего препятствия, но и любой опасный объект, находящийся в зоне парковки.

Некоторые модели зеркал с регистраторами имеют на своём борту дополнительные охранные функции, которые позволяют записывать видеофрагменты во время стоянки. Таким образом, если ваш автомобиль повредили на парковке, вы сможете предъявить представителям власти видеодоказательство того, что произошло на самом деле и кто повредил ваше имущество.

Самые передовые зеркала-регистраторы оснащены не только камерами, но и GPS приёмником. Совместно с операционной системой Android это позволяет использовать зеркало заднего вида как полноценный навигатор в зеркале. Такие зеркала способны поддерживать систему телематики, которая позволит просматривать местоположение автомобиля в реальном времени с помощью смартфона или планшетного компьютера, делать удаленно фотографии с камер видеорегистратора, а также разговаривать с тем, кто находится в автомобиле, через встроенные в зеркало динамик и микрофон.

Новым трендом в «умных» зеркалах заднего вида являются так называемые «потоковые» зеркала. Эти устройства отличаются большим экраном, занимающим практически всю площадь зеркальной поверхности, и рассчитаны на постоянную работу с включенным экраном. Главными преимуществами потоковых зеркал с видеорегистратором являются:

• широкий угол обзора всей обстановки сзади авто, полностью исключающий возникновение «слепой» зоны;
• чёткое изображение в тёмное время суток (современные камеры обладают высокой светочувствительностью и позволяют получить картинку, которая намного превосходит по информативности обычное отражение в зеркале заднего вида ночью);
• возможность получить полную картину всего происходящего сзади на пикапах, фургонах и других авто, где невозможно использовать внутри салонное зеркало заднего вида (данная ситуация также актуальна при полной загрузке задней части автомобиля, когда груз закрывает обзор через заднее стекло).

Варианты установки зеркала заднего вида с регистратором

Существует всего два варианта установки зеркала-регистратора:

Замена штатного зеркала заднего вида на зеркало со встроенным видеорегистратором.

В данном случае необходимо снять штатное салонное зеркало с пластины, установленной на лобовом стекле, и сравнить штатный кронштейн зеркала с кронштейном, представленным у регистратора. Как правило, зеркала-видеорегистраторы комплектуются стандартными кронштейнами с так называемым креплением «ласточкин хвост»:

В этом случае на лобовом стекле автомобиля вы должны увидеть ответную часть в виде небольшой пластины такого вида:

Это будет означать, что дополнительно ничего покупать не нужно, вам подойдёт стандартный кронштейн, которым комплектуется большинство видеорегистраторов в зеркале, устанавливаемых вместо штатных зеркал заднего вида.

Если ваш кронштейн и ответная часть выглядят иначе, то необходимо дополнительно подобрать крепление под ваш автомобиль. С ними можно ознакомиться в нашем каталоге, где представлены крепления под большинство современных автомобилей. Все кронштейны компании AVEL имеют наименование AVS01SB, а в скобках указаны цифры конкретной модели, например, крепление AVS01SB (03) для установки зеркала с регистратором на автомобили концерна VAG (Skoda, Volkswagen, Audi).

В этом случае регистратор надевается как накладка, которые часто продают в автомобильных магазинах в виде панорамных зеркал. Это самая простая установка для автомобилей с нестандартными креплениями зеркал.

Данный вид зеркал заднего вида с регистратором устанавливается за считанные минуты и может быть подключен к питанию автомобиля как скрытно, так и через 12В автомобильную розетку.

Модели и виды зеркал-регистраторов

Начнём обзор зеркал-регистраторов с самой популярной на сегодняшней день модели AVS0587DVR. Это передовая модель потокового зеркала-регистратора с двумя камерами. Данный видеорегистратор в виде зеркала поставляется в двух вариантах исполнения: модель AVS0587DVR (Original mount) для установки вместо штатного салонного зеркала заднего вида и накладка в виде зеркала AVS0587DVR (Universal) для установки поверх штатного.

Данное зеркало заднего вида с регистратором умеет не только записывать Full HD видео в режиме 2 каналов (запись идёт с передней и задней камеры одновременно, файлы помещаются в разные папки на microSD карте), но и может работать как потоковое зеркало заднего вида. Это значит, что выносная камера, установленная как камера заднего вида или на заднее стекло автомобиля, постоянно в режиме ONLINE передаёт изображение высокой четкости на большой 9.7” встроенный в зеркало экран. Таким образом, изображение в зеркале получается более качественным, четким и ярким по сравнению с обычным, которое вы привыкли видеть в своё зеркало заднего вида. Особенно это актуально при плохой видимости в вечернее время и при плохих погодных условиях. В случае аварийной ситуации данное зеркало автоматически (при срабатывании датчика удара G-sensor) заблокирует файлы от возможной перезаписи. Дополнительно данное устройство имеет парковочный режим, который в случае срабатывания датчика удара включает зеркало и записывает 1-минутный файл с обеих камер, что позволит вам увидеть причину или виновника повреждения автомобиля.

Мы подготовили большой обзор, который состоит из двух частей, для ознакомления с данной моделью зеркала. Вы можете посмотреть комплектацию устройства, его работу и примеры записи в различных условиях с камер регистратора:

alt=»Обзор видеорегистраторов в зеркале заднего вида (модели, сравнительные характеристики)» />

Следующей хотелось бы представить топовую модель на операционной системе Android AVS0909DVR, которая так же представлена в двух вариациях: для установки вместо салонного зеркала AVS0909DVR (Original mount) и для установки на штатное зеркало авто AVS0909DVR (Universal).

Данные зеркала на Андроид оснащены емкостными сенсорными экранами, на которые выводится яркая картинка с изображением обстановки вне автомобиля. Оба устройства могут подключаться к интернету через Wi-Fi или 4G сети и поддерживают установку дополнительных приложений из Play Market, например, вы можете выбрать и загрузить привычную для вас программу навигации. Встроенная в корпус камера может выдвигаться и настраиваться под разными углами для наилучшего расположения и съемки. Дополнительно имеют отдельную выносную камеру заднего обзора.

Оба устройства имеют динамики и микрофон, могут воспроизводить музыку и использоваться для организации громкой связи при звонках. Отвечать на вызов при этом можно с самого зеркала, это удобно и безопасно для водителя.

Еще один вариант видеорегистратора в зеркале заднего вида — это модель AVS0507DVR. В комплектации этого устройства нет дополнительной камеры заднего обзора, но возможность ее подключения сохраняется. Встроенная камера видеорегистратора ведет запись в разрешении Full HD, изображение выводится на 5-дюймовый экран зеркала. Камеру на корпусе устройства можно регулировать, чтобы настроить идеальный угол обзора.

Данный регистратор в зеркале устанавливается вместо штатного зеркала, в комплектации уже есть стандартный кронштейн AVS01SB (01).

В завершении статьи хотелось бы упомянуть и самое бюджетное зеркало-видеорегистратор с камерой заднего вида, стоимость которого на сегодняшний день немногим выше 3000 рублей. Это модель с небольшим 4,3” монитором AVS0450DVR, которая устанавливается в виде накладки на штатное зеркало.

Максимальное качество встроенной камеры – Full HD (1920×1080 пикселей), выносная камера записывает видеофайлы с разрешением 480p (640×480 пикселей). Если выносную камеру установить в качестве камеры заднего вида и подключить активационный провод к «+» фонаря заднего хода, то изображение с неё будет автоматически выводиться на экран при включении задней передачи.

Дооснащаем машину полезными функциями без вмешательства в интерьер. Android-зеркало в автомобиле – насколько это удобно?

Продвинутые комплектации автомобиля с многочисленными электронными опциями резко задирают вверх его стоимость, которая у большинства машин и так уже не слишком адекватна даже в базе «благодаря» курсам валют… Можно ли сэкономить, приобретя максимально пустую версию авто и доукомплектовав ее полезными фишками с помощью быстросъемного гаджета?

Не секрет, что ЛЮБУЮ машину при желании можно доукомплектовать самостоятельно почти ЧЕМ УГОДНО – так сказать, «афтемаркетным» образом. Даже в стареньком «жигуленке» можно заиметь добрую половину всех опций, функций и сервисов, имеющихся в новых современных авто. За исключением разве что изначально глубоко интегрированных в электронную платформу автомобиля возможностей… Ну и вопрос рентабельности глубокой «прокачки» бюджетных тачек никто не отменял…

Если ваше авто не богато на разного рода современные электронные опции, добавить в него целый комплекс полезностей можно без глубоких вложений и лютого «колхоза». Например, если точечно имплантировать их в виде многофункционального мультимедийного устройства на операционной системе Android, которая допускает чрезвычайную гибкость расширения функционала и настроек. Сегодня подобные системы чаще всего предлагаются в виде головных устройств – «магнитол», говоря по старинке. Но есть и совсем простой метод внедрения в авто мультимедийно-сервисного комплекса, не требующий вмешательства в интерьер машины и предполагающий минимум арматурных и электромонтажных работ по салону, – установка «андроидного» зеркала-дисплея. Сегмент подобных гаджетов мы сегодня изучим на примере модели aMirror 12 Android Future от TrendVision.

TrendVision aMirror 12 Android Future

TrendVision aMirror 12 не так-то просто охарактеризовать как класс гаджетов. Даже весьма емкий термин «комбо-устройство» он явно перерос. Назвать его «андроидным зеркалом заднего вида», конечно, можно, но это не раскрывает всей полноты картины…

Поэтому попробуем сперва обозначить спецификации устройства, а затем – его возможности.

TrendVision aMirror 12 технически представляет собой планшет на базе операционной системы Android, выполненный в формате накладного автомобильного зеркала заднего вида и оптимизированный для использования за рулем. Внутри него находятся:

• Операционная система – Android 8.1.

• Процессор – 4-ядерный Spreadtrum SL8541E 1,4 гГц + графическое ядро Mali-820.

• Оперативная память – 2 Гб.

• Встроенная память – 32 Гб.

• Дисплей – 11 дюймов, сенсорный, емкостный.

• Беспроводные интерфейсы – GSM 3G/4G, Wi-Fi, Bluetooth, FM-трансмиттер.

• GPS/ ГЛОНАСС – выносной модуль.

• Видеорегистратор – встроенная камера FullHD 1920х1080 30fps.

• Парковочная камера – выносная камера HD 1280х720 на кабеле 6 метров.

Теперь что TrendVision aMirror 12 умеет. В его активе такие функции:

• Видеорегистратор с фронтальной камерой FullHD.

• Система предупреждения о сходе с полосы и опасном приближении к идущей впереди машине ADAC (работает на основе фронтальной камеры).

• Парковочная камера заднего вида.

• Навигация с ведением по маршруту.

• GPS/ ГЛОНАСС-информатор о камерах и радарах.

• Система поиска машины CarKeeper, присылающая на смартфон по запросу точное местоположение автомобиля на карте.

• Тач-меню, специально оптимизированное для узкого и широкого дисплея и использования в движении.

• Воспроизведение музыки и видео на дисплее устройства.

• Трансляция подсказок навигации, музыки и звука видео через встроенный динамик или на FM-радиоприемник штатной аудиосистемы автомобиля.

• Поддержка карт памяти до 128 Гб + встроенная память 32 Гб.

• Слот для СИМ-карты мобильного интернета.

• Полноценный интернет-браузер.

• Возможность раздавать интернет в салоне машины с СИМ-карты устройства как с точки доступа.

• Возможность при необходимости принимать Wi-Fi интернет с любого смартфона в салоне авто, включенного в режиме точки доступа.

Это функции, что называется, «из коробки». Однако aMirror 12 – полноценный Android-гаджет, поэтому в нем, разумеется, есть доступ в магазин приложений Google Play, из которого можно скачать и установить массу приложений по вкусу.

Не нравится встроенный Яндекс-Навигатор? Странно, конечно, но пожалуйста – десятки навигационных программ к вашим услугам! Привыкли к какому-то конкретному приложению-информеру, сообщающему о камерах и радарах? Их доступна масса, платных и бесплатных. Не нравится ограниченная поддержка форматов видео у штатного плеера – скачайте любимый мультиформатный проигрыватель. Имеется Bluetooth-OBD2-сканер – поставьте приложение для чтения и сброса ошибок.

Собственно, главное ограничение тут – здравый смысл. Все же aMirror 12 – автомобильный гаджет, тем более – стационарно расположенный над головой. Так что, наверное, программу-ридер для чтения книг, приложение для редактирования фото или софт для онлайн-шопинга на него устанавливать все же неразумно. Хотя опять же – принципиальных ограничений к этому нет.

Конструкция и комплектация

Внешне TrendVision aMirror 12 выглядит достаточно скромно и неброско – это важное и нужное свойство для гаджета, который не всякий осилит каждый вечер перед парковкой во дворе снимать и уносить домой на ночь… Даже установленный на зеркале заднего вида, он практически незаметен снаружи – с одной стороны обычная зеркальная поверхность, с другой – черная, без каких-либо бросающихся в глаза контрастных или блестящих элементов.

В комплектацию устройства входят:

• Модуль питания от бортовой сети автомобиля.

• Камера заднего вида с 6-метровым проводом и комплектом крепления на скотч или саморезы.

• Выносной GPS/ ГЛОНАСС-приемник для навигации, спидометра и удаленного поиска машины.

• Два комплекта силиконовых фиксаторов для крепления aMirror 12 на салонном зеркале заднего вида любого размера.

Гаджет устанавливается на штатное внутрисалонное зеркало автомобиля, несколько превышая по длине большинство штатных зеркал. Соответственно, в выступающей части слева находится модуль камеры видеорегистратора, а справа – динамик озвучки.

Фиксация к зеркалу осуществляется за счет упругих силиконовых стяжек со «ступеньками» регулировки длины. Вместе с TrendVision aMirror 12 поставляется два комплекта стяжек – длинные и короткие (нам потребовались короткие). Установка с помощью упругих стяжек получается очень надежная, исключающая вибрации камеры в отличие от аналогичных устройств, которые крепятся к зеркалам за счет жестких пружинных «лапок».

Чтобы можно было выставить оптимальное положение камеры относительно дороги, объектив выполнен подвижным, на шаровом шарнире:

Для работы многих функций гаджета требуются координаты GPS. Навигация, спидометр, поиск автомобиля, наложение меток скорости на видео с регистратора и т. п. Но поскольку прибор крепится на внутрисалонное зеркало, его корпус оказывается прикрытым металлом крыши автомобиля, как зонтиком! Не сказать, что это полностью перекрывает прием сигналов спутников, но как минимум существенно его ухудшает и увеличивает время холодного старта. Поэтому у TrendVision aMirror 12 GPS/ ГЛОНАСС-приемник выполнен в виде отдельного модуля, подключаемого проводом. Приемник монтируется на простой двусторонний скотч на стекло – обычно в районе шелкографической сетки перед зеркалом. А лишний провод прячется под обшивку потолка. Запас же кабеля нужен, если по каким-то причинам вы решите закрепить GPS на заднем стекле – длины хватает!

У устройства всего одна кнопка, расположенная внизу, на нижней горизонтальной кромке корпуса. Это включение (при удержании) и переход в спящий режим (коротким нажатием) – как у любого смартфона или планшета. Других кнопок на корпусе нет – все управление осуществляется через экран.

Сверху на корпусе расположены два слота – для карты памяти и для СИМ-карты мобильного интернета. Там же находится маленькое круглое гнездо для «джека» задней парковочной камеры, разъем питания и разъем GPS.

Задняя камера может крепиться на двусторонний скотч внутри салона на стекло, а также на саморезы снаружи – на номерную рамку или пластиковый молдинг подсветки номера.

Меню и управление

Меню гаджета не вызовет проблем у любого, кто хорошо знаком со смартфонами и планшетами на Android. Впрочем, и «яблочник» со стажем с ним разберется достаточно быстро. Рабочий стол зеркала упрощен и оптимизирован для облегчения управления в движении (хотя для любых манипуляций все-таки лучше остановиться!) – все функции, нужные водителю в пути, управляются крупными кнопками и огромными иконками: включение камеры, навигации, Bluetooth-Hands Free и т. п. Ну а вспомогательные, не самые необходимые (типа настроек, меню всех установленных приложений и иконок дополнительных приложений) – мелкие. Для их использования уже, конечно, однозначно нужно припарковаться и обеспечить безопасную обстановку.

Штатный «лаунчер» (рабочий стол) TrendVision aMirror 12 выглядит так.

Слева – постоянно активная область переключения камер, крупные кнопки «домой», «на шаг назад» и путь к настройкам, которые у андроид-смартфонов находятся в меню верхней полоски экрана (яркость дисплея, включение беспроводных сетей, точки доступа и т. п.)

Справа – экран идущей видеосъемки регистратора.
В центре – пролистываемая по горизонтали линейка из восьми крупных иконок-плиток, из которых на экране постоянно находятся четыре:

• «Навигация», запускающая предустановленный Яндекс-навигатор с GPS-информатором о камерах и радарах.

• «Камера», нужная для возврата на рабочий стол окошка видеорегистратора, если он свернулся, закрытый другими приложениями.

• «Музыка» запускает предустановленный онлайн-сервис Яндекс-музыка (требуется аккаунт и подписка).

• «Bluetooth» для использования зеркала в качестве хендс-фри.

• «FM» активирует FM-трансмиттер (передатчик), позволяющий транслировать все звуки устройства на салонную аудиосистему через радиоприемник магнитолы.

• «Видео» – интерфейс для просмотра отснятых регистратором роликов.

• «Настройки» – настройки системы.

• «Приложения» – полный список иконок всех установленных приложений, включая Google Play, из которого можно установить и любые дополнительные.

Меню установленных приложений:

При активации какого-либо приложения его окно открывается на месте линейки из иконок-плиток. Возврат к ним осуществляется клавишами «шаг назад» или «домой». Как пример – широкое окно браузера Google Chrome:

Навигация – на весь экран и в тандеме с экраном видеорегистратора. Набирать адрес можно как канонично – вручную, так и с помощью Алисы, что гораздо удобнее! Навигационная программа одновременно реализует и функции GPS-информатора, предупреждающего о камерах, радарах и мобильных засадах. Постоянно и автоматически обновляемая база Яндекса как наиболее развитой и поддерживаемой программы в этом вопросе – вне конкуренции. Хотя, повторимся, ничто не мешает скачать любой иной информатор – например, популярные «MapcamDroid», «CamSam», «Стрелку» и другие.

FM-трансмиттер – отличная и очень удобная функция для вывода звука на штатные колонки аудиосистемы автомобиля (хотя и звук встроенного динамика, дабы быть объективным, весьма громкий и сочный, без «телефонного эффекта»). Для передачи доступна любая частота на выбор во всем диапазоне, от 87,5 до 108 мГц.

Радиопередатчик в aMirror 12 очень мощный, для него даже не обязательно перестраивать приемник на пустую частоту, как это приходится делать при использовании мелких FM-трансмиттеров с флешками, втыкаемыми в прикуриватель. Передатчик в зеркале спокойно и чисто перебивает сигнал станции, будучи настроенным на ту же частоту.

Отдельная фишка – функция ADAS+, обозначенная в окне видеозаписи кнопкой «S». Это система предупреждения о сходе с полосы и об опасном сокращении дистанции до впереди идущей машины. Работает она в интерфейсе камеры видеорегистратора и включается отдельной кнопкой. Кстати, на этом же принципе (с помощью камеры, а не радара) действует система электронных помощников водителя Subaru EyeSight .

ADAS+ в TrendVision aMirror 12 – штука небесполезная и порой действительно помогающая. Но будем откровенны: по эффективности она все же существенно уступает схожим по функционалу системам, устанавливаемым на автомобили штатно. ADAS+ частенько теряет разметку и порой молчит, когда следовало бы оповещать.

Отдельный сервис – функция контроля местоположения и поиска машины удаленно. Для ее использования нужно скачать на свой смартфон из Маркета бесплатное приложении CarKeeper, затем запустить это же приложение на зеркале (на нем оно уже предустановлено) и сфотографировать смартфоном появившийся на экране зеркала QR-код. После этого устройства спариваются, и на экране телефона вы будете видеть местоположение своего авто на карте из любого места. По сути – функция трекера.

В режиме сна экран зеркала гаснет, отображая только часы и дату. В этом режиме поверхность дисплея TrendVision aMirror 12 работает как обычное зеркало, дающее разве что слегка приглушенное изображение – как тонированное. Плюс небольшой красный огонек показывает, что продолжает идти видеозапись.

Настройки видеорегистратора расположены отдельно от общих системных настроек и вызываются из окна видеозаписи. К счастью, ручных установок не слишком много, я бы даже сказал – минимум. Это очень хорошо, поскольку многие производители видеорегистраторов откровенно злоупотребляют их обилием, лишь запутывая пользователя. Дело в том, что в движущемся автомобиле условия съемки (направление на солнце, освещенность, поляризация света и прочее) постоянно меняются, и регулировать их вручную, как правило, нет никакого смысла – разве что если вы долго стоите на месте. Поэтому автоматические настройки большинства параметров – это оптимальное решение для большинства ситуаций.

Качество видеосъемки весьма достойное, тем более с учетом того, что у камеры TrendVision aMirror 12 – не модные сегодня ультра-разрешения, а классическое FullHD. В немалой степени на съемку положительно влияет отсутствие вибраций, которое у многих видеорегистраторов образуется в кронштейне крепления на лобовое стекло. Тут же в роли кронштейна выступает штатное зеркало, и если его «нога» исправна и не разболтана, то жесткость крепления очень высокая.

Дневная съемка:

Ночная съемка:

Подключение

Подключение «андроидного зеркала» чрезвычайно простое, доступное любому автолюбителю, способному заменить лампочку и предохранитель в собственном авто.

Питается гаджет от идущего в комплекте специального преобразователя, делающего из 12-24 вольт бортсети 5 вольт на разъеме miniUSB. Преобразователь подключается к блоку предохранителей в салоне.

В принципе гаджет может питаться и обычного USB-адаптера в прикуриватель со шнуром с соответствующим разъемом, но такое подключение не будет корректным: прибор не сможет автоматически включаться и запускать видеозапись – это придется каждый раз делать вручную, кнопкой на корпусе, что неудобно. Также не будет работать и удаленный поиск местоположения автомобиля, поскольку и спящий режим, и GPS выключаются вместе с зажиганием. Не получится использовать и функцию записи событий на парковке.

А вот с помощью родного шнура питания все работает правильно, поскольку он подключается как к постоянному плюсу, так и к зажиганию. Первый провод обеспечивает работу функций в дежурном режиме, без горящего экрана, а второй – автоматическое пробуждение прибора и начало видеозаписи. Подключить их несложно. Провода питания имеют на концах десятиамперные предохранители (тип «mini»), и их нужно вставить в блок предохранителей вместо двух штатных предохранителей, на одном из которых +12 вольт присутствует всегда, а на втором +12 должны появляться при включении зажигания. Такой способ позволяет запитать прибор без разрезания проводов. Найти же оптимальные точки подключения можно самостоятельно с помощью простейшего автотестера с лампочкой, ну или с этим за несколько минут справится любой автоэлектрик.

Ах, да! – и массу, конечно же, нужно не забыть: ее клемма зажимается под любой болт под торпедо!

Заключительным мероприятием в подключении TrendVision aMirror 12 является подача питания на заднюю парковочную камеру. Из ее кабеля выходит короткий зачищенный на конце проводок в красной изоляции, который необходимо удлинить и подсоединить к плюсу лампы фонаря заднего хода в багажнике. Процедура в целом простая, но, возможно, потребуются некоторые арматурные работы по снятию обшивок в багажнике (необязательно, зависит от конструкции авто) и/или извлечение заднего фонаря в сборе. Опять же эта работа не слишком сложна для рукастого автовладельца, обслуживающего машину самостоятельно, и уж тем более – для любого автоэлектрика-универсала.

Формат «андроидного зеркала», наверное – самый простой путь к получению в любом автомобиле весьма интересного и насыщенного мультимедийно-сервисного функционала, потенциал которого можно расширять в дальнейшем разными полезными приложениями. Плюс немаловажно, что эти вложения в машину – обратимые. В случае использования андроидной мультимедийной магнитолы вам при смене автомобиля придется ее фактически подарить новому владельцу, а зеркало снимается одним движением, и за полчаса без следа демонтируется проводка питания и парковочной камеры. После чего его можно в обратном порядке установить на свежекупленный авто!
