Устройство Т-34-85
“Средний танк Т-34-85 – боевая гусеничная машина с вращающейся башней, обеспечивающей круговой обстрел из пушки и спаренного с ней пулемета” (“Руководство по материальной части и эксплуатации танка Т-34”).
Танк Т-34 сконструирован в соответствии с так называемой классической компоновкой, то есть боевое отделение с башней впереди, моторно-трансмиссионное с ведущими колесами – сзади. Впервые такая компоновка была применена на французском танке “Рено” в 1917 г, но, пожалуй, наиболее четко она воплотилось именно в танках серии БТ и Т-34. Последний в определенной степени унаследовал от БТ общую компоновку, ходовую часть и детали подвески.
Основными частями танка являются: корпус и башня, вооружение, силовая установка, силовая передача (трансмиссия), ходовая часть, электрооборудование и средства связи. Корпус танка сварен из катанных броневых плит. Только верхний кормовой лист крепился болтами к угольникам бортовых и нижнего кормового листов брони и при снятых болтах может откидываться назад на двух петлях, обеспечивая тем самым доступ к силовой установке. Съемной является также крыша над силовой установкой. В верхнем лобовом листе корпуса, установленном под углом 60° к вертикали имеется люк механика-водителя слева и шаровая установка пулемета справа. Верхние бортовые листы корпуса установлены с наклоном 41°. Нижние бортовые листы – вертикальные. В каждом имеется 4 отверстия для прохода осей балансиров опорных катков, одно отверстие для кронштейна осей балансира переднего опорного катка и 4 выреза для цапфа балансиров второго-пятого катков.
Днище корпуса состоит из двух и четырех (в зависимости от заводских различий) листов, сваренных встык с накладками. Спереди справа в днище перед сиденьем пулеметчика имеется люк запасного выхода, через который в аварийном случае экипаж может покинуть машину. В днище прорезаны также люки и лючки для слива топлива из бортовых баков, слива масла из двигателя и КП и т.д.
Внутри корпус танка имеет 4 отделения. Спереди – отделение управления, в котором размещаются механик-водитель и стрелок-пулеметчик, рычаги и педали приводов управления, контрольно-измерительные приборы. За отделением управления находится боевое отделение с башней, в которой размещаются остальные члены экипажа – командир, наводчик и заряжающий. Съемная стальная перегородка отделяет боевое отделение от отделения силовой установки (СУ), посередине которого на постаменте установлен двигатель. По сторонам двигателя размещены водяные радиаторы, два масляных бака и четыре аккумуляторные батареи. В крыше над СУ вырезан люк с броневой крышкой для доступа к двигателю, а по бокам его продолговатые воздухопритоки, прикрытые броневыми жалюзи.
В корме за перегородкой находится отделение силовой передачи, в котором размещены главный фрикцион, КН, бортовые фрикционы с тормозами и бортовые редукторы, а кроме того, электростартер, два топливных бака и два воздухоочистителя. В крыше над отделением силовой передачи имеется прямоугольный люк-воздухоотвод, закрытый металлической сеткой, под которой расположены регулируемые броневые жалюзи. Верхний кормовой лист снабжен круглым люком с броневой крышкой, откидывающейся на петлях, обычно фиксируемой болтами к фланцу броневого листа. В том же листе имеются два броневых колпака, прикрывающих выхлопные трубы, а также два кронштейна для крепления дымовых шашек.
Основным вооружением танка первоначально была 76-мм полуавтоматическая пушка Л-11 образца 1939 года с вертикальным клиновым затвором. В 1941 г она была заменена пушками того же калибра Ф-32 и Ф-34 образца 1940 г. Позже Т-34-85 получил 85-мм пушку, сначала модели Д-5Т, а потом ЗИС-С- 53. Благодаря вращению башни, пушка и спаренный пулемет имели круговой обстрел. В вертикальной плоскости угол возвышения пушки и пулемета 22°. При угле снижения 5° непоражаемое (мертвое) пространство на земле для пушки и спаренного пулемета составляет 23 м. Высота линии огня пушки 202 см. Лобовой пулемет имел горизонтальный угол обстрела по 12° влево и вправо, угол снижения 6° (мертвое пространство 13 м), угол возвышения 16°. Опытный экипаж при стрельбе с места в состоянии делать в минуту 7-8 прицельных выстрелов из пушки. С помощью телескопического прицела ТШ-16 можно было вести огонь прямой наводкой на расстояние до 3800 м, а при помощи бокового уровня и угломерного круга непрямой наводкой (например, с закрытых позиций) на дальность 13600 м. Дальность прямого выстрела при высоте цели 2 м бронебойным снарядом составляет 900 м. Вращение башни осуществляется механизмом поворота с ручным и электрическим приводом. Он расположен слева от пушки на стенке башни. Максимальная скорость вращения башни от электродвигателя – 25-30 гр/сек. При работе вручную на один поворот маховика башня поворачивается на 0,9°. Вертикальная наводка осуществляется вручную с помощью секторного подъемного механизма, который также расположен слева от пушки. Выстрел из пушки можно осуществить механическим или электроспуском.
Компоновка танка Т-34-85
Ходовая часть, характерная для Т-34 выпуска 1942-43 гг. с сочетанием опорных катков с обрезинкой и без нее.
Узел подвески переднего опорного катка
Схема размещения топливных баков в Т-34. Передние четыре бака находились при этом в боевом отделении.
Установка пушки ЗИС-С-53 в башне Т-34-85
Траки Т-34 – обычные (слева) и уширенные.
Внешне башни Т-34-85 отличались не только формой, но и линией литьевого шва, как на этой довольно редкой башне, где линия шва прямая и проходит почти по середине башни.
На этой башне Т-34-85 позднего выпуска есть заметный наклонный литьевой шов. Грибки вентиляторов разнесены по башне.
Этот тип башни Т-34-85 отличался грубой формой поверхности – результат другой технологии литья. Катки уже от танка Т-54.
Внутренний вид на башню танка Т-34-85
1 – сиденье заряжающего, 2 – сиденье наводчика, 3 – механизм поворота башни, 4 – погон башни, 5 – амбразура для стрельбы из личного оружия, 6 – кнопка включения подсветки угломера, 7 – щиток башенного оборудования, 8 – прибор наблюдения МК-4, 9 – прицел ТШ-16, 10 – щиток освещения прицела, 11 – пушка, 12 – плафон освещения башни, 13 – пулемет ДТМ, 14 – магазин пулеметных дисков, 15 – стопор походного положения башни.
Боекомплект пушки состоит из 55-60 унитарных выстрелов, в зависимости от серии выпуска машин. На 60 выстрелов обычно приходилось 39 с осколочно-фугасной гранатой, 15 с бронебойно-трассирующими и 6 с подкалиберными снарядами. Размещен боекомплект следующим образом: основная уклада из 16 (в некоторых машинах – 12) выстрелов находится в кормовой нише башни и на стеллажах. На правом борту башни в хомутиках находятся 4 выстрела, а 5 по стенками боевого отделения, стоймя. Остальные выстрелы уложены в шести ящиках, размещенных на днище боевого отделения. К пулеметам имелся 31 магазин по 63 патрона. Кроме основного боекомплекта танкисты часто брали еще патроны в коробках. Вооружение танкистов дополняли пистолеты, ППШ и 20 гранат Ф-1.
На крыше башни установлены 3 зеркальных перископических прибора наблюдения МК-4: у командира (на неоткидывающейся части крыши командирской башенки), наводчика и заряжающего. Этот прибор, разработанный польским капитаном Р.Гундляхом, в начале войны был принят под упомянутым обозначением в английской армии. Он позволяет вести наблюдение как вперед, так и назад, не изменяя положения головы наблюдателя, а лишь перемещая призму. Прибор монтируется и вращается в обойме, защищенной бронированным колпаком. Он может также качаться вокруг горизонтальной оси, что позволяет увеличить угол вертикального обзора. Командирская башенка литая, имела вращающуюся на шарикоподшипниках крышу с откидным люком. В стенках башенки прорезаны 5 горизонтальных смотровых щелей, защищенных стеклоблоками. Сама башня также литая, шестигранной формы в плане с наклонными боковыми стенками. В передней ее стенке вырезана амбразура для установки пушки, прикрывающаяся качающейся бронировкой.
Вид на место водителя и стрелка-радиста (Т-34-76). На Т-34-85 радиостанция переместилась в башню, а ее место заняли пулеметные диски и укладка снарядов (см. рис. внизу)
Вид на отделение управления танка Т-34-85
I – сиденье пулеметчика, 2 – укладка пулеметных дисков, 3 – запасной люк, 4 – кулиса, 5 – педаль и рукоятка подачи топлива, 6 – педаль тормоза, 7 – фиксатор педали тормоза, 8 – педаль главного фрикциона, 9 -сиденье механика-водителя, 10 – огнетушитель, 11- воздухораспределительный кран, 12 – шприц-насос, 13 – воздушный кран, 14 – щиток электроприборов, 15 – кран-редуктор, 16 – реле-регулятор, 17 – уравновешивающий механизм крышки люка, 18 – кнопка стартера, 19 – тахометр, 20 -спидометр, 21 – рычаги управления, 22 – ручной воздушный насос, 23 -баллоны со сжатым воздухом, 24 – щиток контрольных приборов, 25 – аппарат ТПУ, 26 – шаровая установка лобового пулемета.
В крыше башни имеется семь отверстий: справа круглый люк для посадки заряжающего, два вентиляционных отверстия (на некоторых машинах – одно), прикрытых броневыми колпаками, вырез для вывода гнезда антенны, люк для командирской башенки и два лючка под головки перископов командира орудия и заряжающего.
Силовая передача (СП) – это набор агрегатов, предназначенных для передачи крутящего момента от коленчатого вала двигателя к ведущим колесам для изменения скорости танка и тяговых усилий в большем диапазоне, чем это позволяет сделать двигатель. Главный фрикцион (ГФ) осуществляет плавную передачу нагрузки на двигатель при трогании танка с места, при резких изменениях числа оборотов коленчатого вала двигателя и скорости движения танка. Он же отключает двигатель от КП при переключении скоростей. ГФ представляет собой многодисковую (по 11 ведущих и ведомых дисков) включающуюся муфту сухого трения стали по стали. Включение или выключение ГФ осуществляется приводом управления, для чего водителю необходимо приложить на рычаги усилие до 25 кг.
Вид со стороны башни на силовое отделение Т-34-76
Трансмиссия Т-34 – хорошо видны стартер, тяги управления, баки.
Демонтаж трансмиссии на Т-34-85
Зубчатой муфтой ГФ соединяется с КП. Она предназначена для изменения тягового усилия на ведущих колесах и изменения скорости движения, а также для движения задним ходом при постоянном числе оборотов и неизменном направлении вращения коленчатого вала двигателя и, наконец, для отсоединения двигателя от СП при его запуске и работе на холостом ходу. КП – механическая, треххордовая, пятискоростная, имеет пять передач вперед и одну – назад. Передачи переключаются приводом управления, состоящим из кулисы, продольных тяг и вертикальных валиков с рычажками. Для того, чтобы танк мог повернуться, необходимо затормозить ту гусеницу, в сторону которой осуществляется поворот. Для отключения ведущих колес гусениц от главного вала КП служат бортовые фрикционы (БФ) сухого трения (также сталь по стали), имеющие от 17 до 21 ведущих и от 18 до 22 ведомых дисков в зависимости от толщины. БФ устанавливаются на концах главного вала КП. Выключение осуществляется приводом из отделения управления, для чего механику-водителю необходимо приложить на рукоятку соответствующего рычага усилие до 20 кг. На ведомых барабанах БФ установлены плавающие ленточные тормоза. Они приводятся в действие также с помощью приводов из отделения управления, для чего по бокам сидения механика-водителя имеются левый и правый рычаги управления. К тормозам подведены также ножные приводы для одновременного затягивания обеих тормозных лент без выключения БФ. Перед этим, правда, выключается ГФ или переключается КП в нейтральное положение. И, наконец, между бортовыми фрикционами и ведущими колесами располагаются бортовые редукторы, состоящие из пары цилиндрических шестерен. Редукторы увеличивают тяговое усилие на ведущих колесах, позволяя снизить частоту вращения ведущего колеса и тем самым повысить крутящий момент на нем. По сути дела, бортовая передача – это одноступенчатый понижающий редуктор.
К ходовой части танка относят гусеничный движитель и подвеску. Именно этот движитель и обеспечивает танку высокую проходимость на местности. Состоит он из двух гусеничных цепей, двух ведущих, двух направляющих колес и 10 опорных катков. Гусеничная цепь – мелкозвенчатая, состоит из 72 траков, половина из которых с направляющими гребнями, шаг трака – 172, а ширина – 500 мм. Траки соединяются пальцами через проушины. Весит одна такая гусеница 1070 кг. Ведущие колеса (литые или со штампованными дисками) двухдисковые установлены на ведомых валах бортовых редукторов и служат для перематывания гусеницы. Между дисками на осях расположены 6 роликов, которые и перетаскивают гребни траков, а, следовательно, и всю гусеницу. Литые направляющие колеса переднего расположения служат не только для направления гусеницы, но и для ее натяжения. Натяжение осуществляется перемещением направляющего колеса на кривошипе. Дело в том, что по мере эксплуатации общая длина гусеницы увеличивается. Для обеспечения ее постоянного натяжения и служит направляющее колесо. В случае большого износа гусеницы допускается уменьшение количества траков в ней на два.
Основное электрооборудование и средства связи Т-34-85
Подвеска танка Т-34 независимая с цилиндрическими винтовыми пружинами, причем подвеска переднего катка – двойная пружина – расположена вертикально внутри носовой части корпуса и ограждена щитками. Подвески остальных катков расположены наклонно внутри корпуса танка в специальных шахтах. Опорные катки устанавливаются на подшипниках на осях, запресованных в балансиры. Каток двойной с резиновой шиной. Между дисками катков как раз и проходят гребни траков. В ходе производства Т-34 применялись несколько типов опорных катков с внешней обрезинкой. С весны 1942 г в целях экономии дефицитной резины применялись катки с внутренней амортизацией (впрочем, это продолжалось не долго). Резиновый амортизатор ставился на подшипники на осях балансира. Экономия, впрочем, была “липовая” – внутренние амортизаторы очень быстро выходили из строя.
Электрооборудование танка включало источники и потребители электроэнергии. К последним относятся: электростартер, электродвигатель поворота башни, вентиляторы, электроспуск пушки и спаренного пулемета, электродвигатели подогревателя (устанавливался уже после войны) и маслозакачивающего насоса, приборы освещения и сигнализации, обогреватель прицела, радиостанция, танковое переговорное устройство и т.п. Источниками электроэнергии являются: генератор постоянного тока, установленный справа от двигателя, и четыре аккумуляторные батареи, установленные попарно по обеим сторонам двигателя. Общее напряжение батареи 24 в, такое же напряжение дает и генератор. Мощность его 1000 Вт.
Радиостанция 9РС предназначена для двухсторонней радиосвязи между танками или другими объектами. Станция телефонно-телеграфная, дальность ее действия зависит от времени суток и времени года. Наибольшая она при работе телефоном на четырехметровую штыревую антенну зимой днем: 15 км в движении и до 20 км на стоянке. Ночью, особенно летом, возрастает уровень помех и дальность связи падает до 7 и 9 км соответственно. При работе телеграфом дальность возрастает в 1,5-2 раза. При использовании укороченной антенны она, естественно, меньше. Радиостанция 9РС работает на передачу только телефоном, а на прием телефоном и телеграфом. Приемо-передатчик с блоком питания крепится кронштейнами к левому и заднему листам башни слева и сзади от сиденья командира. С 1952 г при капитальном ремонте вместо радиостанции 9PC устанавливалась радиостанция 10РТ-26Э, которая работает телеграфом также и на передачу.
Танковое переговорное устройство ТПУ-З-БИС-Ф (с 1952 г замененное на ТПУ-47) состояло из трех аппаратов – для наводчика, командира танка и механика-водителя.
Предназначено оно для связи между ними, а для командира и наводчика через радиостанцию и с внешними корреспондентами.
Внутри танка крепятся два ручных углекислотных огнетушителя. Комплект же запасных частей, инструментов и принадлежностей размещаются как внутри, так и снаружи. К нему относятся – брезент, буксирный трос, ящик с орудийным ЗИП, по два запасных трака – с гребнем и без него, пальцы траков гусениц, шанцевый инструмент и т.д. На корме танка уже после войны устанавливались две дымовые шашки БДШ.
Несколько слов о работе членов экипажа. Механик-водитель размещается на регулируемом по высоте сиденье. Перед ним в верхнем лобовом листе имеется люк, закрываемый броневой крышкой. В крышке установлены два неподвижных перископа. Для того, чтобы иметь больший угол горизонтального обзора, призмы перископов расположены под углом к продольной оси танка. Снизу призмы закрыты защитным стеклом – благодаря ему осколки поврежденной призмы не поранят глаза водителя. После войны над защитным стеклом и на внутренней поверхности брони над перископами ставили мягкие налобники, защищающие голову механика- водителя от ушибов.
Установка пулемета ДТ в лобовом листе корпуса
Перед механиком-водителем находятся следующие механизмы и приборы: левый и правый рычаги управления, правее правого рычага – кулиса коробки передач, чуть левее, внизу – рукоятка ручной подачи топлива. Далее влево – педаль подачи топлива, педаль тормозов с защелкой. Под левой ногой водителя – педаль ГФ. На внутренней части лобового броневого листа ниже люка расположен щиток с контрольными приборами. А еще ниже – два баллона со сжатым воздухом для воздушного запуска двигателя. Слева на бортовой стенке щиток электроприборов, кнопка стартера, тахометр (показывает число оборотов двигателя) и спидометр. Ниже их – огнетушитель и пр.
Справа от механика-водителя размещается пулеметчик. Он ведет огонь из лобового пулемета марки ДТ (после войны сменен на ДТМ). Пулемет вставлен в шар, который крепится в специальном гнезде в верхнем лобовом листе корпуса. Пулеметчик использует телескопический прицел ППУ-Х-Т. Стрельба ведется короткими очередями (2-7 выстрелов) на расстоянии 600-800 м только по групповым живым целям. Пулемет имеет автоматику с использованием энергии отводимых пороховых газов. Чтобы не допускать загазованности внутри танка, пулемет установлен так, что отверстие газового поршня вынесено наружу под подвижный броневой щиток. Пулемет не имеет приклада. Стрельба ведется нажатием на спусковой крючек.
В башне слева от пушки находится регулируемое по высоте сиденье наводчика. Задача наводчика вполне определенная: получив целеуказание от командира или выбрав цель самостоятельно, обеспечить наводку пушки и спаренного пулемета на цель, произвести выстрел с помощью либо спускового механизма, либо электроспуска. В его распоряжении имеются перископический прицел ТШ-16 с четырехкратным увеличением и полем зрения 16°. Прицел служит также для определения расстояния до цели и наблюдения за полем боя. В поле зрения прицела четыре дистанционные шкалы (для разных типов снарядов пушки и для спаренного пулемета) и шкала боковых поправок. Последняя служит для прицеливания по фронтально движущейся цели. Для стрельбы с закрытых позиций непрямой наводкой наводчик пользуется боковым уровнем, который крепится на левом щите ограждения пушки. Наводит же пушку и спаренный пулемет на цель он с помощью механизма поворота башни и подъемного механизма пушки. Маховик подъемного механизма находится перед наводчиком. На рукоятке маховика находится рычаг электроспуска пушки и спаренного пулемета. Ручной спуск крепится на щите ограждения пушки перед боковым уровнем.
Командир на своем сиденье размещается за наводчиком, слева от пушки. Для удобства наблюдения ему служат командирская башенка и описанные выше приборы наблюдения. Задачи командира: наблюдение за полем боя, целеуказание наводчику, работа на радиостанции и руководство действиями экипажа.
Справа от пушки располагается заряжающий. В его обязанности входят: выбор по указанию командира типа выстрела, заряжание пушки, перезарядка спаренного пулемета, а также наблюдение за полем боя. Сиденье, которым он пользуется вне боевой обстановки, подвешено на трех ремнях. Два из них крепятся к погону башни, а третий к люльке пушки. Изменяя положение ремней, можно отрегулировать сиденье по высоте. В бою заряжающий работает, стоя на крышках ящиков с боеукладкой на днище танка. При перебросе пушки с одного борта на другой он должен ловко следовать за или перед казенником, при этом ему мешают валяющиеся на дне стрелянные гильзы. Отсутствие вращающегося полика (хотя бы такого, который был на нашем Т-28) – существенный недостаток Т-34. Рядом с сиденьем заряжающего в одном из захватов шариковой опоры башни смонтирован стопор для фиксации башни в походном положении. Если башню не фиксировать, то тряска и толчки машины на марше привел бы к быстрому изнашиванию механизма опоры, а, следовательно, к увеличению люфта механизма поворота башни.
Танк Т-34: подробности внутреннего устройства
Советский танк Т-34 в сознании всех жителей стран, образовавшихся на территории бывшего Советского Союза, неразрывно связан с Великой Отечественной войной. Этот танк являлся непременным участником практически всех значимых сражений. Его появление на поле боя даже в первые, самые тяжёлые для СССР годы войны, почти всегда становилось для вражеских войск большой проблемой и наносило им потери.
Танки Т-34 многим знакомы «вживую», они в качестве памятников установлены во множестве населённых пунктов, причём не только по всей России или Беларуси, но и в целом ряде других стран, включая даже Германию, Польшу и Эстонию. Внешний облик «тридцатьчетвёрки» стал одним из наиболее узнаваемых символов Победы.
Но даже при столь широкой известности Т-34, постоянно подпитываемой фильмами и публикациями на тему Великой Отечественной войны, множество людей затрудняется точно сказать, как именно устроен этот танк внутри, сколько человек составлял его экипаж и как распределялись функции каждого из танкистов в бою.
Внутреннее устройство танка Т-34
Внутреннее пространство кабины танка Т-34 делилось на две части. В средней части корпуса, непосредственно под башней, находилось боевое отделение, а впереди него было размещено отделение управления.
«Тридцатьчетвёрки», действовавшие на фронте в начале и в конце войны, сильно различались между собой как снаружи, так и изнутри. С весны 1944 года в войска начали поступать танки Т-34-85 с заметно увеличенной в размерах башней, в которой устанавливалась 85-миллиметровая пушка взамен прежней калибром 76 мм.
Танки Т-34-76, на долю которых пришёлся самый трудный период войны, сохранились к настоящему времени в считанных количествах, хотя реставраторы смогли весьма достоверно восстановить не один такой танк. Но следует помнить, что в подавляющем большинстве фильмов о Великой Отечественной войне, невзирая на показываемый её период, фигурируют именно Т-34-85.
Экипаж и его взаимодействие
Экипаж танка Т-34 в начальный период войны насчитывал 4 человека: по двое а каждом из отделений. В танках Т-34-85 он увеличился до 5 человек: более просторная башня позволила добавить в состав экипажа наводчика, функцию которого ранее выполнял командир танка.
Место командира
Командир четырёхместного танка Т-34-76 управлял стрельбой самостоятельно, и лишь после модернизации танка смог сосредоточиться на наблюдении за внешней обстановкой и руководстве действиями экипажа. Его место в более просторной по сравнению с прежними танками башне Т-34-85 располагалось за спиной наводчика чуть ближе к центру.
Командирская башенка Т-34-85 находилась над сиденьем командира на крыше башни. В её боковых стенках имелось пять смотровых щелей с защитными стеклами, обеспечивавшими круговой обзор при неподвижной башне.
Место наводчика
Наводчик Т-34-85 в то время часто именовался «командиром орудия». Его место в башне располагалось с левой стороны.
Пушка со спаренным пулемётом Т-34 наводилась на цель вращением ручек на маховиках, приводивших в действие механизм поворота башни и перемещения орудия в вертикальной плоскости. На фотографии первый из маховиков (белого цвета) слева и чуть выше.
Место заряжающего
Заряжающий располагался справа от казённика пушки. Вес подаваемых им в казённик 85-миллиметровой пушки боеприпасов составлял от 5,4 кг для подкалиберного до 9,5 кг для осколочно-фугасного снаряда.
Место механика-водителя
Сиденье механика-водителя находилось в отделении управления спереди слева. Доступ к нему мог производиться также через бронированный люк в лобовой части корпуса.
Для управления движением танка применялось три рычага и три педали. Два рычага служили для выполнения танком поворотов, временно блокируя движение гусениц с нужной стороны. Ещё один рычаг переключал передачи 5-ступенчатой КПП. Педали управления танком Т-34 при нажатии приводили в действие впрыск топлива, сцепление и тормоз.
Место стрелка-радиста (пулемётчика)
В восстановленном реставраторами Т-34-76 рация размещена на её штатном месте — справа по борту кабины. Хотя в первые два года войны советские танки редко оборудовали радиосвязью.
Фото и видео
Видео-экскурсий по внутреннему устройству Т-34 существует довольно много.
Некоторые из них:
Боекомплект, ремонтный комплект, огнетушители
Штатный боекомплект танка Т-34 составлял от 56 до 60 снарядов, в зависимости от их типов. Снаряды размещались в креплениях на стенах кабины, в стеллажной укладке башни и в ящиках над днищем. Под 7,62-мм патроны имелось 30 магазинов, гнёзда для которых также рассредоточены в нескольких местах.
На этом Т-34 фото показывает один из двух огнетушителей, размещённых по бортам корпуса танка. Ручные огнетушители тех времён были крайне неэффективны, с 1944 года в Т-34 их сменила автоматическая противопожарная система на основе стационарных углекислотных огнетушителей.
Танк т-34: подробности внутреннего устройства
Первые танки не были образцом комфорта. Как говорил один из командиров английского танка Первой Мировой, бывший моряк, — такой танк на ходу качало, как боевой катер в шторм. Тем более что во время боя температура внутри поднималась до 50, а иногда и 70 градусов по Цельсию, поэтому тепловой удар и галлюцинации преследовали экипажи на каждом шагу. Да и окошки для наблюдения часто разбивались, и ранили танкистам глаза осколками.
Связь осуществлялась тоже специфически — для нее в танках держали клетки с почтовыми голубями, правда птицы часто умирали от жары, и тогда использовали гонцов-пехотинцев, что конечно было очень неудобно и опасно.
Само название «танк» появилось из-за того, что разработка боевой машины велась в обстановке строжайшей секретности, и по железным дорогам технику перевозили под видом самодвижущихся топливных баков, предназначенных для русской армии
На них даже писали кириллицей, правда с ошибкой «осторожно Петрограа». Одним из первоначальных названий для боевых машин был «water carrier» — «резервуар для воды» или «водовоз», что полностью отражало маскировочную легенду
Но тут выяснилось, что аббревиатура «WC» в английском языке соответствует общеупотребимому выражению «water closet» — то есть туалет с водяным смывом.
Сидеть в кабинете под такой вывеской и постоянно отбиваться от желающих облегчиться никто не хотел, и тогда появилось слово «tank» (бак).
Снаружи и внутри
Помните, каково это – сидеть в эконом-классе самолета между двумя соседними пассажирами? Вот в Т-34 было еще хуже. Каким бы легендарным ни был Т-34, кроме этого он был и максимально некомфортным для людей. Внутреннее пространство кабины «тридцатьчетверки» делилось на две части: одна – для атаки и вторая – для управления машиной. Боевая часть располагалась под башней – в ней сидели заряжающий и командир, а впереди них, практически «в носу» танка, умещались механик-водитель и стрелок-радист. Командир танка был вынужден делать несколько дел одновременно – он управлял орудием, наводил прицел, следил за внешней обстановкой на поле боя и руководил действиями всего экипажа. Места в кабине танка не хватало, все ютились в тесноте и не могли эффективно управлять машиной. А ведь позже танк стал и вовсе пятиместным: чтобы освободить командира от части задач, к экипажу присоединился наводчик.
Танки, построенные на разных заводах и в разные периоды войны, могли отличаться в деталях, но основа всегда была одна: броневой корпус, ходовая гусеничная часть, средства вооружения и двигатель. Чтобы обеспечить прочную противоснарядную защиту танка, его покрывали стальными плитами толщиной 45 мм в лобовой части и 40 мм в кормовой. Крыша над моторно-трансмиссионным отделением имела 16 мм в толщину, а над подбашенной коробкой – 20 мм. Дно танка в разных местах было от 13 до 40 мм. На многих корпусах остались послания: солдаты выцарапывали свои инициалы или памятные слова. По бокам танка располагались топливные баки, спереди приварены клаксон и фара, а сзади – трансмиссия, выхлопные трубы и буксировочные крюки. Чтобы что-то отремонтировать, сначала приходилось справиться с задачей «открыть люк» – они были плотно завинчены на болты или закрыты на штыри.
Башня танка могла быть разной – это также зависело от производителя и года выпуска, но она всегда была двухместной. В начале производства башню сваривали из нескольких плит и листов, а к концу 1940 года начали отливать целиком. С начала 1942-го башня стала шире, объемнее и немного изменила форму, став похожей на шестиугольник, из-за чего ее прозвали «шестигранником» или «гайкой». Несмотря на увеличение пространства, она все еще была довольно тесной для двух человек. Ведь кроме людей, в ней хранились все вооружение, приборы наблюдения и прицела, механизм поворота башни, часть боекомплекта, радиостанция и аппараты ТПУ (танковое переговорное устройство). По бокам башни были отверстия для стрельбы из личного оружия и щеколды для обзора – кроме того что солдаты атаковали танковой пушкой, они еще должны были стрелять из своих автоматов. Случалось, что командир танка просто-напросто не мог воспользоваться нужными ему приборами, поскольку возможности до них дотянуться не было. В итоге страдали управляемость танка и слаженность действий экипажа.
В не боевое время командир наблюдал за обстановкой, полностью высунувшись из верхнего люка наружу.
В наше время у любого возникнет резонный вопрос: «Почему все сделали так неудобно и не для людей?» Сейчас проблемы стесненности кажутся легко разрешимыми – просто сделайте танк пошире, но в условиях вынужденного наращивания объемов производства это было невозможно. Все новшества (улучшение эргономики и параметров башни) требовали серьезных изменений в конструкции, и сделать это, не останавливая производство, можно было только поэтапно. Так, например, и поступили с башней, когда в 1942 году изменили ее форму на шестигранную.
Экипаж и его взаимодействие
Экипаж танка Т-34 в начальный период войны насчитывал 4 человека: по двое а каждом из отделений. В танках Т-34-85 он увеличился до 5 человек: более просторная башня позволила добавить в состав экипажа наводчика, функцию которого ранее выполнял командир танка.
Общий вид на боевое отделение с места командира танка. Слева — прицел пушки и механизмы, управляющие поворотом башни и вертикальной наводки. Справа от казённой части орудия видны магазины для спаренного пулемёта ДТ калибра 7,62 мм
Общий вид на место командира в Т-34-85. В таких танках радиостанция располагалась в башне, слева от места командира
Место командира
Командир четырёхместного танка Т-34-76 управлял стрельбой самостоятельно, и лишь после модернизации танка смог сосредоточиться на наблюдении за внешней обстановкой и руководстве действиями экипажа. Его место в более просторной по сравнению с прежними танками башне Т-34-85 располагалось за спиной наводчика чуть ближе к центру.
Для обзора поля боя на Т-34 использовалось наблюдательное устройство МК-4
Командирская башенка Т-34-85 находилась над сиденьем командира на крыше башни. В её боковых стенках имелось пять смотровых щелей с защитными стеклами, обеспечивавшими круговой обзор при неподвижной башне.
Место наводчика
Наводчик Т-34-85 в то время часто именовался «командиром орудия». Его место в башне располагалось с левой стороны.
Вид на место наводчика
Пушка со спаренным пулемётом Т-34 наводилась на цель вращением ручек на маховиках, приводивших в действие механизм поворота башни и перемещения орудия в вертикальной плоскости. На фотографии первый из маховиков (белого цвета) слева и чуть выше.
Перископический прицел наводчика Т-34 обеспечивал четырёхкратное увеличение
Место заряжающего
Заряжающий располагался справа от казённика пушки. Вес подаваемых им в казённик 85-миллиметровой пушки боеприпасов составлял от 5,4 кг для подкалиберного до 9,5 кг для осколочно-фугасного снаряда.
Вид с места заряжающего Т-34
Место механика-водителя
Сиденье механика-водителя находилось в отделении управления спереди слева. Доступ к нему мог производиться также через бронированный люк в лобовой части корпуса.
Вид на место механика-водителя
Для управления движением танка применялось три рычага и три педали. Два рычага служили для выполнения танком поворотов, временно блокируя движение гусениц с нужной стороны. Ещё один рычаг переключал передачи 5-ступенчатой КПП. Педали управления танком Т-34 при нажатии приводили в действие впрыск топлива, сцепление и тормоз.
Приборная панель механика-водителя Т-34
Место стрелка-радиста (пулемётчика)
Перед местом стрелка-радиста располагались стеллажи с магазинами для так называемого «курсового» пулемёта ДТ калибра 7,62 мм
В восстановленном реставраторами Т-34-76 рация размещена на её штатном месте — справа по борту кабины. Хотя в первые два года войны советские танки редко оборудовали радиосвязью.
Битва при Сомме и дебют английских танков
Что же представлял из себя Большой Вилли? Это был тридцатитонный стальной ящик на ромбовидных гусеницах, длинной в восемь и высотой в два с половиной метра. Он не имел привычной нам вращающейся башни, так как считалось, что она сделает танк слишком заметным, поэтому вооружение было установлено в спонсонах по бортам машины.
Первые английские танки разделялись на «самцов» и «самок». «Самцы» имели две 57-мм пушки, «самки» же — только пулеметы. Броня была противопульной, доходила до десяти миллиметров. Ну, а скорость танк развивал просто «гоночную» — 6,4 км в час по шоссе.
Но и неповоротливость, и малая броня не помешали танкам до смерти напугать немецких солдат в битве при Сомме 15 сентября 1916 года, когда 32 боевые машины атаковали вражеские укрепления, разрывая колючую проволоку, ужасно грохоча, и расстреливая солдат противника из пушек и пулеметов.
Хотя тут же выяснились и минусы быстрого введения танков в эксплуатацию — ведь изначально их было 49, но 17 сломалось еще до начала битвы. А из 32, ушедших в атаку, 5 застряло в болоте, а 9 просто сломалось без участия противника. Тем не менее, дебют посчитали отличным, и всего за время войны было создано 3177 танков Mark различных модификаций.
Пашинян заявил, что экс-глава Генштаба не давал ему совет остановить войну в Карабахе
ТТХ M4 Sherman
Как обычно, начинать анализ параметров танка мы будет с того, что наш американец является обладателем стандартного по меркам сверстников запаса прочности, но в то же время у M4 Sherman обзор изначально равен 370 метрам, что значительно лучше, чем у большинства СТ-5.
Ситуация с живучесть у нашего американца спорная. В первую очередь хочется отметить тот факт, что машина имеет большие и высокие габариты, то есть попасть по M4 Sherman WoT не такая уж сложная задача, да и светимся мы на весьма приличных расстояниях.
Если говорить о броне, она есть, но только когда мы вверху списка. Номинально у данного аппарата бронирование слабое, однако, во лбу корпуса весь ВЛД имеет неплохой наклон, что позволяет 50-миллиметровой бронеплите достигать даже 120 миллиметров в самом толстом месте. Если вы еще довернете корпус, что у M4 Sherman характеристики бронирования еще немного возрастут, что позволит отбивать некоторые снаряды одноклассников, но от техники 6-7 уровней не защитит.
Башня в лобовой проекции тоже способна удивлять. Тут есть большая 90-миллиметровая маска орудия, да и щеки у M4 Sherman World of Tanks за счет приятных скосов достегают около 120 миллиметров приведенки. Все это тоже не дает гарантированных рикошетов или непробитий, но иногда может спасать.
А вот о боковой проекции ничего хорошего сказать не получится. С бортов M4 Sherman танк защищен крайне слабо, поворачиваться к врагу нельзя, как и слишком сильно доворачивать корпус.
Что же касается подвижности, она у нас неплохая и нехорошая – средняя. Тут следует отметить, что M4 Sherman WoT имеет достойную максимальную скорость, динамику и маневренность, но сильно динамичным или резвым его не назовешь.
Танки 1945–1965 гг.
После войны развитие боевой техники определялось противостоянием стран Североатлантического альянса (НАТО) во главе с США и стран Варшавского договора во главе с СССР в «холодной войне». Обе стороны имели ядерное оружие. Учения в США и в СССР показали, что в зонах ядерного поражения лучше всего действуют танки. Их броня, герметизированные корпуса и фильтровентиляционные системы частично защищали экипажи от радиации и других последствий ядерного взрыва. Это окончательно утвердило танки как главное оружие сухопутных войск.
Последние представители семейства тяжелых танков ИС («Иосиф Сталин») повоевать не успели. ИС-4 почти сразу отправили в резерв, а потом и вовсе сняли с вооружения. А вот средний танк Т-54 (1946 г.) оказался удачливее, его модификации служат и сегодня. Также удержались в строю британский «Центурион» A41, разработка которого началась в 1943 г., и американский М-48 «Паттон». А вот французы, которые после освобождения от немецкой оккупации продолжили «доводить до ума» разработки конца 1930-х гг., успеха не добились.
Тяжелый танк ИС-4. СССР. 1947–1951 гг
В 1953 г. на вооружение Советской армии был принят тяжелый танк Т-10, а еще через пять лет – средний танк Т-55, созданный на основе Т-54. Эти два танка стали последними в своих классах. После этого танкостроители и военные пришли к концепции основного или основного боевого танка (ОБТ), который заменил и средние, и тяжелые машины.
В Советской армии первым основным танком стал Т-62, разработанный на базе Т-55. «Шестьдесят второй» также стал первым в мире серийным гладкоствольным танком – его вооружили 115-мм пушкой 2А20. Несмотря на то что Т-62 считался не слишком удачным, его «тираж» только в СССР составил 20 000 штук, а еще его выпускали в Чехословакии и Северной Корее.
Основной танк Т-62. СССР. 1961–1975 гг.
Танки периода Второй мировой войны не умели стрелять с хода – вероятность попадания при этом была всего 3%. Чтобы выстрелить, танку нужно было остановиться, а это превращало его в неподвижную мишень. Еще в военное время появились первые образцы стабилизированных танковых пушек, но они были несовершенны, и смогли научиться «воевать по-настоящему» только в 1950-е гг. Действие стабилизатора основано на свойстве гироскопа сохранять положение своей оси в пространстве неизменным. Два таких гироскопа подают сигналы на приводы поворота танковой башни и возвышения пушки. Танк может двигаться, поворачивать, раскачиваться на ухабах – но пушка при этом постоянно смотрит на цель и посылает снаряд точно в нее.
Средний танк М-48 «Паттон». США. 1952–1959 гг.
Средний танк Т-55. СССР. 1958–1979 гг.
Тяжелый танк Т-10. СССР. 1954–1966 гг.
Средний танк А41 «Центурион». Великобритания. 1945–1962 гг.

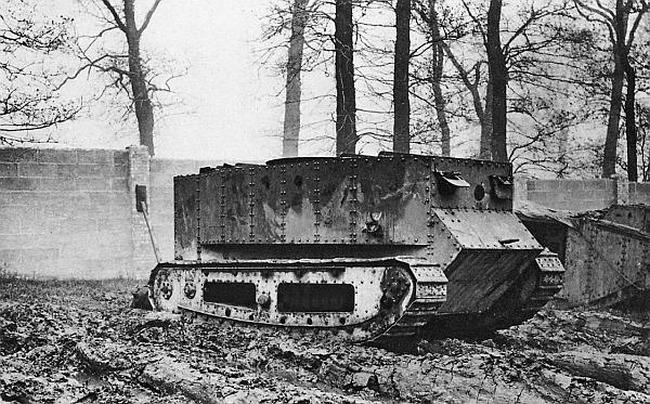

Маленький и Большой Вилли

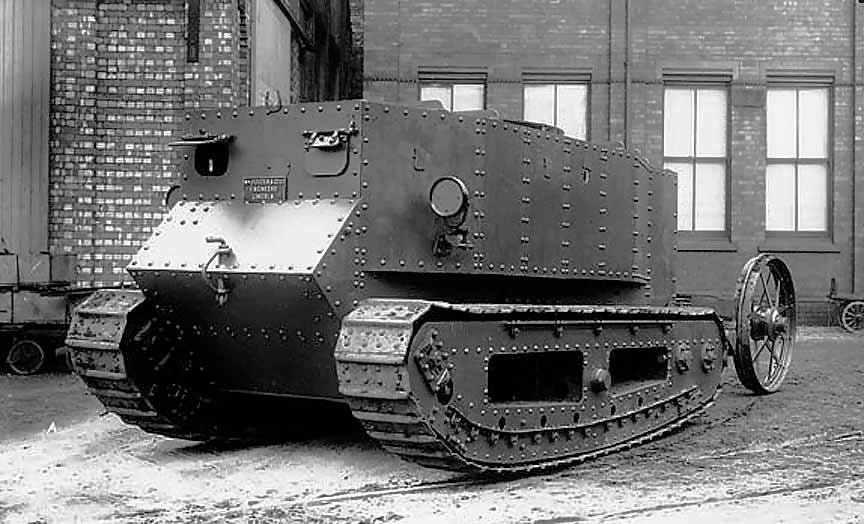

Маленький Вилли представлял собой бронированный трактор, который успешно был испытан в сентябре 1915 года. Идею по его созданию высказал полковник Британии Суиндон.
Однако бронированную машину пришлось несколько доработать, в результате чего танк превратился в Большого Вилли или танк Mark I. Он может по праву считаться самым первым танком в мире, который стал выпускаться серийно. На линию фронта Mark I отправили в 1916 году.

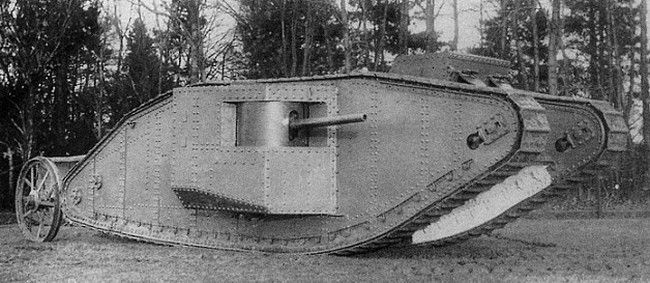

Длина Mark I составила 8 метров. Он был выполнен в виде стального прямоугольного короба, который сбоку имел ромбовидные гусеницы. Эта конструкция позволяла боевой машине преодолевать сложные участки на поле боя и с легкостью переезжать окопы.
В качестве защиты от ружейно-пулеметного огня служила броня, обладающая толщиной 10-12 миллиметров. Вооружение же самого танка состояло из одной пушки и четырех пулеметов. При этом такое вооружение имели лишь «самцы» Большого Вилли, «самки» же были лишены пушек и имели меньше пулеметов.

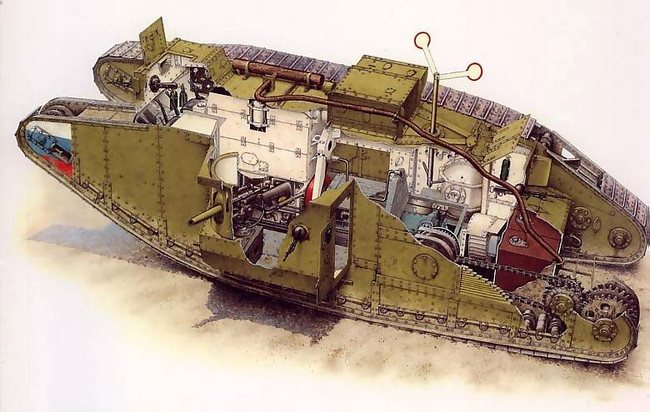

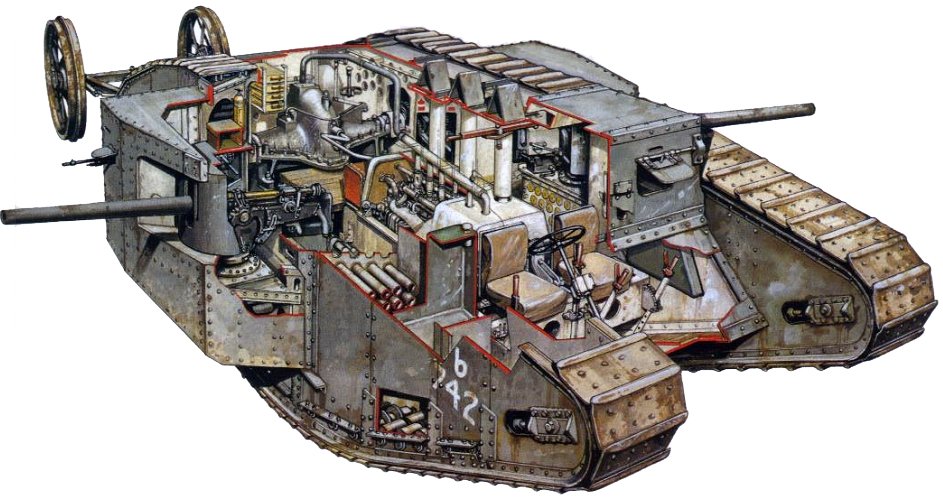

Внутри танк выглядел, как рубка корабля. Ходить в нем можно было, не нагибаясь. Командир и водитель танка располагались в отдельном отсеке. Для запуска двигателя Большого Вилли требовалась сила трех человек, которые крутили рукоятку до того момента, пока не заведется мотор.
Передвигаться Mark I мог со скоростью в 6 км/час. На пересеченной местности машина двигалась с гораздо меньшей скоростью – 2-3 км/час. Даже несмотря на невысокую скорость перемещения, танк ужасно трясло – такое происходило из-за того, что броневая часть была выполнена из опорных катков. Не было предусмотрено никаких средств связи. К тому же надежность конструкции танка была слишком низкой, и машины часто выходили из строя. Также недостатком Большого Вилли считались узкие гусеницы, быстро проваливающиеся в мягкой земле, заставляя танк оказываться «на мели». Внутри не было предусмотрено и вентиляции, из-за чего бойцам приходилось часто (даже под огнем пулеметов) выскакивать наружу, чтобы надышаться свежим воздухом и отдохнуть от запахов выхлопных газов.

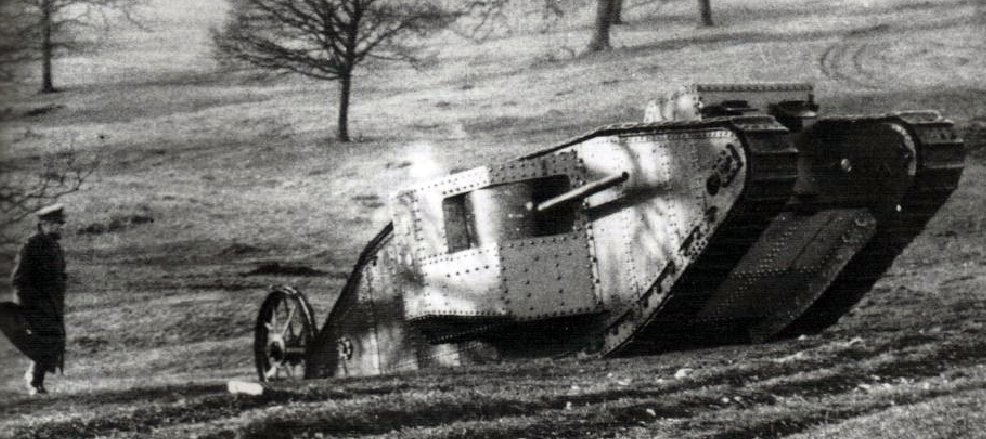

Несмотря на все недостатки, танк активно применялся на фронте – в бою 1916 года было использовано 18 таких боевых машин. После этого в Лондон пришло требование о том, чтобы такие танки доставили на передовую уже в количестве 1000 экземпляров. В дальнейшем конструкция Большого Вилли с каждым разом совершенствовалась, и более современная модель значительно опережала по техническим параметрам предыдущую.
Вездеход Пороховщикова

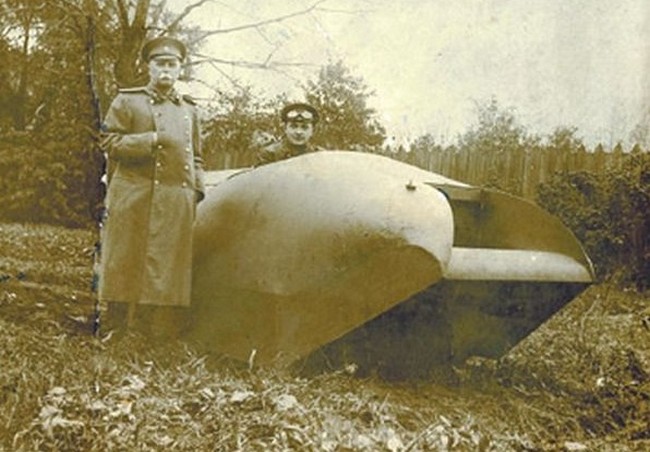

Самый первый танк в мире был создан А.А.Пороховщиковым, который был русским конструктором и летчиком. Идея создать такую машину возникла у него, когда он видел солдат, бегущих под пулеметным огнем врага. В голову конструктору пришла мысль, что штурмовать окопы врага лучше доверить боевой машине, которая будет «одета» в броню и снабжена пулеметом.
К созданию такой боевой машины приступили в феврале 1915 года. Самый первый танк в мире получил название «Вездеход». На свой испытательный пробег машина вышла в этом же году в конце весны (в мае). Конструктивно «Вездеход» имел все необходимые элементы, которые и сегодня присутствуют в боевых машинах (корпус в броне, оружие в башне, гусеничный движитель и т.д.).

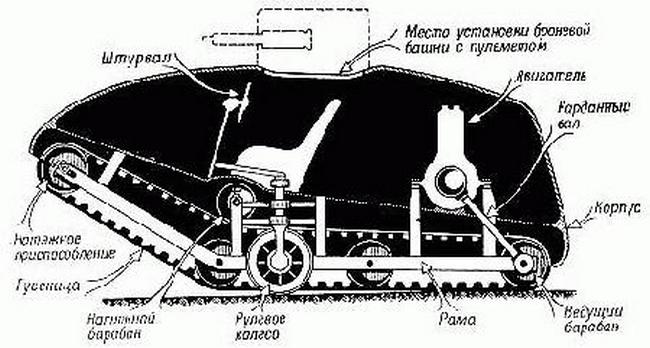

В качестве несущей конструкции самого первого танка в мире служила сварная рама, выполненная с 4-мя вращающимися барабанами, «обвиваемые» гусеничной лентой достаточно большой ширины. При помощи специального натяжного приспособления и натяжного барабана гусеничная лента натягивалась. Два поворотных рулевых колеса осуществляли управление танком. Когда он двигался по твердой поверхности, то ему приходилось опираться на ведущий барабан и эти колеса. При движении же по мягкому грунту боевая машина словно «укладывалась» на ленту.

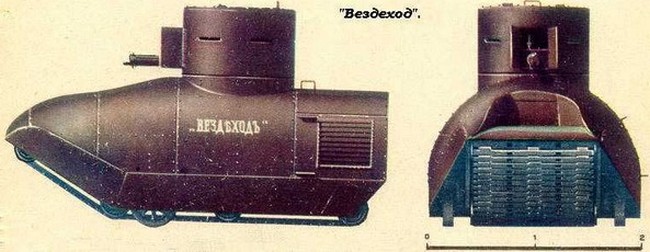

В длину «Вездеход» равнялся 360 сантиметрам, в ширину был 2 метра, а в высоту – полтора метра (без учета башни). Весила машина примерно 4 тонны. Первые свои испытания боевая машина Пороховщикова прошла с большим успехом, однако по некоторым причинам дальше осваивать ее не стали. И чуть позднее самым первым опытным танком стала английская разработка, которую спроектировали в сентябре 1915 года.
Биплан Ан-2: обзор советского «Кукурузника»
Луна – это спутник нашей планеты, она находится всего в трех днях пути. Луна двигается вокруг Земли против часовой стрелки.
Мы видим луну только ночью. Луна, как мы видим ее в небе, не всегда одинаковой формы. Есть следующие фазы: новолуние, серп растущей луны, первая четверть растущей луны, растущая луна, полнолуние и далее на уменьшение: убывающая луна, четверть убывающей луны, серп убывающей луны, снова новолуние.
Если серп в небе похож на букву С, то луна “старая”, убывающая. Если визуально мы проведем палочку и получится буква Р, то луна растущая.
Эти фазы можно изобразить для ребенка на бумаге или вырезав их из цветного картона.
Чтобы продемонстрировать, почему луна иногда круглая, иногда в форме полумесяца, возьмите обычную настольную лампу и мяч. Проведите вместе опыт, создав в домашних условиях луну. Покажите ребенку, что мы видим лишь освещенную часть шара.
Описание конструкции
Танк «Шерман» выполнен по схеме, более характерной для немецкого танкостроения тех лет: его трансмиссия и отделение управления размещены в передней части корпуса, а моторное отсек – в задней. Между ними расположено боевое отделение с башней кругового вращения, которая находится по центру корпуса. В состав экипажа входило пять человек.
Внутри танк был покрыт подбоем из пенорезины, который защищал экипаж от осколков.
Подобная компоновка повышала высоту боевой машины: конструкторам пришлось размещать в корпусе карданный вал, который шел от двигателя к коробке передач. Увеличивало высоту танка и вертикальное расположение двигателя.
Разные модификации танка мало отличались по своей конструкции, поэтому ниже приводится описание модели М4А2 с дизельным двигателем, которая наиболее массово поставлялась в СССР по ленд-лизу.
В передней части корпуса располагалось отделение управления, в котором размещались рабочие места механика-водителя и его помощника, контрольные приборы и рычаги управления, элементы трансмиссии и курсовой пулемет с боекомплектом.
За ним находилось боевое отделение с вращающейся башней. В нем располагались места командира машины, наводчика и заряжающего, боекомплект орудия, огнетушители и аккумуляторы. В башне было размещено орудие, прицельные приспособления и приборы наблюдения, подъемный механизм пушки, спаренный пулемет и радиостанция. Также в боевом отделении находился механизм поворота башни.
В задней части танка располагалось моторное отделение, которое было отделено от боевого специальной перегородкой.
Корпус танка модификации М4А2 был выполнен из катаных броневых плит, которые соединялись с помощью сварки. Лобовая часть машины представляла собой одну массивную литую деталь, которая была расположена под углом 56° и имела толщину 51 мм. Толщина бортов корпуса составляла 38 мм. Справа в нижней части листа находилась шаровая пулеметная установка. В днище корпуса имелся люк, который использовался для эвакуации экипажа под огнем противника. Над отделением управления находились два посадочных люка со встроенными приборами наблюдения.
«Шерман» имел литую башню с небольшой кормовой нишей, толщина ее лобовой брони составляла 76 мм, борта и корма имели броню в 51 мм, а маска орудия имела бронирование в 89 мм. На крыше башни располагался двустворчатый командирский люк, который использовался для эвакуации всех членов экипажа, находящихся в боевом отделении. На более поздних сериях машины к нему был добавлен еще один люк для заряжающего.
Первоначально основной боезапас танка находился в надгусеничных полках, которые снаружи имели дополнительное бронирование. Однако практика показала, что такое расположение приводило к детонации боекомплекта, поэтому на машинах поздних серий его перенесли на пол боевого отделения, и была использована так называемая мокрая боеукладка: снаряды заливались водой с добавлением этиленгликоля.
Первоначально на танк модификации М4А2 устанавливалась 75-мм пушка М3, а с 1943 года – 76-мм орудие М1А1. С пушкой был спарен пулемет, 12,7-мм зенитный пулемет был смонтирован на крыше башни.
Прицельные приспособления танка состояли из телескопического прицела М55 и перископического прибора М38. Пушка «Шермана» была стабилизирована в вертикальной плоскости.
Силовая установка М4А2 состояла из двух дизелей GM 6046 с шестью цилиндрами каждый. Общая мощность составляла 375 л. с. Емкость топливных баков танка составляла 590 литров.
«Шерман» оснащался 5-скоростной коробкой передач механического типа, крутящийся момент от двигателя передавался на нее с помощью карданного вала.
Ходовая часть танка состояла из шести одинарных опорных катков на каждый из бортов, они были объединены попарно в три тележки, каждая из которых была подвешена на двух пружинах. Кроме того, на каждом борту было по три поддерживающих катка, ведущее переднее колесо и направляющие колеса. В середине 1942 года ходовая часть танков была несколько модернизирована.
На «Шерманах» устанавливались мощные радиостанции.
Strv 103B (высота — 1,94 м)
Элементы меча ниндзя
Как любой другой меч, ниндзя-то состоит из трёх элементов (плюс ножны):
- Клинок;
- Гарда;
- Рукоять.
Гарда меча (или цуба) была квадратной формы, с длинной стороны около восьми сантиметров и обладала немалой прочностью. Использовалась как ступенька, как крюк, чтобы зацепиться за выступ, иногда под гардой крепились метательные звёзды.
Рукоять по форме напоминала самурайские аналоги, но выполняла иные функции. Гасира (металлическая шляпка на конце рукояти) скрывала тайник в полой ручке, а сама шляпка часто имела нож с обратной стороны. В полости рукояти хранились секретные документы, ослепляющие смеси или даже порох.
Ножны меча ниндзя представляли собой многофункциональное приспособление. Они были на 10-15 сантиметров длиннее меча и заканчивались тайником, в котором можно было хранить документы или дополнительное оружие. Кроме того, наконечник ножен часто заканчивался съёмным пеналом, имеющим на конце метательный нож. Вставив этот пенал в ножны ножом наружу, получали короткий аналог копья.
Кроме этого ножны использовали как дыхательную трубку под водой, как духовое ружьё и даже как люльку-насест, на которой ниндзя мог висеть целыми днями, выслеживая свою жертву.
Шнур на ножнах был в несколько раз длиннее, чем на самурайских, и использовался в различных ситуациях. От связывания врага и изготовления ловушек, до изготовления кодовых узловых шифров, которые ниндзя оставлял в тайниках.
Фото и видео
Видео-экскурсий по внутреннему устройству Т-34 существует довольно много.
Некоторые из них:
Боекомплект, ремонтный комплект, огнетушители
Схема размещения боекомплекта Т-34
Штатный боекомплект танка Т-34 составлял от 56 до 60 снарядов, в зависимости от их типов. Снаряды размещались в креплениях на стенах кабины, в стеллажной укладке башни и в ящиках над днищем. Под 7,62-мм патроны имелось 30 магазинов, гнёзда для которых также рассредоточены в нескольких местах.
Стеллажные полки под снаряды в башне музейного Т-34-85 пусты. Но в реальном танке они были заполнены целиком, а остальное пространство башни занимали части ремкомплекта
Один из ящиков разнообразного ЗИПа Т-34
4 диска с патронами к спаренному пулемёту и смотровая щель у места заряжающего
Основная часть 7,62 мм патронов размещалась возле носового стрелка-пулемётчика
На этом Т-34 фото показывает один из двух огнетушителей, размещённых по бортам корпуса танка. Ручные огнетушители тех времён были крайне неэффективны, с 1944 года в Т-34 их сменила автоматическая противопожарная система на основе стационарных углекислотных огнетушителей.
Фотоэкскурсии: Музейный комплекс «История танка Т-34»
Танк Т-34 стал массовым памятником воинской доблести Советский танк Т-34 в сознании всех жителей стран, образовавшихся на территории бывшего Советского Союза, неразрывно связан с Великой Отечественной войной. Этот танк являлся непременным участником практически всех значимых сражений. Его появление на поле боя даже в первые, самые тяжёлые для СССР годы войны, почти всегда становилось для вражеских войск большой проблемой и наносило им потери.
Танки Т-34 многим знакомы «вживую», они в качестве памятников установлены во множестве населённых пунктов, причём не только по всей России или Беларуси, но и в целом ряде других стран, включая даже Германию, Польшу и Эстонию. Внешний облик «тридцатьчетвёрки» стал одним из наиболее узнаваемых символов Победы.
Но даже при столь широкой известности Т-34, постоянно подпитываемой фильмами и публикациями на тему Великой Отечественной войны, множество людей затрудняется точно сказать, как именно устроен этот танк внутри, сколько человек составлял его экипаж и как распределялись функции каждого из танкистов в бою.
Внутреннее устройство танка Т-34
Внутреннее пространство кабины танка Т-34 делилось на две части. В средней части корпуса, непосредственно под башней, находилось боевое отделение, а впереди него было размещено отделение управления.
Вид на отделение управления
«Тридцатьчетвёрки», действовавшие на фронте в начале и в конце войны, сильно различались между собой как снаружи, так и изнутри. С весны 1944 года в войска начали поступать танки Т-34-85 с заметно увеличенной в размерах башней, в которой устанавливалась 85-миллиметровая пушка взамен прежней калибром 76 мм.
Схематический макет башни Т-34-85
Танки Т-34-76, на долю которых пришёлся самый трудный период войны, сохранились к настоящему времени в считанных количествах, хотя реставраторы смогли весьма достоверно восстановить не один такой танк. Но следует помнить, что в подавляющем большинстве фильмов о Великой Отечественной войне, невзирая на показываемый её период, фигурируют именно Т-34-85.
Рождение Т-34.
На протяжении февраля-марта 1940 г, два прототипа Т-34 своим ходом совершили переход из Харькова в Москву. В пробеге непосредственное участие приняли главный конструктор М. Кошкин и конструктор Александр Алексадрович Морозов. Тяжелобольной, Кошкин не раз сам садился за рычаги Т-34. Болезнь прогрессировала и 26.09.40 г М.Кошкин умер. Посмертно за его вклад в создание Т-34 он был награжден Государственной премией.
17 марта 1940г Т-34 в числе других видов военной техники были представлены руководству государства и армии. Танки в целом произвели благоприятное впечатление, и было решено начать производство новых машин на ХПЗ № 183. Плановое задание в 150 машин установленное изначально, вскоре был увеличено в четыре раза. Но из-за производственных трудностей до 1941 года смогли изготовить только 115 средних танка. В сороковом году себестоимость Т-34 составила 429 596 рублей в соответствии с отчетами ХПЗ и 510 000 рублей по сведениям Наркомата среднего машиностроения.
Экипаж и его взаимодействие
Экипаж танка Т-34 в начальный период войны насчитывал 4 человека: по двое а каждом из отделений. В танках Т-34-85 он увеличился до 5 человек: более просторная башня позволила добавить в состав экипажа наводчика, функцию которого ранее выполнял командир танка.
Общий вид на боевое отделение с места командира танка. Слева — прицел пушки и механизмы, управляющие поворотом башни и вертикальной наводки. Справа от казённой части орудия видны магазины для спаренного пулемёта ДТ калибра 7,62 мм
Общий вид на место командира в Т-34-85. В таких танках радиостанция располагалась в башне, слева от места командира
Место командира
Командир четырёхместного танка Т-34-76 управлял стрельбой самостоятельно, и лишь после модернизации танка смог сосредоточиться на наблюдении за внешней обстановкой и руководстве действиями экипажа. Его место в более просторной по сравнению с прежними танками башне Т-34-85 располагалось за спиной наводчика чуть ближе к центру.
Для обзора поля боя на Т-34 использовалось наблюдательное устройство МК-4
Командирская башенка Т-34-85 находилась над сиденьем командира на крыше башни. В её боковых стенках имелось пять смотровых щелей с защитными стеклами, обеспечивавшими круговой обзор при неподвижной башне.
Место наводчика
Наводчик Т-34-85 в то время часто именовался «командиром орудия». Его место в башне располагалось с левой стороны.
Вид на место наводчика
Пушка со спаренным пулемётом Т-34 наводилась на цель вращением ручек на маховиках, приводивших в действие механизм поворота башни и перемещения орудия в вертикальной плоскости. На фотографии первый из маховиков (белого цвета) слева и чуть выше.
Перископический прицел наводчика Т-34 обеспечивал четырёхкратное увеличение
Место заряжающего
Заряжающий располагался справа от казённика пушки. Вес подаваемых им в казённик 85-миллиметровой пушки боеприпасов составлял от 5,4 кг для подкалиберного до 9,5 кг для осколочно-фугасного снаряда.
Вид с места заряжающего Т-34
Место механика-водителя
Сиденье механика-водителя находилось в отделении управления спереди слева. Доступ к нему мог производиться также через бронированный люк в лобовой части корпуса.
Вид на место механика-водителя
Для управления движением танка применялось три рычага и три педали. Два рычага служили для выполнения танком поворотов, временно блокируя движение гусениц с нужной стороны. Ещё один рычаг переключал передачи 5-ступенчатой КПП. Педали управления танком Т-34 при нажатии приводили в действие впрыск топлива, сцепление и тормоз.
Приборная панель механика-водителя Т-34
Место стрелка-радиста (пулемётчика)
Перед местом стрелка-радиста располагались стеллажи с магазинами для так называемого «курсового» пулемёта ДТ калибра 7,62 мм
Радиостанция Т-34
В восстановленном реставраторами Т-34-76 рация размещена на её штатном месте — справа по борту кабины. Хотя в первые два года войны советские танки редко оборудовали радиосвязью.
Танк Т-34 с пробегом: запас толщины металла на 100 лет и слабая электрика до рестайлинга
Техника и особенности
Конструкция Т-34 – полностью советская, однако основанная на концепции американского инженера Джона Кристи. Именно его компоновочные идеи и схемы подвески положили начало отечественной серии быстроходных танков БТ. Но требование обеспечить противоснарядную броню для танков и отказ от принципа «танки не воюют с танками» заставило конструкторов глобально пересмотреть все ранние конструктивные решения.
Новый цельносварной корпус, рациональные углы бронирования, орудие калибра 76 мм и мощный дизельный двигатель смогли обеспечить подвижность легкого танка при защите и огневой мощи тяжелого. Использование дизельного топлива позволило сократить расход примерно вдвое при незначительной потере в мощности, отказаться от выделения топливных баков и моторного отделения в отдельный изолированный отсек. Компактная трансмиссия заднего расположения позволяла снизить высоту бронекорпуса, а, значит, и его заметность и массу. Мощное орудие с осколочно-фугасными и бронебойными снарядами было универсальным решением против большинства целей на начало 1940 года.
К минусам относят тесноту башни, совмещение должности командира и наводчика, плохую обзорность как из башни, так и с места водителя, отсутствие радиосвязи на большинстве машин, шумность и низкий уровень изготовления в целом. Впрочем, многие недостатки были исправлены в процессе производства и модернизаций. А такие достоинства, как простота, низкая стоимость, высокая проходимость и огневая мощь были с ним с самого начала.
Показан образец мотора БД-2 харьковского завода. В 1937 году проект переименован в В-2. Именно этот мотор стал основой будущего Т-34. Под его мощность и конструктивные особенности формировалось техническое задание на быстроходный танк.
4 мая 1938 года.
На заседании НКО принято техническое задание на будущие танки.
Май 1939 года.
Готов прототип танка А-32, гусеничной машины, являющейся прототипом будущего Т-34.
19 декабря 1939 года.
По результатам испытаний утяжеленного прототипа А-32/Т-32 сформировано новое техническое задание на аналогичный танк с увеличенной толщиной брони. Танк принят на вооружение РККА под обозначением Т-34. В технических условиях предписано заменить 76 мм орудие Л-10 на Ф-32 того же калибра.
А-32. Фото: wikipedia.org
Январь 1940 года.
Закончена сборка первого А-34, опытного экземпляра танка Т-34.
31 марта 1940 года.
Подписан протокол Комитета Обороны о постановке в серийное производство танка Т-34 (А-34).
Май 1940 года.
Налажен выпуск танков на Харьковском паровозном заводе № 183. До сентября 1941 года здесь выпущено около 750 танков, после чего завод эвакуирован в Нижний Тагил.
Июль 1940 года.
Начало выпуска танков на Сталинградском тракторном заводе. До конца года выпустили всего 32 штуки.
Весна 1941 года.
Стандартный диаметр погона башен увеличили с 1400 до 1420 мм. Такой она и останется до внедрения нового танка Т-34-85. Дизель обновили до серии В-2-34 мощностью 450 л.с. (вместо прежних плановых 500).
Июль 1941 года.
КБ Грабина разработало 57 мм противотанковое орудие для установки на Т-34.
1 июля 1941 года.
Постановление ГКО о запуске производства танка Т-34 на .
Ноябрь 1941 года.
Завершена эвакуация ХТЗ, производителя танковых дизелей В-2, из Харькова в Челябинск. Новый завод выпустил первые моторы.
18 декабря 1941 года.
Налажен выпуск танка Т-34 на Уральском танковом заводе N183 им Коминтерна, эвакуированном заводе ХПЗ.
Т-34 1941 года выпуска. Фото: Владимир Галин, wikipedia.org
Январь 1942 года.
Освоение новой технологии автоматической сварки под слоем флюса на заводе в Нижнем Тагиле, что значительно улучшило качество сварных швов. Сначала сваривался боковой шов кузова и подкрылка. В дальнейшем так стали сваривать носовую часть кузова. К концу 1942 года ввели 6 установок. Новый способ поднимал производительность сварки в 5 раз. В общей сложности стоимость танка с 1941 года до 1945-го сократилась почти вдвое, с 270 тысяч до 140 тысяч рублей.
1 марта 1942 года.
Новая конструкция литой башни Сормовского завода без лючка освоена в производстве.
Весна 1942 года.
Новая конструкция башни – шестигранная «гайка» с двумя люками – освоена большинством заводов. Так же внедряется новая рифленая конструкция гусеницы шириной 500 мм, более прочной и легкой.
Июль 1942 года.
В производство внедрили 5-ступенчатую КПП постоянного зацепления вместо 4-ступенчатой с подвижными шестернями.
Январь 1944 года.
В серию пошел новый танк Т-34-85, продукт глубокой модернизации семейства Т-34. Новая башня с диаметром погона 1600 мм, орудие Д-5-Т85, а позже и ЗиС-С-53. Первоначально танк освоили на Сормовском заводе, с марта выпуск освоил завод в Нижнем Тагиле.
Т-34-85. Фото: wikipedia.org
Кузов
Цельносварной кузов традиционной для танков конструкции исполнен несколько небрежно. До внедрения в 1942 году автоматической сварки под слоем флюса качество сварных швов оставляло желать лучшего, трещины по стыкам и даже щели были не редкостью. Военная приемка в годы войны иногда пропускала танки с негерметичными корпусами, в них щели нижней части замазывались цементом, чтобы не допустить попадания воды в салон при преодолении бродов и луж.
В целом, танки до «малого рестайлинга» весны 1941 года с башенным погоном 1400 мм отличаются средним качеством, танки с погоном 1420 мм выпуска 1941-1942 годов с использованием ручной сварки боковых частей бронекорпуса наименее предпочтительны, качество изготовления корпуса у них отставляет желать лучшего. Для ускорения сборки броню могли ставить буквально на «прихватки» длиной по 100 мм с внутренней стороны с шагом миллиметров в 200.
Т-34 с опытной трёхместной башней, 1942 год
Недостатки заводской сварки часто пытались устранить на ремонтных заводах и в условиях полевых мастерских, но не всегда удачно. Качество работ в этом случае могло быть очень низким, часто использовались и кустарные методы устранения трещин бронеплит и швов. Так, трещины плит просто засверливались, а трещины швов заваривались с отклонением материалов электродов и тока от номинальных, что приводило к повышенной хрупкости как швов, так и окружающего металла.
Машины выпуска до 1945 года в целом могут иметь низкое качество сварки панелей бронекорпуса. Особенно отличались машины сборки Сталинградского завода, где автоматизированную сварку не освоили до последнего момента и даже бортовые детали сваривали вручную. И на всех заводах качество приварки крыши башни было весьма низким.
К сожалению, большая часть танков хранилась вне гаражей и теплых баз. А ДТП с домами, деревьями, танками, пушками, бронетехникой и машинами случались очень часто. Не стоит забывать, что также по танкам регулярно стреляли. К счастью, броня неплохо выдерживала ДТП, полностью защищала от пуль ружейного калибра и даже выдерживала огонь артиллерии. Жаль только, что толщина днища и верхних листов была маловата, мины и самолеты могли пробивать танк с относительно малозащищенных сторон. Так или иначе, в случае серьезных боевых происшествий ремонтные заводы могли восстанавливать танки даже с полностью выбитыми листами брони, если не было пожаров и ослабления конструкции в целом.
Т-34, подбитый в битве за Сталинград. Фото: wikipedia.org
Даже танк без боевых повреждений может иметь доработки в виде подваренных трещин бронелистов и швов и лужение дефектных мест на листах малой толщины. Искривление бронелистов может быть следствием термодеформации даже при нарушении сварки в заводских условиях. Лучше всего будет запросить отчет об эксплуатации танка в архиве. Но не пытайтесь обращаться за этим в ГИБДД, там танки почему-то не любят и на учет не ставят.
При осмотре подержанного экземпляра толщиномер вам ничем не поможет. Стандартная окраска 4БО (четвертый базовый цвет), состоящая из смеси охры – 73,75%, крона оранжевого – 7,5% и зеленой окиси хрома – 18,75%, стертая на олифе, не отличается стойкостью. Большинство танков многократно окрашивались, обычно пару раз в год и после серьезных боев.
В зимний период использовали еще и стираемые белые покрытия для маскировки. Краску для зимней маскировки танка приготовляют в виде белого порошка из следующей смеси: гипса – 47%, мела – 46%, казеинового клея – 5% и извести – 2%.
Увы, более стойкой краской 4БГ на основе глифталевого лака красились только выставочные экземпляры для госприемки. Вряд ли вам попадется такой экземпляр. Так что рассчитывайте на полную перекраску и почти обязательный антикор. При аккуратной эксплуатации толщина металла позволяет пока не очень заботиться о коррозии, но помните: через 50-100 лет возможно появление сквозных дыр и танк может не пройти техосмотр. А в случае ДТП или попаданий снарядов он не защитит вас должным образом.
Т-34-85. Фото: Жан-Поль Грандмонт, wikipedia.org
Как ни странно, самые неудачные условия хранения Т-34 – это вовсе не в болоте или на дне реки. Если танк был запаркован на берегу моря с доступом соленой воды и кислорода, то можно наблюдать исчезновение головок наружных болтов, «истаявшие» от коррозии траки и надгусеничные полки кузова. И даже катки шасси могут частично исчезнуть. В кабине исчезают кронштейны крепления дополнительного оборудования, боеукладки, приборная панель и педали. Многие сохранившиеся в качестве огневых точек на островах Дальнего Востока танков имеют очень печальное состояние кузова. Если вам предложат праворульный Т-34, внимательно осмотрите его на предмет не только распила, но и коррозии.
Основные места осмотра кузова танка – это днище моторного отсека, где лакокрасочное покрытие повреждается соляркой и маслами, а сверху льется вода, да и в обитаемом отсеке часто вода скапливается на полах. Особое внимание – башенному погону, отсутствию забоев на его рабочей поверхности и сохранности шаров.
Возможно, придется воспользоваться сварочным аппаратом для подновления швов крыши башни и моторного отсека. Их масса – несколько сотен килограмм, и будет неприятно, если они рухнут вам на голову. Подварите и зачистите также все швы днища, и особенно бортовых бронелистов. На них приходится нагрузка от трансмиссии, и вибрации вызывают быстрое растрескивание.
Башня Т-34 снизу. Фото: wikipedia.org
В остальном оборудование кузова в основном металлическое и крепкое, ну а мелкие детали обычно растаскивают дети и не очень умные взрослые. Если танк полностью комплектный, то вам очень повезло. Но обычно такие элементы, как оптика, системы вращения башни, органы наведения орудия, все элементы управления и даже простенькие сиденья утрачены. Если танк хранился открытым, то могут быть также утрачены боеукладки и кронштейны.
Салон
К сожалению, возраст и стиль эксплуатации танка не подразумевают высокой степени сохранности салона. Даже в первые 10 лет эксплуатации салоны многократно повреждались и ремонтировались кустарным образом.
Впрочем, материалы отделки в основном очень надежные – это сталь, немного пластика и стекла. Но такие элементы, как смотровой прибор водителя, пружины люков, сиденье водителя с системой подъема, механизмы поворота башни выполнены изначально не очень крепкими и надежными. Да и шумоизоляция тут очень плохая, в основном шлемофоном на голове.
Внутри танка Т-34-85. Фото: wikipedia.org
Обратите внимание на коррозию системы жалюзи сверху моторного отсека. Особенно вредно, если химчистку салона давно не делали и толщина слоя грязи превышает пару сантиметров. И аккуратнее с эвакуацией танков, которые длительное время провели без движения, часто внутри настолько грязно, что весь внутренний объем залит водой и грязью. Масса танка в этом случае может превысить 50 тонн и при неаккуратной буксировке можно вырвать буксировочные рымы.
К счастью, вместо химчистки можно выполнить простую мойку из пожарного гидранта и восстановить внешний вид с помощью ведра краски. Надо понимать, впрочем, что к современным образцам автомобилей Т-34 никогда не приблизится – зашивать интерьер в кожу или ставить рычаги со спортивным хватом бесполезно.
Климатическая установка отсутствует, и забор воздуха для дизеля из салона немного улучшает воздухообмен, зато тепло мотора согревает зимой. На стоянке танк отапливается печами «Промотор», устанавливаемыми вместо аккумуляторных батарей, и танковой печью под днищем бронекорпуса. Эти элементы достаточно надежны, но их ресурс составляет 4-5 лет – скорее всего, вам придется по чертежам изготовить новые или искать их на складах.
Боевое отделение танка Т-34. Фото: wikipedia.org
Электросистема
Танки семейства Т-34 имеют 24-вольтовую бортовую систему питания и комбинированный запуск. К сожалению, аккумуляторные батареи 6СТЭ-128 оригинального образца оказались неудовлетворительного качества, плохо выдерживая как жару, так и холод, требуя постоянного ухода, изменения плотности электролита и снятия для подзарядки в холодное время года.
К счастью, запуск дизеля возможен дублирующей пневматической системой и бортовая электросистема отвечает в основном за освещение и питание рации. Генератор ГТ-4563А номинальной мощностью 1 Квт на танке с дизелями с максимальными оборотами 1750 в минуту имеет мощность до 800 Вт, при дизеле с максимальными оборотами 2000 в минуту – до 900 Вт. Напряжение выше 25 В и зарядка аккумуляторов начинаются с оборотов дизеля 650, не забывайте об этом зимой.
Т-34-76
Реле-регулятор РРА-24Ф не отличается надежностью и расположен в салоне, у места механика-водителя. При небольших отклонениях напряжения от номинала можно по нему постучать.
Если у вас танк первых выпусков с реле-регулятором серии РРТ-4576А, то шумы электросистемы не позволят нормально эксплуатировать радиостанцию при подсевших аккумуляторах. Лучше заменить такой РР на элемент нового образца.
Если танк был неправильно припаркован, например, опять-таки в болоте или на дне реки, то, скорее всего, генератор и вся электросистема уже вышли из строя – закладывайте бюджет на восстановление этого оборудования.
Промежуточный итог
Несмотря на низкое качество сборки военного времени, запас по толщине металла у Т-34 весьма достойный. Плохой уровень комфорта салона искупается простотой его отделки. Пожалуй, серьезных вложений по итогам первой части потребует только электрика, хотя если вас не очень заботит восстановление «в сток», можно обойтись и вовсе без нее. Во второй части рассмотрим конструкцию тормозов, подвески, трансмиссии и мотора – там много интересных нюансов.
Т-34-85
Фото и видео
Видео-экскурсий по внутреннему устройству Т-34 существует довольно много.
Некоторые из них:
Боекомплект, ремонтный комплект, огнетушители
Схема размещения боекомплекта Т-34
Штатный боекомплект танка Т-34 составлял от 56 до 60 снарядов, в зависимости от их типов. Снаряды размещались в креплениях на стенах кабины, в стеллажной укладке башни и в ящиках над днищем. Под 7,62-мм патроны имелось 30 магазинов, гнёзда для которых также рассредоточены в нескольких местах.
Стеллажные полки под снаряды в башне музейного Т-34-85 пусты. Но в реальном танке они были заполнены целиком, а остальное пространство башни занимали части ремкомплекта
Один из ящиков разнообразного ЗИПа Т-34
4 диска с патронами к спаренному пулемёту и смотровая щель у места заряжающего
Основная часть 7,62 мм патронов размещалась возле носового стрелка-пулемётчика
На этом Т-34 фото показывает один из двух огнетушителей, размещённых по бортам корпуса танка. Ручные огнетушители тех времён были крайне неэффективны, с 1944 года в Т-34 их сменила автоматическая противопожарная система на основе стационарных углекислотных огнетушителей.
Живая мишень
Мне довелось брать интервью у танкиста, механика-водителя танка Т-34, провоевавшего на этом типе машин в общей сложности почти два года. О машине ветеран Великой отечественной войны Борис Пирожков, которому на тот момент было всего 18 лет, отзывается с большой любовью. За два года этот танкист сменил три экипажа и пять машин и сам в конечном счете получил тяжелое ранение при штурме Кенигсберга и был комиссован. По словам ветерана, большая иллюзия думать, что в танке ты защищен от всего. Как раз, наоборот — на поле всё и все стреляют, прежде всего, именно в танк. Тот же пехотинец все-таки сам по себе. Понятно, что он более уязвимый, но ему легче спрятаться. А вот если ты сидишь в танке, то по тебе палят бронебойные пушки, самолеты скидывают на тебя бомбы. При этом тоже важно сказать, что именно механик-водитель в танке считался самым «живучим». Его расположение все-таки чуть ниже, чем у остальных членов экипажа, при том, что основные повреждения наносились, разумеется, в районе среза башни и по бокам танка — там броня тоньше. Так что у механика-водителя шансов на выживание все же чуть побольше. Плюс у него есть собственный люк для эвакуации в случае, если в машину попали, она загорелась и перестала двигаться.
Устойчивость Т-34 также оставляла желать лучшего. Глядя на эту огромную многотонную машину, сложно представить, что ее можно в буквальном смысле поставить на дыбы. Как рассказал Борис Пирожков, достаточно удара небольшой авиабомбы, чтобы танк встал под углом 90 градусов. Но, тем не менее, повторюсь: на тот момент это была одна из самых лучших бронемашин — танк Победы, который прошел войну от первого до последнего дня».
Интересные факты о Т-34:
- При изготовлении «Тридцатьчетверки» применялась автоматическая сварка под флюсом. До этого никто в мире не использовал такую технологию в массовом производстве. Благодаря ей производительность сварочных работ выросла в 10 раз.
- Т-34 имеет широкую географию эксплуатации. Это первый в мире средний танк, который использовался от заполярья до южной Африки, во всех часовых поясах.
- К 1944 году стоимость отечественного танка Т-34 была по приблизительным подсчетам в 40 раз ниже стоимости немецкого «Тигра». Хотя вопрос, уместно ли сравнивать средний танк с 85-мм орудием и тяжелого бронированного монстра с 88-мм пушкой, до сих пор остается открытым.
- Т-34 нередко называют оружием Великой Победы, однако эта машина принимала участие во многих военных конфликтах уже после Второй мировой. К примеру, танк был свидетелем Гражданской войны в Китае (1946–1949 г.г.), Суэцкого кризиса (1956–1957г.г.), войны во Вьетнаме (1965–1975 г.г.) и Гражданской войны в Йемене (2014–2015 г.г.).
- В России официально Т-34 был снят с вооружения только в 1993 году. До 2005 года большое количество машин оставалось на базах хранения вооружения и техники, затем они были переданы в музеи по всей стране.
Технические характеристики танка Т-34-76
28,2–30,9 т
Длина (вместе с пушкой)
5,9 м
Вооружение:
76‑мм нарезная пушка Ф‑34 образца 1940 г.; два 7,62‑мм пулемета ДТ
Запас хода на пересечённой местности
225 км
Макс. скорость
55 км/ч
Мощность двигателя
400 л/с
Экипаж
4 человека
Технические характеристики танка Т-34-85 (пришел на смену Т-34-76 в 1944 году)
32 т
Длина (вместе с пушкой)
8 м
Вооружение:
85‑мм Д‑5 (ранняя версия), ЗИС-С‑53
Запас хода на пересечённой местности
225 км
Макс. скорость
55 км/ч
Мощность двигателя
500 л/c
Экипаж
5 человек
Выпуски программы «Часовой» с Алексеем Рафаенко смотрите на
официальном сайте «Первого канала». А выпуск про Т-34 — вот здесь.
Как поставить на дыбы советский танк Т-34 и другие интересные факты о нем
