Меняем ремень ГРМ в Рено Дастер

Технический специалист ЕвроАвто заменил ремень газораспределительного механизма в автомобиле Renault Duster. Двигатель модели F4R, 135 лошадиных сил, объем — 2 литра. Также он заменил помпу и залил новый антифриз.

Когда менять ремень ГРМ?

Регламент замены в Европе составляет 120 000 км или раз в 4 года. Российские производители рекомендуют обновление раз в 80 000 км. Не стоит откладывать процедуру. Да, она не из дешевых, но нежелание вовремя проводить обслуживание приводит к только к большим затратам. Так, в результате обрыва повредится двигатель, ремонт которого обойдется намного дороже. Согласитесь, проще планово ставить новые агрегаты и расходники, не подвергая себя опасности.

При демонтаже технический специалист ЕвроАвто обнаружил, что визуально ролики — в хорошем состоянии, ремень — без повреждений. Но поскольку по пробегу износ уже приличный, нужно менять!

Подготовка к замене ремня ГРМ

Для замены потребуется:
• комплект ремня с новыми роликами и болтами;
• новая помпа;
• антифриз;
• комплект фиксаторов для установки фаз ГРМ;
• прикладной инструмент.

Сначала необходимо обеспечить рабочее пространство.

Снимаем колесо, а после — защиту, чтобы получить доступ к коленчатому валу. Также нужно снять опору двигателя с кронштейном для более удобной работы с натяжителем приводного ремня.

Ослабляем натяжитель. Снимаем ремень, затем — корпус воздушного фильтра для доступа к заглушкам и установки фиксаторов. Извлекаем заглушки. При демонтаже они портятся, поэтому убедитесь, что заранее приготовили новые.

Нужно снять шкив коленвала и переднюю крышку, чтобы добраться до ремня ГРМ. Обратите внимание: внизу есть заглушка, которую потребуется демонтировать. После переходим к установке фиксатора коленчатого вала. Предварительно выставим верхнюю мертвую точку. Для этого вкручиваем старый болт в коленвал, вращаем по часовой стрелке. При выставлении точки ориентируемся на расположение распредвалов.

После вставляем их фиксатор и ослабляем болты на шестернях. Необходимо удерживать сами звездочки распредвалов специальным приспособлением. Не надейтесь на фиксатор: он может быть изогнут, из-за чего валы будут стоять не в метках. А это повлечет неисправность двигателя.

Болты не выкручиваем, чтобы при установке нового ремня и его натяжении была точно выполнена установка фаз газораспределения. Болты затягиваем в последнюю очередь по завершении процедуры. Ослабляем натяжитель ремня ГРМ, снимаем агрегат, натяжной и обводной ролики.

Замена помпы и сальников

Перед установкой нового ремня снимаем помпу. Обратите внимание: несмотря на предварительный слив антифриза, часть вещества остается в блоке. Поэтому поставьте специальную емкость, чтобы не разлить охлаждающую жидкость.

Снимаем старую прокладку помпы и очищаем от герметика посадочное место. Переходим к установке новой помпы.

Если ставится прокладка, то герметик не нужен. Обратите внимание, что каждый болт должен быть установлен на свое место. Конечную затяжку производим с регламентированным усилием динамометрическим ключом.

После установки новой помпы можно приступить к обратной сборке, но предварительно оцените состояние сальников. Они могут потечь до следующей замены, даже если сейчас выглядят нормально. Так что лучше поставить новые сальники вместе с заменой ремня ГРМ и этим продлить его ресурс.

Аккуратно поддеваем старый сальник, чтобы не повредить посадочную поверхность коленвала. Зачищаем и обезжириваем ее, наносим на внутреннюю кромку смазку. Если сальник сделан из тефлона, смазка не потребуется. Необходимо обезжирить поверхность и использовать специальную втулку для установки на вал. Чтобы избежать течи масла, выждите минимум четыре часа.

После установки сальников возвращаем шкив коленвала на место. Он устанавливается строго в одном положении, чтобы шпонка совпала с прорезью.

Установка новых роликов и ремня

На ролике натяжителя есть выступ, на головке блока цилиндра — выемка для него. Соответственно, ролик вставляется в одном положении. Совмещение двух меток означает правильное натяжение.

Новый ремень нельзя перегибать из-за стекловолокна в составе. Кроме того, помните, что натяжка должна происходить только при полностью остывшем моторе. Надеваем ремень на коленчатый вал, затем на помпу, обводной и натяжной ролики и одновременно с шестерней выпускного распредвала. Теперь приступаем к натяжению ролика.

Затяжка гайки производится динамометрическим ключом. Коленчатый вал и распредвалы зафиксированы, ремень натянут — можно закручивать гайки шестерен распредвалов.

Заглушка на впускную шестерню одноразовая: меняем ее вместе с ремнем, чтобы не столкнуться с течью масла.

Следующий шаг — затяжка заглушки фазорегулятора. Выкручиваем фиксаторы коленвала и распредвалов. С помощью старого болта проворачиваем коленвал на два оборота. Снова ставим фиксаторы, проверяем натяжение ремня и приступаем к обратной сборке.

Замена ГРМ на Рено Дастер: какой ремень выбрать?

Ремень ГРМ отвечает за передачу усилия от коленчатого вала двигателя к распределительному валу. Благодаря этому, поршни и клапаны работают синхронно.

ВАЖНО: одна из дополнительных функций ГРМ передача усилия на водяной насос или помпу.

В рамках статьи мы рассмотрим 3 двигателя:

• бензиновый К4М (1.6 л 16V 102 л.с)
• бензиновый F4R (2.0 л 16V 135 л.с. (после 2015 г -143 л.с.)
• дизельный K9K (1.5 л 8V 90 л.с. (после 2015 г. — 109 л.с.)

Для этих ДВС мы посоветуем конкретные позиции нашего каталога и дадим рекомендации по обслуживанию ГРМ.

Срок службы ремня

Регламент замены для Рено Дастер до 2015 года выпуска каждые 60 тыс. км пробега или раз в 4 года.

После 2015 года 90 тыс. км пробега или раз в 4 года.

Но есть один нюанс. Указанный пробег не учитывает время, которое автомобиль стоит в пробках. А водители крупных городов порой стоят без движения больше часа каждый день. Все это время комплектующие авто изнашиваются, тогда как реальный пробег на одометре не увеличивается.

Поэтому мы советуем регулярно проверять состояние ремня ГРМ, даже если регламент еще не вышел. Ведь его обрыв может привести к крайне неприятным последствиям.

Чем грозит обрыв ремня ГРМ?

Самая частая проблемазагиб клапанов. При обрыве распредвал и клапана застывают в одном положении, а коленвал еще продолжает движение. Из-за этого поршни в верхней точке бьют по клапанам и деформируют их. В результате водитель вынужден менять комплект клапанов.

Но это не самые страшные последствия.

Иногда при обрыве клапан пробивает и поршень. Или может даже разбиться блок цилиндров или деформироваться пастель распредвала (такое происходит крайне редко). В этих случаях нужно полностью перебирать мотор или менять ГБЦ (головки блока цилиндров), ремонт зависит от конкретной неисправности.

Как определить, что пора менять ГРМ

• появились трещины на поверхности ремня
• края утратили ровность, заметны оборванные нити или следы деформации
• зубы ремня теряют свою форму и расслаиваются

При наличии любого из признаков, лучше заменить ремень и ролики .

ВАЖНО: дополнительный фактор, указывающий, что ГРМ скоро может оборваться: масло на поверхности ремня. Из-за масла рабочий ресурс резиновых зубьев, как и прочность изделия, заметно снижается.

Учитывая то, насколько ремень ГРМ важен для исправной работы автомобиля (а также то, чем грозит его обрыв), мы советуем устанавливать качественные комплектующие. Лидеры рынка: SKF, Gates и оригинал Renault.

При замене одно из лучших решенийсразу установить весь комплект целиком, вместе с роликами. Дело в том, что рабочий ресурс роликов и ремня примерно одинаковый.

Комплектующие для авто с бензиновым ДВС К4М (1.6 л 16V 102 л.с)

Комплектующие стоят примерно одинаково и согласно отзывам владельцем Рено Дастер у них схожее качество, но многие водители выбирают Gates т.к. запчасти этой фирмы использует сам концерн Рено.

В Логан-Шоп СПб вы можете не только купить комплектующие, но и сразу установить их на ваш Рено Дастер. Мы меняем ремень ГРМ на автомобиле с ДВС К4М (1.6 л 16V 102 л.с) как с передним, так и с полным приводом.

Запчасти для Дастеров с бензиновым F4R 2.0 л 16V 135 л.с. (после 2015 г -143 л.с.)

Если у вас нет времени на самостоятельную замену комплектующих наши мастера вам помогут. У нас вы можете установить комплект ГРМ на Рено Дастер с двигателем F4R (2.0 л 16V 135 л.с. (после 2015 г -143 л.с.) с полным или передним приводом.

Комплекты для Дастеров с дизельным K9K (1.5 л 8V 90 л.с. (после 2015 г. — 109 л.с.)

И наравне с другими ДВС, мы также обслуживаем дизельные моторы. И также предлагаем заменить комплект ГРМ на новый и сэкономить ваше время.

При покупке комплектов нужно понимать, что продукцию зарекомендовавших себя брендов часто подделывают. Конечно, можно проверить оригинальность деталей по QR-коду. Но со временем мошенники научатся обходить и эту степень зашиты, поэтому мы советуем приобретать комплектующие в надежных магазинах и сервисах.

Kогда менять ремень ГРМ на Рено Дастер

Многие владельцы интересуются, когда менять ремень ГРМ на Рено Дастер и можно ли сделать это самостоятельно, не обращаясь в сервис. Процедуру требуется проводить регулярно по мере износа изделия и в случае повреждения, в противном случае его внезапный выход из строя может привести к потере синхронизации коленвала и распредвала, которая заканчивается дорогим капремонтом мотора. Производитель рекомендует проводить замену спустя 50-70 тысяч км пробега либо спустя 4 года эксплуатации машину, однако сроки могут варьироваться.

Когда необходимо проводить замену ремня ГРМ на Дастере?

Согласно инструкции, процедуру делают каждые четыре года или раз в 60 000 километров (что наступает раньше); на практике многие затягивают с заменой до 80 тысяч пробега. На периодичность влияют следующие факторы:

• Климатические условия.
• Качество дорожного покрытия.
• Стиль езды.
• Нагруженность автомобиля.

Иными словами, если автомобиль эксплуатируют в сложных условиях, при суровом климате, часто ездят на бездорожье, необходимо проводить замену ремня ГРМ раньше – на 40-50 тысячах пробега. Если упустить момент износа или повреждения, придется проводить ремонт двигателя, что потребует в несколько раз больше затрат времени и денег. Кроме того, установка новой детали может потребоваться досрочно при следующих повреждениях:

• Трещины, разрывы, способные вызвать сгиб клапанов и нарушение работы механизма ГРМ.
• Заводской брак детали (выявляется обычно после очередной замены).
• Растяжение.
• Усиленный износ зубьев.

Для профилактики рекомендуется регулярно контролировать состояния фаз газораспределения, делать это требуется для моделей с любым двигателем, как 1,6, так и 2.0; в рамках процедуры требуется настроить саму деталь, проверить состояние коленвала с распредвалом. Потом требуется посмотреть натяжение ремня и при необходимости повторить регулировку.

Замена ремня ГРМ двигателя 1,6

После того как владельцу удалось определить интервал замены для Дастера 1.6, требуется правильно подобрать сами запчасти. Оригинальный элемент имеет артикул 8201069699, стоит 1200—1400 рублей и производится в Бельгии. Аналог имеет название 5671XS и примерно ту же стоимость, армированную конструкцию. Вместе с ремнем проводят замену расходных роликов:

• Натяжной (500-600 рублей, артикул – 7700108117).
• Паразитный (1900 рублей, номер в каталогах – 8201058069).
• Фиксирующий болт коленвала (250-350 рублей, артикул изделия – 7700105788).

После того, как владелец решил когда менять ремень ГРМ на Рено Дастер 1.6, можно приступать к работе. Сначала требуется снять приводной ремень, затем заблокировать коленвал, чтобы исключить риск произвольного поворота. Работу выполняют вдвоем: помощник должен выбрать 5 передачу и надавить на педаль тормоза: если вывернуть болт не получается, поскольку коленвал начинает вращаться, его стопорят.

Для этого снимают датчик, вывернув пару креплений, демонтируют его и вводят лопатку для монтажа в промежуток между зубьями маховикового венца. При этом важно не согнуть зубья, которые имеют довольно большой размер. Болт шкива отвинчивают посредством ключа на 18, вынимают крепеж и снимают крышки приводного механизма ГРМ (для этого может потребоваться головка размера 8). После проворачивания коленвала и его жесткой фиксации работы могут проходить по двум различным алгоритмам.

Первый способ

Этот метод считается традиционным, он основан на использовании приспособления и установке заглушек для отверстий в ГБЦ, снятие которых проводится посредством разрушения. Основные действия:

• Ослабить ремень, используя ключ 13 и поворачивая ролик для создания натяжения по направлению против часовой.
• Снять ремень с детали и потом со шкивов поочередно.
• Открутив крепление механизма при помощи ключа Торкс, вытащить опорный ролик с втулкой, установить новое изделие.
• Поставить ремень, удостоверившись предварительно, что он расположен в строгом соответствии с метками. Его ставят на зубцы коленвала, насоса и зубцы распределительного вала, потом натягивают на ролик и шпильку помпового корпуса.
• Установочный палец выкручивают из отверстия в ГБЦ, убирают пластинку из распредвалов. Коленвал прокручивают на 2 полных оборота, двигая предмет по часовой, проверяют правильность положения.
• Пробку ставят обратно, затем запрессовывают новые резиновые заглушки и собирают мотор, повторяя действия в противоположном порядке.

Второй способ

Этот метод считается народным, для него требуется помощь второго человека и соблюдение последовательности. Способ подходит, если двигатель не подвергался разборке ранее, поскольку запчасти должны быть поставлены в нужном положении.

После демонтажа шкива коленвала требуется зафиксировать его положение, снять ремень ГРМ, после чего, не трогая валы, поменять роликовые детали и, надев новый ременной элемент на зубцы распредвалов, попросить помощника провернуть эти детали до того положения, где метки совпадут.

Шкив, к которому приложено сильное сопротивление пружин, требуется сдвигать по часовой, второй шкив корректировать обычно не нужно. После этого ремень натягивают на зубцы коленвала, ролики и насос. После совпадения меток требуется отрегулировать натяжение и собрать конструкцию.

Замена ремня ГРМ двигателя 2,0

Прежде чем приступать к процессу, требуется купить новые запчасти. Процедура по установке нового ремня газораспределительного механизма на Renault Duster 2.0 требует приобретения фирменной детали (артикул 8200542739) за 3200—3500 рублей либо аналога 5550 XS (стоимость – около 1500 рублей). Кроме того, необходимо менять ролики и болты:

• Натяжной – 5000 рублей (артикул – 130706246r).
• Обводной – 1800—2000 рублей (номер – INA 532065410).
• Крепеж 8200044050, стоимость – 160-170 рублей в зависимости от магазина.

Детали можно приобрести отдельно либо в комплекте, второй вариант обойдется дешевле – в пределах 4-6 тысяч. В набор входят заглушки, их конструкция идентична структуре запчастей на модификации с мотором 1,6 л.

Новый комплект ГРМ для Рено Дастер 2,0 л 135 л.с.

Новый ролик ГРМ

Новая заглушка и ее артикул

Артикул комплекта ГРМ для Renault Duster

Процесс замены включает следующие этапы:

• Снятие приводного ремня, верхней крышки механизма. Вал обычно требуется зафиксировать, чтобы он не срывался.
• Держатель нужно отвести от картера. В окно последнего вставляют отвертку, шкивный болт откручивают головкой на 18 и вытаскивают.
• После этого требуется снять сам шкив и крышку снизу, которая крепится на 5 болтов. Валы ГРМ ставят в положение мертвой точки, выверив их позицию: для этого нужно вывернуть пробку из ГБЦ, используя ключ-головку Е 14, вставить туда установочный стержень длиной от 7 и диаметром 0,8 см.
• Натяжение уменьшают, используя шестигранник размера 6.
• Деталь снимают со шкивов, откручивают ролики и опоры, ставят новые.
• После этого устанавливают новую запчасть и собирают мотор.

Когда менять ремень ГРМ на Рено Дастер 2,0

Как и в случае с деталью на автомобиле с силовым агрегатом 1,6, интервал замены составляет 60 тысяч километров, некоторые владельцы проводят установку нового элемента реже – каждые 80 или даже 90 тысяч, при грамотной эксплуатации и отсутствии нагрузок, использовании качественных запчастей это вполне допустимо.

Если машину используют в суровом климате, желательно выполнять замену раньше. В целом для определения того, когда менять ремень ГРМ на Рено Дастер 2.0, требуется учесть следующие факторы:

• Состояние детали (при механическом повреждении, растяжении полотна и иных дефектах установить новую деталь нужно как можно раньше).
• Интенсивность эксплуатации (например, если автомобилем пользуются редко, замену можно провести спустя 4 года, даже если пробег небольшой, делать это требуется по причине того, что полотно все равно теряет свойства со временем).
• Качество запчастей (при установке более дешевых аналогов и расходных материалов нужно готовиться к тому, что интервал замены составит не 60 000, а 40 000 или чуть больше).

Вывод: проводить операцию по замене ременной детали на автомобилях Renault Duster требуется проводить раз в 60-70 тысяч километров, максимум – каждые 80, или регулярно через 4 года, в том числе в случае, если пробег меньше указанных цифр. Процедура имеет свои нюансы в зависимости от силового агрегата, установленного на машину, она занимает 1-1,5 часа в зависимости от выбранного способа и навыков владельца. Если хозяин не желает тратить время или не имеет опыта в замене такой детали, целесообразно обратиться в дилерский сервис или авто-мастерскую.

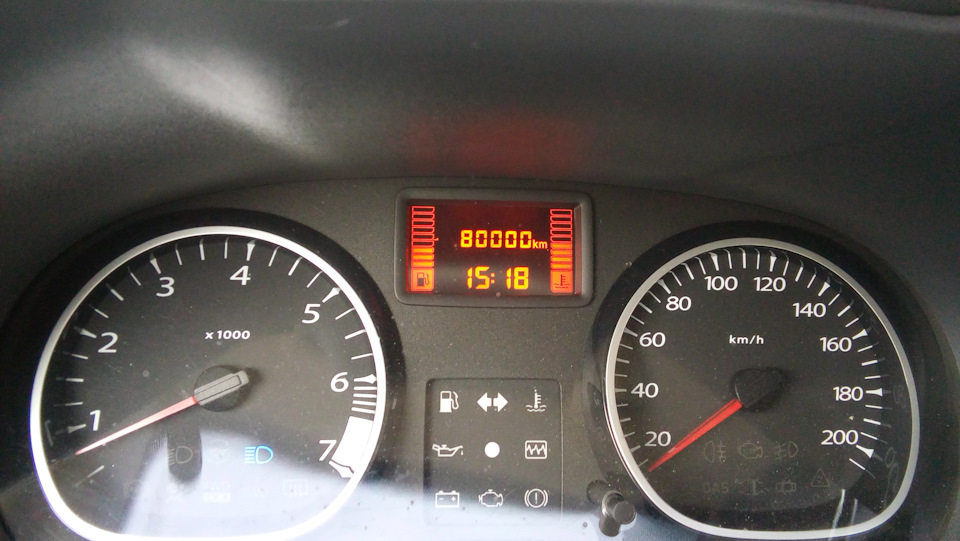

Замена ГРМ на 80 000км.

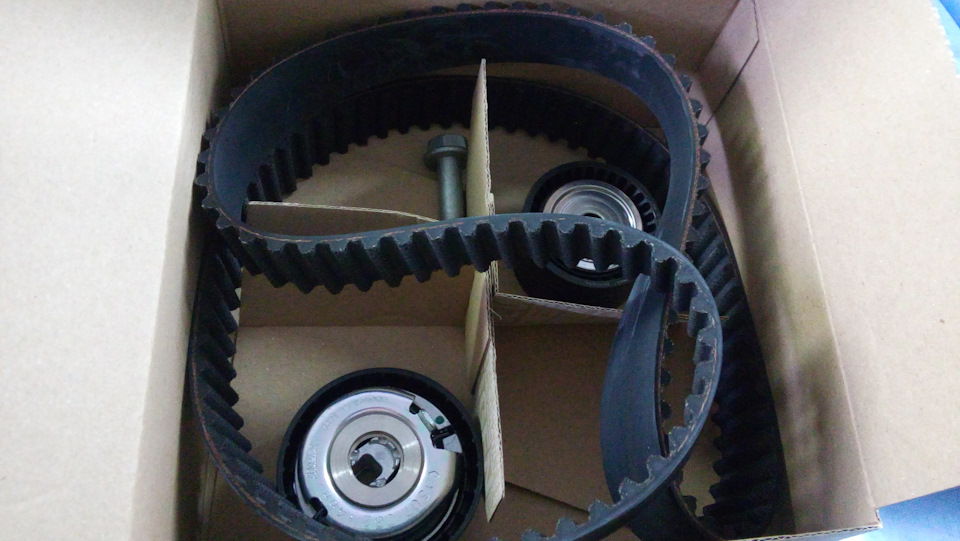

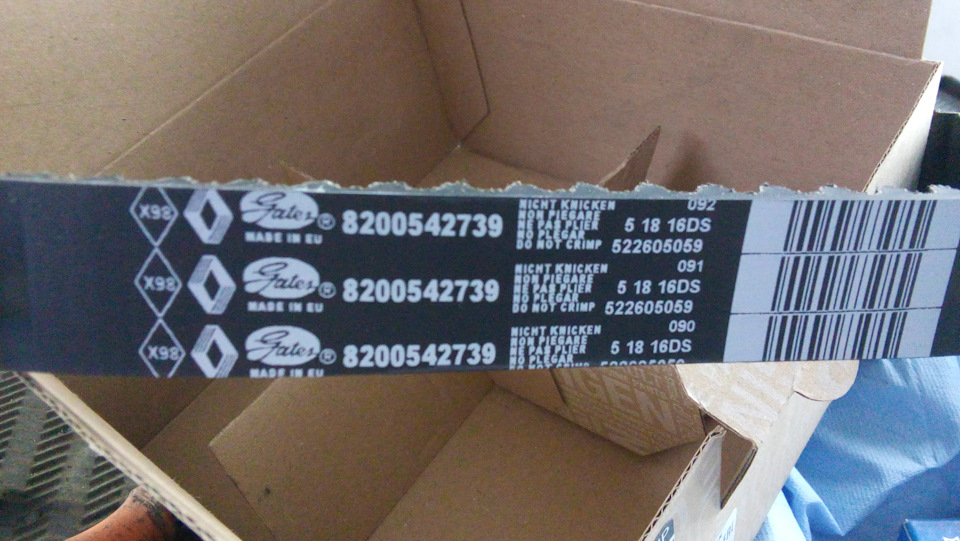

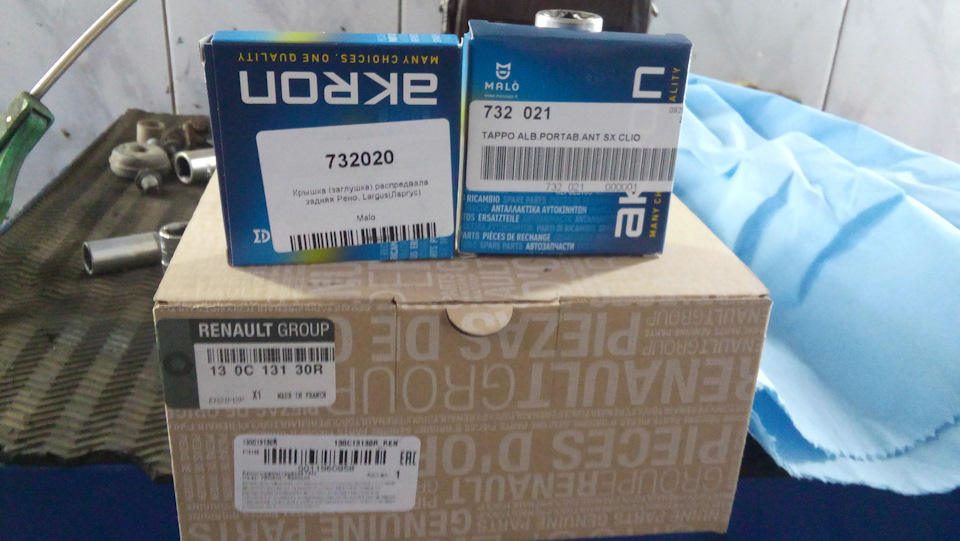

Всем доброго вечера. Когда пробег приблизился к 60000км мною, после долгих консультаций с мотористами и отзывами в инете, было принято личное решение о переносе сроков замены ГРМ на 80000км. Почему именно на 80000км? Просто прочитал на драйве, что с 2014г. интервал замены был изменен на 90000км, да и сам я не верю, что заводской ремень расчитан только на 60000км. В Европе интервал замены ГРМ -120000КМ, а у нас климат в принципе не отличается от европейского, к тому же машина каждый день эксплуатировалась. И ко всему прочему у нас уже 2 года отсутствует официальный диллер в крае, а ехать в Краснодарский край делать ТО душа не пожелала. И вот проехав 80000км я отправился на простой сервис в г. Пятигорске. Сервис дает гарантию на свой ремень на 60000км или год эксплуатации. Цена комплекта Gates -6490Р., что на уровне цен в инете. Дополнительный ремень и ролики после осмотра решили не менять, т.к. они находятся в отличном состоянии. Кстати и сам ремень ГРМ и ролики также были в хорошем состоянии, но всему есть свой предел износостойкости. При этом визуально определить прочность заводского ремня невозможно, он не трескается, не пушится, а сразу обрывается. Рисковать этими вещами не стоит, т.к. ремонт обойдется значительно дороже.
Последняя ночь перед сервисом и 20км на сервис были самыми нервными, уж очень не хотелось, чтоб ремень оборвало перед сервисом, но всё обошлось. )))
Замена ГРМ обошлась в 10200р.
Кроме того я самостоятельно поменял масло и фильтра по кругу перед наступлением летнего сезона и по мере проезда 10000км. Масло раньше я менял через 7500км, а вот уже второй раз меняю через 10000км., думаю этого будет достаточно, тем более при установленом ГБО.
И самое главное — я поменял свечи, которые прошли ровно 65000км и я думаю, что последние 15000км были для них лишними. Если бы я не поставил газ и не ощутил легкие подергивания при разгоне, я на них до осени ещё бы ездил. Даже зимой в -20С машина без проблем заводилась с пульта. Всё таки японцы умеют делать ВЕЩИ.)))
Всем хорошего настроения и ровных дорог.

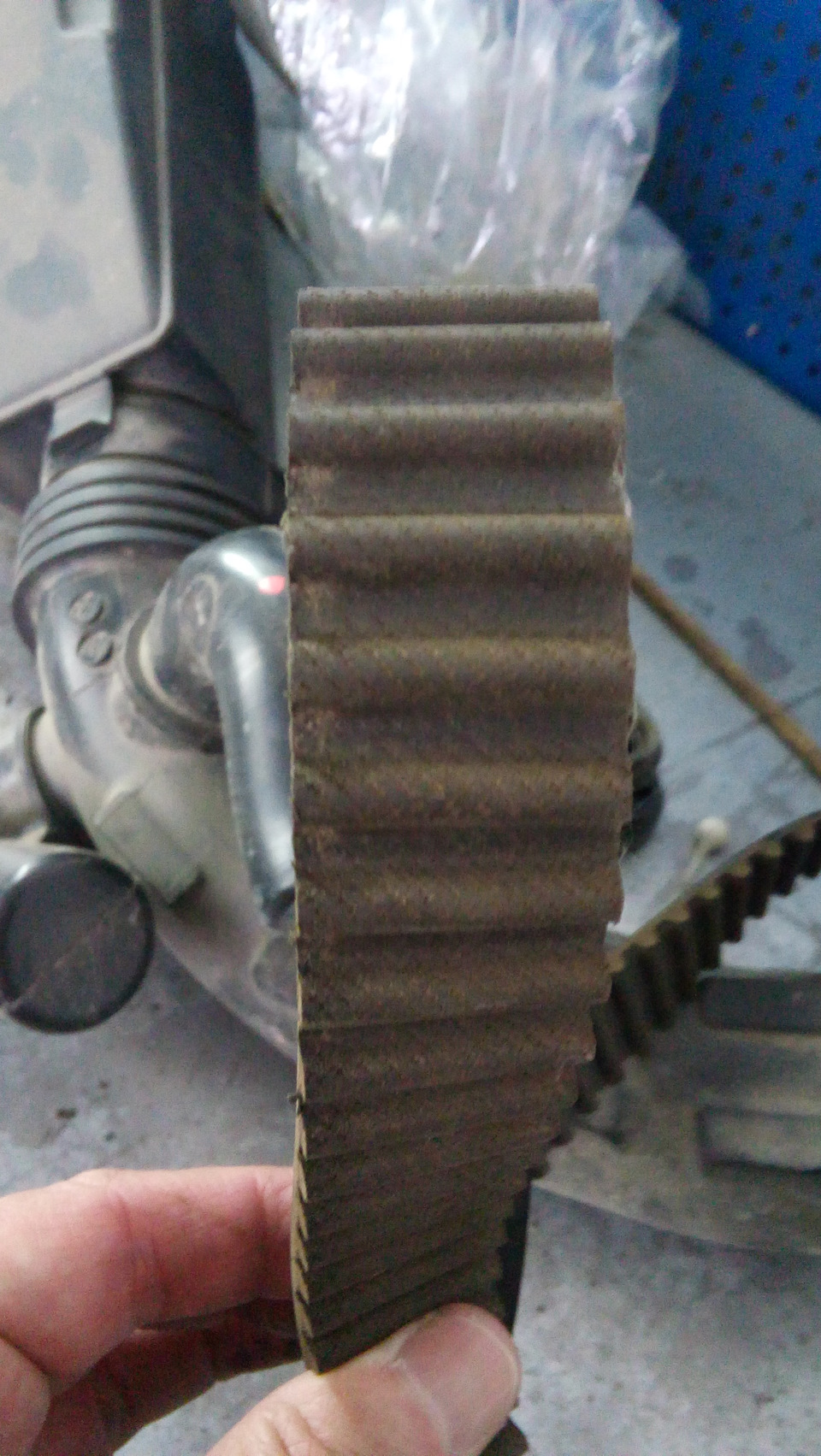

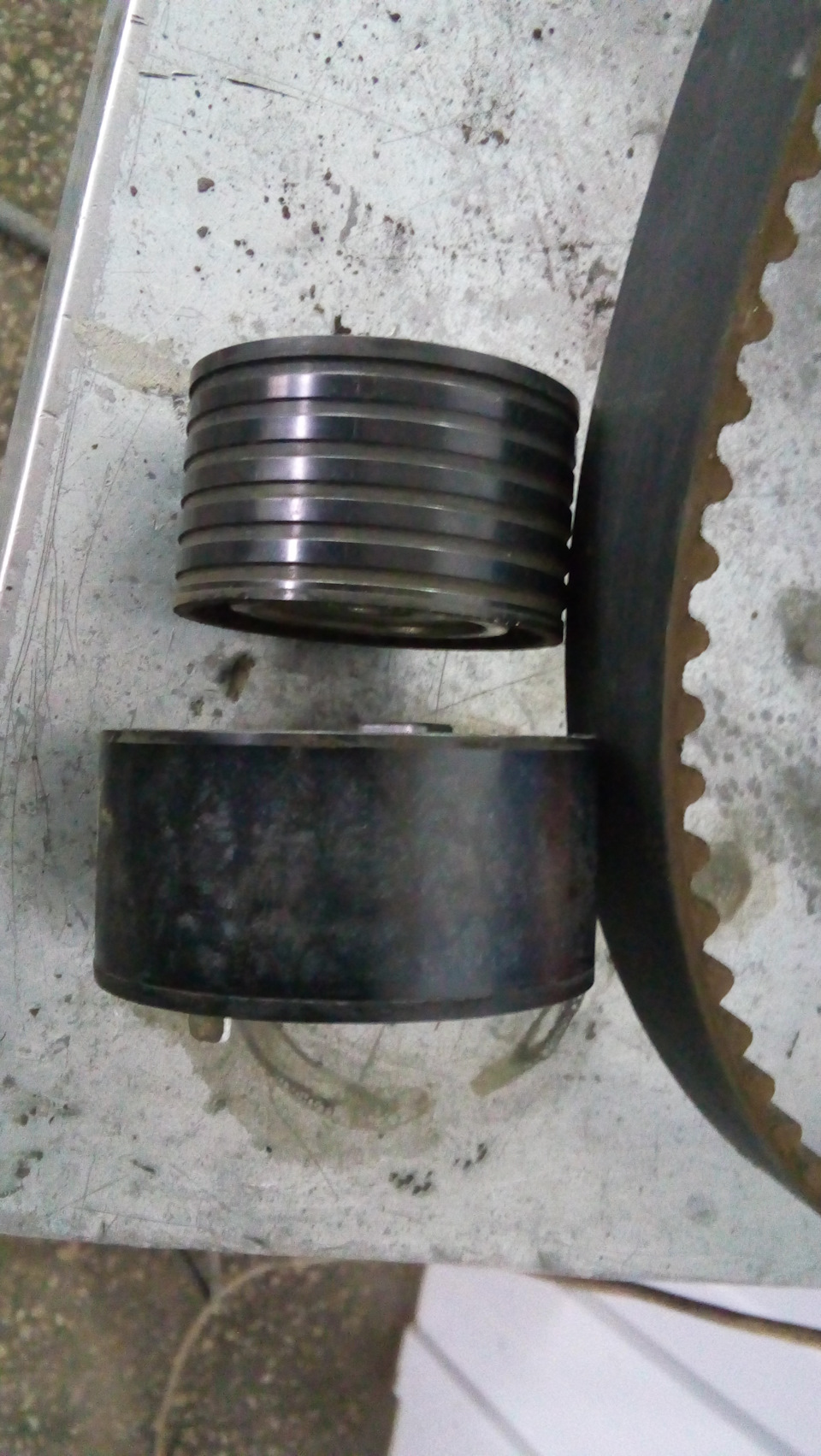

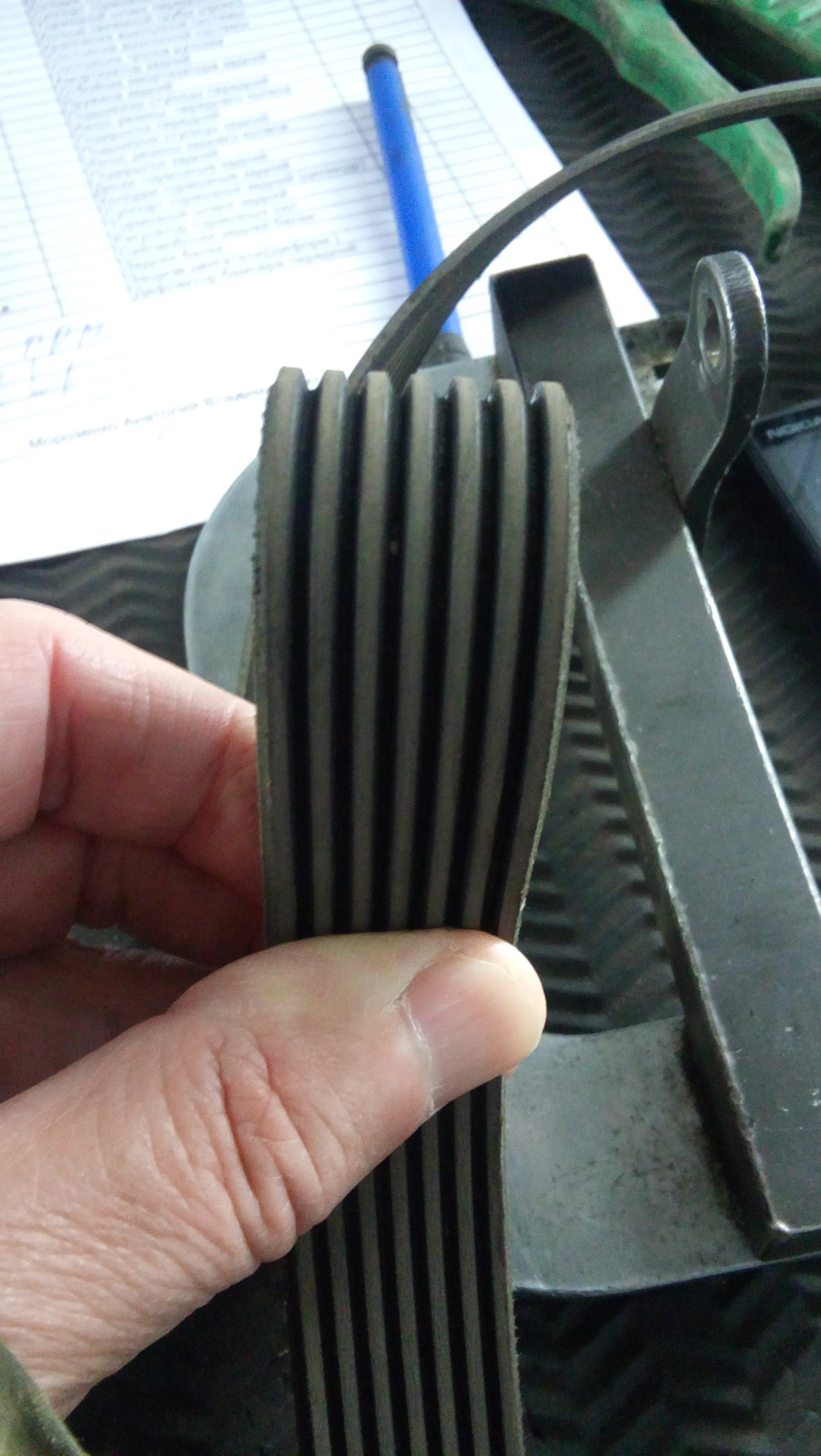

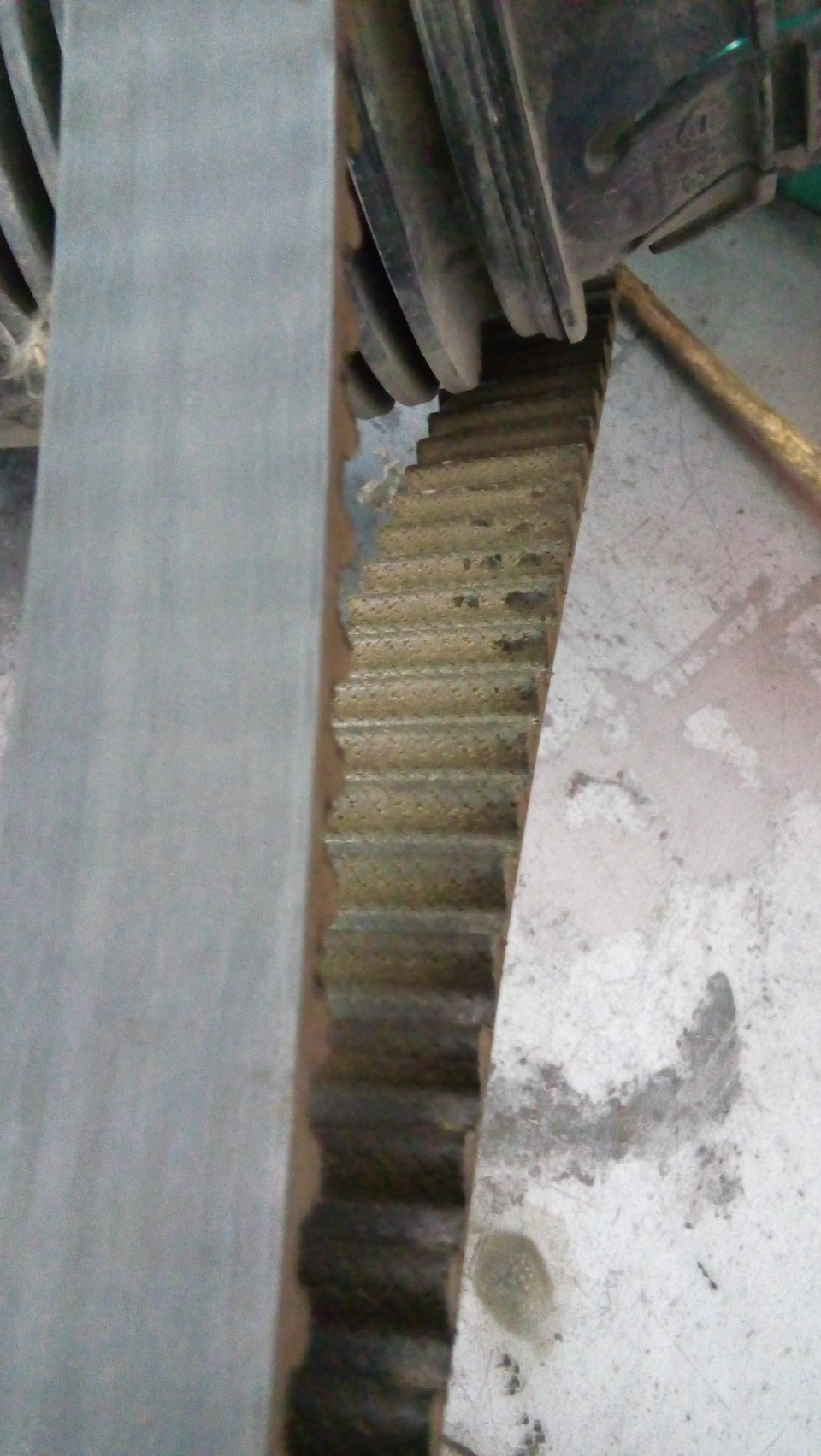

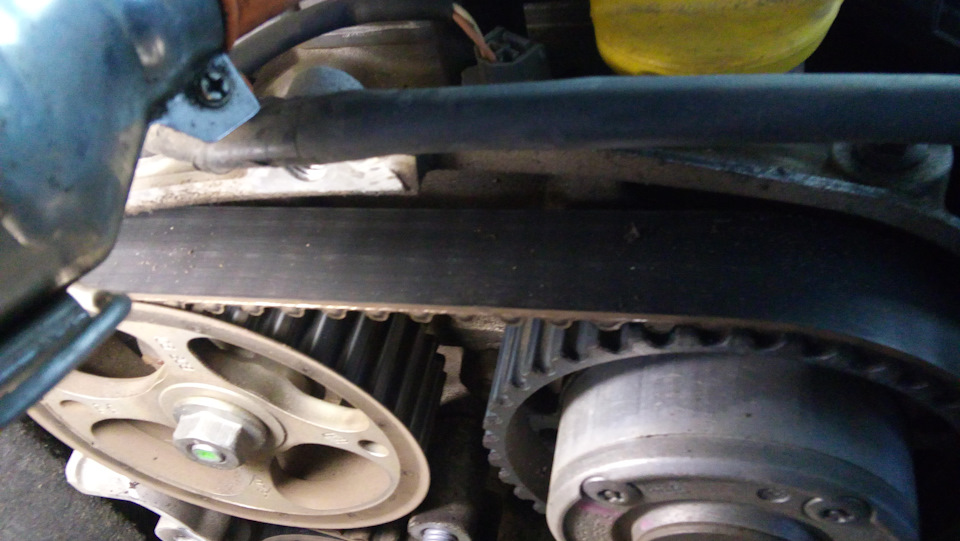

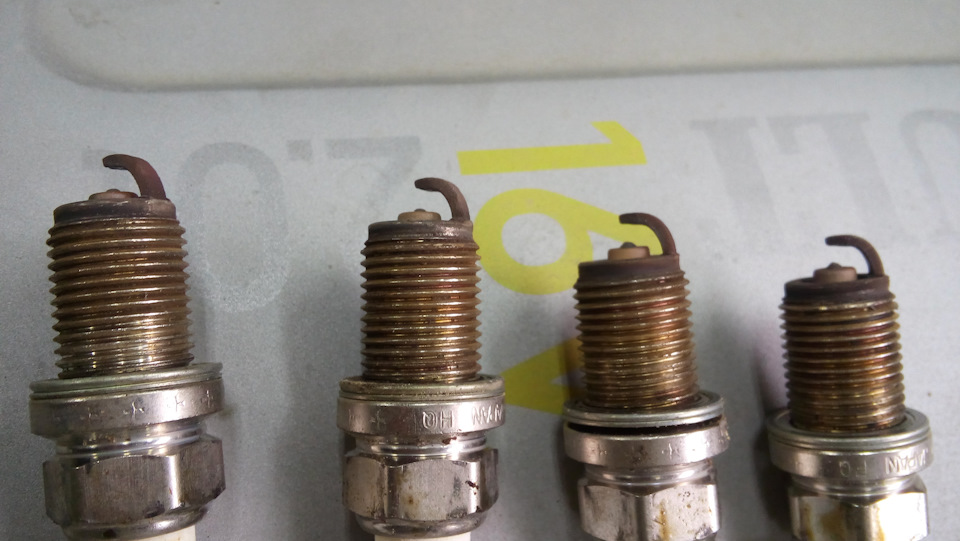

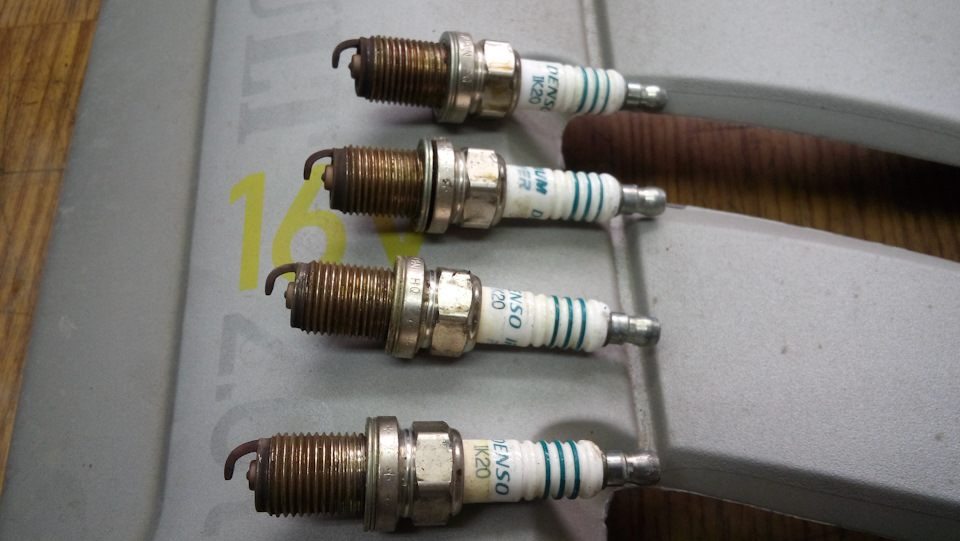

Вот он — рубикон. Свечи после 65000км пробега. Центральный электрод практически выгорел. ГРМ после 80000км пробега. Вид поближе. Внешне износ не виден. На роликах виден износ. Заводские ролики. Новый ремкоплект. Ролики как заводские. Ремень как заводской. Новый ГРМ на машине. Дополнительный ремень и ролики не меняли.
