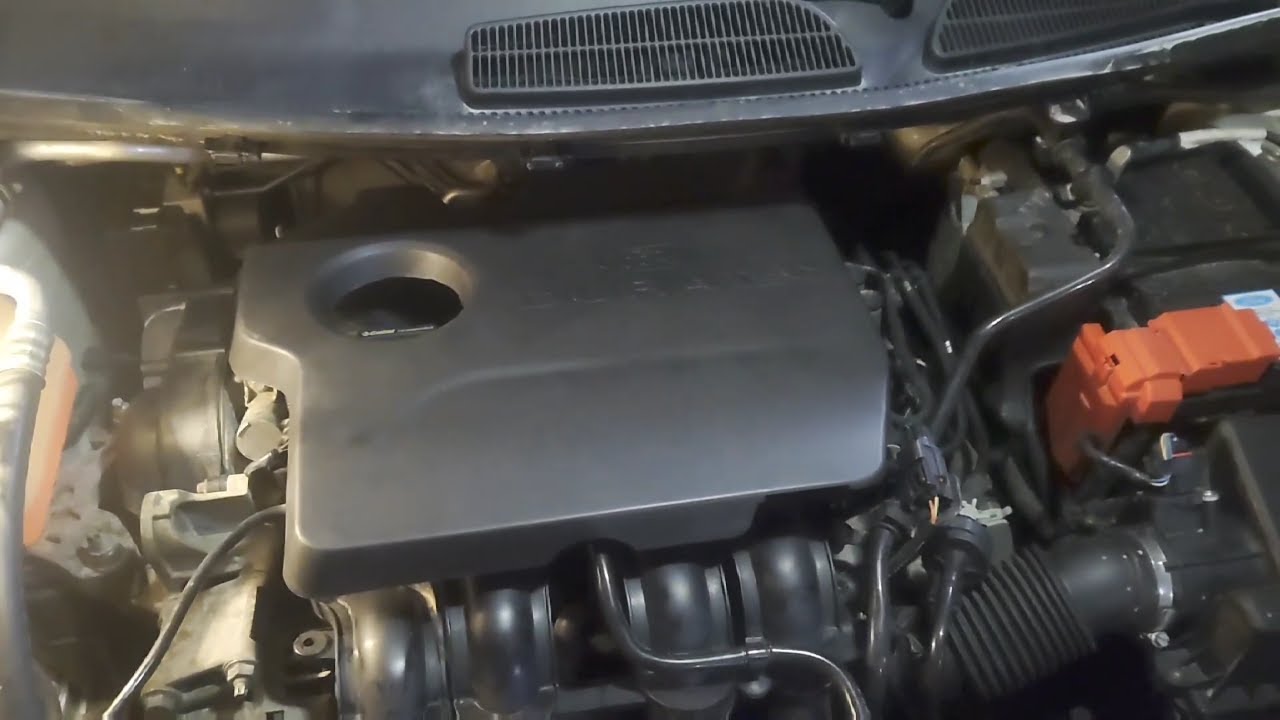

Как снять крышку с двигателя

Как правильно снимать пластиковую / декоративную крышку / кожуха двигателя 1.4 150 сил

Решил в свободную минутку проверить уровень масла, заглянув под капот я увидел сколько мусора собрали эти "корзины", с маслозаливной горловины и с щупом. Решил снять сперва резинки и почистить. Для того чтобы их снять оказалось сперва надо снять накладку.
Искал долго в интернете информацию, желательно с картинками как тянуть и куда чтобы снять кожух, спрашивал у других, оказалось:
1. 90% говорят просто посильнее дёрнуть вверх (хорошо я этого не делал)
2. Информации с картинками или подробным объяснением где сами крепления и как тянуть нигде нет в интернете ( ну я, не нашел), смотрел двигатели просто все от пассата до туарега.
3. Уйма сообщений на форумах как люди ломали на 2 или 3 части этот кожух при попытки сдёргивания, у других ломались крепления и отваливались резинки на них (даже не представляете сколько народу полегло с данной проблемой), а цена то накладки не маленькая и если даже резинка 1 потеряется то это уже будет проблема как оказалось, будет дребезжание слышимое в салоне (с этих форумов).

Решено было сделать мини обзор:

Места креплений под крышкой Порядок снятия крышки Нижнее правок крепление — тянется просто вверх Нижнее левое крепление — тянется вверх Верхнее крепление — вверх дёргать нельзя, отломиться крепление на крышке, особенно на морозе, тянется на себя после снятия первых двух креплений.

После снятия крышки, она была помыта, чистоты особо не прибавило, но заметил следы пребывания крыс которые зимовали у меня под капотом ((( покупал средство от крыс ликви моли — вроде помогло, от котов греющихся на капоте не помогает)).
Поступила идея что это были не крысы ( но следы крыс тоже были), а крышка дёргается и перетирает, у кого такая же крышка просьба обратить внимания на данный патрубок, если потёртости или нет ?!
Проблему решил пропустил трубку снизу

Номер на патрубке не пробивается

Как правильно снять крышку двигателя и избежать поломок

Приветствую всех автолюбителей! Сегодня я расскажу вам о том, как снять крышку двигателя на автомобиле. Эта процедура может понадобиться вам во время обслуживания или ремонта двигателя. Следуя моим рекомендациям, вы сможете выполнить данную задачу без лишних хлопот. Для начала, давайте разберемся в нескольких основных шагах.

Подготовка

Перед началом работы важно подготовиться правильно. Убедитесь, что автомобиль выключен и охладился. Также, имейте под рукой необходимые инструменты, которые вам понадобятся для снятия крышки двигателя. Обычно это отвертки, ключи и приспособления для разъемов.

Шаги по снятию крышки двигателя

1. Откройте капот автомобиля.

2. Осмотрите крышку двигателя и найдите крепежные элементы или зажимы, которые ее удерживают. Обычно они расположены по периметру крышки. Отметьте их положение, чтобы затем легче установить крышку обратно.

3. Отожмите или отверните крепежные элементы или зажимы. Используйте инструменты, которые у вас есть, чтобы снять их совершенно. Будьте аккуратны и не повреждайте крышку двигателя.

4. После снятия крепежных элементов аккуратно поднимите крышку двигателя. Она может быть прикреплена прокладкой или уплотнителем, поэтому будьте осторожны, чтобы не повредить их.

5. Если крышка двигателя все еще плотно сидит, попробуйте поддеть ее небольшим плоским отверткой или другим подходящим инструментом, чтобы освободить уплотнительные кольца.

Заключение

Теперь вы знаете, как снять крышку двигателя на своем автомобиле. Помните, что каждая марка и модель автомобиля может иметь некоторые особенности в снятии крышки, поэтому всегда обращайтесь к руководству по эксплуатации вашего автомобиля или проконсультируйтесь с опытным специалистом, если у вас возникнут трудности.

Удачного вам ремонта и обслуживания автомобиля!

Часто задаваемые вопросы

1. Как снять крышку двигателя?

Снятие крышки двигателя может потребоваться, например, для осмотра и замены свечей зажигания или проверки других элементов двигателя. Вот пошаговая инструкция по снятию крышки двигателя.

1. Убедитесь, что двигатель полностью остыл перед тем как начать работу.
2. Отсоедините негативный клеммный зажим аккумулятора, чтобы избежать возможных коротких замыканий.
3. Отсоедините все электрические разъемы, которые могут быть связаны с крышкой двигателя, такие как провода свечей зажигания.
4. Отверните все болты или зажимы, которые крепят крышку двигателя к самому двигателю.
5. Аккуратно поднимите крышку двигателя, убедившись, что никакие провода или шланги не остаются под ней.

2. Какая роль крышки двигателя в автомобиле?

Крышка двигателя является защитным кожухом, который закрывает верхнюю часть двигателя. Ее главная функция заключается в том, чтобы предотвратить попадание грязи, пыли, воды или других вредных веществ внутрь двигателя. Крышка также предотвращает утечку масла и других жидкостей из двигателя.

3. Как часто следует проверять и менять крышку двигателя?

Проверка состояния крышки двигателя должна проводиться во время регулярного технического обслуживания автомобиля. Если крышка потеряла свои герметичные свойства или повреждена, она должна быть заменена сразу же, чтобы избежать возможных проблем с двигателем. Рекомендуется проконсультироваться с профессиональным механиком, чтобы определить необходимость замены крышки двигателя в вашем конкретном случае.

Снятие и установка декоративной крышки двигателя

Внимание. Если приподнимается упругий элемент только с одной стороны декоративной крышки двигателя, может быть поврежден фиксирующий переходник, показанный на рисунке. При снятии декоративной крышки двигателя необходимо приподнимать одновременно упругие элементы с обеих сторон.

Снятие

1. Одновременно потянув переднюю часть декоративной крышки двигателя, снять упругие элементы с переходников на двигателе.

2. Потянуть декоративную крышку двигателя в порядке, показанном на рисунке, и извлечь переходники из упругих элементов со стороны двигателя.

Верхняя крышка двигателя — снятие и установка
Силовой агрегат. Ремонт двигателя. Фольксваген Гольф 5

Автомобили с бензиновым двигателем объемом 1,4 литра ВСА

Снятие

Внимание! Верхняя защитная крышка двигателя состоит из верхней и нижней частей воздушного фильтра.

1. Отсоедините верхний шланг от воздушного фильтра.

2. Подайте крышку вверх, высвободив из четырех держателей (см. стрелки на иллюстрации) и снимите её с модуля дроссельной заслонки.

Установка

3. Установите крышку на модуль дроссельной заслонки и на четыре держателя, надавите на неё и зафиксируйте.

4. Подсоедините верхний шланг к воздушному фильтру.

Автомобили с бензиновым двигателем FSI объемом 1,4-/1,6 литра

Снятие

Внимание! Верхняя защитная крышка двигателя состоит из верхней и нижней частей воздушного фильтра.

5. Высвободите штекер 1 датчика температуры впускаемого воздуха и отсоедините его, воспользовавшись изогнутой отверткой, например, HAZET 818-1 или 818-2 (см. иллюстрацию).

Отвертку следует вставить в шлиц за стопорным выступом и подать стопорный выступ в сторону водительского места (см. часть А на иллюстрации).

6. Отсоедините шланг 2 низкого давления, надавив на днище разъема (см. иллюстрацию 2.5).

7. Отсоедините воздушный шланг 3, разжав с помощью подходящих клещей, например, HAZET-798-9 удерживающую пружину (см. иллюстрацию 2.5). Снимите шланг с крышки.

8. Извлеките маслоизмерительный щуп 1 (см. иллюстрацию).

9. Подайте крышку двигателя вверх, чтобы снять её с посадочных мест 2 (см. иллюстрацию 2.8).

10. Снимите крышку и положите её верхней стороной на мягкую подкладку. Не потеряйте при этом резиновую втулку маслоизмерительного щупа.

11. Вставьте в направляющую трубку щуп для измерения уровня масла, чтобы при выполнении работ в это отверстие не попадала грязь.

Установка

12. Извлеките щуп для измерения уровня масла из направляющей трубки.

13. Уложите крышку на двигатель так, чтобы крепежные выступы установились напротив своих посадочных мест, и надавите на крышку, чтобы она зафиксировалась.

14. Подсоедините штекер и шланг, располагающиеся под крышкой.

15. Вставьте указатель уровня масла в направляющую.

Автомобили с двигателем объемом 1,6 литра BGU/BSE/BSF

Снятие

16. Извлеките из направляющей указатель 1 уровня моторного масла (см. иллюстрацию).

17. Высвободите крепления 2 крышки и снимите её, подав вверх (см. иллюстрацию 2.16).

Установка крышки выполняется в последовательности, обратной снятию.

Автомобили с двигателем FSI объемом 2,0 литра

Снятие

18. Высвободите крепления крышки и снимите её, подав вверх (см. стрелки на иллюстрации).

Установка крышки выполняется в последовательности, обратной снятию.

Автомобили с двигателем TFSI объемом 2,0литра (GTI)

Снятие

19. Сожмите поводки хомута 1 на патрубке воздушного шланга соответствующими клещами, например, VAS-5024A или HAZET-798-9 и сместите его на шланг (см. иллюстрацию).

20. Сместите резиновую манжету к турбонагнетателю.

21. Отсоедините штекер 2 от расходомера массы впускаемого воздуха и отложите его в сторону от места работ (см. иллюстрацию 2.19).

22. Просуньте руку сбоку под крышку и высвободите крышку двигателя сначала с передней стороны (см. стрелки 3 на иллюстрации 2.19), а затем сзади (см. стрелки 4).

Установка крышки выполняется в последовательности, обратной снятию.

Автомобили с дизельным двигателем

Снятие

23. Резко подайте вверх переднюю часть крышки (см. стрелки А), а затем потяните её вперед, если смотреть по направлению движения, и высвободите из крепления заднюю часть крышки (см. стрелку В).

Дизельные двигатели объемом 1,9-/2,0 литра, кроме двигателей AZV/BKD

У автомобилей с двигателями AZV/BKD крышка конструкционно немного отличается, однако её снятие выполняется идентично (см. иллюстрацию 2.23а).

Установка

24. Закрепите заднюю часть крышки, а затем установите её над монтажными точками А и надавите на неё сверху для фиксации (см. иллюстрации 2.23 и 2.23а).

Двигатель FSI объемом 1,6 литра (85 кВт, 115 л. с.):
1 — модуль дроссельной заслонки
2 — клапан системы рециркуляции ОГ
3 — корпус термостата
4 — верхняя защитная крышка двигателя
5 — распределительный вал
6 — штыревой указатель уровня масла (щуп)
7 — цель привода газораспределительного механизма
8 — звездочка распределительного вала выпускных клапанов
9 — крышка маслозаливной горловины
10 — масляный фильтр
11 — электромагнитный клапан адсорбера
12 — впускной коллектор
13 — поршень
14 — пробка сливного отверстия моторного масла
15 — коленчатый вал
16 — масляный насос
17 — цепь привода масляного насоса
18 — ременный шкив коленчатого вала
19 — ручейковый ремень
20 — ременный шкив компрессора кондиционера

Бензиновый двигатель FSI объемом 2,0 литра:
1 — катушка зажигания
2 — распределительный вал выпускных клапанов
3 — распределительный вал впускных клапанов
4 — направляющий ролик
5 — поршень
6 — зубчатый ремень
7 — ременный шкив коленчатого вала
8 — масляный поддон
9 — роликовый балансир
10 — штыревой указатель уровня масла (щуп)
11 — заслонка впускного тракта
12 — верхняя часть впускного коллектора
13 — вал привода заслонок впускного тракта
14 — масляный фильтр
15 — компрессор кондиционера

Газораспределительный механизм дизельного двигателя объемом 2,0 литра с четырьмя клапанами:
1 — роликовый балансир блоке «насос-форсунка»
2 — блок «насос-форсунка».
Располагается по центру между клапанами
3 — распределительный вал впускных клапанов
4 — распределительный вал выпускных клапанов
5 — съемная ось
6 — выпускной тракт
7 — клапаны с вертикальным расположением.
Если смотреть сверху, то клапаны находятся под углом 45° относительно продольной оси двигателя
8 — впускной тракт
9 — коромысло
