Сколько болтов на коробке ваз 2109

Как снять коробку на ваз 2109 — полезные советы

Даже если следовать всем инструкциям, которые можно найти в руководстве по эксплуатации и ремонту авто, замена коробки передач ВАЗ 2109 производится непросто. Причина в том, что снятие КПП требует многих поэтапных действий по разборке-сборке систем и узлов автомобиля.

Если вы решите обратиться Автосервис КЛЮЧАВТО Санкт-Петербург, коробку передач снимут буквально за один час. Следует также отметить, что автонормы от завода производителя по снятию КПП ВАЗ 2109 составляют 4,2 часа, а своими руками на выполнение этой задачи, скорее всего, понадобится целый день, а то и два.

Признаки неисправности КПП ВАЗ 2109

• шум в коробке передач;
• затруднённое переключение передач;
• самопроизвольное выключение передачи;
• «треск» в момент включения передачи;
• повышенный шум при выключении сцепления.

Следует помнить, что коробка передач ВАЗ 2109 (она же ВАЗ 2108 и всего остального семейства) весит прилично от 32,7 до 33 кг. Железяка увесистая. И если ещё учесть, что снимать коробку надо с уровня выше головы, то свои силы стоит рассчитать, особенно если вы работаете один. Нужно заранее подготовить место для коробки так, чтобы не пришлось подымать КПП со дна смотровой ямы.

Замена КПП ВАЗ 2109

Для замены коробки ВАЗ 2109 понадобятся:

• ключи на 8, 10, 13, 15 мм;
• динамометрический ключ, торцовая головка на 13мм;
• домкрат;
• ёмкость для слива масла;
• место для ремонта (смотровая яма или эстакада);
• отвёртка плоская.

Установку коробки передач проводите в порядке, обратном снятию, затягивая болты и гайки правильными моментами, с учетом следующего:

• перед соединением валов приводов колес с полуосевыми шестернями, убедитесь в том, что стопорные кольца на внутренних шарнирах заменены новыми. Это очень важно, так как при установке старых колец возможно самопроизвольное разъединение приводов колес и полуосевых шестерен при движении автомобиля;
• перед установкой коробки передач нанесите тонкий слой трансмиссионного масла на шлицевой конец первичного вала и смазку ШРУС-4 на наружную поверхность направляющей втулки муфты подшипника выключения сцепления. Затем отцентрируйте ведомый диск сцепления оправкой А.70081.

После установки коробки передач отрегулируйте полный ход педали сцепления и привод управления механизмом переключения передач в следующем порядке:

• действуя снизу автомобиля, при ослабленном стяжном болте хомута тяги установите шток в нейтральное положение;
• приподнятом декоративном чехле установите рычаг переключения передач так, чтобы его нижняя часть расположилась перпендикулярно полу кузова, а рукоятка находилась от правого сидения на расстоянии, равном 1/3 расстояния между сидениями. В этом положении затяните гайку стяжного хомута. Затем залейте в коробку передач рекомендуемое масло.

При соединении привода переключения с коробкой передач следите, чтобы не произошло перекрутки или деформации гофров защитного чехла. Установка рычага переключения передач в требуемое положение.

Как снять коробку на ВАЗ-2109 своими руками: подробная инструкция

При замене сцепления необходимо знать, как снять коробку на ВАЗ-2109. Без этого невозможно ремонтировать корзину и диски сцепления, а также произвести ремонт коробки передач. На «девятках» можно снять коробку, не используя эстакаду или смотровую яму. Установить ее можно тоже без таких удобств. Но потребуется сноровка, так как все работы выполняются в этом случае немного сложнее. Обязательно нужно обзавестись инструментами, желательно иметь под рукой хороший набор ключей.

Подготовительные работы

Перед тем как снять коробку на ВАЗ-2109, необходимо подготовить автомобиль к демонтажу. Для этого:

1. Полностью отключаете аккумуляторную батарею и снимаете ее.
2. Под левую сторону устанавливается домкрат.
3. Ослабляете болты, которыми закреплены колеса.
4. Расконтрите гайку крепления внешнего ШРУСа и ослабьте ее затяжку.
5. Поднимаете левую сторону и полностью снимаете колесо с автомобиля.
6. Установите под картером коробки передач емкость не менее 5 л.
7. Слейте масло из коробки передач. Оцените его состояние, при необходимости впоследствии залейте свежее.

На этом подготовительные работы окончены, можно приступать к демонтажу элементов, которые будут мешать снятию коробки передач.

Разборка левого привода

Перед тем как снять коробку на ВАЗ-2109, обязательно нужно разобрать левую часть подвески. Дело в том, что левый привод будет мешать при сдвигании коробки. Поэтому нужно освободить пространство для маневров:

1. Ключом на «17» выкручиваете два болта, которыми крепится обойма шаровой опоры к поворотному кулаку ступицы.
2. Плоскогубцами необходимо вытянуть шплинт из отверстия в рулевом наконечнике, после чего выкрутить гайку ключом на «19».
3. Установив съёмник на наконечник, необходимо извлечь палец из отверстия кулака.
4. Уведите в сторону тормозной шланг.
5. После этого нужно полностью выкрутить гайку на внешнем ШРУСе.
6. Потяните всю стойку на себя, чтобы привод упал на землю.

Шестой пункт можно не делать, достаточно только лишь извлечь внутреннюю гранату из коробки передач. А вот правая граната извлекается только после того, как будет сдвинута коробка в сторону. Своими руками снять коробку ВАЗ-2109 несложно, достаточно соблюдать последовательность всех действий.

Окончательная разборка

Затем необходимо произвести следующие манипуляции:

1. Снимите стартер, предварительно отключив от него два провода.
2. Выкрутите при помощи ключа на «13» минусовой провод, закреплённый на коробке передач.
3. Ослабьте крепление тросика сцепления и снимите его.
4. Выкрутите трос привода спидометра.
5. Установите под коробку передач опору, можно использовать обычный домкрат.
6. Отсоедините от кулисы рычаг.
7. Полностью снимите подушки, которыми крепится коробка передач к кузову автомобиля.
8. Если необходимо снять двигатель с коробкой ВАЗ-2109, то потребуется вывешивать его.

Вот и всё, теперь коробка передач держится только лишь тремя болтами и одной гайкой на катере двигателя.

Как полностью снять коробку?

После завершения всех предыдущих действий вам потребуется выкрутить ключами на «19» три болта и одну гайку, которыми крепится коробка передач к катеру двигателя. Не опасайтесь, коробка после выкручивания этих резьбовых соединений не упадёт. Ее придётся отстыковать, используя монтажные лопатки.

Аккуратно, стараясь не повредить элементы картера, отодвигайте коробку передач от двигателя. Все работы лучше всего проводить на эстакаде или смотровой яме, но если таких удобств у вас нет, то достаточно вывесить переднюю часть автомобиля. Обязательно вместо одного из внутренних ШРУСов установите в отверстие отрезок трубы. В противном случае может разрушиться механизм дифференциала, придется полностью разбирать и ремонтировать коробку. После того как первичный вал коробки передач сойдёт со шлицов, можно будет опустить КПП на землю. При этом вам открывается полный доступ к механизму сцепления, который установлен на маховике коленчатого вала.

Установка коробки

Процедура установки выполняется в обратном порядке. Обязательно очистите от загрязнений картер коробки передач. Вам необходимо выполнить следующие действия:

1. Поднять коробку передач, чтобы первичный вал был примерно по центру маховика. Одновременно с этим нужно установить правую гранату в отверстие.
2. Установить первичный вал в отверстии маховика. При необходимости можно прокрутить его, чтобы он установился на шлицы.
3. Притянуть картер коробки передач к двигателю как можно ближе. Делайте это как можно равномернее, чтобы не шла КПП наперекос.
4. Наживить три болта и гайку крепления коробки передач.
5. Установить левый внутренний ШРУС в отверстие.
6. Поставить на место подушки, кулису, стартер, подключить все провода.
7. Установить на свои места тросы сцепления и привода спидометра.

После этого можно собрать левую сторону подвески, установив на место шаровую опору и закрепив ее двумя болтами. На поворотный кулак наденьте рулевой наконечник и закрутите гайку. Зафиксируйте ее при помощи шплинта. Затяжку ступичной гайки необходимо производить только после того, как установите автомобиль на колёса. Вот как снять коробку передач на ВАЗ-2109, процедура несложная, но нужна сноровка – процесс может затянуться на пару дней, если нет опыта.

Сколько болтов на коробке ваз 2109

Если ты собрался поменять коробку или привода на своём зубиле в первый раз, то тебе необходимо прочитать эту статью ����

Давноооо я уже хочу написать эту статью, но никак руки не дойдут.
Хочу поделиться своим опытом для тех, кто никогда не менял коробку на чем переднеприводном вазе но очень жаждит этого.

Как думал я когда-то на первый взгляд ну и что там менять то? Снял старую, поставил новую и дальше первую с буксом вторую с хрустом, но нет не все так просто.

Скажу сразу, это статья не для знатоков этого дела, а для тех кто делает в этом деле первые шаги.

Итак, пожалуй начну. История такая как то раз у моего друга на 2112 застрелилась коробка, перестали вставляться скорости или что-то типа того, точно уже не помню, снять и ремонтировать было не вариант, машина всегда нужна, решили брать коробу с разборки, решили — сделали. Приехали на разборку и взяли коробку с такой же 12, установили на машину (не скажу что легко, 6 часов *бли и она на месте) но тут мы решаем ставить стартер но стартер от 12 под 2 болта а коробка на 3 болта! Да да, мы даже не посмотрели на это, не глумитесь мы не знали этого, на просторах интернета мы обнаружили, что коробки не все одинаковые на "зубилах", чтобы было наглядней вот фотки :

Отличие в том что стартер от 2109 входит в посадочное место в "колоколе" а 2112 имеет свой маленький "колокол" (не бейте, не знаю как он называется по научному). Друг настроен по боевому, запускаем машину с толкоча а на следующий день едем за стартером от 09.

Я думаю что знатоки уже начали строчить комментарии о том, что они не только этим отличаются, да да так и есть, но об этом чуть позже.

Итак мы взяли стартер под 3 болта и все должно заработать но нет! Стартер выдаёт только щелчок и небольшой стрекот, но нет он не сломан, дело в другом.

Как оказалось позже существует 2 вида маховика для переднего привода, есть маховик от 2109 и 2110, отличаются количеством зубьев на венце (128 зубов у 2110 у 2109 хз сколько не нашёл).

Итак подробней о стартере, тут приготовься, это настоящий вынос мозга. Существует 5 видов стартеров!

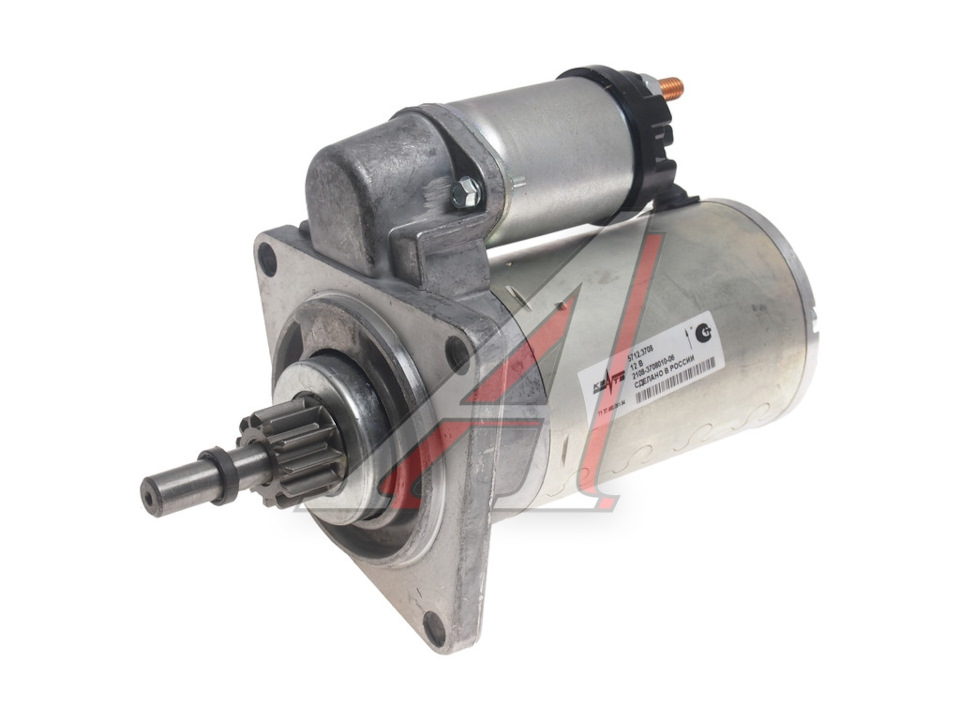

1. Под 3 болта и 11 зубьев на шестерне бендикса (стоит на 2108,09,13,14,15)

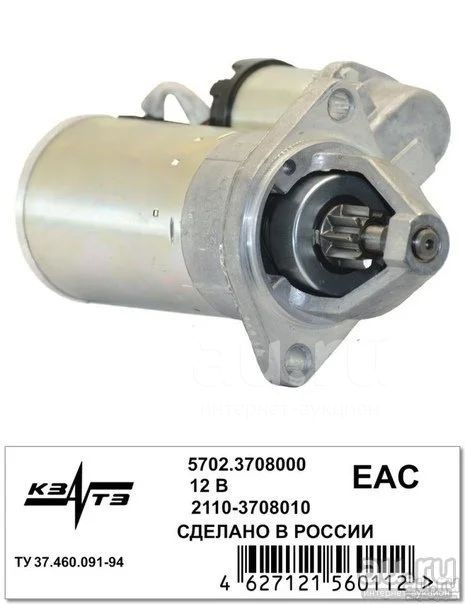

2. Под 2 болта и 9 зубьев с "куполом" (стоит на 2110,11,12)
Первые 2 это самые распространённые типы стартеров
3. Под 2 болта и 11 зубьев с "куполом" ((стоит на поздних 2114,15, калина) один из самых редких как я понял)
4. Под 3 болта и 9 зубов с "куполом" (стоит на поздних 2112 и приорах)
5. Под 3 болта и хз сколько зубьев с "куполом" необычной формы (идёт на грантах с тросиковой коробкой)
Инженеры ваза, можно так с людьми поступать? Вы бы ещё больше вариаций сделали!
Если вы не поняли то вот видео где рассказывают про стартера

В итоге мой друг остался с двумя стартерами, из которых не один ему не подходит (как подсказал интернет). У нас получился такой кисель — коробка 09 (3 болта и посадочное место под вал стартера в "колоколе"), маховик от 2110 на 128 зубьев и два неподходящих стартера. Снимать коробку и менять венец или маховик желания обсолютно не было и моему другу пришла гениальная идея, взять стартер под 3 болта и 9 зубьев с "куполом" и спилить этот самый "колокол" и вставить вал стартера в "колокол" коробки. Я сразу сказал что это гениально и я даже "колокол" спилю без проблем но я совершенно не уверен, что это будет работать но настрой друга был несокрушим. Все так и сделали, стартер на месте и да все заработало! Стартер с трудом но запустил её, к слову 12 ездить с ним уже где-то 1.5 года и все ок (это не пособие о том как нужно делать, больше истерия из жизни).

Ещё одна тема о проводах "зубил".

Недавно мой знакомый менял правый (длинный) привод на приоре, пошёл он в магазин и взял привод как сказали от приоры (до этого я как и продавцы в магазине думал что у всех "зубил" одинаковый правый привод). Все собрав, залив масло стал спускать машину с домкрата и в момент щелчок со звуками вытекающего масла дал понять что что-то не так. Привод вылетел из коробки. Все по тому, что производитель задумал сделать несколько разных приводов для переднеприводного семейства ваза.
Итак мы имеем:

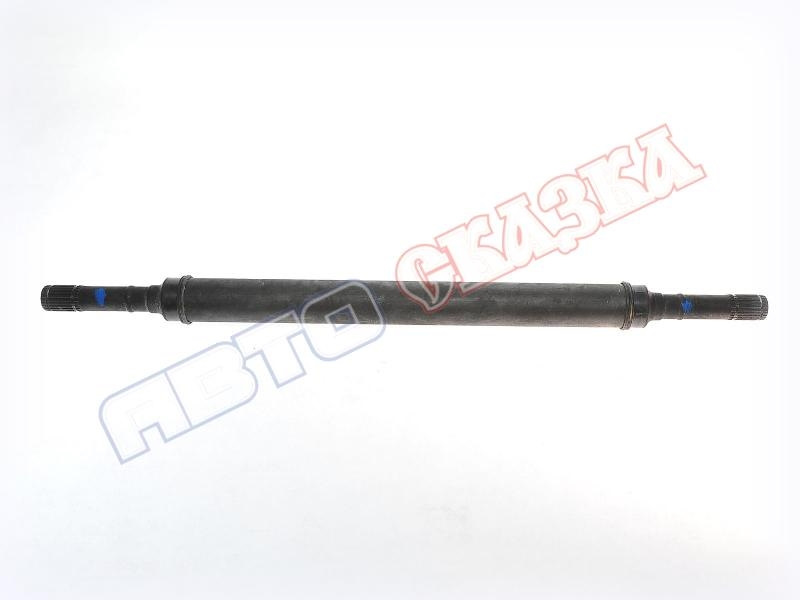

1. 660мм правый привод для ваз 2108-12
2. 680мм правый привод для калины и гранты

Информацию в интернете нашёл только по ним, но лучше решение будет снять старый привод и пройти с ним и рулеткой в магазин и на месте все мерить.

сколько болтов крепления коробки передачь у ваз 2109 и как снять её

Чтоб вынуть коробку надо открутить очень много болтов. В том числе опора двига, нижний рычаг, шаровую, не забыть слить масло из коробки потому как надо от туда будет слить масло, это шоб шрусы выковырить.
А еще четыре болта которыми она (КПП) крепится к двигателю. Это то что вспомнил. а еще много проводов от датчиков отсоеденить (задний ход и привод спидометра)
И самое главно!! ! не забыть вывесить двигатель, а то много доп проблем вылезет.

Удачи и веры в себя.
ПС не забудь купить умную книгу (лучше с картинками) по ремонту всего девайса (в смысле авто)

Как снять коробку передач на ВАЗ 2109

Автомобили ВАЗ 2109 и 21099 оснащаются четырехступенчатыми и пятиступенчатыми механическими коробками передач. Все передачи, помимо задней, оснащаются синхронизаторами. Также коробка объединена с дифференциалов.

Полезные советы

Крайне важно следить за исправностью КПП, а в случае обнаружения признаков поломки незамедлительно их устранять. Своими руками или с помощью автосервиса — это уже ваше личное решение.

Внутреннее устройство коробки

Устройство

Чтобы понимать суть ремонта, разборки и сборки КПП, первым делом необходимо познакомиться с ее устройством. В случае с ВАЗ 2109 устройство коробки следующее:

• На первичном валу расположен блок из ведущих шестерней, находящихся в постоянном зацеплении с ведомыми шестернями передач при движении вперед;
• На втором валу имеются ведомые шестерни с игольчатыми подшипниками. Там же располагается пара синхронизаторов;
• Вторичный вал создан совместно с ведущей шестеренкой основной передачи;
• К фланцу коробки двухсателитного дифференциала крепится ведомая шестеренка основной передачи;
• Подшипники дифференциала всегда монтируются с натягом, регулирование которого осуществляется путем подбора разных по толщине колец.

Схема КПП

Неисправности и их устранение

Ремонт коробки передач во многом зависит от характера и типа неисправности. Существует несколько вариантов поломки данного агрегата, в каждом из которых следует предпринимать соответствующие действия для их устранения.

Неисправность

Возможные причины

Что нужно делать

Возникает шум в КПП

• Износились зубья на шестеренках;
• Износились подшипники;
• Снизился уровень масла в коробке передач

• Долейте масло;
• Замените изношенные подшипники;
• Поменяйте при необходимости сальники

Передачи переключаются с трудом

• Сцепление выжимается не полностью;
• Деформировалась тяга, которая управляет механизмом переключения скоростей;
• Нарушилась целостность реактивной тяги;
• Ослабло крепление шарнира или штока, который выбирает передачу;
• Неправильно отрегулирован привод переключения скорости;
• Сломались пластиковые компоненты привода переключения передачи

• Попробуйте выпрямить тяги. Если это невозможно, замените их;
• Затяните плотнее винты крепления;
• Отрегулируйте привод переключения скоростей;
• Замените поврежденные компоненты

Возникает самопроизвольное выключение передач

• Повредились или износились торцы зубцов синхронизатора на шестеренке и муфте;
• Возникли трещины, расслоилась резина на задних опорах;
• Некорректно отрегулировали привод переключения скоростей;
• Неправильно натянули защитный кожух тяги, из-за чего передача включается не полностью

• Замените изношенные, деформированные элементы;
• Поправьте положение кожуха (чехла) тяги;
• Отрегулируйте привод

Передачи включаются с шумом, треском

• Сцепление отключается не полностью;
• Износилось блокирующее кольцо синхронизатора передачи, которая включается

• Замените блокирующее кольцо

Возникла утечка масла из КПП

• Износ сальника первичного вала;Износ шток
• выбора скорости;
• Поломка уплотнителя валика привода спидометра;
• Ослабло крепление крышки на КПП или картера;
• Повредился герметик, имеющийся под крышкой КПП;
• Ослабло крепление закрытия сливного отверстия

• Замените прокладки, используйте новый герметик и прокладки;
• Подтяните все имеющиеся крепежные элементы;
• Проверьте состояние сливной пробки

В большинстве случае проблемы с КПП устраняются путем ее демонтажа и разборки. Не беритесь за подобную работу, не обладая должными навыками и опытом.

Демонтаж

Чтобы демонтировать коробку, рекомендуем вам опираться на инструкцию, четко следовать последовательности и закреплять навыки наглядными видео.

1. Отключите минусовую клемму с аккумулятора, слейте из системы КПП масло.
2. Открутите болты, которые удерживают защиту картера, и снимите ее.
3. От картера сцепления отключите массу (провод).
4. На наконечнике троса привода сцепления немного ослабьте натяжение гаек.
5. С рычага сцепления снимите наконечник троса.
6. Отключите колодку от тягового реле.
7. Отключите провод, идущий на тяговое реле стартера.
8. Демонтируйте непосредственно сам стартер.
9. Отключите тягу привода от наконечника шарнира. Речь идет о тяге, которая осуществляет переключение скоростей.
10. Отсоедините трос от привода спидометра автомобиля.
11. Открутите крепление шарового шарнира рулевой тяги.
12. Извлеките, выпрессуйте палец шарнира рулевой тяги из поворотного рычага стойки.
13. Хвостовик внутреннего ШРУСа привода передних колес следует выдавить и отвести в сторону.
14. Отключите второй ШРУС.
15. Демонтируйте щит картера сцепления.
16. Освободите коробку переключения передач от креплений, удерживающих ее на двигателе.
17. Снимите коробку.

Аккуратно снимаем КПП

Обязательно перед непосредственным снятием коробки отведите ее в горизонтальной плоскости от мотора. Затем выведите из зацепления первичный вал. Внимательно следите за тем, чтобы не повредились лепестки от пружины сцепления.

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

1. Зачистите и тщательно отмойте все наружные поверхности коробки передач.
2. Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
3. Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
4. Извлеките старую уплотнительную прокладку. Она пойдет под замену.
5. Включите любую из двух передач — 3 или 4.
6. Открутите болт, который удерживает 5 передачу, после чего включите ее.
7. Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
8. Открутите гайку на вторичном валу, а затем и на первичном.
9. Снимите синхронизатор 5 скорости вместе с вилкой.
10. Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
11. Снимите кольцо блокировки синхронизатора 5 скорости.
12. Извлеките ведомую шестерню 5 скорости со вторичного вала.
13. Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
14. Снимите сам игольчатый подшипник с шестерни 5 скорости.
15. Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
16. Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

Ювелирная работа

1. Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
2. Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
3. Снимите заднюю опору двигателя.
4. Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
5. Демонтируйте крепежные болты картера сцепления и картера коробки.
6. Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
7. Снимите картер коробки передач.
8. Открутите болт крепления вилки переключения 1 и 2 скоростей.
9. Снимите вилку и шток.
10. Открутите болт крепления вилки 3 и 4 скоростей.
11. Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом.

Разобранная КПП

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109. Попутно обращаем внимание на следующие моменты:

• Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
• Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
• Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
• Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
• Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
• Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
• Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

Порядок сборки кпп ваз 2109

Коробка передач ваз 2109 включает в себя следующие элементы:

• Картер передающей коробки;
• Первичный вал;
• Вторичный вал;
• Два синхронизатора;
• Ось, оснащенная шестерней заднего хода промежуточного характера;
• Устройство главной передачи;
• Дифференциал, изменяющий привод переключения передач;
• Крышка из алюминия покрывающая картер запрессованная сапуном.

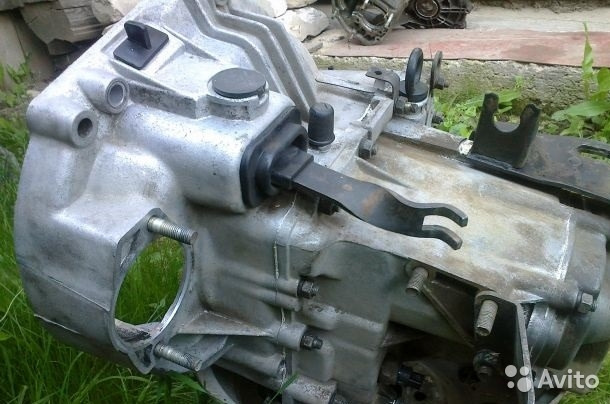

Картер КПП

Устройство КПП ВАЗ 2109

Коробка переключения передач Ваз 2109 — вид справа
: 1 — кронштейн троса привода сцепления, 2 — указатель (щуп) уровня масла, 3 — картер сцепления, 4 — вилка выключения сцепления, 5 — первичный вал КПП Ваз 2109, 6 — подшипник выключения сцепления, 7 — сальник вала привода колес, 8 — защитный чехол штока механизма переключения передач, 9 — задняя опора силового агрегата, 10 — привод спидометра.

Коробка переключения передач Ваз 2109 — вид слева
: 1 — левая опора силового агрегата, 2 — задняя крышка картера коробки передач, 3 — сливная пробка, 4 — пробки фиксаторов передач, 5 — пробка фиксатора передачи заднего хода, 6 — выключатель света заднего хода, 7 — картер коробки передач.

Детали пятой передачи Ваз 2109 коробки переключения передач
: 1 — задняя крышка картера коробки передач, 2 — шток вилки включения пятой передачи, 3 — вилка включения пятой передачи, 4 — вторичный вал КПП Ваз 2109, 5 — ведущая шестерня пятой передачи, 6 — ведомая шестерня пятой передачи, 7 — картер коробки передач, 8 — синхронизатор пятой передачи, 9 — первичный вал.

Основные узлы и детали коробки передач и дифференциала Ваз 2109
: 1 — первичный вал, 2 — вторичный вал, 3 — шток вилки переключения третьей и четвертой передач, 4 — вилка переключения третьей и четвертой передач, 5 — дифференциал, 6 — вилка переключения первой и второй передач, 7 — шток вилки переключения первой и второй передач, 8 — шток переключения передач, 9 — шток вилки переключения пятой передачи, 10 — механизм переключения передач, 11 — промежуточная шестерня заднего хода, 12 — картер сцепления.

КПП Ваз 2109 — вид снизу
: 1 — коробка передач, 2 — задняя опора силового агрегата, 3 — маслосливная пробка, 4 — тяга привода переключения передач, 5 — двигатель, 6 — внутренние ШРУСы, 7 — выключатель света заднего хода, 8 — левая опора силового агрегата, 9 — растяжка.

Детали вторичного вала КПП ВАЗ 2109
: 1 – гайка; 2 – шариковый подшипник; 3 – упорная шайба; 4 – втулка подшипника; 5 – игольчатый подшипник; 6 – шестерня IV передачи; 7 – дистанционное кольцо подшипника; 8 – блокирующее кольцо синхронизатора; 9 – скользящая муфта синхронизатора III и IV передач; 10 – ступица скользящей муфты; 11 – шестерня III передачи; 12 – стопорное кольцо; 13 – упорные полукольца вторичного вала; 14 – шестерня II передачи; 15 – скользящая муфта синхронизатора I и II передач с зубчатым венцом заднего хода; 16 – стопорное кольцо ступицы синхронизатора; 17 – ступица скользящей муфты синхронизатора I и II передач; 18 – пружина синхронизатора; 19 – сухарь; 20 – фиксатор; 21 – шестерня I передачи; 22 – роликовый подшипник; 23* – упорная шайба; 24* – втулка подшипника; 25* – шестерня V передачи; 26* – ступица скользящей муфты; 27* – скользящая муфта синхронизатора V передачи; 28* – упорная пластина

РЕМОНТ КПП ВАЗ 2108-2109 замена подшипников

Снятие и установка КПП ВАЗ 2109

Сборка коробки передач ВАЗ-2109

Порванные и сильно обжатые уплотнительные прокладки замените.

Перед установкой рекомендуется смазывать прокладки тонким слоем смазки Литол-24, чтобы они не смещались во время сборки

При сборке коробки передач смазывайте все детали тем же трансмиссионным маслом, которое потом будете заливать в коробку передач.

1. Запрессуйте с помощью соответствующей оправки сальники в картеры сцепления и коробки передач.

Смажьте рабочую кромку сальников смазкой Литол-24.

Сальники запрессовывайте рабочей кромкой внутрь коробки (металлической обоймой наружу).

2. Запрессуйте передние подшипники первичного и вторичного валов в картер сцепления и смажьте их трансмиссионным маслом.

3. Запрессуйте наружные кольца подшипников дифференциала в картеры сцепления и коробки передач.

Подберите регулировочное кольцо требуемой толщины при замене одной из следующих деталей: картера сцепления или коробки передач, корпуса дифференциала или подшипников дифференциала.

4. Вставьте в отверстие картера шток переключения передач. Затем установите на шток рычаг.

5. Нанесите клей ТБ-1234 на резьбу болта (предварительно обезжирив его) и заверните болт крепления рычага моментом 34,0 Нм (3,4 кгс·м).

Болты крепления рычага и шарнира на штоке имеют разную длину.

Болт крепления рычага темного цвета (фосфотирован) имеет длину 19,5 мм, а болт крепления шарнира золотистого цвета (кадмированный) — 24 мм.

6. Установите на шток защитный чехол

7. Надвиньте кромку защитного чехла по всему периметру на отбортовку.

8. Установите шарнир на шток.

9. Нанесите клей ТБ-1234 на резьбу болта (предварительно обезжирив его) и заверните болт крепления шарнира моментом 19,0 Нм (1,9 кгс·м).

10. Надвиньте кромку защитного чехла по всему периметру на фланец шарнира

11. Установите механизм переключения передач так, чтобы рычаг механизма попал между лапок рычага штока.

12. Заверните три болта крепления механизма переключения передач моментом 5—8,3 Нм (0,5—0,83 кгс·м).

13. Вставьте вал привода спидометра в корпус.

Затем установите уплотнительное кольцо.

14. Вставьте привод спидометра в картер сцепления и закрутите гайку крепления моментом 4,5—7,2 Нм (0,45—0,72 кгс·м).

15. Установите дифференциал в картер сцепления.

16. Вставьте в полуосевую шестерню дифференциала оправку (можно использовать старый внутренний ШРУС).

Обязательно зафиксируйте полуосевую шестерню со стороны картера сцепления, чтобы шестерни не сместились со своих посадочных мест, иначе при установке валов привода могут возникнуть трудности.

17. Введите шестерни первичного и вторичного валов в зацепление.

18. В таком положении установите валы в картер сцепления.

19. Смажьте втулку промежуточной шестерни заднего хода трансмиссионным маслом

20. Установите промежуточную шестерню заднего хода в картер сцепления

21. Вставьте ось промежуточной шестерни заднего хода.

22. Установите рычаг включения заднего хода на ось механизма переключения передач.

Конец рычага включения заднего хода должен располагаться в проточке промежуточной шестерни.

23. Установите стопорное кольцо.

Если стопорное кольцо рычага включения заднего хода имеет люфт, сожмите концы кольца плоскогубцами.

24. Установите шток вилки включения 5-ой передачи.

Повернув его вокруг вертикальной оси, введите шток в зацепление с блокировочной скобой.

1 — шток с вилкой включения; 5 — ой передачи;

2 — шток с вилкой включения; 3 — ей и 4 — ой передач;

3 — шток с вилкой включения 1-ой и 2 — ой передач

25. Установите вилку переключения 3-ей и 4-ой передач на шток и сдвиньте ее головке штока.

Вставьте вилку в проточку муфты синхронизатора 3-ей и 4-ой передач.

26. Опустите шток в отверстие картера и поверните его, введя головку штока в зацепление с рычагом переключения передач.

Заверните болт крепления вилки на штоке моментом 12,0—18,0 Км (1,2—1,8 кгс·м).

27. Установите вилку переключения 1-ой и 2-ой передач на шток и сдвиньте ее головке штока. Вставьте вилку в проточку муфты синхронизатора 1-ой и 2-ой передач.

28. Опустите шток в отверстие картера и поверните его, введя головку вилки в зацепление с блокировочной скобой.

Заверните болт крепления вилки на штоке моментом 12,0—18,0 Нм (1,2—1,8 кгс·м).

29. Очистите магнит от металлических частиц и вставьте его в картер.

30. Установите уплотнительную прокладку

31. Установите картер коробки передач на картер сцепления

32. Обильно смажьте трансмиссионным маслом детали коробки передач.

33. Заверните гайки крепления картеров моментом 16,0—26,0 Нм (1,6—2,6 кгс·м).

34. Установите стопорные кольца на задние подшипники валов.

35. Установите пластину крепления подшипников.

36. Заверните четыре винта крепления пластины.

Затем затяните их с помощью ударной отвертки.

37. Вставьте шарик с пружиной фиксатора передачи заднего хода и заверните пробку моментом 29,0—45,0 Нм (2,9—4,5 кгс·м).

Вверните выключатель света заднего хода моментом 29,0—46,0 Нм (2,9—4,6 кгс·м).

38. Установите шарики с пружинами фиксаторов передач и заверните пробки моментом 29,0—45,0 Нм (2,9—4,5 кгс·м).

39. Установите заднюю опору силового агрегата.

40. Заверните два болта крепления опоры моментом 62,0—100,0 Нм (6,2—10,0 кгс·м).

41. Установите упорную шайбу

40. Заверните два болта крепления опоры моментом 62,0—100,0 Нм (6,2—10,0 кгс·м).

41. Установите упорную шайбу.

42. Установите шестерню 5 — ой передачи на первичный вал.

43. Установите на вторичный вал втулку до упора, а затем игольчатый подшипник.

Смажьте подшипник трансмиссионным маслом.

44. Установите дистанционное кольцо.

45. Установите на вторичный вал шестерню 5—ой передачи.

46. Вставьте в синхронизатор 5—й передачи упорную пластину со стороны выступов на муфте.

47. С другой стороны синхронизатора вставьте блокирующее кольцо так, чтобы малые выступы кольца были расположен напротив пазов с фиксаторами ступицы синхронизатора

48. Вставьте вилку включения в проточку муфты синхронизатора.

49. Установите одновременно синхронизатор на вторичный вал и вилку на шток, придерживая снизу блокирующее кольцо.

Напрессуйте синхронизатор на вал, прикладывая усилие к ступице.

50. Включите 3 — ю или 4 — ю передачу.

51. Включите 5—ю передачу, сдвинув муфту синхронизатора вниз.

52. Заверните гайки первичного и вторичного валов моментом 123,0—150,0 Нм (12,3—15,0 кгс·м).

53. Зафиксируйте гайки на валах, закернив их.

54. Заверните болт крепления вилки на штоке моментом 12,0—18,0 Нм (1,2—1,8 кг/см).

55. Установите уплотнительную прокладку

56. Установите заднюю крышку с кронштейном и закрутите гайки крепления моментом 16,0—26,0 Нм (1,6—2,6 кгс·м), а также болт крепления кронштейна.

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.
