Расчет и сборка короба ЗЯ 36 литров под JBL GT5-12
Головку выбирал по параметрам Тиля — Смолла: Fs, Qts, Vas.
Хотелось мягкого низкого баса с более менее ровной ачх.
Размеры и литраж для короба вычислил тут: www.rockfordfosgate.com/S…ort/rftech.aspx#boxwizard .
Получилось примерно 36 литров чистый объем.
Считаем коэффициент по формуле: SQRT(1+Vas/V) = корень(1+54/36)=1.58
где V — объем короба.
Резонансная частота саба в коробе должна получиться: 29*1,58=45,8 Гц
Полная добротность в коробе: 0,58*1,58=0,92
Из всех типов коробов выбрал самый музыкальный — ЗЯ.
Заранее рассчитал размеры короба, выбор пал на трапецию, место установки — в багажник к спинкам задних сидений,
Заказал на предприятии по чертежам короб для саба (самому не охото было пилить), все пришло в отличном виде, миллиметр в миллиметр =).
Закупил саморезов, шурупов и клея, а санитарный герметик остался после ремонта в ванной.
Момент столяр

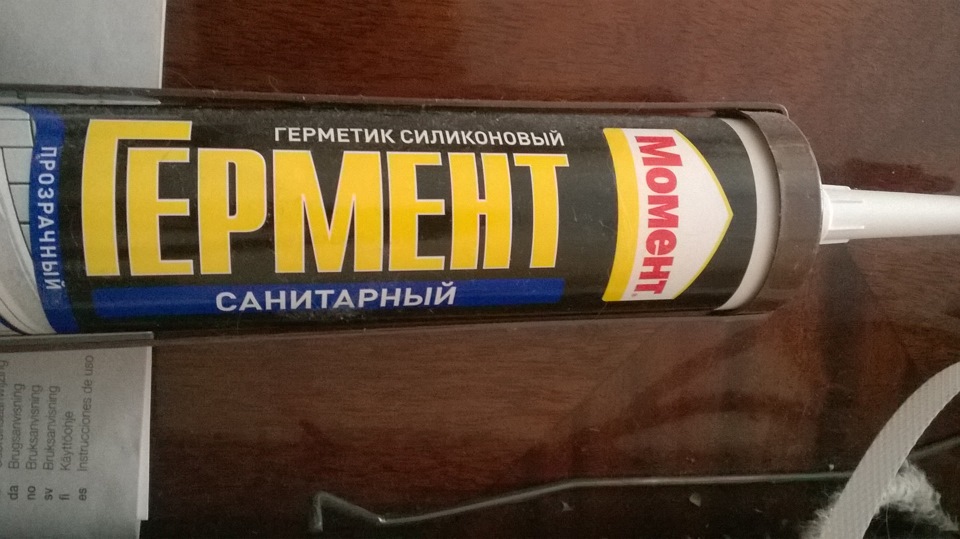

Момент гермент

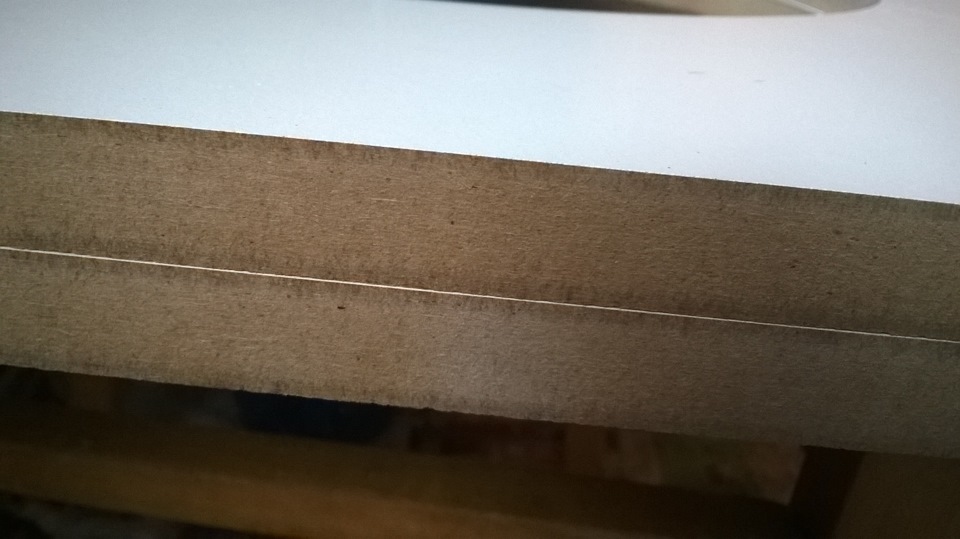

Материал МДФ 16мм, толще небыло, поэтому переднюю стенку сделал двойную.
Перво-наперво склеил переднюю стенку: промазал обильно моментом и оставил на полтора часа с грузом.
Одному начинать сборку не очень удобно, поэтому закрепил одну панель в тисках и начал засверливать отверстия диаметром чуть меньшим диаметра шурупа/самореза (пробовал вкручивать без засверливания — доска начинает расщепляться).

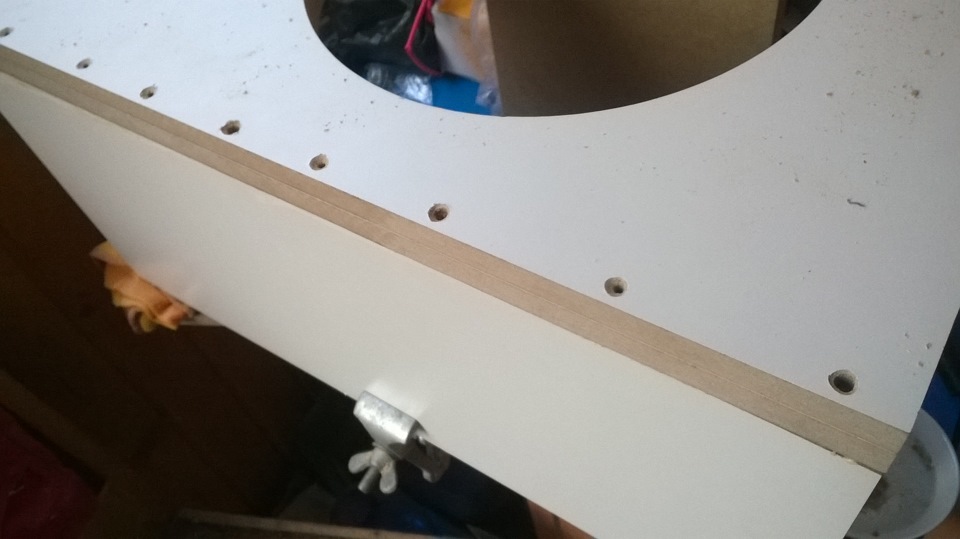

Засверлил отверстия для саморезов и углубления для их головок
Перед вкручиванием саморезов наносим момент столяр в места соединения

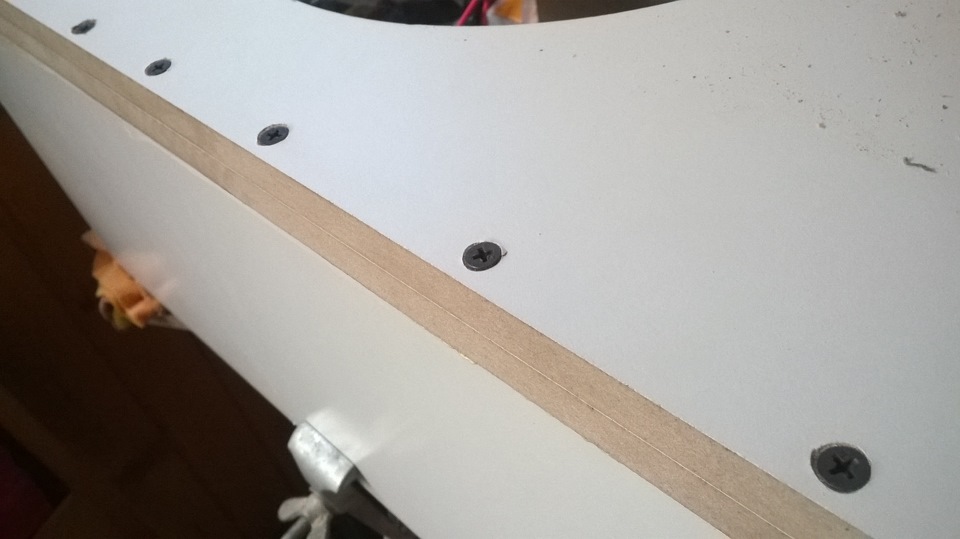

Вкручиваем саморезы

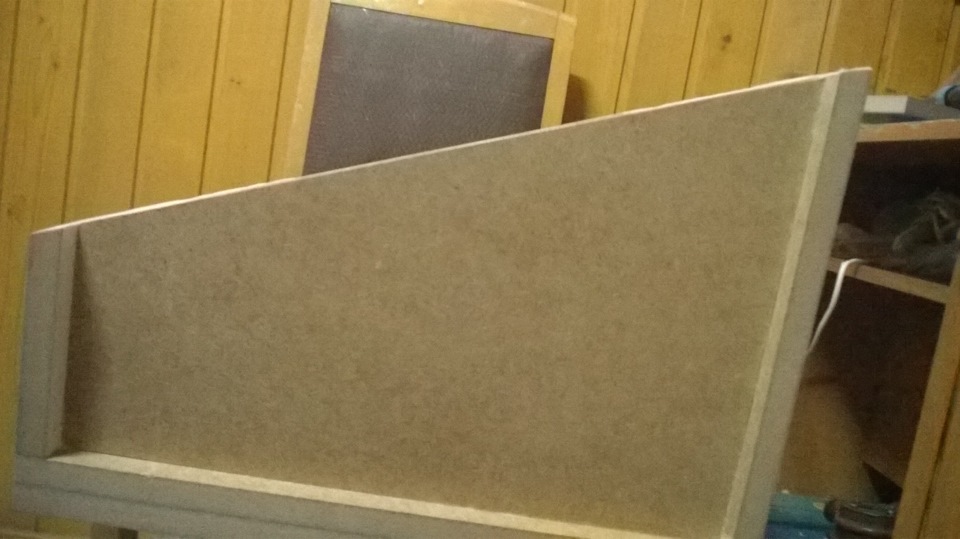

Далее шаг за шагом собираем короб в тойже последовательности.

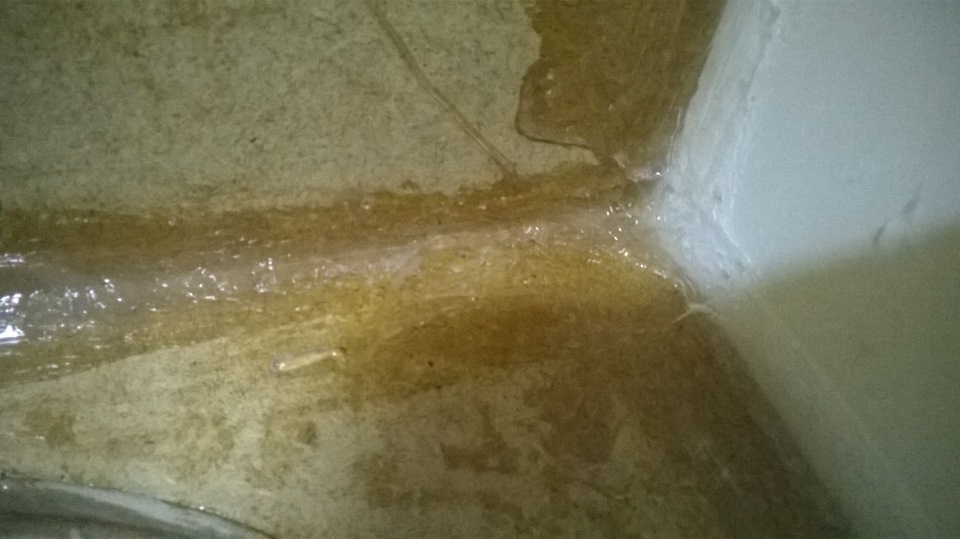

Собрали короб теперь промазываем швы герметиком.

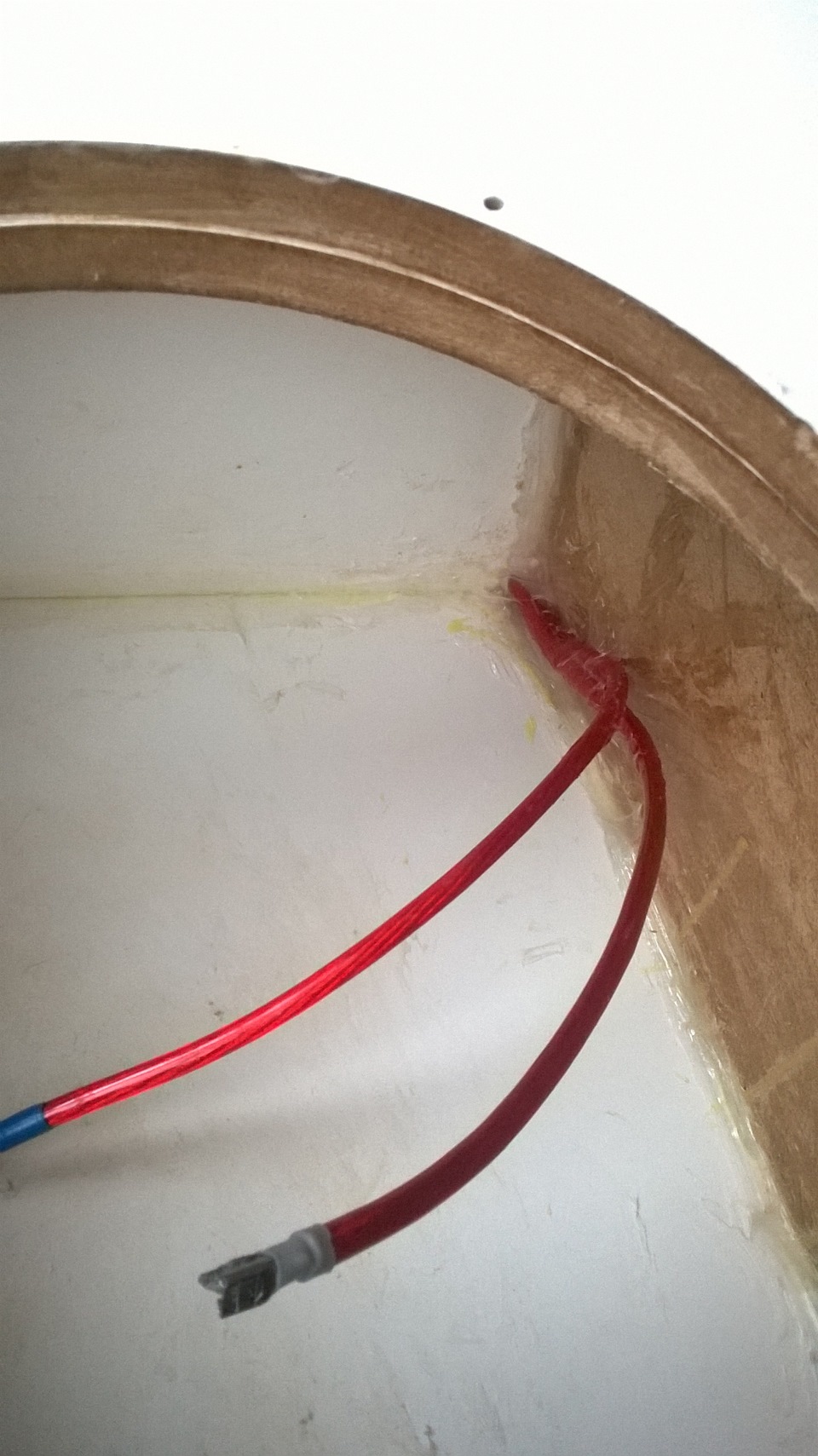

Просверлил отверстия для проводов, пропустил их, проклеил и промазал герметиком.
И наконец финальный этап — прикручивание саба: примериваем, засверливаем и прикручиваем.
Вот результат:
Как рассчитать короб для сабвуфера
Итак, вы определились с сабвуфером, подобрали к нему усилитель, выбрали акустическое оформление и решили самостоятельно изготовить корпус. Перед тем как создать чертеж вам нужно рассчитать короб для сабвуфера, то есть получить исходные данные. Для закрытого ящика — это объем; для фазоинвертора — это объем корпуса, площадь сечения порта и его длина; для четвертьволнового резонатора — длина и площадь сечения тоннеля; для бандпассов — объем отсеков, площадь и длина портов, форма корпуса. Все эти параметры нужно рассчитать и для этого применяются специальные программы. Основой для всех калькуляций являются параметры Тиля — Смолла.
Смысл правильного расчета сабвуфера заключается в том, что бы спроектировать такое оформление, в котором динамик будет выдавать бас, подходящий для ваших вкусов и музыкальных предпочтений. Например, для закрытого ящика плавность АЧХ и характер звучания будет зависеть от объема корпуса, который вам нужно будет подобрать исходя из характеристик вашего сабвуферного динамика; для фазоинвертора частота настройки и горб АЧХ зависит от объема корпуса, объема порта, его длины формы и сечения и т.д.
Программы для расчета корпуса сабвуфера
Speaker Box Lite
Одна из самых современных и удобных программ для расчета сабвуферов. Speaker Box Lite поможет вам быстро и удобно рассчитать корпус для сабвуфера, а так же нарисовать его эскиз и сделать раскрой материала. Cтроит графики АЧХ, учитывает передаточную функцию салона, основывается на параметрах Тиля — Смолла, дополнительно отображает импеданс системы, фазовую характеристику, групповые задержки и т.п.
JBL speaker shop
Программа для расчета оформления динамиков и сабвуферов в частности. Программка старая и не работает с последними операционками, но до сих пор лучше ничего не придумано, по этому приходится применять небольшие ухищрения для работы. Программа строит графики АЧХ, учитывает передаточную функцию салона, учитывает параметры Тиля — Смолла — то есть все что нужно, чтобы правильно рассчитать короб для сабвуфера.
BassBox 6 Pro
Программа для расчета сабвуферов, работает на основах JBL speakershop, в 5й версии у них был даже одинаковый интерфейс — в 6й его изменили. Но программа работает хорошо и кому-то возможно будет удобнее работать с ней.
Bassport
Узконаправленная программа, предназначена для расчета портов фазоинвертора для определенного объема, полноценно корпус в ней не рассчитать. Все внимание направлено на проектирование портов, учитывает воздушные потоки, формы, расстояния до стенок и перегородок.
UniBox (Unified Box Model)
Очень простая программка, работает на Microsoft Windows Excel 2000. Может симулировать уровень звукового давления, кривую импеданса динамиков, АЧХ и т.п.
Какую программу выбрать
На сайте есть гайды по для самых распространенных программ, ознакомившись с ними вы сможете решить, какая будет для вас удобнее:
Объем корпуса и площадь порта для сабвуфера
Фундаментом для расчета является объем предполагаемого корпуса, а от него зависит площадь порта.
Любой корпус содержит в себе какой-то объем воздуха. Так вот на определение оптимального размера влияет большое количество факторов: это ход динамика, резонансная частота, мощность, передаточная функция салона, сама настройка корпуса и т.п. Тем не менее, проходя через воронку всех этих зависимостей, на выходе проявляются какие-то общие результаты и диапазоны, которые и применяются для первоначального определения объема. Диапазоны эти привязаны к площади диффузора динамика, как к одному из основных параметров. Даны они в кубофутах, это результаты множества опытов энтузиастов АЗ по всему миру, но нужно отметить что наибольший вклад внесли конечно американские коллеги. Такие диапазоны стали формироваться на американских форумах с начала 2000 годов, так же сюда замешаны общие рекомендации разных производителей и вот выведены примерные значения, которые все это время проверялись практикой и незначительно корректировались.
Если перевести в понятные нам литры, то получатся вот такие цифры.
Это лишь примерные рамки для отправной точки расчетов. Так как зависимостей очень много, и разные динамики в одном и том же объеме будут играть по разному. Так же один и тот же корпус в разных системах так же будет звучать по разному. Так вот для нахождения оптимального объема нужно учесть основные факторы, которые влияют на поведение сабвуфера.
Расчет корпуса закрытого ящика
Объем закрытого ящика влияет на итоговую резонансную частоту и добротность динамика. И от этого будет зависеть на сколько динамик будет низко играть и какой будет характер звучания.
Как ориентироваться в представленном диапазоне.
1) Смотрите на линию рассчитанной АЧХ в программе для расчета и подбирайте тот предполагаемый график звучания, который вам подходит.
2) Так же ориентируйтесь на такой объем, что бы итоговая добротность была близка к 0,7.
3) Учитывайте мощность. В случае если усилитель у вас чуть меньше РМС сабвуфера и соответственно связка будет настроена на номинал усилителя. Двигайтесь в большую сторону, если же усилитель настроен на номинал динамика или просто равен по заявленной мощности сабвуферу – берите среднее значение. Если же вы очень опытный любитель АЗ и учли подъемы импеданса понижения напряжения и тп. и настроили мощный усилитель выше заявленного номинала динамика, что бы выжать из сабвуфера максимум, тогда ужимайте объем.
Чем больше объём ящика, тем легче двигаться диффузору и тем эффективность больше что и нужно на сравнительно малой мощности. Меньший же объем имеет большую упругость и будет являться своего рода подушкой безопасности для динамика, что нужно на повышенных мощностях. Это относится не только к ЗЯ но и к ФИ так как большой объем при высокой мощности может приводить к не достаточному демпфированию динамика на частоте настройки или превышению хода на других частотах.
К примеру, возьмем 10 саб с RMS 300 Вт, а усилитель — 250 Вт. В таком случае ориентируйтесь на объем в районе 18-20 литров.
Но при этом не забывайте про добротность и примерную АЧХ. Вот среди этих параметров и нужно искать компромисс.
Расчет корпуса фазоинвертора
В случае с объемом действуйте так же как с ЗЯ. Только вместо добротности добавляется зависимость объема от настройки корпуса. Настройкой называют частоту, на которой сабвуфер будет наиболее эффективно работать, а соответственно и громче играть.
Настройка корпуса выбирается из музыкальных предпочтений. Если грубо то Low, srewed и всевозможные заниженные треки это 27-33 Гц; рэп, дабстеп и тп. 30-37 гц; джаз, рок инструментал, клубная музыка 40-45 Гц; а если всего понемногу – это 35-40 Гц.
Общее такое правило, чем ниже настройка, тем больше объем. Это связано с резонансной частой, а так же дает меньшее удлинение порта при понижении настройки.
Ориентируйтесь на максимум объема для настройки ниже 30 Гц и на минимум при настройке свыше 40 Гц.
Таким образом, при определении объема в представленных диапазонах ищите компромисс между мощностью настройкой и формой АЧХ.
Для фазоинвертора нужно еще определять площадь порта. Вообще основная задача, сделать порт таким, чтобы скорость в нем не превышала определенных значений, после которых, могут появляться шумы или чтобы он не запер ящик. Либо чтобы порт не был слишком большим, для правильной нагрузки сабвуфера.
Существует общая рекомендация 12 – 16 дюймов на кубофут. То опять же примерный диапазон. И площадь порта зависит, в том числе от мощности сабовой связки и чем итоговая мощность выше, тем больше нужен порт и наоборот. На слабых мощностях большой порт не нужен. Но это не все, тут еще нужно учитывать форму порта, внутреннюю его площадь, шероховатость и тп. Как видите, опять все уходит гораздо глубже и из теории можно не выбраться. К счастью существует безопасное значение это как раз верхнее значение рекомендаций 16 квадратных дюймов на 1 кубофут объема или 3,65 кв.см. на 1 литр объема для щели. Для круглого порта можно использовать 3,2 3,65 кв.см. на литр. Эти значения гарантированно дадут вам порт, который будет хорошо работать в абсолютном большинстве переменных, даже не смотря на некоторые допущения и опускание некоторых зависимостей.
В принципе с опытом приходит понимание, где можно уменьшить порт, возможно для экономии места или иногда нужно правильно нагрузить связку на малой мощности. Но и данные рекомендации на 1 литр не разочаруют и это отношение можно применять практически всегда.
Итоги
Итак, подведем итог. Чтобы подобрать объем для закрытого ящика определяемся с размером динамика и, учитывая итоговую добротность , мощность и разумеется саму АЧХ выбираем объем из предложенного диапазона.
Для объема фазоинвертора берем во внимание АЧХ, мощность и желаемую настройку. Чтобы найти площадь порта в квадратных сантиметрах умножаем объем на 3 ,65. А длину уже считаем в программе для расчета которая вам нравится.
Видео
Представленные ниже видеоролики еще больше помогут вам в понимании принципов расчета сабвуферов. Но если вдруг, у вас нет времени или вы попросту не хотите разбираться, то можете заказать расчет у нас. Это услуга есть в нашей группе в ВК — вот ссылка на заявку.
Видео о выборе объема и порта:
Ролик о том, как преобразовать нужный объем в размеры будущего ящика:
Делаем короб под сабвуфер
Перед тем как начать планирование и постройку короба вам нужно определиться с подбором самого сабуфера. Мы рекомендуем вам сделать выбор в пользу десяти — двенадцати дюймовых сабвуферах, ведь они чаще применяются в постройках коробов и лучше всего к ним подходят. Строение ящика также имеет существенное значение: от него напрямую зависит качество и громкость звучания низких частот.
На данный момент есть несколько вариантов коробов для динамика. Главное сделать правильный выбор, ведь от него будет зависть качество звучания.
Разновидности коробов для сабвуфера
Как рассчитать объем короба под динамик
- Для динамика размером 8 дюймов (20 см) необходимо 20-33 литров чистого объёма
- Для сабвуфера 10-дюймового (25 см) потребуется – 34-46 литров
- Для 12-дюймового (30 см) сабвуфера – 47-78 литров
- Для динамика размером 15-дюймов (38 см) – 79-120 литров
- И для 18-дюймового динамика (46 см) потребуется 120-170 литров.
Короб под 12 сабвуфер с фазоинвертором
Для постройки короба нам понадобится:
- Плотная многослойная фанера или ДСП
- Саморезы
- Шуруповерт либо отвертка
- Клей ПВА
- Карпет
- Материалы шумоизоляции
- Провода и клемник
Проклейте внутреннюю часть короба шумоизоляцией. Перед тем как вкручивать саморезы, тонким сверлом наметьте дырки, для того чтобы фанера не лопнула. Соберите конструкцию, вырежьте карпет с запасом, чтобы загнуть по краям. Промажьте клеем, дайте высохнуть, пройдите степлером.
