часть #1: Да будет Свет! Или подключение доп.фар на экспедиционнике.

Отпуск продолжается, значит надо чем то себя занять…Один денек ничего не поделал, так скукотища замучила…Вот и озадачился я подключением своих давно приобретенных фар (от автора: читать здесь www.drive2.ru/l/3636037/ )

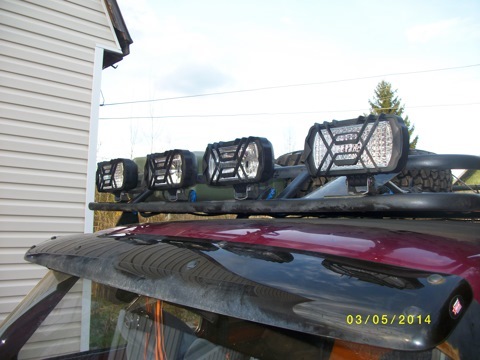

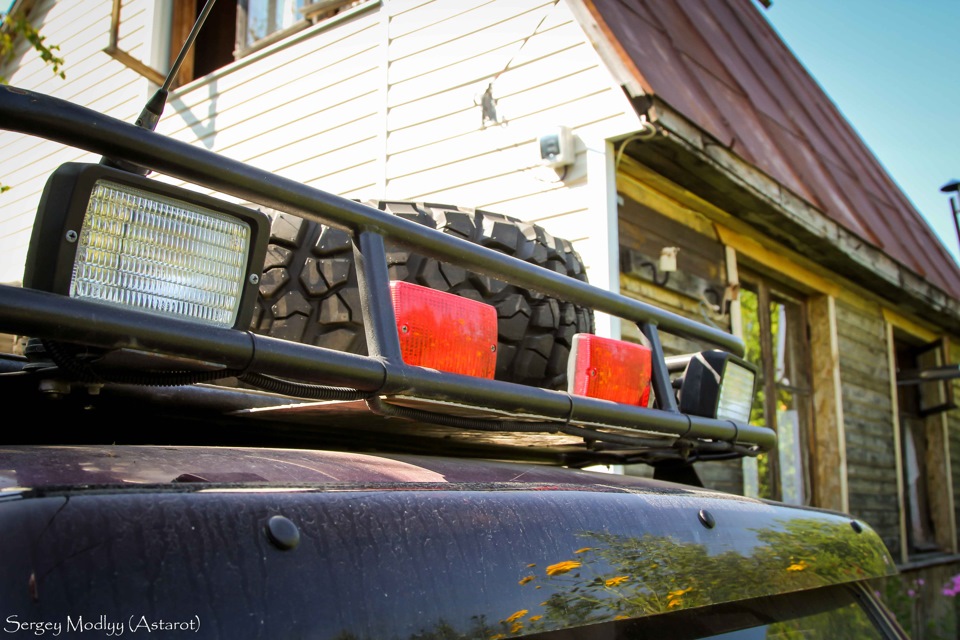

Что мы имеем:
— рабочий свет спереди: Wesem LPR1A.47002 ( по бокам )
— рабочий свет сзади: Wesem (не помню номер) ( по бокам)
— дальний свет: Wesem HP1A.46950 ( в центре )
— два красных фонаря (использую для стопов)

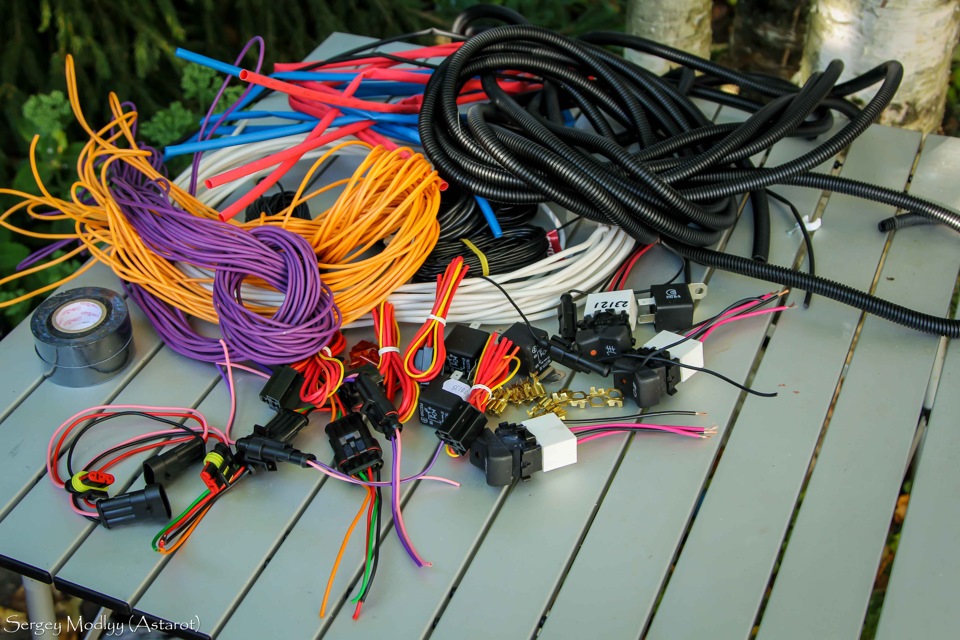

Для подключения я приобрел много всего "вкусного", провода 1,5мм, силовые релюхи, клемы, герморазьемы, термоусадку, гофру и кнопки вкл/выкл
Все это сложил на стол и прямо залюбовался, больно уж это красивое зрелище:

Но одними гляделками люстру не подключишь…
Для начала стал придумывать схему подключения. Так как я в электрике не супер спец, точнее полный профан (но ковыряться в ней люблю), у меня мыслительный процесс занял некоторое время, и что бы легче было соображать, я все это визуализировал (нарисовал):

Ну как то так получилось, мог бы и красивее, но на ноуте нету графических редакторов, кроме Painta ))) Ну в нашем деле главное понять, а там уж природа подскажет )

В этот раз я изменил своей привычке причащаться темным хмельным напитком, ну во первых на улице страшная жара, во вторых, это не священная битва, как в моих предыдущих случаях, ну и в третьих — электрика это процесс медитативный, слияние двух существ в одно целое… типа как секс, только еще круче!
Так что в процессе … употреблял только арбуз, что как нельзя лучше стимулирует к скорейшему окончанию работы )

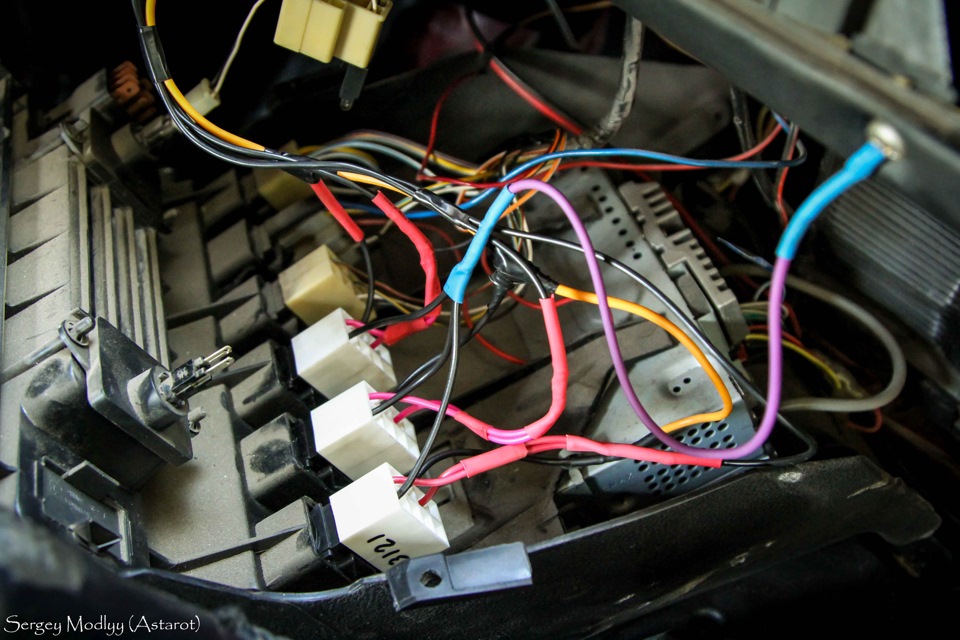

Для начала я закрепил реле, долго думал где, но решил там где прикрутил…почему именно здесь, я вот фиг его знает…мне тут визуально понравилось:

Дальше взяв три провода я их обжал и повел жгут к предохранителям (оранжевый), которые у меня находятся внутри салона (от автора: читать здесь www.drive2.ru/l/4261734/ )

И так же сразу протаскивал обратный провод от предов к реле (фиолетовый):

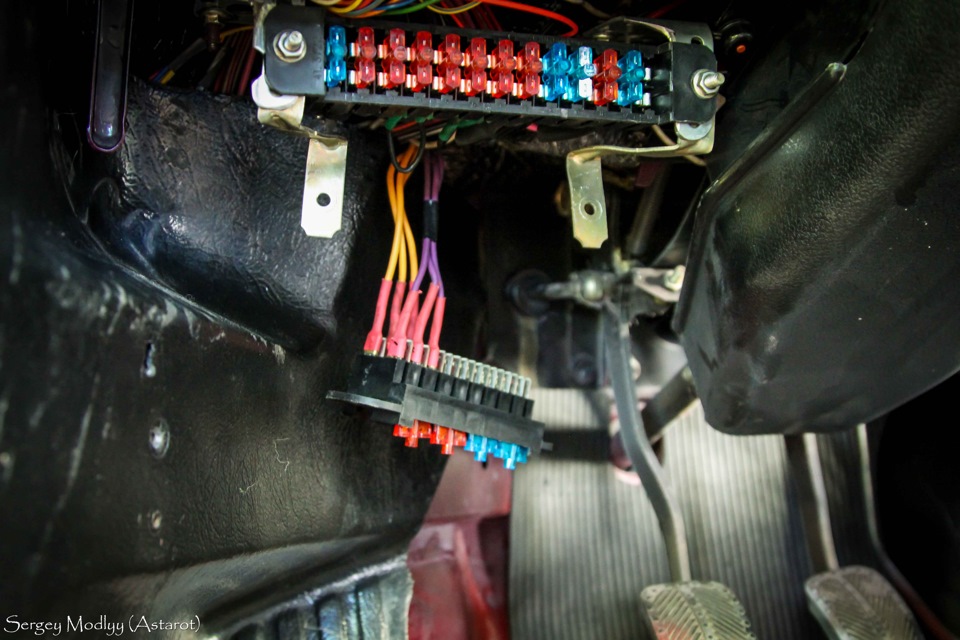

и подключил к блоку предохранителей:

Пользуясь тем что я уже ковыряюсь в ножном пространстве водительского места, я так же протянул провод и от датчика торможения и вывел его наружу. Что бы при нажатии на педаль тормоза, два доп.фонаря сзади загорались. Многие спросят, а нафига тормоз на люстре, отвечу: столько разных личностей ездиют сзади, что лучше лишний раз сообщить ему, что я торможу:

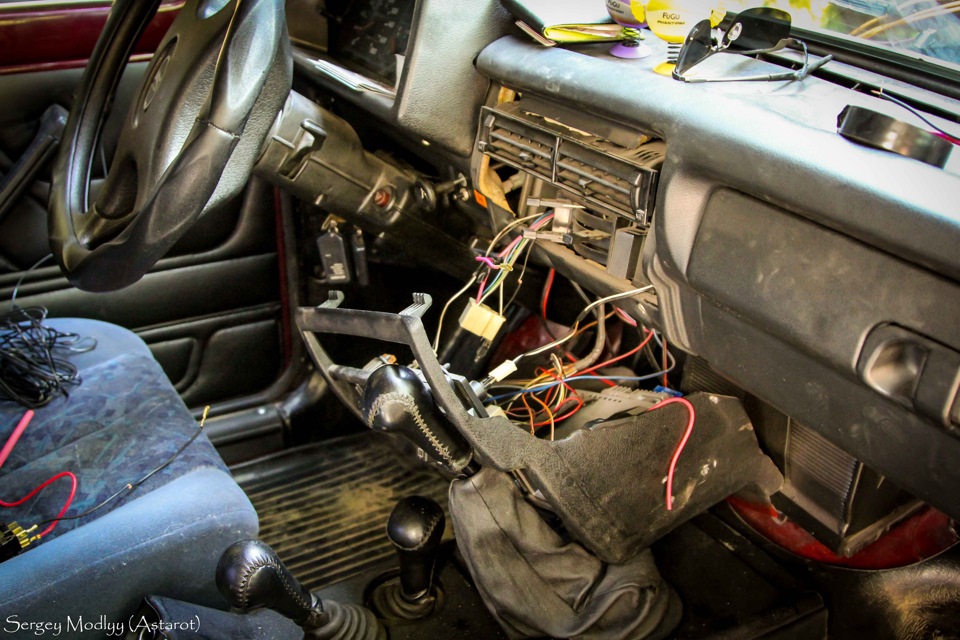

Ну раз уж я ковыряюсь в салоне, то надо и кнопочки поставить и подключить.

Я взял три "штатных кнопки" 4-х контактных, которые при включение должны подсвечиваться…должны…т.к. я все таки не профи, то процесс подключения этих кнопок у мня занял примерно час…я долго не мог врубиться где входящий и выходящий и как эта лампочка должна работать…
Уже и тестером тыкал, и уже в руках вертел…все никак она как я хотел не работала.
И я применил страшное заклинание, "да гори оно все огнем, надо разобрать кнопку!"

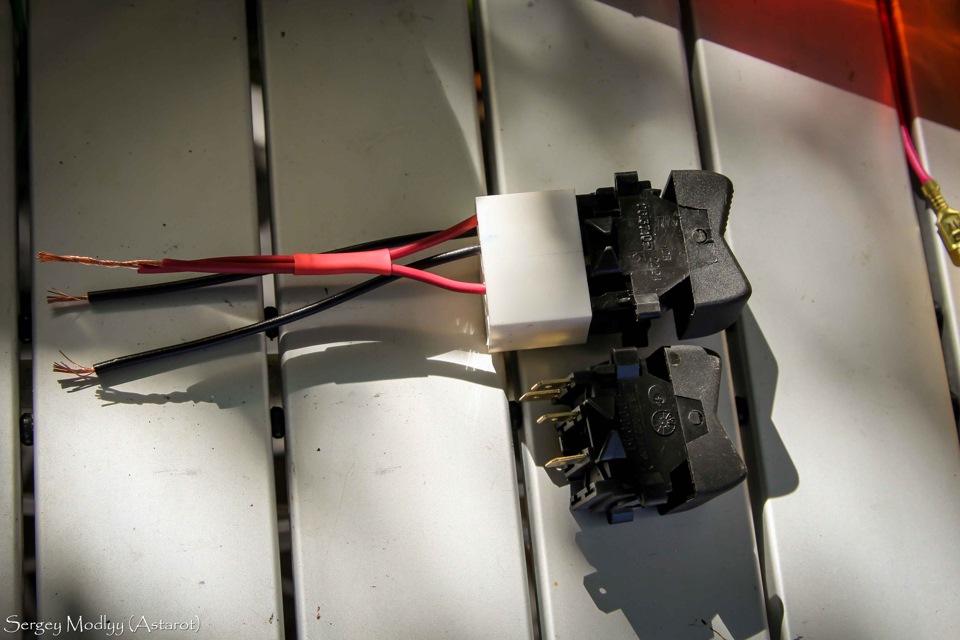

И она легко разобралась, и я врубился как все работает, надо просто сделать перемычку, которую я и реализовал:

Сходив на радостях покупаться, я принялся с новыми силами к сбору жгута для кнопок.
Плюс взял постоянный ( от кнопки включения фар), и при помощи не сложных приемов подключил кнопку к штатному плюсу, к минусу и вывел три провода к реле.

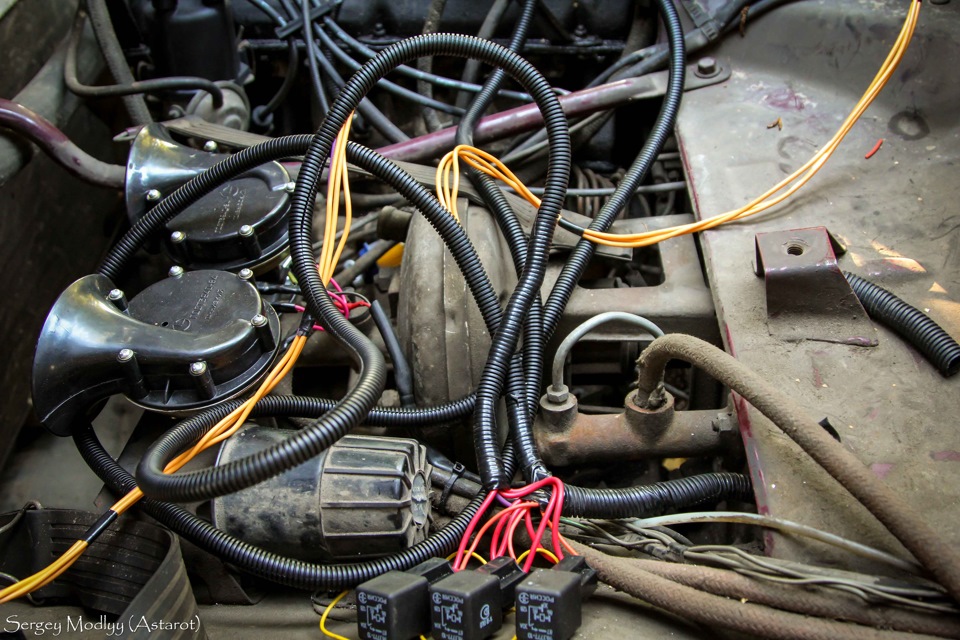

Подключив кнопки, я принялся за жгут от реле к люстре. Путем не сложных манипуляций я его собрал и стал все облагораживать в гофру.
С начало то что шло из салона:

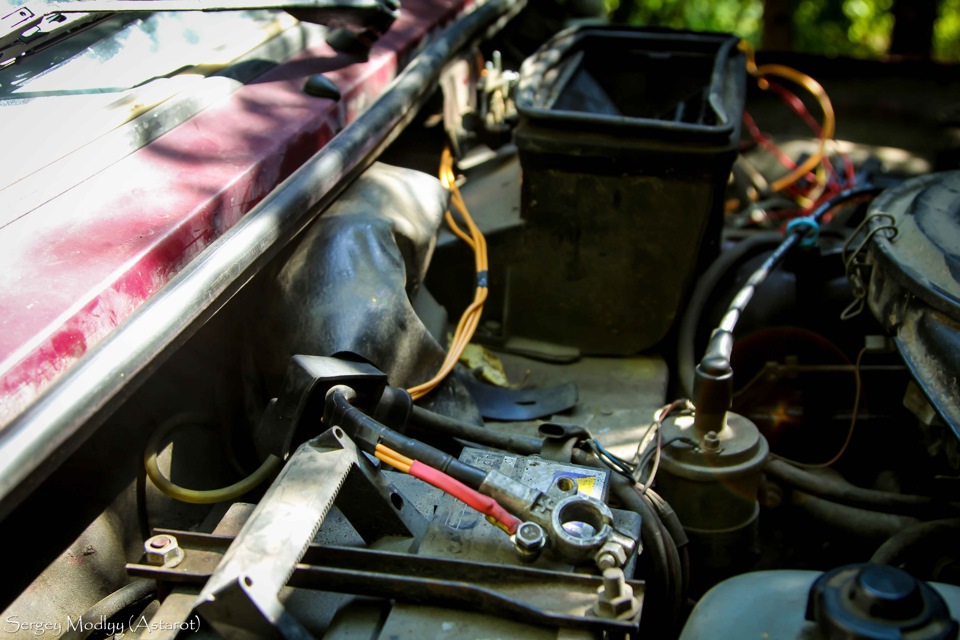

и уж дальше то что под капотом:

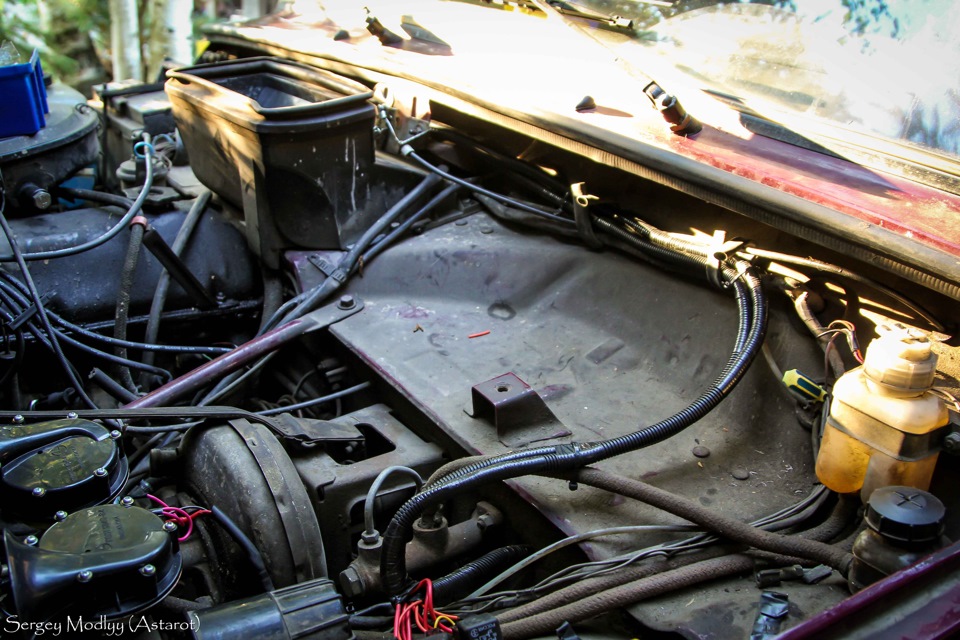

после чего аккуратно проложил:

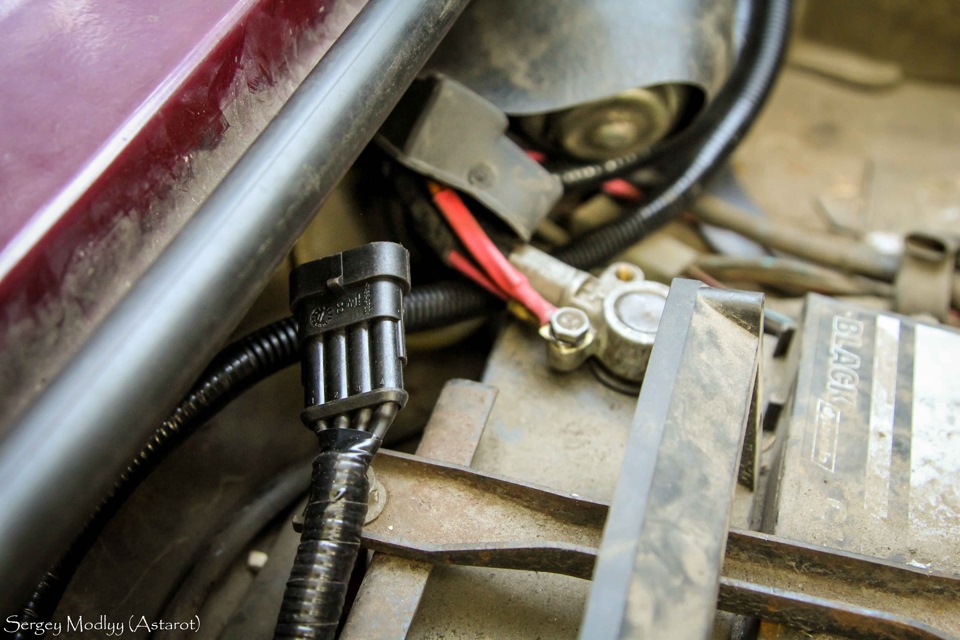

Жгут который идет к экспедиционнику с люстрой, я сделал не целиковым, а с использованием гермо-разъема (почему гермо-разъем, а вот захотелось… можно и обычный использовать ).

Небольшое лирическое отступление:
Для чего нужен разъем? спросит меня пытивый читатель,
Отвечу не таясь: а если надо снять багажник, то резать всю косу? Вот для того что бы не было таких проблем и надо делать жгут размыкающимся )

На сегодня всё, завтра уже продолжу верховую работу. Задача была на сегодня: сделать все снизу, и я её выполнил в полном объеме!
Кнопки есть, реле есть, жгуты проложены. Все аккуратно и красиво )
