Как подключить прикуриватель на ваз 2106

Как правильно подключить прикуриватель на ВАЗ 2106?

ВАЗ 2106 – это популярный автомобиль, который используется многими владельцами в нашей стране. Прикуриватель является неотъемлемой частью автомобиля, и его правильное подключение не только обеспечивает зарядку аккумулятора, но и позволяет использовать различные электронные устройства в автомобиле. В этой статье я расскажу, как правильно подключить прикуриватель на ВАЗ 2106.

Необходимые инструменты и материалы

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы:

• Прикуриватель;
• Провод с клеммами;
• Отвертка;
• Стропорез или ножницы;
• Кусачки или плоскогубцы;
• Электрический скотч;
• Изолента.

Подключение прикуривателя

Для начала, убедитесь, что автомобиль выключен и зажигание выключено. Затем следуйте следующим шагам:

1. Откройте капот автомобиля и найдите аккумулятор. Обычно он находится справа от двигателя.
2. Соедините провод с клеммой прикуривателя. Одну клемму прикрепите к положительному (красному) полюсу аккумулятора, а другую клемму – к отрицательному (черному) полюсу аккумулятора.

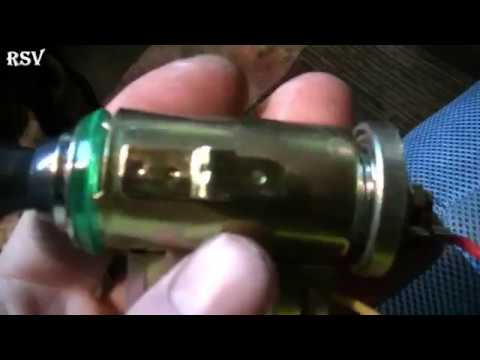

Иллюстрация: Подключение прикуривателя

Советы и предостережения

При подключении прикуривателя на ВАЗ 2106 следуйте этим советам и предостережениям:

• Будьте осторожны и не касайтесь обнаженных проводов или металлических частей при наличии заряженного прикуривателя.
• Перед подключением прикуривателя убедитесь, что автомобиль выключен и зажигание выключено.
• Если вы не уверены в своих навыках или не знакомы с автомобильной электрикой, рекомендуется обратиться к специалисту.

Теперь вы знаете, как правильно подключить прикуриватель на ВАЗ 2106. Следуя этим инструкциям, вы сможете безопасно и эффективно использовать прикуриватель в своем автомобиле. Если у вас возникнут вопросы или проблемы, рекомендуется обратиться к специалисту.

Подключение прикуривателя ваз 2106 схема подключения

Подключение прикуривателя ваз 2106 схема подключения

Прикуриватель ваз 2106

Для многих автолюбителей прикуриватель является необходимым устройством, ведь прикуриватель в машине нужен не только в качестве зажигалки — помимо использования его в этих целях именно через гнездо прикуривателя подключают к электропитанию портативный автомобильный холодильник, компрессор, телевизор, дорожную бритву или кофеварку, зарядное устройство мобильного телефона. В случае поломки прикуривателя его нужно разбирать и ремонтировать. Если же прикуриватель полностью выходит из строя, требуется его замена. Поговорим о том, как поменять прикуриватель.

Не работает

отвертки;
паяльник;
пинцет;
хлопчатобумажные перчатки.

Откройте капот, а затем снимите минусовую клемму с аккумулятора. Это обесточит машину и заметно снизит риск возникновения короткого замыкания.

Затем максимально отодвиньте кресло водителя, чтобы получить доступ к прикуривателю, расположенному чаще всего на центральной консоли.

Теперь возьмите яркий фонарик и осмотрите внутреннюю часть вашего прикуривателя. Там не должны находиться какие-либо посторонние осколки и предметы. Если они все же есть, необходимо аккуратно удалить их с помощью пинцета с прорезиненными концами либо 2 спичек.

Проверьте предохранитель, ответственный за работу прикуривателя. В случае замыкания по причине подключенного в прикуриватель прибора предохранитель перегорает, а ток не подается. Чтобы возобновить его подачу, необходимо установить новый работающий предохранитель. Здесь должна помочь книга по эксплуатации, в которой будет написано, какой именно предохранитель необходимо заменить. Кроме того, таблицу всех предохранителей можно найти на тыльном боку блока предохранителей.

Если вышеперечисленные способы бесполезны и прикуриватель не работает, демонтируйте его из гнезда. Для этого аккуратно потяните за металлический ободок плоскогубцами. Причем под зубья плоскогубцев необходимо подложить тряпочку, чтобы на ободке не оставались следы.

Постарайтесь вытащить прикуриватель из гнезда. Если корпус поддается туго, попробуйте тянуть за каждую его сторону поочередно. Однако не дергайте сильно, чтобы провода не порвались.

Осмотрите вынутый прикуриватель. Стоит обратить внимание на наличие нагара темного цвета. Также проверьте надежность спайки и целостность изоляции проводов. Распаявшийся провод часто бывает причиной отсутствия тока в автомобильном прикуривателе. Затем аккуратно припаяйте данный провод на место.

Поставьте новую головку прикуривателя, если ток есть, а спираль холодная. Из-за частого использования нагревающий элемент достаточно быстро сгорает. Всегда покупайте головку, предназначенную именно для вашего прикуривателя.

Как поменять замок на двери по ссылке.

Как подключить

Лучше всего сделать независимые от прикуривателя источники 5 v на каждый дополнительный прибор и запитать их от цепи зажигания (после замка зажигания) . Тогда и регистратор, и навигатор будут подключены только при работающем двигателе (для регистратора — это вдвойне благо, у него есть функция автоматического включения-выключения при наличии внешнего питания)

Схема подключения

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

«масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Подсветка

Замену лампочки производите при заглушенном двигателе и отключенном аккумуляторе.

Снимите пластмассовую панель, расположенную под торпедой. Помимо прикуривателя, на ней крепятся кнопка включения аварийной сигнализации и выключатели освещения и вентилятора. Для этого сбоку подденьте консоль отверткой и аккуратно вдавите удерживающий ее фиксатор.

Маркером пометьте провода, подходящие к прикуривателю, или зарисуйте схему их подключения.

Корпус прикуривателя удерживает большая гайка – отверните ее.

Извлеките из корпуса прикуривателя патрон с гнездом.

На корпусе прикуривателя крепится корпус лампы – отсоедините его, отжав для этого удерживающие его защелки.

Отверткой слегка разожмите корпус лампы.

Достаньте из него патрон вместе со вставленной в него лампой.

Замените лампу и соберите прикуриватель в обратном порядке

Если же замена лампы и предохранителя не помогла, то для того чтобы восстановить нормальную работу прикуривателя, необходимо менять его полностью.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема ВАЗ-2106

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В этом справочнике приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестёрки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Всё электрооборудование авто условно можно разделить на следующие узлы:

• система запуска мотора;
• элементы заряда аккумулятора;
• система зажигания топливной смеси;
• элементы наружного и салонного освещения;
• система датчиков на панели приборов;
• элементы звукового оповещения;
• блок предохранителей.

Схема электрооборудования ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1976 – 1987г.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масл;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – рле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – рел-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 – электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема проводки ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор системы охлаждения
3 колодка жгута системы зажигания к жгуту левого брызговика
4 колодка жгута системы зажигания к жгуту правого брызговика
5 указатель уровня топлива
6 колодка жгута уровня топлива к жгуту датчика уровня топлива
7 датчик кислорода
8 колодка жгута датчика уровня топлива к жгуту системы зажигания
9 электробензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 колодка диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечи зажигания
20 форсунки VAZ-2106
21 колодка жгута системы зажигания к жгуту панели приборов
22 реле электровентилятора
23 предохранитель цепи питания контроллера
24 реле зажигания
25 предохранитель реле зажигания
26 предохранитель цепи питания электробензонасоса
27 реле электробензонасоса
28 колодка жгута системы зажигания к жгуту форсунок
29 колодка жгута форсунок к жгуту системы зажигания
30 колодка жгута панели приборов к жгуту системы зажигания
31 выключатель зажигания
32 комбинация приборов
33 табло антитоксичной системы двигателя

Схема блока управления инжекторным двигателем

Схема электрических соединений системы управления инжекторным двигателем:

1. — Разъем контроллера.
2. — Сенсор массового расхода воздуха.
3. — Сенсор температуры охлаждающей жидкости.
4. — Сенсор положения коленчатого вала.
5. — Сенсор положения дроссельной заслонки.
6. — Сенсор концентрации кислорода.
7. — Сенсор скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электробензонасоса.
12. — Основное реле.
13. — Предохранитель, защищающий силовую цепь реле электробензонасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного питания контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Колодка диагностики.
Х2. — Колодка соединения с системой электрооборудования автомобиля.

Схемы отдельных узлов шестёрки

Электросхема соединений генератора

1 — АКБ VAZ-2106;
2 — генераторная установка «шестерки»;
3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
4 — замок;
5 — пластиковый модуль с предохранительными элементами;
6 — контрольный световой индикатор, определяющий заряд АКБ;
7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

1 — стартерное устройство автомобиля;
2 — АКБ;
3 — генераторная установка;
4 — замок зажигания.

Электросхемы контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — коммутатор;
6 — генератор;
7 — АКБ.

Электросхема управления клапаном карбюратора

1 — концевое переключательное устройство карбюраторного агрегата;
2 — непосредственно сам клапан двигателя;
3 — модуль, использующийся для управления карбюраторным узлом;
4 — катушка зажигания;
5 — коммутаторное устройство;
6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и сигналки

1 — световые устройства поворотных огней, установленные в передних оптических приборах;
2 — АКБ VAZ-2106;
3 — генераторный узел авто;
4 — боковые поворотные огни, расположенные на передних крыльях;
5 — главный монтажный модуль с предохранительными элементами;
6 — вспомогательный управляющий блок с предохранительными устройствами;
7 — замок зажигания;
8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
9 — переключательное устройство для активации и отключения поворотных огней;
10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
12 — световые устройства указателей поворотных огней в задней оптике.

Электросхема включения звука

1 — звуковые устройства, использующиеся для воспроизведения импульсов;
2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с предохранительными элементами;
5 — генераторная установка ВАЗ 2106;
6 — АКБ.

Схема включения элеткростеклоподъемников

1 — главный предохранительный модуль;
2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников;
3 — переключательное устройство электростеклоподъемника, установленного на левой двери;
4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди;
5 — электродвигатель левого подъемника стекла;
6 — вспомогательный модуль с предохранительными элементами;
7 — замок зажигания.

Схема системы охлаждения двигателя

1 — генераторный узел, установлен под капотом;
2 — АКБ;
3 — переключатель зажигания или замок;
4 — главный модуль с предохранительными элементами;
5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата;
6 — контроллер активации вентилирующего устройства;
7 — непосредственно сам вентилятор;
8 — вспомогательный предохранительный модуль.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

F1(16А) Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафоны)
F2(8A) Реле стеклоочистителя, электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла
F3(8А) Дальний свет левой фары и лампа оповещения включённого дальнего света
F4(8А) Дальний свет правой фары
F5(8А) Предохранитель ближнего света левой фары
F6(8А) Ближний свет правой фары и задний противотуманная фара
F7(8А) Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение номера правая лампочка, лампы освещения приборов и подсветка прикуривателя
F8(8А) Габаритный свет (правый подфарник, левый задний фонарь), освещение номера левая лампочка, подкапотная лампа и лампочка оповещения о габаритном свете
F9(8А) Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10(8А) Регулятор напряжения и обмотка возбуждения генератора
F11(8А) Резерв
F12(8 ) Резерв
F13(8А) Резерв
F14(16А) обогрев заднего стекла
F15(16А) Электродвигатель вентилятора системы охлаждения
F16(8А) Указатели поворота в режиме аварийной сигнализации

Владельцам 2106 следует знать, что старая конструкция предохранителей уже давно изжила себя, так как при каждом срабатывании они перегреваются, что влияет на плотность соединения ячеек. Отсутствие плотного контакта между предохранителем и разъемами ведет к их обгоранию. Таким образом, необходима замена блоков плавких предохранителей. Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. При подгорании контактной части необходима замена предохранителей, чистка посадочных гнезд. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, меняя их на современные ножевые предохранители.

Модификации авто ВАЗ-2106

ВАЗ-21060. Модификация с условным индексом ВАЗ-21060 Ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, который соответствует экологическому стандарту Euro-2

ВАЗ-21061. Модификация с двигателем ВАЗ-2103, некоторые автомобили с подобным индексом были оборудованы упрощенной системой охлаждения двигателя и не имели электрического вентилятора. Вместо этого на торец вала насоса охлаждающей жидкости была установлена крыльчатка. Уже российские автомобили комплектовались бамперами от ВАЗ-2105, некоторые экземпляры были оборудованы очистителями и омывателями фар головного освешения.

ВАЗ-21062. Экспортная, праворукая модификация базовой «шестёрки».

ВАЗ-21063. Автомобиль с двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электрическим вентилятором охлаждения двигателя. Выпуск данной модификации был завершен в 1994 году.

ВАЗ-21064. Экспортная, праворукая модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065. Модификация автомобиля с улучшенной комплектацией, которую выпускали с 1990 по 2001 год. В качестве силового агрегата был установлен двигатель объемом 1569 см3. К другим отличиям от базовой модели можно отнести более мощный генератор, 5-ступенчатую коробку передач, редуктор заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс. Были и другие изменения как в экстерьера так и в интерьере, в общем это была «люкс» версия седана ВАЗ-2106.

ВАЗ-21065-01. Тот же ВАЗ-21065 но с двигателем ВАЗ-2103

ВАЗ-21066. Экспортная, праворукая модификация автомобиля ВАЗ-21063.

ВАЗ-21068. Автомобиль, который был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. Модификация ВАЗ-2106 изготовленная по заказу спецслужб. Оснащалась двухсекционным роторно-поршневым двигателем ВАЗ-411, мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

Ваз 2106 как сделать прикуриватель

Блог

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле. Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая: Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке». Родная консоль (центральная) ВАЗ 2107, принцип подключения таков: «масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели. Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы. Также важно знать, что кроме проводов, схема содержит: Сам прикуриватель; Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Для многих автолюбителей прикуриватель является необходимым устройством, ведь прикуриватель в машине нужен не только в качестве зажигалки — помимо использования его в этих целях именно через гнездо прикуривателя подключают к электропитанию портативный автомобильный холодильник, компрессор, телевизор, дорожную бритву или кофеварку, зарядное устройство мобильного телефона. В случае поломки прикуривателя его нужно разбирать и ремонтировать. Если же прикуриватель полностью выходит из строя, требуется его замена. Поговорим о том, как поменять прикуриватель.

Не работает

отвертки;
паяльник;
пинцет;
хлопчатобумажные перчатки.

Инструкция по ремонту:

Откройте капот, а затем снимите минусовую клемму с аккумулятора. Это обесточит машину и заметно снизит риск возникновения короткого замыкания.

Затем максимально отодвиньте кресло водителя, чтобы получить доступ к прикуривателю, расположенному чаще всего на центральной консоли.

Теперь возьмите яркий фонарик и осмотрите внутреннюю часть вашего прикуривателя. Там не должны находиться какие-либо посторонние осколки и предметы. Если они все же есть, необходимо аккуратно удалить их с помощью пинцета с прорезиненными концами либо 2 спичек.

Проверьте предохранитель, ответственный за работу прикуривателя. В случае замыкания по причине подключенного в прикуриватель прибора предохранитель перегорает, а ток не подается. Чтобы возобновить его подачу, необходимо установить новый работающий предохранитель. Здесь должна помочь книга по эксплуатации, в которой будет написано, какой именно предохранитель необходимо заменить. Кроме того, таблицу всех предохранителей можно найти на тыльном боку блока предохранителей.

Если вышеперечисленные способы бесполезны и прикуриватель не работает, демонтируйте его из гнезда. Для этого аккуратно потяните за металлический ободок плоскогубцами. Причем под зубья плоскогубцев необходимо подложить тряпочку, чтобы на ободке не оставались следы.

Постарайтесь вытащить прикуриватель из гнезда. Если корпус поддается туго, попробуйте тянуть за каждую его сторону поочередно. Однако не дергайте сильно, чтобы провода не порвались.

Осмотрите вынутый прикуриватель. Стоит обратить внимание на наличие нагара темного цвета. Также проверьте надежность спайки и целостность изоляции проводов. Распаявшийся провод часто бывает причиной отсутствия тока в автомобильном прикуривателе. Затем аккуратно припаяйте данный провод на место.

Поставьте новую головку прикуривателя, если ток есть, а спираль холодная. Из-за частого использования нагревающий элемент достаточно быстро сгорает. Всегда покупайте головку, предназначенную именно для вашего прикуривателя.

Как поменять замок на двери по ссылке.

Как подключить

Лучше всего сделать независимые от прикуривателя источники 5 v на каждый дополнительный прибор и запитать их от цепи зажигания (после замка зажигания) . Тогда и регистратор, и навигатор будут подключены только при работающем двигателе (для регистратора — это вдвойне благо, у него есть функция автоматического включения-выключения при наличии внешнего питания)

Схема подключения

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

«масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Подсветка

Замену лампочки производите при заглушенном двигателе и отключенном аккумуляторе.

Снимите пластмассовую панель, расположенную под торпедой. Помимо прикуривателя, на ней крепятся кнопка включения аварийной сигнализации и выключатели освещения и вентилятора. Для этого сбоку подденьте консоль отверткой и аккуратно вдавите удерживающий ее фиксатор.

Маркером пометьте провода, подходящие к прикуривателю, или зарисуйте схему их подключения.

Корпус прикуривателя удерживает большая гайка – отверните ее.

Извлеките из корпуса прикуривателя патрон с гнездом.

На корпусе прикуривателя крепится корпус лампы – отсоедините его, отжав для этого удерживающие его защелки.

Отверткой слегка разожмите корпус лампы.

Достаньте из него патрон вместе со вставленной в него лампой.

Замените лампу и соберите прикуриватель в обратном порядке

Если же замена лампы и предохранителя не помогла, то для того чтобы восстановить нормальную работу прикуривателя, необходимо менять его полностью.

Раньше прикуриватель использовался в автомобилях для прикуривания сигареты. Теперь это своеобразная розетка на 12 В, в которую подключать можно различные девайсы. Поэтому, если не работает прикуриватель ВАЗ 2107, это порой большая проблема. Что собой представляет устройство, какие встречаются основные неисправности, как заменить и отремонтировать прикуриватель, раскрывается в данной статье.

Устройство и предназначение прикуривателя

Первоначально автомобильный прикуриватель (АП) был задуман, чтобы водитель мог прикурить сигарету, как от уголька из костра. Устройство прибора не изменилось с момента создания, хотя он присутствует в салонах даже первых отечественных машинах.

Прикуриватель ВАЗ 2106 представляет собой устройство, состоящее из двух частей: гнезда и патрона. Металлический патрон имеет пластмассовую рукоятку в виде кнопки. В центре гнезда вмонтирован металлический стержень, играющий роль положительного полюса.

Роль минуса выполняет металлический корпус патрона. Между корпусом и металлическим стержнем находится изолятор, исключающий контакт между плюсом и минусом. Соединение плюсового и минусового контакта происходит через нихромувую спираль, которая выступает в роли нагревательного элемента.

Когда ток поступает на нагревательный элемент, он начинает нагреваться до высокой температуры. При нагревании спирали до необходимой температуры ток перестает поступать, благодаря тепловому реле. Гнездо для устройства расположено на приборной панели, в зоне комфортного доступа для водителя. Оно выполнено в виде продолговатого углубления с металлической оболочкой, которая играет роль минуса.

Внутри находится центральный контакт, на который подается плюс с аккумуляторной батареи. Корпус АП оснащен лампочкой подсветки, которая автоматически включается вместе с внешним освещением.

Для включения режима нагрева нажимается ручка, чтобы патрон погрузился в гнездо и зафиксировался в нажатом состоянии. Удерживают его биметаллические пластины. В этом момент происходит соединение положительного контакта патрона с плюсом гнезда, и отрицательного контакта гнезда с отрицательной клеммой патрона. Ток, протекая по спирали, нагревает ее. Нагревательный элемент достигает нужной температуры в течение 15-20 секунд.

Затем под воздействием высокой температуры биметаллические пластины начинают расходиться, раздается характерный щелчок, и патрон занимает свое прежнее положение благодаря внутренней пружине.

Если в бортовой сети низкое напряжение, патрон будет дольше находиться в гнезде, так как увеличится время нагрева.

Со временем к прямому назначению прикуривателя добавилась дополнительная функция – он стал использоваться в качестве розетки для подключения различных электронных устройств. В розетку АП подключаются электрические приборы, которым для питания достаточно 12 В бортовой сети.

Производители электротехники выпускают большое количество приборов, которые могут быть использоваться в автомобиле:

• вентилятор;
• обогреватель;
• пылесос; ;
• зарядное устройство для телефонов и других девайсов;
• приборы для освещения салона и т.д.

Все дополнительные электроприборы оснащены специальным входом для подключения к АП. Появились специальные разветвители, которые позволяют подключать в гнездо сразу несколько устройств одновременно.

Питание АП получает от электросети автомобиля. Подключение прикуривателя ВАЗ 2107, как и других отечественных машин, осуществляется через монтажный блок напрямую от аккумулятора без использования реле. Разъем прикуривателя защищен специальным плавким предохранителем на 10 А, который находится в монтажном блоке. При высоком токе нить в предохранителе расплавляется и размыкает электрическую сеть, предотвращая воспламенение.

К гнезду АП подключены три провода:

• «минус» — масса;
• «плюс» — подключается через предохранитель с АКБ;
• «плюс» — подключен к лампе подсветки прибора от габаритных огней, работает только при включении внешнего освещения.

Для исключения ситуации, когда патрон может заклинить в гнезде, АП оснащен специальным предохранительным устройством, защищающим его от перегрева и возгорания. Самое простое такое устройство выполнено в виде легкоплавкой металлической шайбы. Если температура слишком высокая, она расплавляется и перемыкает на короткое время питание АП, а в монтажном блоке перегорает предохранитель, обесточивая устройство для прикуривания.

Некоторые прикуриватели имеют встроенный предохранитель, который расположен в самом гнезде. Если расплавляется шайба или перегорает предохранитель, прикуриватель подлежит замене. В последнее время в качестве предохранителя стали устанавливать тепловой биметаллический предохранитель многоразового использования. При перегреве он перемыкает контакты питания, предотвращая перегорание предохранителя, но спустя время биметаллический предохранитель остывает и вновь размыкает контакты.

Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.

Снимаем прикуриватель

• Вначале снова, как всегда, без исключения, обесточиваем «массу», скидывая с аккумулятора минусовую клемму;
• Берем пассатижи и подтягиваем слегка металлический ободок на прикуривателе, стараясь его не повредить.
• После этого аккуратно вытягиваем прикуриватель, чтобы не оторвать провода. Если на этом этапе замечены оторванные провода, нужно их аккуратно припаять.

Прикуриватель ваз 2106 Не работает, Как подключить, Схема подключения

Раньше прикуриватель использовался в автомобилях для прикуривания сигареты. Теперь это своеобразная розетка на 12 В, в которую подключать можно различные девайсы. Поэтому, если не работает прикуриватель ВАЗ 2107, это порой большая проблема. Что собой представляет устройство, какие встречаются основные неисправности, как заменить и отремонтировать прикуриватель, раскрывается в данной статье.

Прикуриватель ваз 2106

Для многих автолюбителей прикуриватель является необходимым устройством, ведь прикуриватель в машине нужен не только в качестве зажигалки — помимо использования его в этих целях именно через гнездо прикуривателя подключают к электропитанию портативный автомобильный холодильник, компрессор, телевизор, дорожную бритву или кофеварку, зарядное устройство мобильного телефона. В случае поломки прикуривателя его нужно разбирать и ремонтировать. Если же прикуриватель полностью выходит из строя, требуется его замена. Поговорим о том, как поменять прикуриватель.

Не работает

отвертки; паяльник; пинцет; хлопчатобумажные перчатки.

Инструкция по ремонту:

Откройте капот, а затем снимите минусовую клемму с аккумулятора. Это обесточит машину и заметно снизит риск возникновения короткого замыкания.

Затем максимально отодвиньте кресло водителя, чтобы получить доступ к прикуривателю, расположенному чаще всего на центральной консоли.

Теперь возьмите яркий фонарик и осмотрите внутреннюю часть вашего прикуривателя. Там не должны находиться какие-либо посторонние осколки и предметы. Если они все же есть, необходимо аккуратно удалить их с помощью пинцета с прорезиненными концами либо 2 спичек.

Проверьте предохранитель, ответственный за работу прикуривателя. В случае замыкания по причине подключенного в прикуриватель прибора предохранитель перегорает, а ток не подается. Чтобы возобновить его подачу, необходимо установить новый работающий предохранитель. Здесь должна помочь книга по эксплуатации, в которой будет написано, какой именно предохранитель необходимо заменить. Кроме того, таблицу всех предохранителей можно найти на тыльном боку блока предохранителей.

Если вышеперечисленные способы бесполезны и прикуриватель не работает, демонтируйте его из гнезда. Для этого аккуратно потяните за металлический ободок плоскогубцами. Причем под зубья плоскогубцев необходимо подложить тряпочку, чтобы на ободке не оставались следы.

Постарайтесь вытащить прикуриватель из гнезда. Если корпус поддается туго, попробуйте тянуть за каждую его сторону поочередно. Однако не дергайте сильно, чтобы провода не порвались.

Осмотрите вынутый прикуриватель. Стоит обратить внимание на наличие нагара темного цвета. Также проверьте надежность спайки и целостность изоляции проводов. Распаявшийся провод часто бывает причиной отсутствия тока в автомобильном прикуривателе. Затем аккуратно припаяйте данный провод на место.

Поставьте новую головку прикуривателя, если ток есть, а спираль холодная. Из-за частого использования нагревающий элемент достаточно быстро сгорает. Всегда покупайте головку, предназначенную именно для вашего прикуривателя.

Как поменять замок на двери по ссылке.

Как подключить

Лучше всего сделать независимые от прикуривателя источники 5 v на каждый дополнительный прибор и запитать их от цепи зажигания (после замка зажигания) . Тогда и регистратор, и навигатор будут подключены только при работающем двигателе (для регистратора — это вдвойне благо, у него есть функция автоматического включения-выключения при наличии внешнего питания)

Схема подключения

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

«масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Подсветка

Замену лампочки производите при заглушенном двигателе и отключенном аккумуляторе.

Снимите пластмассовую панель, расположенную под торпедой. Помимо прикуривателя, на ней крепятся кнопка включения аварийной сигнализации и выключатели освещения и вентилятора. Для этого сбоку подденьте консоль отверткой и аккуратно вдавите удерживающий ее фиксатор.

Маркером пометьте провода, подходящие к прикуривателю, или зарисуйте схему их подключения.

Корпус прикуривателя удерживает большая гайка – отверните ее.

Извлеките из корпуса прикуривателя патрон с гнездом.

На корпусе прикуривателя крепится корпус лампы – отсоедините его, отжав для этого удерживающие его защелки.

Отверткой слегка разожмите корпус лампы.

Достаньте из него патрон вместе со вставленной в него лампой.

Замените лампу и соберите прикуриватель в обратном порядке

Если же замена лампы и предохранителя не помогла, то для того чтобы восстановить нормальную работу прикуривателя, необходимо менять его полностью.

Инструкция по ремонту и замене механизма

Ремонт и замена прикуривателя ВАЗ 2107 аналогичны ВАЗу классическому, поэтому их можно рассматривать в качестве примера.

Для выполнения этих процедур вам необходимо подготовить следующие инструменты:

• Набор отверток;
• Плоскогубцы;
• Маленькие щипцы или пинцет;
• Паяльник с припоем;
• Переносная лампа или фонарик;
• Электроизоляционная лента;
• Хлопчатобумажные перчатки.

Ремонт состоит из последовательности этапов:

1. Выключите питание автомобиля, сняв отрицательную клемму с аккумулятора.
2. В салоне мы находим, где находится розетка AP, и обеспечиваем легкий доступ к ней. Обычно он расположен на центральной консоли, поэтому мы отодвигаем сиденье водителя как можно дальше назад.
3. Теперь удалите картридж из слота. После выбора внутренней части гнезда необходимо удалить все посторонние предметы или мусор с помощью пинцета.
4. Далее проверьте предохранитель в монтажном блоке. Обычно он расположен под капотом, приборной панелью или сиденьем водителя. Открыв охранный блок, находим необходимый предохранитель. Его расположение можно определить по схеме на внутренней стороне крышки или в инструкции по эксплуатации. Выньте необходимый предохранитель и проверьте его перемычку. Если он перегорает, деталь необходимо заменить.
5. Если замена предохранителя не помогла, перейдите к следующему шагу. Снимите прикуриватель. Затем осторожно возьмите плоскогубцы за обод и, не прикладывая никаких усилий, потяните их к себе, чтобы не повредить проводку.
6. На вытянутом элементе осмотрите место, где он припаян к АР. Если обнаружено плохое соединение или зазор, провод следует припаять. Во время осмотра обратите внимание на провода и изоляцию. Если есть истирание, провод должен быть изолирован.
7. После проверки исправности устройства верните обод на прежнее место.

AP Замена Фотогалерея

Чтобы заменить точку доступа, нужно знать, как подключить прикуриватель. Информацию можно найти в инструкции по эксплуатации.

Чтобы заменить розетку, сделайте следующее:

1. Отсоедините отрицательную клемму аккумулятора.
2. Выньте картридж из розетки.
3. Используя тонкую отвертку, согните фиксирующие зажимы.
4. Осторожно снимите внутреннюю часть розетки, отсоедините разъем.
5. Меняем розетку и устанавливаем все в обратном порядке.

После замены лампочки прикуривателя выньте зажим из патрона. Замените лампу и вставьте зажим обратно.

Где плюс а где минус в прикуривателе автомобиля: распиновка контактов и полярность

1. Устройство и принцип работы
2. Где плюс и где минус в прикуривателе
3. Штекер
4. Гнездо
5. Зачем знать полярность
6. Признаки неправильного подключения
7. Как проверить
8. Схема подключения прикуривателя

Ведущие автоконцерны стали внедрять прикуриватели в своих автомобилях еще в 20-х гг. прошлого века. С тех пор они получили большую популярность и стали незаменимым аксессуаром на приборной панели транспортных средств. Принцип действия приборов не поменялся, но возможности и функции были расширены.

Устройство и принцип работы

Автоприкуриватель обладает простым устройством и представляет собой небольшой металлический патрон с пластиковой рукояткой и кнопкой. Под корпусом установлена нихромовая спираль, которая накаляется от электрического тока.

На панели приборов или в другой части машины расположена специальная розетка. Если вставить в нее прикуриватель и нажать на рукоять, он будет подключен к бортовой сети.

Плюсовой контакт сопрягается с центральной клеммой гнезда и спиралью устройства. Отрицательный взаимодействует с цоколем розетки и прижимным механизмом штекера. При эксплуатации прикуривателя через нихромовый элемент подается ток, что способствует его нагреву.

После достижения предельных температурных показателей происходит срабатывание термореле, а прикуриватель отключается от бортового электроснабжения.

Чтобы защитить разъем от перегорания, производители устанавливают предохранитель на 10 А. Он находится в предохранительном блоке и обозначается маркировкой «sigar» или иконкой сигареты.

С момента появления в первой половине XX в. внутреннее устройство автоприкуривателя практически не поменялось.

Ключевым преимуществом приспособления является возможность запитывания множества электроприборов, которые делают продолжительную езду комфортной и безопасной.

Однако из-за потребления большого количества энергии конструкция может выходить из строя. Кроме того, выделяют другие недостатки такого аксессуара. При частом подключении гаджетов на внутренние элементы устройства воздействует большая механическая нагрузка, что способствует их износу.

Конструкция и назначение зажигалки

Первоначально автомобильный прикуриватель (AR) был спроектирован таким образом, чтобы водитель мог зажечь сигаретоподобные угли от огня. Устройство устройства не изменилось с момента его появления, хотя оно присутствует в автосалонах даже первых отечественных автомобилей.

Зажигалка ВАЗ 2106 представляет собой устройство, состоящее из двух частей: розетки и патрона. Металлический картридж имеет пластиковую ручку в виде кнопки. В центре гнезда находится металлический стержень, который играет роль положительного столба.

Негативную роль играет металлический корпус картриджа. Между корпусом и металлическим сердечником находится изолятор, исключающий контакт между плюсом и минусом. Соединение положительного и отрицательного контактов происходит через нихромовую спираль, которая действует как нагревательный элемент.

Когда ток течет к нагревательному элементу, он начинает нагреваться до высокой температуры. Когда катушка нагревается до необходимой температуры, ток прекращает течь благодаря тепловому реле. Слот устройства расположен на приборной панели, в зоне комфорта для водителя. Он выполнен в виде удлиненного углубления с металлической оболочкой, которая играет роль минуса.

Внутри находится центральный контакт, который питается от аккумулятора. Корпус оснащен лампочкой подсветки, которая автоматически включается вместе с наружным освещением.

Для включения режима нагрева ручку нажимают так, чтобы картридж был погружен в гнездо и зафиксирован в нажатом состоянии. Держи свои биметаллические пластины. В этот момент положительный контакт картриджа с положительным гнездом, а отрицательный контакт разъема с отрицательным выводом картриджа. Ток, протекающий по спирали, нагревает его. Нагревательный элемент достигает желаемой температуры в течение 15-20 секунд.

Где плюс и где минус в прикуривателе

Чтобы понять, как устроен прикуриватель, где плюс, а где минус, достаточно осмотреть его ключевые составляющие.

Плюс в прикуривателе — это его рукоять. При нажатии на кнопку электрическая цепь замыкается, а нихромовая спираль подвергается нагреву. Интересуясь, где минус у прикуривателя, следует обратить внимание на боковые стенки металлического цилиндра.

Руководствуясь информацией о полярности, можно приступить к ремонту поврежденной детали. Чтобы восстановить вышедший из строя элемент нужно:

1. Открутить гайку на тыльной стороне и демонтировать прибор.
2. Найти пластину полупроводника и снять ее (если она вызвала поломку).
3. Сделать небольшой спил на корпусе и приступить к сборке устройства.
4. Зачистить провода и обжать клеммы.
5. Убрать центральную консоль в машине и отключить подсветку.
6. Изъять блок.
7. Подключить провода с помощью соединительных клипс, соблюдая схему и полярность.
8. Протянуть провода вниз и подключить их к гнезду.
9. Поставить аксессуар на место.
10. Включить подсветку.

Штекер

Штекер предназначается для передачи напряжения в 12В/24В через розетку прикуривателя. Его корпус выполнен из пластика и обладает жилами под винт. Внутри приспособления расположен предохранитель на 8А, обеспечивающий защиту оборудования от скачков напряжения.

Технические характеристики штекера выглядят следующим образом:

1. Показатели входного напряжения — 12В/24В.
2. Максимальный диаметр используемых проводов — 7 мм.
3. Длина штекера — 83 мм.
4. Пропускная сила тока — 8 А.

Гнездо

Опытные водители знают, где на прикуривателе плюс. Он подается на центральный контакт гнезда и прижимные лапки штекера. Номинальное напряжение в разъеме современных машин составляет 12 В.

Диаметр советских гнезд отличался от иностранных. Поэтому при попытке вставить короткий штекер в такой разъем, он не доставал до центрального контакта, а внешнее устройство отказывалось работать.

Схема проводки ВАЗ 2106 (инжектор)

1 контроллер 2 электровентилятор системы охлаждения 3 колодка жгута системы зажигания к жгуту левого брызговика 4 колодка жгута системы зажигания к жгуту правого брызговика 5 указатель уровня топлива 6 колодка жгута уровня топлива к жгуту датчика уровня топлива 7 датчик кислорода 8 колодка жгута датчика уровня топлива к жгуту системы зажигания 9 электробензонасос 10 датчик скорости 11 регулятор холостого хода 12 датчик положения дроссельной заслонки 13 датчик температуры охлаждающей жидкости 14 датчик массового расхода воздуха 15 колодка диагностики 16 датчик положения коленчатого вала 17 электромагнитный клапан продувки адсорбера 18 катушка зажигания 19 свечи зажигания 20 форсунки VAZ-2106 21 колодка жгута системы зажигания к жгуту панели приборов 22 реле электровентилятора 23 предохранитель цепи питания контроллера 24 реле зажигания 25 предохранитель реле зажигания 26 предохранитель цепи питания электробензонасоса 27 реле электробензонасоса 28 колодка жгута системы зажигания к жгуту форсунок 29 колодка жгута форсунок к жгуту системы зажигания 30 колодка жгута панели приборов к жгуту системы зажигания 31 выключатель зажигания 32 комбинация приборов 33 табло антитоксичной системы двигателя

Полезное: Схема ВАЗ 2110

Признаки неправильного подключения

В случае неправильного подключения прикуривателя, он будет работать со сбоями или полностью выйдет из строя. Кроме того, отклонение от правил монтажа может вызвать короткое замыкание и привести к воспламенениям элемента.

Как проверить

Если прикуриватель отказывается проводить электричество, следует убедиться, что он правильно подключен.

Чтобы проверить работоспособность устройства, нужно действовать по такому алгоритму:

1. Повернуть ключ зажигания и активировать подачу электричества.
2. Вставить прикуриватель в разъем.
3. Подождать несколько секунд и проверить состояние элемента рукой. Если он не нагрелся — значит произошла поломка.

Завершив диагностику, следует изъять прибор из гнезда.

Для восстановления основной функции прикуривателя, достаточно поменять его головку. Если из строя вышла нихромовая спираль, которая подвергается износу в связи с интенсивной эксплуатацией, ее можно заменить своими руками. Главное — подобрать подходящую модель на рынке.

Если замена не устранила поломку, потребуется проверить цепь питания и осмотреть все соединения. На этапе осмотра следует убедиться:

1. Не перегорели ли контакты на корпусе прикуривателя и места подключения.
2. Не вышел ли из строя предохранитель, который находится в соответствующем отсеке и обозначается иконкой сигареты или надписью.
3. Нет ли следов горения и сторонних частиц в гнезде.
4. Исправна ли вилка гнезда.

Нередко сбои в работе устройства случаются по причине повреждения предохранителя. Заменить деталь можно своими руками, не привлекая специалистов.

Если устройство перестало работать, его можно заменить своими руками. Главное — разобраться, где в прикуривателе плюс, а где минус.

Вывод

Идеальное использование прикуривателя. Его прямое назначение. Для зажигания сигарет. При использовании устройств необходимо добавить их мощность и убедиться, что общая нагрузка не превышает допустимой. При работе с AP имейте в виду, что даже при выключенном зажигании устройства, подключенные к ее розетке, будут потреблять электроэнергию. Это может привести к полной разрядке аккумулятора. Не вставляйте розетки или плохой монтаж в розетку, так как это может вызвать короткое замыкание.

Схема подключения прикуривателя

Точная схема подключения автомобильного прикуривателя зависит от его устройства и особенностей транспортного средства. Однако есть общепринятые правила и условия, которые нужно соблюдать при монтаже детали.

Стандартная расстановка деталей выглядит следующим образом:

1. АКБ.
2. Предохраняющий узел.
3. Выключатель.
4. Реле.
5. Прикуриватель.

Нельзя соединять аксессуар напрямую с замком зажигания, поскольку система не сможет выдержать повышенную нагрузку. После прокладывания кабеля под капот, нужно соединить его с плюсовым контактом, а потом подключить предохранитель и прикрепить к клемме. Если вам не удается это сделать, подключите провод к стартеру и закрепите к выводу реле с плюсовым значением.

Конец провода нужно зачистить на 1 см, а потом установить его на клемму и зажать пассатижами. Дальше следует закрепить провод, чтобы предотвратить его расшатывание. Для этой цели можно использовать паяльник или подходящую клемму. Возле прикуривателя устанавливается выключатель и предохранитель. Такие детали повысят безопасность эксплуатации прибора.

Выключатель должен выдерживать работу с током в 1,5 раза превышающим максимальную нагрузку. Если он отсутствует, нужно поставить поблизости реле с соответствующим значением тока. Отдельные водители размещают выключатель и реле возле замка зажигания. Выключатель соединяется с управляющим контактом реле, а прикуриватель — с силовым.

Перед включением устройства, следует убедиться в правильности подключения. Разветвитель и реле должны плотно фиксироваться с корпусом. Дальше необходимо убедиться, что цепь зажигания выключена, и приступить к тестированию устройства. С помощью тестера можно оценить напряжение на неподключенной АКБ. Дальше следует надеть клемму «минус» на вывод аккумулятора и еще раз замерить напряжение. Если изменения отсутствуют, значит схема подключения была соблюдена.

Как работает прикуриватель и схема его подключения

Основной элемент прикуривателя — это его гнездо, в которое вставляется как нагревательный элементы, так и штекеры различных устройств, питающихся от сети 12В. На гнездо подведена масса от аккумулятора, а в штекере есть плюсовой контакт. Когда вы вставляете разъем в гнездо, то цепь замыкается и на устройства подается питание.

Как устроен автомобильный прикуриватель

Схема питания прикуривателя

Если есть подсветка, то запитывается она отдельным проводом, подходящим к гнезду. Питание подается по проводам, которые с одной стороны через фишку подключены к монтажному блоку с предохранителями, а с другой стороны через другую фишку — к клеммам корпуса прикуривателя.

Во избежание замыкания в сети, гнездо прикуривателя всегда имеет предохранитель в блоке предохранителей. Также у него есть еще один дополнительный предохранитель на корпусе. Кстати, у подсветки отдельный предохранитель.

Важный момент — почему прикуриватель постоянно работает при выключенном зажигании? Это не неисправность, это особенность его подключения по схеме. Например, так работает прикуриватель в автомобилях ВАЗ “Классика”, ВАЗ-2114, Lada Kalina, BMW E34-E36, Skoda Octavia Mk2, SEAT Leon I и некоторых других. Но так происходит не всегда.

Не работает прикуриватель при выключенном зажигании у ВАЗ-2115, BMW E39 и новее, Volkswagen Touareg, Opel Corsa и других. Кстати, судя по форумам, в одних и тех же моделях LADA, прибор может и работать и не работать при выключенном зажигании.

Интересно, что автовладельцы ищут и как включить прикуриватель постоянно и как его, наоборот, отключить при выключенном зажигании. Первым хочется, чтобы заряжать девайсы или пользоваться электроприборами можно было не включая зажигание, а вторым не хочется каждый раз отключать видеорегистраторы. Но, чтобы не допускать утечки тока, после выключения зажигания, подачу питания на прикуриватель желательно все же прекращать.

Преимущества и недостатки автоприкуривателей

Как только появился прикуриватель в автомобиле, он остается неотъемлемой частью оборудования.

С развитием техники появилось много устройств, которым достаточно питания от бортовой сети автомобиля. АП стал использоваться в качестве автомобильной розетки. Принцип работы прибора с годами не изменился. Но появились различные тройники и переходники, которые расширили возможности применения АП (автор видео – Своими руками).

Электрическая цепь устройства

Для успешного ремонта АП необходимо иметь хотя бы базовые знания по электротехнике и знать, как работает электроцепь устройства: где находится плюс, а где минус.

Для поиска плюса и минуса можно воспользоваться мультиметром.

Фотогалерея «Прикуриватель и его схемы»

В автоприкуривателе в качестве плюса выступает ручка-кнопка, на которую нажимает пользователь. При нажатии на кнопку замыкается электрическая цепь, и спираль начинает нагреваться. В качестве минуса выступают боковые стороны металлического корпуса АП.

Зная полярность устройства, отремонтировать автоприкуриватель будет несложно.

Для этого нужно выполнить следующие действия:

1. С тыльной стороны АП откручиваем гайку.
2. Далее разбираем прибор.
3. Внизу устройства находится полупроводниковая пластина. Она может быть причиной неисправности. В этом случае ее нужно извлечь.
4. На корпусе нужно с помощью напильника спилить выступ.
5. Теперь устройство необходимо собрать.
6. Далее следует зачистить провода не 7 мм, чтобы затем их подключить. Кроме того, на них нужно отжать клеммы.
7. В салоне необходимо демонтировать центральную консоль и отключить подсветку.
8. Достаем блок и подсоединяем провода с помощью специальных клипс. Провод бело-коричневого цвета соединяем с проводом от подсветки. Осталось провода желтого и черного цвета подключить к проводам АП.
9. Затем провода прокладываются вниз и подсоединяются к штекеру от автоприкуривателя.
10. Далее прикуриватель возвращается на место, и подключается подсветка.

Видео «Замена автоприкуривателя»

В этом ролике демонстрируется, как заменить АП без разборки тоннеля (автор видео – В деревню!).

Это автомобильное устройство используют даже некурящие владельцы авто. Ведь девайс обладает отменным функционалом, выходящим далеко за рамки своего названия.

В гнездо прикуривателя можно подключить следующие приборы:

• зарядку для телефона, планшета или другого электронного девайса;
• компрессор для накачки колес;
• навигационный комплекс;
• видеорегистратор;
• розетка под 12 вольт.

Однако со временем прикуриватель может выйти из строя или потребуется его ремонт. При подключении новой запчасти необходимо соблюдать полярность проводов, знать где плюс, а где минус. В статье представлена информация и инструкция по замене или ремонту элемента.

Плюсы или минусы нескольких прикуривателей

Старые автомобили, например, классика ВАЗ, имеют другую конструкцию устройства. Там расположен длинный автоприкуриватель со своими плюсами и минусами. Этот девайс разрабатывался уже давно, поэтому имеет ряд технологических недостатков. К минусам относятся.

1. Невозможность подключения нескольких устройств к прикуривателю.
2. Слабые контакты. Со временем из-за возраста или частой езды по разбитым дорогам могут разболтаться усики самого прикуривателя. Это нарушает работу устройства и чревато выходом его из строя.
3. К минусам надо отнести внешний вид старого прикуривателя, который гораздо хуже. Лампочка светит не так ярко или часто перегорает.

Новые модели авто оснащены современным европрикуривателем с большим посадочным местом. Чтобы установить его на классику, необходимо будет расточить гнездо, приобрести специальный трехконтактный штекер подключения и припаять провода.

Зато у такой модификации прикуривателя есть ряд плюсов.

1. Надежные контакты. Европрикуриватель хорошо держится в гнезде, а фиксирующая гайка не откручивается.
2. Плюс – внешний вид, лампа подсветки симпатичнее.
3. Современный автомобильный прикуриватель позволяет подключать несколько приборов одновременно.

Поэтому при покупке устройства для машины лучше выбрать второй вариант.

Помощь при выборе детали

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель. Поводами для замены являются:

• постоянно откручивающаяся гайка крепления;
• желание установить более привлекательное устройство;
• невозможность подключить несколько устройств одновременно.

Чаще всего монтируют прикуриватель от ВАЗ 2114/15 — так называемый евро-прикуриватель, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя потребуется лишь несколько увеличить отверстие, в котором он был зафиксирован.

Для расширения отверстия можно использовать наждачную бумагу либо круглый напильник.

Монтаж устройства производится в следующем порядке:

1. Устанавливается светодиод.
2. Фиксируется гнездо прикуривателя.
3. Подсоединяется электропроводка.

Таким образом, любые неисправности прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого потребуется лишь минимальный набор слесарных инструментов и соблюдение инструкций специалистов. Установка нового прикуривателя тоже не доставит владельцу ВАЗ 2107 больших хлопот.

Полярность прикуривателя автомобиля

Порой элемент выходит из строя. Частые неисправности следующие.

1. Перегоревший предохранитель. На электрическую цепь установлен специальный защитный элемент, рассчитанный на силу току 10 Ампер. При возникновении неисправностей или короткого замыкания он перегорает, чтобы сохранить прикуриватель, провода и приборы рабочими. Данный элемент отвечает еще за несколько устройств. Если не работает прикуриватель вместе с часами, то следует добраться до монтажного блока и заменить предохранитель.
2. Окислившиеся контакты. Со временем или от подключения мощных устройств к прикуривателю (типа компрессора или автозарядки), металлические разъемы могут окислиться. Перед заменой желательно вынуть патрон и осмотреть усики на предмет появления окислов. При наличии таких моментов следует очистить их и подогнуть для лучшего соединения. Перед проведением процедуры рекомендовано снять минусовую клемму с АКБ автомобиля. Это исключит короткое замыкание. Нужно знать, где плюс и минус.
3. Отработанный элемент накаливания автоприкуривателя. Нихромовая спираль, находящаяся внутри патрона, тоже может перегореть. Это повлечет за собой установку нового прикуривателя.
4. Короткое замыкание или обрыв проводки. Кабеля могут перетереться или оплавиться в результате «коротыша». Определить такую неисправность автоприкуривателя можно мультитестером. Необходимо проверить целостность проводов.

Причины неисправности, по которым не работает прикуриватель

Из-за того, что устройство состоит из двух разъемных деталей, нужно понимать, когда не работает прикуриватель ВАЗ-2107, может быть сломана только одна из составных деталей устройства — гнездо или патрон. В свою очередь, исправное гнездо может не работать по причине отсутствия питания на одном из его контактов.
В ВАЗ-2107 прикуриватель находится в параллельном подключении часами и магнитолой, если функционирование розетки прекратилось одновременно с этими устройствами это следствие одной причины — вышел из строя предохранитель. Чтобы восстановить функционирование устройства предохранитель необходимо заменить.

Ненадежный контакт

Контактные разъемы прикуривателя подвержены окислению. В случае, когда причина отсутствия питания окисленные клемы, их необходимо зачистить предварительно отсоединив минусовую шину от аккумулятора.

Нихромовая проволока служит элементом накаливания и со временем может выгореть и выйти из строя. Разобрать патрон прикуривателя чтобы произвести его ремонт не целесообразно, необходимо приобрести новый элемент.

Отсутствие питания может быть следствием обрыва в электрической цепи.

Устройство, схема подключения электрооборудования ВАЗ-2105 и прокладки проводов схожи с другими моделями, необходимо найти место обрыва, зачистить и подключить их. Не будет лишним пропаять место скрутки и надежно его изолировать.

Прикуриватель прямым образом не отвечает за работу какого-либо из узлов автомобиля, но его функционирование негативно влияет на комфорт водителя и пассажиров машины. Если устройство испортилось, его необходимо отремонтировать или заменить.

Предохранитель прикуривателя ВАЗ-2107 находится в монтажном блоке предохранителей и реле. У ВАЗов этот блок расположен в подкапотном пространстве с пассажирской стороны. Чтобы получить доступ к предохранителю, необходимо снять прозрачную пластиковую крышку монтажного блока. Предохранитель прикуривателя обозначен маркировкой F 6 и рассчитан на ток 10 ампер.

Розетка и съемный патрон относятся к недорогим деталям, которые с легкостью найдете в любом автомагазине. В случае если они перестанут работать, их ремонт производить нецелесообразно, выполняют полную замену. Для этого отсоединяем шину «массы» от аккумулятора и разбираем гнездо, зафиксированное на передней панели ВАЗ-2106, выполняя следующий порядок действий:

• вынимаем патрон нагревателя из гнезда;
• панель, на которой расположены часы и прикуриватель, подцепляем и тащим плоской отверткой до щелчка фиксаторов;
• аккуратно извлекаем приборную панель, за ней могут находиться короткие провода;
• снимаем клеммы подсоединения приборной панели;
• откручиваем гайку-фиксатор;
• снимаем внешний корпус вместе с лампой подсветки;
• извлекаем внутреннее гнездо прикуривателя.

Подключение прикуривателя ВАЗ-2107 необходимо производить в соответствии со схемой идентичной модели — 2104:

• черный провод — масса;
• красный — через предохранитель идет на плюс аккумулятора;
• желтый — включается в цепь освещения панели приборов.

Замена

Если штатное устройство по каким-либо причинам не удовлетворяет владельца авто, производится замена прикуривателя на приспособление более привлекательного внешнего вида — прикуриватель европейского стандарта. Эту процедуру произвести гораздо проще, чем установить инжектор на ВАЗ-2108. Монтаж европрикуривателя отличается необходимостью расширить напильником или наждачной бумагой штатное отверстие: устройство современного образца имеет немного больший диаметр.

Какой выбрать

Розетка для подключения внешних устройств — простое и неприхотливое устройство. Его поломки случаются крайне редко и ремонтные работы легко произвести собственными силами. Осуществляя покупку, необходимо обращать внимание на целостность проводов и качество резьбовых соединений.

Если по каким-либо причинам прикуриватель перестал работать, владелец авто считает, что цвет его подсветки не соответствует дизайну панели приборов, или попросту не хватает гнезд для одновременной работы всех необходимых устройств, устройство можно заменить на разветвитель с несколькими штатными розетками.

Автомобильное устройство обладает богатым функционалом. Помимо своей обычной задачи, в гнездо прикуривателя Ваз 2107 можно подключать:

• зарядку для телефона, планшета или другого электронного девайса;
• компрессор для накачки колес;
• навигационный комплекс;
• видеорегистратор.

Получается, что прикуриватель используют даже некурящие владельцы машин. Если он перестанет работать, то это чревато существенными неудобствами. О причинах выхода из строя, как правильно поменять своими руками устройство на ВАЗ 2022, читайте в статье.

Есть определенные факторы, влияющие на работу детали. Требуется разобраться в устройстве прикуривателя и понять, почему он не работает на ВАЗ 2107.

Среди наиболее распространенных проблем стоит отметить.

1. Поломку предохранителя. Если будут запускаться одно или нескольких мощных устройств в разъем прикуривателя, сила тока цепи может превысить критическое значение. При 10 Ампер перегорит предохранительный элемент. Дополнительно перестанут работать часы, радиоприёмник. Ремонт осуществляется просто по схеме – достаточно добраться до монтажного блока и произвести замену сгоревшего предохранителя прикуривателя.
2. Плохое соединение. Со временем контакты окисляются, из-за чего прикуриватель перестает работать. Причиной появления также может стать подключение предохранителя с большим сопротивлением, к примеру, 15-амперного. Если прикуриватель ВАЗ 2105 перестает работать, то предварительно необходимо вынуть металлический патрон и проверить его контакты на наличие окислов. При ремонте рекомендовано зачистить контактные места. Перед процедурой замены прикуривателя или предохранителя нужно снять минусовую клемму с автомобильного аккумулятора. Такая схема исключит возможность короткого замыкания.
3. Перегоревший элемент накаливания. На классике внутри патрона находится нихромовая спираль, которая от возраста может перегореть. Ремонт неисправности заключается в замене прикуривателя и установке нового элемента по схеме.
4. От старости или из-за того, что провода могут замыкать, есть вероятность обрыва электропроводки или выгорания цепи. Срабатывает предохранитель. Такая неисправность прикуривателя Ваз 2107 диагностируется при помощи мультитестера. Необходимо прозвонить цепь, диагностировав целостность проводов. В этом случае нужен ремонт или замена именно проводки, а не элемента накаливания.

Прежде чем снять прибор и приступить к его ремонту, следует разобраться с его устройством. Схема подключения прикуривателя описана на фото. Она является одинаковой для всех моделей классики Ваз, включая модификации 2104, 2105, 2106 или 2107.

Распиновка осуществлена следующим образом:

• красный провод отвечает за напряжение на часы и подключен к аккумулятору;
• желтый элемент также идет на плюс батареи, он подает питание для лампочки подсветки гнезда;
• черный провод – это масса.

Схема подключения прикуривателя осуществляется через монтажный блок с предохранителями. Чтобы добраться до него (при замене предохраняющего элемента), необходимо провести снятие панели, находящейся в передней части салона. За замкнутость схемы цепи отвечает предохранитель №6, рассчитанный на силу тока 10 Ампер.

Читать далее: Замена масла в коробке Поло Седан quotмеханикаquot

Перед тем, как сделать ремонт, необходимо подготовить соответствующий инструмент. Чтобы на ВАЗ 2107 самостоятельно подключить прикуриватель при его замене по схеме, потребуются:

• несколько отверток, включая крестовую и минусовую;
• плоскогубцы;
• небольшой пинцет или специальные щипцы;
• паяльная лампа вместе с припоем для подсоединения новых проводов прикуривателя;
• фонарь для удобства работ;
• защитные перчатки;
• изоляционная лента;
• новая запчасть для замены.

Теперь можно приступать к ремонту. Перед тем, как снять прикуриватель в салоне ВАЗ 2107, следует открыть капот и скинуть минусовую клемму с аккумуляторной батареи. Это обесточит электрическую проводку и позволит избежать короткого замыкания.

Для ремонта необходимо действовать по следующей инструкции.

1. Отодвигаем сиденье пилота в крайнее положение, чтобы обеспечить простор на рабочем месте. Затем вынимаем металлический патрон прикуривателя из разъема.
2. При помощи отвертки поддеваем пластиковую панель на центральной консоли. Помимо прикуривателя ВАЗ 2107 здесь находятся часы. Сама панель держится за счет пластиковых фиксаторов.
3. Отсоединяем два провода, идущие к элементу: желтый и красный.
4. Демонтируем гайку, фиксирующую прикуриватель.
5. Вынимаем сам корпус вместе с лампочкой освещения посадочного места.
6. Вынимаем металлический корпус наружу – после демонтажа фиксирующей гайки он извлекается без проблем.

Подробную схему действий при ремонте, актуальную для многих моделей ВАЗ, можно увидеть в видео.

После замены и установки элемента необходимо подсоединить устройство. Подключение прикуривателя осуществляется по следующей схеме.

1. Устанавливаем новую запчасть на посадочные места.
2. Монтируем корпус вместе с лампочкой подсветки.
3. Прикручиваем фиксирующую гайку.
4. Подключаем провода питания.
5. Защелкиваем пластиковые фиксаторы центральной панели с часами.
6. Устанавливаем патрон автоприкуривателя обратно.
7. Прикручиваем минусовую клемму к аккумулятору.
8. Проворачиваем ключ в замке зажигания и проверяем исправность устройства.

Сегодня на рынке доступно множество вариантов прикуривателя ВАЗ 2107. Средняя цена детали составляет 200 – 400 рублей за стандартный элемент и 500 – 600 за европрикуриватель. Желательно выбрать последний вариант. Он имеет несколько плюсов относительно классической детали.

1. Надежная фиксация. Европрикуриватель надежно держится в гнезде, и фиксирующая гайка не откручивается.
2. Внешний вид и лампа подсветки симпатичнее.
3. Современный автоприкуриватель позволяет подключать несколько устройств одновременно.

Одна из проблем устройства на классике – слабые контакты. При езде по разбитым дорогам посадочные места разбалтываются, вследствие чего может слететь фиксирующее кольцо, что чревато замыканием. Поэтому многие владельцы решают купить короткий евро прикуриватель, также подходящий для ВАЗ 2107.

Его установка осуществляется по схеме.

1. Порядок разборки аналогичен предыдущим процедурам.
2. Диаметр посадочного гнезда евро прикуривателя немного больше. Поэтому следует напильником расточить старое отверстие до подходящих размеров.
3. Устанавливаем зеленую часть подсветки.
4. Монтируем посадочное гнездо.
5. Необходимо купить в магазине стандартный трехконтактный разъем. Желтый провод припаивается к желтому, центральный зеленый – к красному, а синий – к минусовому черному.
6. Далее осталось только собрать прибор по схеме, обратной разборке, и проверить его исправность.

Не работает

• Часто бывает, что гнездо прикуривателя ВАЗ 2107является розеткой, что было описано выше. Схема расчета простая: при умножении максимальной силы тока, на которую рассчитан предохранитель (10 А) на вольтаж бортовой цепи (напряжение 12 В) получаем 120 Вт. Если это не только розетка, а разветвитель, об этом нужно помнить. Предохранитель будет гореть, как спичка (в лучшем случае), и ремонт станет привычным делом. Работает хорошо нагрузка не более 100 Вт.

• Иногда окисляются контакты самого прикуривателя, или его разъема. Тогда они зачищаются, предварительно сбросив «массу», во избежание короткого замыкания. Замена вовсе необязательна, ремонт своими руками может выполнить каждый.

• Следующий вариант поломки в том, что многие дополнительные устройства неплотно входят в гнездо прикуривателя, контакт со стенками плохой, начинается «болтанка», и случается замыкание. После этого возникает оплавление контактов, и прикуриватель не работает. Если контакты оплавлены, то можно провести ремонт, зачистив и перепаяв их, или требуется замена. В этом случае большие пиковые нагрузки приходятся и на предохранитель.

• Наконец, иногда просто может перегореть спираль на самом прикуривателе. В таком случае, нужна просто замена головки его на новую. Если не получается найти запчасть, то можно провести простой ремонт – почистить спиральку прикуривателя от копоти и нагара.

Правильное подключение прикуривателя

Ремонт автомобильного устройства, его демонтаж или монтаж можно осуществить своими руками. Для замены прикуривателя потребуется взять следующий перечень инструментов:

• крестовая/минусовая отвертка;
• паяльная лампа с припоем;
• соединительные клеммы для плюса и минуса.

Ремонт осуществляется следующим образом.

1. Демонтируем автоприкуриватель. В каждом автомобиле он снимается по-разному. Иногда требуется просто поддеть патрон, а иногда приходится снимать облицовку центрального тоннеля.
2. Разбираем автоприкуриватель. Находим полупроводниковую пластину в нижней части. Именно она зачастую становится причиной поломки. Удаляем ее.
3. Спиливаем выступ на внешнем корпусе.
4. Собираем автоприкуриватель в порядке обратном разборке.
5. Зачищаем провода подключения как минимум по 5 мм.
6. Подключаем провода автомобильного прикуривателя, соблюдая полярность, где плюс, а где минус. Можно воспользоваться паяльной лампой или специальным клемником и зажимами.
7. Демонтируем центральную консоль для обратного подключения.
8. Отсоединяем блок подсветки.
9. Протягиваем провода, а затем подсоединяем их к разъему автоприкуривателя.
10. Осуществляем процесс сборки в обратной последовательности.

Где находится предохранитель прикуривателя

Перегоревший защитный элемент может быть следствием подключения одного мощного или нескольких устройств в гнездо. Из-за этого сила тока в проводах превышает критическое значение, вследствие чего плавится предохранитель. Это может произойти из-за того, что владелец перепутал, где плюс, а где минус в прикуривателе. Лечится эта неисправность снятием перегоревшего элемента и установкой нового.

Замена предохранителя прикуривателя

Чтобы осуществить процедуру, следует располагать инструкцией для конкретного автомобиля. Каждая машина имеет собственное расположение монтажного блока и назначение предохранителей. Нужно знать, где плюс и минус.

На большинстве авто ящик находится непосредственно за передней панелью. Однако на классике предохранитель №6 отвечает за работу автоприкуривателя, а на некоторых других моделях – реле поворотов. Поэтому при ремонте следует знать, какой именно элемент мы планируем менять, и где он находится. Необходимо купить предохранитель с сопротивлением, рекомендованным производителем.

Установка второго автоприкуривателя

Многие водители испытывают нехватку дополнительного гнезда. Выходов из этой ситуации несколько. Самый простой – установить специальный разветвитель, подключающийся в стандартный разъем. Однако это может вызвать большую нагрузку на цепь и привести к перегоранию проводов и предохранителя. Поэтому некоторые автовладельцы устанавливают дополнительный автоприкуриватель.

Второй способ сложнее, но надежнее. Процедура осуществляется следующим образом.

1. Выбираем подходящее место для дополнительного девайса.
2. Приобретаем новую запчасть. Черный провод – масса, которую монтируем под болт на кузове. Красный – плюс, уходит на аккумулятор, а желтый отвечает за подсветку устройства.
3. Прорезаем отверстие подходящего диаметра.
4. Устанавливаем новую запчасть.
5. Подсоединяем все провода, помня о том, где в прикуривателе находится плюс, а где минус.
6. Убираем мусор и производим финальную сборку. Теперь в распоряжении владельца два гнезда.

Дата публикации: 26 июня 2016 . Категория: Автотехника.

Первые прикуриватели появились на свет еще в 1920 году и с тех пор стали одними из самых незаменимых элементов в автомобиле. За годы становления и развития машиностроения принцип работы этой миниатюрной конструкции не изменился, а вот предназначение расширилось в разы. Сегодня с помощью этого устройства автолюбители подзаряжают телефоны, планшеты и ноутбуки, подключают автонасосы, пылесосы, вентиляторы, компрессоры и многое другое. Ну и конечно же прикуриватель просто незаменим для курильщиков, причем как для тех кто по-прежнему курит сигареты, так и для любителей электронных сигар, заряжающихся через USB.

К сожалению, несмотря на появление всевозможных тройников для прикуривателя, центральный элемент остается только один, и он обладает рядом преимуществ и недостатков, которые стоит учитывать при эксплуатации этого полезного устройства.

Преимущества и недостатки автомобильных прикуривателей

Самое главное преимущество прикуривателя – это возможность подключения к нему огромного количества электроприборов, облегчающих жизнь в дороге. Однако, из-за коммутации таких больших объемов тока, конструкция этого устройства ненадежна. К тому же нельзя упускать и тот факт, что каждый раз, подключая гаджеты к прикуривателю, мы создаем механическую нагрузку на его элементы. В идеале, производителям автомобилей стоило бы задуматься об увеличении прочности, за счет большего количества прижимных лапок. Тогда вилка держалась бы в прикуривателя более «уверено».

Увы, пока что на большую часть вилок устанавливают лишь подпружиненный контакт и пару прижимных лапок. Во время поездки и естественной вибрации автомобиля, контакт между гнездом и вилкой нарушается, в результате чего прикуриватель начинает искрить, а иногда даже становится причиной короткого замыкания и возгорания.

Если этот элемент вышел из строя, его можно отремонтировать самостоятельно, главное, соблюсти полярность прикуривателя автомобиля.

Возможные неисправности: признаки и причины

AP не является надежным устройством связи, которое длится долгое время. Это не предусмотрено его дизайном. Хорошая фиксация может быть достигнута путем увеличения количества прижимных лапок, но до сих пор не было изобретено универсального устройства. Фактически, AP имеет только центральный контакт с пружиной и две зажимные ножки. Центральный контакт может быть глубоким или близким.

Канавки для ног на вилке могут не соответствовать положению самой ноги. Во время работы ухудшается контакт между штепсельной розеткой и розеткой устройства, возникает искрение на стыке, что приводит к короткому замыканию.

Возможны следующие неисправности AP:

1. Плохо закреплен штекер в розетке. В этой ситуации водитель должен держать голову в розетке, пока она не прогреется, что неудобно и опасно при движении. Причиной неисправности являются антенны, расположенные в розетке. Со временем они изнашиваются и перестают держать картридж. Чтобы устранить этот ущерб, вам просто нужно согнуть усики (автор видео. А не только о рыбалке).
2. Выдувная спираль в патроне. В этом случае проблему можно решить, заменив прикуриватель. Вы можете восстановить старую спираль, очистив ее от сажи и сажи. Согласно правилам, спираль нагревается в горячем виде в течение 20 секунд после включения. Тогда голова должна выскочить. Когда это происходит рано или поздно, вы можете отрегулировать время нагрева, изгибая или раскручивая контакты устройства. Если принятые меры не помогают, необходимо заменить головку.
3. Перегорел предохранитель. Драйвер обычно виноват в перегорании предохранителя, когда несколько дополнительных устройств подключены через сплиттер. Таким образом, увеличивается нагрузка на прикуриватель, рассчитанный на определенную мощность. Кроме того, существует кратковременное использование розетки. Поэтому, когда нагрузка превышена и используется непрерывно, предохранитель перегорает. Проблема решается путем замены детали в блоке безопасности. Предохранитель рассчитан на 10 А. Не обязательно устанавливать деталь с большим значением, так как это может привести к перегоранию розетки.
4. Обрыв в проводке. Работа устройства может быть прервана из-за обрыва проводки. Во время работы провода могут защемиться или сжаться, что приведет к потере контакта. Вы можете обнаружить разрыв с помощью мультиметра, позвонив в цепь. Как только вы найдете место разрыва, вам нужно заменить порванный кусок целым. Провода должны быть хорошо изолированы, чтобы избежать пожара.

Электрическая цепь прикуривателя

Если в вашем автомобиле нет прикуривателя или он сломался, то обращаться к автослесарю необязательно. Достаточно понять, как работает электрическая цепь.

Итак, плюс в прикуривателе – это сама ручка кнопка. При нажатии на нее происходит замыкание цепи, а спираль начинает нагреваться. Если же говорить о том, где минус в прикуривателе, то тут тоже нет ничего сложного – это боковые стенки самого металлического цилиндра.

Зная этот параметр, вы без труда сможете монтировать и исправить поврежденный прикуриватель в автомобиль. Для этого:
