4. Замена стартера Оки на стартер от Ваз 2110 КАТЭК
Обещал, что напишу про десяточный стартер Катэк именно про Катэк, потому что он почти подходит по креплениям…
Дело было так: Когда купил Little Black Devil были проблемы с стартером www.drive2.ru/l/7725146/ .
Сидя вечерами в интернете (штудируя, то что делают с ОКОЙ) Я наткнулся на тему с заменой стартера Оки на стартер от Ваз 2110… Было решено заменить, так как все = снимал коробку для замены сцепления… Закупился нужными деталями, приступил к выполнению задуманной задачи.
Нам потребуется:
1. Голова, мозги и руки растущие из правильных мест
2. Стартер ВАЗ 2110 "Катэк"
3. Маленькая балгарка (удобней)
4. набор ключей
5. МКПП
Стартер с разбора
Проверяйте стартер и втягивающее по отдельности сразу на разборе!
2
Места шлифовки и резки стартера
срезаем ушки
шлифуем колокол стартера
места шлифовки и резки МКПП
целый МКПП

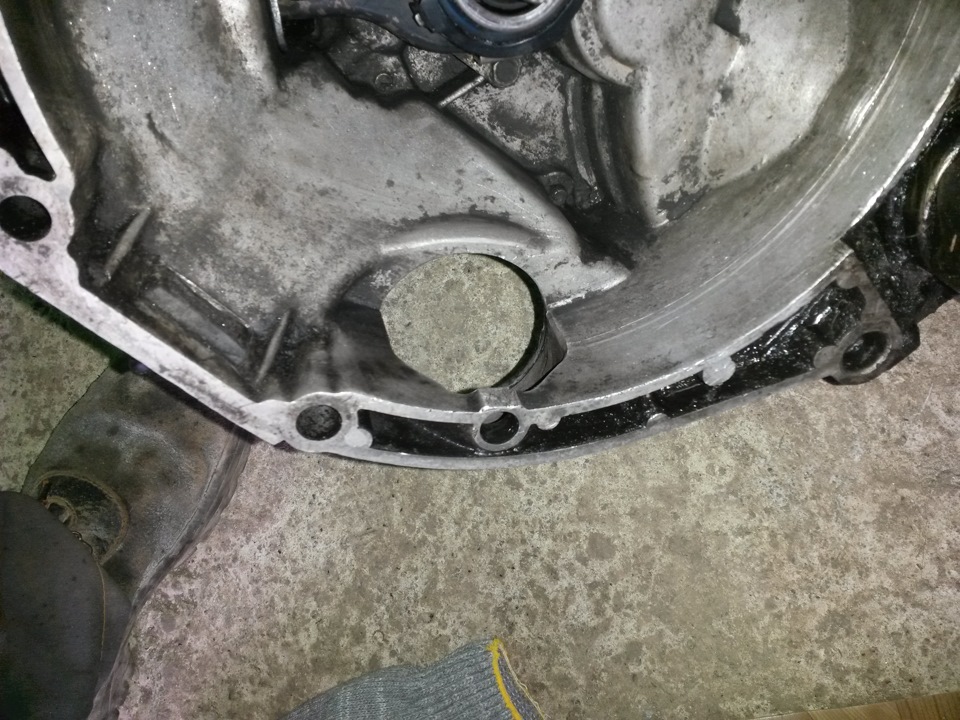

вырезал
еще резанул
начал шлифовать коробку
блин… перестарался, продырявил
установил с проставками шайб
Запустил с пол пенка чес слово!
Езжу уже 4 дня, запускается сразу. Стартер мощней оковского!
Стартер ВАЗ-1111
Моторы 1111 и 1113 запускаются с помощью мощного пускового электродвигателя, имеющего дистанционное управление. Стартер Ваз 1111 «Ока» раскручивает маховик со скоростью до 300 оборотов в минуту, тем самым создавая необходимые условия для начала рабочего такта.
Штатный стартер для ВАЗ-1111
На этот автомобиль устанавливается уникальный в своём роде стартер, немного похожий на устройство от ВАЗ-2108. Электродвигатель конкретно предназначен под двигатели «Ока», что нередко приводит к проблемам. Родной стартер не особо надёжен, а когда выходит из строя, начинаются сложности с унификацией. У оригинального электродвигателя левое вращение и одноопорный якорь меньшего размера, чем для стандартных.
Установлен стартер с левой стороны по ходу движения, прямо над коробкой передач. Над устройством находится корпус термостата. Крепится пускатель двумя толстыми болтами с гайками на выступе механизма сцепления. Это удобное расположение, дающее возможность легко снимать узел с машины — не надо демонтировать массу деталей, как на иномарках.
Одним из главных недостатков родного стартера является отсутствие «купола» — дополнительной опорной точки для якоря. Вместо этого функцию опоры выполняет углубление в блоке двигателя с втулкой. Именно она часто выходит из строя.
Стартеры для автомобилей «Ока» выпускаются несколькими производителями. Наиболее распространена самарская модель КЗАТЭ 39.3708. Найти её на рынках по отдельности почти невозможно, зато можно приобрести в магазинах запчастей к «Оке» за сумасшедшую цену — 12500 рублей. Рекомендованная розничная стоимость — 4 тыс. рублей.
Также востребованы модели БАТЭ с артикулом 1111-3708010-5 и Iskra AZE-1517. Белорусские устройства стоят дешевле — 3,5-4 тыс. рублей. БАТЭ на данный момент выпускает множество деталей к своим стартерам, поэтому возможен и ремонт:
- привод 2111.3708600;
- втягивающее реле — 426.3708800-10;
- ротор — 2111.3708200;
- щеткодержатель или траверса — 63.3708311.
На «Оку» можно устанавливать и аналоговые стартеры. Например, от Ваз 2110. Однако в этом случае придётся осуществлять доработку. В частности, пусковой узел для «десятки» оснащён «куполом». Поэтому придётся модернизировать картер сцепления, разбирать трансмиссию и т. д. Поверхности «купола» надо будет отшлифовать болгаркой, уменьшив диаметр. Крепежные проушины — обрезать. Перегородку внутренней стороны картера — убрать и обточить прилегающие поверхности.
| КЗАТЭ 39.3708 | БАТЭ 1111-3708010-5 | Iskra AZE-1517 | |
|---|---|---|---|
| Мощность, кВт | 1.5 | 1.4 | 0.9 |
| Напряжение, Вольт | 12 | 12 | 12 |
| Число зубьев | 9 | 9 | |
| Модуль шестерни | 2600 | 2100 | 1800 |
| Направление вращения шестерни | обратное | левое | ACW |
| Масса, кг | 3.7 | 4.7 | 4 |
| Ёмкость, А/ч | 66 | 55 | 50 |
Устройство и электрическая схема
Стартер от КЗАТЭ имеет упрощённую конструкцию обычного коллекторного электродвигателя. Основными деталями являются:
- обмотки возбуждения;
- ротор;
- щётки;
- тяговое реле;
- обгонная муфта;
- крышки;
- вилка.
Все элементы собраны в корпусе, крышки стянуты шпильками и болтами. Питается стартер на Ваз 1111 от бортовой сети. Схема осуществлена следующим образом. Управляющий кабель проложен от аккумулятора на один из контактов тягового реле. Далее от втягивающего идёт шина на щётки стартера и обмотки. Получается основная цепь, но есть в ней и разрыв. Он нужен для того чтобы исключать постоянную подачу напряжения на обмотки.
Дополнительная цепь питания начинается от плюсовой клеммы через добавочное реле, замок зажигания и замыкается на втягивающем реле. Задача — обеспечивать питание релейных обмоток.
Характерные неисправности
Неполадки этого стартера принято делить на механические:
- повреждение роторных втулок и зубьев шестерни;
- заклин якоря и выработка шлицов.
Повреждённые втулки трудно снимать. Особенно те, которые установлены в углублении блока. Снятие внутренних, как правило, проблем не доставляет. Извлечь внешнюю или заднюю втулку можно высверливанием или выдавливанием.
Последний способ крайне интересен. Надо подобрать прутик, подходящий по диаметру отверстию втулки. Затем втулку заполнить солидолом. Надавить стержнем, забивая состав внутрь. Из-за сильного сжатия консистентная смазка проникнет под втулку и выдавит её.
А также электрические:
- обрыв;
- износ щёток;
- выработка ламелей коллектора;
- пробои;
- подгорание контактных пятаков.
Неисправности проявляются чаще признаком отсутствия запуска ДВС, слабыми оборотами и наличием посторонних звуков при включении.
Диагностика
Определение места поломки в цепи — важный и первый этап ремонта. Делается это так:
- машину поставить на стояночный тормоз, включить нейтральную скорость;
- открыть капот;
- замкнуть отвёрткой с изолированной ручкой силовые контакты втягивающего реле.
Если стартер после этого начнёт нормально вращаться, неисправно тяговое реле или есть обрыв в цепи питания. И напротив, если устройство не сработало или амплитуда вращения низкая — пусковой узел придётся демонтировать, разбирать и перебирать.
Снятие и разборка
Демонтаж пускового устройства, как и говорилось выше, простая операция. Вот как это делается:
- скинуть одну из клемм с аккумулятора;
- открутить гайки силовых контактов;
- снять наконечники проводов;
- вывернуть крепёжные болты стартера — один простой болт с гайкой, вторая — шпилька;
- извлечь устройство.
Далее проводится разборка узла:
- отделить реле, посредством откручивания двух гаек;
- извлечь держатель якоря, освободив его от зацепа с вилкой;
- снять заднюю крышку, выкрутив стяжные болты;
- вытащить щеткодержатель с коллектора;
- демонтировать корпус статора с обмоткой;
- вытянуть ротор, сняв стопорное кольцо;
- демонтировать ось вилки вместе с бендиксом.
Переборка — это профессиональная процедура по выявлению неисправностей. Механические повреждения определяются на глаз. Внимание следует обратить в первую очередь на следы износа. Что касается электрических неполадок, то найти их можно путём прозвонки тестером. Перед установкой стартер рекомендуется проверить напрямую от аккумулятора.
ока Подойдёт ли стартер от ваз 2108 к оке
Абсолютно разные стартеры!
Как по размеру так и по креплению!
У 2108 крепление на 3 уха
у Оки всего на 2 уха
десяточный стартер хоть и имеет
крепления на 2 уха-но расстояние между центрами
крепление меньше чем у ОКИ
и десяточный имеет свой колокол крепления
вала стартера (как у классики) что не имеет стартер ОКИ.
Можно установить десяточный, но придется снять КПП расточить как на фото
и доработать сам стартер и его проушины крепления
Устройство и ремонт стартера автомобиля Ока
Как и любые ДВС легкового автотранспорта, силовые агрегаты автомобиля «Ока» модификаций 1111, 11113 запускаются с помощью стартера – силового электромотора с дистанционным управлением. В задачу этого узла входит раскручивание коленчатого вала, чтобы создать необходимые условия для воспламенения топливовоздушной смеси.
Модели, характеристики, место расположения
Конструкторы не стали для заимствовать стартер от других моделей ВАЗ, а сделали новый – под двигатели «Ока». Невозможность же унификации стартеров для владельцев этой малолитражки часто оборачивается проблемами, поскольку «родной» стартер – не особо надежный узел.
Примечательно, что на «Ока» силовые электродвигатели выпускались несколькими производителями. Наиболее распространенным является узел с заводским индексом 39.3708 (самарского завода КЗАТЭ), его мы в дальнейшем и будем рассматривать. Также на ВАЗ-1111 устанавливались комплектующие белорусского производства (1111-3708010-5) и словенские – AZE-1517.
Основные характеристики модели 39.3708 таковы:
- Мощность – 0,9 кВт;
- Потребляемый ток – 230А;
- Масса – 5 кг;
Монтируется этот узел с левой стороны мотора (по ходу движения) над КПП, выше же него располагается корпус термостата. Фиксация осуществляется всего двумя крепежами – болтом и гайкой, которыми стартер притягивается к корпусу сцепления. Такое расположение удобно тем, что можно демонтировать узел с авто, дополнительно ничего не снимая.
Конструкция
Стартер на «Ока» представляет собой коллекторный электрический двигатель постоянного тока. Основными его составляющими являются:
- Статор с обмотками возбуждения;
- Щеткодержатель (щеточный узел) с 4-мя графитными щетками;
- Якорь;
- Бендикс (приводная шестерня с муфтой свободного хода);
- Втягивающее реле с вилкой привода;
- Крышки;
Все элементы собраны в единую конструкцию и зафиксированы стяжными болтами.
Статор за счет прохождения эл. энергии по его обмоткам, обеспечивает возникновение электромагнитного поля. Второе магнитное поле создается якорной обмоткой. На нее электрический ток подается через графитные щетки на коллектор, к пластинкам которого припаяны концы обмотки якоря. Магнитные поля, образующиеся вокруг обмоток, приводят к возникновению вращательного движения якоря.
На валу якоря с одной стороны проделаны шлицы, на которые посажен бендикс, состоящий из шестеренки и обгонной муфты. Бендикс имеет возможность передвигаться вдоль вала, при этом за счет шлицевого соединения обеспечивается передача вращения на него.
Шестеренка бендикса предназначена для вхождения в зацепление с маховиком коленвала и передачи вращательного движения на него. По умолчанию шестеренка не зацеплена с маховиком и взаимодействия двигателя с силовым электромотором нет.
Задача обгонной муфты – прерывание передачи вращения после пуска силового агрегата. Даже на минимальных оборотах скорость вращения коленчатого вала выше, чем обороты стартера, поэтому после запуска мотора выполняется обратная передача вращения – от маховика на эл. двигатель (пока шестеренка не будет выведена из зацепления), что существенно сокращает срок службы стартера. Для предотвращения этого негативного эффекта, шестеренка взаимодействует с валом якоря не напрямую, а через роликовую муфту, состоящую из двух обойм и роликов, помещенных между ними.
Суть работы муфты такова: пока скорость вращения якоря стартера выше, чем маховика (двигатель не запущен), ролики «заклинивают» обоймы между собой, тем самым передавая вращение на шестеренку. Как только двигатель заведется и маховик ускорится, одна из обойм смещается относительно второй и происходит «расклинивание» роликов, благодаря чему прерывается передача вращения от шестерни на якорь.
Перемещение бендикса по шлицам вала осуществляется за счет втягивающего реле, устанавливаемого на корпусе стартера. Также этот узел «отвечает» за подачу электроэнергии на обмотки электродвигателя.
Особенность работы стартера заключается в том, что сначала шестеренка вводится в зацепление, и только после этого электродвигатель включается. И все это обеспечивает втягивающее реле.
Втягивающее реле – находится на стартере
Состоит реле из корпуса, с расположенными внутри обмотками, контактным диском и силовыми контактами («пятаками»), а также якоря, имеющего зацепление с вилкой, взаимодействующей с бендиксом.
Схема подключения. Принцип работы
Питание стартера от бортовой сети такое: от «плюсовой» клеммы АКБ проложен провод большого сечения на один из контактов втягивающего реле. От второго контакта реле идет шина на щеткодержатель и статорные обмотки. Эта цепь – основная для питания электродвигателя, но в ней есть разрыв в реле, который исключается постоянную подачу тока на обмотки.
От той же «плюсовой» клеммы идет еще один проводок, проходящий через дополнительное реле, замок зажигания и ведущий к втягивающему реле. В задачу этой цепи входит питание обмоток реле.
Для включения стартера водителю необходимо установить ключ в замке в положение «2». Тем самым он замыкает цепь питания втягивающего реле, и ток поступает на его обмотки. В результате возникает магнитное поле, которое приводит к перемещению якоря реле – оно «втягивается» в корпус.
Смещаясь внутрь корпуса, якорь тянет за собой вилку, и она смещает по шлицам вала якоря бендикс, вводя в зацепление шестеренку с маховиком.
Одновременно якорь толкает шток, на котором закреплен контактный диск. Дойдя до упора, этот диск прижимается к «пятакам» силовых контактов, в результате чего замыкается цепь питания эл. двигателя, и он начинает вращаться, при этом шестеренка уже будет в зацеплении.
После пуска мотора «Ока» срабатывает муфта, предотвращая обратную подачу вращения.
Возвращая ключ в положение «1», водитель размыкает цепь питания реле, возвратная пружина «выталкивает» якорь. Перемещаясь обратно, он прекращает воздействовать на шток контактного диска, благодаря чему происходит размыкание цепи питания эл. двигателя. Одновременно якорь толкает вилку, и она выводит из зацепления бендикс.
Основные неисправности и почему не крутит стартер?
Неисправности стартера «Ока», как и силовых электродвигателей авто, делятся на две категории – механические и электрические. К первой относятся:
- Износ опорных втулок якоря;
- Повреждение зубьев шестерни;
- Заклинивание якоря втягивающего реле;
- Выработка шлицов вала якоря;
Самой распространенной из механических неисправностей является износ опорных втулок, который впоследствии стает причиной иных поломок. Из-за значительного износа втулок, нарушается положение якоря, а соответственно и бендикса. В результате шестерне сложнее войти в зацепление, повышается скорость износа зубьев, возможно их крошение.
К электрическим неисправностям относятся:
- Обрыв обмоток статора, якоря, втягивающего реле;
- Сильная выработка пластин коллектора;
- Критический износ щеток;
- Замыкание обмоток;
- Подгорание «пятаков» силовых контактов;
К этой категории поломок также можно добавить проблемы с цепями питания электродвигателя и реле.
Неисправности стартера «Ока» проявляются по-разному:
- Стартер не включается, никаких дополнительных звуков нет;
- Слышно срабатывание втягивающего реле, но электродвигатель не крутит;
- Стартер вращается, но набирает обороты;
- Слышны сторонние звуки при включении (хруст, скрежет);
При таких признаках следует проводить ремонт узла.
Диагностика
Первым этапом ремонта является определение, где возникла поломка – в цепи питания или самом узле. Делается это просто:
