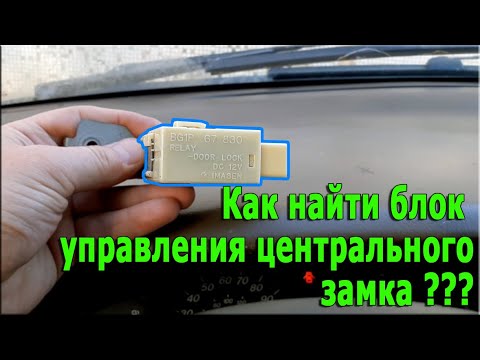

Где стоит блок управления центральным замком

108. Замена блока управления ЦЗ. А камасутра прилагается?

Есть у нас в семье еще одна Гранта и с месяц назад она чуток приболела.
Началось все с того, что я чисто случайно, передвигаясь на ней в качестве пассажира, обнаружил, что стеклоподъемники у автомобиля не работают. Интересно, подумал я, предохранитель? Целый. Реле? Визуально целое, но замыкание его напрямую исправило ситуацию.
Вести с полей были такими:

Дальше сдвигаем блок в сторону улицы, попутно не забудьте сматериться по поводу ужасно коротких проводов. Заглядываем внутрь и снова материмся.
Гайки крепления блока ЦЗ закручены изнутри панели, снаружи только металлические шляпки закладных, причем в них виднеется выемка под крестовую отвертку, но ощущение, будто это срывной болт, то есть отверстие заглушено и обломано. Короче снаружи не открутить никак, плюс они приварены с изнанки, только гайка на 10 внутри.

Примите удобную позу, вздохните и крутите на ощупь гайку на 10 с изнанки панели. Меня спасла трещетка в этом моменте.

Если у вас получилось открутить, вы молодец. Дальше кое-как выталкиваем его наружу, не забывая еще раз сматериться на счет коротких проводов и готовьтесь матерится еще раз. Разъем на коннекторах Лира, ненавижу, бл**ь Лиру. Держит постоянно так, что фиг вытащишь разъем.

В буквальном смысле пришлось выдирать разъем, места для рук вообще нет.

Потом у меня последовала обратная сборка, и приятный бонус в виде вежливого света в автомобиле, он появился и им тоже управляет этот блок. Пришлось только на сигналке задержку выставить, иначе ложно говорила об открытых дверях.
Что случилось со старым не совсем понятно, визуально плата целая.

Кстати, если у кого-то возникнет резонный вопрос, как же его менять тогда, если все так через жопу? По официальной карте замены БУЦЗ требуется демонтаж панели приборов, со слитием ОЖ. Поэтому официал за такую замену возьмет с вас порядка 4-5 тысяч рублей. Данный блок на конвейерной линии, как и вся начинка панели ставится пока панель не установлена на автомобиль. Это проще, дешевле и быстрее.
От така фигня, малята.

Если кто-то хочет ощутить весь "кайф" замены, посмотрите мой ролик, я там не особо стеснялся в выражениях 🙂

Где можно найти блок управления для центрального замка автомобиля?

Как опытный автомеханик и специалист по автомобилям, я с радостью отвечу на ваш вопрос о местонахождении блока управления центральным замком. Устранить проблемы с центральным замком автомобиля важно для обеспечения безопасности и комфорта во время поездки. Чтобы решить эту проблему, сначала необходимо найти блок управления.

Место расположения

Блок управления центральным замком обычно находится внутри автомобиля. Местонахождение может различаться в зависимости от марки и модели автомобиля. В большинстве случаев блок управления размещается вблизи основной электропанели автомобиля или под панелью приборов.

Однако, следует отметить, что точное место расположения блока управления может варьироваться. Лучшим практическим решением будет обратиться к руководству по эксплуатации вашего конкретного автомобиля. Там должна быть информация об идентификации и расположении блока управления центральным замком.

Некоторые примеры расположения блока управления центральным замком

Для наглядности, ниже приведены некоторые примеры расположения блока управления центральным замком в популярных марках автомобилей:

Марка автомобиля	Место расположения блока управления
Toyota	Под панелью приборов или вблизи основной электропанели
Volkswagen	Под обивкой дверей или в багажнике
BMW	В области передней панели автомобиля или в багажнике

Это всего лишь некоторые примеры, и каждый автомобиль может иметь индивидуальное местонахождение блока управления. Поэтому руководство по эксплуатации является лучшим источником для определения конкретного местоположения для вашей модели автомобиля.

Вывод

Местонахождение блока управления центральным замком может значительно варьироваться в зависимости от марки и модели автомобиля. Важно учитывать, что руководство по эксплуатации вашего автомобиля обычно предоставляет наиболее точную информацию о его расположении.

Если у вас возникают проблемы с центральным замком автомобиля и вы не можете найти его блок управления, рекомендуется обратиться к специалисту по автомобилям или авторизованному сервисному центру.

Как установить центральный замок в машину — комфорт за копейки

Приятно иметь возможность разблокировать и заблокировать двери с брелока, а не с помощью ключа. Простой центральный замок имеет ограниченную ценность, так как занимает небольшое место в автомобиле. Возможность удалённо открывать или закрывать двери машины — большое преимущество, которого многие старые автомобили лишены.

Установка центрального замка не требует значительных затрат. Однако, для того чтобы его смонтировать, нужно продемонстрировать ловкость в работе (следует заметить, что схема такого устройства довольно проста). Если вы сможете уделить установке несколько часов своего времени, это стоит того, чтобы взяться за работу. В противном случае, чтобы не потерять свои нервы, лучше установить систему в сервисных мастерских.

Если же вы решили, что подключение своими руками вам под силу, изучите следующие рекомендации.

Важные параметры и функции центрального замка

Центральный замок, или система централизованной блокировки замков автомобиля, является вспомогательным устройством транспортного средства, одной из составляющих системы комфорта. Его наличие приносит удобство, потому что нажатием одной кнопки на пульте дистанционного управления вы сможете без ключа разблокировать все двери автомобиля.

Для чего ещё служит центральный замок

В настоящее время, кроме открывания дверей, с помощью этой системы активируется открытие-закрытие багажника, крышка топливного бака и люка на крыше. В автомобиле, который оснащён электрическими стеклоподъёмниками, также может использоваться дистанционное управление центрального замка.

Схема центрального замка довольно проста. Система объединяет в себе:

• входные датчики (используются концевые выключатели дверей и микропереключатели, которые находятся в конструкции замка);
• блок управления центральным замком;
• исполнительные устройства (называемые также активатор или актуатор).

Принцип работы ЦЗ

Сигналы от переключателя подаются на электронный блок управления, который, в свою очередь, перенаправляет их на блок управления центральным замком. Дальше сигнал проходит в блоки управления дверей, где формируется управление воздействия на исполнительные устройства замка двери. На основании полученных сигналов блоки управления дверей активируют активатор (представляет собой электрический двигатель постоянного тока 12 В, который объединён с простым редуктором).

Перед тем как приступить к работе

Перед началом установки системы нужно как следует подготовиться:

• купить сам механизм;
• приобрести необходимый инструмент.

Покупка центрального замка

Вы можете купить необходимую систему, которую устанавливает производитель в версиях с центральным замком, то есть оригинальный механизм. Однако это самый дорогой способ. Модификации обойдутся значительно дешевле, однако найти набор необходимых деталей иногда очень сложно. Вот почему большинство автолюбителей, которые хотят установить центральный замок, используют универсальные наборы. Вы можете купить их в специализированных магазинах или совершить интернет-покупку. Большинство таких комплектов состоит из набора проводов, контроллера, кабелей и крепежей. В более сложных наборах также можете найти пульт управления.

Центральный замок, как правило, бывает двух типов:

• механический;
• электронный.

Механический активируется поворотом ключа в двери водителя, а электронный — нажатием соответствующей кнопки на пульте дистанционного управления. Кроме повышения комфорта, подключение центрального замка к сигнализации удвоит безопасность вашего автомобиля.

Необходимый инструмент

Принимая во внимание решение об установке центрального замка, необходимо иметь следующий набор инструментов:

• собственно, сам автомобиль;
• система централизованной блокировки замков, в состав которой входит блок управления центральным замком и исполнительное устройство (активатор);
• медные двухжильные провода длиной 3–4 метра;
• прочие инструменты, такие как крестовая отвёртка, небольшая плоская, изоляционная лента, клещи для резки кабелей, гаечные ключи, плоскогубцы, свёрла и дрель, тиски и другое.

Первый этап

1. Демонтаж дверных панелей.

Для начала нужно снять обивку двери и пылезащитные шторы с каждой двери. Перед этим следует отсоединить клеммы от аккумулятора для собственной безопасности.

Демонтировать дверные панели довольно простая задача — отвинтите 4 винта под полкой. Теперь вам нужно удалить рукоятку. Дальше можно аккуратно удалить обивку. Вспомните о трёх защёлках, расположенных на краю замка. У двери есть пластмассовый винт, который необходимо открутить. Затем выверните винты, расположенные в обивку под рулевым колесом (первый слева, а другой на правой стороне).

2. Выбираем место для установки.

Чтобы выбрать подходящее место, где находится центральный замок для установки, нужно брать во внимание расположение внутренностей стеклоподъёмников. Не исключено, что понадобится изготовить отдельный кронштейн для крепления. Опытные мастера подсказывают, что левый нижний угол — это самое лучшее место для установки, ведь при опускании стекла последнее не будет задевать замок и мешать его работе.

3. Установка активатора.

Активаторы замка устанавливаются отдельно на каждую дверь. Для этого необходимо просверлить дополнительные отверстия и закрепить их саморезами. Аналогично проделываем установку для каждой двери.

4. Закрепление активатора к тяге замка.

Из установочного комплекта зажимами нужно закрепить каждый активатор к двери. Очень часто центральный замок имеет большое усилие, который должен приложить активатор для открытия двери. Поскольку ход тяги исполнительного устройства больше, чем тяги замка, нужно совместить центр хода обеих тяг.

Дальше от активаторов устанавливаем фиксаторы на тяги ручного блока замка. Такую работу нужно выполнить с каждой отдельной дверью автомобиля. Во время подключения исполнительных устройств нужно проверять проводку на проводимость тока.

Если отверстие в тяге ЦЗ больше чем нужно, можно воспользоваться пластиковой втулкой, которая уменьшит его размер до необходимой величины.

5. Протягивание проводов.

Четыре провода, которые идут от каждого активатора (два к нему, и два на кузов автомобиля), можно прикрепить с помощью пластиковых хомутов. Такая работа выполняется индивидуально для каждого отдельного транспортного средства. Можно использовать существующие отверстия либо же просверлить свои. Не рекомендуется прокладывать провода в нижней части двери, где чаще всего скапливается влага.

В проблемной зоне прокладки — проём между кузовом и дверью автомобиля — лучше использовать проходную резиновую трубку, которая защитит проводку от изломов и перетирания.

На видео — установка ЦЗ на автомобиль:

Второй этап

1. Снимаем приборную панель.

Чтобы упростить работу по прокладке проводов, лучше приборную панель снять полностью. Для этого необходимо проткнуть точки, которые находятся рядом с шурупами крепления передней панели. Найдите место прохождения проводов под торпедой и в бардачке. Именно через них и будут проложены провода.

2. Демонтаж старых проводов.

На этом этапе работы нужно убрать старые провода стеклоподъёмников и проложить новые. Дальше следует подключить их к приводу.

3. Подключение проводов активатора.

Вместе с подключением проводов активатора нужно их изолировать и проложить внутри двери. Чтобы они были закреплены, их лучше закрепить к конструкции двери с помощью той же изоленты.

4. Прокладывание проводов.

После проделанной работы нужно протолкнуть провода с одной стороны под приборную панель, с другой стороны — в бардачок. Такая работа не всегда может получиться с первого раза, именно на этом этапе нужно показать сноровку и ловкость.

5. Установка проходной трубки.

Установить проходную трубку в стойку с обеих сторон можно с помощью отвёртки. Делать это нужно осторожно, чтобы не повредить саму резиновую трубку.

6. Подключение проводов к разъёму.

Дальше к разъёму крепится предохранитель и соединяется с блоком питания центрального замка. Всё это устанавливается под торпедо.

7. Подключение провода ЦЗ к корпусу.

Минусовый провод центрального замка нужно подключить к корпусу автомобиля. Плюсовой провод подключается к предохранителю №1 со стороны аккумуляторной батареи.

8. Проверка работоспособности ЦЗ.

После того как вы подсоединили аккумулятор, проверьте работоспособность механизма — как механической его части, так и электрической. Ход тяг должен быть плавным и лёгким.

9. Восстановление приборной панели и обшивки двери.

Убедившись, что всё работает исправно, установите на своё место торпедо и обшивку боковых дверей.

На видео — как установить центральный замок:

Несколько советов во время установки центрального замка

1. Протяните все необходимые провода через специальную гофрированную трубку — так вы защитите их от перетирания.
2. Чтобы наиболее точно установить центральный замок, тягу можно выгибать.

Наличие системы централизованной блокировки замков является не только удобством, но и быстрым, безопасным способом открытия и закрытия автомобиля. Сегодня всё больше и больше автомобилей оснащены такими устройствами уже с завода. Но если вы не имеете такой системы, её довольно легко и быстро установить. Как правило, местом, где находится система централизованной блокировки замков, является дверь или центральная консоль. Вы уже установили ЦЗ? Мы готовы прочитать о вашем опыте.

Где находится блок управления центральным замком на ВАЗ-2110

Автомобиль: ВАЗ-2110.
Спрашивает: <agA.
Суть вопроса: где искать блок управления центральным замком (ЦЗ) на ВАЗ-2110?

Здравствуйте. Перестал работать центральный замок. Иногда срабатывает, а иногда нет.

Поворачиваю ключ и ничего не происходит. Руками опускаю пипку — аналогично.

Разобрал дверь, но ничего там не нашёл. Думал блок установлен именно там.

Помогите, где искать блок управления центральным замком. У меня ЦЗ установлен с завода.

Центральный замок с завода установлен справа от педали газа под заглушкой. Смотрите фото ниже.

Блок расположен под заглушкой.

Его можно увидеть в щель.

Необходимо снять пластиковую заглушку.

Варианты ЦЗ

Центральный замок представляет собой механизм, который реагирует на даваемые ему команды и выполняет открытие или закрытие машины. Для определённой комфортности владельца это действие может осуществляться в дистанционном режиме. Возможна функция, при которой все двери закрываются при истечении определенного отрезка времени. Это удобно тем водителям, которые забывают закрывать двери своего транспортного средства. Но существует риск остаться без ключей и с запертым автомобилем.

Все эти функции программируются только при установке дополнительной сигнализации. С завода только открытие и закрытие всех замков дверей при работе с водительской дверью.

При установке сигнализации

Обычно блок центрального замка устанавливают за центральной консолью. При нештатном монтаже устанавливают в конструкции двери. Если замок перестал функционировать, то необходимо в первую очередь проверить активаторы, которые установлены внутри двери.

Часто перетирается проводка на водительскую дверь.

Защитная резинка на водительской двери уже порепалась. Целая резинка. На месте переднего пассажира уже видны заломы резины

Если не имеете специальных знаний следует обратиться за помощью сервисным специалистам.
