Замена датчика температуры охлаждающей жидкости
Датчик температуры ОЖ
Вся эта катавасия затеялась вследствие закипания движка в пробке.
Исходя из того, что в момент закипания стрелка на приборке стояла строго вертикально и ни на миллиметр не ушла в сторону красной зоны, а вентиляторы радиатора не включились, датчик температуры охлаждающей жидкости был приговорен к немедленной замене.

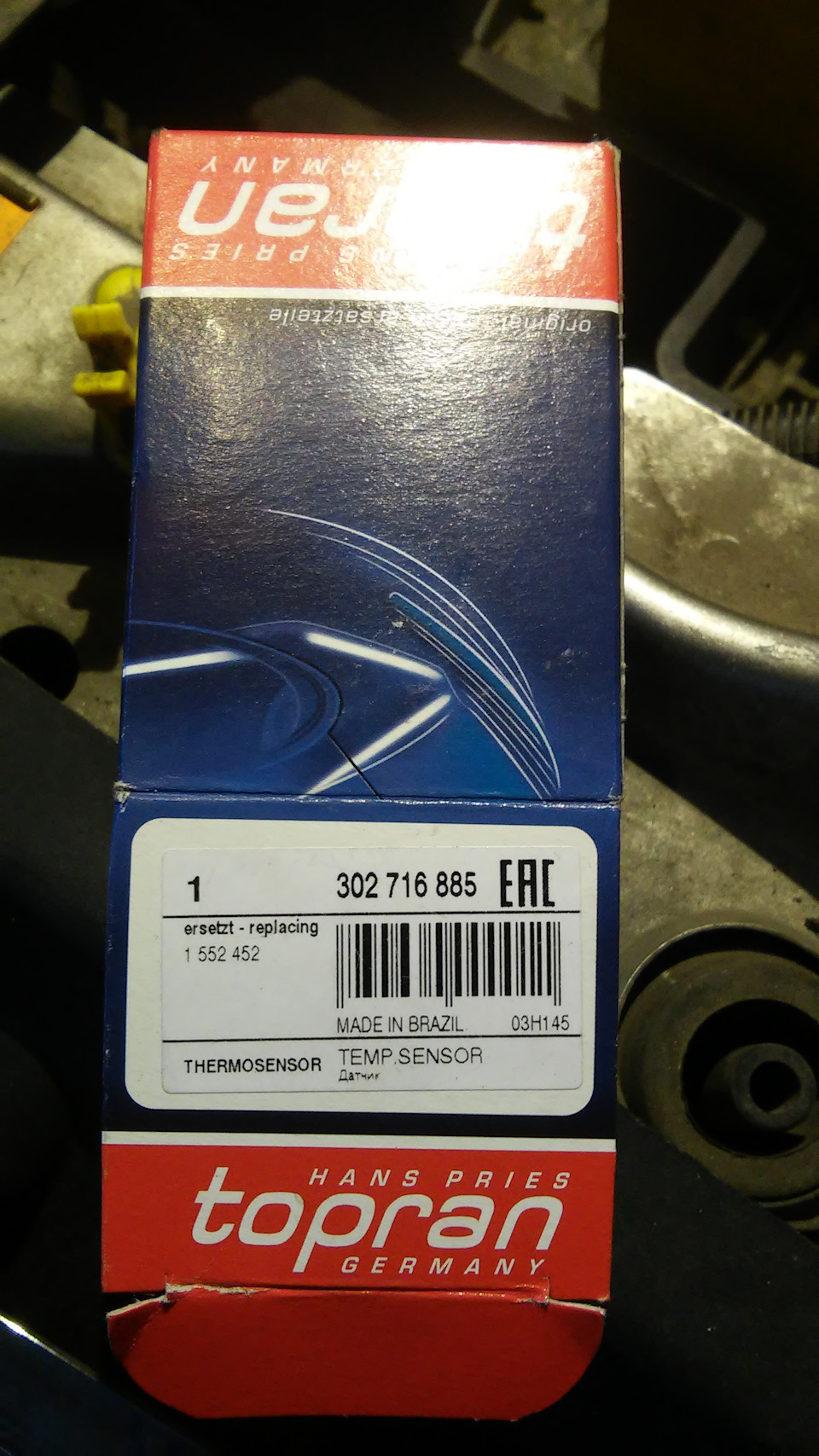

Кандидатом на замещение возникшей вакансии был избран Hans Pries (Topran) 302 716, по цене около 300 грн. (примерно $11,5 или 793 руб РФ).
Hans Pries (Topran) 302 716
Ремонт производился самостоятельно 06.06.2018.
После демонтажа интеркулера был тщательно проверен и обнюхан хитрый резистор в радиаторе ОЖ. Прозвонился он нормально, контакты в отличном состоянии, значит — здесь все в порядке.
Хитрый резистор
Место установки хитрого резистора в кожухе радиатора (вверху)
Открутив пробку расширительного бачка, сливаем охлаждающую жидкость из двигателя. Пробка слива жидкости находится с водительской стороны, в левом нижнем углу радиатора ОЖ. Жидкость брызжет во все стороны, только не в подставленную емкость, но все же кое как приноровился. Слил около 3,5л — этого оказалось достаточно.
Где находится сам датчик температуры, не видно и он даже не прощупывается, ибо об этом отлично позаботился конструктор движка. Но я-то знаю, что он как суслик, где-то есть, даже если его и не видно. Он там, где-то там, внизу, под датчиком давления масла, туда даже идут специальные провода).
Он где-то там…
Снимаем аккумулятор, снимаем площадку аккумулятора, откручиваем и отводим в сторону левый металлический патрубок интеркуллера. Отсоединяем кучу патрубков, кажись вентиляции картера, откручиваем и снимаем какую-то пластиковую байду, к которой шли все эти патрубки.
И вот он, во всей красе, стыдливо выглядывает краешком.
Вот он, прямо в центре.
Но выкрутить его, оказывается, не так то просто, ибо опять же мерзкий конструктор об этом снова позаботился. Головку не оденешь — провода…, накидной отпадает по той же причине, рожковый ключ если и удастся одеть, то провернуть его абсолютно невозможно.

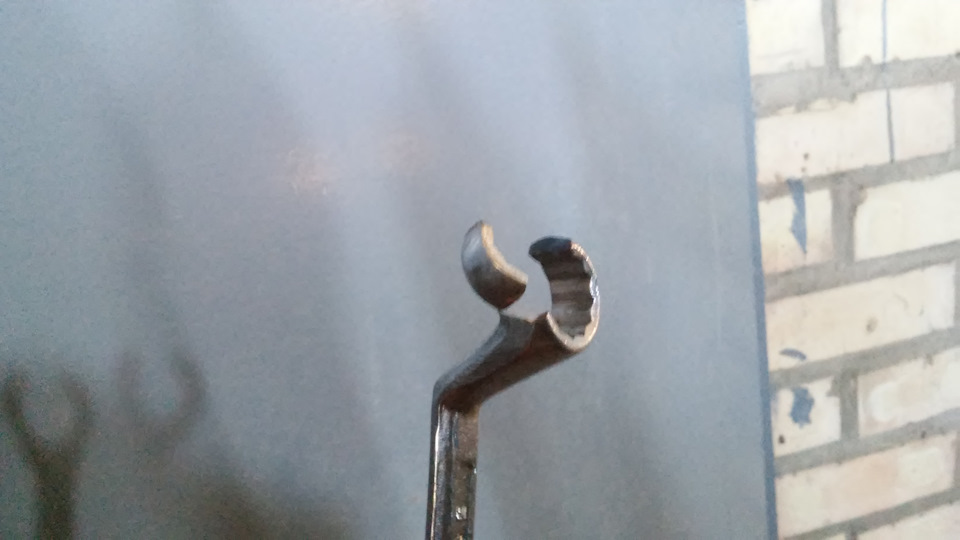

Вспоминая свое жуткое жигулевское прошлое, нашел специальный хитроумный ключ с шарниром, пружинками (предназначенный всего лишь для одной какой-то операции в автомобиле ВАЗ) и… короче, ушел этот ключ в утиль, сказав "Кряк!", что в переводе "прощайте навсегда". Взял я накидной ключ с выносом, хоть и было жаль, но разрезал его (для проводов) и только так удалось практически чудом выкрутить этот чертов датчик. Закручивая новый датчик, этот ключ также крякнул и ушел в утиль…, зараза.

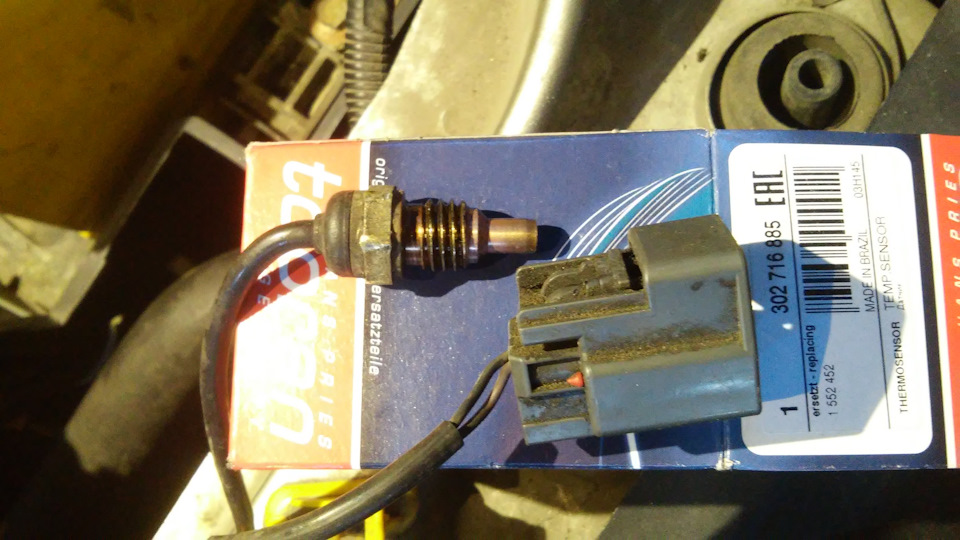

Новый датчик уже на месте.
Собираем в обратном порядке, заливаем жидкость и готово.
Стрелка что-то показывает, но прогреться до полного, для проверки включения вентиляторов, пока не успел, а без контроля сканером стремновато (драйвер с ноута слетел, а диск с ним пока не нашел).
Далі буде.
Датчик температуры охлаждающей жидкости Ford Transit / Tourneo / Kombi / Van / Supervan / Cargo / Cargo Van / Cargo Space с 2006 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
схема системы охлаждения Ford Tourneo Connect , вентилятор охлаждения Ford Tourneo Connect , радиатор охлаждения Ford Tourneo Connect , схема системы охлаждения Ford Transit , вентилятор охлаждения Ford Transit , радиатор охлаждения Ford Transit , схема системы охлаждения Ford Cargo , вентилятор охлаждения Ford Cargo , радиатор охлаждения Ford Cargo
4. Датчик температуры охлаждающей жидкости
Модификация с дизельным двигателем объемом 2,2 л
Снятие датчика температуры охлаждающей жидкости
2. Отсоединить электрический разъем и отвернуть датчик температуры охлаждающей жидкости при помощи специального приспособления (303-680).
Момент затяжки: 10 Н·м.
Отправить в утиль датчик температуры охлаждающей жидкости.
Установка датчика температуры охлаждающей жидкости
Установку произвести в порядке обратном снятию.
Использовать новый датчик температуры охлаждающей жидкости.
Модификация с дизельным двигателем объемом 2,4 л/3,2 л
Снятие датчика температуры охлаждающей жидкости
1. Снять впускной коллектор (модификация с дизельным двигателем объемом 2,4 л).
2. Отсоединить электрический разъем и отвернуть датчик температуры охлаждающей жидкости при помощи специального приспособления (303-680).
Момент затяжки: 10 Н·м.
Отправить в утиль датчик температуры охлаждающей жидкости.
Установка датчика температуры охлаждающей жидкости
Установку произвести в порядке обратном снятию.
Использовать новый датчик температуры охлаждающей жидкости.
Модификация с бензиновым двигателем объемом 2,3 л
Снятие датчика температуры охлаждающей жидкости
1. Снять выпускной патрубок системы охлаждения.
2. Отвернуть датчик температуры охлаждающей жидкости.
Момент затяжки: 13 Н·м.
Отправить в утиль датчик температуры охлаждающей жидкости.
Установка датчика температуры охлаждающей жидкости
Установку произвести в порядке обратном снятию.
Использовать новый датчик температуры охлаждающей жидкости.
Тип двигателя: P8FA / QVFA / QWFA / PHFA / JXFA / H9FB / SAFA / GZFA
Объем двигателя: 2.3 / 2.2D / 2.4D / 3.2D л
Мощность: 85 / 100 / 110 / 115 / 130 / 140 / 155 / 200 л.с.
