Как заменить рулевую рейку на Форд Фокус 3: пошаговая инструкция

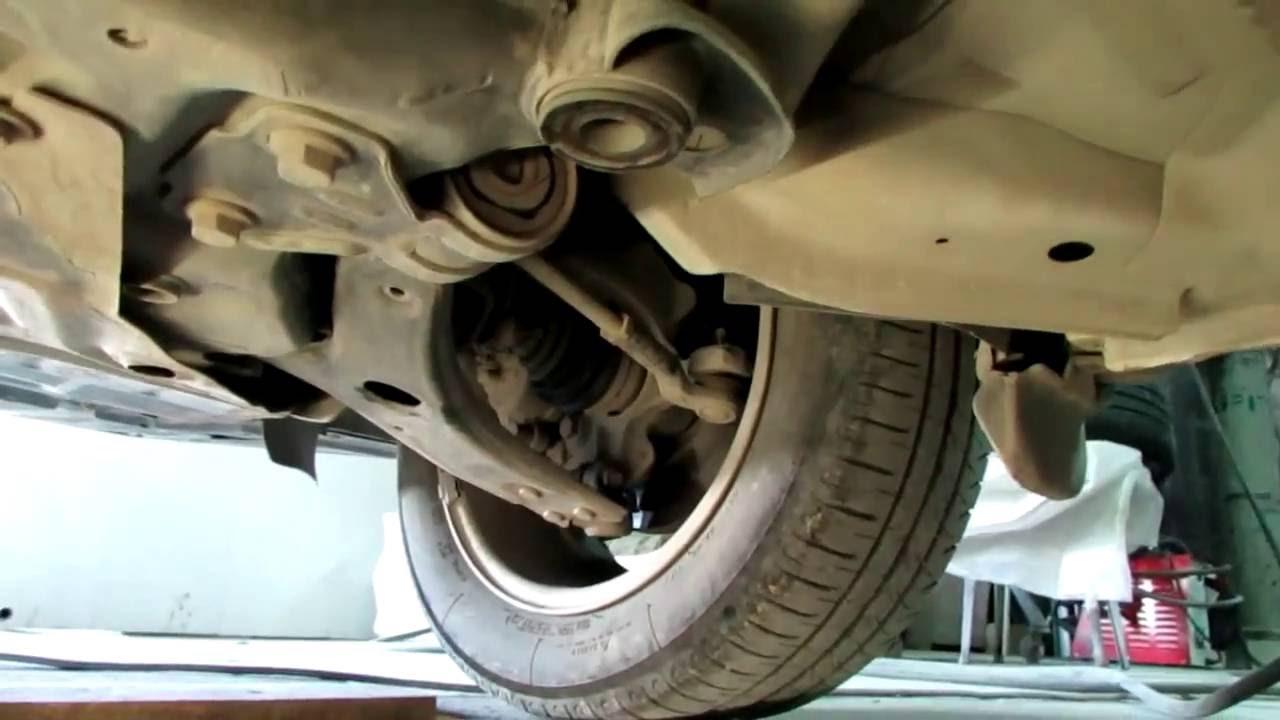

Как заменить рулевую рейку Форд Фокус 3 - пошаговая инструкция

Проблемы с рулевой рейкой могут возникнуть в любом автомобиле, включая Форд Фокус 3. Если у вас возникла необходимость заменить рулевую рейку своего автомобиля, в этой статье я расскажу вам, как это сделать.

Шаг 1: Подготовка и осмотр

Перед началом замены рулевой рейки на Форд Фокус 3 необходимо осмотреть автомобиль и убедиться, что у вас есть необходимые инструменты. Вот список необходимых инструментов для этой работы:

  • Трещетка с набором головок
  • Отвертки разных размеров
  • Ключ для снятия колеса
  • Молоток
  • Съемник шаровой опоры
  • Съемник рулевой тяги
  • Ремкомплект для установки новой рулевой рейки, включая все необходимые уплотнения и прокладки
  • Гидравлический подъемник или колодки для поддержки автомобиля

После подготовки и осмотра автомобиля можно приступать к замене рулевой рейки.

Шаг 2: Снятие старой рулевой рейки

Прежде чем приступить к снятию старой рулевой рейки, убедитесь, что автомобиль находится на подъемнике или установлен на надежные колодки для поддержки. Затем следуйте этим шагам:

  1. Снимите колесо с нужной стороны автомобиля.
  2. Отсоедините стойку управления от рулевой колонки.
  3. Снимите тяги рулевого управления, используя съемник рулевой тяги.
  4. Отсоедините штуцеры гидроусилителя руля.
  5. Отверните крепежные болты, которыми рулевая рейка крепится к раме автомобиля.
  6. Аккуратно выньте старую рулевую рейку из автомобиля.

Шаг 3: Установка новой рулевой рейки

После тщательного осмотра и снятия старой рулевой рейки можно приступить к установке новой. Следуйте этим шагам:

  1. Установите новую рулевую рейку на свое место.
  2. Закрепите ее к раме автомобиля с помощью крепежных болтов.
  3. Подсоедините штуцеры гидроусилителя руля.
  4. Установите тяги рулевого управления, используя съемник рулевой тяги.
  5. Подсоедините стойку управления к рулевой колонке.
  6. Установите колесо обратно на место.

После завершения этих шагов, установка новой рулевой рейки на Форд Фокус 3 будет завершена. Рекомендуется проверить правильность установки, а также произвести балансировку и развал-схождение колес.

Замена рулевой рейки — задача, требующая навыков и знаний автомеханика. Если у вас нет опыта или уверенности в своих способностях, лучше обратиться к профессионалам. Неправильная установка рулевой рейки может привести к опасным ситуациям на дороге.

Замена рулевого механизма (рейки) Ford Focus 3

Моменты затяжки см. тут
Вам потребуются: ключи «на 10», «на 15», «на 17», «на 18», ключ для гаек колес, ключ ТСШХ Т55, съемник шаровых шарниров, торцовая головка «на 15».

1. Снимите поперечину передней подвески в сборе с рулевым механизмом, штангой стабилизатора и рычагами (см. тут).

2. Выверните три болта крепления термоэкрана к картеру рулевого механизма.

3. . и снимите термоэкран.

4. Отсоедините от поперечины держатель жгута проводов и отведите жгут в сторону.

5. Выверните три болта крепления рулевого механизма к поперечине передней подвески.

6. . и снимите рулевой механизм (рейку).

7. Снимите уплотнитель с вала рулевого механизма.
8. Установите детали в порядке, обратном снятию.
9. Проверьте и при необходимости отрегулируйте углы установки передних колес.

Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.
Источник: Ford Focus III — Руководство по эксплуатации, техническому обслуживанию и ремонту. — М.ООО «ИДТР 320 с: ил., эл. схемы

Снятие рулевой рейки форд фокус 3 эур своими руками

С самого изобретения автомобиля для его управления использовалась рулевое колесо. Это изобретение оказалось настолько удобным, что будет стоять в машинах еще десятилетия. Однако как вращательное движение от руля передается непосредственно на колеса, знают далеко не все автомобилисты. Эту задачу выполняет специальный агрегат – рулевая рейка. Ее поломка может привести к серьезным последствиям, при этом вплоть до потери управляемости на большой скорости. Чтобы этого не произошло, необходимо знать основные признаки и причины поломки, а также как снять и разобрать рулевую рейку Форд Фокус 3. Умение сделать самостоятельный ремонт позволит вам сэкономить тысячи рублей на услугах сервисных центров.

Предназначение и виды узла

Для начала сделаем небольшой экскурс в теорию. Рулевая рейка – это специальный механизм, который используется для передачи усилия с руля на колеса, позволяя поворачивать последние прямо из кабины. В общем случае рейка состоит из цилиндра, в котором установлена зубчатая рейка, часть вала, приходящая со стороны руля. В конструкцию входят пружины, сальники, фиксаторы подшипников и другие элементы. Таким образом, рейка состоит из целого набора мелких деталей, поэтому выход из строя хотя бы одной из них может неблагоприятно сказаться на управляемости автомобилем.

Существует несколько разновидностей рулевых реек, каждая из которых имеет свои особенности. В классификацию по типу входят:

  • Механическая. Самый простой и дешевый механизм. Вращение колес осуществляется только с помощью приложенной силы водителя, поэтому такой руль достаточно трудно и долго вращать. Если в конструкции имеется передаточный механизм, то вращении становится легче. За счет максимально простой конструкции отличаются надежностью и дешевизной ремонта.
  • С гидроусилителем. В конструкции рейки используется специальный насос, который упрощает вращение руля. Также при попадании в яму удар погасит гидроусилитель, поэтому водитель практически не ощутит вибраций на руле. К минусам относится ухудшение чувствительности управления.
  • Электрический усилитель (ЭУР). На замену гидравлики установлен электрический мотор. Это одни из самых дорогих реек, которые не подвержены морозам. Они имеют высокую эффективность. Отсутствие различных сальников и рабочих жидкостей существенно упрощает эксплуатацию узла.

На Ford Focus 3 установлена именно ЭУР, поэтому будьте готовы, что покупка оригинальной рейки может сильно ударить по вашему кошельку.

Когда производится замена рулевой рейки

Срок службы рулевой рейки во многом зависит от условий эксплуатации. Четкого регламента по замене не представлено, поэтому у водителя есть только два способа: обращать внимание на симптомы, характерные для поломки рулевой рейки, или с определенной периодичностью ездить на СТО для диагностики.

Замена рулевой рейки Форд Фокус 3 производится в нескольких случаях:

  • Полная поломка. Если руль даже не поворачивается или не оказывает воздействия на колеса, срочно необходима проверка состояния узла и замена.
  • Высокий уровень износа компонентов. При обнаружении признаков поломки (о них будет рассказано далее) проведите разборку рейки и замените изношенные детали.
  • Замена на более дешевый аналог. Если вас достают регулярные проблемы с заводской ЭУР, то можно поставить более дешевый и доступный аналог.

Заменить рейку водители могут самостоятельно, изучив инструкцию и подготовив необходимый материал.

Признаки неисправности рулевой рейки

Чтобы не обращаться за диагностикой в сервисный центр, обращайте внимание на характерные симптомы, которые могут свидетельствовать о проблемах с данным узлом. Сюда входит:

  • Глухой металлический стук рулевой рейки Форд Фокус 3. Может говорить о критическом износе направляющих втулок или слабой затяжке крепежных болтов.
  • Подклинивания или ступенчатость при повороте руля. Происходит из-за износа внутренних компонентов или сбоя ЭУРа.
  • Усилие, оказываемое на руль, не соответствует градусу поворота колес. Чаще всего, причиной становится неправильная работа датчика.
  • Самопроизвольное отклонение машины при прямолинейной езде.
  • Появление люфта в руле или характерных ошибок на приборной панели, говорящих о проблемах с рулевой рейкой.

Обратите внимание, что в Ford Focus 3 предельно допустимая величина отклонения руля – 17 миллиметров по окружности рулевого колеса. Если фактический люфт оказался больше, срочно проверяйте рулевую рейку.

Что покупать

Специалисты Ford рекомендуют заказывать оригинальную рулевую рейку, которая спроектирована специально для модели Focus третьего поколения. При этом будьте готовы, что такая деталь будет стоить от 15 тысяч рублей, поэтому при обнаружении стука и наличии гарантии смело обращайтесь в дилерский центр. Многие водители добивались от сервисного центра полной замены рулевой рейки по гарантии, что является самым оптимальным решением проблемы.

Если денежные средства ограничивают, то можете поискать восстановленные рулевые рейки. Некоторые мастерские покупают сломанные или слишком изношенные узлы, после чего выполняют полный ремонт рулевой рейки «Форд-Фокус» 3. Стоимость восстановленный деталей, как правило, в 2 раза меньше новых, поэтому при уверенности в качестве восстановления есть смысл покупать такие рейки.

В случае выполнения ремонта вам понадобится приобрести специальный ремкомплект, цена на которых составляет несколько тысяч рублей. Как правило, в него входят втулки, различные уплотнительные кольца и тому подобные расходники. При этом необходимо покупать ремонтный комплект строго под установленную в машине рулевую рейку.

Обратите внимание, что стук в рейке Форд Фокус 3 может быть «косметическим». Многие водители жалуются на эту проблему, при этом официальные представители Ford не дают конкретных объяснений, ссылаясь на особенности конструкции. Во многих случаях даже абсолютно новая рейка с ЭУР может стучать.

Демонтаж рулевой рейки

Чтобы понять как снять рулевую рейку ФФ3 посмотрите небольшое видео — всего 8 минут. Если же такой возможности нет, то под видео есть текстовое описание.

Собираетесь ли вы производить полную замену или дефектовку узла, вам обязательно понадобится снять рулевую рейку. Для этого необходимо поставить автомобиль на подъемник или приподнять его переднюю часть с помощью домкратов. Также подготовьте фонарик или другой осветительный прибор, набор накидных головок и гаечных ключей, плоскую отвертку и тряпки для очистки элементов от пыли и грязи.

Снятие рулевой рейки Форд Фокус 3 включает следующие шаги:

  1. Приподняв переднюю часть авто, снимите колеса.
  2. Под днищем автомобиля снимите подрамник. Для этого открутите несколько крепежных элементов. После этого можно получить доступ непосредственно к рулевой рейке.
  3. Отключите штекер с проводами от рейки.
  4. Отсоедините тяги.
  5. В салоне в зоне под рулем необходимо открутить еще одну гайку, чтобы отсоединить вал от рейки.
  6. Открутите болты, на которых крепится рейка, и осторожно достаньте ее.

Новая деталь устанавливается по аналогичной инструкции в обратном порядке. Проследите, чтобы все крепежи были установлены на место и тщательно затянуты.

Еще несколько рекомендаций по демонтажу:

Восстановительные работы

В большинстве случаев можно обойтись без покупки нового узла. Если у вас достаточно опыта и желания, можно попробовать выполнить обслуживание рулевой рейки в гаражных условиях. Процедура включает следующие действия:

  1. Снимите клеммы с аккумуляторной батареи, выровняйте рулевое колесо. Далее открутите головкой на 10 рулевой кардан, зафиксировав руль ремнем безопасности. Снимите рейку и зажмите ее в тисках.
  2. Установите метку, чтобы при установке правильно поставить узел, ведь рулевое колесо должно быть только в определенном положении. Открутите три гайки Т-30 на крышке распределителя, гайку прижимного механизма, заглушку и гайку распределителя. Демонтируйте шесть винтов E-30 электрического мотора и уберите его в сторону.
  3. Извлеките вал рулевой рейки из корпуса и зафиксируйте его в тисках. При помощи отвертки снимите шкив шнекового подшипника, после чего открутите гайку.
  4. Отполируйте вал, замените шарики при их сильном износе (их количество 85 штук).
  5. Проверьте ремешок рейки на наличие надрывов и повреждений. При необходимости замените его или проведите натяжку.
  6. Смажьте шнек подшипников специальной смазкой с рабочей температурой от -40 до +160 градусов Цельсия.
  7. Проверьте целостность пыльников и все детали на наличие люфтов.
  8. Установите новый подшипник и соберите полностью рулевую рейку.

Это основные процедуры по обслуживанию рулевой рейки на Ford Focus 3. На работу может уйти несколько часов, поэтому выделите для этого дела свой выходной.

Как только рулевая рейка будет установлена, проведите тест-драйв машины. Проверьте курсовую устойчивость и наличие стука. Если проблему устранить не удалось, обратитесь в сервисный центр для диагностики. В мастерских механики могут замерить шумы от рулевой рейки и сравнить полученные данные с эталонной диаграммой.

Как продлить срок службы рулевой рейки

Чтобы как можно реже проводить обслуживание или замену рулевой рейки, рекомендуем придерживаться нескольких важных советов:

  1. Избегайте по возможности резких торможений и особенно остановки посредством упора в бордюр. В таких ситуациях передние колеса испытывают повышенные нагрузки, которые частично передаются и на рулевую рейку. Это неблагоприятно сказывается на конструкции, увеличивая люфты деталей.
  2. Избегайте резких поворотов при движении на больших скоростях от 100-120 километров в час.
  3. Двигайтесь максимально медленно по проселочной дороге. Одна из главных причин поломок рулевых реек – это плохие дороги с многочисленными ямами и колдобинами. Переменные вибрации и удары существенно сокращают срок эксплуатации.
  4. Делайте профилактически осмотр пыльников каждые 20-40 тысяч километров пробега.

Если вы обнаружили явную неисправность, своевременно примите меры. Ухудшение отзывчивости управления в экстренных ситуациях может стоить вам жизни. Рулевая рейка – это ключевой элемент в системе управления автомобилем.

Заключение

Замена рулевой рейки на Форд Фокус 3 может быть сделана даже обычными водителями в гараже. Для работ понадобится яма или подъемник, домкраты и набор инструментов. Однако предварительно рекомендуем разобрать узел, возможно, очистка от пыли, замена подшипника и втулки поможет решить проблему.

Если обслуживание не помогло, направьтесь на диагностику. Только после подтверждения, что старой рейки пришел конец, покупайте новую деталь. При ограниченном бюджете можете заказать восстановленные модели, но делайте это только у проверенного поставщика или магазина. Как показывают многочисленные отзывы владельцев Ford Focus 3, иногда даже установка новой втулки не устраняет стуки.

Основные нюансы ремонта рулевой рейки Форда Фокус 3

Рулевая рейка является частью рулевого механизма. Она представляет собой силовой агрегат, распределяющий усилия колесам. Согласно мнению некоторых экспертов, этот узел один из наиболее уязвимых в Форде Фокус 3. Это объясняется высокой механической активностью агрегата.

Основные проблемы с рулевой рейкой

Причины выхода из строя рулевой рейки могут быть разнообразны. Проще всего их установить не гадая, а пройдя качественную электронную диагностику. По опыту мастеров автосервисов, у Форд Фокус 3 главнейшими проблемами рулевой рейки выступают:

  1. Поврежденные втулки червячной пары. Эта неисправность проявляется характерным стуком из-под передней подвески, появляющимся при поворотах руля. Решает проблему замена разбитых деталей.
  2. Поврежденные сальники или коррозия на них, как правило, пропускают жидкость. Основные симптомы неполадки: течь жидкости и опустение бачка. Помочь в данном случае может замена поврежденных коррозией частей механизма или неисправных сальников.
  3. Износ зубьев червячной пары или штока распределителя. Определяется появлением солидного люфта при повороте руля. Решение проблемы – замена изношенных деталей или ремонт штока.
  4. Износ зубьев червячной пары может проявляться и «закусыванием» руля. Специалисты в таком случае производят замену поврежденных узлов.
  5. Коррозия рулевой рейки, влекущая затруднения при управлении рулем. Чтобы избавиться от проблемы, рекомендуется полностью разобрать рулевую рейку, очистить и обработать от коррозии все затронутые места, а также отремонтировать шток.

Рулевая рейка может повредиться при попадании Форд Фокус 3 в яму на скорости. После этого может также появиться характерный стук. Ремонт производится путем замены деталей, пришедших в негодность. Рекомендуется, раз уж узел разбирается, заменять детали на усиленные, менее подверженные износу, коррозии. После ремонта, и замены деталей стук прекращается и рулевой механизм работает без замечаний.

Демонтаж и разбор рейки

Для проведения ремонта рулевая рейка на Ford Focus 3 может быть демонтирована в СТО или самостоятельно, при наличии всего необходимого в вашем гараже. Алгоритм прост:

  1. Поднять Ford Focus 3 на подъемнике или заехать на смотровую яму.
  2. Открутить и опустить подрамник.
  3. Снять рулевой вал, открутив его.
  4. Достать рейку.

Дальше необходимо разобрать узел полностью, почистить от загрязнений и коррозии, промыть. При обнаружении коррозии на штоке, его необходимо извлечь и восстановить его поверхность. Эта процедура может убрать стук в рейке Ford Focus 3. Также заменить придется все поврежденные детали.

После замены, собираете рулевую рейку и устанавл
иваем ее на место. Все собираете в обратном порядке. Прикрутите подрамник и промойте систему. Ремонт окончен. Если все прошло верно и других проблем с рулевым механизмом вашего Форда Фокус 3 нет, стук и течь должны быть устранены успешно.

Все ли проблемы решаемы?

Однако, оказывается, что не все неполадки с рулевой рейкой можно так просто решить. Так, владельцы Форд Фокус 3 столкнулись с такой проблемой: появление стука в рулевой рейке при езде на небольшой скорости, в основном по неровной дороге.

Интересно, что обращения в сервисы толком никакого результата не давали. Официальные представители даже заявляли, что это не проблема, а такая особенность, присущая модели. То есть, стучит, значит так и должно быть! Другим предлагалась замена рейки, однако, такое решение было по карману не каждому.

Оказалось, что такая проблема существует у многих владельцев этой модели. Настолько многих, что руководство компании-производителя в 2012 году официально разбиралось в проблеме. В своем письме к обладателям проблемных автомобилей Форд Фокус 3 компания обещала принять решение по неисправному агрегату.

В итоге вопрос был решен. Проблема была выявлена специалистами компании и с рулевой рейкой была проведена работа по ее модернизации. Все официальные дилеры получили распоряжение о необходимости безоговорочной замены детали при обращении автовладельца Форд Фокус 3 с подобной проблемой.

Итак, при появлении стука в районе передней подвески Ford Focus 3, нужно просто обратиться в сервис и пройти специальную процедуру диагностики неисправности. Если подтверждается, что в машине именно эта проблема, рейка подлежит замене.

Народные средства

Ввиду того, что проблема была решена не сразу, а среди пострадавших владельцев Ford Focus 3 оказались весьма умелые техники, то появился ряд способов, как на СТО или самостоятельно, при наличии неплохо оборудованного гаража, можно ликвидировать стук рулевой рейки.

Так, ремонт проводился путем подтягивания подпятника на рейке и нанесения на него специального резьбового герметика.

Другие народные мастера, а по совместительству водители Ford Focus 3 выяснили, что вся проблема кроется в конструкции рейки и материалах, используемых для ее изготовления. У большинства машин шток рейки, к которому прикреплены рулевые тяги, двигается в капролоновой втулке (прочный пластик в повышенной износостойкостью), с противоположной же стороны он поджат сферическим башмаком. На Ford Focus 3 стоит металлическая втулка со скользящим покрытием (тефлоном). Здесь-то и образуется солидный зазор. Так что, если пошевелить на поднятом Ford Focus 3 правую рулевую тягу, стук не заставит себя ждать.

Просто подтянуть рейку, убирая зазор не получится, так как небольшой зазор (от 0,1 до 0,2 мм) все-таки нужен. В противном случае можно сильно ускорить процесс износа червячной пары и может быть даже опасно, как отмечают специалисты. В общем, как видно, предыдущий способ (ремонт с подтягиванием) не приветствуется.

Для того, чтоб ликвидировать стук, специалисты самостоятельно изготавливают дополнительную (к металлической с тефлоновым покрытием) капролоновую втулку. Дополнительной называем ее, так как родную можно не вынимать, а просто дополнить ее новой.

После такого апгрейда и сбора узла на место ремонт окончен и к рейке возвращаться, по словам эксперта, больше не придется, ничего больше не стучит.

Снятие и замена рулевой рейки на Ford Focus 3: подробная инструкция

Рулевая рейка — важная часть автомобиля Ford Focus 3, отвечающая за передачу управляющих команд. Если в рулевом управлении появился люфт или шумы, возможно, требуется заменить рулевую рейку. В данной статье представлена подробная инструкция по выполнению данной операции.

Снять рулевую рейку на Ford Focus 3 несложно. Вам понадобятся гаечные ключи, отвертки, гидравлическая подставка или домкрат. Сначала отключите аккумулятор. Затем снимите защитный кожух и отсоедините рулевой вал от рулевой рейки. Ослабьте гайку, крепящую рулевую рейку к поперечине рамы автомобиля. Снимите нижние и верхние болты, крепящие рулевую рейку к раме. Поддерживайте рулевую рейку при помощи домкрата или гидравлической подставки.

Необходимое оборудование для замены рулевой рейки

Для замены рулевой рейки на автомобиле Ford Focus 3 вам понадобятся следующие инструменты и материалы:

  • Набор инструментов: ключи, отвертки и торцевые головки для снятия и установки рулевой рейки.
  • Новая рулевая рейка: рекомендуется приобрести новую рулевую рейку для долговечности и надежности работы рулевого управления.
  • Смазка: специальная смазка для смазки рулевой рейки перед установкой.

Для замены рулевой рейки на автомобиле Ford Focus 3 вам понадобятся специальные съемники и фиксаторы. Убедитесь, что они подходят для вашей модели автомобиля.

Оборудование для замены рулевой рейки на Ford Focus 3 может различаться в зависимости от модификации автомобиля и требований ремонта. Рекомендуется обратиться к руководству по ремонту автомобиля или квалифицированному специалисту, чтобы получить точную информацию о необходимом оборудовании и процедуре замены рулевой рейки.

Основные инструменты

Основные инструменты

Для снятия и замены рулевой рейки на Ford Focus 3 вам понадобятся следующие инструменты:

  • Набор пассатижей и ключей – для откручивания гаек и болтов, а также для снятия и установки соединений.
  • Тросик и петли – для снятия и подвешивания рулевой рейки, чтобы облегчить доступ к нужным деталям.
  • Торцевые головки и отвертки – для работы с болтами и винтами различных размеров, которые крепят рулевую рейку.
  • Набор инструмента для снятия рулевой рейки – специальные инструменты, которые помогут снять и установить рулевую рейку без повреждения окружающих деталей.

Эти инструменты обычно можно приобрести в автомобильных магазинах или заказать через интернет. Убедитесь, что у вас есть все необходимые инструменты, чтобы легко снять и заменить рулевую рейку на Ford Focus 3.

Дополнительные приспособления

Для снятия и замены рулевой рейки на Ford Focus 3 вам может потребоваться следующее:

  • Ключ для отворачивания гайки рулевой рейки: используется для снятия гайки, которая крепит рулевую рейку к рулевому валу.
  • Специальный инструмент для удаления и установки наконечника рулевой тяги: облегчает процесс снятия и установки наконечника рулевой тяги при замене рулевой рейки.
  • Приспособление для отсоединения шлангов гидроусилителя руля: используется для отключения шлангов гидроусилителя руля от рулевой рейки перед ее снятием.
  • Набор для снятия и установки пыльников рулевых тяг: при замене рулевой рейки рекомендуется также заменить и пыльники рулевых тяг, для чего потребуется специальный набор инструментов.

Используйте эти приспособления для снятия и замены рулевой рейки на Ford Focus 3.

Подготовка автомобиля перед снятием рулевой рейки

Перед заменой рулевой рейки на Ford Focus 3 нужно подготовить автомобиль следующим образом:

  1. Подготовьте необходимые инструменты: гаечные ключи, отвертки, трос или ломик, стяжки и другие механические инструменты.
  2. Установите автомобиль на подъемник или прокачайте передние колеса на домкрате: это важно для безопасности работы под автомобилем.
  3. Отсоедините аккумулятор автомобиля: это предотвратит короткое замыкание и позволит безопасно снять рулевую рейку.
  4. Удалите передние колеса: отверните гайки колес и аккуратно снимите их, чтобы получить доступ к рулевой рейке.
  • Отсоедините шаровые опоры: с помощью гаечных ключей отверните гайку шаровой опоры и отведите ее в сторону, чтобы снять рулевую рейку.
  • Открепите рулевой вал: используя соответствующий инструмент, отверните болты, крепящие рулевой вал, чтобы освободить рулевую рейку в рулевом отсеке.
  • Отсоедините рулевые наконечники: отверните гайки рулевых наконечников и аккуратно снимите их, чтобы освободить рулевую рейку.

После выполнения всех указанных шагов, машина будет готова для снятия и замены рулевой рейки Ford Focus 3. Обязательно удалите все другие детали и соединения, которые могут мешать доступу к рулевой рейке. Следуйте инструкциям по снятию рулевой рейки, чтобы избежать повреждения других компонентов и обеспечить безопасность. Если возникнут сомнения или трудности, лучше обратиться к опытному специалисту или механику, работавшему с автомобилем Ford Focus.

Выключение зажигания и отключение аккумулятора

Выключение зажигания и отключение аккумулятора

Для начала снятия и замены рулевой рейки на Ford Focus 3 необходимо выключить зажигание и отключить аккумулятор. Это важные шаги, чтобы безопасно провести работы и избежать повреждения электроники автомобиля.

Для этого сначала остановите автомобиль и выключите зажигание. Затем откройте капот и найдите аккумулятор, который обычно расположен слева от двигателя.

При отключении аккумулятора сначала отсоедините отрицательный кабель. Для этого снимите заглушку с гаечного ключа и полностью отверните гайку, которая удерживает клемму аккумулятора.

Затем отсоедините клемму от аккумулятора, аккуратно снимите ее с клемы. Проверьте, что отрицательный провод не касается металлических деталей автомобиля, чтобы предотвратить короткое замыкание.

Теперь можно приступать к снятию и замене рулевой рейки на Ford Focus 3. Помимо выключения зажигания и отключения аккумулятора, не забывайте соблюдать технику безопасности при работе с автомобилем.

Отключение рулевой колонки

Отключение рулевой колонки

Рулевая колонка — важная часть автомобиля, которая передает команды руля к рулевой рейке. Для замены рулевой рейки на Ford Focus 3 необходимо снять и отключить рулевую колонку. В этой статье мы расскажем, как это сделать.

Прежде чем приступить к отключению рулевой колонки, убедитесь, что автомобиль не движется, снимите ключ зажигания и отключите аккумулятор. Это важные предосторожности, чтобы избежать травм и повреждений электрической системы.

Чтобы снять рулевую колонку, нужно выполнить следующие шаги:

  1. Отвернуть гайку, чтобы снять рулевое колесо с рулевого вала.
  2. Отвернуть гайки, которые держат шаровые опоры рулевых тяг.
  3. Отсоединить электрические разъемы от рулевой колонки.
  4. Отвернуть крепежные болты, которые держат рулевую колонку на панели.
  5. Снять рулевую колонку с автомобиля.

Сняв рулевую колонку, можно заменить рулевую рейку на Ford Focus 3 или выполнить другие обслуживание и ремонтные работы. Не забудьте ознакомиться с инструкцией производителя и обратиться к специалисту, если возникают проблемы или сомнения.

Снятие рулевой рейки

Для снятия рулевой рейки на Ford Focus 3 нужно выполнить следующие шаги:

  1. Отключите аккумулятор и подождите несколько минут для разрядки системы.
  2. Снимите передние колеса автомобиля, чтобы получить доступ к рулевой рейке.
  3. Отсоедините рулевой вал от рейки — открутите гайку, которая его фиксирует, и вытащите вал из рейки.
  4. Открутите все крепления, которые держат рулевую рейку на автомобиле. Они обычно крепятся болтами или гаечными соединениями.
  5. Учтите, что рулевая рейка достаточно тяжела, поэтому лучше использовать поддержку или помощь при ее снятии.

После снятия крепежных элементов, аккуратно удалите рулевую рейку из автомобиля. Не повреждайте другие детали автомобиля и не допускайте попадания грязи или пыли в систему рулевого управления.

Теперь, после снятия рулевой рейки, можно начинать замену или ремонт. Рулевую рейку обычно заменяют при поломке или износе. Чтобы заменить рейку, выполните все шаги в обратном порядке и установите новую рулевую рейку на автомобиль.

Снятие наконечников рулевых тяг

Снятие наконечников рулевых тяг

Для замены рулевой рейки на автомобиле Ford Focus 3, необходимо снять наконечники рулевых тяг.

1. Поднимите переднюю часть автомобиля и установите надежные опоры.

2. Снимите колеса.

3. Отверните гайку наружного наконечника рулевой тяги, используя соответствующий инструмент. При этом держите внутренний наконечник шестигранником, чтобы он не вертелся.

После откручивания гайки, отделите наружный наконечник рулевой тяги от рулевого узла. Запомните, как он был установлен, чтобы правильно заменить его.

Повторите те же действия для снятия внутреннего наконечника рулевой тяги. Отверните гайку и отделите его от рулевого узла.

После снятия наконечников рулевых тяг вы можете продолжить процедуру замены рулевой рейки на Ford Focus 3. Проверьте состояние наконечников и при необходимости замените их новыми.

Отсоединение шлангов гидроусилителя руля

Для снятия и замены рулевой рейки на Ford Focus необходимо правильно отсоединить шланги гидроусилителя руля. Важно быть аккуратным, чтобы не повредить систему гидроусилителя.

Процесс отсоединения шлангов гидроусилителя руля на Ford Focus 3 следующий:

  1. Шаг 1: Остановите двигатель и убедитесь, что автомобиль находится на ровной горизонтальной поверхности. Затяните ручной тормоз и установите предохранительные клинья под задние колеса для надежной фиксации автомобиля.
  2. Шаг 2: Откройте капот, чтобы получить доступ к двигателю и компонентам гидроусилителя руля.
  3. Шаг 3: Расположите шланги гидроусилителя руля, соединенные с рулевой рейкой. Они имеют универсальные зажимы или гидроусилительные клапаны для отключения.
  4. Шаг 4: Проверьте соединения шлангов и рулевой рейки на наличие повреждений или утечек. Если есть повреждения, замените компоненты.
  5. Шаг 5: Вставьте палец или инструмент в зажим или гидроусилительный клапан, чтобы отсоединить шланг от рулевой рейки. Учтите, что могут вытечь гидравлическая жидкость, поэтому подготовьте контейнер для сбора.
  6. Шаг 6: Разъедините шланги гидроусилителя руля от рулевой рейки в соответствии с инструкцией производителя, например, поворотом или нажатием на кнопки или зажимы.

После отсоединения шлангов гидроусилителя руля, рулевая рейка на Ford Focus готова к демонтажу и замене. Важно следовать указаниям производителя и выполнять все операции аккуратно, чтобы избежать повреждения компонентов автомобиля.

Снятие крепления рулевой рейки на Ford Focus 3: подробная инструкция

Для снятия рулевой рейки на автомобиле Ford Focus 3 требуется определенные навыки и инструменты. Ниже приведены шаги, необходимые для успешной замены.

  1. Подготовка: перед началом процесса убедитесь, что автомобиль находится на ровной и устойчивой поверхности, а также дайте двигателю достаточное время остыть.
  2. Снимите переднюю часть автомобиля: для доступа к рулевой рейке снимите переднюю часть автомобиля, включая бампер, фары и другие крепления.
  3. Отсоедините шланги и провода: для снятия рулевой рейки разъедините шланги и провода, соединенные с системой рулевого управления.
  4. Отсоедините соединительный шарнир: с помощью инструмента отсоедините соединительный шарнир, связанный с рулевой рейкой.
  5. Отсоедините стойки: с помощью подходящего инструмента отсоедините стойки, связанные с рулевой рейкой.
  6. Процедура замены: после снятия всех креплений установите новую рулевую рейку, следуя инструкции по установке в обратном порядке.

Данная инструкция поможет вам снять крепление рулевой рейки на Ford Focus 3 и заменить ее. Но если у вас возникнут затруднения или неуверенность, обязательно проконсультируйтесь с профессионалом или обратитесь в сервисный центр.

Установка новой рулевой рейки на Ford Focus 3

Для замены рулевой рейки на Ford Focus 3 нужно выполнить следующие шаги:

  1. Отключите аккумулятор и снимите передние колеса автомобиля.
  2. Отсоедините электрическую проводку и шланги, связанные с рулевой рейкой.
  3. Если необходимо, используйте специальные инструменты для отсоединения некоторых деталей.
  4. Снимите старую рулевую рейку, открепив ее крепления и вывернув болты, которые ее держат на месте.
  5. Установите новую рулевую рейку, затянув болты и закрепив ее крепления.
  6. Подсоедините электрическую проводку и шланги к новой рулевой рейке.
  7. Установите передние колеса и подключите аккумулятор.

Установите новую рулевую рейку на место старой. Затяните болты и крепления согласно рекомендациям производителя. Замените уплотнительные кольца и сальники при необходимости.

Подсоедините электрические провода и шланги к рулевой рейке. Убедитесь, что все соединения прочные. Проведите тест-драйв для проверки работоспособности рулевой рейки.

Подготовка новой рулевой рейки

Подготовка новой рулевой рейки

Для замены рулевой рейки на Форд Фокус нужно подготовить новую деталь. В этом случае, подготовка включает снятие старой рулевой рейки и изучение особенностей установки новой.

Прежде чем начать процесс замены, проверьте наличие всех необходимых инструментов и запчастей. Необходимые инструменты могут включать гаечный ключ, ключ гаечный простой, разъемтоткатель, оперение, торцевые головки, пассатижи, дефектоскоп и прочее.

Следующим шагом нужно снять старую рулевую рейку. Отключить все тросы и шланги, связывающие рулевую рейку с другими частями автомобиля. Затем с помощью инструментов открутить болты и гайки, которые держат рулевую рейку.

После снятия старой рулевой рейки нужно проверить новую рулевую рейку. Проверить правильность модели и наличие всех деталей. Убедиться, что новая рулевая рейка в исправном состоянии и без видимых дефектов.

После проверки новой рулевой рейки можно установить ее. При этом следует следовать инструкции производителя и правильно закрепить рулевую рейку на автомобиле. Убедиться, что все болты и гайки тщательно закручены и рулевая рейка надежно закреплена.

Установка рулевой рейки на место

Для установки новой рулевой рейки на Ford Focus 3 следуйте этим простым инструкциям:

  1. Вставьте новую рулевую рейку в отверстия кронштейна, убедитесь, что она надежно встала.
  2. Закрепите рулевую рейку болтами, которые идут в комплекте. Затяните болты согласно рекомендациям производителя, используя необходимый инструмент.
  3. Подключите все шланги и провода к рулевой рейке, убедитесь, что все подключения корректны и надежны. При необходимости замените поврежденные шланги или провода.
  • Убедитесь, что все соединения хорошо зафиксированы и надежно закреплены. Отверните руль влево и вправо, чтобы проверить, что рулевая рейка вращается без препятствий и правильно соединена с рулевой колонкой.
  • Проверьте уровень рулевой жидкости и при необходимости добавьте ее до рекомендованного уровня. Ошибки в уровне жидкости могут привести к неадекватной работе рулевой рейки.
  • После установки рулевой рейки на место и проверки ее работоспособности, проведите тестовую поездку, чтобы убедиться в правильности ее функционирования. В случае каких-либо аномалий или неисправностей, обратитесь за помощью к специалистам.

Следуя этим простым инструкциям, вы сможете успешно установить новую рулевую рейку на свой автомобиль Ford Focus 3 и вернуть его в нормальное состояние работы.

Подключение шлангов гидроусилителя руля

Подключение шлангов гидроусилителя руля на автомобиле Ford Focus 3 после замены рулевой рейки выполняется следующим образом:

  1. Осмотрите новую рулевую рейку и проверьте ее соответствие модели Ford Focus 3.
  2. Установите шланги на соответствующие места и плотно прилегающие к соединительным трубкам рулевой рейки.
  3. Используйте герметик или специальную прокладку для обеспечения герметичности соединений. Нанесите герметик на соединительные трубки и плотно затяните хомуты.
  4. Проверьте надежность и герметичность всех соединений шлангов. Тщательно проверьте наличие утечек гидравлической жидкости.

5. Заполните гидроусилитель руля специальной гидравлической жидкостью, рекомендованной производителем. Используйте отвертку для снятия и заполнения резервуара гидросистемы.

6. После подключения шлангов гидроусилителя руля проверьте работу системы. Убедитесь, что все функции рулевого управления работают правильно.

Следуя этим инструкциям, вы сможете правильно подключить шланги гидроусилителя руля после замены рулевой рейки на Ford Focus 3 и обеспечить безопасную работу системы управления автомобилем.

Видео:

Форд фокус 2 снятие рулевой рейки

Форд фокус 2 снятие рулевой рейки

Форд Фокус 2. Замена рулевой рейки

Видео о замене рулевой рейки на Форде Фокус 2. Автор — Route Exp. Содержит сведения о замене рулевой рейки на Форде Фокус 2. Продолжительность: 7 минут 33 секунды. Просмотры: 5,936.

Доработка новой рулевой рейки Ford Focus 2/3

Видео о доработке новой рулевой рейки Ford Focus 2/3 от Автогидравлика. Продолжительность: 4 минуты 52 секунды. Просмотры: 2 383.

Вопрос-ответ:

Какая функция выполняет рулевая рейка на Ford Focus 3?

Рулевая рейка на Ford Focus 3 передает управляющие сигналы от рулевого колеса к рулевым рычагам и передним колесам, чтобы водитель мог контролировать направление движения автомобиля.

Какие признаки указывают на необходимость замены рулевой рейки на Ford Focus 3?

Признаки, указывающие на необходимость замены рулевой рейки на Ford Focus 3, могут включать появление люфта в рулевом колесе, шумы и скрипы при повороте руля, ухудшение чувствительности рулевого управления, неравномерный износ шин и ухудшение устойчивости автомобиля на дороге.

Какой инструмент нужен для снятия и замены рулевой рейки на Ford Focus 3?

Для снятия и замены рулевой рейки на Ford Focus 3 потребуется следующий инструмент:

  • Гаечные ключи
  • Отвертки
  • Торцевые ключи
  • Присоски для снятия вакуумных шлангов
  • Молоток
  • Специальный инструмент для снятия и установки рейки
Как заменить рулевую рейку на Ford Focus 3?

Для замены рулевой рейки на Ford Focus 3 нужно выполнить следующие шаги:

  • Отключите аккумулятор.
  • Снимите передние колеса.
  • Снимите рулевые манжеты.
  • Отсоедините рулевые тяги.
  • Снимите рулевые рычаги.
  • Снимите рулевую рейку.
  • Установите новую рулевую рейку.
  • Подсоедините рулевые тяги.
  • Установите рулевые рычаги.
  • Установите рулевые манжеты.
  • Установите передние колеса.
  • Подключите аккумулятор.
Какова сложность замены рулевой рейки на Ford Focus 3?

Замена рулевой рейки на Ford Focus 3 — сложная процедура, требующая определенных навыков и знаний. Рекомендуется обратиться к специалистам в автосервисе для выполнения этой операции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
