Где находится масса фары ваз 2114

Где на ВАЗ 2114 находится масса: основная часть на фары

Расположение массы на ВАЗ 2114 для фар: разбираемся вместе

Масса является одним из ключевых элементов в электрической системе автомобиля. Она обеспечивает надлежащую работу фар и других устройств автомобиля. В случае с ВАЗ 2114, расположение массы на фарах имеет свои особенности и требует некоторого понимания.

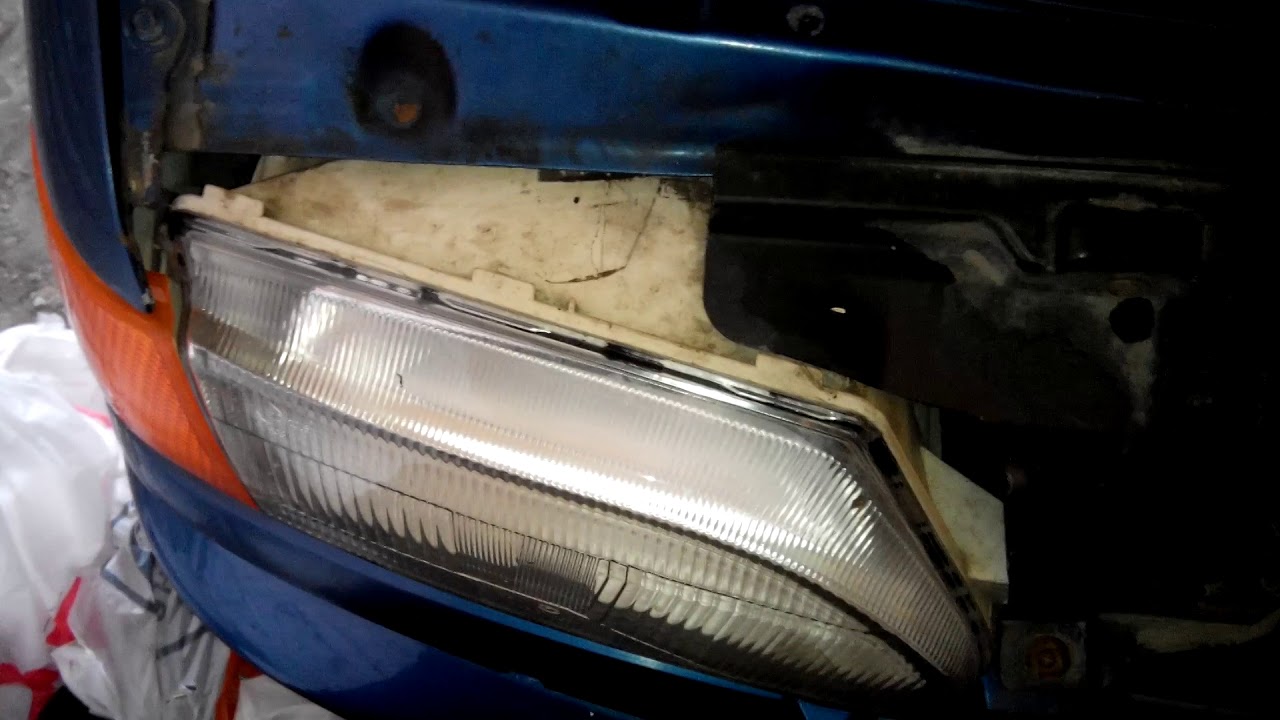

1. Масса на фаре ВАЗ 2114: передняя оптика

Передняя оптика ВАЗ 2114, как правило, состоит из головных фар и мигалок. Расположение массы на головных фарах обычно осуществляется через провод, который соединяется с кузовом автомобиля.

ВАЖНО: Если вы обнаружили проблемы с освещением передних фар или мигалок, первым делом следует проверить и проверить подключение проводов между фарами и кузовом автомобиля. В случае необходимости замените или отремонтируйте поврежденные провода.

Кроме того, важно убедиться, что контакты на лампах фар находятся в хорошем состоянии. При необходимости замените лампы или подрежьте контакты для обеспечения надежного соединения. Это также может помочь избежать проблем с освещением передней оптики.

2. Масса на фаре ВАЗ 2114: задняя оптика

Задняя оптика ВАЗ 2114 включает задние фонари, стоп-сигналы и обратные указатели. Расположение массы на задних фонарях также происходит за счет провода, который соединяется с кузовом автомобиля.

Если возникли проблемы с освещением задних фонарей, в первую очередь следует проверить их подключение к массе. При необходимости можно заменить поврежденные провода или подтянуть соединения на кузове автомобиля.

Также обратите внимание на состояние контактов на лампах задних фонарей. Плохое соединение или поврежденные контакты могут вызвать проблемы с освещением и требовать замены ламп.

Заключение

Расположение массы на фарах ВАЗ 2114 осуществляется через провода, соединяющие фары с кузовом автомобиля. В случае проблем с освещением фар или других устройств оптики рекомендуется проверить контакты, проводку и подключение к массе. При необходимости замените поврежденные провода или лампы, что поможет обеспечить надежную работу освещения и безопасность на дороге.

Где находится масса фары ваз 2114

Для того, чтобы эксплуатировать автомобиль и производить ему ремонтные операции необходимо знать, где расположена масса. Так, почти все приборы и узлы ВАЗ-2114 требуют электрического питания, а самые мощные потребители – это стартер и двигатель.

Мало кто знает, где на двигателе располагается масса, поскольку для проведения ремонтных операций достаточно снять «клемму-минус» с аккумуляторной батареи. Но, при полном демонтаже, а после установки мотора, необходимо знать, куда закрепить питание.

Итак, масса кузова располагается на металлическом брызговике возле аккумуляторной батареи.

Месторасположение массы на кузове

Но, минусовая ветка представляет собой 2 провода: толстый и тонкий . Так вот, именно толстый провод уходит на массу кузова, а тонкий на замыкание цепи двигателя. Конечно, не все автомобилисты знают, куда он уходит.

Минусовый провод двигателя ВАЗ-2114 располагается на головке блока и прикреплен к затяжным болтам, которыми удерживаются заглушки ГБЦ.

Месторасположение массы двигателя ВАЗ-2114

Масса на приборной панели

Также, на автомобилях с двигателем «Самара-2» завод-изготовитель начал устанавливать массу на приваренной шпильке, которая расположена в салоне, под приборной панелью.

Именно она подает питание на двигатель, через монтажный блок. Вследствие этого, многие датчики, работают вне зависимости от того, есть ли масса на самом силовом агрегате.

Месторасположение массы под приборной панелью

Возможные неполадки

Единственной неполадкой в данном случае будет отсутствие или плохая масса. Показателем данной проблемы станет стабильная работа генератора и полный заряд АКБ, но масса на двигателе будет отсутствовать. Панель приборов может начать завышать температуру, при включении источников потребления. Если при включении печки или фар на панели приборов резко начинает расти температура, то следует искать «плохую массу».

Причина данного явления скрыта в обрыве провода или плохих контактных соединениях. Поскольку, на эти детали влияет кислород, то они с легкостью могут окисляться.

Для устранения неполадок, необходимо открутить провод подачи питания (массу) от двигателя, и прочистить контакты. Также, стоит осмотреть и сам провод на наличие обрывов и пробоев. Перед непосредственным монтажом, чтобы улучшить качество соединения и отложить коррозионный срок, необходимо места контактов смазать медной пастой.

ДОПОЛНИТЕЛЬНЫЕ МАССОВЫЕ ПРОВОДА

Шпильки крепления общих проводов часто окрашиваются вместе с кузовом, и поэтому контакт на них не всегда надежный. К тому же их на заводе крепятся через гайку – сначала на шпильку наворачивается гайка, затем устанавливается минус, и только затем еще одной гайкой провода притягиваются к массе. Нижнюю гайку часто плохо затягивают, поэтому и возникают проблемы с электрикой.

Еще нередко массовые шпильки ржавеют,и целостность контакта нарушается.

Корончатая гайка- хороший вариант для соединения.

Если масса двигателя с кузовом плохая то возникают проблемы:

1. Может слабо заряжаться аккумулятор;
2. Стартер плохо крутит при запуске двигателя, а может и вовсе не крутить,только будет щелкать втягивающее реле;
3. На полном потреблении мощности (включенные фары дальнего света, работающий моторчик печки и т. д.) может не хватать зарядки генератора.

Когда появляются симптомы плохой массы двигателя, выход из неприятного положения есть – в таком случае поможет дополнительная масса на двигатель.Установить дополнительный провод можно в разных вариантах, самое главное, чтобы он связывал надежно кузов автомобиля с силовым агрегатом. Например, один конец провода можно закрепить к шпильке верхней опоры амортизатора, а второй – к шпильке впускного коллектора ДВС. Важно, чтобы провод был большого сечения, желательно не меньше, чем у самой основной массы.

На новых машинах проблемы с массовыми проводами возникают нечасто. А вот на старых моделях кузовные шпильки ржавеют. Искать отсутствие массы не так просто, поэтому автовладельцы пользуются установкой дополнительных проводов. Так дополнительная масса на генератор помогает устранить утечку зарядки аккумулятора.

Дополнительный провод- это необходимость на б/у автомобиляхПлохая масса является причиной неустойчивой работы двигателя. К примеру, слабая масса с ЭБУ влияет на стабильность работы мотора на холостых оборотах. Происходит потеря напряжения в цепи, а при включении электрического вентилятора охлаждения двигателя холостые обороты заметно падают, порой вплоть до остановки ДВС.

Поэтому контакт необходимо наладить и установить надежную массу. Решается проблема наВАЗ 2113-15 нового поколения также установкой дополнительного толстого массового провода (порядка 2,5 мм²) – он тянется от минусовой клеммы аккумулятора до металлического основания центральной консоли в салоне автомобиляНенадежный контакт общего провода панели приборов может влиять на показания датчиков, установленных на комбинации.

В частности, при включении габаритов могут отклоняться стрелки указателей уровня топлива и температуры охлаждающей жидкости. Еще бывает, что тускло освещается комбинация приборов. За самим приборным щитком есть штатный болт крепления массы, возможно, крепление ослабло. Нужно снять щиток и подтянуть болт.

Установка дополнительного провода от «минуса» прикуривателя к металлическому остову центральной консоли порой также решает проблему, и приборы начинают показывать правильно.

Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса».

А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое.

Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т. д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы.

Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд). В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

Плохая масса двигателя

При возникновении неполадок следующего характера:

1. При заряженном аккумуляторе не заводиться автомобиль.
2. Заряд АКБ не поступает, напряжение нестабильно, постоянно скачет, при этом генератор в полном порядке. Для сброса АКБ необходимо произвести перезагрузку.

Появление данных неполадок свидетельствует о том, что на автомобиле плохая масса двигателя. Именно с АКБ поступает на стартер плюсовой заряд, а на предохранительную панель расположенную под капотом, поступает заряд через тонки провод.

Минусовой заряд с АКБ поступает на двигатель, т.к. это самая большая деталь авто, а именно с него на остальные приборы.

Отсутствие массы на двигателе

Если нет массы на двигателе, необходимо проверить качество всех контактов электрической системы идущих непосредственно с корпуса двигателя.

Либо необходимо проверить состояние шпильки, т.к. завод изготовитель данный вид оборудования ни каким образом не подвергает обработке помимо окраски, поэтому они часто подвержены появлению окислений или коррозии. В результате эксплуатации некачественных деталей происходит посадка напряжения в системе, что сопровождается отсутствием массы на двигателе, в результате происходят проблемы в работе машины.

Устранение неполадок

Для бесперебойной работы АКБ система должна быть оборудована проводами хорошего качества, в данном случае наиболее подходящими являются провода из меди, так как именно они имеют лучшие характеристики при работе под напряжением.

Плюсовой тонкий провод, идущий с генератора, необходимо обязательно заменить на провод, более толстый.

Для защиты существующей массы и обеспечения более длительного и бесперебойного срока работы необходимо обработать все имеющиеся соединения и контакты клемм при помощи специальной смазки, обладающей функцией против окисления.

Можно усилить массу, путем проведения дополнительной массы около генератора. Конечно же, не стоит использовать тонкий минусовой провод для присоединения к кузову машины, лучше применить толстый провод. Результат будет лучше, и при возникновении неполадок с основным проводом, дополнительный вполне справится с запуском автомобиля, и вновь не придется слушать щелканье реле.

В результате проведенных процедур запуск автомобиля будет более уверенный. Устраним проблемы возникновения частой разрядки АКБ, что позволит избежать потери так необходимых вольт для автомобиля и в результате обеспечить наиболее стабильное и достаточно высокое напряжение, идущее с генератора.

Масса аккумулятора

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя).

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

Как улучшить массу ЭСУД ВАЗ

Если Вы заметили, что плавают обороты двигателя при включении вентилятора радиатора, возможная причина — недостаточно надежный контакт массы ЭСУД с массой автомобиля. Эта известная проблема ВАЗ 2110 и ВАЗ 2113-2115 «нового» образца, в которых управление вентилятором идет по массовому проводу. Выясняем, как доработать массу автомобиля.

Испытания проводились на ВАЗ 21114, 2005 г.в., с пробегом 7500км., 8кл, 1,6л.Проблема: Когда двигатель автомобиля прогрет, и положение ДПДЗ 1-2%%, то на холостых оборотах появляется ощутимый (100-200 оборотов) дрейф оборотов, когда включается электровентилятор системы охлаждения. В этот момент происходит изменение напряжения на выходе ДПДЗ от 0,41 (когда вентилятор выкл.) до 0,57В (когда вентилятор вкл.).Решение проблемы: Проложили дополнительную массу толстым проводом в двойной изоляции (сечением 2,5кв.мм.) от минусовой клеммы аккумулятора до металлического каркаса центральной консоли панели приборов. Клеммы на обоих концах дополнительного провода обжаты и пропаяны. На металлическом каркасе наш провод закреплен на шпильку крепления проводов массы ЭСУД, вместе с другими проводами массы. Так же были пропаяны клеммы на штатном проводе «масса», который установлен между минусом аккумулятора и кузовом автомобиля.В результате: Напряжение на выходе ДПДЗ при включении вентилятора стало меняться в пределах 0,39-0,46В.Результат можно улучшить, если разграничить массы ЭСУД. После такой доработки показания станут 0,37-0,39В.Сопутствующие измерения: Напряжение на зеленом, массовом проводе ДПДЗ до и после перекоммутации практически не меняется (было 0,056-0,215В, стало 0,03-0,03В). Также, по мере улучшения контакта контроллера ЭСУД с массой автомобиля, отмечена тенденция снижения напряжения на выходе ДПДЗ при закрытой дроссельной заслонке.В семействе ВАЗ 2108-2115 «старого» типа, управление вентилятором может осуществляться коммутацией +12V, поэтому такой вариант доработки к ним не относится.Кстати, если глючит электрика, тогда причиной может быть плохой контакт «массы».

Масса ЭСУД

У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.

МАССА ВАЗ 2114

Ненадежная масса на ВАЗ 2114 или ее отсутствие приводит к различным неприятным сюрпризам. Например,вместо поворотного сигнала на заднем фонаре вдруг начинается перемигивание лампочек (так называемая новогодняя елка), или еле крутит стартер. Если знать, где находятся массы ВАЗ 2114, можно справиться со многими неурядицами в электрической части автомобиля.

Местонахождение общих (массовых) проводов

Основной массовый провод короткий и толстый – он идет с аккумулятора и крепится на шпильке гайкой в районе переднего левого лонжерона. Толщина его порядка 14-16 мм. Также с минусовой клеммы АКБ идет тонкий провод, который выполняет функцию подачи питания различным потребителям энергии. Слабый контакт на клемме ведет к быстрой разрядке аккумуляторной батареи.

Для электронной системы управления двигателем также необходим общий провод. Масса ЭБУ на ВАЗ 2114 может крепиться в двух разных местах в зависимости от модификации автомобиля:

• На версиях 2115 с мотором 1,5 л она берется с мотора (два болта М6 на задней заглушке распределительного вала).
• На ДВС 1,6 л, а также моторах 1,5 л с ЭБУ Bosch или «Январь» версии 7.2 она фиксируется болтом, привернутым к металлическому каркасу центральной консоли под приборной панелью.

Если общий провод электроники плохо контачит с кузовом автомобиля, то ЭСУД на ВАЗ 2114 может давать различные сбои.

Обратите внимание, провод должен быть хорошо закреплен

Где находится масса панели приборов ВАЗ 2114? Для проводки панели приборов, жгута проводов багажного отсека и схемы блока предохранителей предусмотрена только одна общая массовая точка в салоне (модели 2108-09 и 2113-2114-2115),она находится под комбинацией приборов рядом с рулевой колонкой.

Для мотора отопителя также необходим минус. Он крепится к корпусу печки с водительской стороны в салоне.

Остается вопрос – где находится масса двигателя ВАЗ 2114. Массой как раз и считается место крепления основной минусовой клеммы аккумулятора к кузову.

Масса в ВАЗ 2114: расположение, возможные проблемы и их решение

Электрическая сеть автомобиля подключена к общему «минусу», или массе, которым является весь корпус. То есть корпус как масса на ваз 2114 представляет собой единый источник отрицательного заряда. А источником отрицательного заряда является соединение корпуса и отрицательной клеммы аккумулятора.

Если провода, подключенные от электросети к массе, окисляются (отходят), возникают проблемы с электроникой, двигателем или системой управления. При типичных «массовых» неисправностях, например, «перемигивании» задних фонарей вместо включения поворотного сигнала или плохой прокрутке стартера сначала проверяют состояние проводов, подключенных к массе, и контактных точек.

Где находится масса эбу на ваз 2114

Первый вывод на массу от ЭБУ на машинах с 1.5 двигателем находится под приборами на усилителе крепления рулевого вала. Второй вывод расположен под панелью приборов, рядом с электродвигателем отопителя, на левой стороне корпуса отопителя.

На машинах с 1.6 двигателем первый вывод (масса эбу ваз 2114) находится внутри приборной панели, слева, над блоком реле/предохранителей, под шумоизоляцией.

Второй вывод расположен над левым экраном центральной консоли приборной панели на приварной шпильке (крепление – гайка М6).

Все шпильки не имеют никакой защиты от коррозии, кроме заводской краски. Когда краска отходит, шпилька ржавеет. Обращайте внимание на состояние шпильки и обрабатывайте ее защитной смазкой.

Где находится масса ЭСУД

Масса ЭСУД расположена на креплениях заглушек с правой стороны головки 1.5 двигателя. На 1.6 двигателе масса на двигатель ваз 2114 выведена на приваренную шпильку, соединяющую металлический каркас центральной панели и тоннель пола.

Где находится масса аккумулятора

Масса аккумулятора состоит из двух проводов разной толщины. Толстый провод отходит от минуса батареи к корпусу двигателя. Тонкий провод прикрепляют к корпусу рядом с АКБ.

Проблемы с массовыми проводами

Как проявляются проблемы с контактами на массу?

Двигатель

Если окислен или отошел провод на массу от ЭСУД, это проявляется в самопроизвольной смене режимов работы или машина внезапно глохнет. Плохой контакт от торпеды вызывает неустойчивую работу двигателя на холостых оборотах.

При нарушении контакта происходит ухудшение заряда АКБ, снижается частота оборотов стартера во время запуска, возникают проблемы в ЭСУД, потому что туда идет второй провод массы от АКБ. Чтобы исправить нарушение, сначала проверяется натяжение гаек, крепящих толстый провод у двигателя.

Для этого наружная гайка ослабляется, внутренняя гайка проверяется и, если надо, подтягивается. Затем наружная гайка закручивается обратно. Тонкий провод является главным проводником минусового заряда. При неисправностях проверяют его состояние и затяжку гайки на корпусе, а также болта на клемме АКБ.

Если вы нашли точку с плохим контактом, полностью разберите узел, найдите все выгоревшие и окислившиеся участки, зачистите и выровняйте все поверхности перед сборкой. Обожмите и пропаяйте все клеммы.

Проблемы могут появиться из-за отсутствия в заводской комплектации корончатой шайбы под планкой и незатянутой гайкой соединения шпильки и провода. Со временем из-за образовавшегося люфта между шпилькой и проводом появляются скачки напряжения в каналах нескольких датчиков. Результатом является неконтролируемое увеличение оборотов двигателя, если включить вентилятор.

Модели с 1.5 двигателем. При плохом контакте первого вывода на массу от ЭБУ (на усилителе рулевого вала) при включении габаритов, указателей поворотов, звукового сигнала, стеклоомывателя и других потребителей возможны отклонения в показаниях значений температуры и уровня топлива.

Быстрая проверка. Если вы подозреваете, что проблема заключается в точке массы ЭБУ, возьмите «крокодилы» для прикуривания и прикрепите один на двигатель, а второй на массу в салон. Запустите машину. Если проблемы исчезли, ремонтируйте неисправные контакты.

Модели с 1.6 двигателем. При плохом контакте первого вывода на массу от ЭБУ (внутри приборной панели) при включении фар или стеклоподъемников могут заработать стеклоочиститель со стеклоомывателем или сработать система запирания дверей.

При плохом контакте второго вывода на массу от ЭБУ (на приварной шпильке) при включении габаритного освещения, фар, вентилятора радиатора возможны неправильные показания на панели температуры и уровня топлива («скачущие» стрелки).

При появлении проблем сначала проверяют первый вывод и соединение на гайке М6. Если гайка затянута нормально, а проблема осталась, проверяют второй вывод – точку массы, заземляющую панель на приварную шпильку (соединение – резьба М6). Точка расположена в средней части внутренней стороны моторного щита. Обычно гайка завинчена слабо и ее приходится докручивать.

Дополнительные массовые провода

Дополнительный провод на массу от торпеды можно провести с массы прикуривателя на внутреннюю металлическую основу центральной консоли приборной панели. Как правило, дополнительная масса ваз 2114 с торпеды устанавливается, если на машине стоит штатная приборная панель. Сечение дополнительного провода должно быть минимум таким же, как у штатного провода.

Проверить, какая у вас стоит панель, можно по креплению контроллера ЭСУД – с пластиковым переходником между контроллером и металлической основой, и наличию диагностического разъема в штатном месте под пепельницей (за декоративной заглушкой). Если в наличии оба признака, у вас штатная панель.

Дополнительные провода часто устанавливают на машины с большим пробегом. На таких автомобилях часто бывают проблемы с массой, и вместо поисков владельцы устанавливают новые провода, например, на генератор с АКБ, или на металлическую часть центральной консоли с АКБ, чтобы предотвратить утечку заряда аккумулятора.

Знания, где находится масса на ваз 2114, какие признаки указывают на плохой контакт с массой и умение устранить неисправности всегда пригодятся, чтобы вовремя предотвратить серьезные повреждения электроники и двигателя автомобиля.

Установка дополнительного массового провода ВАЗ 2114: секреты автоэлектрика

Установка дополнительного массового провода ВАЗ 2114: секреты автоэлектрика

Для работы электрооборудования любого современного легкового автомобиля используется постоянное напряжение 12 Вольт. Схема питания двухпроводная – минусовой шиной является корпус кузова или двигателя, плюс подается с аккумулятора по проводам на различные устройства цепи. Если на минусе окисляется или отсутствует контакт, возможны различные проблемы в электрической схеме автомашины. У каждого авто есть основные места, где крепится масса. Чтобы решать проблемы с электрической частью, необходимо знать, где находятся основные минусовые точки на кузове и силовом агрегате. Еще минус часто называют общим проводом.

Масса крепится к кузову на ваз 2114

Масса аккумулятора

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя).

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

Масса аккумулятора состоит из двух проводов разной толщины. Толстый провод отходит от минуса батареи к корпусу двигателя. Тонкий провод прикрепляют к корпусу рядом с АКБ.

Как проявляются проблемы с контактами на массу?

Двигатель

Если окислен или отошел провод на массу от ЭСУД, это проявляется в самопроизвольной смене режимов работы или машина внезапно глохнет. Плохой контакт от торпеды вызывает неустойчивую работу двигателя на холостых оборотах.

При нарушении контакта происходит ухудшение заряда АКБ, снижается частота оборотов стартера во время запуска, возникают проблемы в ЭСУД, потому что туда идет второй провод массы от АКБ. Чтобы исправить нарушение, сначала проверяется натяжение гаек, крепящих толстый провод у двигателя.

Для этого наружная гайка ослабляется, внутренняя гайка проверяется и, если надо, подтягивается. Затем наружная гайка закручивается обратно. Тонкий провод является главным проводником минусового заряда. При неисправностях проверяют его состояние и затяжку гайки на корпусе, а также болта на клемме АКБ.

Если вы нашли точку с плохим контактом, полностью разберите узел, найдите все выгоревшие и окислившиеся участки, зачистите и выровняйте все поверхности перед сборкой. Обожмите и пропаяйте все клеммы.

Проблемы могут появиться из-за отсутствия в заводской комплектации корончатой шайбы под планкой и незатянутой гайкой соединения шпильки и провода. Со временем из-за образовавшегося люфта между шпилькой и проводом появляются скачки напряжения в каналах нескольких датчиков. Результатом является неконтролируемое увеличение оборотов двигателя, если включить вентилятор.

Модели с 1.5 двигателем. При плохом контакте первого вывода на массу от ЭБУ (на усилителе рулевого вала) при включении габаритов, указателей поворотов, звукового сигнала, стеклоомывателя и других потребителей возможны отклонения в показаниях значений температуры и уровня топлива.

Быстрая проверка. Если вы подозреваете, что проблема заключается в точке массы ЭБУ, возьмите «крокодилы» для прикуривания и прикрепите один на двигатель, а второй на массу в салон. Запустите машину. Если проблемы исчезли, ремонтируйте неисправные контакты.

Модели с 1.6 двигателем. При плохом контакте первого вывода на массу от ЭБУ (внутри приборной панели) при включении фар или стеклоподъемников могут заработать стеклоочиститель со стеклоомывателем или сработать система запирания дверей.

При плохом контакте второго вывода на массу от ЭБУ (на приварной шпильке) при включении габаритного освещения, фар, вентилятора радиатора возможны неправильные показания на панели температуры и уровня топлива («скачущие» стрелки).

При появлении проблем сначала проверяют первый вывод и соединение на гайке М6. Если гайка затянута нормально, а проблема осталась, проверяют второй вывод – точку массы, заземляющую панель на приварную шпильку (соединение – резьба М6). Точка расположена в средней части внутренней стороны моторного щита. Обычно гайка завинчена слабо и ее приходится докручивать.

Масса аккумулятора

Гайка на креплении минуса аккумулятора с двигателем

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя).

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099 и их модификаций: 11 комментариев

Да, левый-правый разницы ни какой нет.

Левый правый разницы там нет ? Я купил фишку там цвета разные

Пожалуйста, всегда рады помочь.

Спасибо очень помогло.Все сделал согласно схеме,проблема была в том что бывший хозяин переделки фары и часть ламп не горела.Все эти скрутки пришлось снять нахуй и сделать как положено.

Цвета проводов на разных автомобилях одной и той же марки могут отличаться оттенками. Например, оранжевый на одной машине и светло-желтый на другой. Такая вот особенность конструкции.

Долго чесал репу по поводу оранжевого…

Действительно, разъемы платы для 2105 и 2114 одинаковые, а провода по цвету в них вставлены различные.

Купил в магазине разьем платы заднего фонаря(у меня ваз 2114 в магазине сказали что все одинаковые и продали от 2105 .Цвет проводов оказался разным и расположение минусового с клемой в зеркальном отражении.Перепиновать нет смысла т.к. путаница в цветах.Это правда ,что других не бывает,или как всегда обман ?

Спасибо выручили,купил 21099 с заменёнными задними фонарями другой формы.Машина для меня малознакомая.Старый хозяин там понапутал концы,посмотрел и прочитал ваши пояснения,пришлось на печатной плате разъёмного соединителя,со стороны фонаря почти все провода перепаивать,местами менять,ох и наворотил он там.Ещё раз спасибо.

Очень нужная информация для тех, кто не любит разбираться в схемах. Лично мне была очень полезна, т.к. собираюсь модернизировать задние фонари на ВАЗ 2114 и написать статью по этому поводу на сайте eslicho.ru

Где находится масса ЭБУ на ВАЗ 2114

Для работы автомобиля жизненно необходимо электричество. Питание поступает от аккумулятора через положительный и отрицательный провода. В первом из них обеспечивается 12 В. Второй соединён с корпусом автомобиля. Его называют массой или нулевым проводом.

Для исправной работы электронного блока управления, датчиков, приборов, фар и многого другого важно, чтобы масса на мозги ВАЗ 2114 была надёжной. На практике речь идёт о том, что на корпусе в некоторых местах к приваренным шпилькам прикручены гайками клеммы нулевых проводов.

Хотя на первый взгляд кажется, что масса ЭБУ на ВАЗ 2114 должна быть надёжной, на самом деле это не так. Если массовому проводу не уделять должного внимания, то онон постепенно перестаёт нормально функционировать. У этого может быть несколько причин:

1. При покраске может нарушиться контакт клеммы с корпусом.
2. Постепенно гайка раскручивается.
3. Контакт нарушается из-за окисления или загрязнений.

Присоединение к корпусу имеется в нескольких местах. Необходимо знать, где находится масса ЭБУ на ВАЗ 2114 и регулярно проверять наличие контакта. Для того, чтобы сделать его более надёжным, рекомендуют использовать корончатую шайбу между клеммой и корпусом. Благодаря наличию острых участков, она обеспечивает качественный контакт.

Корончатая шайба
Расположение массы зависит от модели используемого двигателя. Если речь идёт о модели с объёмом 1.5 то используется следующее расположение:

1. Под приборной доской на креплении руля находится первый вывод.


1. Второй расположен на корпусе отопительного двигателя с левой стороны.

Чтобы знать, где находится масса ЭБУ на моделях, где используется двигатель на 1.6 л, нужно запомнить следующее:

1. Если заглянуть внутрь панели приборов, то в левой части можно увидеть первый вывод. Он находится выше блока реле/предохранителей.

Масса внутри приборной панели

1. Второй расположен над левым экраном центральной консоли приборов. Он находится на приварной шпильке.

Масса ничем не защищена от загрязнения или ржавчины. Её необходимо регулярно осматривать, при необходимости очищать и подтягивать гайку.

Отсутствие массы на двигателе

Если нет массы на двигателе, необходимо проверить качество всех контактов электрической системы идущих непосредственно с корпуса двигателя.

Либо необходимо проверить состояние шпильки, т.к. завод изготовитель данный вид оборудования ни каким образом не подвергает обработке помимо окраски, поэтому они часто подвержены появлению окислений или коррозии. В результате эксплуатации некачественных деталей происходит посадка напряжения в системе, что сопровождается отсутствием массы на двигателе, в результате происходят проблемы в работе машины.
