Таходатчик стиральной машины: описание, фото, видео и таблица

Таходатчик от стиральной машины представляет собой небольшое электромагнитное устройство, устанавливаемое на вал электродвигателя с ременным приводом или непосредственно на двигателе с прямым приводом. Его еще называют тахогенератором или датчиком холла. В зависимости от модели стиральной машины, такие устройства могут иметь некоторые конструктивные отличия. Все они предназначены — для регулирования оборотов вала электродвигателя в стиральной машине.

Что такое таходатчик и для чего он нужен

Скорость и направление вращения электродвигателя являются одними из важнейших параметров, обеспечивающих работу стиральной машинки на различных программах стирки и отжима. Таходатчики призваны снимать данные вращения электрических приводов, и в виде электрических сигналов передавать их на управляющую плату. Таходатчиками оснащаются стиральные машины как с ременным, так и прямым приводом.

Принцип работы тахогенератора (датчика хола) стирального агрегата основан на преобразовании мгновенных значений вращения ротора двигателя в пропорциональный электросигнал. Существует два основных вида датчиков для стиральных машин: аналоговый и цифровой.

Аналоговые устройства — это мини-электромашины генераторного типа, которые по устройству можно разделить на следующие виды:

1. синхронные переменного тока;
2. асинхронные переменного тока;
3. постоянного тока.

Исправный таходатчик стиральной машины в процессе работы агрегата должен выполнять одновременно две функции:

1. Корректно снимать данные вращения двигателя.
2. Передавать полученные параметры в виде электрических сигналов на блок управления режимами работы.

Принципиальная схема работы, конструкция и места установки тахогенераторов (датчиков холла) на различных типах стиральных машин могут отличаться. При этом все они выполняют одни и те же функции.

Где находится и как заменить

Современные стиральные машины могут оснащаться коллекторными (щеточными), асинхронными (бесщеточными) и инверторными двигателями. Коллекторные и асинхронные моторы обеспечивают вращение стирального барабана посредством ременной передачи. Инверторные двигатели, которыми оснащено большинство современных моделей компании LG, обеспечивают прямой привод барабана (Direct Drive).

В первых двух случаях таходатчики устанавливаются на вал двигателя в задней части его корпуса. Они представляют собой электромагнитные катушки внутри которых находится роторы с электромагнитными полюсами. В инверторных электромоторах снятие данных вращения происходит с ротора, в который встроены мощные неодимовые магниты. По этой причине таходатчики устанавливается в непосредственной близости от ротора и крепятся к корпусу машинки при помощи защелок.

Особенности устройства каждой модели стиральной машины определяют тип, внешний вид и место установки таходатчика. При этом каждый такой электро-технический элемент имеет пластиковый или металлический корпус и клеммы (разъемы) для подсоединения в электрическую схему.

Для того, чтобы заменить датчик как минимум необходимо произвести частичную разборку стиральной машины и добраться до электродвигателя. Для свободного доступа к датчику хола на машинках с ременным приводом, чаще всего требуется снятие мотора. В машинках с прямым приводом LG, чтобы снять таходатчик требуется демонтировать металлическую крышку инверторного двигателя и ротор.

Признаки поломки датчика вращения вала

В том случае, если стиральная машинка набирает воду а двигатель начинает работать с резкой сменой частоты вращения, можно с высокой долей вероятности говорить о поломке таходатчика. Большинство моделей современных стиральных машин при этом выдает код ошибки на дисплей или при помощи мигания сигнального светодиода питания. После появления кода ошибки, который для каждой модели СМ свой, обычно стиральная машина начинает сливать воду.

Кроме того признаками поломки являются:

• большая или малая скорость вращения барабана не характерная для определенного режима стирки или отжима;
• полное отсутствие вращения барабана;
• машинка на определенном моменте стирки «зависает», а двигатель не может выйти на требуемые обороты для отжима белья;
• начинается неприятный скрежет и рывки барабана вперед назад на моделях с прямым приводом;
• по завершении цикла стирки и отжима вещи остаются плохо отжатыми или мокрыми.

Выход датчиков из строя или сбои в их работе могут быть вызваны двумя основными причинами: механическими повреждениями или нарушениями в работе электрической цепи. Механические повреждения корпуса таходатчика, нарушение целостности крепления и проводов можно выявить путем внешнего осмотра. Для выявления причин неисправностей вызванных нарушением работы электрических компонентов необходимо использовать мультимметр.

Как проверить на работоспособность и какое сопротивление должно быть

В том случае, если при внешнем осмотре выясняется, что целостность корпуса датчика регулирования оборотов двигателя не нарушена, а места крепления и подсоединения проводов в порядке, следует проверить его электрические характеристики.

На многих моделях стиральных машин проверить целостность и параметры электрической схемы можно не прибегая к демонтажу электродвигателя. Для этого достаточно отсоединить провода тахогенератора от разъема и можно проверять концы клейм мультимметром.

Диагностику следует производить в несколько этапов:

На мультимметре должен быть выставлен режим замера сопротивления. При проверке большинства тахогенераторов значение исправного таходатчика находится в пределах 60 Ом.

Чтобы проверить тахогенератор на предмет выработки им электрического сигнала, мультимметр выставляется в режим измерения напряжения. При проворачивании от руки вала двигателя (барабана) исправный мультимметр должен показывать около 0,2 вольт.

Также можно проверить тахогенератор методом «прозвона» мультимметром со звуковым сигналом. Для этого проверочный прибор выставляется в режим «прозвона» и подключается к двум проводам тахогенератора. Прерывистый звуковой сигнал при проворачивании вала двигателя говорит об исправности датчика.

Таким же образом можно проверить, приходит ли сигнал от датчика на управляющую плату. Для этого мультимметр подсоединяется к соответствующим клеммам блока управления.

Частыми причинами неисправности таходатчиков, устанавливаемых на стиральных машинах LG Direct Drive становится выход из строя (перегорание) одного или нескольких элементов сопротивления, расположенных на электронной плате. Для проверки мультимметр выставляется в положение «кОм». При прикладывании щупов к первому и последнему контакту разъема датчика показания должны находится в пределах 10 кОм. Если переставить один щуп с последнего контакта на соседний сопротивление должно быть также в пределах 10 кОм. Если прибор показывает бесконечность, то датчик холла неисправен.

Как отремонтировать своими руками

Если после проведения осмотра и диагностики выясняется, что датчик имеет видимые повреждения или характеристики сопротивления не соответствуют заданным его следует заменить на новый.

Датчики холла для стиральных машин LG Direct Drive стоят в пределах 10 долларов. Относительно невысокая цена таких элементов и их плохая ремонтопригодность говорят в пользу их простой замены в случае выхода из строя. При наличии паяльника и определенных навыков можно заменить элементы сопротивления на новые с необходимым номиналом.

На коллекторных двигателях причиной неисправности датчика оборотов может стать обрыв или перегорание обмотки. Обрыв обмотки может быть следствием попадания на обмотку воды. В домашних условиях качественно произвести ремонт с перемоткой обмотки практически невозможно. Поэтому лучше такой датчик заменить.

Часто выходом из строя датчика может являться попадания угольной пыли от угольных щеток, достаточно прочистить и продуть элемент.

Процесс замены датчика холла производится в несколько основных этапов:

1. Снять электромотор. Для машинок LG Direct Drive демонтировать металлическую крышку и ротор.
2. Отсоединить провода (клеммы, разъемы) тахогенератора.
3. Ослабить и снять все элементы крепежа при помощи тонкой отвертки и снять датчик.
4. Заменить тахогенератор произведя все операции по установки в обратном порядке.

После сборки стиральной машинки необходимо убедится в работоспособности СМА (стиральной машины автомат) на основных режимах работы.

Таблица размеров и сопротивлений тахогенераторов

Приобретая новый датчик холла необходимо знать марку двигателя, габаритные размеры и сопротивление катушки. Приведем параметры некоторых из них:

Ремонт таходатчика в стиральной машине

Таходатчик является одной из важнейших деталей в системе стиральной машины, ведь он отвечает за непрерывную связь двигателя с управляющим модулем. Именно это миниатюрное устройство влияет на набираемые обороты, ускоряет и замедляет двигатель. И если вдруг автомат начинает тормозить, не останавливается вовремя, либо после окончания цикла стирки отдает насквозь мокрые вещи, то это тревожный знак, что пришло время проверить тахогенератор. Мы расскажем, как его найти, чем можно протестировать, а также, возможен ли ремонт таходатчика в стиральной машине.

Как понять, что таходатчик сломан?

Обычно таходатчик приходится проверять после того, как случаются сбои в работе стиралки. Из-за того, что без датчика Холла невозможна нормальная работа машинки, то по проблемам с контролем оборотов мотора сразу будет понятно, что тахогенератор неисправен. Во время цикла стирки важно обращать внимание на следующее:

• автомат внезапно изменяет скорость, то замедляясь, то ускоряясь, не обращая внимания на этап цикла;
• скорость раскручивания барабана превышает заданную пользователем или даже превышает максимально допустимое системой значение;
• скорость чересчур низкая, не доходит до нужных оборотов, либо барабан вообще не вращается;
• одежда после окончания стирки или не постирана вовсе, или не отжата.

Любой из пунктов сигнализирует о возможной неисправности таходатчика. Чтобы исключить случайный временный сбой машинки или выключение отжима, нужно полностью отключить стиральную машину, а через полчаса еще раз запустить стандартный цикл работы. Если проблемы повторятся, то необходимо срочно принимать меры.

Если вовремя не исправить тахогенератор, то в будущем машинка просто не будет начинать стирку, выводя на дисплей сообщение об ошибке. Более того, с неисправным датчиком Холла возможно даже перегорание электродвигателя. Поэтому не стоит откладывать проверку устройства в долгий ящик – при первых же подозрениях на неисправность начинайте диагностику своими руками.

Местонахождение датчика

Найти датчик не составит труда, так как на всех стиральных машинах LG и других марок (кроме моделей с инверторным двигателем), он находится на вращающемся вале мотора. Чтобы вытащить таходатчик, придется сначала демонтировать некоторые элементы стиралки: отсоединить заднюю панель корпуса и убрать приводной ремень.

Перед любыми ремонтными работами отключите стиральную машину от сети и перекройте воду.

Когда дойдете до мотора, ищите на вале маленькое железное кольцо – так и выглядит нужный нам таходатчик. Аккуратно снимайте весь двигатель, так как сразу отцеплять от него тахогенератор нельзя. Если нет опыта электромонтажа, то лучше не экспериментировать, а вызвать специалистов, чтобы не испортить стиральную машину еще сильнее.

Работает ли датчик?

Если получилось самостоятельно достать двигатель с датчиком, то сначала стоит сфотографировать устройство проводки, чтобы после получилось своими руками обратно подключить движок. Дальше необходимо строго следовать нашей инструкции.

• Обходим машинку со стороны задней стенки.
• Откручиваем все болты, закрепляющие мотор.
• Расшатываем двигатель по сторонам, а затем резко тянем на себя.

Будьте осторожны, движок очень тяжелый, поэтому не уроните его, чтобы не пришлось еще ремонтировать его.

• В первую очередь нужно осмотреть датчик, провода и надежность креплений. Часто бывает так, что из-за резких скачков в скорости отходят контакты и ослабевают фиксаторы. В таком случае можно просто зажать клеммы сильнее и восстановить привычный баланс.
• Если видимых повреждений нет, то не обойтись без теста, который можно провести двумя способами.

Первый вариант – это измерение Омов. Для этого нужно настроить мультиметр, ослабить проводку и приложить щупы к контактам. Если показатели будут в районе 60-70 Ом, то датчик исправен.

Второй способ – измерение силы вырабатываемого датчиком тока. Необходимо перевести тестер в режим напряжения, соединить щупы с контактами, и либо самому, либо попросить домочадцев разогнать рукой мотор. Если появится цифра около 0, 2 Вольта, то таходатчик в норме.

Ремонтировать или менять?

Главная проблема заключена в том, что датчик является деталью, которую нельзя отремонтировать, поэтому его можно только заменить. Для этого его нужно отсоединить и извлечь с места крепления. Все разъемы просто открепляются и находятся в общей колонке разъемов на моторе.

Чтобы произвести демонтаж, понадобится только обыкновенная плоская отвертка тонкого диаметра, которая найдется в любом доме. После открепления с датчика нужно снять верхнюю крышку, которая либо будет закреплена маленькими болтами, либо будет держаться на защелках.

Следом неисправную деталь меняют на новую и устанавливают в стиралку в обратном порядке по инструкции. Для простоты монтажа следует снять на фото или видео процесс демонтажа датчика, тогда подключать новый тахогенератор будет проще. В заключение монтажа, деталь и соединения необходимо проверить мультиметром, чтобы убедиться в том, что можно запускать тестовую стирку.

Таходатчик (тахогенератор, датчик Холла) в стиральной машине

Заметили, что белье плохо отжимается? Тогда время узнать, что такое тахогенератор в стиральной машине, как он работает и что делать, если он неисправен. Ведь именно его задача – определять и усиливать скорость вращения двигателя.

Прибор также называют датчиком Холла в честь изобретателя.

Принцип действия таходатчика

Датчик Холла представляет собой небольшую катушку. При вращении мотора, внутри катушки под воздействием магнита образуется напряжение, в зависимости от скорости оборотов электромотора оно меняется. Измеряя напряжение, датчик отправляет сообщение главному модулю.

Где находится таходатчик в стиральной машине? Конечно же, на валу электродвигателя – это позволяет ему эффективно выполнять заданные функции.

Диагностика неисправности таходатчика

Как простому пользователю понять, что произошла неисправность с датчиком Холла? Внешние признаки:

1. Машина резко меняет скорость вращения барабана.
2. Недостаточное количество оборотов для качественного отжима белья.
3. При стирке барабан вращается быстрее, чем положено.

Но прежде чем диагностировать поломку, нужно знать, как проверить тахогенератор в стиральной машине. Для этого придется снимать двигатель СМА, поэтому сначала исключим более вероятные неполадки:

• Посмотрите на панель управления. Найдите там клавишу отжима и проверьте, возможно, она запала, что и вызвало подобную неисправность.
• Перезагрузите стиралку. Отключите ее от сети на 15-20 минут, затем включите. Если ничего не изменилось, значит, нужна проверка тахогенератора.

Ход работы

Начнем с разборки СМ:

1. Отключите машину от сети и коммуникаций.
2. Выкрутите все саморезы по периметру задней панели.
3. Снимите ее и отставьте в сторону.
4. Теперь снимите ремень привода.
5. Потяните его на себя, одновременно прокручивая шкив.

Приступайте к демонтажу электродвигателя:

• Пометьте провода, ведущие к мотору, чтобы в дальнейшем выполнить качественное подключение.

• Открутите болты, удерживающие двигатель. Расшатывая мотор вперед-назад, достаньте из корпуса.

Теперь осмотрите датчик Холла в стиральной машине: в результате сильных вибраций его крепление могло ослабнуть, либо отошли контакты. В таком случае вам достаточно восстановить соединения и затянуть болт крепления.

Если все в порядке, нужно проверить сопротивление тахогенератора стиральной машины. Существует два способа, как это сделать:

1. Установите тестер в режим измерения сопротивления. Разожмите разъемы проводов и уберите их от контактов датчика. Приложив щупы тестера к контактам, проверьте значение сопротивления. При нормальной работоспособности сопротивление таходатчика должно быть в районе 60-70 Ом.
2. Теперь переключите тестер для измерения напряжения. Вам нужно понять: вырабатывает прибор ток или нет. Если вырабатывает, то тахогенератор исправен.
   Для проверки приложите щупы к контактам датчика, одновременно прокручивая рукой мотор. Если значения меняются (примерно 0,2 Вольта), значит, деталь работает.

Обязательно проверьте целостность проводки, поскольку сам тахогенератор редко подвергается поломкам. Возможно, причина неисправности в плате управления – в таком случае лучше обратиться в сервисный центр.

Теперь вы знаете, что такое таходатчик. Для диагностики своими руками советуем вам посмотреть видео по теме:

Как снять таходатчик с двигателя от стиральной машины

Таходатчик (тахогенератор, датчик Холла) в стиральной машине

Заметили, что белье плохо отжимается? Тогда время узнать, что такое тахогенератор в стиральной машине, как он работает и что делать, если он неисправен. Ведь именно его задача – определять и усиливать скорость вращения двигателя.

Прибор также называют датчиком Холла в честь изобретателя.

Принцип действия таходатчика

Датчик Холла представляет собой небольшую катушку. При вращении мотора, внутри катушки под воздействием магнита образуется напряжение, в зависимости от скорости оборотов электромотора оно меняется. Измеряя напряжение, датчик отправляет сообщение главному модулю.

Где находится таходатчик в стиральной машине? Конечно же, на валу электродвигателя – это позволяет ему эффективно выполнять заданные функции.

Диагностика неисправности таходатчика

Как простому пользователю понять, что произошла неисправность с датчиком Холла? Внешние признаки:

1. Машина резко меняет скорость вращения барабана.
2. Недостаточное количество оборотов для качественного отжима белья.
3. При стирке барабан вращается быстрее, чем положено.

Но прежде чем диагностировать поломку, нужно знать, как проверить тахогенератор в стиральной машине. Для этого придется снимать двигатель СМА, поэтому сначала исключим более вероятные неполадки:

• Посмотрите на панель управления. Найдите там клавишу отжима и проверьте, возможно, она запала, что и вызвало подобную неисправность.
• Перезагрузите стиралку. Отключите ее от сети на 15-20 минут, затем включите. Если ничего не изменилось, значит, нужна проверка тахогенератора.

Ход работы

Начнем с разборки СМ:

1. Отключите машину от сети и коммуникаций.
2. Выкрутите все саморезы по периметру задней панели.
3. Снимите ее и отставьте в сторону.
4. Теперь снимите ремень привода.
5. Потяните его на себя, одновременно прокручивая шкив.

Приступайте к демонтажу электродвигателя:

• Пометьте провода, ведущие к мотору, чтобы в дальнейшем выполнить качественное подключение.

• Открутите болты, удерживающие двигатель. Расшатывая мотор вперед-назад, достаньте из корпуса.

Теперь осмотрите датчик Холла в стиральной машине: в результате сильных вибраций его крепление могло ослабнуть, либо отошли контакты. В таком случае вам достаточно восстановить соединения и затянуть болт крепления.

Если все в порядке, нужно проверить сопротивление тахогенератора стиральной машины. Существует два способа, как это сделать:

1. Установите тестер в режим измерения сопротивления. Разожмите разъемы проводов и уберите их от контактов датчика. Приложив щупы тестера к контактам, проверьте значение сопротивления. При нормальной работоспособности сопротивление таходатчика должно быть в районе 60-70 Ом.
2. Теперь переключите тестер для измерения напряжения. Вам нужно понять: вырабатывает прибор ток или нет. Если вырабатывает, то тахогенератор исправен.
   Для проверки приложите щупы к контактам датчика, одновременно прокручивая рукой мотор. Если значения меняются (примерно 0,2 Вольта), значит, деталь работает.

Обязательно проверьте целостность проводки, поскольку сам тахогенератор редко подвергается поломкам. Возможно, причина неисправности в плате управления – в таком случае лучше обратиться в сервисный центр.

Теперь вы знаете, что такое таходатчик. Для диагностики своими руками советуем вам посмотреть видео по теме:

Замена таходатчика на стиральной машинке LG

Друзья всем привет!

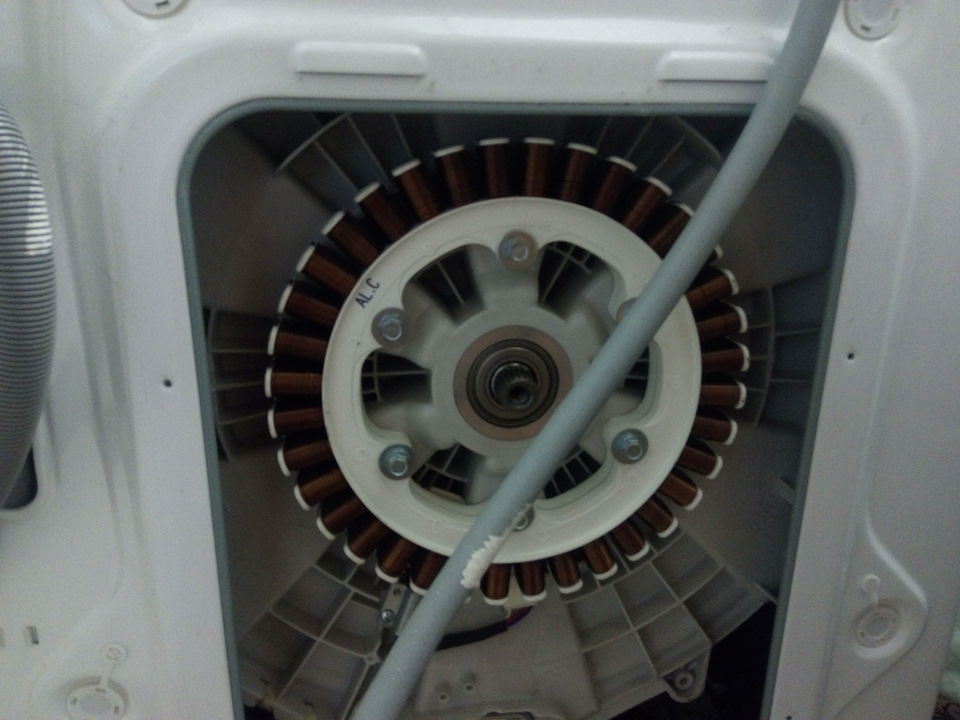

Сломалась стиральная машинка LG с прямым приводом, а именно перестал крутится барабан(во всех режимах), позвонил по телефону который был указан на стиралки, т.к. гарантия на мотор 10 лет, а прошло 9, со дня покупки, по телефону предложили привести машинку в сервисный центр или вызвать мастера на дом(платно).

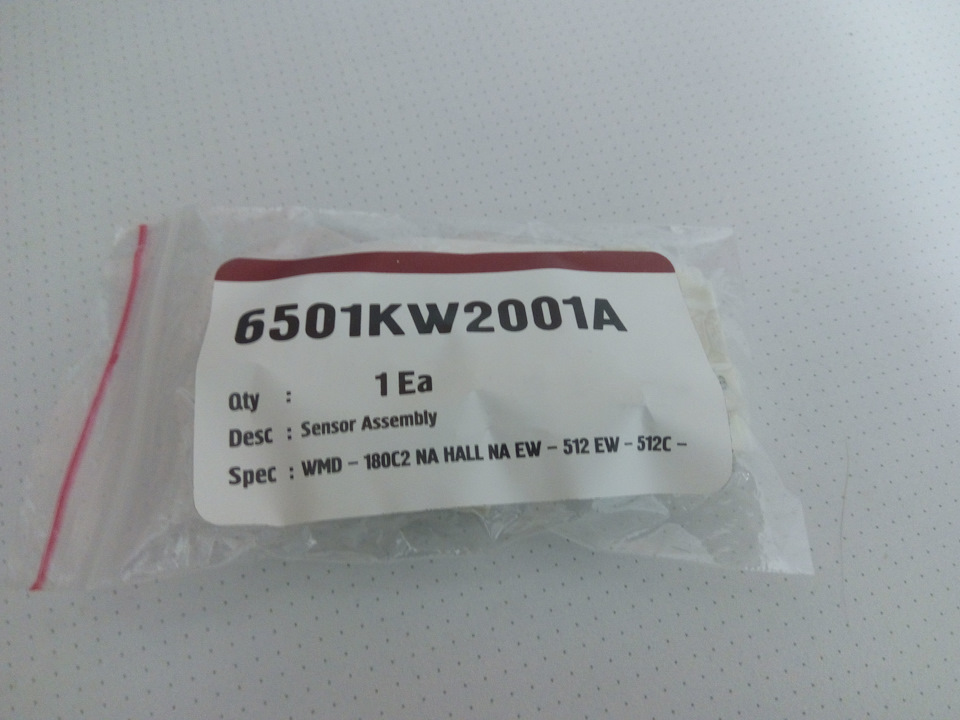

После этого я "покурив" интернет, понял что скорей всего вышел из строя датчик холла, который я и купил(950 руб.) поехав с работы.
Замена датчика заняла около 30 минут!

Подробней на видео

Комментарии 26

Где можно заказать запчасти для стиральной машины (у меня точно такая же)?
Треснула плата панели управления при транспортировке.

Я искал через "Яндекс" с адресом(самовывоза) по ближе к работе!

Старый можно было расковырять от герметика и починить

Бред!) не умеет она все говорить, проверено!)

На вкус и цвет все фломастеры разные. У меня стоит видно та, что умеет. Может и не все, но умеет.

Ойли!) какая умная ну ну, , , я как человек знающий технику LG мне даже немного улыбнуло ��

Вчера тоже себе сделал стиральную машинку. забился как оказался насос. А жена уж собралась нлвую машинку в кредит брать. в насосе что то скрежетало и воду он сливал каплями. а звук стоял как будто там электричество коротило. я крышку насоса покрутил немного вроде вода побольше пошла. но все равно струйкой. и скрежет все сильнее .пожурчит минут 5 и все отключается 3 лампочки моргают. но потом немного пробили и вода лучше стала сливаться. это дало возможность полностью выкрутить пробку. там оказалось какаято щебенка вместе с песком.（дети в песке играют）. и указательный знак от набора детского лего.
получается я тоже рекламу делаю.
�� ипать я супермастер.

Таходатчик стиральной машины: описание, фото, видео и таблица

Таходатчик от стиральной машины представляет собой небольшое электромагнитное устройство, устанавливаемое на вал электродвигателя с ременным приводом или непосредственно на двигателе с прямым приводом. Его еще называют тахогенератором или датчиком холла. В зависимости от модели стиральной машины, такие устройства могут иметь некоторые конструктивные отличия. Все они предназначены — для регулирования оборотов вала электродвигателя в стиральной машине.

Что такое таходатчик и для чего он нужен

Скорость и направление вращения электродвигателя являются одними из важнейших параметров, обеспечивающих работу стиральной машинки на различных программах стирки и отжима. Таходатчики призваны снимать данные вращения электрических приводов, и в виде электрических сигналов передавать их на управляющую плату. Таходатчиками оснащаются стиральные машины как с ременным, так и прямым приводом.

Принцип работы тахогенератора (датчика хола) стирального агрегата основан на преобразовании мгновенных значений вращения ротора двигателя в пропорциональный электросигнал. Существует два основных вида датчиков для стиральных машин: аналоговый и цифровой.

Аналоговые устройства — это мини-электромашины генераторного типа, которые по устройству можно разделить на следующие виды:

1. синхронные переменного тока;
2. асинхронные переменного тока;
3. постоянного тока.

Исправный таходатчик стиральной машины в процессе работы агрегата должен выполнять одновременно две функции:

1. Корректно снимать данные вращения двигателя.
2. Передавать полученные параметры в виде электрических сигналов на блок управления режимами работы.

Принципиальная схема работы, конструкция и места установки тахогенераторов (датчиков холла) на различных типах стиральных машин могут отличаться. При этом все они выполняют одни и те же функции.

Где находится и как заменить

Современные стиральные машины могут оснащаться коллекторными (щеточными), асинхронными (бесщеточными) и инверторными двигателями. Коллекторные и асинхронные моторы обеспечивают вращение стирального барабана посредством ременной передачи. Инверторные двигатели, которыми оснащено большинство современных моделей компании LG, обеспечивают прямой привод барабана (Direct Drive).

В первых двух случаях таходатчики устанавливаются на вал двигателя в задней части его корпуса. Они представляют собой электромагнитные катушки внутри которых находится роторы с электромагнитными полюсами. В инверторных электромоторах снятие данных вращения происходит с ротора, в который встроены мощные неодимовые магниты. По этой причине таходатчики устанавливается в непосредственной близости от ротора и крепятся к корпусу машинки при помощи защелок.

Особенности устройства каждой модели стиральной машины определяют тип, внешний вид и место установки таходатчика. При этом каждый такой электро-технический элемент имеет пластиковый или металлический корпус и клеммы (разъемы) для подсоединения в электрическую схему.

Для того, чтобы заменить датчик как минимум необходимо произвести частичную разборку стиральной машины и добраться до электродвигателя. Для свободного доступа к датчику хола на машинках с ременным приводом, чаще всего требуется снятие мотора. В машинках с прямым приводом LG, чтобы снять таходатчик требуется демонтировать металлическую крышку инверторного двигателя и ротор.

Признаки поломки датчика вращения вала

В том случае, если стиральная машинка набирает воду а двигатель начинает работать с резкой сменой частоты вращения, можно с высокой долей вероятности говорить о поломке таходатчика. Большинство моделей современных стиральных машин при этом выдает код ошибки на дисплей или при помощи мигания сигнального светодиода питания. После появления кода ошибки, который для каждой модели СМ свой, обычно стиральная машина начинает сливать воду.

Кроме того признаками поломки являются:

• большая или малая скорость вращения барабана не характерная для определенного режима стирки или отжима;
• полное отсутствие вращения барабана;
• машинка на определенном моменте стирки «зависает», а двигатель не может выйти на требуемые обороты для отжима белья;
• начинается неприятный скрежет и рывки барабана вперед назад на моделях с прямым приводом;
• по завершении цикла стирки и отжима вещи остаются плохо отжатыми или мокрыми.

Выход датчиков из строя или сбои в их работе могут быть вызваны двумя основными причинами: механическими повреждениями или нарушениями в работе электрической цепи. Механические повреждения корпуса таходатчика, нарушение целостности крепления и проводов можно выявить путем внешнего осмотра. Для выявления причин неисправностей вызванных нарушением работы электрических компонентов необходимо использовать мультимметр.

Как проверить на работоспособность и какое сопротивление должно быть

В том случае, если при внешнем осмотре выясняется, что целостность корпуса датчика регулирования оборотов двигателя не нарушена, а места крепления и подсоединения проводов в порядке, следует проверить его электрические характеристики.

На многих моделях стиральных машин проверить целостность и параметры электрической схемы можно не прибегая к демонтажу электродвигателя. Для этого достаточно отсоединить провода тахогенератора от разъема и можно проверять концы клейм мультимметром.

Диагностику следует производить в несколько этапов:

На мультимметре должен быть выставлен режим замера сопротивления. При проверке большинства тахогенераторов значение исправного таходатчика находится в пределах 60 Ом.

Чтобы проверить тахогенератор на предмет выработки им электрического сигнала, мультимметр выставляется в режим измерения напряжения. При проворачивании от руки вала двигателя (барабана) исправный мультимметр должен показывать около 0,2 вольт.

Также можно проверить тахогенератор методом «прозвона» мультимметром со звуковым сигналом. Для этого проверочный прибор выставляется в режим «прозвона» и подключается к двум проводам тахогенератора. Прерывистый звуковой сигнал при проворачивании вала двигателя говорит об исправности датчика.

Таким же образом можно проверить, приходит ли сигнал от датчика на управляющую плату. Для этого мультимметр подсоединяется к соответствующим клеммам блока управления.

Частыми причинами неисправности таходатчиков, устанавливаемых на стиральных машинах LG Direct Drive становится выход из строя (перегорание) одного или нескольких элементов сопротивления, расположенных на электронной плате. Для проверки мультимметр выставляется в положение «кОм». При прикладывании щупов к первому и последнему контакту разъема датчика показания должны находится в пределах 10 кОм. Если переставить один щуп с последнего контакта на соседний сопротивление должно быть также в пределах 10 кОм. Если прибор показывает бесконечность, то датчик холла неисправен.

Как отремонтировать своими руками

Если после проведения осмотра и диагностики выясняется, что датчик имеет видимые повреждения или характеристики сопротивления не соответствуют заданным его следует заменить на новый.

Датчики холла для стиральных машин LG Direct Drive стоят в пределах 10 долларов. Относительно невысокая цена таких элементов и их плохая ремонтопригодность говорят в пользу их простой замены в случае выхода из строя. При наличии паяльника и определенных навыков можно заменить элементы сопротивления на новые с необходимым номиналом.

На коллекторных двигателях причиной неисправности датчика оборотов может стать обрыв или перегорание обмотки. Обрыв обмотки может быть следствием попадания на обмотку воды. В домашних условиях качественно произвести ремонт с перемоткой обмотки практически невозможно. Поэтому лучше такой датчик заменить.

Часто выходом из строя датчика может являться попадания угольной пыли от угольных щеток, достаточно прочистить и продуть элемент.

Процесс замены датчика холла производится в несколько основных этапов:

1. Снять электромотор. Для машинок LG Direct Drive демонтировать металлическую крышку и ротор.
2. Отсоединить провода (клеммы, разъемы) тахогенератора.
3. Ослабить и снять все элементы крепежа при помощи тонкой отвертки и снять датчик.
4. Заменить тахогенератор произведя все операции по установки в обратном порядке.

После сборки стиральной машинки необходимо убедится в работоспособности СМА (стиральной машины автомат) на основных режимах работы.

Таблица размеров и сопротивлений тахогенераторов

Приобретая новый датчик холла необходимо знать марку двигателя, габаритные размеры и сопротивление катушки. Приведем параметры некоторых из них:

Как снять таходатчик?

СМА LG-F8068LD таходатчик 6501kw2001a
Возврат машинки через 3 месяца эксплуатации после замены подшипников и сальника, в плату.

Как снять магнит тахогенератора?, СМА Whirlpool AWE6377, как снять магнит?
С.М.А. Вирпул AWE6377 859363710070 34071003710. Подскажите как снять магнит тахогенератора. .

Как application корректно снять самому себя как процесс?
Есть ли какие подводные камни? Нигде ничего не останется? а если снимать процессы приложения -.

Как снять информацию с SSD после того, как в FusionDrave накрылся HDD
Добрый день! Возможно кто ответит на мои вопросы. У меня iMac27 (late 2013), OS Catalina, Fusion.
