Куда указывает стрелка на поршне бензопилы
Сердцем любой бензопилы является двигатель внутреннего сгорания, приводящий в движение рабочий элемент – пилящую цепь. В процессе эксплуатации садового инструмента возникает необходимость разборки двигателя. Это может быть плановое техническое обслуживание, чистка от нагара и копоти, устранение неисправностей или замена узлов. Если для этого вы отнесёте бензопилу в сервисный центр, то вопросов у вас не возникнет. Однако при самостоятельном обслуживании бензинового двигателя садового инструмента часто возникает вопрос: как правильно установить обратно поршни и куда указывает стрелка на них.
Что такое поршень в двигателе внутреннего сгорания
Поршень – это элемент поршневого двигателя внутреннего сгорания, предназначенный для преобразования энергии изменения давления сжатого газа в цилиндре в энергию поступательного движения. Далее происходит преобразование в энергию вращательного движения с помощью коленчатого вала и шатунов.
При разборке мотора бензопилы в обязательном порядке запоминайте или ставьте метки, как вы извлекали поршни из цилиндров. На поверхности головок поршневых колец обычно указана важная информация, которую можно увидеть, удалив нагар копоти.

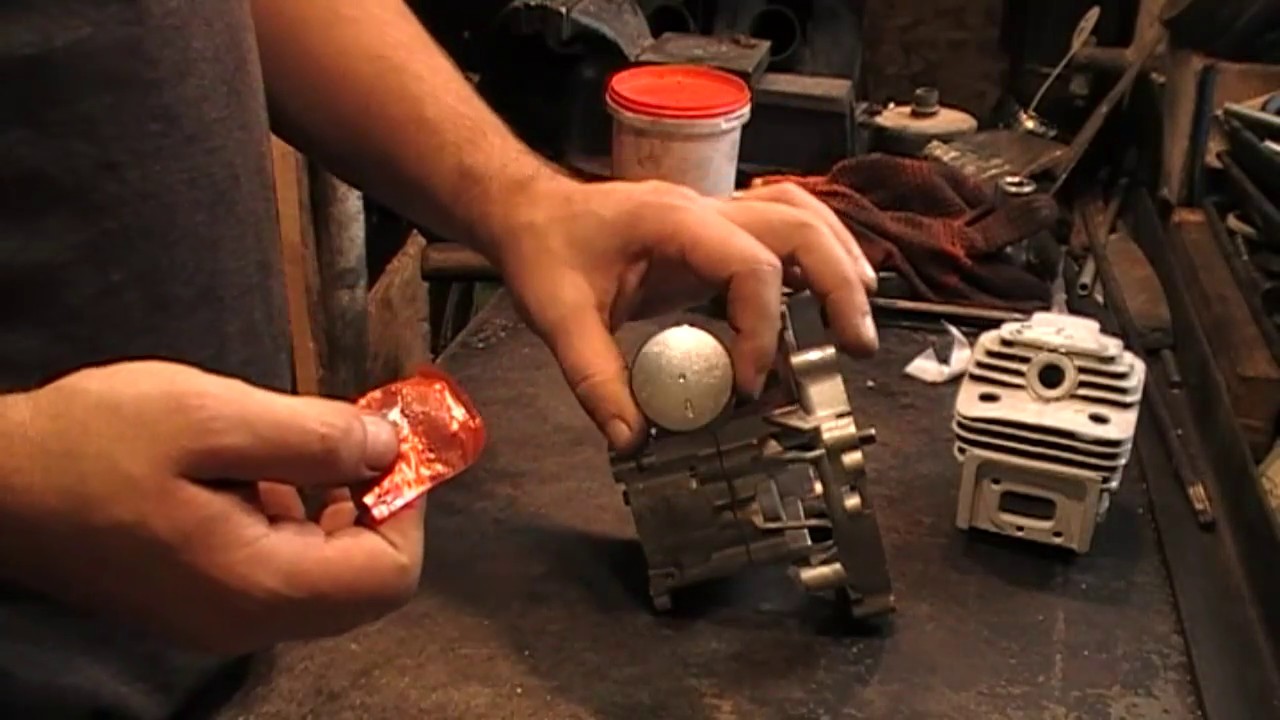

Куда указывает стрелка на поршне
Из-за того что поршни имеют правильную цилиндрическую форму, после извлечения многие неопытные мастера путаются, как их правильно вернуть на место.
- Запомните главное правило: стрелка на поршне бензопилы смотрит по направлению выхлопа в сторону выхлопного отверстия цилиндра.
Поршни в цилиндрах в современных двигателях внутреннего сгорания имеют очень строгую позицию, поэтому стрелочка всегда указывает направление, куда двигаются выхлопные газы. Если у вас всё равно возникают вопросы, у садового инструмента есть инструкция по эксплуатации. Даже если она на английском языке, то перевести её не составит труда.
К чему может привести неверная установка поршня
Неверная установка поршневого кольца в двигателе бензопилы приведёт к тому, что он будет работать натужно и с перебоями, может глохнуть. В конце концов, в лучшем случае, поршень или цилиндр будет повреждён. В худшем случае, сам двигатель выйдет из строя и потребует дорогостоящего ремонта.
Если у вашей бензопилы возникла необходимость в ремонте или обслуживании, несите сразу в специализированный сервисный центр. Лучше заплатить специалисту, чем покупать новый садовый инструмент.
Сборка ДВС, поршни и шатуны как ставятся. Ответ в конце
Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер детали 1 на шатуне был обращен в противоположную сторону от прилива 2 на бобышке поршня. Затем вставьте поршневой палец.
это одна мурзилка
Поршень на шатун устанавливается так, чтобы стрелка на днище поршня была направлена в противоположную сторону от номера детали, отлитого на шатуне. Если на нижней головке шатуна есть отверстие для выхода масла, стрелка на поршне должна быть направлена в сторону этого отверстия.
а это другая мурзилка
не, ну вы чего, издеваетесь :)))
по первому варианту стрелки смотрят в одну сторону, второй противоречит первому…
В технологической инструкции про это вообще ни слова…
Это вот то что собрано у меня
Так как правильно то?
Обновление записи от 25.01.2023
Здесь напишу чтобы тем у кого возникнет данный вопрос (а он по любому возникнет ��) не читать кучу комментариев и т.п. и да пригодится в любом случае — как же все таки правильно?
Для начала сфоткал свои поршни с шатунами собранные по мурзилке вариант 1, тут конечно сразу скажу что вариант 2 оказался правильным, однако есть ОГРОМНОЕ НО — номера детали отлитые на шатуне могут быть с разных сторон! ��
Разворачиваем поршень так чтобы эта стрелка смотрела в лицо — ЗАМКИ НА ШАТУНЕ ДОЛЖНЫ БЫТЬ СПРАВА это передняя часть шатуна, устанавливается к радиатору, переду машины
P.S> ну а что мы видим у меня ����
Стрелка на себя
Замки слева… опс…
и так на всех четырех… Хорошо что это 10-шная поршневая и разбирается-собирается все "на коленке"
P.P.S.
Кстати теперь уже когда знаешь если обратить внимание на первый вариант то можно заметить
отлив 2 находится на поршне со стороны маховика, соответственно замки вкладышей здесь также в итоге получаются справа
Куда смотрит стрелка на поршне? Практическое руководство
Привет! Я — Дмитрий Ермохин, опытный автомеханик и специалист по автомобилям. Сегодня я расскажу тебе о том, куда смотрит стрелка на поршне и как это важно для работы двигателя.
Значение стрелки на поршне
Стрелка на поршне – это метка, которая указывает положение поршня в цилиндре двигателя. Она служит для контроля фаз газораспределения и подготовки двигателя к запуску.
Обычно стрелка на поршне представляет собой отметку на боковой поверхности поршня или на задней стенке цилиндра. Она может быть выполнена в виде выступа, надреза или окрашенной полосы. Стрелка обрабатывается специальными красками, чтобы она была четко видна при осмотре поршня.
Куда смотрит стрелка на поршне
Стрелка на поршне обычно смотрит в сторону передней части двигателя, где располагается система распределения и зажигания. Это означает, что стрелка должна быть направлена вниз (к картеру двигателя) во время установки поршня в цилиндр. Такое положение стрелки называется «верх стрелки».
Важно понимать, что положение стрелки на поршне зависит от типа двигателя. Например, для двигателей с распределенным впрыском топлива (injected) верх стрелки находится ближе к промежуточной части цилиндра, а для двигателей с карбюратором — ближе к передней части цилиндра.
Запуск двигателя и контроль цилиндров
Правильное положение стрелки на поршне — это одно из условий для правильной работы двигателя. Во время запуска, стрелка должна находиться в верхнем положении, чтобы головка блока цилиндров и корпус распределительного вала находились в правильном положении относительно поршней.
Также, стрелка на поршне позволяет контролировать работу отдельных цилиндров двигателя. При проведении диагностики и настройки двигателя, механики используют стрелки на поршнях, чтобы определить положение поршней в цилиндрах и выявить возможные проблемы во время работы двигателя.
Заключение
Стрелка на поршне является важной деталью двигателя, которая позволяет контролировать работу газораспределения и подготовки двигателя к запуску. Корректное положение стрелки обеспечивает правильную работу двигателя и предотвращает возможные проблемы.
Если ты хочешь узнать больше об автомобилях или нуждаешься в помощи, обращайся! Я всегда готов поделиться своими знаниями и помочь в решении проблем с автомобилем.
Стрелка на поршне
Ребят простите за глупый вопрос.хочу уточнить стреку на поршне направлясь в сторону выпуска?
сам ответил на свой вопрос,именно туда
Я прото уточнил, не каждый год поршня меняю.лучше переспросить чем потом мучаться!
По мануалу, в сторону центрифуги. А то вдруг кто-то не знает де у него выхлоп .
а если стрелки на поршях нету!двиг урал 650,поршня хз чье производство куплены в мото-вело за 250 руб пара))) размерность Д, на дне прошня только два углубления под клапана и буковка Д,пробывал вставлять в шатуны непонятно куда именно смещен поршень вверх или вниз от оси пальца.что делать?!
Это значит, что ты зря выбросил 250 р. Это явный фальшак, отлитый криворуким гастарбайтером в ближайшем подвале. Не удивляйся потом, если эти «поршни» развалятся через 5 км. Лучше используй их под пепельницу.
Чёт видно я отстал от жизни. На этих поршнях под кольца компрессионные стопора чтоли стоят? Типа как на юпитерах? На кой хрен? О_о.
Никаих стопоров там нет. Есть смещение оси поршневого пальца относительно плоскости симметрии поршня. Все это сделано с целью уменьшения нагрузок на верхнюю головку шатуна при перекладке.
