Как снять зеркальный элемент на Шкоде Октавии А7: пошаговая инструкция
Зеркала на автомобиле являются важным элементом, обеспечивающим безопасность во время движения. В случае повреждения зеркального элемента на вашем автомобиле Шкода Октавия А7, его необходимо заменить. В этой статье я расскажу, как правильно снять зеркальный элемент Шкода Октавия А7.
Подготовка к замене
Прежде чем приступить к замене зеркального элемента, убедитесь, что у вас есть все необходимые инструменты. Для этой задачи вам потребуется:
- Отвертка
- Ключ для откручивания болтов
- Набор инструментов для снятия обшивки двери, если требуется
Также убедитесь, что у вас есть новый зеркальный элемент, который соответствует модели Шкода Октавия А7.
Снятие зеркального элемента
Для начала, вам необходимо открыть дверь автомобиля и аккуратно снять пластиковую обшивку, если она преграждает доступ к зеркальному элементу. Используйте соответствующие инструменты для этой задачи. Обычно пластиковая обшивка прикреплена специальными клипсами или болтами.
После снятия обшивки, обратите внимание на крепления зеркального элемента. Они обычно закреплены болтами внутри двери автомобиля. Используйте ключ для отвертки, чтобы открутить эти болты. Придерживайте зеркало одной рукой, чтобы оно не упало, когда болты будут откручены полностью.
Когда болты откручены, аккуратно снимите старый зеркальный элемент с автомобиля. Обратите внимание на кабель, который подключен к зеркалу. Отсоедините его, аккуратно выдернув разъем. Не пытайтесь снять зеркальный элемент слишком резко, чтобы не повредить кабель или разъем.
Установка нового зеркального элемента
После снятия старого зеркального элемента, приступите к установке нового. Вставьте разъем кабеля в соответствующий разъем в новом зеркале. Убедитесь, что разъем надежно зафиксирован.
Затем аккуратно установите новый зеркальный элемент на место, придерживая его одной рукой. Закрепите его болтами, используя ключ для отвертки. Убедитесь, что болты плотно закручены, чтобы избежать люфта в зеркале, который может повлиять на ваше обзорность во время езды. При этом будьте осторожны и не перетягивайте болты, чтобы не повредить зеркало или крепления.
После закрепления нового зеркального элемента, проверьте его работу. Убедитесь, что он правильно регулируется и отражает изображение в заднем вида. Если есть необходимость, отрегулируйте зеркало с помощью специальных панелей управления в вашем автомобиле.
Теперь, когда вы знаете, как правильно снять и заменить зеркальный элемент на Шкоде Октавии А7, вы можете выполнить эту задачу самостоятельно без посещения автосервиса. Помните, что технические работы на автомобиле требуют осторожности и аккуратности, поэтому следуйте инструкциям и не стесняйтесь обратиться за помощью, если сомневаетесь.
Как снять зеркальный элемент шкода октавия а7
#15 Полная разборка бокового зеркала заднего вида Skoda Octavia A7 Mk3
Всем привет!
Решил написать данный пост в связи с тем, что много информации о неполной разборке зеркала, а вот о полной для Octavia A7 совсем нет.
Началось с того, что перестало складываться водительское зеркало. Причем сначала это происходило через раз, ну а затем и вовсе перестало складываться.
Надеюсь этот пост будет полезен.
Ну в общем поехали =)
1. Снимаем накладку дверной ручки (поддеваем и тянем на себя, она держится на 3 клипсах)
2. Затем снимаем блок кнопок стеклоподъемников (поддеваем со стороны ближней к салону и вытаскиваем вверх)
3. Джойстик регулировки снимать не надо. Просто выщелкиваем из него разъем и на этом все.
4. Выкручиваем 2 винта, которые держат дверную карту
5. Ключом на 10 поворачиваем на 90 градусов пластиковый фиксатор, чтобы он по форме совпал с отверстием дверной карты
Отщелкиваем всю дверную карту по кругу, но не снимаем, она остается висеть на верхней части возле стекла
6. Изнутри выдавливам габарит двери и скидываем разъем
7. Вытаскиваем разъем диода ЦЗ
8. Тянем дверную карту наверх и полностью отсоединяем от двери. Затем снимаем тросик замка (отводим белую пластиковую защелку в сторону и вытаскиваем, потом повернув тросик на 180 градусов выводим его из дверной ручки).
9. Переходим к самому зеркалу. Складываем руками зеркало в обратную сторону для удобства работы с ним. Поворачиваем зеркальный элемент максимально влево и вниз. Просовываем пальцы в освободившийся верхний правый угол и аккуратно отщелкиваем зеркальный элемент.
10. Отсоединяем клеммы обогрева зеркала (сидят очень крепко, аккуратно расшатываем вверх-вниз и тянем)

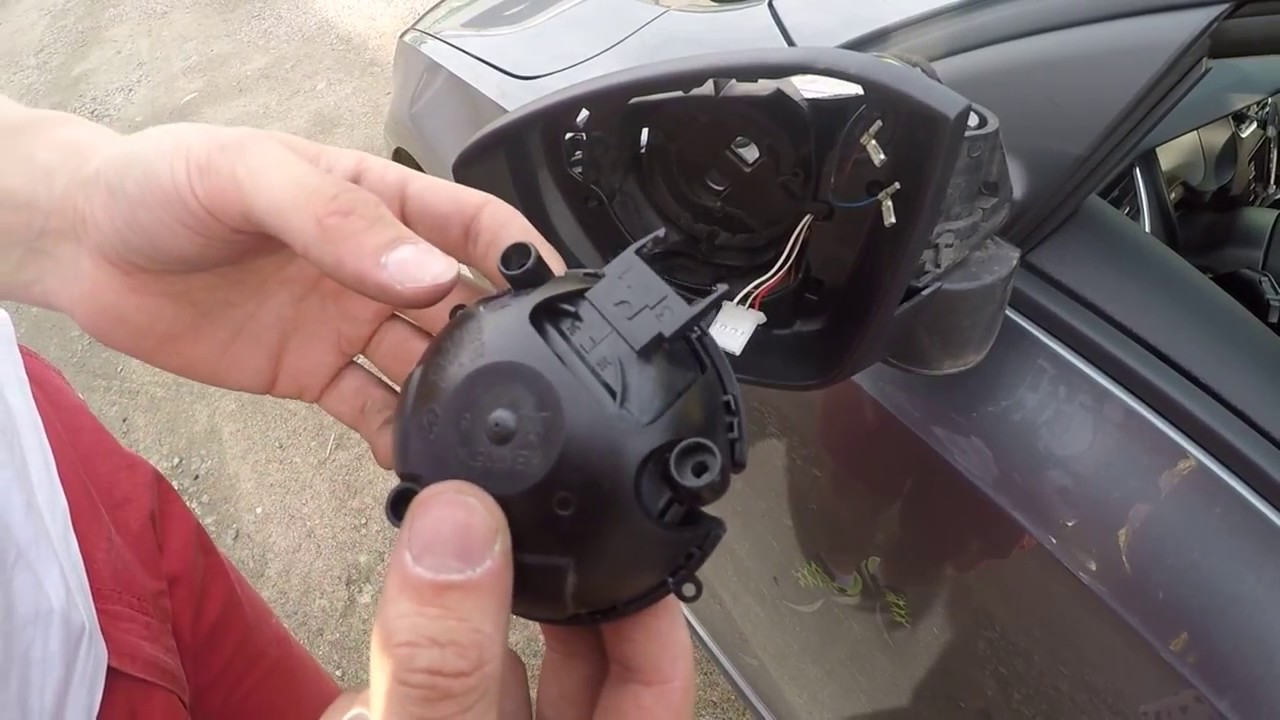

11. Откручиваем 3 винта держащие привод зеркального элемента. Скидываем с него разъем.
12. Откручиваем 2 винта соединяющие накладку с поворотником и рамку зеркала
13. Отщелкиваем 2 клипсы наружной накладки зеркала и немного отводя в сторону снимаем (там есть 3 защелка к которой нет доступа)
14. Отщелкиваем защелки. Стрелкой указал куда я заводил отвертку и надавливал на фиксатор
15. Отщелкиваем
16. Отщелкиваем и давим вниз
17. Не забываем и про эту защелку
18. Откручиваем лампочку подсветки пространства для ног (проще открутить 1 винт, чем пытаться вытащить саму лампочку)
19. Снимаем фишку с поворотника (сидит ну очень плотно, хватаемся узкогубцами за внутреннюю, куда заходит провод, и наружную часть фишки и тянем)
20. Откручиваем зеркало от двери (сплин М10)
21. Хватаемся за зеркало и выводим нижнюю часть, а затем вытаскиваем верхнюю из под резинки двери
Видим что случилось с кронштейном за 4 года…это грустно…
Очистил как смог. Кронштейн к пластику крепится 2 винтами — открутились легко, но надобности в вытаскивании кронштейна из пластика нет.
Не забываем освободить провод из под зажима.
22. Берем обычный ключ от болгарки и дорабатываем, если это необходимо. У меня была необходимость, т.к. пазы располагались так, что было не поставить ключ и он упирался в пластик.
23. Вот тут самое интересное. С чем я очень долго мучился и не мог понять как дальше разобрать. Кладем то что осталось от зеркала на ровную поверхность, желательно подстелить под него что-то дабы не пошарпать. Вставляем ключ в пазы. Надавливаем одной рукой сверху, чтобы чувствовалось как продавилась пружина и ПО ЧАСОВОЙ СТРЕЛКЕ ПОВОРАЧИВАЕМ! примерно на 30 градусов. Затем отпускаем и втулка с пружиной выпрыгивают со своего места
24. Снял заглушку, но надобности нет, кроме как почистить.
25. Для снятия поддеваем вокруг кронштейна и тянем вверх (отдельно выделил направляющие)
26. Вытаскиваем шестеренку (просто поддеваем наверх)
27. Откручиваем 3 винта и так же вынимаем моторчик механизма складывания зеркала
28. Стопор, препятствующий зеркалу поворачиваться до бесконечности. При обратной сборке желательно (не могу сказать желательно или обязательно, т.к. до конца не понял на сколько это критично) шестеренку ставить в крайнее положение к стопору, имитируя позицию открытого зеркала. Сам лично так сделал.
29. Этими отливами (4шт.) втулка крепится к кронштейну
Вот сам моторчик. Сделал на всякий случай фото. Вдруг кому-то будет полезно. Разъем с моторчика съемный, если что.
Ну собственно говоря хорошо, что все хорошо кончается, но это не про меня…
30. В итоге виновник торжества все таки оказался блок водительской двери. Фото блока в стиле НЮ прилагается
Как снять зеркальный элемент шкода октавия а7
Neil » Пт, 04 мар 2011, 14:11
Re: замена наружного зеркала
redhead » Пт, 04 мар 2011, 14:35
Re: замена наружного зеркала
vicom » Пт, 04 мар 2011, 18:19
Re: замена наружного зеркала
enot_vmf » Пт, 04 мар 2011, 19:34
Зеркало левое — прошу совета. =)
stas141730 » Пт, 19 авг 2011, 10:55
Дебил один на дороге, выехав на мою полосу, сбил мне левое зеркало заднего вида и стремительно умчался, нехороший человек. Итог: корпус зеркала сложился, т.к. удар был встречный, даже без видимых царапин/сколов; зеркальный элемент, весь в трещинах, повис на проводке. Зеркало я обратно попытался вставить и оно, о чудо!, встало на место — видимо там какие-то защёлки (дело было сегодня ночью, некогда было изучать внутр. устр-во). На всякий случай мотанул корпус двумя кольцами из изоленты, чтобы не потерять зерк. элемент. Так пока и катаюсь.
ВОПРОСЫ:
— подскажите, пожалуйста, каков каталожный номер левого зеркального элемента и где оптимально приобрести его можно (Мск)?
— И ещё, каков способ его замены (для "чайников")?
Как разобрать зеркало на Шкоде Октавии А7
Все делается достаточно просто. Потребуется отвертка torx T10, маленькая плоская отвертка и съемник(для зеркального элемента) Если сможете снять руками,то только отвертка torx. Остальные бодробности в видео.
Спасибо.Все по факту, чётко, информативно и без лишней "воды".
Всем привет. Если кто-то будет менять поворотник, придётся зеркало снимать. Поворотник крепиться дополнительно на торкс 10, который без снятия зеркала не открутить. В общем для замены поворотника: зеркало снимаете с внешней стороны. Старайтесь как можно дальше подлезть пальцами, чтобы не тянуть за край. зеркало отпрыгнет из зажимов. Чтобы снять верхний пластик отжимаете две клипсы внешнюю и верхнюю и снимаете его. Отсоединяете провода от повторителя Откручиваете внешний нижний торкс10 и снимаете нижний пластик (на двух защёлках: сзади зеркала и со стороны двери) вниз. Из него вынимаете повторитель и меняете. Дальше все в обратном порядке собираете. Будут вопросы пишите.
Как снять зеркальный элемент Шкоды Октавии А7: шаг за шагом
Приветствую! В данной статье я расскажу вам, как снять зеркальный элемент на автомобиле Шкода Октавия А7. Данный процесс может показаться сложным на первый взгляд, но с правильными инструкциями и небольшим навыком, вы можете успешно выполнить данную операцию самостоятельно. Для начала, вам понадобятся некоторые инструменты.
Необходимые инструменты
Перед тем, как приступить к снятию зеркального элемента, следует убедиться, что у вас есть следующие инструменты:
- Отвертка с плоским и крестовым жалом
- Пинцет
- Пластиковые лопатки
- Рулетка или линейка
Шаги по снятию зеркального элемента
После подготовки необходимых инструментов, можно приступать к демонтажу зеркального элемента. Для вашего удобства, я разделил процесс на несколько шагов:
Шаг 1: Отсоединение зеркала от электропроводки
Первым делом, отсоедините электропроводку зеркала. В некоторых случаях, для этого потребуется снять отделку внутри салона автомобиля или панель двери. Будьте осторожны, чтобы не повредить пластиковые элементы. Для отсоединения проводов используйте пластиковые лопатки или пинцет.
Шаг 2: Отвинчивание болтов крепления
После того как электропроводка отсоединена, можно приступить к отвинчиванию болтов, которые крепят зеркальный элемент к крылью автомобиля. Используйте отвертку с нужным жалом для этого. Будьте внимательны и не потеряйте болты, так как они могут понадобиться при установке нового зеркального элемента.
Шаг 3: Постепенное снятие зеркального элемента
После отвинчивания болтов, можно начинать постепенно снимать зеркальный элемент. Обычно он крепится на пластиковых клипсах, поэтому вам может потребоваться осторожно применить некоторую силу для его удаления. Держитесь за саму конструкцию зеркала и осторожно поднимайте его вверх.
Теперь, когда зеркальный элемент снят, вы можете произвести замену или ремонт, если необходимо. Обратите внимание на состояние крепежных элементов, чтобы в случае необходимости заменить их.
Обратная установка зеркального элемента осуществляется в обратной последовательности снятия. Перед установкой нового элемента убедитесь, что поверхность крепления и зеркало само по себе чистые, чтобы избежать появления пыли, грязи или других искажений во время движения.
Надеюсь, что данная информация была полезной для вас и поможет в выполнении операции по снятию зеркального элемента Шкода Октавия А7. Если вам все же покажется ситуация сложной, рекомендуется обратиться к квалифицированному специалисту.
#15 Полная разборка бокового зеркала заднего вида Skoda Octavia A7 Mk3
Всем привет!
Решил написать данный пост в связи с тем, что много информации о неполной разборке зеркала, а вот о полной для Octavia A7 совсем нет.
Началось с того, что перестало складываться водительское зеркало. Причем сначала это происходило через раз, ну а затем и вовсе перестало складываться.
Надеюсь этот пост будет полезен.
Ну в общем поехали =)
1. Снимаем накладку дверной ручки (поддеваем и тянем на себя, она держится на 3 клипсах)
2. Затем снимаем блок кнопок стеклоподъемников (поддеваем со стороны ближней к салону и вытаскиваем вверх)
3. Джойстик регулировки снимать не надо. Просто выщелкиваем из него разъем и на этом все.
4. Выкручиваем 2 винта, которые держат дверную карту
5. Ключом на 10 поворачиваем на 90 градусов пластиковый фиксатор, чтобы он по форме совпал с отверстием дверной карты
Отщелкиваем всю дверную карту по кругу, но не снимаем, она остается висеть на верхней части возле стекла
6. Изнутри выдавливам габарит двери и скидываем разъем
7. Вытаскиваем разъем диода ЦЗ
8. Тянем дверную карту наверх и полностью отсоединяем от двери. Затем снимаем тросик замка (отводим белую пластиковую защелку в сторону и вытаскиваем, потом повернув тросик на 180 градусов выводим его из дверной ручки).
9. Переходим к самому зеркалу. Складываем руками зеркало в обратную сторону для удобства работы с ним. Поворачиваем зеркальный элемент максимально влево и вниз. Просовываем пальцы в освободившийся верхний правый угол и аккуратно отщелкиваем зеркальный элемент.
10. Отсоединяем клеммы обогрева зеркала (сидят очень крепко, аккуратно расшатываем вверх-вниз и тянем)
11. Откручиваем 3 винта держащие привод зеркального элемента. Скидываем с него разъем.
12. Откручиваем 2 винта соединяющие накладку с поворотником и рамку зеркала
13. Отщелкиваем 2 клипсы наружной накладки зеркала и немного отводя в сторону снимаем (там есть 3 защелка к которой нет доступа)
14. Отщелкиваем защелки. Стрелкой указал куда я заводил отвертку и надавливал на фиксатор
15. Отщелкиваем
16. Отщелкиваем и давим вниз
17. Не забываем и про эту защелку
18. Откручиваем лампочку подсветки пространства для ног (проще открутить 1 винт, чем пытаться вытащить саму лампочку)
19. Снимаем фишку с поворотника (сидит ну очень плотно, хватаемся узкогубцами за внутреннюю, куда заходит провод, и наружную часть фишки и тянем)
20. Откручиваем зеркало от двери (сплин М10)
21. Хватаемся за зеркало и выводим нижнюю часть, а затем вытаскиваем верхнюю из под резинки двери
Видим что случилось с кронштейном за 4 года…это грустно…
Очистил как смог. Кронштейн к пластику крепится 2 винтами — открутились легко, но надобности в вытаскивании кронштейна из пластика нет.
Не забываем освободить провод из под зажима.
22. Берем обычный ключ от болгарки и дорабатываем, если это необходимо. У меня была необходимость, т.к. пазы располагались так, что было не поставить ключ и он упирался в пластик.
23. Вот тут самое интересное. С чем я очень долго мучился и не мог понять как дальше разобрать. Кладем то что осталось от зеркала на ровную поверхность, желательно подстелить под него что-то дабы не пошарпать. Вставляем ключ в пазы. Надавливаем одной рукой сверху, чтобы чувствовалось как продавилась пружина и ПО ЧАСОВОЙ СТРЕЛКЕ ПОВОРАЧИВАЕМ! примерно на 30 градусов. Затем отпускаем и втулка с пружиной выпрыгивают со своего места
24. Снял заглушку, но надобности нет, кроме как почистить.
25. Для снятия поддеваем вокруг кронштейна и тянем вверх (отдельно выделил направляющие)
26. Вытаскиваем шестеренку (просто поддеваем наверх)
27. Откручиваем 3 винта и так же вынимаем моторчик механизма складывания зеркала
28. Стопор, препятствующий зеркалу поворачиваться до бесконечности. При обратной сборке желательно (не могу сказать желательно или обязательно, т.к. до конца не понял на сколько это критично) шестеренку ставить в крайнее положение к стопору, имитируя позицию открытого зеркала. Сам лично так сделал.
29. Этими отливами (4шт.) втулка крепится к кронштейну
Вот сам моторчик. Сделал на всякий случай фото. Вдруг кому-то будет полезно. Разъем с моторчика съемный, если что.
Ну собственно говоря хорошо, что все хорошо кончается, но это не про меня…
30. В итоге виновник торжества все таки оказался блок водительской двери. Фото блока в стиле НЮ прилагается
