Двигатель заслонки печки.

Типичная болячка этих машин — двигатель заслонки печки. В ней их 3шутки, но ломается в основном тот что справа от "карлсона" и отвечает за переключение потока воздуха с улицы или с салона (внутренняя циркуляция).
А типичность поломки в нем проста и банальна, но все по порядку. Фото где он установлен и процесс его снятия я не делал, так как честно сказать снять я сам не смог. Он крепится всего 2мя саморезами, НО! Чтоб их открутить нужен еще один локтевой сустав помимо существующего)))) Потому что вывернуть руку нужно в трех местах))) Мне в этом помог специалист на СТО. Дальше виновник торжества у меня на руках, и потому как говорится — погнали:

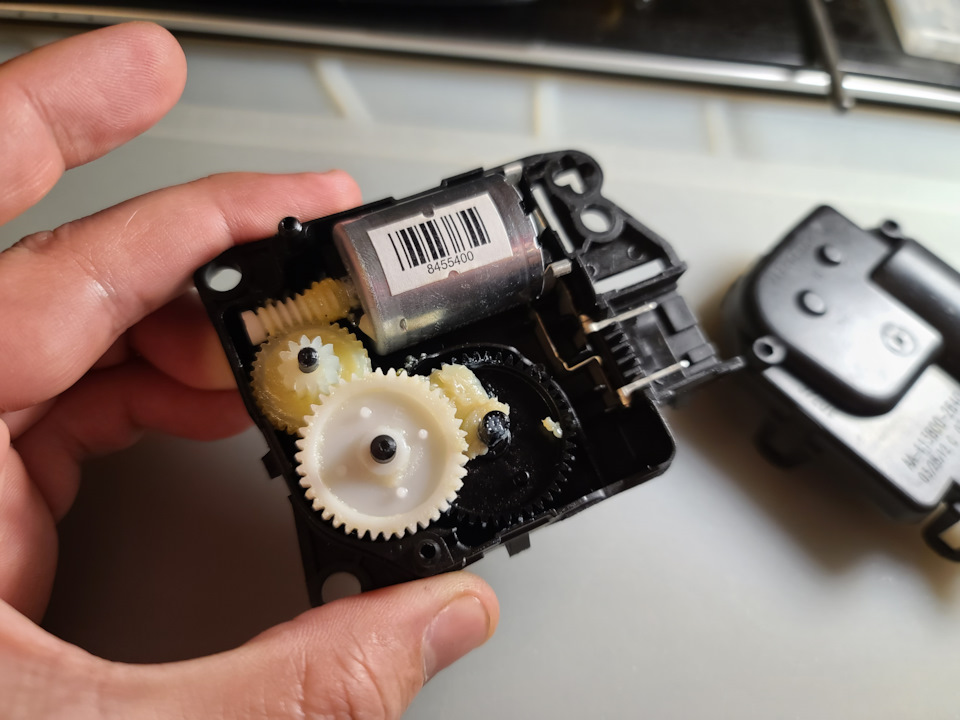

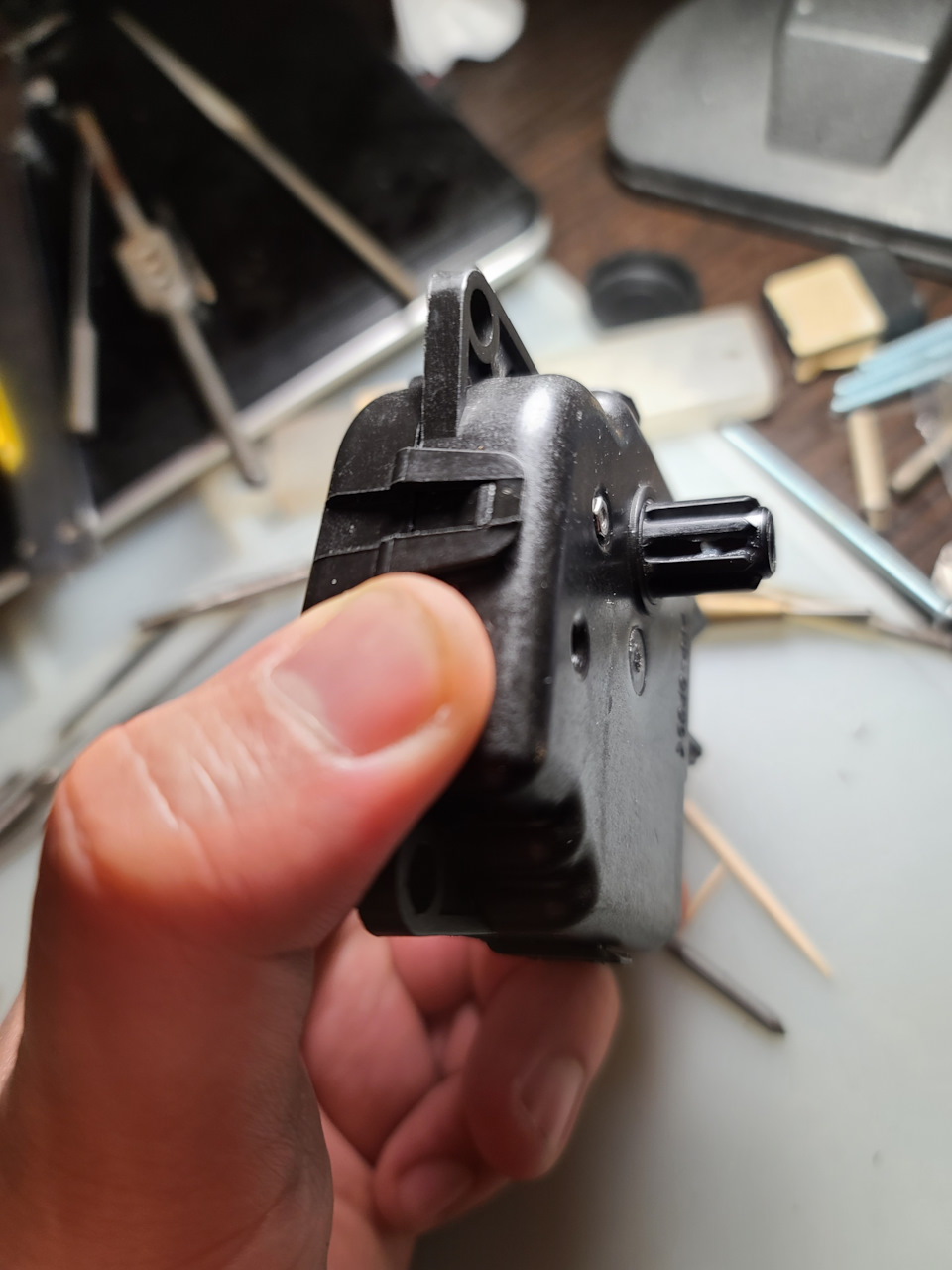

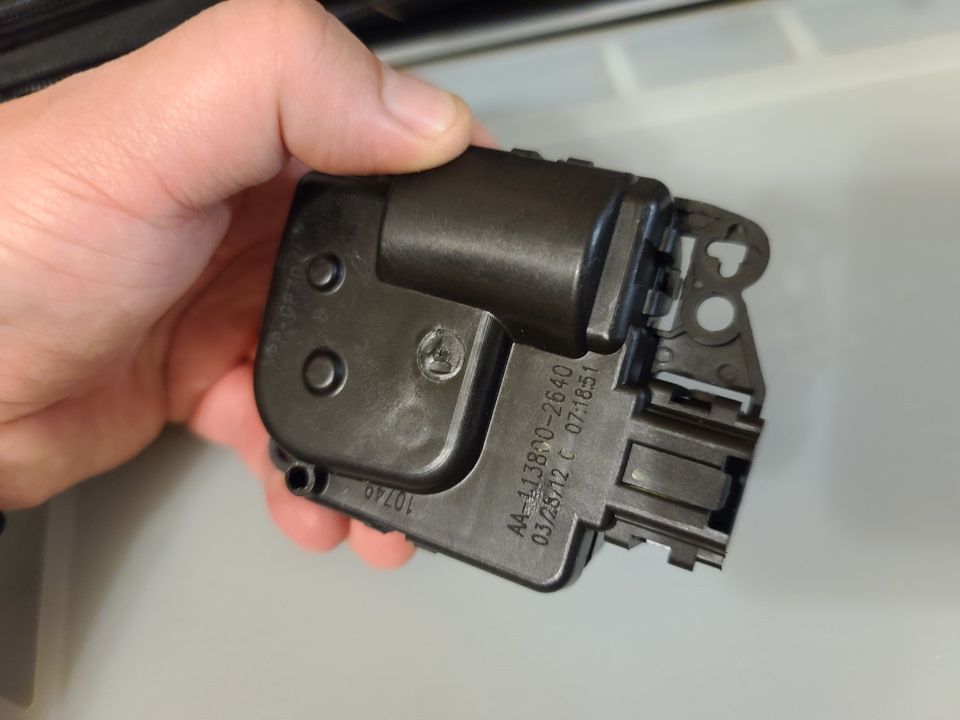

Вот так выглядит сам моторчик в сборе (ясен красен что внутри сам мотор и шестерни) Вот такой вид с другой стороны

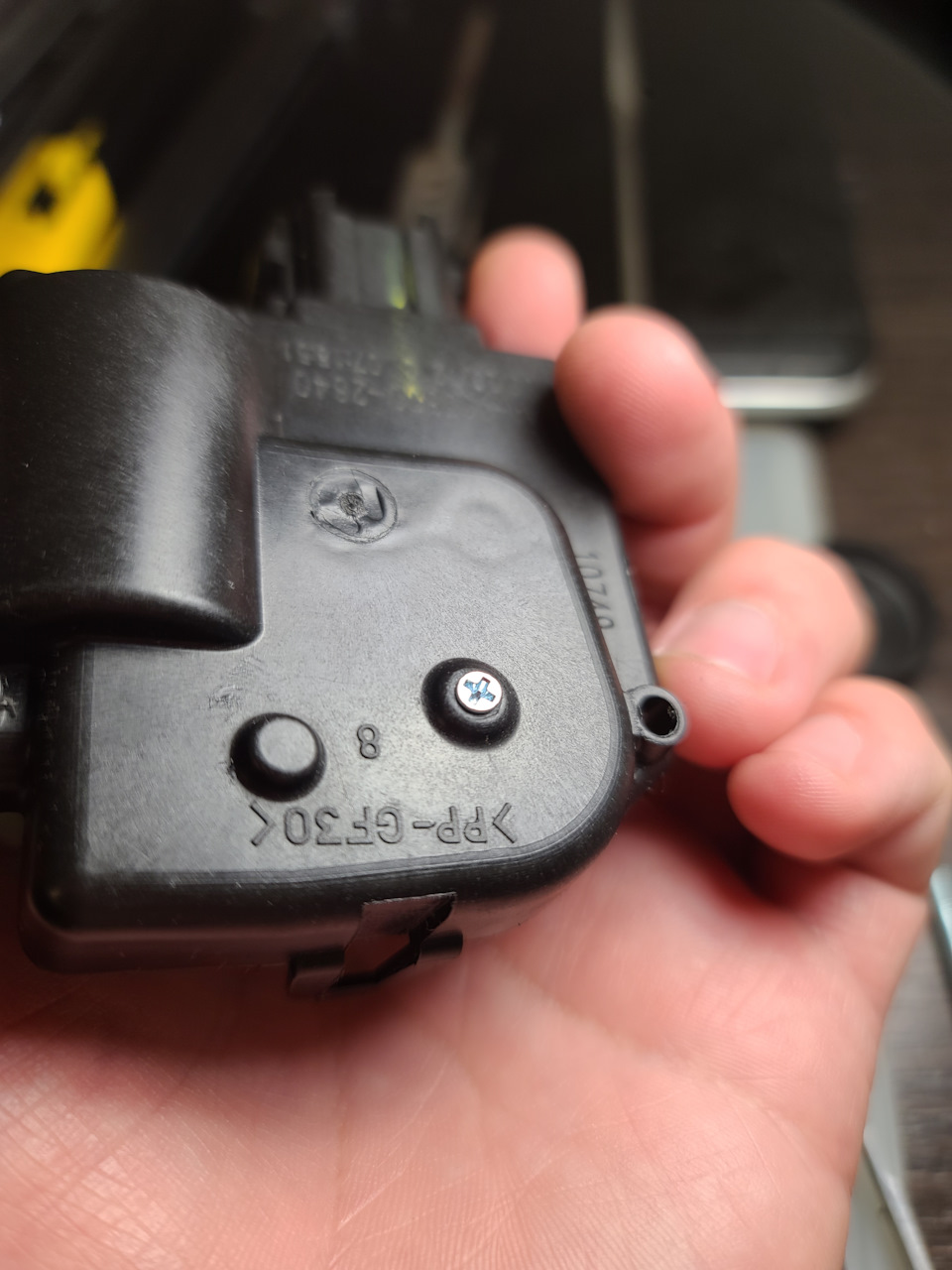

Разбирается он просто- всего несколько зацепов аккуратно отщёлкнуть чем-то типа отвёртки но острее. Я использовал самодельную приблуду. Открыв/располовинив две части корпуса, внутри нас ждет такая картина:

Как и писал раннее -моторчик да пара тройка шестеренок.

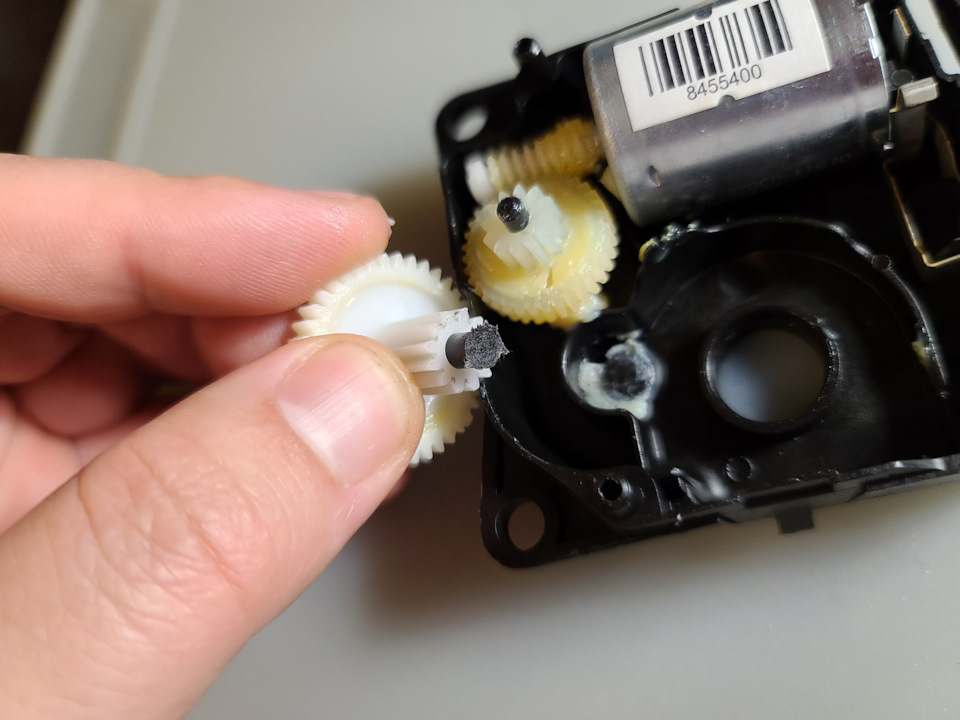

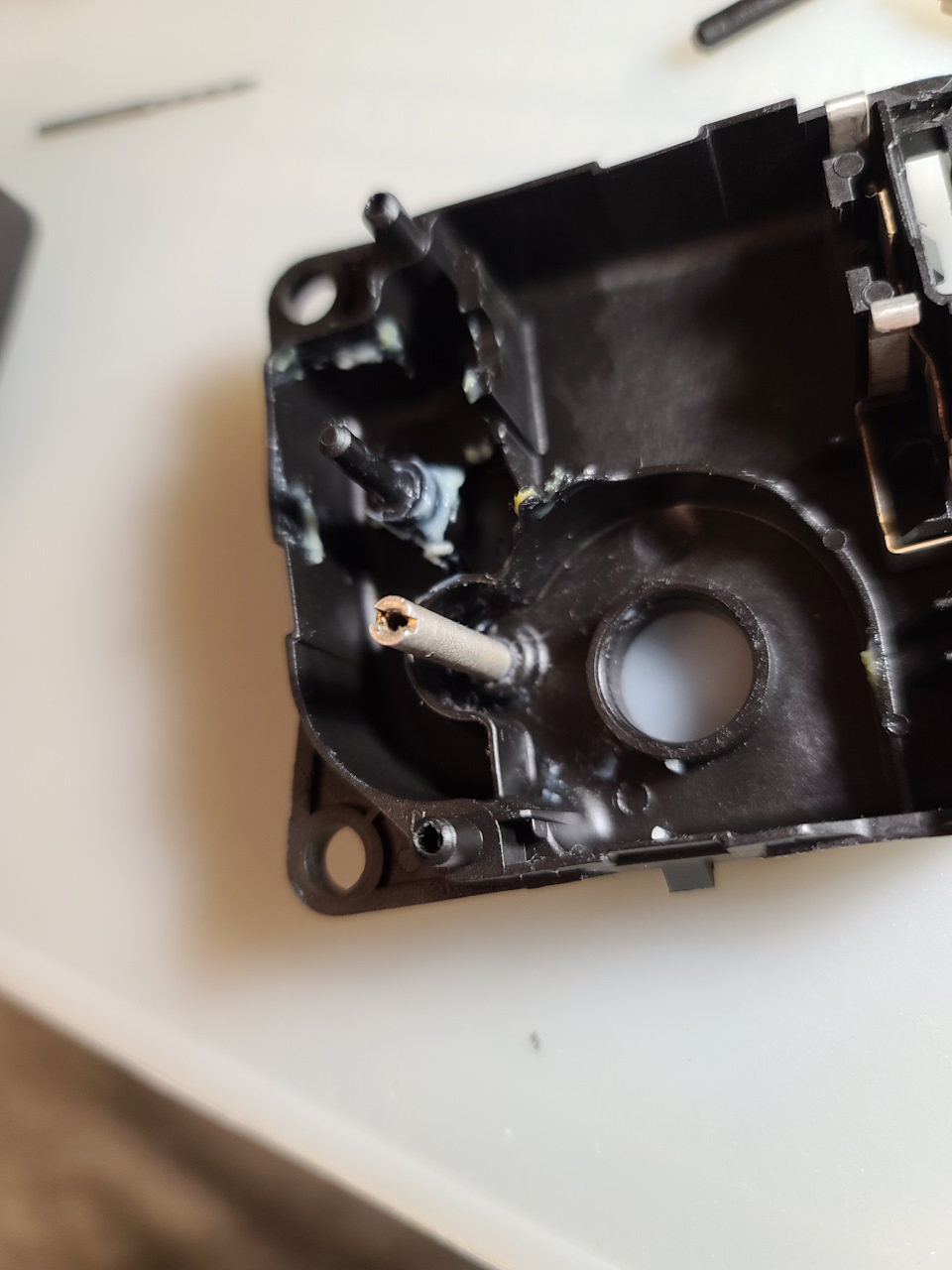

Визуально не сразу видно в чём проблема, но потрогав пальцами шестеренки, самая большая слишком шаталась. И взяв ее пальцами:

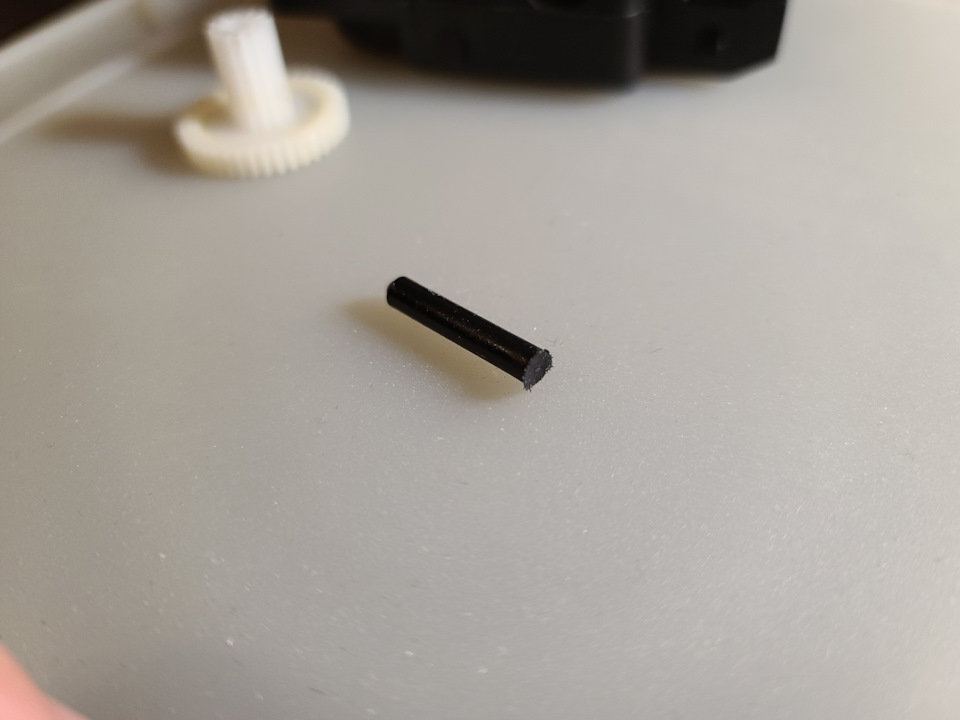

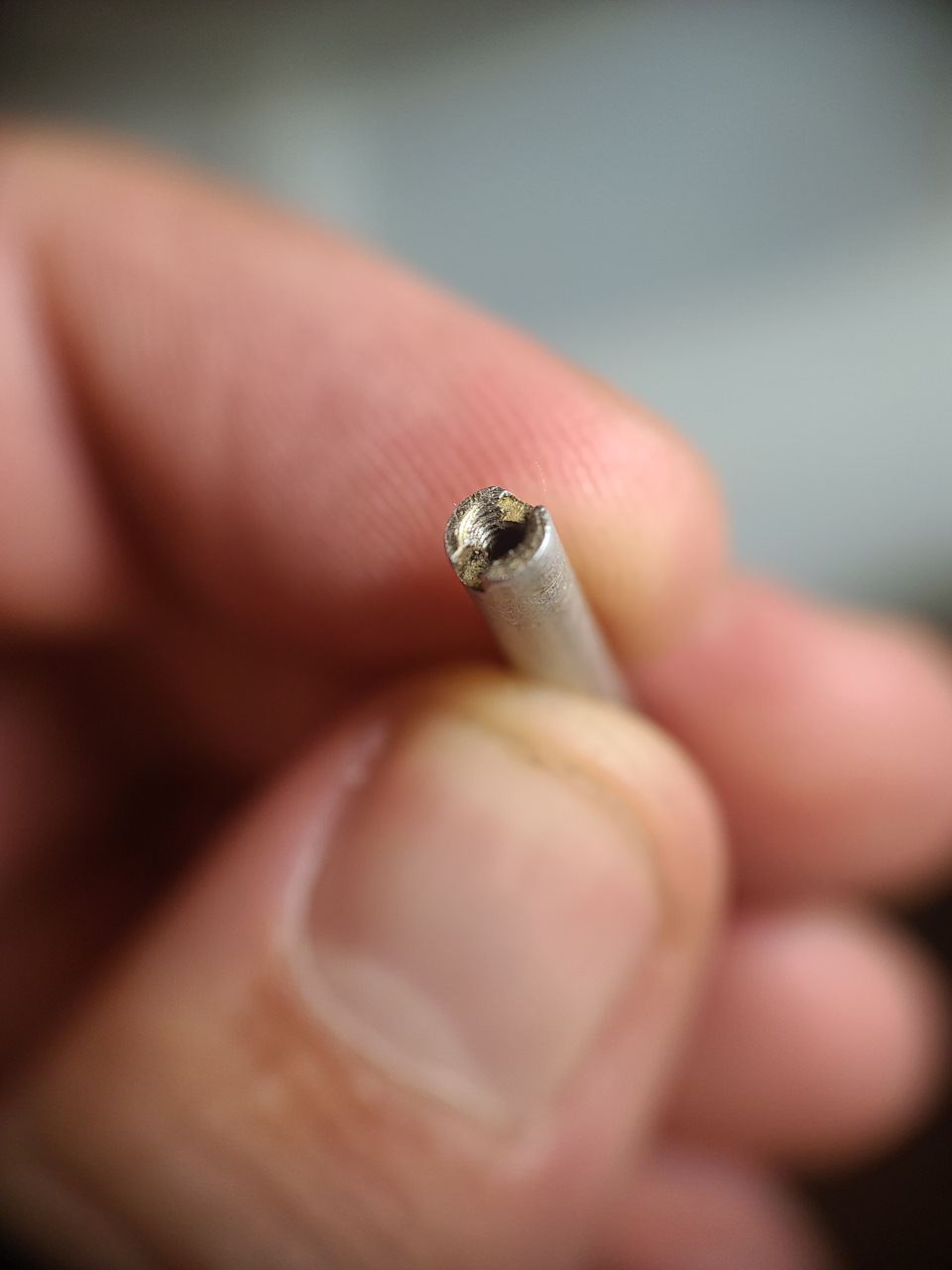

Надеюсь видно, что чёрная оська этой шестерни просто оторвана

Сама ось и ее параметры:

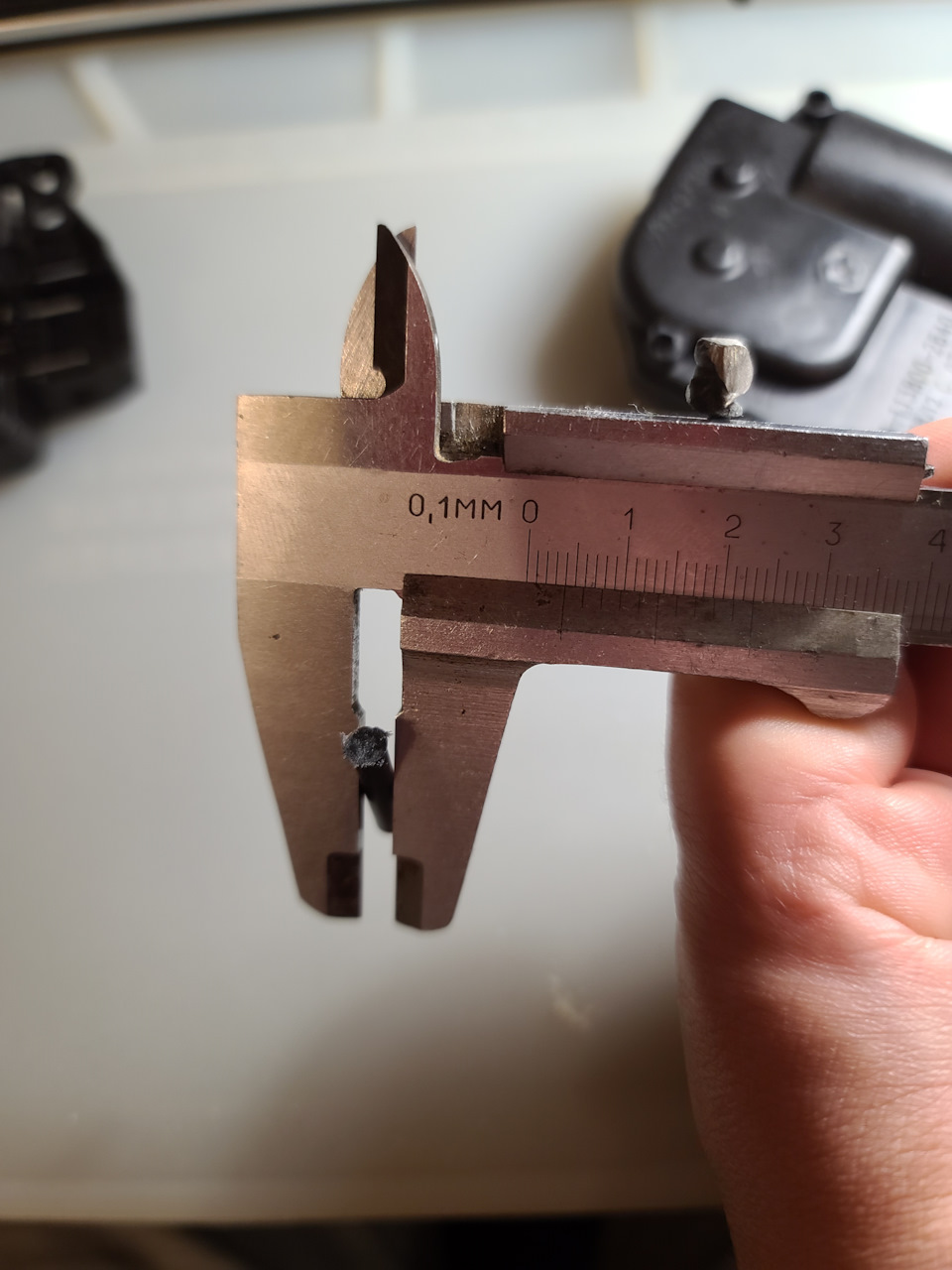

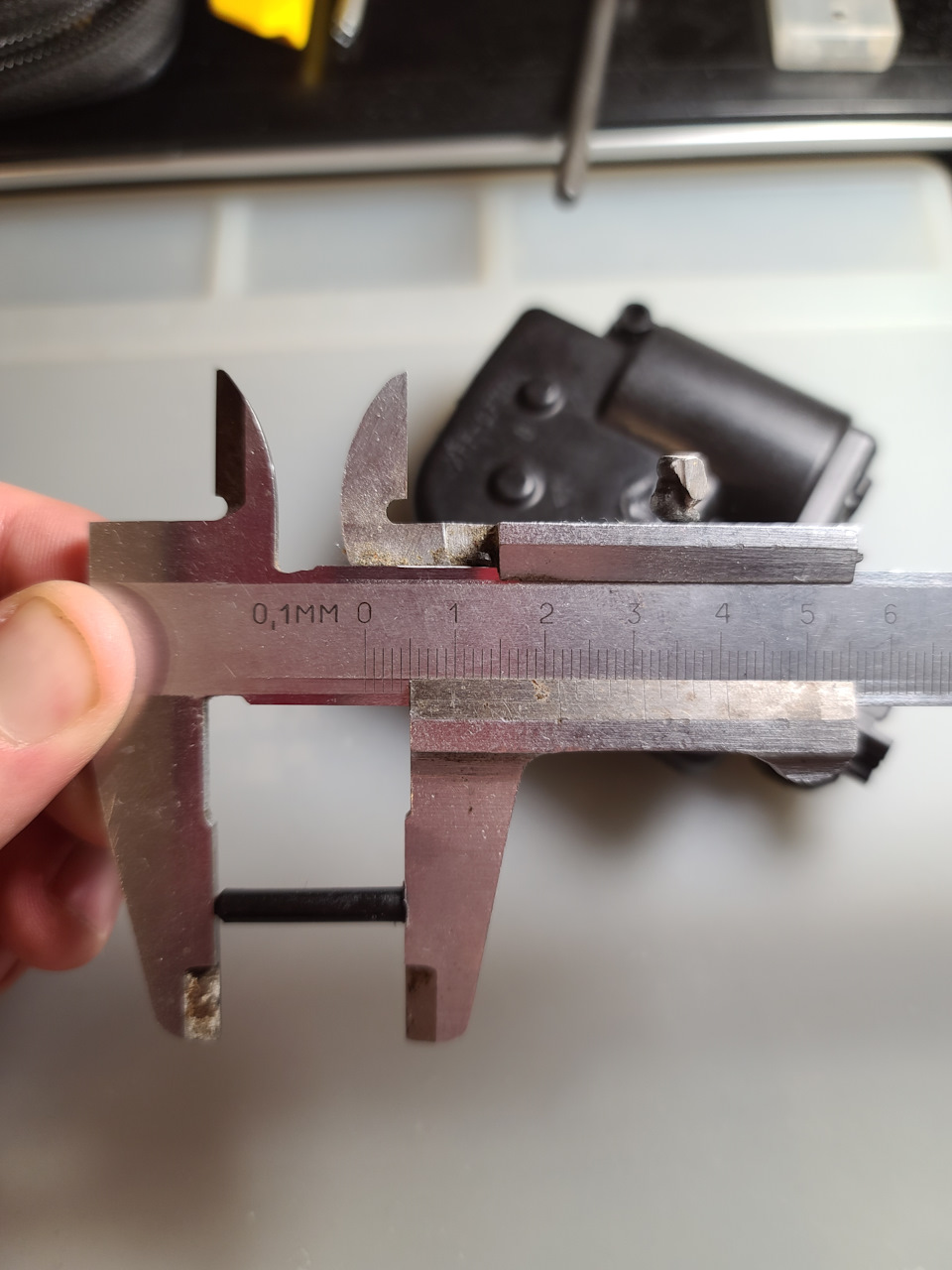

Ось Диаметр ровно 4мм Длина +- небольшая погрешность оторванной части. Не существенно.

Сбегав на ближайший рынок где есть метизы и подобного рода крепежи. Нашел очень подходящую замену за сущие копейки:

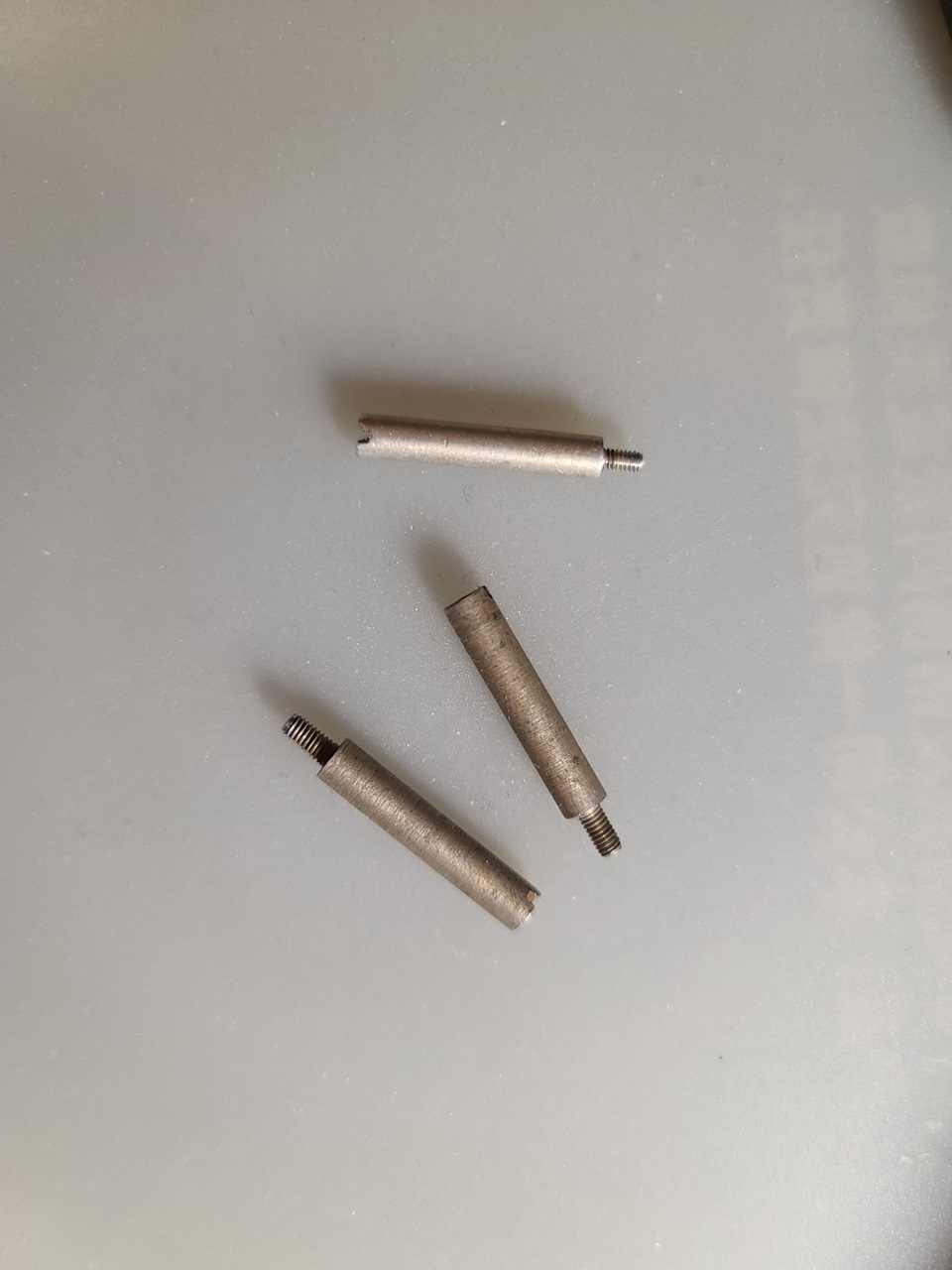

Такие (неясно от чего, или для чего) проставки, или стойки. Диаметр которых и длина идеально подошла.

А еще у них на одном конце резьба внешняя М2,5. (Да да, работа ювелирная почти)
На на другом резьба внутренняя:

Внутри М2.0 резьба

У себя в закромах нашёл винтик и гаечку с подходящими параметрами (тоже были когда то куплены на том же рынке):

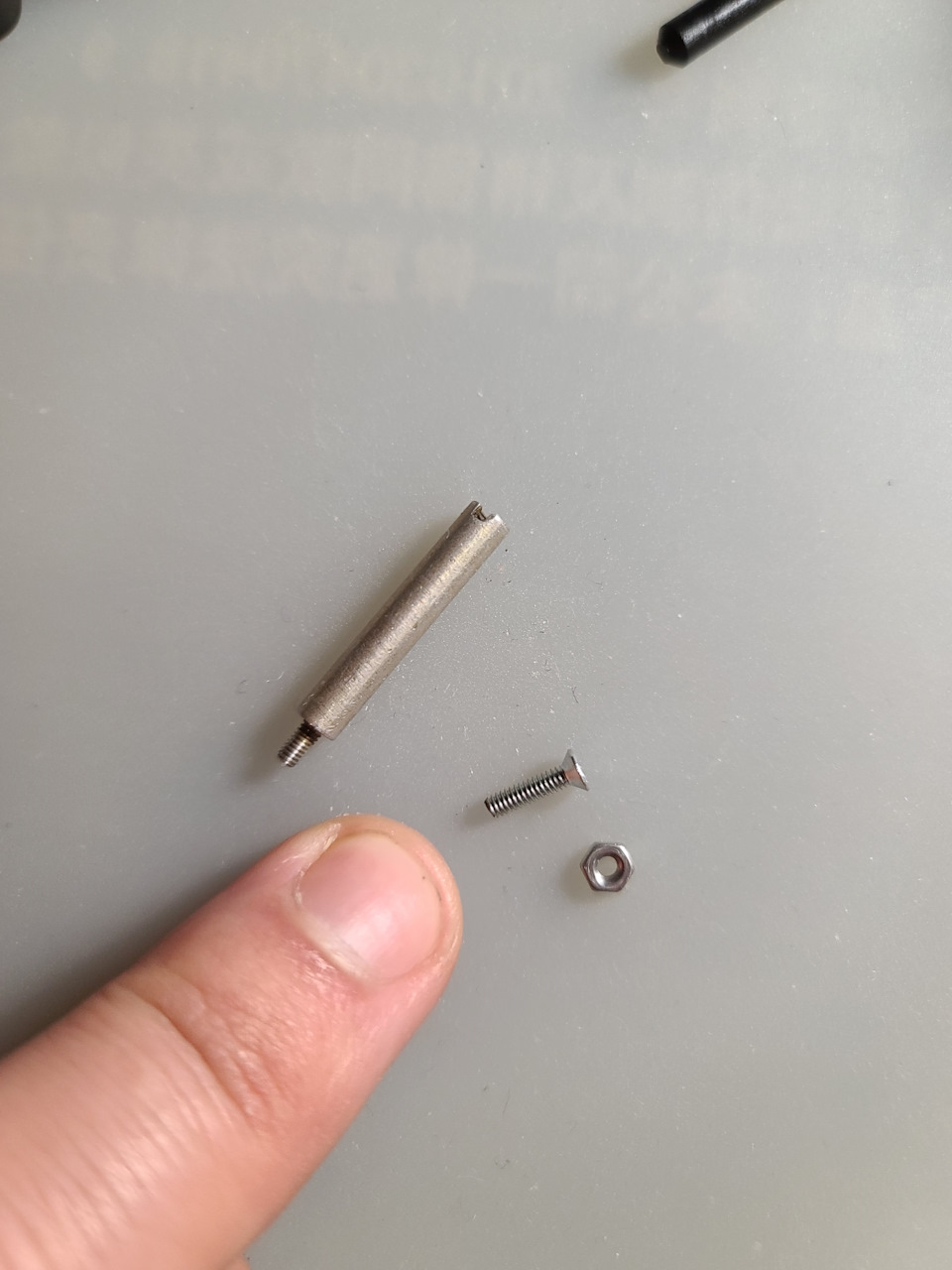

Теперь комплект;)

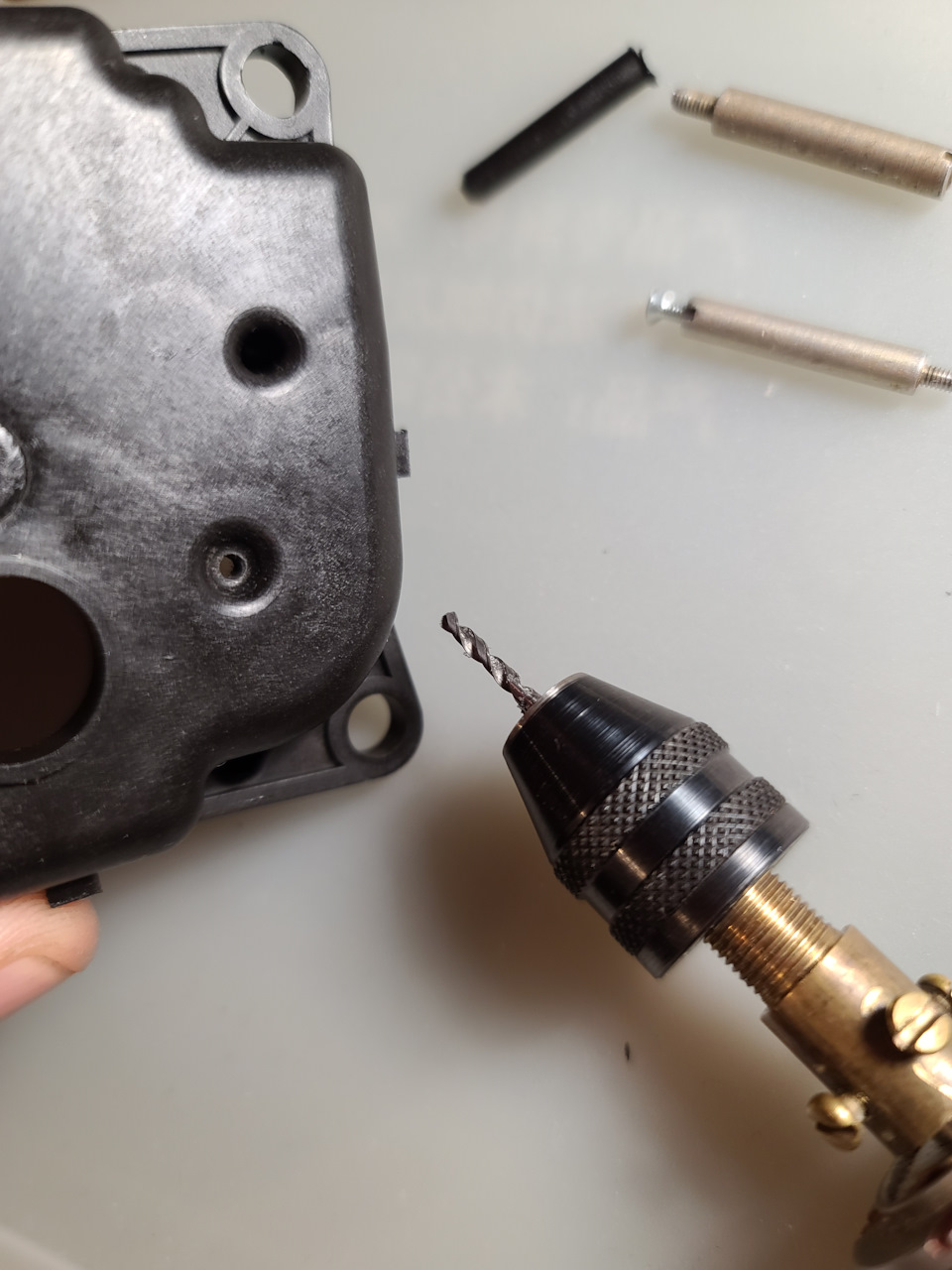

По работе все просто: сверлим

Сверло 2,5мм

С двух сторон, то есть две эти половинки корпуса. Где именно сверлить понятно так как место где была оська с одной стороны впадинка с другой стороны выступ. Центровать сверло достаточно легко.
Просверлив с одной стороны вставляем новую ось, и фиксируем снаружи гайкой:

Ось уже на месте

Собираем все шестерни обратно (не попутав местами само собой) и одеваем вторую половину корпуса. Снаружи которого вставляем винт и попадаем во внутреннюю резьбу новой оськи.

Попасть было не просто. Ведь допусков по отверстиям я не давал. Люблю точность)))

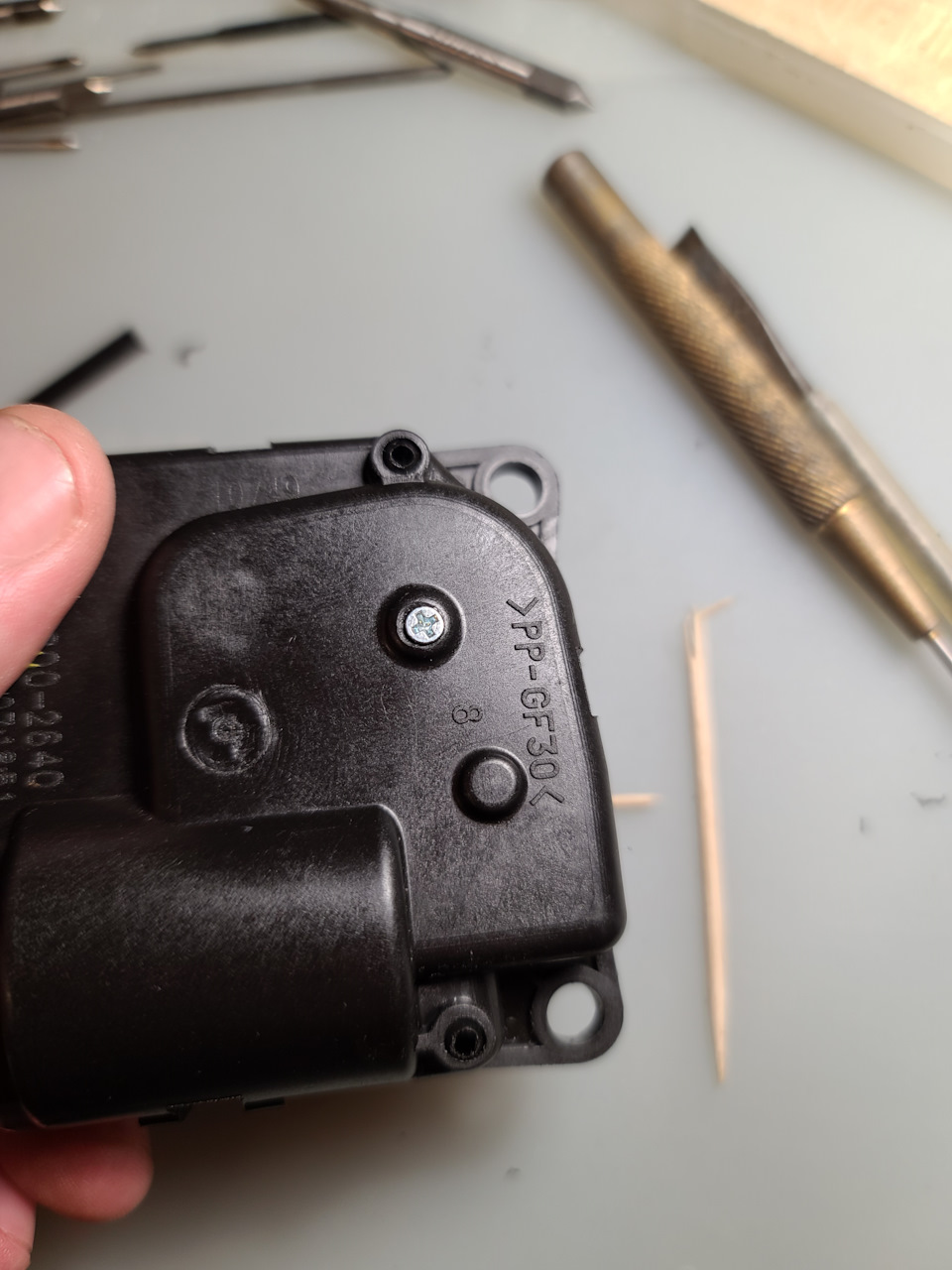

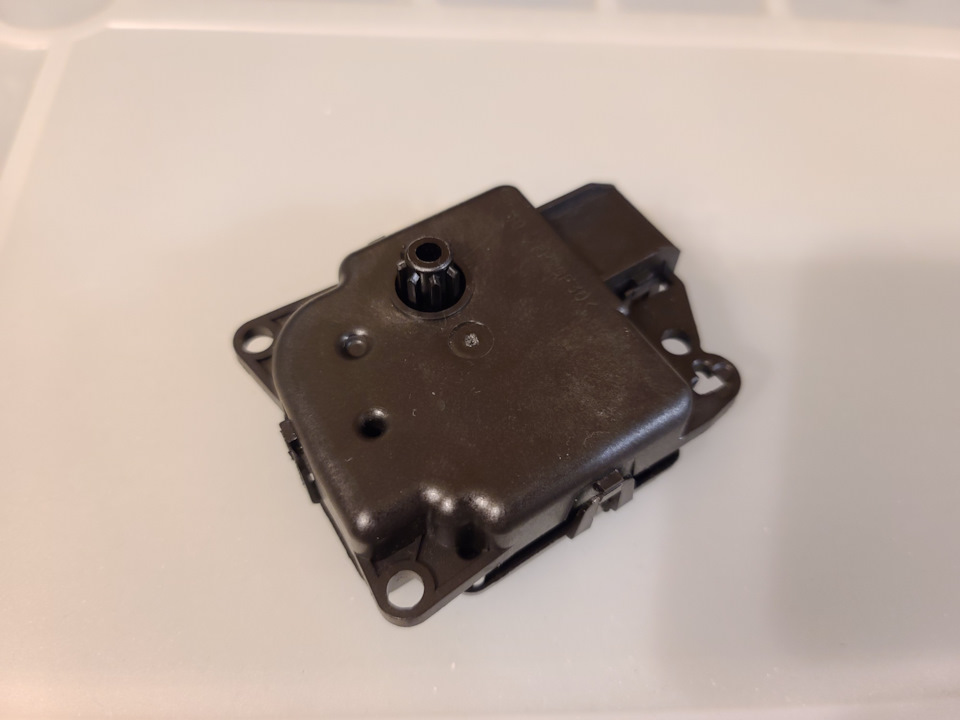

Ну в итоге стало идеально:

Сторона А Сторона Б

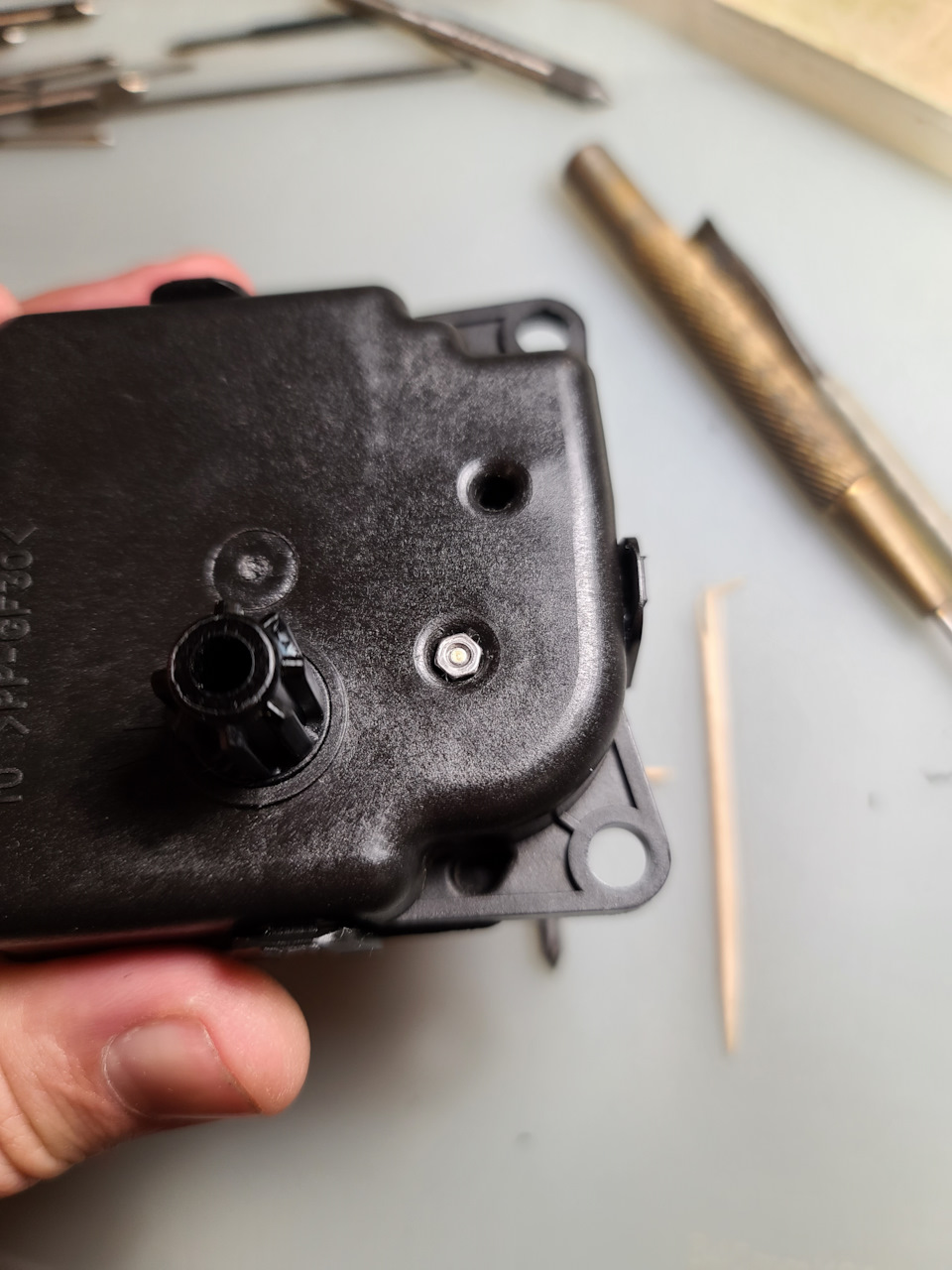

Вроде все красиво и ничего не торчит, потому что: с одной стороны как писал раньше угглубление (в него зашла гаечка впритык)

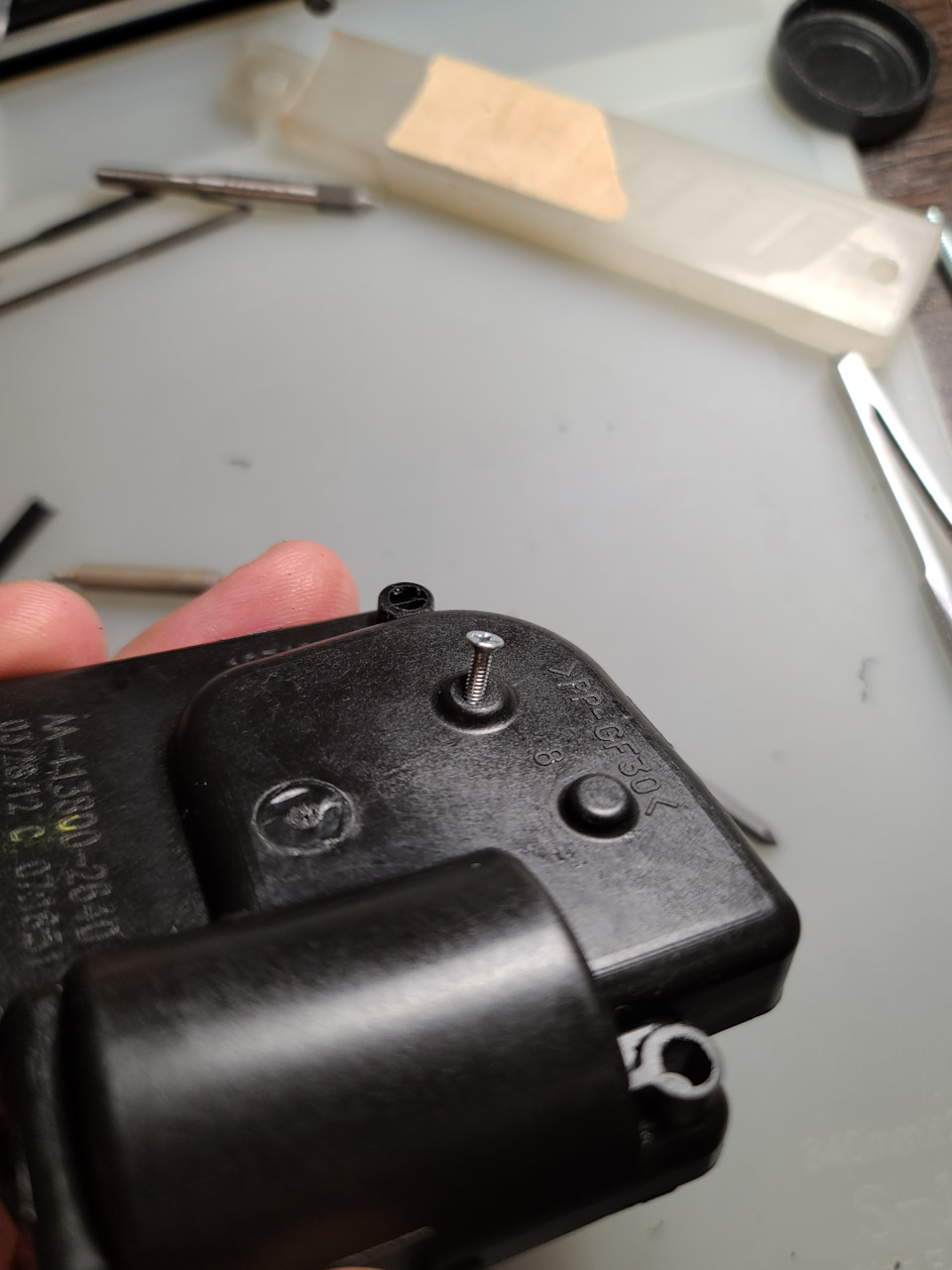

С другой стороны выступ рассверлен под головки винта в потай.

Вид со стороны винта А это там где гайка)))
