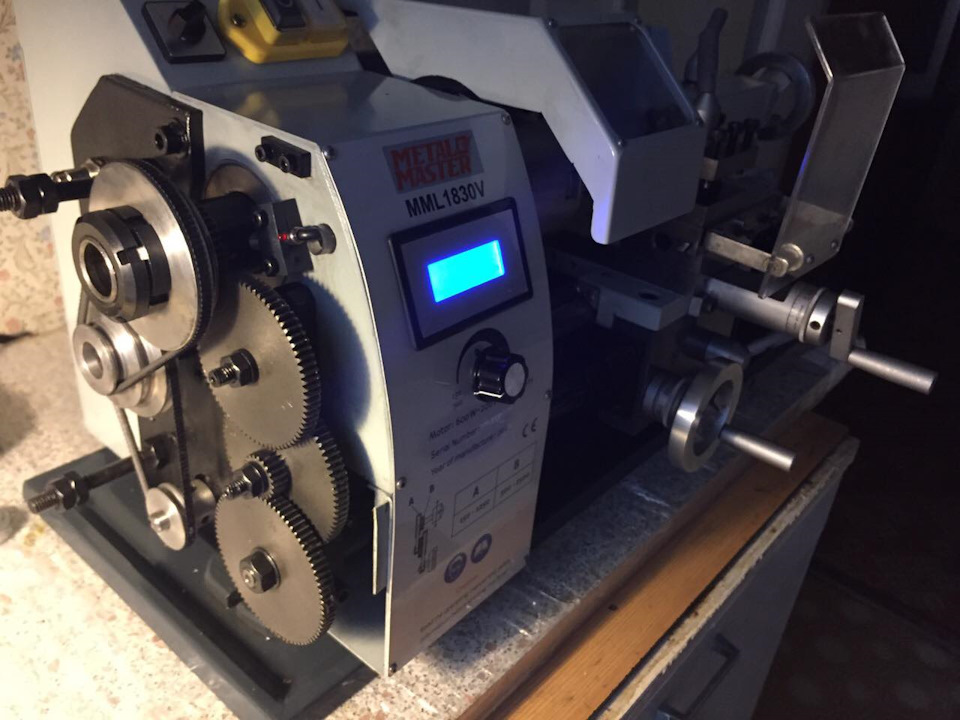

Уменьшаем уровень шума настольного токарного станка

В предыдущем материале я поделился своей очередной (внеочередной) радостью, связанной с покупкой небольшого токарного станочка для дома. Данный вид инструмента, представляет собой не законченное изделие, а просто поле для всевозможных доработок (все как я люблю), одну из которых, связанную с уменьшением уровня шума, я и решил реализовать в прошлые выходные.

Как уже писал, первое включение станочка на малых оборотах выявило низкочастотный гул от двигателя, который не зависел от скорости вращения, что свидетельствовал о его неправильном режиме работы. В качестве решения, предлагалось установить в разрыв питания двигателя, дроссель ДНАТ на 250-400вт, а также, конденсатор на 150-500мкф на 450в. Это должно было стабилизировать питание и убрать трансформаторное гудение. Штука проверенная, нужно было просто повторить, чем и занялся.

Принимая во внимание мощность двигателя станка, я решил использовать дроссель максимальной мощности, лишь бы влез внутрь и начал смотреть спецификации на 400вт модели. Размеры таких дросселей были в диапазоне 100х150х100 или около того. Место установки как раз было подобного размера, но со своими особенностями, в виде торчащих проводов и всякой мелочевку, которую надо было перекомпоновать.

Цены в магазинах мне категорически не понравились, подобные дроссыли продавались по 1500-2000р, зато на авито их можно было найти по цене от 500-700р, один из которых я и купил, неподалеку от дома. Конденсатор нашел дома в плате от старого телека, он был 470мкФ на 450в, имел небольшие размеры, что увеличивало шансы на успешную установку внутри отсека электроники.

Дроссель, как я и предполагал, оказался большим и без обрезки краев пластины крепления, влезать не захотел. Зато после того, как я его обработал болгаркой до идеального кубика 100х100х100мм, хорошо поместился внутри, не мешая всему остальному.

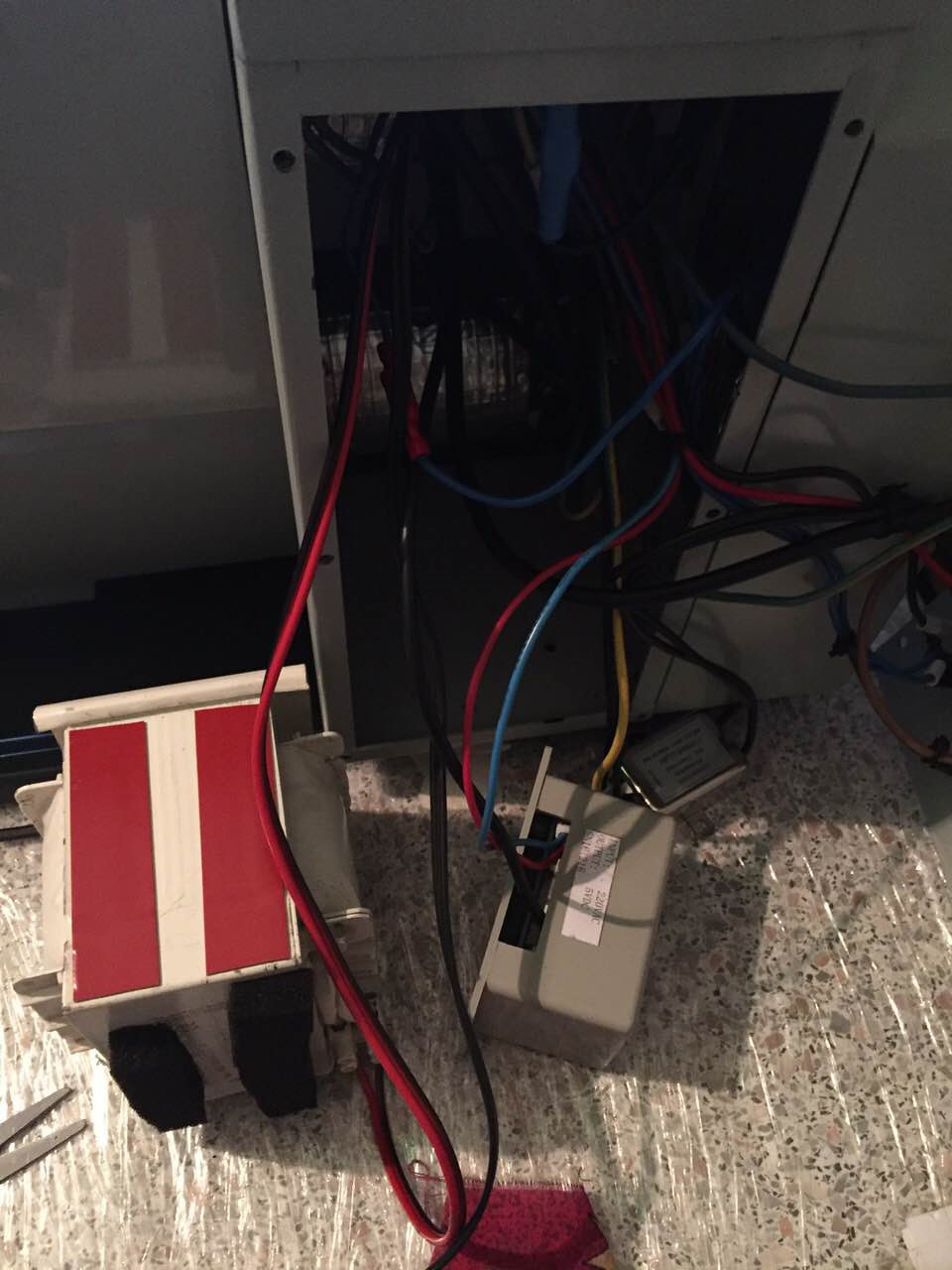

Первое включение показало, что дроссель действительно решает проблемы с гулом двигателя и это порадовало. Произвел несколько замеров в разных условиях. Шестерни отключал.

1. В штатном виде с открытой задней крышкой, от шумит от 72 дб внутри рядом с моторчиком, до 62-65 наруже. Гул низкочастотный, плюс ВЧ составляющая от работы моторчика при кручении. Шестерни отключены.
2. С подключенным дросселем снаружи уровень шума 57 дб снаружи и 65 дб внутри. Шестерни отключены.

3. Дроссель + конденсатор дает те же 57 дб снаружи и 65 дб внутри. Шестерни отключены.

4. Закрытая крышка, замер с задней стороны станка 53 дб. Шестерни отключены.

5. Закрытая крышка, сделана шумоизоляция внутренних полостей и боковой крышки. Сделана вибро шумоизоляция металличекого противостружечного экрана в районе двигателя. Шестерни подключены. Обороты минимальные, в районе 150. Уровень шума 49-50 дб. (Ура, товарищи!)

Коротенько в чем смысл.

Гул от неправильной работы двигателя (дополнительные 5-10 дб) убран при помощи дросселя и конденсатора. Я пробовал отдельно и дроссель и конденсатор, двигатель перестает гудеть. Конденсатор меньше по габаритам и легче, так что можно было начать с него и не тратиться на дроссель. Но дроссель увеличивает общую массу станка, придает ему устойчивости, что тоже неплохо. В плане электрики, сочетание дросселя и конденсатора убирает низкочастоный гул и стабилизирует работу двигателя (по тому что пишут на форумах). Идея была не моя, неоднократно реализованная, так что сомневаться смысла не было. Просто сделал, как описывали те, кто достиг результата (спасибо форуму "чипмейкер").

Как потом оказалось, кроме гудения, еще присутствует шум от двигателя и шестеренок с валом. Двигатель шумит как во внутренние полости, так и снаружи, в месте выхода вентиляционных отверстий, чем подзвучивает защитный кожух. Кожух радостно отражает ВЧ сигнал в поддон, а оттуда он выходит в уши владельца поддона и станка в целом. Такие вот исходные данные у нас.

Что было сделано:

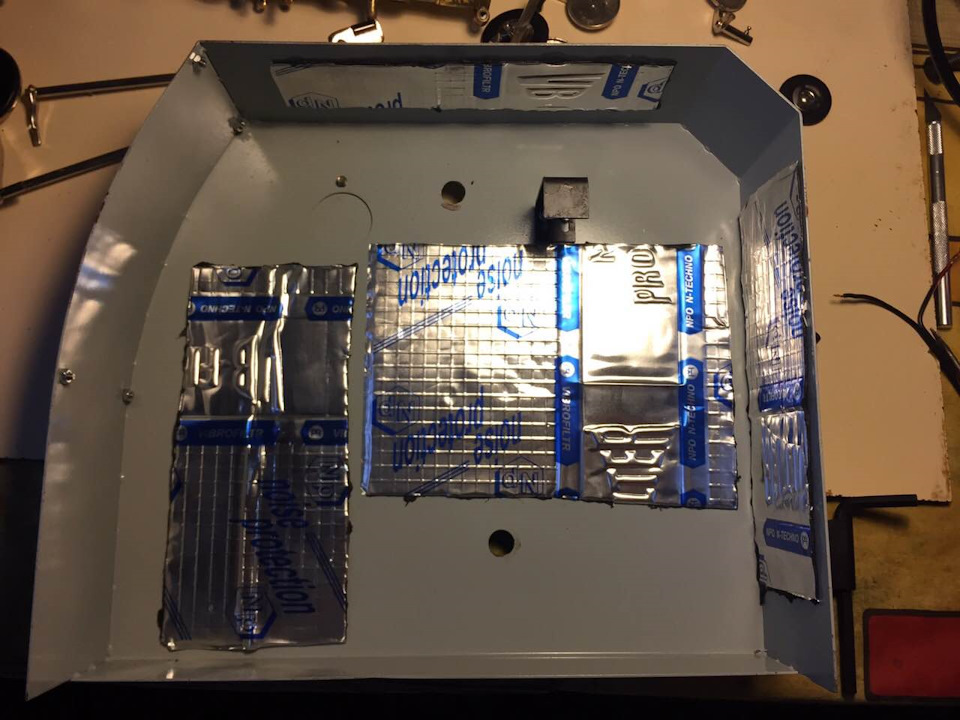

1. Внутренню часть отсека с электроникой я заглушил виброй и шумкой по стенкам

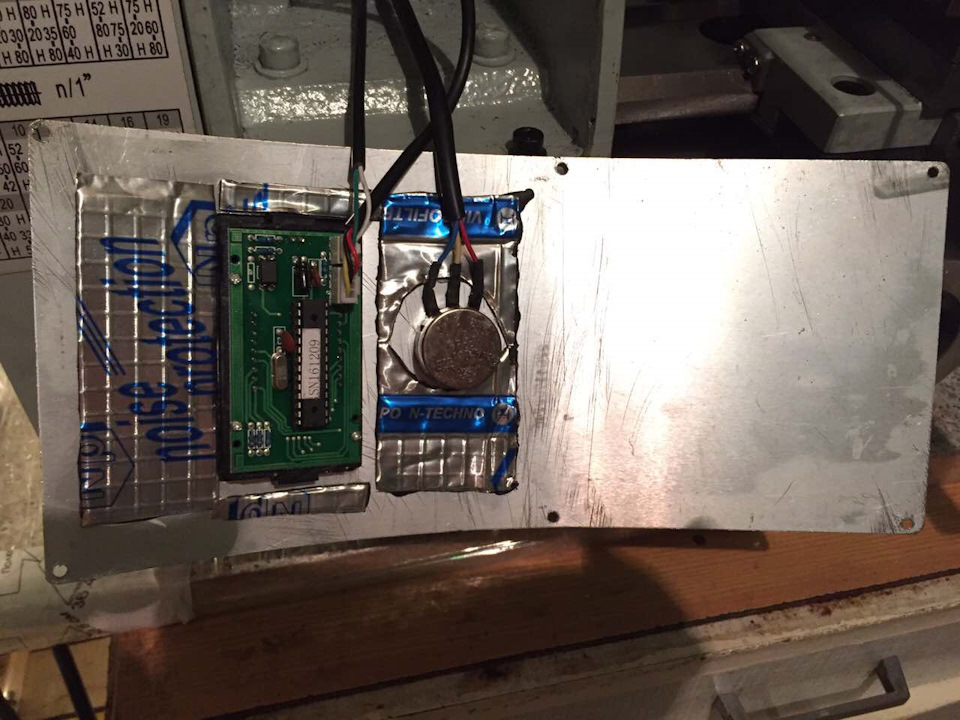

2. С лицевой стороны есть панель, которая тоже вибрировала и ее я тоже заглушил виброй

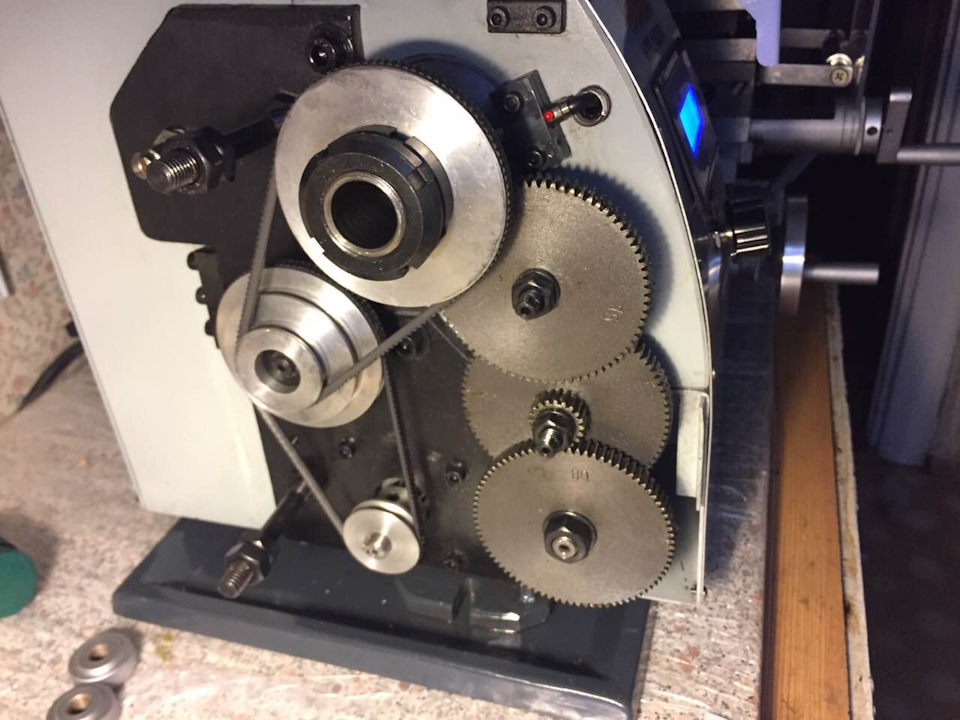

3. Сами шестерни и вал двигателя, издают звуки, которые поздвучивают крышку. Поэтому, крышку я тоже виброизолировал, но шумкой проходить не стал, потому что она может быстро прописаться брызгами масла с шестеренок и будет не айс.

(шестерени нужно будет потом настроить и сделать им защитный кожух чтобы не летела смазка на резиновые ремни)

2. Самый громкий звук идет теперь от двигателя, потому что он находится снаружи станка, и ВЧ составляющая потом отражается от защитного противостружечного кожуха.

Тут все намного сложнее, потому что полностью глушить двигатель нельзя, туда должен приходить воздух. Либо ставить нагнетатель, либо воздухоотвод. Я решил оставить сложности на потом, а пока просто покрыл
кожух слоем вибры и шумки напротив места выхода вентиляционных отверстий, так что теперь ВЧ звук от подшипника не слышен напрямую, вся отраженка гасится.

(По уму, двигатель нужно охлаждать через воздухоотвод еще по причине того, что стружки, попадая на поддон, могут легко проникать через вентиляционные отверстия и портить обмотки, что неоднократно уже случалось у многих форумчан. По уму, там надо либо решетку ставить от стружек, либо воздуховод с нагнетателем, потому что штатная воздушная турбина двигателя, дует слабо)

Чего осталось. Шестерни, вал и шпиндель, крутятся, издают звуки. Часть ВЧ составляющей от звуков работы двигателя все же проходит через шумку. Но в целом, уровень шума при точении латуни на 450 оборотах составляет не более 70дб, что вполне приемлимо для квартиры. Звук идет от резца, так что тут уже ничего не поделать.

Говорить про то, что раз при точении, шум все равно превышает все что было до звукоизоляции станка и нефига было все делать — неверно, потому что уровни складываются и вместо 70дб, может получиться 75-80, причем с низкочастотной составляющей, которая очень негативно действует на психику соседей. 🙂 Поэтому, результатом я более чем доволен, и самое время уже заняться остальными мероприятиями по приведению станка в работчее состояние.

На следующем этапе у меня, чистка и смазка всех движущихся частей станка, чтобы добиться тихой, мягкой работы с минимальными усилиями для каждой ручки. Заодно, попробую изменить точность, всякие там биения и прочее.

Были заказаны два набора резцов, сверлильный патрон в заднюю бабку, подшипники для того, чтобы сделать ручную подачу более мягкой и равномерной. Кроме этого, я купил набор сверл от 1 до 6мм с шагом 0.1мм, что должно помочь в точении втулок под разные размеры осей.
