Как закрывается наливная горловина топливного бака

Описание и принцип действия топливного бака (Дефендер 2007+)

Система подачи топлива включает в себя заливной патрубок и гибкий трубопровод, топливный бак (включая датчик в сборе и систему вентиляции), топливный фильтр, охладитель топлива, прокачной клапан и соединительные топливные магистрали.

Топливная система обеспечивает подачу топлива в двигатель через подкачивающий насос, являющийся важной составной частью встроенного в двигатель инжекторного насоса. Топливная система — это разреженная система с перепадом давления на перекачивающем насосе 20-30 кПа.

Обратный поток от двигателя возвращается к фильтру. С целью предотвращения парафинизации фильтра при низких температурах термостатическое отводное устройство направляет подогретый обратный поток назад через фильтр к двигателю. При более высоких температурах обратный поток отводится обратно в бак.

Заливная горловина топливного бака с крышкой

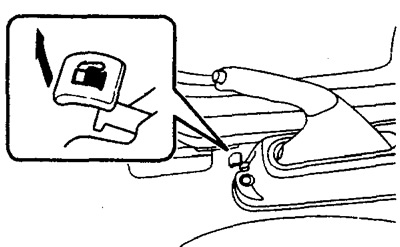

Заливная горловина топливного бака находится на панели в правой задней четверти, за лючком. Лючок открывается с помощью электрического переключателя на приборной панели, управляющего отпускающим соленоидом.

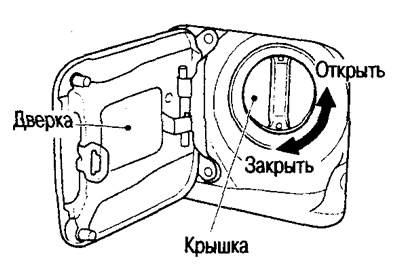

Заливное отверстие закрывается пластмассовой крышкой на резьбе, накручивающейся на его горловину. Крышка снабжена храповым механизмом для предотвращения ее избыточного затягивания и обеспечивает уплотнение горловины, препятствуя выходу паров топлива. Крышка заливной горловины имеет клапан, который сбрасывает избыточное давление топлива в атмосферу примерно при 0,12 — 0,13 бар и открывается в противоположном направлении при разрежении около 0,04 бар.

Заливное отверстие соединяется с топливным баком посредством формованного гибкого шланга из полиэтилена высокой плотности (ПЭВП).

Топливный бак

Топливный бак расположен в задней части автомобиля снизу, между лонжеронами шасси.

Опора прикреплена к шасси шестью винтами. Когда опора крепится на шасси, защита бака обеспечивается подкладками из вспененного материала, прилегающими к центральной поперечной балке шасси. Дополнительную защиту обеспечивает защитный кожух, который устанавливается в переднем правом углу бака.

Топливный бак изготовлен из ПЭВП. Топливный бак — это герметичный узел с единственно возможным доступом вовнутрь через отверстие во фланце модуля топливного насоса, расположенного в верхней части бака.

Отражающее металлическое покрытие крепится к баку двумя резьбовыми заклепками и служит для защиты бака от тепла, образующегося в системе выпуска.

Возможные емкости топливного бака

Вариант	Емкость топливного бака
90	56 л
110	70 л

Система вентиляции топливного бака

В заливном патрубке предусмотрена система вентиляции, благодаря которой воздух и пары топлива вытесняются из бака при заправке и выводятся в атмосферу через заливную горловину.

Выпускное отверстие сапуна в баке служит для контроля высоты «полного заполнения» бака. Когда топливо закрывает выпускное отверстие, выход паров топлива и воздуха из бака блокируется. В результате этого происходит «обратное заполнение» патрубка заливной горловины топливом и отсечка заправочного пистолета. Расположение выпускного отверстия таково, что при отключении заправочного пистолета пространство для паров топлива составляет примерно 10% от совокупной емкости бака. Благодаря организации пространства для паров клапан защиты при опрокидывании (ROV) всегда находится выше уровня топлива, вследствие чего пары могут выходить наружу и обеспечивать вентиляцию бака.

ROV приваривается к верхней поверхности бака. ROV соединяется с трубопроводом вентиляции в атмосферу. ROV обеспечивает прохождение через него паров топлива при нормальных условиях работы автомобиля. В случае опрокидывания автомобиля клапан закрывается, обеспечивая герметичность бака и не допуская выливание топлива через трубопровод вентиляции в атмосферу.

Трубопровод вентиляции в атмосферу включает в себя двухходовой клапан, который допускает сброс давления в одну сторону и приток воздуха в бак, когда система работает в условиях разрежения.

Датчик уровня топлива

Датчик указателя уровня топлива располагается внутри топливного бака. Доступ к блоку датчика в сборе осуществляется через отверстие в верхней части бака. Фланец блока фиксируется в рабочем положении и уплотняется с помощью стального стопорного кольца.

Датчик топлива в сборе включает в себя фланец верхней крышки, на котором находится электрический разъем для подключения датчика и два стальных топливопроводных соединения.

Фланец герметизируется резиновым уплотнением, устанавливаемым между этим фланцем и корпусом стопорного кольца.

Верхняя крышка крепится к узлу вихревой камеры с помощью двух подпружиненных стальных стоек. Пружины надежно фиксируют вихревую камеру на дне бака.

Вихревая камера завершается полостью, в которой располагается датчик указателя уровня топлива.

Вихревая камера играет функцию сохранения запаса топлива, обеспечивая, чтобы забор топлива всегда производился ниже его уровня. Это достигается с помощью направляемого в вихревую камеру обратного потока, а струйный насос обеспечивает дополнительный поток в камеру, образуемый остающимся в баке топливом, причем, работа струйного насоса обеспечивается обратным потоком. Кроме того, в основании узла вихревой камеры расположен еще перепускной клапан. Когда топливный бак полон, давление топлива удерживает клапан приподнятым над седлом, и топливо может поступать в вихревую камеру. По мере уменьшения уровня топлива в баке, давление топлива в баке падает, и вследствие этого клапан закрывается. Когда клапан закрыт, топливо удерживается в вихревой камере.

Гибкие трубопроводы, соединенные с верхней крышкой, обеспечивают подачу топлива в вихревую камеру и возврат из нее.

Датчик указателя уровня топлива оснащен потенциометром, который работает с помощью поплавкового элемента. . Поплавковый элемент поднимается и опускается в зависимости от уровня топлива в баке и, соответственно, перемещает потенциометр.

Напряжение на потенциометр подается от щитка приборов. Выходное сопротивление потенциометра меняется в зависимости от уровня топлива. Это сопротивление отображается на приборной панели с помощью указателя уровня топлива.

Установленный на щитке приборов сигнализатор включается, когда количество топлива в баке упадёт до 10 литров.

Клапаны защиты при опрокидывании (ROV)

Два клапана ROV расположены на опорной конструкции топливного бака и присоединены при помощи трубок к отделителю паров топлива. Фазоразделитель, также установленный на внутреннем кронштейне, соединён трубкой со штуцером вентиляции топливного бака на фланце топливоподкачивающего насоса. Клапаны ROV содержат обратные клапаны, которые закрываются при опрокидывании автомобиля, предотвращая этим протечку жидкого топлива из бака через трубку сапуна.

Топливный фильтр тонкой очистки

Топливный фильтр удаляет твердые частицы из топлива, а также отделяет воду, которая накапливается на дне фильтра.

Топливный фильтр располагается на шасси справа от топливного бака. Топливо, подаваемое в двигатель и возвращающееся из двигателя, проходит через фильтр. Соединения осуществляются с помощью быстроразъемных устройств.

Задняя стальная крышка крепится к лонжерону шасси с помощью четырех винтов с резьбой M8.

Фильтр привинчивается к крепежной пластине двумя болтами с резьбой M8.

Стальная защитная крышка фиксируется на задней крышке посредством специального замка с поворотом на 1/4 оборота.

Фильтр оснащен устройством внутреннего воздухоотвода, которое обеспечивает попадание воздуха в двигатель вместе с топливом лишь в малых, регулируемых количествах.

Клапан термостатического отводного устройства полностью закрыт при температуре 45 градусов по Цельсию и направляет топливо непосредственно в бак. Когда отводное устройство открыто, топливо рециркулирует через фильтр к двигателю.

Топливный фильтр снабжен сменным фильтрующим элементом картриджного типа с резьбовым креплением, который уплотняется относительно корпуса фильтра резиновыми уплотнениями. Нижняя секция картриджа снабжена резьбовым наконечником для слива воды.

Срок службы картриджа до замены составляет 24000 миль.

В странах, где используется топливо низкого качества, срок службы картриджа может быть сокращен.

Охладитель топлива

Охладитель топлива использует поступающую из радиатора охлаждающую жидкость для уменьшения температуры топлива, возвращаемого в бак от топливного насоса высокого давления.

Охладитель фиксируется на кронштейне, который, в свою очередь, крепится на внутренней левой направляющей шасси. В кронштейне имеется два паза, в которые вставляются пластмассовые выступы корпуса охладителя. Охладитель крепится на кронштейне с помощью болта с резьбой M8.

Охладитель оборудован четырьмя быстроразъемными соединениями. Впуск и выпуск топлива; подача и возврат охлаждающей жидкости.

Клапан выпуска воздуха

Клапан выпуска воздуха находится на топливопроводе возле инжекторного насоса. Он облегчает подсоединение к вакууму при заполнении топливной системы и удаление воздуха во время заправок. Это позволяет защитить инжекторный насос от возникновения воздушных пробок.

Топливопроводы

Три топливопровода в сборе образуют соединение, по которому осуществляется подача топлива и обратный его поток от бака к фильтру, от фильтра к охладителю и от охладителя к двигателю.

Эти топливопроводы состоят из проводящего нейлона с толщиной стенки 1 мм с покрытием из огнеупорного сантопрена толщиной 2 мм и с антиабразивным покрытием. Диаметр питающего топливопровода всегда превышает диаметр возвратного.

Индикация низкого уровня топлива и стратегия «run-dry»

Стратегия «run-dry» используется для поддержания уровня заполнения топливной системы, близкого к условиям истощения в ней топлива. Она гарантирует, что минимальное количество топлива всегда остается в вихревой камере.

На щитке приборов загорается желтая лампочка, предупреждающая о низком уровне топлива, (рядом с указателем уровня топлива), то есть о том, что его в баке осталось не более 15%. Указатель уровня топлива указывает на то, что бак пуст, когда в баке остается еще 11% топлива.

Когда в баке остается 4 литра топлива, инициируется стратегия «run-dry». Пропуски зажигания двигателя возникают примерно через 1 милю (1,6 км), после чего двигатель останавливается. Двигатель может быть перезапущен в режиме пропусков зажигания, и будет продолжать работать еще милю, пока двигатель не заглохнет снова. Это может повторяться до тех пор, пока впускное отверстие в баке не покажется над уровнем топлива, вследствие чего двигатель начнет испытывать топливное голодание и окончательную потерю питания. Перезапуски после остановок в режиме езды «run-dry» не рекомендуются.

Большая Энциклопедия Нефти и Газа

Наливная горловина радиатора герметически закрывается крышкой, в которой имеются впускной и выпускной клапаны. Выпускной клапан открывается при повышении давления в системе до 1 5 кгс / см2, что соответствует температуре кипения жидкости 108 — 109 С. [3]

В наливных горловинах крышек выполнены специальные колодцы — тубусы, которые служат для контроля уровня электролита. Заливка электролита или дистиллированной воды в аккумулятор должна вестись до тех пор, пока поверхность электролита не коснется нижней кромки тубуса. [4]

Открывание крышек наливных горловин радиаторов может вызвать ожоги парами закипающей при этом воды, если давление в радиаторе было несколько повышенным. [5]

Крышка люка наливной горловины топливного бака расположена на заднем правом крыле. [6]

Герметически закрывающаяся пробка наливной горловины радиатора имеет выпускной и впускной клапаны. Выпускной клапан открывается при внутреннем избыточном давлении 1 кГ / см2, что обеспечивает повышение температуры кипения охлаждающей жидкости до 119 С. При падении давления до 0 01 — 0 13 кГ / см2 выпускной клапан открывается и соединяет полость радиатора с атмосферой. [7]

Пробка герметически закрывает наливную горловину . [9]

Во збежание ожогов крышку наливной горловины следует открывать не сразу, а несколько ослабить, открыв выход для пара из радиатора. При этом на руки нужно надеть брезентовые рукавицы, а лицо держать подальше от горловины. [10]

Никогда не следует оставлять наливную горловину бака открытой. [11]

В верхний латунный бачок впаяна наливная горловина , патрубок для присоединения впускного шланга, а также приклепан и припаян фланец датчика контрольной лампы температуры воды. В наливную горловину впаяна пароотводная трубка, которая отведена вниз вдоль левой стойки крепления радиатора. К нижнему бачку приклепан и припаян фланец сливного крана и патрубок для присоединения выпускного шланга. [12]

На крышке смонтированы: люк наливной горловины , реечный указатель уровня топлива, дыхательные клапаны и штуцер дл я подсоединения рукава газовой обвязки при сливе топлива. [14]

Назначение и устройство топливного бака

Объем топливного бака современного автомобиля, как правило, позволяет преодолеть не менее пятисот километров. При этом неважно, что используется в качестве горючего – бензин, дизтопливо или сжиженный газ. Так что же представляет собой этот важный элемент топливной системы?

бак топливный

Топливный бак – это емкость для безопасного хранения горючего определенного вида, предотвращения его утечки и выбросов вследствие испарения. Устанавливается он в наиболее защищенном месте. Так, на легковых машинах его, как правило, размещают под задним сидением, поскольку эта зона наименее подвержена деформации при ударе сзади. На грузовиках бак или баки располагают вдоль бортов между передними и задними колесами. Это обусловлено тем, что большинство ударов в случае ДТП, так или иначе приходится в лоб, и шансы, что кто-нибудь влетит в борт, и уж тем более в топливный бак, довольно малы. Кроме того, они работают на дизельном топливе, которое, в отличие от бензина, не детонирует.

объем топливного бака

К кузову или раме автомобиля бак крепится ленточными хомутами. Чтобы обеспечить ему дополнительную защиту от повреждений, нижняя часть может быть закрыта металлическим листом. Чтобы избежать нагрева бака и его содержимого от частей выхлопной системы, применяются теплоизоляционные прокладки.

Из какого материала изготавливается топливный бак

Для изготовления баков применяется три материала: сталь, алюминий и пластик (высокоплотный полиэтилен). Последний наиболее часто используется в производстве легковых автомобилей.

Пластик удобен тем, что позволяет наилучшим образом использовать установочное пространство и изготовить емкость любой формы, а значит, получить максимальную вместимость топливного бака. Основное достоинство данного материала в том, что ему не страшна коррозия. Однако на молекулярном уровне пластик проницаем для углеводородов. Чтобы не допустить микроутечек, баки делают многослойными, а внутреннюю поверхность в некоторых конструкциях покрывают фтором.

Металлические баки сваривают из штампованных листов. Для хранения дизельного топлива или бензина применяется алюминий, для газа – сталь.

Устройство топливного бака

Баки для разных моделей автомобилей имеют разное строение. Причиной этому стремление инженеров наилучшим образом использовать доступное пространство для установки. Причем, конструкция топливного бака может различаться даже у одной модели. Это зависит от типа кузова и двигателя, также на нее может влиять устройство системы впрыска и топливной системы, климатическое исполнение.

устройство топливного бака

Для заправки бака используется заливная горловина. Это единственная его часть, которую можно увидеть снаружи легкового автомобиля. Располагается горловина справа или слева над задним крылом. Принципиального значения это не имеет, дело лишь в привычке. Правда, некоторым рассеянным водителям лучше, чтобы она находилась с той же стороны, что и водительская дверца, это позволит свести к минимуму риск покинуть заправку с топливным пистолетом в баке.

Заливная горловина соединена с баком трубопроводом. Его сечение обеспечивает пропускную способность до 50 литров в минуту. Закрывается горловина топливного бака крышкой на резьбе, а снаружи все скрывает лючок, который может открываться из салона при помощи механического или электрического привода или вручную, если на нем нет замка.

В систему питания горючее попадает через заборник, соединенный с выходным топливопроводом, излишки топлива попадают обратно через сливной топливопровод. Заборник закрывается сеткой, предназначенной для грубой механической очистки горючего. У дизельных автомобилей заборник может быть оснащен системой подогрева топлива. Многие владельцы дизелей, меняют самостоятельно штатный заборник на подогреваемый, или приобретают подогревающие насадки.

топливный насос бака

В емкость топливного бака автомобиля с бензиновым мотором, помещается электрический топливный насос, нагнетающий давление горючего в системе. Уровень топлива в баке контролируется при помощи датчика, объединенного с насосом в одно устройство. Датчик состоит из поплавка и потенциометра. При изменении уровня топлива поплавок поднимается или опускается, вызывая изменение сопротивления потенциометра. В результате меняется напряжение в цепи, и стрелка на приборной панели меняет свое положение. Если топливный бак имеет сложную конструкцию или большой объем, в нем могут быть установлены два датчика, работающих параллельно.

Для нормального снабжения двигателя топливом, в баке необходимо постоянно поддерживать атмосферное давление. С этой функцией справляется система вентиляции. Она нейтрализует разрежение, возникающее при выработке горючего (для этого служит клапан вентиляции топливного бака), помогает удалить лишний воздух, попадающий внутрь во время заправки, и не позволяет чрезмерно подняться давлению в баке из-за нагрева горючего.

Устройство и работа системы вентиляции топливного бака

Из-за разрежения емкость может деформироваться, в результате:

во-первых, уменьшится объем топливного бака;
во-вторых, может прекратиться подача горючего.

Существует также вероятность повредить заборник или топливный насос. При чрезмерном давлении емкость может попросту разорваться.

Современные автомобили оснащаются системой вентиляции замкнутого типа. Иными словами, бак не имеет непосредственного контакта с атмосферой. Несмотря на то, что устройство данной системы на разных машинах отличается, у них есть ряд общих элементов.

С разрежением борется клапан вентиляции топливного бака. По сути это обычный обратный клапан, открывающийся в тот момент, когда разрежение в баке достигает определенного значения. После его открытия внутреннее давление выравнивается с атмосферным.

клапан вентиляции топливного бака

Пары топлива во время заправки удаляются при помощи системы улавливания паров через вентиляционный трубопровод, после этого они попадают в адсорбер, где конденсируются. Когда емкость адсорбера заполнится, включается система его продувки, и горючее попадает во впускной коллектор и смешивается с рабочей смесью. Аналогичным образом стравливается давление, возрастающее при нагреве топливного бака.

Наконец, система вентиляции оснащается гравитационным клапаном, это устройство предотвращает разлив топлива в случае, если автомобиль перевернется.

Что же выбрать: сталь, алюминий или пластик?

Ответ, как всегда, неоднозначен. Во-первых, выбрать себе любой бензобак или бак для ДТ — невозможно, вам придется покупать то, что предусмотрено производителем ну, или искать что-то, подходящее по заменителям. Второй момент — цена, безусловно, алюминиевый бак, на мой взгляд, обладает рядом преимуществ, как я говорил, он легче чем стальной бак, и прочнее по сравнению с пластиковыми аналогами. Но его цена гораздо выше, по сравнению с двумя конкурентами. Выходит, что пластиковый топливный бак — наш выбор. Пожалуй, да, такой резервуар проверен временем, он отвечает всем требованиям безопасности и обеспечивает необходимую производительность.

Актуально: Что лучше заливать в бак 92 или 95 бензин? Разбираемся какой бензин лучше!

Перечислим плюсы бензобака из пластика

Цена. Такой бак имеет невысокую себестоимость, пластик нынче стоит недорого, а на изготовление деталей из этого материала не нужно много финансовых и энергозатрат. Такой бак может стоить вдвое дешевле, чем стальной и алюминиевый бак.
Небольшой вес. Пластиковый бак будет легче металлических аналогов, при этом он в полном объеме выполняет свою роль. Это положительно сказывается на общей массе авто и на расходе топлива в целом.
Коррозия. Здесь все просто, пластик коррозии не боится, он не подвержен гниению и прочим процессам, которые так боится металл.
Конденсат. На стенках такого резервуара конденсат не так быстро образуется, пластик хуже проводит температуру, чем металлы, поэтому это явление не так ярко выражено. Для двигателя это значит: отсутствие внутренней коррозии, продолжительный срок службы свечей, форсунок и т. д., лучший КПД двигателя.
Ремонт. Заклеить пластиковый бак проще и легче, по сравнению с металлическими аналогами.

Уход за топливным баком

Данный вопрос актуален для автомобилей с большим пробегом. Поскольку качество горючего у нас оставляет желать много лучшего, то помимо порции углеводородов внутрь попадают примеси, оседающие на стенках. И других поверхностях. По мере накопления они начинают отслаиваться и забивать сетку фильтра грубой очистки топлива. В результате горючее перестает проходить через заборник.

Решить проблему поможет чистка топливного бака. Не стоит поддаваться рекламе, предлагающей купить чудо-присадку, которую стоит только залить в бак, и грязь сама рассосется. Такой метод хорош в качестве профилактики, например, раз в 10000 км можно заливать подобное средство, и оно действительно поможет удалить отложения не только из бака, но и из всего топливопровода без ущерба для машины. Если же бак никогда прежде не чистился, то использование присадки только усугубит проблему.

В этом случае потребуется снять бак с машины и полностью его промыть с использованием специальной химии.

Что еще стоит почитать

Приборная панель автомобиля

Расход топлива автомобилями

Автомобили с малым расходом топлива

Чистка дмрв

Ремонт крышки топливного бака

Крышку бака проще заменить, чем отремонтировать. Цена простой крышки — 100–200 руб., крышки с замком — около 350 руб. Более сложные конструкции стоят дороже, но зато сразу же можно решить все неполадки в работе крышки.

Если нет возможности купить новую крышку, можно попробовать отремонтировать старую. Это можно сделать даже в дорожных условиях.

Замена лючка бензобака

Заменить лючок топливного бака в случае обнаружения его неисправности довольно просто. Работа выполняется в следующем порядке.

Открыть багажник.
Со стороны горловины отгибается обшивка.
Обнаруженный под обшивкой моторчик выкручивается отвёрткой и вытаскивается вместе с толкателем.
Откручиваются два больших самореза крепления лючка.
Лючок вытаскивается вместе с крышкой. Крышка снимается.

На место старого лючка устанавливается новый. Сборка производится в обратном порядке.

Видео: замена лючка бензобака

Замена пластикового тросика лючка

Если из строя вышел пластиковый трос, его можно заменить на обычные пластиковые хомуты подходящей длины. Потребуется три таких хомута:

Первый хомут продевается в проушину крышки топливного бака и максимально затягивается, чтобы петля была достаточно плотной.
К этой петле подсоединяется второй хомут.
В лючке бензобака просверливается маленькое отверстие, через которое пропускается собранный из хомутов узел.
К собранному узлу прикрепляется третий хомут.

Вся эта нехитрая конструкция способна заменить вышедший из строя тросик. К тому же в случае необходимости всегда можно быстро снова заменить перетёршийся хомут на новый.

Ремонт клапанного механизма

Основное назначение клапанного механизма крышки — регулировка давления паров топлива в бензобаке. При длительной эксплуатации и износе клапаны перестают справляться со своими задачами. Если нет возможности поменять крышку целиком, можно отремонтировать механизм следующим образом:
