Как работает датчик давления шин в лада веста

Система контроля давления в шинах (TPMS) может устанавливаться заводом изготовителем. В случае отсутствия такой опции, владелец автомобиля может установить такие датчики своими руками. Разбираемся, оснащает ли АвтоВАЗ автомобили LADA системой контроля давления в шинах. А также, какие датчики выбрать в случае самостоятельной доработки.

Разновидности

Давление в шинах может контролироваться несколькими способами:

• Датчиками. Внутренними датчиками (монтируются внутри колеса) или наружными (накручиваются на ниппель вместо защитных колпачков). Сигнал с данными передается по радиоканалу на панель с дисплеем, которая находится в салоне автомобиля.
• Через систему ABS. В шинах нет датчиков, следят за давлением датчики ABS. Такая система не измеряет непосредственно давление, а вместо этого она сопоставляет сумму угловых скоростей вращения колес и отслеживает разницу этих сумм. Известно, что при падении давления в шине колесо начинает крутиться быстрее т.к. уменьшается его «диаметр». Увеличение угловой скорости регистрируется датчиком АБС, если отклонение средних показаний одной диагонали от другой – вот тут-то система и зажигает лампу.

Штатная система контроля давления в шинах на LADA

Lada Kalina и Granta. Система контроля давления в шинах (через систему ABS) устанавливаются на экспортные версии этих моделей с 2015 года (это обязательное требование для продажи автомобилей на европейском рынке). В настоящее время для российского рынка эта опция недоступна.

Lada XRAY. В руководстве по эксплуатации указывается, что кроссовер в вариантном исполнении имеет систему контроля давления в шинах (TPM – tire pressure monito- ring) и сигнализатор «Аварийное давление в шинах» на панели приборов. Однако в настоящее время эта опция недоступна, и когда появится неизвестно. Функцию можно активировать самостоятельно.

Lada Vesta. В комбинации приборов нового образца появились новые световые сигнализаторы, в том числе и индикатор давления в шинах. Опция используется на экспортных версиях седана, которые поставляются в Европу. В конце 2017 года в руководстве по эксплуатации появился новый пункт «Система контроля давления в шинах (TPMS)». Автомобиль оснащен системой контроля давления в шинах (TPMS) в вариантном исполнении. Принцип действия: каждое колесо (кроме запасного) имеет встроенный в клапан датчик, который регулярно замеряет давление в шине во время движения. Когда эта опция появится на Весте для российского рынка неизвестно.

Аксессуары

Установить датчики контроля давления в шинах можно любую модель LADA без исключения. В нашей подборке товаров с aliexpress вы найдете:

• TPMS с наружными датчиками (накручиваются на ниппель вместо колпачков) (цена 2554 р.)
• TPMS с внутренними датчиками (монтируются внутри колеса) (цена 2692 р.)
• Колпачки-индикаторы 2.0 Bar (цена 120 р.)
• Колпачки-индикаторы 2.2 Bar (цена 65 р.)
• Колпачки-индикаторы 2.4 Bar (цена 98 р.)

А вы используете систему контроля давления в шинах на LADA?

Обзор, схема управления, артикулы

Контроль над работой автомобиля, его узлов, агрегатов осуществляют датчики. Приборы в режиме «онлайн» передают показания электронному блоку управления для интерпретации и реагирования.
В случае обнаружения несоответствия последним, на приборной панели сигнализируется индикатор «Check Engine». Водитель на основании полученных данных принимает решение.

Перечень датчиков, установленных на Лада Веста

1. Контроллер (КСУД).
2. Датчик температуры охлаждающей жидкости (ДТОЖ).
3. Датчик детонации (ДД).
4. Датчик парковки.
5. Датчик положения коленчатого вала (ДПКВ).
6. Датчик положения распределительного вала (датчик фаз).
7. Датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ).
8. Датчик парктроника.
9. Датчик кислорода (ДК) или лямбда-зонд.
10. Датчик уровня топлива.
11. Датчик массового расхода воздуха (ДМРВ) или дроссельной заслонки.
12. Датчик скорости автомобиля (ДС).
13. Датчик АБС Лада Веста.
14. Датчик давления масла.
15. Датчик удара.
16. Датчики сцепленияи тормоза.

Детальное описание и расположение датчиков

КСУД — контроллер системы управления двигателем (каталожный артикул 21127141102062). Это основной датчик, который принимает данные о состоянии технического средства от систем.

Установлен в моторном отсеке, слева по ходу движения машины. Вмонтирован в пластиковый корпус вместе с силовыми предохранителями.

• отсутствие данных на дисплее при запуске двигателя;
• частичное отображение данных;
• звуковое сопровождение в ходе работы.

Ресурс эксплуатации неограниченный согласно данных руководства по эксплуатации. На практике, не больше 5 лет, после чего нуждается в замене новым.

Датчик температуры охлаждающей жидкости (артикул 2190-1306010). Контролирует температуру в системе охлаждения автомобилем. При достижении критической отметки сигнализирует на приборную панель для уведомления водителя.

Установлен в корпусе крышки термостата. Срок эксплуатации – 75-85 тыс. км. Ремонту не подлежит.

• некорректное отображение рабочей температуры;
• дисплей неактивный;
• нестабильное отображение градуса.

Датчик детонации (артикул 2346015900). Предназначен для фиксации высокочастотных колебаний блока цилиндров, которые возникают при сгорании топлива.

Расположен на внешней стенке блока цилиндров. Срок эксплуатации неограниченный. Ремонту не подлежит.

• затрудненный запуск двигателя;
• нестабильная работа мотора на холостых оборотах.

Датчик положения коленчатого вала (артикул 8200701972-В). В режиме онлайн пересылает ЭБУ данные о частоте вращения коленвала, угле наклона.

Установлен в отверстии прилива крышки масляного насоса. Ресурс – 80-90 тыс. км. Ремонту не подлежит.

• двигатель не заводится на протяжении длительного времени.

Датчик фаз

Датчик положения распределительного вала (артикул A2C90920400). Информирует электронный блок управления двигателем о достижении поршнем верхней и нижней мертвой точки при такте сжатия.

Установлен на двигателе, ниже крышки клапанов. Ресурс – 90-100 тыс. км. Ремонту не подлежит.

• ЭБУ переходит в аварийный режим работы;
• двигатель работает нестабильно на холостых оборотах.

ДАД и ДТВ

Датчик абсолютного давления и датчик температуры воздуха (артикул 21150382821003). Информирует ЭБУ о количестве потребленного воздуха с целью корректировки обогащения горючей смеси в камере сгорания.

Установлен на коллекторе воздушного патрубка. Ресурс – 90-100 тыс. км. Ремонту не подлежит.

• двигатель работает нестабильно на холостых оборотах;
• пассивная динамика разгона.

Лямбда-зонд

Датчик концентрации кислорода (артикул 226A41771RF). Сепарирует поток газов в выпускном коллекторе, информирует ЭБУ о концентрации газов.

Установлен на внешней стенке выпускного коллектора. Ресурс свыше 100000 км. Ремонту не подлежит.
Признаки неработоспособности:

• индикация ошибки на приборной панели.

Датчик массового расхода воздуха (артикул 8450020039). Установлен за корпусом воздушного фильтра. Считывает количество потребляемого воздуха двигателем при движении.

Ресурс свыше 100000 км. Ремонту не подлежит.

• индикация ошибки на приборной панели.

Датчик скорости автомобиля (артикул 8450006894). Измеряет фактическую скорость движения, передает данные электронному блоку правления двигателем.

Установлен вверху, на крышке картера сцепления. Ресурс свыше 100000 км. Ремонту не подлежит.
Признаки неработоспособности:

• отсутствие показаний спидометра.

Датчик давления масла (артикул 8200671275). Установлен за головкой блока цилиндров. При достижении минимального уровня контакты замыкаются, сигнал об ошибке передается на приборную панель.

Ресурс свыше 100000 км. Ремонту не подлежит.
Признаки неработоспособности:

• сигнализация ошибки на приборной панели автомобиля.

Датчики сцепления и тормоза

Датчик сцепления (артикул 253250007R). Установлен на рычаге блока педалей. При нажатой педали контроллер отключает регулирование нагрузки двигателя.

Ресурс свыше 100000 км. Ремонту не подлежит.
Признаки неработоспособности:

• сигнализация ошибки на приборной панели автомобиля.

Обзор цен производителей

Наименование	Цена в рублях
Контроллер (КСУД)	От 1200
Датчик температуры охлаждающей жидкости (ДТОЖ)	От 450
Датчик детонации (ДД)	От 450
Датчик положения коленчатого вала (ДПКВ)	От 450
Датчик положения распределительного вала (датчик фаз)	От 650
Датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ)	От 500
Датчик кислорода (абсорбера)	От 350
Датчик массового расхода воздуха (ДМРВ)	От 350
Датчик скорости автомобиля (ДС)	От 350
Датчик давления масла	От 350
Датчики сцепления и тормоза	От 350
*цены указаны состоянием на 15.04.2019 года

Указанный перечень каталожных артикулов датчиков используйте при покупке запчастей, новых комплектующих. Несмотря на простоту конструкции, устанавливайте оборудование в сертифицированных мастерских, где предоставляют гарантию качества на выполненные работы.
При возникновении сложностей обращайтесь за консультацией к менеджерам официальных представительств марки авто.

Отзывы

№	Положительные
1.	Дмитриевич (drive2.ru): за три года эксплуатации машины датчики ни разу не менял.
2.	Семен (prom.ua): на пробеге в 65000 км заменил ДМРВ, наездил уже 100000 км, проблем нет.
3.	Сергей (drom.ru): 80000 км на спидометре, заменил датчик температуры, нареканий на качество машины нет.
4.	Константин (rozetka.ua): недавно заменил ДДТ, купил оригинальный, цена 350 рублей.Установил сигнализацию и датчик удара дополнительно.
5.	Владимир (Auto.ru): автомобилем доволен, особых замечаний нет, оборудование работает в штатном режиме.
6.	Николай (Auto.Mail.ru): за два с половиной года использования техники единожды заменил датчик давления масла. Машина на гарантии, услуга дилера бесплатная.
7.	Кирилл (drive2.ru): на 90000 км полетел датчик АБС, заменил новым. Покупал в фирменном магазине.
8.	Сергей (drive2.ru): ничего особенного по датчикам сказать не могу, работают в штатном режиме.
Отрицательные
9.	Владимирович (prom.ua): дополнительно установил датчик парковки, его мне так не хватало в комплектации «Стандарт». Также заменил датчик холостого хода.
10.	Александр (Бибика.ру): часто выходит из строя датчик температуры, чем это вызвано, не знаю.
11.	Валентин (drive2.ru): спидометр некорректно отображает информацию на приборной панели, дилер рекомендовал заменить по гарантии.
12.	Семен (Автодиспетчер.ру): датчик давления в шинах устанавливал своими силами, в штатной комплектации не поставляется.

Видео — лямбда-зонд

Привет друзья! Сегодня я вам расскажу про свое крайне удачное и полезное приобретение в Китае. Поставил я в свою Весту СВ Кросс систему контроля давления в шинах от Xiaomi 70Mai TPMS. Бомба вещь. Ну обо всем по порядку.

Для любителей смотреть видео, есть видео обзор на на Ютубе:

Заказал я эту систему на Алиэкспрессе ТУТ еще ТУТ Там много подобных систем — Пример Но судя по отзывам у них немало проблем: то связь отваливается, то колпачки теряются, а иногда их просто воруют, то просто продукт еще сырой и много глюков и проблем в работе. В общем решил я не рисковать и взять проверенный бренд. Выбор пал на новинку от Xiaomi, вернее от бренда 70mai, это суббренд Xiaomi. У меня уже есть товары от этого бренда и к их качеству нареканий нет.

Заказ пришел примерно за 2 недели. В коробке находится пошаговая инструкция с характеристиками устройства, все по китайски, но что и как я вам сейчас и расскажу.

Далее видим главный блок этой системы с дисплеем, куда выводится вся необходимая информация. Блок полностью автономен. Имеет встроенный аккумулятор и солнечную панель для зарядки.

Но так же может работать и от USB. Для этого с боку есть Micro USB порт.

С противоположной стороны кнопка включения/выключения.

Снизу видим липкую основу, для монтажа блока на панель автомобиля.

В комплекте есть наклейки на колеса, для обозначения мест монтажа датчиков.

Есть кабель питания и четыре внутренних Bluetooth датчика. Каждый из них подписан, передний левый, передний правый и т.д.

Я специально взял внутренние датчики, они устанавливаются вместо штатных ниппелей, так как внешние, как показывает практика недолговечны, их быстро воруют и они опасны. А опасны они тем, что они держат в открытом состоянии золотник ниппеля, и частенько они травят воздух, что недопустимо.

В нижней черной части датчика находится батарейка и Bluetooth передатчик, а верхняя это просто ниппель.

Что касается батарейки, то по заявлению производителя, хватит ее на пять лет, я склонен ему верить, так как батарейка в системе слежения за почвой цветов от того же Xiaomi, работает у меня без остановки уже два года и не собирается садится, а принцип работы у него такой же, как и у этих датчиков.

Датчик фиксирует давление и температуру в колесе и по каналу Bluetooth передает информацию на головное устройство.

Ниппель у датчика стандартный. Имеет пластиковый колпачок, под которым скрывается золотник. В общем производитель не изобретал велосипед, а взял за основу надежную проверенную систему. При необходимости золотник можно спокойно заменить на новый из автомагазина.

Далее идет прижимная гайка, фиксирующая ниппель на диске колеса. В общем необходимо просто заменить старый ниппель на этот и все, система готова.

Все датчики уже привязаны к головному устройству, но не активированы, активируются они сразу после монтажа в колесо, когда на них действует давление, но чтобы убедится в их исправности до монтажа, можно принудительно их активировать, например насосом, создать давление на датчике, через это отверстие.

Один датчик я уже активировал, но нужно все проверить. Включаем насос, нагнетаем давление и вуаля, видим, что второй датчик появился в системе. Головное устройство установило с ним связь. Таким же образом активируем остальные датчики.

После этого едем на шиномонтаж, опыт работников не важен, ведь датчики ставятся так же, как и обычные ниппели.

Далее извлекается штатный ниппель и на его место устанавливается новый. Просто садится на штатное место и затягивается гайка. Размещать датчик нужно вот так! Иначе покрышка его сломает при бортировке.

Затем обязательно делаем балансировку, чтобы не было биения на скорости!

Два колеса готовы и датчики уже передают данные.

Вот так выглядят ниппели на местах. Это лучше чем внешние. Их не украсть и не потерять. И еще, не перепутайте датчики, устанавливайте строго согласно маркировке: левый — правый, передний — задний. (Если перепутали, то в программе можно их поменять местами).

И так, что нам показывает прибор. Показывает давление в шинах, показывает он в Барах. Так как 1 Бар равен 0,987 Атмосфер или 1.0197 кгс/см2. Так что будем считать, что показывает в привычных нам Атмосферах.

Так же показывает температуру в колесе, в Цельсиях. Заднее левое только что поставили, во время накачивания датчик обдувается потоком воздуха и остывает, еще не успел нагреться, поэтому показание на нем низкие.

Так же показывает остаток заряда встроенного аккумулятора.

Также показывает значок Солнышко, когда идет зарядка от солнца. Кстати экран тут жидкокристаллический и на солнце читается отменно.

Что касается точности показаний, то у прибора с этим все в порядке. На шиномонтаже я проверял, показаниях с их манометром сходятся один в один, но заснять не получилось. Вернее забыл �� Но проверим насосом, его манометр показывает точно. На заднем левом колесе манометр показывает ровно 2 атмосферы и прибор показывает тоже значение 2.0. Датчики исправны и верно откалиброваны.

Устройство опрашивает датчики примерно 1 раз в 5 секунд. Так же устройство сигнализирует о давлении ниже или выше нормы. Эти значения можно указать самому в приложении.

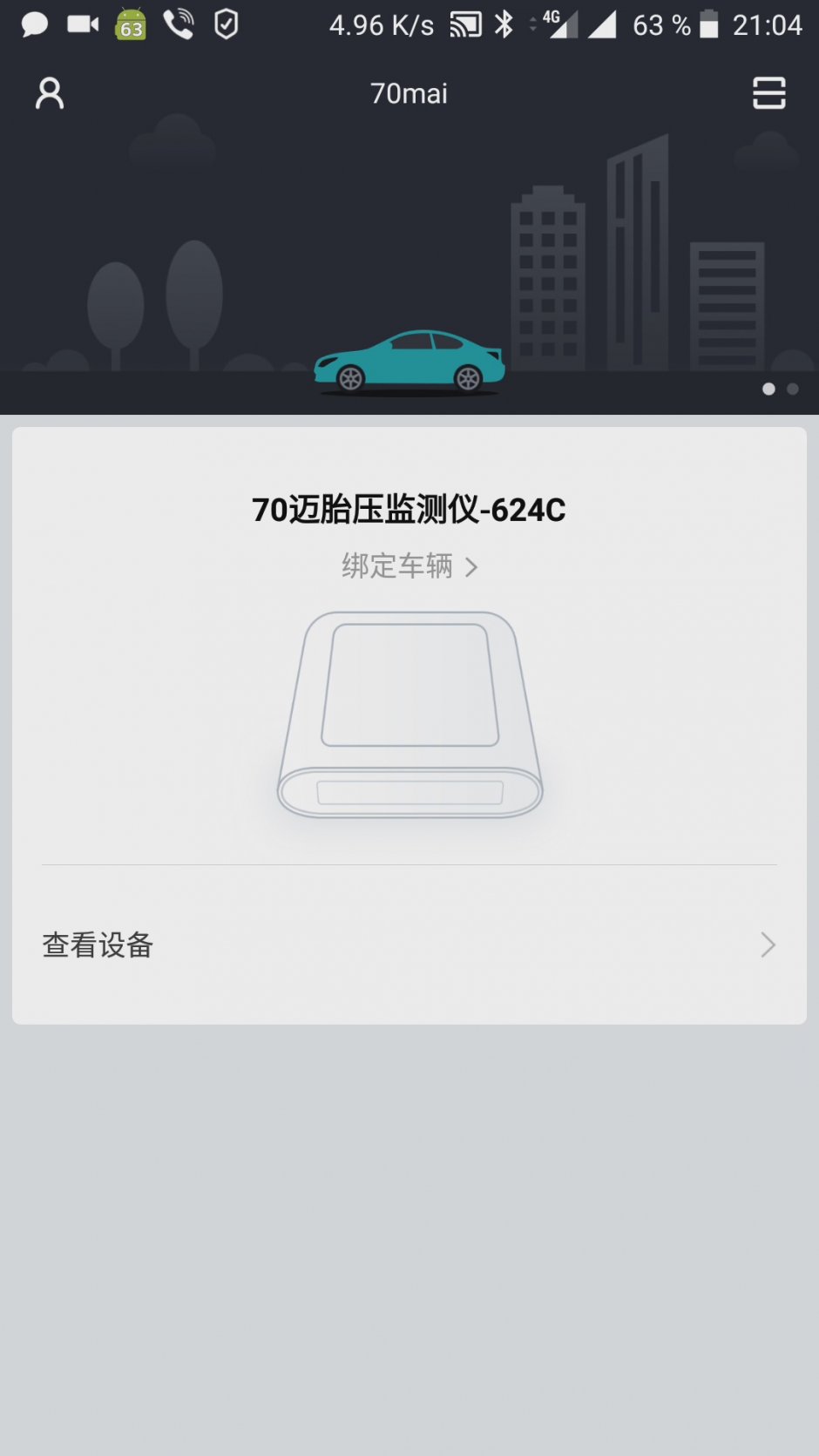

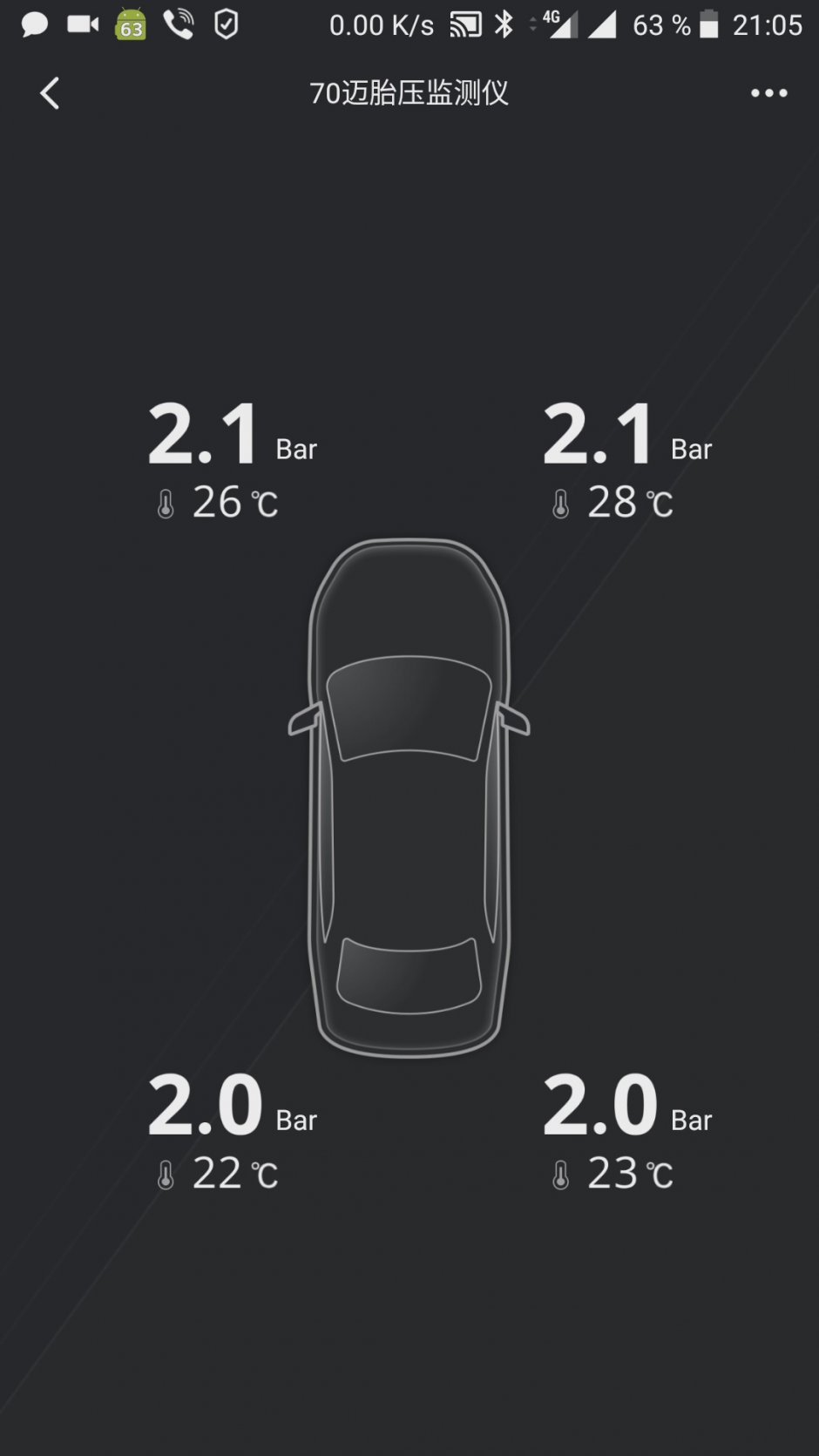

Ну и пару слов про приложение на смартфоне. Скачиваем его из Google Play и запускаем, предварительно подключив смартфон к устройству по Bluetooth. На главном экране видим список наших устройств, их может быть несколько. У меня пока одно. Нажимаем на него и открывается основное меню. Тут видим все те же параметры, что на самом устройстве: температуру и давление. Если мы нажмем на троеточие, то попадем в меню настроек. Пока что тут все на китайском, но это и не страшно, тут все элементарно. Возможно когда вы читаете эту статью, производитель уже выпустил английскую или даже русскую версию программы.

Первый пункт это настройка давления в шинах. В первой строке нам просто приводят пример перевода значений одной системы единиц в другую. Далее нам предлагают указать предпочтительное давление в передних колесах и задних. От этого будет автоматически меняться безопасный диапазон давления для передних и задних колес соответственно.

При выходе давления из этой зоны выше или ниже, система начнет оповещение водителя.

Следующий пункт меню это настройка температуры в шинах. Первая строчка опять же информационная, поможет перевести Фаренгейты в Цельсия. Вторая и третья для выбора предельной температуры в передних и задних колесах соответственно.

При превышении этого значения система опять же проинформирует водителя. По умолчанию это значение 70 градусов по Цельсию. Рекомендую это значение и оставить.

Третий пункт меню это привязка новых или перенастройка уже имеющихся датчиков. Например если вы перепутали датчики или перекинули колеса например с переда назад. Я установил датчики правильно и лазить сюда мне пока смысла нет. В принципе это все для чего нужно приложение, просто для более тонкой настройки.

Я долго думал куда установить это устройство. Он должен стоят под стеклом, что бы заряжаться от солнца.

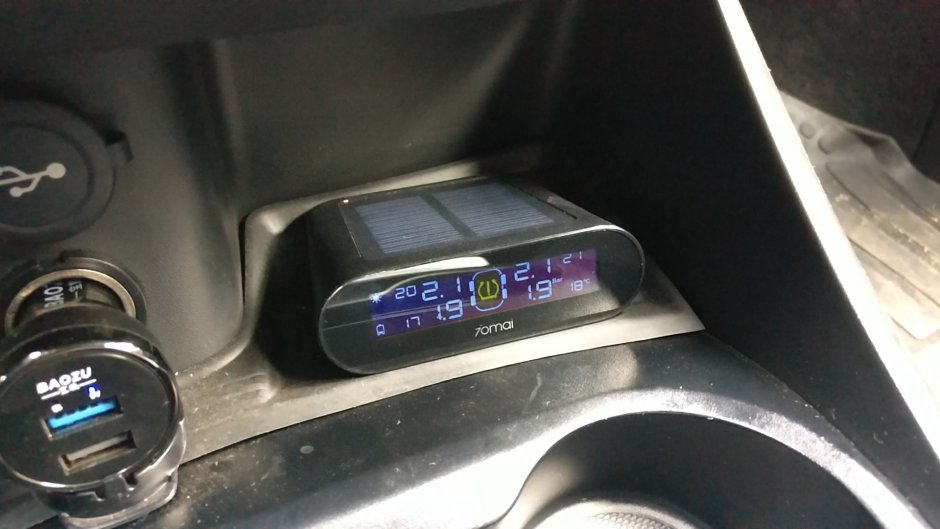

Но потом я вспомнил, что у Весты есть интересная ниша под панелью и уложив туда устройство, я был приятно удивлен, как гармонично оно туда вписалось. Как там и было. Можно даже не фиксировать, на резиновом коврике оно особо и не скользит. Показания вполне читаемы, да и на панели ничего лишнего нет и не привлекает внимания хулиганов. В общем в этой нише и решил его оставить. Благо рядом зарядник и штатный usb порт автомобиля, и можно кинуть питание USB кабелем с изогнутыми разъемами. Кабель я уже заказал, как придет подключу, а пока работает на аккумуляторах.

Кстати про автономность. Ночную поездку прибор пережил на аккумуляторе благополучно. Так что без кабеля питания, от заката до рассвета, аккумулятора хватает спокойно. Проверено.

Кстати, пока машина припаркована, устройство спит, и просыпается от вибрации, например хлопнув дверью. Устройство включается и готово к работе. Уходя не надо выключать, а приходя не надо включать, оно отключится автоматически через 5 минут простоя.

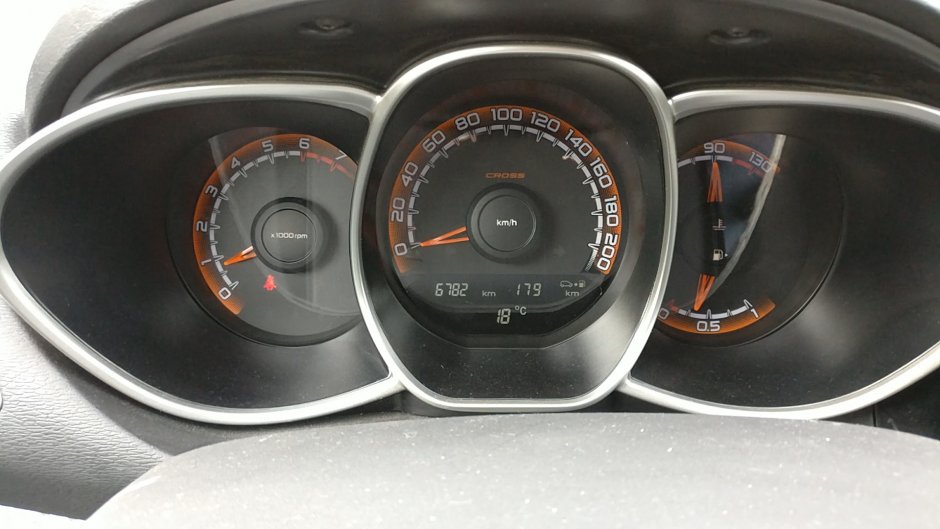

Ну и пара тестов. На улице 16 градусов. Машина стояла пол часа. Температура в колесах от 17 до 21 градуса. Естественно передник теплее, так как мотор близко и тормозные нагрузки выше. Давление же перед 2.1, зад 1,9, все как я люблю. Заводимся и едем.

Через пару километров показания меняются. Давление в задних колесах увеличилось примерно на одну десятую атмосферы в связи с увеличением температуры, что естественно. Температура растет — давление увеличивается.

По окончанию поездки температура еще немного подросла, но давление показывает то же. Оно конечно тоже подросло, но прибор имеет градацию в одну десятую атмосферы, видимо давление не превысило этот порог.

Любопытный факт, на улице всего 18 градусов, но после продолжительной поездки по городу, температура подскочила почти до 40 градусов, и соответственно давление тоже, перед уже показывает все 2,2 атмосферы. Боюсь представить что будет в летнюю жару! Лично видел как взрывается колесо на ходу от жары и перегрева.

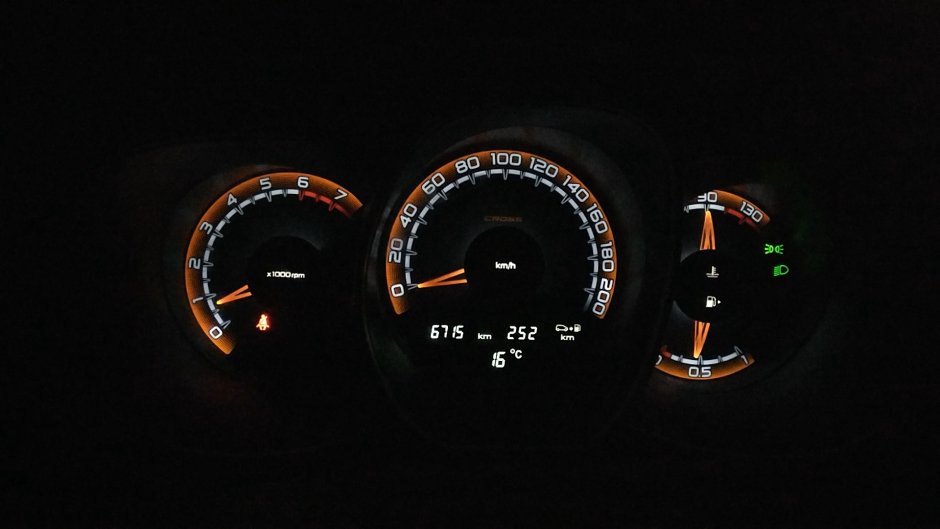

А вот еще ночной пример. На улице 16 градусов, и после получасовой езды по трассе, температура и давление повышено, но не сильно, так как по трассе обдув колес сильнее, чем по городу.

В общем система мне очень понравилась, кто то скажет что все это фигня, и колеса надо проверять перед посадкой в авто будет отчасти прав, но все же полезно, например на трассе, на большой скорости видеть, какое давление в колесах, и иметь возможность оповещения о проколе и снижения давления до того, как покрышка придет в негодность или не дай бог произойдет занос и опрокидывание. Также система оповестит о потери колеса. На переднеприводных авто утерю заднего колеса можно не замечать до момента полной остановки, смешно, но факт, много таких случаев.

Езжу с этой системой уже почти месяц и с каждой поездкой понимаю, что принял правильное решение о ее приобретении. Безопасность лишней не бывает. Всем удачи на дорогах!

Как активировать индикатор давления в шинах на панели на Lada Vesta

В комбинации приборов Lada Vesta есть световые сигнализаторы, в том числе и индикатор давления в шинах. Опция используется на экспортных версиях седана, которые поставляются в Европу. Разбираемся, можно ли активировать индикатор «низкое давление в шинах» в щитке приборов своими руками.

ЗР : Почему опция контроля давления в шинах не подключена с завода?
АВТОВАЗ: Вопрос находится в стадии проработки.

Штатный способ с датчиками в колесах

В конце 2017 года в руководстве по эксплуатации появился новый пункт «Система контроля давления в шинах (TPMS)». Автомобиль оснащен системой контроля давления в шинах (TPMS) в вариантном исполнении (экспортные).

Принцип действия: каждое колесо (кроме запасного) имеет встроенный в клапан датчик, который регулярно замеряет давление в шине во время движения. Данные с датчиком поступают через специальный блок связи в комбинацию приборов. Если давление в шинах ниже нормы — загорается соответствующий индикатор.

Как активировать индикатор TPMS в приборной панели Весты рассказал pavel-kor

Потребуется: адаптер ELM327 V1.5, цена около 200 рублей, ссылка на AliExpress .

1. Для смартфона на Android скачиваем и устанавливаем приложение ECU Tweaker . Архив ecu.zip копируем в корень внутренней или внешней памяти, не распаковывая.
2. Подключить адаптер ELM327 V1.5 к OBDII порту автомобиля.
3. Включить зажигание.
4. Запустить на смартфоне приложение «ECU Tweaker»
5. В поиске выбрать «Clio V»
6. Затем «Meter Cluster»
7. Затем «Cluster C1A_CMFB15-40ph2_V2.20» (либо «C1A_CMFB15-40ph2_V2.14»)
8. Затем «Configuration»
9. Затем «Configuration1»
10. Установить у параметра «DistanceUnit_CF» значение «miles»
11. Сохранить значение кнопкой справа.

После этого в БК включится иконка TPMS и SET TP. Однако, чтобы система заработала необходимо еще установить датчики в колеса и заставить панель приборов принимать данные с датчиков. Как это сделать пока неизвестно.

Нештатный способ с датчиками в колесах

Как активировать индикацию TPMS в приборной панели Lada Vesta штатным образом пока остается загадкой, однако один из владельцев этого автомобиля ( plos ) нашел альтернативный способ доработать конструкцию.

Потребуется: комплект TPMS (например, система мониторинга давления шин U912 (есть в подборке товаров на AliExpress, цена около 3500 рублей).

Порядок действий:

1. Установить датчики TPMS внутрь колес.
2. Разобрать корпус ЖК-монитора TPMS, найти зуммер и подпаять к его ножкам два провода (один «+», другой «-»). (По желанию можно зуммер перенести в комбинацию приборов, как это сделал автор и указал на схеме, тогда провода следует припаять к точкам, куда был припаян зуммер).
3. Установить дисплей TPMS в любое удобное место в салоне. .
4. Подвести два припаянных провода от ЖК-монитора TPMS к штатному светодиоду TPMS панели приборов (Либо последовательно добавить в цепь светодиод и ограничивающий резистор, как сделал автор. Это указано в схеме. Свой светодиод использовался, чтобы при необходимости все доработки можно было убрать).

Теперь, если давление в шинах будет ниже нормы, тогда на панели приборов загорится индикатор TPMS, и последует предупреждающий звуковой сигнал.

Нештатный способ с ABS

Потребуется:

1. адаптер ELM327 V1.5, цена около 200 рублей, ссылка на AliExpress .
2. иметь последнюю прошивку приборной панели (для с/о 8450007022 — 36, для н/о 8450030825 — 27 )
3. архив с базой и ПО

Установка ПО на смартфон Android:

1. Установить приложение ECU Tweaker (есть в архиве)
2. Из архива (ссылка выше) скачать ecu.zip. Копируем его в корень внутренней или внешней памяти, не распаковывая (программы сама найдет архив после запуска).
3. Если ранее использовали ECU Tweaker с другой базой ecu.zip, тогда необходимо удались старый файл ecu.zip, очистить кэш приложения и после этого добавить новый файл ecu.zip.
4. Если у вас погасла приборная панель, отключить ELM327 адаптер, выключите и включите заново зажигание и всё заработает.

Установка ПО на ПК/ноутбук:

• Скачать из архива (ссылка выше) ПО ddt4all и установить.

Общий порядок действий:

1. Подключить адаптер ELM327 V1.5 к OBDII порту автомобиля и включить зажигание.

2. Запустить ddt4all на ПК/ноутбуке (ddt4all.py, выбираем порт, выбираем адаптер, ставим галочку и нажимаем «Подключиться», в открывшемся окне нажимаем кнопку отмеченную кружком (с лупой), выбираем поиск по CAN) или ECU Tweaker на телефоне.

3. Активируем TPMS в блоке АБС (5 — включение, 7 — тип передаваемых данных, 9 — чувствительность определения, которую можно настраивать по факту эксплуатации). Для ПК: включить режим Эксперт (в меню сверху вторая иконка слева). Для смартфона: если значение не сохраняется, установите таймаут 670-1000 ms (нажать на шестеренку в правом верхнем углу, для блока АБС её безопасно нажимать)

4. Активировать TPMS в комбинации приборов. (нельзя нажимать на шестеренку в правом верхнем углу).

5. Сделать TPMS Reset через меню приборной панели. На щитках приборов с/о 8450007022 с ПО — 26, 28, 35, 36 пункта «set tp» НЕТ! и не появиться.

После активации лампочка может загореться, а после сброса должна погаснуть. Проверяем работу TPMS.

Если одно из колес спустило, во время движения загорится соответствующий индикатор на панели приборов.

Чтобы индикатор погас следует подкачать колесо и сбросить TPMS через БК приборной панели. Е сли в БК пункта Set TP нет (старая прошивка), то сбросить можно только через ELM327 в блоке АБС ( ABS — 5 TPMS — 52 — TPMS монитор — кнопка сброса ошибок и перекалибровки).

Внимание! Д ля максимально точного и быстрого определения спущенного колеса надо чтобы АБС полностью откалибровалось. Это происходит примерно после 500 км пробега! Но не волнуйтесь, прокол и полностью спущенное колесо система быстро увидит уже после первых 5 км калибровки. Чем больше пробег — тем точнее и быстрее происходит определение не только полностью спущенного, но и начинающего спускать колеса.

У кого не получается сделать активацию самостоятельно, могут обратиться за помощью к специалистам.

Xiaomi система контроля давления в шинах 70Mai TPMS с Алиэкспресс на примере Лада Веста СВ Кросс

Привет друзья! Сегодня я вам расскажу про свое крайне удачное и полезное приобретение в Китае. Поставил я в свою Весту СВ Кросс систему контроля давления в шинах от Xiaomi 70Mai TPMS. Бомба вещь. Ну обо всем по порядку.

Для любителей смотреть видео, есть видео обзор на на Ютубе:

Заказал я эту систему на Алиэкспрессе ТУТ еще ТУТ Там много подобных систем — Пример Но судя по отзывам у них немало проблем: то связь отваливается, то колпачки теряются, а иногда их просто воруют, то просто продукт еще сырой и много глюков и проблем в работе. В общем решил я не рисковать и взять проверенный бренд. Выбор пал на новинку от Xiaomi, вернее от бренда 70mai, это суббренд Xiaomi. У меня уже есть товары от этого бренда и к их качеству нареканий нет.

Заказ пришел примерно за 2 недели. В коробке находится пошаговая инструкция с характеристиками устройства, все по китайски, но что и как я вам сейчас и расскажу.

Далее видим главный блок этой системы с дисплеем, куда выводится вся необходимая информация. Блок полностью автономен. Имеет встроенный аккумулятор и солнечную панель для зарядки.

Но так же может работать и от USB. Для этого с боку есть Micro USB порт.

С противоположной стороны кнопка включения/выключения.

Снизу видим липкую основу, для монтажа блока на панель автомобиля.

В комплекте есть наклейки на колеса, для обозначения мест монтажа датчиков.

Есть кабель питания и четыре внутренних Bluetooth датчика. Каждый из них подписан, передний левый, передний правый и т.д.

Я специально взял внутренние датчики, они устанавливаются вместо штатных ниппелей, так как внешние, как показывает практика недолговечны, их быстро воруют и они опасны. А опасны они тем, что они держат в открытом состоянии золотник ниппеля, и частенько они травят воздух, что недопустимо.

В нижней черной части датчика находится батарейка и Bluetooth передатчик, а верхняя это просто ниппель.

Что касается батарейки, то по заявлению производителя, хватит ее на пять лет, я склонен ему верить, так как батарейка в системе слежения за почвой цветов от того же Xiaomi, работает у меня без остановки уже два года и не собирается садится, а принцип работы у него такой же, как и у этих датчиков.

Датчик фиксирует давление и температуру в колесе и по каналу Bluetooth передает информацию на головное устройство.

Ниппель у датчика стандартный. Имеет пластиковый колпачок, под которым скрывается золотник. В общем производитель не изобретал велосипед, а взял за основу надежную проверенную систему. При необходимости золотник можно спокойно заменить на новый из автомагазина.

Далее идет прижимная гайка, фиксирующая ниппель на диске колеса. В общем необходимо просто заменить старый ниппель на этот и все, система готова.

Все датчики уже привязаны к головному устройству, но не активированы, активируются они сразу после монтажа в колесо, когда на них действует давление, но чтобы убедится в их исправности до монтажа, можно принудительно их активировать, например насосом, создать давление на датчике, через это отверстие.

Один датчик я уже активировал, но нужно все проверить. Включаем насос, нагнетаем давление и вуаля, видим, что второй датчик появился в системе. Головное устройство установило с ним связь. Таким же образом активируем остальные датчики.

После этого едем на шиномонтаж, опыт работников не важен, ведь датчики ставятся так же, как и обычные ниппели.

Далее извлекается штатный ниппель и на его место устанавливается новый. Просто садится на штатное место и затягивается гайка. Размещать датчик нужно вот так! Иначе покрышка его сломает при бортировке.

Затем обязательно делаем балансировку, чтобы не было биения на скорости!

Два колеса готовы и датчики уже передают данные.

Вот так выглядят ниппели на местах. Это лучше чем внешние. Их не украсть и не потерять. И еще, не перепутайте датчики, устанавливайте строго согласно маркировке: левый — правый, передний — задний. (Если перепутали, то в программе можно их поменять местами).

И так, что нам показывает прибор. Показывает давление в шинах, показывает он в Барах. Так как 1 Бар равен 0,987 Атмосфер или 1.0197 кгс/см2. Так что будем считать, что показывает в привычных нам Атмосферах.

Так же показывает температуру в колесе, в Цельсиях. Заднее левое только что поставили, во время накачивания датчик обдувается потоком воздуха и остывает, еще не успел нагреться, поэтому показание на нем низкие.

Так же показывает остаток заряда встроенного аккумулятора.

Также показывает значок Солнышко, когда идет зарядка от солнца. Кстати экран тут жидкокристаллический и на солнце читается отменно.

Что касается точности показаний, то у прибора с этим все в порядке. На шиномонтаже я проверял, показаниях с их манометром сходятся один в один, но заснять не получилось. Вернее забыл 🙂 Но проверим насосом, его манометр показывает точно. На заднем левом колесе манометр показывает ровно 2 атмосферы и прибор показывает тоже значение 2.0. Датчики исправны и верно откалиброваны.

Устройство опрашивает датчики примерно 1 раз в 5 секунд. Так же устройство сигнализирует о давлении ниже или выше нормы. Эти значения можно указать самому в приложении.

Ну и пару слов про приложение на смартфоне. Скачиваем его из Google Play и запускаем, предварительно подключив смартфон к устройству по Bluetooth. На главном экране видим список наших устройств, их может быть несколько. У меня пока одно. Нажимаем на него и открывается основное меню. Тут видим все те же параметры, что на самом устройстве: температуру и давление. Если мы нажмем на троеточие, то попадем в меню настроек. Пока что тут все на китайском, но это и не страшно, тут все элементарно. Возможно когда вы читаете эту статью, производитель уже выпустил английскую или даже русскую версию программы.

Первый пункт это настройка давления в шинах. В первой строке нам просто приводят пример перевода значений одной системы единиц в другую. Далее нам предлагают указать предпочтительное давление в передних колесах и задних. От этого будет автоматически меняться безопасный диапазон давления для передних и задних колес соответственно.

При выходе давления из этой зоны выше или ниже, система начнет оповещение водителя.

Следующий пункт меню это настройка температуры в шинах. Первая строчка опять же информационная, поможет перевести Фаренгейты в Цельсия. Вторая и третья для выбора предельной температуры в передних и задних колесах соответственно.

При превышении этого значения система опять же проинформирует водителя. По умолчанию это значение 70 градусов по Цельсию. Рекомендую это значение и оставить.

Третий пункт меню это привязка новых или перенастройка уже имеющихся датчиков. Например если вы перепутали датчики или перекинули колеса например с переда назад. Я установил датчики правильно и лазить сюда мне пока смысла нет. В принципе это все для чего нужно приложение, просто для более тонкой настройки.

Я долго думал куда установить это устройство. Он должен стоят под стеклом, что бы заряжаться от солнца.

Но потом я вспомнил, что у Весты есть интересная ниша под панелью и уложив туда устройство, я был приятно удивлен, как гармонично оно туда вписалось. Как там и было. Можно даже не фиксировать, на резиновом коврике оно особо и не скользит. Показания вполне читаемы, да и на панели ничего лишнего нет и не привлекает внимания хулиганов. В общем в этой нише и решил его оставить. Благо рядом зарядник и штатный usb порт автомобиля, и можно кинуть питание USB кабелем с изогнутыми разъемами. Кабель я уже заказал, как придет подключу, а пока работает на аккумуляторах.

Кстати про автономность. Ночную поездку прибор пережил на аккумуляторе благополучно. Так что без кабеля питания, от заката до рассвета, аккумулятора хватает спокойно. Проверено.

Кстати, пока машина припаркована, устройство спит, и просыпается от вибрации, например хлопнув дверью. Устройство включается и готово к работе. Уходя не надо выключать, а приходя не надо включать, оно отключится автоматически через 5 минут простоя.

Ну и пара тестов. На улице 16 градусов. Машина стояла пол часа. Температура в колесах от 17 до 21 градуса. Естественно передник теплее, так как мотор близко и тормозные нагрузки выше. Давление же перед 2.1, зад 1,9, все как я люблю. Заводимся и едем.

Через пару километров показания меняются. Давление в задних колесах увеличилось примерно на одну десятую атмосферы в связи с увеличением температуры, что естественно. Температура растет — давление увеличивается.

По окончанию поездки температура еще немного подросла, но давление показывает то же. Оно конечно тоже подросло, но прибор имеет градацию в одну десятую атмосферы, видимо давление не превысило этот порог.

Любопытный факт, на улице всего 18 градусов, но после продолжительной поездки по городу, температура подскочила почти до 40 градусов, и соответственно давление тоже, перед уже показывает все 2,2 атмосферы. Боюсь представить что будет в летнюю жару! Лично видел как взрывается колесо на ходу от жары и перегрева.

А вот еще ночной пример. На улице 16 градусов, и после получасовой езды по трассе, температура и давление повышено, но не сильно, так как по трассе обдув колес сильнее, чем по городу.

В общем система мне очень понравилась, кто то скажет что все это фигня, и колеса надо проверять перед посадкой в авто будет отчасти прав, но все же полезно, например на трассе, на большой скорости видеть, какое давление в колесах, и иметь возможность оповещения о проколе и снижения давления до того, как покрышка придет в негодность или не дай бог произойдет занос и опрокидывание. Также система оповестит о потери колеса. На переднеприводных авто утерю заднего колеса можно не замечать до момента полной остановки, смешно, но факт, много таких случаев.

Езжу с этой системой уже почти месяц и с каждой поездкой понимаю, что принял правильное решение о ее приобретении. Безопасность лишней не бывает. Всем удачи на дорогах!

Как подключить датчик давления в шинах Lada Vesta

Датчик давления в шинах – это важное устройство, которое помогает водителю контролировать давление в шинах своего автомобиля. На Лада Веста установка датчика давления на шины предоставляется вариант, который может быть оснащен как заводом, так и сторонними производителями. Этот датчик давления может быть подключен к системе мониторинга давления в шинах автомобиля или работать автономно, предоставляя информацию о давлении в шинах на специальном дисплее в салоне автомобиля.

Установка датчика давления в шинах Лада Веста может быть выполнена самостоятельно при условии наличия необходимых инструментов и знаний. Важно проделать эту работу правильно, чтобы гарантировать надежность и функциональность датчика. В этой пошаговой инструкции мы расскажем вам, как правильно установить датчик давления в шинах Лада Веста.

Перед началом установки датчика давления в шинах Лада Веста, убедитесь, что у вас есть все необходимые инструменты, включая отвертки, ключи и прибор для снятия шин. Также стоит удалить все провода и устройства, которые могут мешать установке датчика, чтобы не повредить электронику автомобиля. Вам понадобится немного времени и терпения, но результат будет без сомнений стоящим.

Установка датчика давления в шинах Лада Веста

Установка датчика давления в шинах Лада Веста позволяет контролировать состояние давления в каждой шине автомобиля. Это важно для безопасности и комфорта во время езды. В данной инструкции рассмотрим пошаговый процесс установки датчика давления в шинах вашего автомобиля.

1. Подготовка материалов и инструментов.
   • Датчик давления — убедитесь, что он совместим с моделью Лада Веста и имеет все необходимые компоненты.
   • Насос для накачивания шин.
   • Монтажные инструменты — ключи, отвертки, пассатижи и т.д.
2. Поднятие автомобиля и снятие колеса.
   • Опустите окно соответствующей стороны автомобиля и выключите зажигание.
   • Используя подходящий ключ или домкрат, поднимите автомобиль так, чтобы колесо на котором будет устанавливаться датчик было в висячем состоянии.
   • Снимите колесо, используя необходимый инструмент.
3. Установка датчика давления в шину.
   • Положите датчик давления на гвоздь и установите его на место пробки для ниппеля шины.
   • Завинтите датчик в ниппель шины с помощью специального инструмента (может быть в комплекте с датчиком).
   • При необходимости затяните датчик давления с помощью подходящего ключа.
4. Сборка колеса и опускание автомобиля.
   • Предварительно проверьте состояние и целостность прокладок и шин.
   • Установите колесо обратно на место и затяните гайки с помощью подходящего ключа.
   • Опустите автомобиль, снимите домкрат и затяните гайки колес в нужной последовательности.
5. Проверка работоспособности датчика давления.
   • Заведите автомобиль и убедитесь, что датчик давления в шинах установлен правильно.
   • Включите функцию мониторинга давления в шинах на панели приборов и следите за показаниями датчика.
   • Если показания датчика некорректны, проверьте правильность установки и затяжку датчика.

После установки датчика давления в шинах Лада Веста рекомендуется регулярно проверять его работоспособность и состояние. Также не забывайте проверять и поддерживать правильное давление в шинах для безопасной и комфортной езды.

Почему необходимо устанавливать датчик давления

Сохраните свою безопасность на дороге

Установка датчика давления в шинах Лада Веста позволит вам следить за состоянием давления в шинах вашего автомобиля. Правильное давление в шинах является одним из ключевых факторов, влияющих на безопасность на дороге.

Повышайте экономичность топлива

Неправильное давление в шинах может привести к излишнему расходу топлива. Если шины недостаточно накачаны, поверхность контакта с дорогой увеличивается, что приводит к увеличению сопротивления движению и, как результат, к повышенному расходу топлива. Установка датчика давления позволит вам поддерживать оптимальное давление и сэкономить на затратах за топливо.

Снижайте риск поломки автомобиля

Недостаточное или избыточное давление в шинах может привести к износу шин и повышенному риску их прокола или разрыва. Поддерживая правильное давление в шинах с помощью датчика, вы снижаете вероятность возникновения поломок и увеличиваете срок службы шин.

Улучшайте качество вождения

С правильным давлением в шинах у вас будет лучшая управляемость автомобилем и точность при поворотах. Это особенно важно в условиях плохой погоды или на дорогах с неровностями. Установка датчика давления поможет вам контролировать состояние шин и обеспечить максимальное качество вождения.

Следите за состоянием шин

Наличие датчика давления позволит вам мгновенно получать информацию о состоянии давления в шинах, что поможет вам оперативно обнаружить потенциальные проблемы и предотвратить их развитие. Следите за состоянием шин с помощью датчика и сохраняйте оптимальное давление, чтобы предотвратить возможные поломки или аварии.

Как выбрать подходящий датчик давления

При выборе подходящего датчика давления для шин Лада Веста следует учесть несколько важных факторов:

• Совместимость с автомобилем: Проверьте, поддерживает ли выбранный датчик давления протокол, используемый вашим автомобилем. Некоторые датчики могут быть совместимы только с определенными моделями или брендами автомобилей.
• Точность измерений: Обратите внимание на точность измерений, указанную производителем. Чем выше точность, тем более надежные будут показания датчика.
• Диапазон измерений: Проверьте диапазон измерений датчика давления. Убедитесь, что он соответствует давлению, необходимому для вашего автомобиля.
• Качество изготовления: Отдайте предпочтение датчикам давления известных и надежных производителей. Это поможет вам избежать проблем с ненадлежащей работой датчика в будущем.

Обратите внимание на отзывы пользователей и рейтинги продукта. Чтение отзывов поможет вам получить представление о реальном опыте других водителей с выбранным датчиком давления.

Важно также учитывать свои индивидуальные потребности и предпочтения. Некоторые датчики давления имеют дополнительные функции, такие как беспроводное соединение с мобильным приложением или возможность отображения данных на приборной панели автомобиля.

После выбора подходящего датчика давления, следуйте инструкциям производителя по его установке на шины Лада Веста. Не забывайте регулярно проверять показания датчика и подкачивать шины при необходимости, чтобы обеспечить безопасную и комфортную поездку.

Подготовка к установке датчика давления

Перед установкой датчика давления в шинах Лада Веста необходимо выполнить несколько предварительных действий:

1. Отключите зажигание и убедитесь, что двигатель остановлен.
2. Поднимите автомобиль при помощи домкрата в соответствии с рекомендациями из инструкции по эксплуатации. Устанавливайте домкрат только в специально предназначенных для этого местах на автомобиле.
3. Установите баллончик с защитным смазывающим средством или специальный крем для монтажа шинки на вентиль шины. Это поможет избежать повреждений и утечек воздуха в процессе установки датчика.
4. Осмотрите вентиль шины и убедитесь, что он находится в исправном состоянии. Если вентиль старый или поврежден, рекомендуется заменить его на новый.
5. Подготовьте инструменты, необходимые для установки датчика – гаечный ключ, отвертку и набор ключей.

После выполнения указанных выше действий вы будете готовы к установке датчика давления в шинах вашего автомобиля Лада Веста. Не забывайте соблюдать меры безопасности и быть внимательными во время работы с автомобилем.

Необходимые инструменты и материалы

Для установки датчика давления в шинах Лада Веста вам понадобятся следующие инструменты и материалы:

• Датчик давления для шин
• Комплект инструментов для установки (могут быть включены в наборе с датчиком)
• Ключ для откручивания колесных гаек
• Ключ для откручивания гаек датчика давления (если необходимо)
• Монтажная паста (для обеспечения хорошего контакта датчика с шиной)
• Манометр (для проверки давления)

Убедитесь, что у вас есть все эти инструменты и материалы перед началом установки датчика давления в шинах Лада Веста. Это поможет вам установить датчик правильно и без проблем.

Правильный способ снятия колеса

Для того чтобы снять колесо с автомобиля Лада Веста следуйте следующим инструкциям:

1. Подготовьте необходимые инструменты: домкрат, ключ для снятия гаек и запасное колесо.
2. Убедитесь, что автомобиль находится на ровной и непроезжаемой поверхности.
3. Выключите двигатель и включите стояночный тормоз.
4. Расположите домкрат под подходящим местом автомобиля.
5. Поворачивайте руль в сторону колеса, которое хотите снять. Это поможет предотвратить случайное движение автомобиля.
6. Поднимите автомобиль с помощью домкрата до тех пор, пока колесо не оторвется от земли.
7. С помощью ключа открутите гайки с колеса, не полностью их снимая.
8. Аккуратно снимите колесо с болтами и установите его в безопасное место.

После снятия колеса можете приступить к установке датчика давления или других доработок своего выбора.
