Лампы W5W: описание конструкции, где устанавливают, виды, меры предосторожности

Авто

В автомобилях устанавливают разные лампы на панель управления, в освещение номерного знака, в фарах и габаритах. Это зависит от размера, вида цоколей и мощности лампочек, которыми пользуются. W5W лампа — широко распространена, ведь ее применяют как внутри салона, так и в других местах. Они компактные, с большой светоотдачей и простой конструкцией. Их применяют везде, но в основном, в улучшении систем автомобилей.

Описание конструкции

Для начала рассмотрим основные характеристики лампы маломощных ламп накаливания W5W:

  • Мощность — 5 Ватт;
  • Напряжение питания — 12В;
  • Световой поток — 50 Лм.
  • длинна 26.8 мм (может отличаться);
  • диаметр колбы — 10.3 мм.

Стоит отметить, что лампы W5W бывают и галогеновые, они отличаются немного большим световым потоком (60 Лм), и более белым свечением. Галогенки обычно отличаются наличием «пиптика» на верхней части колбы, на примере ниже вы видите, как выглядит галогеновая W5W от Osram.

W5W с эффектом ксенонаразмеры W5W с эффектом ксенона

Хоть лампочка фактически бесцокольная, её контакты к которым подключается питание представляют собой две проволочки, которые выведены с нижней сплюснутой части колбы и загнуты по разным сторонам, но такое решение всё же называется — «цоколь W2.1×9.5d» также цоколи этих ламп часто называют «T10».

Патрон

Где устанавливают

Лампы W5W потребляют мало энергии, соответственно у них и малый нагрев при работе. Но их световой поток невысок. Поэтому лампочки W5W T10 устанавливают в:

  • Подсветку номера;
  • Плафон освещения салона;
  • Подсветка перчаточного ящика (бардачок);
  • Освещение багажника;
  • Используют в качестве габаритной лампы;
  • В повторителях поворотов.

Лампы W5W: описание конструкции, где устанавливают, виды, меры предосторожности Лампы W5W: описание конструкции, где устанавливают, виды, меры предосторожности Лампы W5W: описание конструкции, где устанавливают, виды, меры предосторожности Лампы W5W: описание конструкции, где устанавливают, виды, меры предосторожности Лампы W5W: описание конструкции, где устанавливают, виды, меры предосторожностиЛампы W5W: описание конструкции, где устанавливают, виды, меры предосторожности

Не перепутайте! Если стекло повторителя поворотов желтого или оранжевого цвета используют обычную W5W, а если белого – то лампочку с желтой колбой. При этом, если лампа желтая, то её маркировка обычно отличается — WY5W

Желтая WY5W

Как вы уже могли заметить, лампы W5W бывают не только с нитью накала. Всего существует 3 основных вида:

  • Накаливания. Самый дешевый и распространенный вариант. При ударах и тряске нить накала может оборваться.
  • Галогеновые. Светят чуть ярче предыдущих, и имеют несколько больший срок службы. В остальном такие же.
  • Светодиодные. Не боятся тряски, светят ярче и дольше, типовая потребляемая мощность от 0.5 Ватта до 1 Ватта. Но за такими преимуществами кроется большой недостаток — не всегда совместимы с бортовой сетью автомобиля и на рынке много низкосортного китайского товара, который прослужит даже меньше чем лампочки накаливания. Кстати низкокачественные лампочки быстро выходят из строя от повышенного напряжения питания, а в бортовой сети заведенного автомобиля оно всегда больше 12В.

Лампы W5W: описание конструкции, где устанавливают, виды, меры предосторожности Лампы W5W: описание конструкции, где устанавливают, виды, меры предосторожностиЛампы W5W: описание конструкции, где устанавливают, виды, меры предосторожности

Проблема светодиодных ламп W5W состоит в том, что они, как бы парадоксально это не звучало, потребляют в разы меньше энергии из бортовой сети. Из-за этого в современных автомобилях они, зачастую, не работают, так как бортовой компьютер контролирует потребление энергии источниками света.

Если лампа внезапно начинает потреблять слишком мало или наоборот слишком много тока – он диагностирует неполадку и отключает эту цепь, либо постоянно выводит ошибку о неисправности.

В качестве обманки может использоваться устройство представляющее собой резистор в радиаторе, оно может называться либо «обманка Canbus w5w», либо «нагрузочный резистор для ламп W5W T10».

Обманка

Также есть и лампы со встроенной обманкой, для простой замены штатных без каких-либо переделок, однако их примерная цена — от 200 рублей и выше. В маркировке таких лампочек обычно добавлено слово «Canbus».

Лампа с обманкой

Чтобы не покупать обманку вы можете самостоятельно подобрать резисторы для стабильной работы ламп. Это порядка 25-30 Ом с мощностью больше 5 ватт, либо установить параллельно светодиодным обычные лампочки накаливания и спрятать их где-то под капотом или за приборной доской. В этом случае вы потратите на обманку 5-10 рублей.

передние габариты

Какую лучше выбрать

Среди всего многообразия автомобильных ламп w5w можно подобрать для себя довольно качественные модели, приемлемые по стоимости и техническим характеристикам.

Обращайте внимания на изделия от таких брендов, как

  • Phillips;
  • Osram;
  • Bosch;
  • Narva;
  • Hella;
  • GE.

Их продукция обычно выполнена на достойном уровне и отрабатывает заявленный срок службы..

Рейтинг лучших

Светодиодные приборы незаменимы в каждом автомобиле из-за того, что их устанавливают для габаритных огней и другого освещения. Чтобы они светили ярко необходимо обратить внимание на характеристики популярных брендов.

W5W PHILIPS X-TREMEVISION

Модель излучает в пять раз больше теплого света в отличие от других лампочек. Параметры источников света одинаковые, поэтому их можно устанавливать в любые машины, не изменяя строение фар. У Philips X-tremeVision есть линза, которая распространяет свечение на 360º.

  • производитель — Голландия;
  • серия — X-tremeVision LED;
  • срок использования — примерно 12 лет;
  • достоинства — светодиодные LED;
  • напряжение — 15 Вольт;
  • мощность — 1 Ватт;
  • в комплекте по две штуки;
  • гарантия — 1 год.

Лампа филипс

W5W PHILIPS WHITEVISION

Эти лампочки подходят для отделки автомобиля. Их свет белый, без признаков желтого цвета, а еще они сочетаются с CrystalVision, и X-tremeVision.

  • производитель — Голландия;
  • серия — WhiteVision;
  • период использования — около 11 месяцев;
  • достоинства — теплое белое свечение;
  • напряжение — 12 Вольт;
  • мощность — 5 Ватт.

Лампа white vision

W5W PHILIPS LONGLIFE ECOVISION

Лампочки экологичны и их не нужно часто менять из-за высокого качества производства и долгого использования, ведь компания об этом позаботилась.

  • производитель — Голландия;
  • серия — LongLife EcoVision;
  • период использования — примерно 3.5 года;
  • преимущества — долгий срок службы;
  • напряжение — 12 Вольт;
  • мощность — 5 Ватт;
  • в комплекте по две штуки.

Лампа longlife

W5W OSRAM

Стандартные лампочки, которые ставят на заводах при сборке автомобиля. Они подойдут водителям, для которых не важны высокие требования к освещению.

  • производитель — Германия;
  • серия — Original;
  • срок использования — около одного года;
  • достоинства — комплектуются на заводе;
  • напряжение — 12 Вольт;
  • мощность — 5 Ватт;
  • в комплекте по 2 шт.

Лампа osram

W5W NARVA RANGE POWER BLUE+

Свечение этих ламп приятного голубого оттенка, а строение прибора сочетается с его яркостью и низкой ценой.

  • производитель — Германия;
  • серия — Range Power Blue+;
  • период использования — примерно 10 месяцев;
  • преимущества — теплое свечение белого цвета;
  • напряжение — 12 Вольт;
  • напряжения — 5 Ватт;
  • в комплекте по десять штук.

Лампа NARVA

Меры предосторожности

Лампы W5W: описание конструкции, где устанавливают, виды, меры предосторожности

Лампы с цоколем W5W используют для замены габаритных огней, поворотников, освещения номерного знака и салона. Они экономичны, надежны и хорошо светят, а потому пользуются доверием у водителей, которые не боятся выгонять машину ночью или в дождливый день.

Покупая лампочки, можно быть уверенным, что они долго прослужат, а аварийных ситуаций не предвидится.

Замена ламп заднего блок-фонаря Mitsubishi Outlander 2003 — 2008

Блок стоп-сигнала и заднего габарита автомобиля представляет собой 2 лампочки: одна большая (с 2-мя нитями накаливания), которая отвечает за габарит и стоп-сигнал, вторая маленькая (отвечает только за габарит).

Остальные лампы залнего блок-фонаря заменяются аналогично.

Блок стоп-сигнала и заднего габарита Mitsubishi Outlander I 2003 - 2008

1. Для замены блока открываем багажник, откручиваем 2 болта крепления.

Болты крепления заднего блок-фонаря Mitsubishi Outlander I 2003 - 2008

2. Аккуратно потяните за нижний правый угол фонаря оттягивая его назад, чтобы освободить один из 2-х или сразу два пистона. Если после приложения небольшой силы они не поддались, лучше подойти с боковой стороны кузова, аккуратно поддеть пальцами за нижнюю кромку фонаря и потянуть его вдоль кузова (в сторону движения задним ходом). Там жесткость пластика фонаря максимальная и меньше риск сломать фонарь и поцарапать кузов.

Снятие заднего фонаря Mitsubishi Outlander I 2003 - 2008

3. После снятия фонаря, поверните задние защитные крышки лампочек и извлеките патрон с лампой.

Пистоны крепления лампочек задней блок-фары Mitsubishi Outlander I 2003 - 2008

4. Вытяните лампу из патрона и замените новой. Мощность ламп W21/5W 12В.

Патроны передних габаритных огней

соответственно вставлять и поворачивать ничего не надо, о чем кстати написано в руководстве по эксплуатации пункт 8-40, страница 519. Но суть проблемы в том, что патрон абсолютно не держится в этом отверстии и крутится на все 360 градусов и без каких либо усилий "ходит туда-сюда". Исходя из всего вышеописанного, могу сделать выводы: либо патроны бракованные и не соответствуют необходимым характеристикам; либо ответный паз не соответствует необходимому диаметру. Можно конечно "подмотать изоленты", но я не считаю такой ремонт выходом из ситуации при стоимости автомобиля больше миллиона рублей. Вот и хочу спросить, может кто-то сталкивался с аналогичной проблемой и каковы были пути решения. Сразу уточню по поводу ОД, с этой проблемой обращался, на что был дан ответ "мы все поправили, у вас просто лампочка не до конца была вставлена, поездейте до ТО1, если проблема не исчезнет будем разбираться дальше". Вот ТО1 мне уже предстоит через 1000 км и хотелось бы приехать подготовленным.

Замена лампы габарита Outlander Xl

Перед заменой лампы убедитесь, что свет выключен. Не касайтесь стеклянной колбы новой лампой. Жир, оставшийся на стекле, испаряется по мере нагрева лампы и оседает на отражателе, поверхность которого затемнена.

Предупреждение

Температура лампы очень высока сразу после выключения. Прежде чем прикасаться к лампе, подождите, пока она остынет. Иначе можно обжечься.

Заметка
  • Если вы не уверены, можно ли произвести замену правильно, обратитесь в авторизованный сервисный центр Mitsubishi Motors.
  • Снимая лампы и диффузоры, будьте осторожны, чтобы не поцарапать краску автомобиля.
  • Противотуманные фары можно затемнить во время дождя или после мытья. Это явление аналогично запотеванию под дождем и не является неисправностью. Когда фары включены, от тепла испаряется влага. Однако, если в фарах скапливается вода, мы рекомендуем вам проверить их.
Сила лампы

Для замены используйте новую лампу того же цвета и мощности.

Наружное освещение
  1. Свет: 60 Вт (NVZ)
  2. Дневной ходовой свет: 5 Вт (W5W)
  3. Осветительные приборы:
    с галогенными лампами: 51 Вт (HB4)
    с ксеноновыми газоразрядными лампами: 35 Вт (D2R)
  4. Передние противотуманные фары: 55 Вт (HI 1)
  5. Передние указатели поворота: 21 Вт (WY21W)
  6. Боковые индикаторы повторителя: 5 Вт (W5W)
  7. Верхний стоп-сигнал
  8. Задние указатели поворота: 21 Вт (WY21W)
  9. Задние противотуманные фары (со стороны водителя): 21W (W21W)
  10. Задние фонари / стоп-сигналы
  11. Подсветка: 21 Вт (W21W)

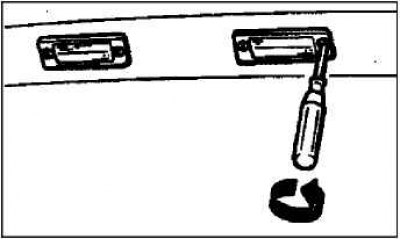

  12. Подсветка номерного знака: 5 Вт (W5W)

Тип лампы указан в скобках.

Предупреждение

Для замены ксеноновых газоразрядных ламп рекомендуется обратиться в сервисный центр Mitsubishi Motors. Цепи питания этих ламп, сами лампы и электроды создают высокое напряжение, которое создает опасность поражения электрическим током.

Заметка
  • Светодиоды используются в нижних и верхних стоп-сигналах, а также в заднем фонаре. Если эти фары необходимо отремонтировать или заменить, обратитесь в авторизованный сервисный центр Mitsubishi Motors.
  • Боковые указатели поворота не подлежат замене по отдельности.
    Если эти фары необходимо отремонтировать или заменить, обратитесь в авторизованный сервисный центр Mitsubishi Motors.
Осветительные приборы, расположенные внутри автомобиля
  1. Лампа багажника: 8 Вт
  2. Внутренний задний фонарь: 8 Вт
  3. Местное и переднее внутреннее освещение: 8Вт
  4. Освещение нижней центральной консоли
  5. Подсветка нижнего перчаточного ящика на приборной панели: 1,4 Вт

ПРОЧИТАТЬ ЗАМЕНУ Замена стоек заднего стабилизатора Рено Дастер

Заметка

Светодиод используется для освещения нижней части центральной консоли. Если эти фары необходимо отремонтировать или заменить, обратитесь в авторизованный сервисный центр Mitsubishi Motors.

Замена галогеновых фар ближнего света
  1. Чтобы заменить лампу левой фары, отверните болт (A), удерживающий держатель реле, а затем сдвиньте держатель реле назад.

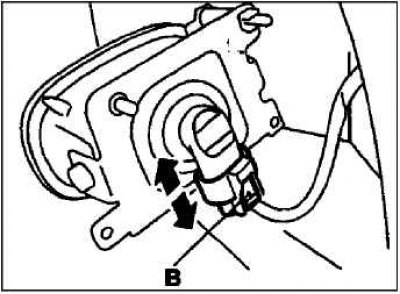

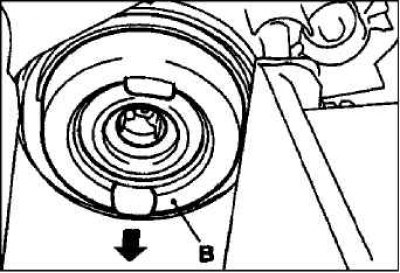

  2. Поверните лампу (B) против часовой стрелки, затем снимите ее.

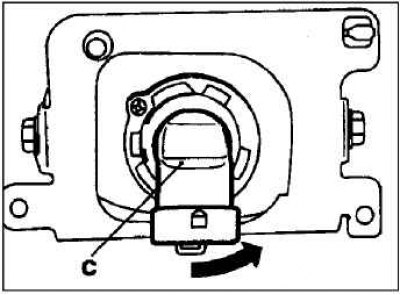

  3. Нажмите на защелку (C) и извлеките картридж (D).

Предупреждение

  • Будьте осторожны при обращении с галогенными лампами. Газ в галогенной лампе находится под высоким давлением, поэтому при падении, ударе или прикосновении к твердому объекту он может взорваться.
  • Не прикасайтесь к галогенной лампе руками, грязными перчатками и т.д.
    Когда проектор включен, жир для рук, попавший в лампу, испаряется, что может повредить лампу. Загрязненную стеклянную поверхность следует очистить спиртом, разбавителем для краски и т.п. Устанавливайте лампу только после того, как она полностью высохнет.
Замена ксеноновых фар ближнего света

Предупреждение

Для замены ксеноновых газоразрядных ламп рекомендуется обратиться в сервисный центр Mitsubishi Motors. Цепи питания этих ламп, сами лампы и электроды создают высокое напряжение, которое создает опасность поражения электрическим током.

Замена фар ближнего света
  1. Чтобы заменить правую лампу, снимите болт шайбы (A) с заливной горловины омывающей жидкости и установите бачок на место.
  2. Нажмите на защелку (B) и извлеките картридж (C).
  3. Поверните лампу (D) против часовой стрелки и снимите ее.

Видео: Замена Лампочки Габарита Outlander Xl

Предупреждение

  • Будьте осторожны при обращении с галогенными лампами. Газ в галогенной лампе находится под высоким давлением, поэтому при падении, ударе или прикосновении к твердому объекту он может взорваться.
  • Не прикасайтесь к галогенной лампе руками, грязными перчатками и т.д.
    Когда проектор включен, жир для рук, попавший в лампу, испаряется, что может повредить лампу. Загрязненную стеклянную поверхность следует очистить спиртом, разбавителем для краски и т.п. Устанавливайте лампу только после того, как она полностью высохнет.
Огни для парковки
  1. Чтобы заменить правую лампу, снимите болт шайбы (A) с заливной горловины омывающей жидкости и установите бачок на место.
  2. Для простоты использования отсоедините картридж (B), нажав на защелку ближнего света (C) (D).

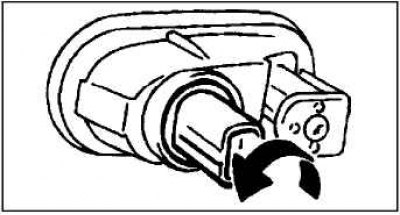

  3. Поверните боковой патрон лампы (E) против часовой стрелки и снимите его.
  4. Отключите лампу.

При замене лампы габаритного света надежно прикрепите держатель ближнего света.

Передние указатели поворота

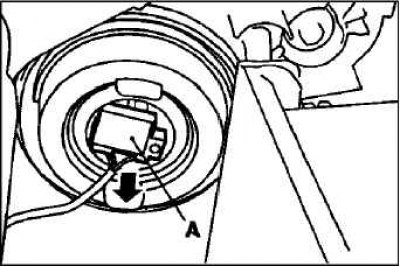

  1. Поверните картридж (A) против часовой стрелки и снимите его.
  2. Отключите лампу.

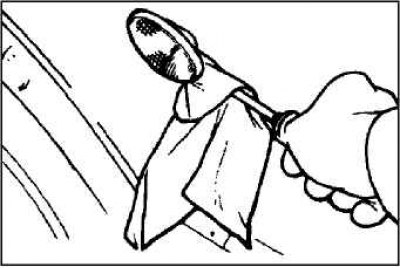

Боковые повторители

Боковые указатели поворота не подлежат замене по отдельности.
Если эти фары необходимо отремонтировать или заменить, обратитесь в авторизованный сервисный центр Mitsubishi Motors.

Противотуманные фары
  1. Вставьте конец отвертки с плоским жалом (завернутый в тряпку) в выемку в динамике (A), затем снимите динамик, осторожно нажав.

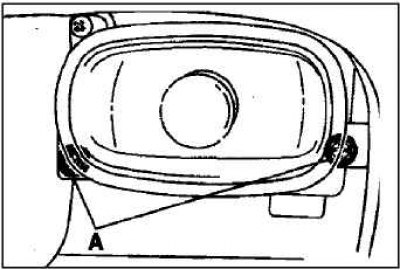

  2. Выверните пять болтов (B) крепления нижней части переднего бампера.
  3. Вставьте отвертку в канавку поршня, снимите поршень (С) (шесть), затем снимите нижнюю часть переднего бампера.
  4. Снимите заменяемую крышку противотуманной фары.
    Вставьте отвертку в выемку поршня, снимите поршень (D), затем снимите крышку.
  5. Для удобства открутите болт (E) и наклоните противотуманный свет в направлении стрелки.
  6. Нажмите на замок (F) и удалите картридж (G).

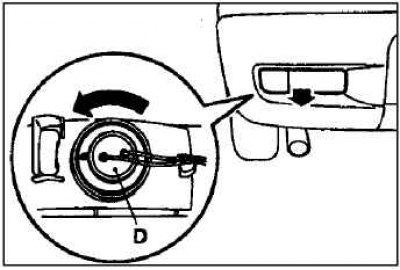

  7. Поверните лампу (H) против часовой стрелки и снимите ее.

Предупреждение

  • Будьте осторожны при обращении с галогенными лампами. Газ в галогенной лампе находится под высоким давлением, поэтому при падении, ударе или прикосновении к твердому объекту он может взорваться.
  • Не прикасайтесь к галогенной лампе руками, грязными перчатками и т.д.
    Когда проектор включен, жир для рук, попавший в лампу, испаряется, что может повредить лампу. Загрязненную стеклянную поверхность следует очистить спиртом, разбавителем для краски и т.п. Устанавливайте лампу только после того, как она полностью высохнет.
Задние противотуманные фонари (со стороны водителя)
  1. Откройте пол багажника и вставьте его.
  2. Вставьте отвертку с плоским лезвием в выемку поршня (A) и, наклонив ее к корпусу, снимите поршень (4 штуки), затем снимите крышку.
  3. Выверните винты (B), которыми крепится лампа, а затем снимите лампу.

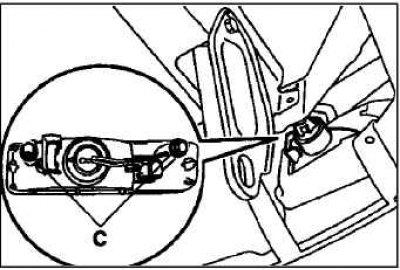

  4. Снимите патрон лампы (C), повернув его против часовой стрелки, затем снимите лампу, вытащив ее.
Заметка

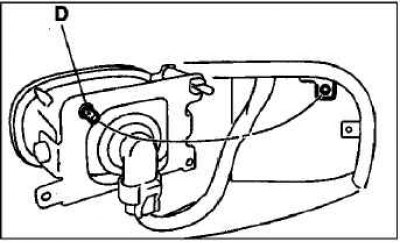

При повторной установке лампы совместите направляющие штифты (D) с отверстием в корпусе.

Задний фонарь

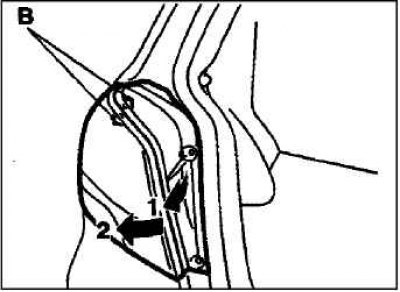

  1. Выверните винты (A), затем снимите фонарик.
  2. Поверните картридж против часовой стрелки и снимите его. Q ?? Светодиодные стоп-сигналы / задние фонари ?? не заменен
    ИЗ ?? Указатели поворота сзади
  3. Отключите лампу.

ПРОЧИТАЙТЕ Замена сальника распредвала Volvo xc90

Заметка
  • В стоп-сигналах и задних фонарях используются светодиоды. Если эти фары необходимо отремонтировать или заменить, обратитесь в авторизованный сервисный центр Mitsubishi Motors.
  • При установке лампы совместите направляющие штифты (D) с отверстиями в корпусе.
Задние фонари
  1. Откройте багажник.

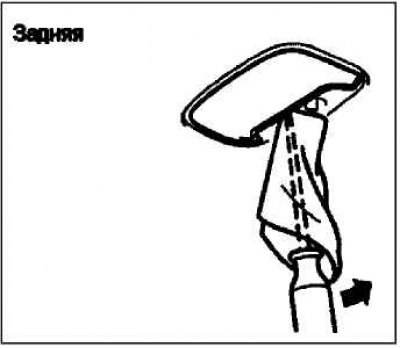

  2. Вставьте обернутый тканью конец отвертки с плоским лезвием в выемку в крышке и снимите крышку.
  3. Поверните картридж (A) против часовой стрелки и снимите его.
  4. Отключите лампу.
Верхний стоп-сигнал
Заметка

Светодиоды используются в верхнем стоп-сигнале. Если эти фары необходимо отремонтировать или заменить, обратитесь в авторизованный сервисный центр Mitsubishi Motors.

Замена габаритов аутлендер 3

OUT III: Замена ламп наружнего и салонного освещения Mitsubishi Outlander III. Применяемость и взаимозаменяемость ламп. Замена ламп на светодиоды Mitsubishi Outlander III

Навигатор темы
Замена ламп наружнего и салонного освещения. Применяемость и взаимозаменяемость ламп. Замена ламп на светодиоды

  1. Фары дальнего света: HB3, 60W
  2. Фары ближнего света (галогеновая фара): H7, 55W
    Фары ближнего света (ксеновая фара): D4S, 35W
  3. Габаритные огни: W5W, 5W
  4. Указатели поворотов в фаре: PY21W, 21W
  5. Указатели поворотов боковые: W5W, 5W (для машин с указателем поворота на крыле)
    LED — для машин с указателем поворота на зеркалах
  6. Противотуманные фары: H11, 55W Тема про ПТФ
  1. Противотуманные фонари: W21W, 21W
  2. Фонарь заднего хода: W21W, 21W
  3. Фонарь освещения номерного знака: W5W, 5W
  4. Третий фонарь стоп-сигнала, вмонтирован в спойлер — LED (на светодиодах)
  5. Указатели поворотов: PY21W, 21W
  6. Фонари стоп-сигнала/Стояночные фонари (габариты): P21/5W, W21W 5W

Миниатюры

Вот пример по замене штатных ламп в фонарях на светодиоды:

Миниатюры

Так как в технике не бум-бум, помогите понять какой вариант должен нам подойти. Заранее спасибо!

Не надо. Я потянул и фара треснула пополам.
Её надо подковыривать отверткой со стороны крыла. При этом царапается краска, но это лучше , чем покупать новый фонарь.

Цепляться руками крепко и тянуть назад, тяжело, но можно. Способ из инструкции по эксплуатации — просто ужасен.

Для того чтобы поменять лампу, необходимо приобрести аналогичную по мощности и цвету. Осветительные приборы перед началом работ должны быть выключены, дождитесь пока лампочка остынет для исключения получения ожога кожи.

Лампы ближнего света Mitsubishi Outlander 3

Аутлендер 3 поколения, который начали выпускать с 2015 года, был укомплектован по максимуму. При этом головные фары были оснащен светодиодной оптикой. На более бюджетные комплектации продолжали устанавливать галогенные лампы.

Устанавливая галогенные лампы необходимо работать с ними аккуратно и соблюдать осторожность. Такие лампы внутри колбы заполнены газом, который находится в ней под высоким давлением и при неаккуратном касании о металлический или иной предмет, с ударом или при падении может произойти взрыв. Запрещается прикасание к колбе загрязненными масляными перчатками и оголенными кистями рук. При включении лампы она будет нагреваться, жир начнет испаряться, а это может привести к повреждению лампы. Для устранения недостатка колбу протирают обезжиривающими средствами и хорошенько просушивают.

Мицубиси Аутлендер - замена ламп

Безусловно, светодиодные лампы дают лучшее освещение дороги, но при перегорании лампочки приходится менять всю фару целиком, в отличие от галогенной, которую можно заменить.

С конвейера Аутлендер 3 сходит укомплектованный галогенной лампой H7 от производителя Osram. Производитель указывает срок эксплуатации два года. Линейка лампочек Ultra Life обеспечивает более длительный срок службы. Для длительной эксплуатации лучше выбирать лампочки этой линейки. Различными фирмами выпускаются иные подходящие лампочки:

  • с увеличенной яркостью;
  • желтые всепогодные;
  • с эффектом ксенона.

Меняем лампу ближнего света Mitsubishi Outlander 3

Мицубиси Аутлендер - замена ламп

При доскональном изучении и четкому следованию прописанной инструкции произвести замену лампочки ближнего света не составит труда и даже без инструкции интуитивно понятно как это можно сделать:

  1. Возле крыла авто есть крышка, защищающая оптический прибор, которую нужно открыть. Для того чтобы открыть, ее необходимо сделать пол оборота и аккуратно потянуть с места посадки. После ее снятия увидите патрон с вкрученной лампой Н7, который нужно достать.
  2. Для того чтоб патрон вышел из пазов его необходимо поворачивать против часовой стрелки на пол оборота. После этого приступаем к замене лампы.
  3. Производим замену старой перегоревшей лампы на рабочую. Новая рабочая лампа с патроном вставляется в пазы и поворачивается на пол оборота уже по часовой стрелке для фиксации патрона.

Нельзя прикасаться колбы галогенной лампы, иначе жир со стеклянной поверхности при нагревании будет испаряться и откладываться на стенках отражателя, а это приведет к его потускнению. Если при установке вы дотронулись до стенок колбы, то следует протереть ее спиртосодержащими жидкостями.

Вся процедура займет около 10 минут.

Делаем замену лампы дальнего света

Что нужно делать меняя лампу правой фары:

  • открутить болт, который фиксирует горловину от бачка омывателя и сдвиньте его назад;
  • нажав на защелкивающийся механизм освободить патрон;
  • лампочка извлекается поворотом против часовой стрелки;
  • вставьте патрон с лампочкой в обратном порядке.

Мицубиси Аутлендер - замена ламп

Производим замену лампы габаритных огней

Что нужно сделать меняя лампочку правого габаритного огня:

  • открутить болт, который фиксирует горловину от бачка омывателя и сдвиньте его назад;
  • для более удобных манипуляций во время замены лампочки габаритных огней отсоедините патрон фар дальнего света;
  • достать патрон с лампочкой габаритного огня можно проворачивая его против часовой стрелки;
  • произведите замену лампочки.

Меняем лампу в фонаре заднего хода

Мицубиси Аутлендер - замена ламп

Некоторые автолюбители меняют стандартную лампочку в фонаре заднего хода на более яркую светодиодную, например от фирмы NETUNING. Она дает сильный эффект и светит очень ярко. Лампа может подойти к различным авто.

Процедура замены проходит в течение 5 минут. Для этого лампа должна быть выключена. Помним, что нельзя касаться колбы масляными перчатками или голыми руками. Если лампочки были включены, то даем им остыть, иначе есть возможность получить серьезный ожог кожи кистей.

Замена лампы по пунктам:

  1. Открываем нижнюю часть двери багажника и сворачиваем шторку.
  2. При помощи плоской отвертки подхватываем трубочку и оттягиваем ее на кузов автомобиля. Так извлекаем четыре трубочки и снимает защитную крышечку.
  3. Выкручиваем фиксирующие фонарик болты.
  4. Снимаем фонарик.
  5. Из фонарика вынимаем патрон с лампочкой, проворачивая против часовой стрелки.
  6. Замените лампочку. Она извлекается легко, если потянуть за нее.
  7. Перед возвращением фонаря назад нужно произвести совмещение штифтов с направлением в отверстия кузова.

Замена ламп подсветки номера Mitsubishi Outlander

Мицубиси Аутлендер - замена ламп

Очень быстро и просто производится замена неисправной лампочки в подсветке номера:

  1. Плафончик сдвигается в сторону, путем отжатия в левую сторону относительно кузова автомобиля.
  2. Помогая плоской отверткой отжимается фиксирующий запор и снимается рассеиватель.
  3. Отсоединяется фишка, поддев лопаткой пластик в местах фиксаторов.
  4. Извлекают перегоревшую лампочку и вставляют рабочую.
  5. Влажной тряпочкой или ветошью очистите плафон от грязного налета, пыли, засохших насекомых.
  6. Плафон вставляется на прежнее место, изначально вставляется одна защелка, за ней вторая.

Лампочки установленные в подсветке номера Аутлендер 3

Для подсвечивания индивидуального регистрационного знака устанавливают лампочки накаливания с типом лампы W5W, с номинальной мощностью 5 Вт(12v/5W). Аналогичные лампочки применяются в подсветке салона и передних габаритных огней.

  • Osram Original Line;
  • Philips Standard Vision;
  • Philips LongLife EcoVision с увеличенным сроком службы;
  • NARVA 17177;
  • KOITO 1583;
  • Bosch Pure Light.

Мицубиси Аутлендер - замена ламп

Для более яркого освещения используют светодиодные лампы. Необходимо приобретать качественные лампы, они прослужат намного дольше ламп накаливания.:

  • Osram 2850BL-02B;
  • Philips 11961ULWX2;
  • Philips 11961ULW4X2;
  • MTF Light W5W50PT.

Светодиодные лампы от китайских производителей будут иметь значительно более низкую цену, но и качеством уступят.

Вот приобрел такие лампочки на алибаба. Включил их дома, для проверки и что бы поработали чуток. Дотронулся и чуть не обжегся. Центральная часть, как показал замер, имеет температуру 122С. В наличии не было родных. Они так же греются? Сам разъем имеет чуть меньшую температуру, порядка 90С и сами светодиоды, чуть больше 100С. Но центральная часть, серебряная полоска, 122С. Не много ли?

Температура света 6000к это перебор максимум 4000к
почитай по конвенции безопасности движения по моему 1978 что такое белый свет .
габариты это белый свет.

Я ведь по существу спрашивал. Причем тут синие лампочки? Светят исключительно белым, никакой синевы. В авто как раз стоят габариты с синей колбой от филлипс, светят белым и никак не синим.

@Avtandil, купите в экзисте/автодоке/емексе philips 127916000KB2 и будет вам счастье. Очень качественные и за недорого. Цвет белый.

что-то многовато, тем более будет еще выше в закрытой фаре. может это какие-то новые высокотемпературные светодиоды, потому что обычные при температуре выше 70-80 очень быстро деградируют.

что-то многовато, тем более будет еще выше в закрытой фаре. может это какие-то новые высокотемпературные светодиоды, потому что обычные при температуре выше 70-80 очень быстро деградируют.

Светодиоды, шут с их температурой. Они горячие, но точечно. А вот там где находится драйвер, просто огонь. Замерял и пирометром и цифровым термометром. 122С как то смущает. Какую температуру имеют обычные 5W5 интересно узнать. Может это норма?

лампы накаливания представляют пожарную опасность. Через 30 минут после включения ламп накаливания температура наружной поверхности достигает, в зависимости от мощности, следующих величин: 25 Вт — 100 °C, 40 Вт — 145 °C, 75 Вт — 250 °C, 100 Вт — 290 °C, 200 Вт — 330 °C. При соприкосновении ламп с текстильными материалами их колба нагревается ещё сильнее. Солома, касающаяся поверхности лампы мощностью 60 Вт, вспыхивает примерно через 67 минут[23]

Тогда в баню эти светодиоды Горят филлипсы и пусть горят дальше. А эти. подарю кому нибудь )
Куплю лампочку, замерю t. Уже ради интереса.

Я ведь по существу спрашивал. Причем тут синие лампочки? Светят исключительно белым, никакой синевы. В авто как раз стоят габариты с синей колбой от филлипс, светят белым и никак не синим.

Желтым светом, аля свечка. Люблю белый. Синий, терпеть не могу. Попробуйте перечитать мои посты заново, может осилите смысловую составляющую

Нашел свою запасную габаритную лампочку Linx 5W5, колба окрашена в синий цвет.
Замерил температуру. Максимальная температура, при напряжении 14.4 В, составила 90.2 С.
Температура светодиодной, в 122 градуса, это совсем не комильфо, кмк.

Ну вы же не Эдгар По, чтобы вас перечитывать.

С вами и так всё ясно:

С вами и так всё ясно:
Любой фотограф/видеооператор/печатник/дизайнер скажет, что «белый» — это всё относительно.

Я не совсем понимаю ваши посты. Вам лишь бы отметиться в теме?
Цвет ламп по RALу подбираете?
Я пишу про цвет, который можно объективно представить белым, желтым, голубым и это будет понятно человеку даже с маленьким IQ. Вас, как фотографа/видеооператора/печатника и дизайнера, не хотел обидеть.
Тема изначальна была про температуру, а не про цвет ламп

Powered by vBulletin® Version 3.8.10
Copyright ©2000 — 2022, vBulletin Solutions, Inc. Перевод: zCarot

Коллеги, не знаю куда задать вопрос, столько тем расплодилось про лампочки, габариты и прочее, но явного ответа нигде нет.
Пока что (тьфу-тьфу) перегорел левый габарит (если смотреть на капот то правый). Задумался о покупке нового (перегорел правда давно) и думаю поставить диоды.
Обычно ездил с габаритами + ПТФ днем, теперь приходится с ближним.
Дык вопрос, какие ставить? Предлагаю выставить отдельную тему, где каждый будет делиться опытом, фото.
Увидел линзованные диоды в габариты. У нас, на сколько я знаю W5W на 5Вт.
Что будет если поставить меньше или больше ВТ? Правильно ли я понимаю что если меньше — могут перегорать быстрее, если больше — то светить на 5Вт а не на полную? так? Для остального авто кроме самой лампы чем то чревато другая лампа, нежели оригинальная?
Просто хочу поставить яркую, белую (в целом все лампы поменять на белые диоды).
Вот пример:
5 диодов, 5 Вт, 6,5Лм(не ошибка ли?)
8 диодов, 7Вт, 650Лм
3 диода, линза, 5Вт, 6,5Лм
10 диодов, линза, 50Вт, 4000 Лм
Смысл в том, что бы разобраться что к чему и что лучше поставить. Последняя думаю все же не подойдет (W5W нет), но если бы подошла,то просто будет еле светить на машинные 5Вт (т.е. в 10 раз слабее чем может)?
Какой плюс от линзы? Правильно ли я понимаю, что линза должна сделать яркую точку, типа ДХО, а не светить в отражатели по всей фаре?
Да, еще же размер наверно важен?

Коллеги, не знаю куда задать вопрос, столько тем расплодилось про лампочки, габариты и прочее, но явного ответа нигде нет.

вы их наверно неважно читали, ибо там часто пишут, что «перестали гореть габариты слева или справа».
а причиной тому — установленные светодиоды.
возвращают галогенки, и всё работает.

Не, это как раз читал, просто не понятно почему так. На предыдущей машине тоже было такое, что и мерцали, и тухли. Наверно это в мозгах прошито, либо система китайская не срабатывает. (Там же вроде какие то платы стоят — обходки\обманки)
Я просто хотел как раз сделать красиво, аля ДХО, такие ярки точки + ПТФ. Обычные лампы так не умеют (пытался научить — бесполезно).

Что будет если поставить меньше или больше ВТ? Правильно ли я понимаю что если меньше — могут перегорать быстрее, если больше — то светить на 5Вт а не на полную? так? Для остального авто кроме самой лампы чем то чревато другая лампа, нежели оригинальная?

Последняя думаю все же не подойдет (W5W нет), но если бы подошла,то просто будет еле светить на машинные 5Вт (т.е. в 10 раз слабее чем может)?

Cудя по всему, в электричестве вы полный профан и к электричеству близко подходить нельзя, это опасно для жизни, поэтому ставьте штатные лампочки в сервисе и всё, ездите на здоровье.
к сожалению, изображение утрачено

Ну зачем же так грубо, нет, и физику в школе любил. Я же не знаю какие системы сейчас напичканы в автомобиле, вот и интересуюсь. Штатные не интересны, да и поменять самому не составит труда. Затея в следующем, мне не нравится желтый цвет ламп, нравится свет в пределах 5-6 000 кельвинов (белый-синеватый).
Идея светодиодов в том, что они светят не хуже обычных потребляя при этом меньшую мощность переменного, либо постоянного тока. Соответсвенно диодки светят ярче при равной мощности. Более того недавно открыл для себя линзованные диоды, вот и подумал, что они могут светить точечно (т.е. не освещать 360 градусов вокруг себя), а светить прямо и создавать пучек света, а на машине это будет выглядеть как светящаяся точка. И если это так, то было бы здорово поставить именно такую штуку, т.к. я использую габариты в паре с ПТФ для дневных покатушек. Уже устал об этом повторять, но для меня именно такой вариант больше подходит. Пусть будет яркая точка, нежели еле различимое желтое пятно в отражателе фары. И так, по делу кто нибудь ответит?
Ну и собственно моя теория и не Тесловые знания в электричестве верны? Если поставить диодку рассчитанную на 50 Вт она будет работать но лишь на 10% своей мощности (в 10 раз меньше света давать будет) или что? Сгорит (что вряд ли, т.к. я думаю что больше 5Вт машина не даст) либо тупо не заработает в виду малой мощности? И что будет в обратном направлении, если поставить лампу на 1Вт — она тут же сдохнет или будет пипец как ярко светить, но вместо 30 000 часов проживет 30 часов?
Со смертью лампочки наверно не правильно, на это наверно влияет не мощность, а вольтаж (поправьте если что).

Если поставить диодку рассчитанную на 50 Вт она будет работать но лишь на 10% своей мощности (в 10 раз меньше света давать будет) или что? Сгорит (что вряд ли, т.к. я думаю что больше 5Вт машина не даст) либо тупо не заработает в виду малой мощности? И что будет в обратном направлении, если поставить лампу на 1Вт — она тут же сдохнет или будет пипец как ярко светить, но вместо 30 000 часов проживет 30 часов?

Мощность не машина дает, а лампочка берет сама. На сколько она рассчитана, столько и возьмет, и светить всегда будет на столько, на сколько рассчитана. Вы не путайте мощность с напряжением. В случае с напряжением могут возникать те эффекты которые вы описываете. Единственное- при установке потребителя значительно большей мощности, чем должно быть, может не выдержать проводка или предохранитель.

Странно, я думал наоборот, что машина дает в проводку 5Вт и больше не даст. т.е. лампа рассчитанная на 7 Вт будет работать на 5Вт.
И потом, причем тут напряжение? Оно в машине одно — 12В и лампа 50Вт так же рассчитана на напряжение 12В.
Ну ладно, в общем купил осрам вот эти
Светят красиво, белым (6000К) но слабо (70Лм), они 1Вт. Не совсем то что я хотел. Думал сделать что то типа точки ДХО (в 10 раз мощнее световой поток должен быть, порядка 700 Лм правда не знаю, одной лампочки во всем ДХО или всего ДХО, наверно одной. ), а они (хоть и линзованные, но по сути не линзованные, просто колба,) и так же светят в отражатели =(

Как то не внушают доверия эти лампы, они точно как ДХО светят? ярко?
А в подсветке номеров у нас такие же лампочки, или продольные?

Смысл не в том, что бы заменить ДХО, а просто сделать некое подобие. Согласно законодательству можно использовать ПТФ вместо ДХО, но они то не включаются без габаритов. По этому захотелось сделать красиво. Вместо габаритов желтых сделать максимально красивые, яркие, белые. Но без ущерба авто. вот и думаю, что можно взять.

Замена ламп в фарах и фонарях

Перегоревшие лампы должны заменяться новыми лампами только той же мощности и того же типа. Характеристики лампы указаны на ее цоколе.

Замена лампы фары головного всета

Разъедините соединение А.

Снимите защитную крышку В.

Отцепите пружину крепления лампы, и затем выньте лампу.

Внимание! Не прикасайтесь к колбе галогенной лампы голыми руками, грязными перчатками и т.п. Если поверхность колбы лампы грязная, то ее необходимо очистить спиртом, растворителем для краски и т.п., и установить только после того, как лампа высохнет.

Замена ламп габаритного света

Снимите патрон в сборе с лампой, поворачивая его против часовой стрелки.

Вытяните лампу из патрона.

Замена ламп передних указатели поворотов

Снимите каждый патрон в сборе с лампой, поворачивая их против часовой стрелки. Вытяните лампу из патрона.

Замена ламп боковых указателей поворотов

Чтобы снять лампы боковых указателей поворотов, вставьте жало отвертки под край рассеивателя и слегка отожмите его.

Примечание. Оберните наконечник отвертки тканью, чтобы не поцарапать рассеиватель и кузов.

Снимите рассеиватель в сборе с лампой, повернув его против часовой стрелки. Затем выньте лампу.

Замена лампы переднего противотуманного фонаря

Выверните винты А крепления рассеивателя и снимите корпус лампы.

Нажмите на соединительный элемент В, чтобы отсоединить и снять противотуманную лампу.

Снимите патрон и лампу в сборе С, вращая их против часовой стрелки.

Примечание. При установке блока лампы, вставьте штекер лампы D в отверстие на корпусе.

Замена ламп комбинации задних фонарей

Выкрутите винты А крепления заднего фонаря с корпуса блока ламп.

Сдвиньте блок ламп 1 по направлению к внешней стороне автомобиля и ослабьте крепления В.

Сдвиньте блок ламп в сторону задней части автомобиля 2 и снимите крепления В.

Снимите каждый патрон в сборе с лампой, поворачивая их против часовой стрелки. Вытяните лампу из патрона.

С – фонарь заднего хода.
D – стоп-сигнал.
Е – задний противотуманный фонарь.
F – задний габаритный огонь.

Примечание. При установке блока ламп совместите фиксаторы G на блоке ламп с отверстиями на кузове.

Замена лампы заднего противотуманного фонаря

Открепите каждую из шпилек А. Для этого вставьте жало плоской отвертки в паз шпильки, и осторожно поддев шпильку, вытащите ее.

Снимите нижнюю крышку бампера В.

Выверните болты С.

Снимите вместе патрон и лампу в сборе D, поворачивая их против часовой стрелки.

Замена ламп фонарей освещения номерного знака

Выверните винты крепления рассеивателя фонаря и отсоедините рассеиватель и патрон в сборе, поворачивая его против часовой стрелки.

Извлеките пампу, вытянув ее из патрона.

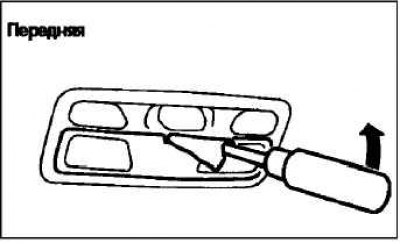

Замена ламп освещения салона

Примечание. Чтобы не поцарапать рассеиватель, оберните жало отвертки кусочком ткани.

Замена лампы местной подсветки

Вставьте отвертку в паз плафона, и, осторожно поддев рассеиватель, снимите его.

Выньте лампу из патрона.

Примечание. Чтобы не поцарапать рассеиватель, оберните жало отвертки кусочком ткани.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
