Сколько зубьев ремень грм лада калина 8 клапанов

Лада Калина довольно популярный отечественный автомобиль, который оснащался несколькими типами двигателей с 8-ю и 16-ю клапанами. Привод ГРМ во всех двигателях Калины осуществляется с помощью ременной передачи и что подразумевает под собой его более частую замену, чем у цепного привода. Зачастую довольно часто у владельцев Калины возникает вопрос, какой ремень приобрести, чтобы забыть о возможных печальных последствиях при его обрыве.

В данной статье речь пойдет о ремне ГРМ на автомобиле Лада Калина, рассмотрим причины обрыва, допустимые сроки замены и, конечно же, выберем самый лучший и качественный ремень для данного автомобиля.

О ремне

В Калине применяется ремень зубчатого типа, который вращает не только распределительные валы, но и насос охлаждающей жидкости. Длина ремня зависит от модели двигателя. В 16-ти клапанных двигателях из-за наличия двух распределительных валов ремень значительно длиннее, чем в 8-ми клапанных моделях с одним распределительным валом.

Ремень 16-ти клапанного двигателя имеет 136 зубьев с шириной зуба 25,4 мм.

Ремень 8-ми клапанного двигателя имеет 111 зубьев с шириной зуба 19 мм.

Последствия обрыва ремня

Конструктивной особенностью 16-ти клапанных двигателей на Ладе Калине является загиб клапанов при обрыве ремня. Это недочет обуславливается отсутствием проточек в поршнях, но проточки отсутствуют не из-за ошибки инженеров АвтоВАЗа, это необходимость для увеличения степени сжатия в камере сгорания. Поэтому обрыв ремня в 16-ти клапанном моторе предвещает большой и дорогостоящий ремонт в 99% случаев.

Чтобы не произошло обрыва ремня, рекомендуется следить за ним каждый 20 000км проводить проверку.

На 8-ми клапанных двигателях такой проблемы не наблюдается.

Когда менять

Заводской ремень ГРМ на Калине проходит до 100 000км пробега, но довольно часто, по отзывам владельцев можно рассудить, что обрыв ремня происходит намного раньше. Рекомендуется проводить замену ремня ГРМ на Калине каждые 60 000 км пробега.

Лучший ремень ГРМ для Лада Калина

Выбрать лучший ремень для Калины довольно сложно, так как при покупке можно нарваться на подделку именитых брендов, таких как Gates и Dayco. Именно эти два бренда наиболее часто подделывают, так как покупают их намного чаще, чем другие. Рекомендуется приобретать товар только в проверенных магазинах.

С завода стандартный ремень на всех моделях Лады устанавливается фирмы Gates, именно ему АвтоВАЗ отдает свое предпочтение.

Ниже в таблице представлены рамени ГРМ для Лады Калины с артикулами.

Марка	Артикул
Gates	K015631XS
Gates	K015521XS
Dayco	KTB842
Contitech	CT1137K1

Причины износа ремня

Ремень изнашивается по причинам:

Естественные (старение, трение);
Перетяжка ремня;
Недостаточное натяжение ремня;
Грязь и пыль;
Постоянные рывки в движении (агрессивный стиль езды);
Температурные режимы;
Попадание масла или антифриза;

Все эти факторы значительно влияют на срок службы ремня ГРМ, поэтому его необходимо осматривать, чтобы вовремя заметить неполадки.

Признаки изношенного ремня

Потеря динамики из-за несоответствия меток, которые сбиваются при растяжении ремня;
Шумность работы двигателя в стороне ГРМ;
Скрип и скрежет ремня;
Трещины и порывы ремня;

Замена ГРМ на Лада Калина

Замена ГРМ на Калине не сложный процесс, если использовать правильную инструкцию по замене ремня ГРМ.

Видео

Ремни грм ваз на автомобилях АвтоВАЗа

Зубчатые ремни грм применяемые на моделях Лада для замены…

Приветствую всех автолюбителей ваз в моем авто блоге RtiIvaz.ru. Сегодня мы с вами рассмотрим ремни газораспределительный механизм применяемые на ваших автомобилях Лада.

Перед нами лежит на капоте моего автомобиля Рено Логан один из ремней для замены (см. видео). Давайте узнаем сперва, для чего служит зубчатый резиновый привод,. Ремень грм служит для передачи вращательного движения коленчатого вала распределительному валу, в задачу которого входит открытие и закрытие впускных и выпускных клапанов в строго определенной последовательности. Данный резиновый привод имеет 111 зубьев и обозначен номером 111-19 II CR, производитель балаковский завод резинотехники БРТ.

На автомобилях «Калина», «Приора», а также ВАЗ-21012 и других моделях у которых двигатель от «восьмерки» устанавливается как раз такой же ремешок 111 зубьев, шириной 19 мм.

Для автомобилей ваз 2110, 2111, 2112 у которых шестнадцати клапанный двигатель применяется ремень привода грм с количеством зубьев – 136, с шириной 25.4 мм. Его номер 136-25.4 HNBR. Если сравнивать данный привод с приводом 111 зубьев, то для шестнадцати клапанных движках на 6,4 мм получается шире.

Следующий ремешок предназначен для автомобиля ваз-2170 «Приора». Этот ремешок имеет 137 зубьев, и его ширина составляет 22 мм. Его обозначение 137-22 HNBR. Подходит также на модель 2190 «Грант», ваз-1118 «Калина» с шестнадцати клапанным двигателем. Заметьте, у которых установлен двигатель 21126. Такой двигатель может быть установлен на моделях ваз-2112, где также применяется резиновый привод газораспределительного механизма, количество 137 зубьев, шириной 22 мм.

Далее рассмотрим ремешок от модели ваз-2190 «Лада Гранта» с восьми клапанным двигателем. Данный привод газораспределительного механизма имеет 113 зубьев, его ширина составляет 17 мм (113 SP 170 H). Он похож на привод грм от ваз 2108, но немного уже по ширине и двумя зубами больше – пожалуйста, не путать при приобретении.

Как было сказано выше для Лады Гранта у которого шестнадцати клапанный движок идет ремень грм 137 зубьев, шириной 22 мм.

Чем больше клапанов в двигателе, тем мощнее привод, так как увеличивается мощность двигателя, поэтому нагрузка пропорционально возрастает.

Смотри далее видео, там представлены все ремни грм, применяемые на восьми и шестнадцати клапанных двигателях семейства переднеприводных моделей АвтоВАЗа.

Ремень грм для ваз-2108, 2109, 21099, а также других моделей с двигателем 2108 – 111 зубьев, ширина 19 мм. Конструкторский номер: 2108-1006040-10.

Ремень грм для ваз-2112 -136 зубьев, ширина ремня 25,4 мм. Конструкторский номер: 2112-1006040.

Ремень грм ваз-2170 «Приора» -137 зубьев, ширина ремня 22 мм – двигатель 21126 шестнадцатиклапанный. Конструкторский номер: 21126-1006040.

Ремень грм для ваз-2190 «Лада Гранта» 113 зубьев, ширина 17 мм — двигатель 21116 восьмиклапанный. Конструкторский номер: 21116-1006040.

Для переднеприводных моделей АвтоВАЗа выпускается четыре типа ремней грм, которые имеют различное количество зубьев и разную ширину, что создает определенную путаницу при их приобретении. Надеюсь, что данное видео и фото поможет вам разобраться с типоразмером ремня грм, применяемом именно у твоей модели автомобиля ваз.
Видео:

Если понравилось видео, то ставьте лайки и оставляйте свои высказывания в комментариях -буду благодарен.

Сколько зубьев на ремне грм ваз 11183

ГРМ Лады Калины

Вступление

О ремне

Ремень 16-ти клапанного двигателя имеет 136 зубьев с шириной зуба 25,4 мм.

Ремень 8-ми клапанного двигателя имеет 111 зубьев с шириной зуба 19 мм.

Последствия обрыва ремня

Чтобы не произошло обрыва ремня, рекомендуется следить за ним каждый 20 000км проводить проверку.

На 8-ми клапанных двигателях такой проблемы не наблюдается.

Когда менять

Лучший ремень ГРМ для Лада Калина

Ниже в таблице представлены рамени ГРМ для Лады Калины с артикулами.

Марка	Артикул
Gates	K015631XS
Gates	K015521XS
Dayco	KTB842
Contitech	CT1137K1

Причины износа ремня

Ремень изнашивается по причинам:

Признаки изношенного ремня

Замена ГРМ на Лада Калина

Замена ГРМ на Калине не сложный процесс, если использовать правильную инструкцию по замене ремня ГРМ.

Видео

Ремни грм ваз на автомобилях АвтоВАЗа

Зубчатые ремни грм применяемые на моделях Лада для замены…

Ремень грм гранта 8 клапанная сколько зубьев. Тест ремней ГРМ для Lada Granta: Самый важный привод. Ремень генератора надо снять

Замена ГРМ Лада Гранта 8 клапанов требуется раз в 75 тысяч километров пробега. Если игнорировать плановую замену ремня, натяжного ролика и иногда помпы (насоса охлаждающей жидкости), то можно нарватся на серьезный ремонт двигателя Lada Granta. Ведь обрыв ремня газораспределительного механизма практически всегда приводит к повреждению клапанов, седел клапанов и даже поршней. Поэтому к приводу ГРМ нужно относится очень внимательно. Раз 15 тысяч необходимо обязательно осматривать ремень на предмет разрывов, трещин, отслоений или замасливания.

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо!

Подробная схема привода ГРМ Лада Гранта

Для снятия защиты нужно: 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь; 11183 – гаечным ключом «на 10» откручивают 3 болта крепления. Справиться с тем, что сказано выше, будет несложно.

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

Ремень генератора надо снять Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Знайте, что повторное использование ремня генератора – это крайняя мера. Лучше будет купить новую деталь.

Замена ремня привода ГРМ

Теперь нужно ослабить прижимную силу в натяжном ролике: 11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;

Автоматика сработает на ослабление

11183 – ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке. Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Прорези были сделаны под специнструмент. Он обозначается цифрами «67.7834.9525» (см. список). А для автоматических роликов ключ обозначается по-другому – «67.7812.9573». Как он выглядит, показано ниже.

Ролик-автомат тоже можно регулировать

Осталось перечислить, как обозначены крепёжные болтики, шайбы и так далее: Три болтика для крышки ВАЗ-11183 – 00001-0009024-11, шайбы – 00001-0026406-01; Крышка привода ГРМ (11183) – 21080-1006146-10; Болтики от крышек ВАЗ-21116 – 2108-1003286-00, шайбы пружинные – 00001-0011977-73; Верхняя крышка – 21116-1006226-00, нижняя крышка – 21116-1006218-00. Надеемся, вопросов здесь не возникнет. Импортные аналоги Для замены ремней «2108-1006040-10» подходят разные комплектующие: GATES – 5521 или 5521XS; BOSCH – 1 987 949 095; DAYCO – 94089; CONTITECH – CT527; Finwhale – 2108-1006040. Ремень ГРМ «21116-1006040» можно заменить другой деталью: GATES – 5670XS; CONTITECH – CT1164; QUARTZ (Германия) – QZ-5670XS. Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный».

Внимание! Комплектующие фирмы GATES (Англия) подделывают чаще всего! По фото можно понять, в чём состоит главное отличие. Остерегайтесь подделок.

Видео по замене ремня ГРМ Гранты

Клапан Lada Granta 8: как выполнить ремень газораспределения с автоматической заменой

Владельцы отечественных автомобилей часто предпочитают ремонтировать себя. Это связано с тем, что компоненты для них продаются практически в любом магазине автозапчастей и недороги. Кроме того, устройство Lada Grant напоминает о более ранних моделях, выпущенных с конвейера «АвтоВАЗ». Замена почти любого компонента на этом автомобиле не приведет к каким-либо неудобствам.

Проверка зубчатого ремня

Согласно документам, идущим вместе с автомобилем, ремень, синхронизирующий движение валов, имеет ресурс, равный 45 тысячам километров пробега. Однако он может выйти из строя еще раньше из-за увеличения нагрузки или недостаточного внимания к двигателю автомобиля.

Проверка производительности должна выполняться каждые 15 тысяч километров. Для этого вам необходимо снять крышку с привода приводного ремня газораспределительного механизма.

На Lada Granta в корпусе лифта установлен восьмиклапанный двигатель мощностью 87 лошадиных сил. Когда зубчатый ремень поврежден на этом двигателе, клапаны на поршнях согнуты, что угрожает вам сложным ремонтом двигателя.

При покупке компонента обратите внимание, что Grant использует ремень с 113 зубцами, ширина которого составляет 17 миллиметров. Замена неисправного компонента с надлежащим выбором не потребуется в ближайшее время, поэтому внимательно изучите новую деталь перед покупкой.

Автомобильные энтузиасты рекомендуют приобретать запасные части Gates из США. Хорошо, что официальная поддержка может рассказать вам адрес ближайшего магазина, где они продают высококачественные запасные части. Цена комплекта ремонтных работ (ремень и валик) составляет около 3 000 рублей. При этом вы получите качественный продукт, ресурс которого примерно в два раза больше, чем у запаса один (около 80 тысяч километров).

Замена ремня грм 8-ми клапанный 1.6l мотор!

Видео отчёт по замене грм на 8ми клапанном моторе ВАЗ! Метки распредвала, метки коленвала, как их выставить.

Гранта 8 клапанов гнет ли клапана

Как производится замена?

Итак, вы обнаружили дефект или время запланированного ремонта. Замена выполняется шаг за шагом только при охлаждении двигателя:

Ослабленный ремень может привести к сбою фаз газораспределения. Поверните коленчатый вал вправо, чтобы метки выравнивания совпадали. После этого переверните узел шкива генератора. Помните, что при снятии ремня на автомобиле модели Lada Grant строго запрещено поворачивать валы. Регулировка выполняется только тогда, когда замена уже выполнена.

На нашем сайте есть специальное предложение. Вы можете получить бесплатную консультацию с нашим корпоративным юристом, просто задав свой вопрос в форме ниже.

Лада Гранта 8 клапанная: как провести самостоятельную замену ремня ГРМ

Владельцы отечественных автомобилей чаще всего предпочитают проводить ремонт своими руками. Это связано с тем, что комплектующие на них продаются практически в любом магазине автозапчастей и стоят недорого. Кроме того, устройство Лада Гранта напоминает более ранние модели, выпущенные с конвейера АвтоВАЗа. Замена практически любой комплектующей на этом автомобиле не вызовет у вас никаких неудобств.

Проверка ремня ГРМ

Согласно документам, идущим вместе с автомобилем, ремень, синхронизирующий движение валов, имеет ресурс, равный 45 тысячам километров пробега. Однако он может выйти из строя и раньше из-за повышенных нагрузок или недостаточного внимания к двигателю автомобиля.

Проверку работоспособности необходимо проводить через каждые 15 тысяч километров. Для нее вам потребуется снять крышку с привода ремня ГРМ.

На Лада Гранта в кузове лифтбек установлен восьмиклапанный двигатель с мощностью, равной 87 лошадиным силам. При обрыве ремня ГРМ на таком моторе происходит загиб клапанов о поршни, что грозит вам сложным ремонтом двигателя.

При покупке комплектующей обратите внимание, что на Гранте используется ремень со 113 зубцами, ширина которого равна 17 миллиметров. Замена вышедшей из строя комплектующей при правильном выборе вам потребуется не скоро, поэтому тщательно изучите новую деталь перед покупкой.

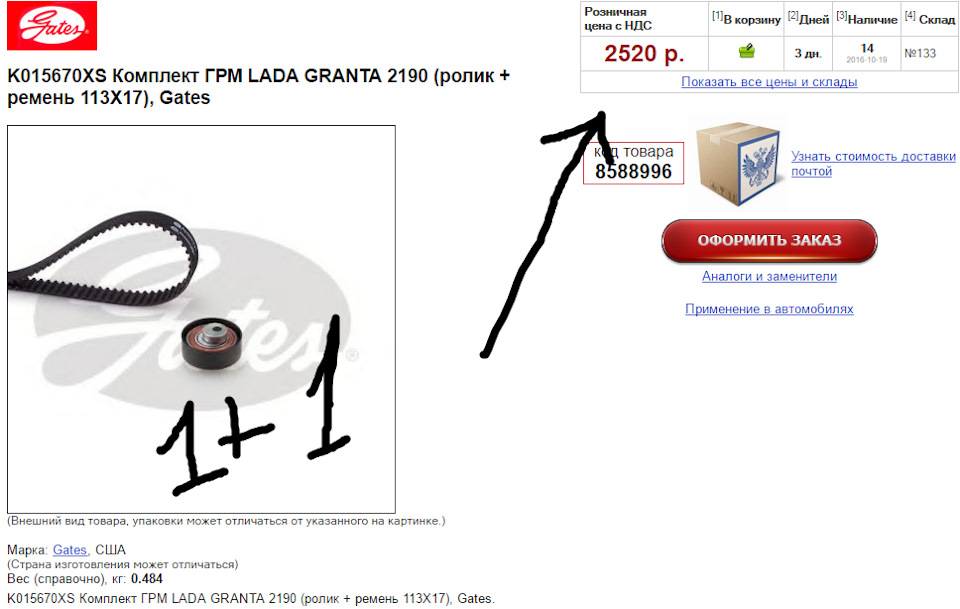

Автолюбители рекомендуют приобретать комплектующие марки Gates из США. Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров).

Гранта 2015 замена грм

Замена ремня грм 8-ми клапанный 1.6l мотор!

Видео отчёт по замене грм на 8ми клапанном моторе ВАЗ! Метки распредвала, метки коленвала, как их выставить,…

Как производится замена

Итак, вы обнаружили дефект или подошел срок планового ремонта. Замена проводится пошагово только при охлажденном моторе:

После того как была произведена замена, проверьте натяжение ремня ГРМ. Чрезмерное напряжение в нем на Ладе Гранта чревато выходом из строя помпы системы охлаждения. Также при излишнем натяжении ремень может выйти из строя очень быстро.

Ослабленный ремень способен привести к сбою фаз газораспределения. Поверните коленчатый вал вправо так, чтобы установочные метки совпали. После этого проведите обратную сборку шкива генератора. Помните, что при снятом ремне на автомобиле Лада модели Гранта проворачивать валы категорически запрещено. Настройка делается только, когда уже была проведена замена.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Для замены ремня ГРМ с автоматическим натяжителем следует взять ключ на 5 мм. Откручиваем 4 болта на передней верхней крышке и снимаем ее.

Устанавливаем автомобиль на надежную подставку, сняв правое переднее колесо.

Снимаем правую часть брызговика двигателя и затем ремень привода генератора.

Начинаем вращать коленвал до совмещения меток на шкиве распределительного вала и задней крышки ремня торцовым ключом на 17 мм. Положение совпадения этих меток соответствует расположению поршня первого цилиндра в крайнем верхнем положении, что называется верхней мертвой точкой (ВМТ). Внимание! Нельзя поворачивать коленчатый вал за болт шкива! Коленвал можно удерживать за зубчатый венец маховика шлицевой отверткой, при этом вынув резиновую заглушку, расположенную сверху на картере сцепления. Также болт шкива коленчатого вала можно отвернуть, если помощник включит высшую передачу и нажмет педаль тормоза. Но при этом коленчатый вал может немного повернуться. Поэтому необходимо повторно убедиться в совпадении всех меток.

Затем нужно отвернуть болт, крепящий шкив и снять его.

Берем шестигранный ключ на 5 и откручиваем 3 болта, которые крепят нижнюю крышку ремня, и снимаем ее.

Снимаем с коленвала ограничительную шайбу.

Теперь берем ключ на 15 и слегка ослабляем натяжение ремня, поворачивая болт крепления автоматического натяжителя на пол-оборота против часовой стрелки.

Снимаем ремень привода ГРМ и проверяем состояние натяжного ролика, вращая его. Если он издает сильный шум или виден люфт, он тоже подлежит замене.

Теперь надеваем новый ремень. Следим, чтобы метка зубчатого шкива коленвала стыковалась с приливом, выполненным на корпусе масляного насоса.

Надеваем ремень на шкив распределительного вала так, чтобы передняя ветвь была натянута. Не давая ремню ослабнуть, надеваем его на шкив насоса и на ролик натяжителя.

Обрыв ремня ГРМ и его последующая замена – довольно распространенная проблема среди владельцев автомобиля Гранта, как с 8-ми клапанным двигателем, так и с мотором на который установлено 16 клапанов.

Очень часто среди автолюбителей можно услышать разговор о том, что из-за порванного ремня заклинило двигатель или «погнуло клапана». Отчего это происходит и как предотвратить подобное явление, а также о том, как поменять деталь самостоятельно, пойдет речь в нашей статье.

Ремень ГРМ. Для чего он нужен

Для передачи крутящего момента от коленвала к системе газораспределения в большинстве современных автомобилей используется приводной ремень. Автослесари и водители называют эту деталь — ремень ГРМ. Это изделие из прочной резины, армированное специальным кордом из стекловолокна. Для лучшего сцепления он имеет зубья, которые совпадают по размеру с выемками на шкивах коленвала и распредвала.

Ремень выполняет исключительно важную функцию в работе двигателя, обеспечивая бесперебойный цикл впускного и выпускного механизма, и выводя выхлопные газы наружу.
Кроме валов двигателя, ремень ГРМ на Гранте 8 клапанной приводит в движение и насос охлаждающей жидкости, который именуется «помпа». Без надежного привода работа силового агрегата невозможна в принципе, поэтому каждому водителю необходимо внимательно следить за целостностью детали и проводить замену этого элемента в установленные сроки.

Период замены ремня ГРМ на Гранте

Производитель автомобилей Лада, концерн АвтоВАЗ, предусматривает сроки замены ремня Гранты — 75 тыс. км пробега. Установленный термин распространяется как на все автомобили Гранта, независимо от количества клапанов.

Помимо плановой замены, предусмотрительный водитель всегда контролирует состояние привода, так как он может оборваться раньше срока, вследствие своего плохого качества или неправильной установки. Поэтому решение «через сколько менять ремень ГРМ на Гранте?» каждый водитель принимает самостоятельно.

Почему ремень может внезапно оборваться

В некоторых случаях даже новая деталь может вдруг порваться, причинив хозяину транспортного средства массу неудобств. Чаще всего зубья стираются из-за того, что установка ремня ГРМ Гранта была произведена неправильно. В таком случае, он ходит по шкивам и роликам криво и его зубья «съедают» металлические элементы шкивов.

Другими причинами преждевременного износа могут быть:

Кроме всего вышеперечисленного, к тому, что на Ладе Гранта 8 клапанной ремень ГРМ внезапно порвался, может привести банальная причина его несвоевременной замены.

Если периодичность замены ремня ГРМ Лада Гранта нарушена, то водителю следует рассчитывать не только на покупку нового, но и возможно, на полный ремонт двигателя. Причину разрыва можно диагностировать по следующей схеме:

Последствия обрыва зубчатого ремня. Так ли все страшно

На автомобилях Гранта производитель устанавливает несколько видов силовых агрегатов.

Первые два являются восьми клапанными, а остальные – 16-ти. Печальные последствия в виде испорченных клапанов из-за обрыва ремня ГРМ на Гранте грозят всем этим моторам, за исключением ВАЗ-11183-50.

Это происходит таким образом. Когда на автомобиле Гранта ремень ГРМ рвет на высоких оборотах, это приводит к тому, что связь между валами двигателя теряется. Распределительный вал резко останавливается, а коленвал продолжает свое движение, так как мотор работает.
В результате поршень резко ударяет по неподвижным клапанам, которые могут погнуться и даже поломаться. Такие повреждения грозят дорогим ремонтом всей системы газораспределения, а если при ударе пострадал и поршень, то заменой поршневой группы, что еще дороже.

ВИДЕО — Оборвало ремень ГРМ и загнуло клапана Лада Гранта

Как определить, что скоро может произойти обрыв

Срочная замена ремня ГРМ на автомобиль Гранта 8 и 16 кл. может понадобиться, если наблюдаются следующие явления:

Если при внимательном осмотре обнаружилась, что срезало зубья на ремне ГРМ Гранта или хотя бы одна из других перечисленных проблем, необходимо срочно заменить деталь новой, что вполне возможно сделать самостоятельно.

Замена ремня на 8-ми клапанном двигателе Lada Granta. Подробное описание

Убедившись в том, что деталь в плохом состоянии, необходимо подготовиться к процедуре замены ремня ГРМ на Лада Гранта 8 клапанов. Прежде всего, нужно обеспечить удобное место для работы, хорошо освещенное, достаточно просторное и безопасное.

Из инструментов вам понадобится:

Ролик натяжителя часто меняют одновременно, поэтому необходимо его приобрести заранее. Во всех магазинах можно купить ролик ремня ГРМ на Гранту в комплекте.

Перед началом работ необходимо открутить провод массы от аккумуляторной батареи.

Рассмотрим процесс замены ремня ГРМ на автомобиле Лада Гранта на примере с8-ми клапанного двигателя. Основные этапы работ:

Подготовка к ремонту. Автомобиль поднимается на домкрат и снимается переднее колесо с правой тороны, а также защита, которая перекрывает доступ к двигателю.

Демонтаж защитной крышки. На автомобилях Гранта пластиковая крышка состоит из двух частей. Снять ее просто. Для начала необходимо открутить 4 болта верхней части, а затем – нижней.

Использовать для этого нужно шестигранный ключ на 5. Кроме крышки, нужно демонтировать также датчик положения коленвала, просто отсоединив его от разъема и вынув из гнезда.

Совмещение меток. Перед тем как производить замену ремня ГРМ на Гранта 16 и 8 клапанов, необходимо правильно установить фазы газораспределения двигателя. Для этого нужно провернуть коленвал по часовой стрелке. Делается это с помощью головки на 17. Крутить нужно, пока метка на зубчатом шкиве распределительного вала не совпадет с отметкой на внутренней поверхности крышки ГРМ.

Кроме этого, отметки должны совместиться и на маховике двигателя. Проконтролировать это можно через специальный лючок в верхней части картера сцепления. Вынув резиновую заглушку, необходимо убедиться, что специальный выступ на маховике совпадал с меткой распредвала.

Только после этого можно продолжать замену ремня ГРМ на Ладе Гранта.

Снятие шкива генератора. Чтоб выставленные по меткам валы не проворачивались, маховик можно застопорить через смотровой лючок. Сделать это удобней всего с помощью толстой отвертки или монтировки. Закрепив прочно маховик аккуратно откручиваем гайку, держащую шкив генератора и демонтируем его вместе с шайбой.

Далее послабляем гайку шкива генератора

Регулировка натяжного ролика. Гаечным ключом на 15 необходимо постепенно ослабить затяжку болта крепления ролика. Когда крепление будет ослаблено достаточно для провисания, можно начать демонтаж, убедившись еще раз, что все метки совпадают.

Снятие. Деталь аккуратно снимают со всех шкивов и вынимают из моторного отсека. Если произошел полный обрыв ремня ГРМ на автомобиле Гранта, сделать это еще проще.

Полезный совет: в то время, когда вы будете менять ремень ГРМ на Гранте, защитный кожух снят, и можно проверить состояние водяного насоса и ролика натяжителя. Ролик снимают и прокручивают в руках. Если нет посторонних шумов, и подшипник не заклинивает, его устанавливают обратно. Водяную помпу проверяют, покрутив ее за шкив. Если ничего не заедает – она в порядке.

Установка новой запчасти. Перед эксплуатацией ремень ГРМ на Гранту 8 клапанов проверяется на наличие заводских дефектов – отслоений, трещин, излишней грубости материала. Нелишним будет посмотреть срок годности, так как резина теряет свои свойства, даже не будучи в употреблении, а пролежав на полке несколько лет. Число зубьев у ремня Lada Granta с двигателем 8 клапанов равняется 113, а его ширина составляет 17 мм. Установка детали производится в обратном порядке. Сначала его натягивают на коленвал, потом на генератор и помпу, обводя ролик, а в самом конце – на распредвал.

Натяжение. Чтобы обеспечить хорошую натяжку, необходимо прокрутить ролик против часовой стрелки. Делается это с помощью специального ключа, который представляет собой 2 металлических стержня. Они вставляются в соответствующие отверстия на ролике, и он прокручивается, пока вырез на обойме ролика не совпадет с прямоугольной отметкой на внутренней втулке. Только после этого болт ролика можно закручивать.

Для того чтоб понять последовательность работ, представляем вашему вниманию
поясняющее видео о том, где искать метки:

ВИДЕО — Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания

Замена ремня ГРМ на 16-ти клапанном моторе. Особенности процесса

Процесс замены ремня ГРМ на Гранте 16 клапанов мало чем отличается от аналогичного процесса на 8-ми клапанном. Но есть и некоторые отличия, которые состоят в том, что 2 распредвала имеют другие метки и выставляются они несколько иначе.

Помимо этого, замена ремня ГРМ Гранты 16 клапанов автомат усложнена тем, что для проведения этих работ необходимо снять стартер, который закрывает доступ к маховику.
Размер ремня ГРМ Лада Гранта с 16-ти клапанным мотором – 137 зубьев при ширине 22 мм.
Демонтаж стартера на Ладе Гранта
Произвести снятие стартера несложно. Для этого достаточно произвести следующие действия:

После снятия этого элемента можно приступать к замене ремня ГРМ.
Как выставить метки на Гранте с 16-ти клапанным мотором
Так как 16-ти клапанная машина имеет 2 распредвала, метки на каждом из них должны совпадать с выемками на верхней части крышки ГРМ, а также с маховиком двигателя. Прокрутив коленчатый вал вправо до совпадения этих меток, распредвалы нужно зафиксировать. Для этой цели прекрасно подойдет небольшой брус мягкой древесины или резиновый упругий кусок.

После того как метки совпали, маховик фиксируется таким же образом, как и на 8-ми клапанных моделях.

В моторе с двумя распределительными валами кроме натяжителя ремня ГРМ Гранта, имеется также опорный ролик. Он выполняет функцию дополнительной стабилизации ремня, регулировки его правильного положения по отношению к другим деталям и лучшего функционирования всей ременной передачи. Как и натяжной ролик, его нужно проверить на наличие дефектов и при необходимости заменить новым.

Как натянуть ремень ГРМ на Гранте с 16 клапанами? Процесс особо не отличается от замены ремня на Лада Гранта 8-ми клапанной. Начинать нужно с нижнего шкива (коленвала). Потом обвести шкив генератора и помпы, правильно расположив деталь по роликам, а после – надеть ее на шкивы распределительных валов.

Как выбрать качественную запчасть

Ремень ГРМ Lada Granta играет в работе двигателя первостепенную роль, поэтому выбирать его необходимо внимательно. В процессе передвижения эта деталь выдерживает огромные нагрузки, и она должна быть самого высокого качества. На сегодняшний день существует несколько проверенных производителей, продукция который заслуживает высоких оценок. Самые известные и хорошие ремни ГРМ на Гранту торговых марок:
Contitech
Gates
Dayco
Bosch
Среди отечественных производителей можно выделить компанию БалаковоРезинотехника (БРТ), которая обеспечивает ресурс ремня ГРМ Гранты и доступную цену.

Для удобства подбора на 16-ти клапанную Гранту, можно воспользоваться следующей таблицей:

Приобретая продукцию известной фирмы, каждый водитель думает о том, какой лучше ремень ГРМ на Гранта. Но кроме этого, владелец автомобиля должен быть внимательным, чтоб не попасть на подделку. Проверять необходимо наличие голограмм и других опознавательных знаков, которыми пользуется та или иная компания, а также совпадения оригинального номера детали и надписи на коробке.

Покупать запасную часть следует только в проверенных торговых точках, которые несут полную ответственность за качество продаваемой продукции.

Маркировка ремень грм калина

— ремень ГРМ 5631XS (137 зубьев),
— ролик натяжной T43147,
— ролик промежуточный T42150.

Все это добро продается только комплектом Gates PowerGrip® Belt K015631XS. Обычно в прайсах указывается применяемость «Приора». Пусть это Вас не сбивает с толку. Ремни и ролики на Калине 16v 1.4 и 1,6 те же самые.
Вот этот номер только и надо знать при поиске — K015631XS. Покупать данные детали по отдельности, даже если они и есть в продаже «в развес», по-моему, лишено смысла. Сомнительная экономия на роликах потенциально опасна очень дорогостоящим ремонтом.
Из переписки с производителем (Gates) выяснено, что в запчасти сертифицировано поставляются только комплекты, «в развес» составляющие от фирмы в продажу не поступают.

Бойтесь подделок, посмотрите эту ссылку. Спасибо Archimedes у за это добавление.

Как же объективно проконтролировать натяжение ремня? Вот мой способ. Ключом «на 19» ослабляю контргайку натяжного устройства и свинчиваю на один-два оборота. Затем надеваю на шестигранник регулировочной шпильки доработанный накидной ключ «на 8» — с углублением для крючка динамометра. Углубление сделано на расстоянии 90 мм от оси шпильки. Теперь динамометром поворачиваю ключ против часовой стрелки — если для этого понадобилась сила больше 2 кгс, ремень перетянут. В этом случае ослабляем натяжение и, переставив ключ на шпильке, натягиваем ремень, поднимая усилие до 2 кгс. Остается затянуть контргайку. Этот способ не раз проверен. Кстати, обратите внимание на кронштейн натяжного ролика: он поворачивается на двух пластмассовых втулках, и если нет хотя бы одной, ролик перекашивается (так было на моей машине). В продаже втулок не найти, поэтому мне пришлось взамен нее поставить отрезок подходящего пластикового шланга.

Для машины с кондиционером натяжение должно составлять 1,5 — 1,6 кгс (проверено мною по порогу взвигивания ремня при включении кондиционера — получилось 1,4 кгс). Метод очень чувствителен к углу поворота регулировочного болта и, по-моему, результаты должны быть хорошо воспроизводимы.

Читаем в технологической инструкции на климатическую установку:

Проконтролировать величину натяжения ремня на верхней ветви по середине между шкивом генератора и роликом натяжным согласно инструкции по эксплуатации прибора.
Частота колебаний для ремня (210…220 Гц) (прибор «LADA НОРМА-ПИНаР»).
При понижении частоты колебаний ремня ниже 190 Гц, во избежание проскальзывания ремня, произвести регулировку натяжения ремня до частоты колебаний 240 Гц.

сам ПИНаР выглядит так:

теперь понятно, ПИНаР — частотомер, измеряет собственную частоту колебаний участка ремня. точнее, частоту его звуковых колебаний.

попробуем наколхозить свой ПИНаР. гуглим тему, находим радиолюбительскую приблуду — анализатор звукового спектра. и по-русски.
работает программа просто — слушает микрофон и выводит на экран спектр того, что слышит.

устанавливаем программу и делаем в ней единственную настройку — задаем минимальную и максимальную частоту в 100 и 500 Гц,
чтобы глаза по экрану не разбежались от лишней информации.

в общем и целом — получилось. у меня натяжение оказалось в норме,

220 Гц.
если надо отрегулировать, крутим винт и смотрим частоту колебаний. крутим и опять смотрим, пока не будет 240 Гц.

UPD: нарыл уточнения по натяжению на разных двигателях:

На двигателе 11194 натяжение контролируем на участке между шкивом генератора и роликом. Если ремнем приводится только генератор, частота собственных его колебаний должна быть не менее 120 Гц. При меньшем значении поднимаем ее до 140 Гц, а при установке нового ремня положено выставлять 160 Гц. В варианте привода с генератором и компрессором кондиционера частота колебаний должна быть не менее 200 Гц. Если меньше — поднимаем до 240 Гц. При установке нового ремня — 260 Гц.

На двигателе 21126 с приводом только генератора считают контрольным участок между шкивами коленвала и генератора, а в вариантах с генератором и насосом гидроусилителя либо с генератором и компрессором кондиционера — участок между натяжным роликом и генератором. Частота колебаний ремня для всех перечисленных вариантов принята одинаковой — не менее 120 Гц. Если она меньше — поднимаем до 140 Гц, а при установке нового ремня выставляем 160 Гц.

Так же, по частоте колебаний контролируется и натяжение ремня ГРМ. цифр пока не нашёл.

По марке машины независимо от двигателя
- калина с кондеем 190/240/260 Гц
- калина без кондея 120/140/160 Гц
- приора 120/140/160 Гц
По двигателю, независимо от марки машины
- 11194 с кондеем 190/240/260 Гц
- 11194 без кондея 120/140/160 Гц
- 21126 120/140/160 Гц

UPD3: В новых версиях Spectrum Lab, которые выложены для скачивания в данный момент, авторами изменено управление шкалой частот. Теперь, вместо минимума и максимума шкалы, теперь надо задавать центр и диапазон: fc=200 и sp=400.

Всё остальное без изменений.

Ремень ГРМ (газораспределительного механизма) отвечает за синхронизацию вращения коленчатого и распределительного валов. При его обрыве неизбежна остановка двигателя, а в некоторых случаях возможны деформация клапанов, повреждения поршней и зеркала цилиндров их осколками. Поэтому важно правильно подобрать качественную и совместимую деталь. Сделать это лучше по каталогу либо по маркировке на ремне, которая, к сожалению, не имеет единого стандарта.

При выборе нужно знать количество зубьев, их профиль, ширину полотна. Также необходимо обратить внимание на дату производства ремня ГРМ, так как материал, из которого он изготовлен, имеет свой срок годности.

О том, как выбрать ремень ГРМ, как расшифровывается маркировка на нем и как определить год выпуска, расскажет эта статья.

Как читать маркировку зубчатых ремней ГРМ

58 (первые 2 цифры) – код профиля;
111 (следующие 3 цифры) – количество зубьев;
19 – ширина в миллиметрах.

Расшифровка маркировки ремня Mitsubishi
1 — кол-во зубьев
2 — ширина ремня мм.
3 — материал изготовления
4 — чередующиеся цифры — защита от подделки
5 — дата изготовления
6 — внутренний каталожный код
7 — вид профиля зуба
нажмите для увеличения

122 – число зубьев;
RU – код профиля;
20 – ширина в миллиметрах.

58 – код профиля;
127 – количество зубьев;
3/4 либо 19 – ширина в дюймах или миллиметрах, дробные и начинающиеся с 0 числа указывают на дюймы, например, 3/4″ эквивалентно 075, то есть 0,75″;
HSN – материал ремня (в данном случае это синтетический каучук).

Четвертый вариант — (встречается на японских авто) вид A 487 R 100, где:

А — автомобильный;
487 — длина ремня в дюймах (48,7″);
R — тип зуба (Round — круглый);
100 — ширина ремня в дюймах (1,00″ = 25,4 мм);
Чтобы вычислить кол-во зубьев, нужно длину ремня (48,7″) разделить на шаг зубьев R (0,375″)= 130 зубьев.

Кроме стандартизированной, большинство производителей ремней ГРМ использует собственную маркировку изделий, отличающуюся от ISO.

Расшифровка маркировки ремня Gates
1 — внутренний каталожный номер
2 — кол-во зубьев и ширина ремня в мм.
3 — дата изготовления (17 год 32 неделя)
4 — страна производства (DS — Шотландия)
5 — чередующиеся цифры — защита от подделки
6 — тип/код профиля (своя уникальная форма профиля зуба)
нажмите для увеличения

Обычно они цифрами обозначают внутренний каталожный код детали, в котором зашифрованы ключевые характеристики. Так делают, например Bosch, Contitech, VAG.

На ремнях Gates кроме внутреннего каталожного номера, размещена понятная информация о размере ремня, количестве зубьев, дате изготовления, стране изготовления, а также есть защита от подделки.

122 (3 цифры) – количество зубьев;
RX (буквы) – код профиля;
190 (3 цифры) – ширина в 1/10 мм, то есть 19,0 мм.

Как подобрать ремень ГРМ для двигателя

Каталожный артикул часто дублируется базовой маркировкой по стандарту ISO, обозначающей количество зубьев, их тип и ширину полотна. Если говорить в целом, то при подборе совместимого ремня ГРМ нужно учитывать следующие параметры:

Количество зубьев. Обычно его можно узнать из описания штатного заводского ремня или посчитать вручную.

Ширина ремня. Как и в случае с зубьями, можно узнать из документации или измерить штангенциркулем.

Профиль зуба. Зубья ремней ГРМ имеют разные размеры (расстояние между центрами зубьев и канавок, их высоту), а также форму. Она бывает трапециевидной, квадратной, овальной, эвольвентной. Именно этот параметр кодируется в цифрах или в буквах по ISO.

Основные профили зубчатых автомобильных ремней имеют следующие характеристики:

Различные формы профиля зуба

C, ZA, L или 41 – форма зуба трапеция, расстояние между центрами зубьев 3/8″ (9,525 мм), высота зуба 1,9 мм (используется на Ваз 2105, 2107, ЗАЗ-1102);
H — трапеция, расстояние 12,7 мм, высота зуба 2,29 мм;
LT или 90 – полукруглая трапеция, расстояние 8 мм, высота 2,95 мм;
BM или 97 – с желобком, расстояние 3/8″ (9,525 мм), высота 2,74 мм;
RPP — с желобком (эвольвентный), расстояние 3/8″ (9,525 мм), высота 3,5 мм (используется на Ваз-2108, 2112);
R, CL, CP, SP, RP или 58 – полукруг, расстояние 3/8″ (9,525 мм), высота 3,6 мм;
MR — полукруг, расстояние 3,8″ (9,525 мм), высота 3,4 мм (используется на Chevrolet Lanos, Sens);
RU — полукруг (синусоидовидный), расстояние 3/8″ (9,525 мм), высота 3,4 мм (используется Ваз 21126);
XR или 76 – полукруг, расстояние 3/8″ (9,525 мм);
Y, YU, MY, YS или 39 – полукруг, расстояние 8 мм.

Обозначение материала изготовления ремня

Материал. Материал, из которого сделан ремень, кодируется буквами на нем. Если маркировки материала на ремне ГРМ нет, то в большинстве случаев это значит, что использован неопреновый каучук.
- EPDM указывает на этилен-пропилен-диеновый каучук – самый бюджетный и наименее стойкий материал к жидкостям (антифриз, масло, топливо), но устойчив к высоким температурам и абразивному износу, отличается медленным старением.
- CR – хлоропреновая резина с повышенной стойкостью к истиранию и воздействию ГСМ. Однако он имеет низкую стойкость к температурам (при жаре и в сильный мороз быстрее других дубеет и трескается).
- HNBR или HSN – гидрированный бутадиен-нитрильный синтетический каучук, отличающийся наибольшим сроком службы и температурной стойкостью, но и самый дорогой.
Для верного подбора детали следует изучить руководство по ремонту вашего авто и каталоги совместимости деталей.

Как узнать дату выпуска ремня ГРМ и зачем ее нужно смотреть

Дата выпуска на ремне и коробке Contitech
1 — каталожный номер на коробке и ремне
2 — дата изготовления (указано на ремне)
3 — кол-во зубьев
4 — установить до (указано на коробке)
нажмите для увеличения

Одним из ключевых параметров при выборе ремня ГРМ для авто является его дата производства. Срок годности резины напрямую зависит от условий хранения. Слишком старое, долго хранившееся в сдавленном виде или подвергавшееся перепадам температур изделие становится очень хрупким, трескается и легко рвется. Поэтому при покупке нужно обращать внимание на дату выпуска ремня ГРМ.

Срока годности ремней ГРМ составляет от 3 до 8 лет в зависимости от материала и производителя (чаще всего 6 лет). Так как ресурс детали составляет от 50 до 100 тыс. км, что эквивалентно 2–5 годам езды среднестатистического водителя, должен быть запас по возрасту, чтобы к моменту замены ремень не оказался просроченным.

Нежелательно устанавливать ремни ГРМ старше 3 лет, если вы ездите немного, а если детали больше 5 лет, то ее вообще не стоит покупать. Ремень, у которого вышел срок годности, рвется не отходя положенного пробега!

Узнать, как маркируются оригинальные ремни ГРМ популярных производителей, а также определить дату производства ремня ГРМ, поможет таблица ниже.

Как узнать дату выпуска ремней ГРМ разных производителей
- 19 000001
- 19 000002
- 19 000003
- 19 000004
- 133 9-12
- 134 9-12
- 135 9-12
- 136 9-12
Помимо срока годности ремня ГРМ, дата его изготовления может помочь и в борьбе с подделками. Год и месяц или неделя, указанные на самой детали, должны совпадать с датой на этикетке. Она может печататься как полностью в стандартном формате, так и сокращенно. Например, год выпуска ремней Gates указывается на упаковке возле штрих-кода, первой цифрой в 4-символьной комбинации. В коде 7E22 цифра 7 указывает на 2017.

Признаки оригинальности ремня ГРМ обычно следующие:

Как отличить подделки от оригинальных ремней: видео
- год выпуска на самом ремне должен соответствовать году на этикетке коробки (пакета);
- на ремне в столбик расположены порядковые номера дорожек заготовки (например, 2213, 2214, 2215, 2216);
- номера крайних условных дорожек заготовки могут быть срезаны (часто актуально для MItsuboshi);
- у оригинала и подделки может отличатся величина шрифта маркировки даты (встречается на ремнях Гейтц);
- между всеми строчками с маркировкой и логотипами интервал равный;
- все надписи качественно пропечатаны, не имеют непрокрашенных мест, неровностей и рыхлых контуров;
- маркировка и дата изготовления соответствуют описанным в таблице выше;
- присутствует голограмма производителя, может быть скретч-код для онлайн-проверки.
Чтобы купить качественный ремень ГРМ, необязательно искать оригинал с фирменным логотипом. Оригинальные конвейерные детали поставляются автоконцернам сторонними производителями, вроде Gates и Dayco. Детали OEM обычно предназначаются для дилерских сервисов, имеют непритязательную упаковку (минимум красочной полиграфии и брендинга), и в свободной продаже встречаются редко. К тому же именно оригинал подделывают чаще всего.

При подборе ремня не по каталогу, а ориентируясь на его размеры, помните, что не смотря на одинаковое количество зубьев и их шаг, могут отличаться профиль и высота, а также и сам материал. Поэтому всегда смотрите маркировку прежде чем покупать.

Вопросы и ответы

Что означают цифры на ремне ГРМ?

Цифры на ремне ГРМ в зависимости от производителя могут быть каталожным артикулом, маркировкой по ISO, серийным номером или номером партии, датой производства, номером условных дорожек заготовки и т. д.

Где в маркировке смотреть дату выпуска ремня ГРМ?

Как определить срок годности ремня ГРМ?

Срок годности ремня ГРМ можно узнать из документации, которая доступна на сайте производителя или поставляется в коробке с деталью. Средний срок годности ремня составляет 5 лет.

Автомеханик с 20-летним стажем работы по ремонту и обслуживанию автомобилей разных марок. Основное направление: диагностика и механика.

Перед нами лежит на капоте моего автомобиля Рено Логан один из ремней для замены (см. видео). Давайте узнаем сперва, для чего служит зубчатый резиновый привод,. Ремень грм служит для передачи вращательного движения коленчатого вала распределительному валу, в задачу которого входит открытие и закрытие впускных и выпускных клапанов в строго определенной последовательности. Данный резиновый привод имеет 111 зубьев и обозначен номером 111-19 II CR, производитель балаковский завод резинотехники БРТ.

Для автомобилей ваз 2110, 2111, 2112 у которых шестнадцати клапанный двигатель применяется ремень привода грм с количеством зубьев – 136, с шириной 25.4 мм. Его номер 136-25.4 HNBR. Если сравнивать данный привод с приводом 111 зубьев, то для шестнадцати клапанных движках на 6,4 мм получается шире.

Как было сказано выше для Лады Гранта у которого шестнадцати клапанный движок идет ремень грм 137 зубьев, шириной 22 мм.

Чем больше клапанов в двигателе, тем мощнее привод, так как увеличивается мощность двигателя, поэтому нагрузка пропорционально возрастает.

Смотри далее видео, там представлены все ремни грм, применяемые на восьми и шестнадцати клапанных двигателях семейства переднеприводных моделей АвтоВАЗа.

Смотрим по порядку фото:
- Ремень грм для ваз-2112 -136 зубьев, ширина ремня 25,4 мм. Конструкторский номер: 2112-1006040.
Для переднеприводных моделей АвтоВАЗа выпускается четыре типа ремней грм, которые имеют различное количество зубьев и разную ширину, что создает определенную путаницу при их приобретении. Надеюсь, что данное видео и фото поможет вам разобраться с типоразмером ремня грм, применяемом именно у твоей модели автомобиля ваз.

Ремни ГРМ автомобилей ваз абсолютно все видео

Ремень грм ВАЗ 2105 и Таврия видео

Если понравилось видео, то ставьте лайки и оставляйте свои высказывания в комментариях -буду благодарен.

Для начала приведем схему установки ремня ГРМ Калины с двигателем 8 клапанов:

РИС.1 Привод ГРМ Калины 8 Кл и расположение меток.

Как видно из схематического изображения в первую очередь надо правильно выставить метки на шкивах распредвала и коленвала.

На фото ниже, пожалуйста, смотрите положение этих меток:

РИС.2 Шкив коленчатого вала на Калине 8 Кл.

РИС.3 Шкив распредвала 8 клапанной Калины.

Далее рассмотрим процесс замены ремня грм Калина 8 клапанов поэтапно…

ЭТАП 1

Загоняем автомобиль на смотровую яму и домкратом поднимаем переднее правое колесо. Снимаем колесо и, открыв капот, даём двигателю остыть. Желательно чтобы температура двигателя была примерно 60 градусов по Цельсию. Прежде чем добраться до ремня грм Калины, надо снять ремень генератора и его приводной шкив на коленвале.

Устройство привода генератора приведено на фото ниже:

РИС.4 Установка ремня генератора 8 клапанной Калины.

ЭТАП 2

На втором этапе приступаем к снятию непосредственно зубчатого ремня грм Лады Калины 8 клапанов…

Выходим из ямы и снимаем верхнюю пластиковую защиту двигателя. Она крепится на четырёх клипсах к двигателю, надо просто аккуратно сдёрнуть её по очереди с каждой клипсы. Далее снимаем защитный кожух ремня грм Лады Калины. Для этого надо ключом (на 10) открутить три крепёжных болта. Один из них находится спереди кожуха, а два остальных сбоку. Открутив болты, снимаем кожух, и перед нами открылся весь привод газораспределительного механизма (см. фото).

РИС.5 Привод ГРМ Калины 8 Кл.

Вот сейчас наступил ответственный момент! Надо установить весь привод ремня грм Калины строго по меткам. Для этого надо взять торцевую головку (на 19), желательно с удлинителем и завернуть назад болт, который мы открутили при снятии шкива привода генератора.

Проворачиваем за этот болт коленвал по часовой стрелке до совпадения меток на шестернях коленвала и распредвала. Расположение этих меток были указаны на иллюстрациях выше.

Проворачивать лучше за коленвал, а с распредвалом этого делать нежелательно. Так делать нужно потому, что механизм грм Калины приводится в движение именно коленвалом, а не распредвалом.

Далее надо ключом (на 17) ослабить болт крепления натяжного ролика и ослабить натяжение ремня грм. Снимаем ремень и натяжной ролик, чтобы проверить состояние. Обычно при замене ремня грм Калины меняют и ролик, поскольку чаще всего подшипник на нем имеет хоть и небольшой, но люфт. А это недопустимо. Проверяем состояние помпы. Надо не снимая подёргать её за шкив, и если есть люфт, то лучше её сразу заменить.

Помпа, может быть, и поработает какое-то время, но потом всё равно выйдет из строя, а чтобы заменить её, надо опять вскрывать весь привод и менять. А бывает и так, что она заклинивает и из-за этого рвётся ремень. Приходится потом опять вскрывать всю эту систему и повторять всю работу заново. Целесообразно при этом проверить состояние сальников коленвала и распредвала. Для этого надо снять соответствующие шестерни и заднюю крышку газораспределительного механизма.

Проверив состояние сальников, при необходимости их поменяем, что избавит вас в дальнейшем от лишней работы.

ЭТАП 3

Итак! Мы сняли зубчатый ремень грм, проверили состояние помпы и сальников, при необходимости, заменили их новыми. Далее можем приступать к сборке привода ремня газораспределительного механизма Калины.

Устанавливаем на свои посадочные места снятые ранее шестерни распредвала и коленвала. Если в процессе их снятия метки сместились, то надо установить их строго по своим местам.

Прежде чем начать устанавливать новый ремень грм Калины, надо либо подсчитать количество зубьев, их должно быть 111, либо внимательно прочитать маркировку. Там должно быть указано их количество. Можно ещё просто сравнить новый ремень со старым, они должны иметь одинаковую длину. Важный момент! При установке зубчатого ремня грм надо внимательно следить за тем, чтобы в процессе установки метки оставались строго по своим местам.

Сначала надо надеть ремень на шкив коленвала. Затем на шкив распредвала, при этом надо с правой стороны распредвала натягивать ремень. Такое делается для того чтобы натяжным роликом можно было легче подтянуть привод. Устанавливаем натяжной ролик, прикручиваем, но не затягиваем. Он должен прилегать к обратной стороне ремня. Надеваем ремень на шкив помпы и натягиваем роликом, поворачивая его специальным ключом против часовой стрелки.

Для проверки натяжения ремня надо взять его с правой стороны распредвала и поворачивать вдоль себя. Правильно натянутый ремень должен поворачиваться на 90 градусов не больше и не меньше или прогибаться не более одного сантиметра при нажатии на него.

После того как ремень привода натянули уже можно затягивать болт крепления ролика. Вот здесь надо следить за тем, чтобы с правой стороны от шкива распредвала ремешок был должным образом натянут и не провисал.

Фото ролика приведено ниже, там же показано с помощью каких отверстий нужно поворачивать ролик: РИС.6 Ролик натяжной на Калину 8 клапанную.

Ключ для регулировки ролика:

РИС.7 Ключ регулировки натяжного ролика.

Ключом (на 17) проворачиваем коленчатый вал на три-четыре оборота, так чтобы шкив коленвала встал меткой на своё место. После этого опять проверяем их. Все метки должны стоять строго на своих местах.

ЭТАП 4

Устанавливаем на место защитный кожух привода газораспределительного механизма. Затягиваем три болта его крепления. Устанавливаем шкив привода генератора на коленчатый вал пазом на шпонку, которая показана на рисунке 2. На резьбу болта крепления шкива лучше нанести резьбовой герметик.

После этого, застопорив маховик отвёрткой, с усилием затягиваем этот болт. Устанавливаем ремень генератора Калины. Если старый ещё в хорошем состоянии, то ставим его. Но, лучше будет, если поставить новый. Ключом на 8 вращаем шток ролика против часовой стрелки -натягиваем ремень.

После этого закрепляем шток в натянутом положении контргайкой. Далее можно уже и завести для проверки двигатель. Если при этом нет никаких посторонних шумов, то все сделано правильно. Прикручиваем на место защиту маховика. Ставим на своё место защиту двигателя. Устанавливаем и закрепляем снятое колесо. Ставим на место верхнюю пластиковую защиту двигателя.

Затем можно садиться в машину, заводить мотор.

и вот задачка, я на богдане 2111 ремень грм менял на 75, 160, порвал на 200 тышах, ремень генератора вообще 1 раз и то на 120 вроде, а помпа и сейчас ходит. и пробег на авто 257 тыщ. а тут на калине клапана загнутся, помпа над вернется, ремни на ленточки для бескозырок порежутся. страсти да и только.
что посоветуете, какой производитель Вам ближе?

Запчасти

Лада Калина Кросс 2015, двигатель бензиновый 1.6 л., 80 л. с., передний привод, механическая коробка передач — запчасти

Машины в продаже

Комментарии 15

Дожили, бл. Лада это уже БРЕНД и за него переплачиваем…

Я брал набор гейтс. Просто из-за того, что нашел все отличия от левака на просторах интернета. Да контитеч хорошая альтернатива. И ролик натяжной от Морела — он двурядник…и то есть альтернативы по цене.

Если б каждый производитель так пекся и описывал все отличия от контрофакта, то я б и контитечт все взял.

А контитеч смотрели сколько стоить будет? Почему все в гейтс уперлись?и я фигею от таких цен в 3к, я на форд брал за 3200 вместе с роликом и болтом шкива, а тут на ладу такие цены…дайко тоже хорошая фирма и в разы дешевле стоит!

Не знаю какие цены сей час, последний раз брал в 1,5 года назад на восьмиклапанник, стоил такой комплект 1200, сам удивляюсь цене в 3к.

Ооооойййй мой юный друг, за 1,5 года цены очень сильно скаканули(((

:-):-):-) насмешил ты меня, по сравнению с тобой я уже давно не юный. Может быть конечно подорожали, сегодня заеду в магазин, хочу купить заглушки на приоровскую фару, большие, заодно гляну сколько стоит у нас 8 и 16 кл, потом отпишусь.

Это выражение такое юный друг))кстати вчера осмотрел заглушки эти самые, у меня месяц стоят на стаканах сверху, так вот тоже по краям тресеаться начали…бля из чего они это все делают (((

Ооооойййй мой юный друг, за 1,5 года цены очень сильно скаканули(((

Набор Gates на 8 кл. — ремень + ролик — 1250 р., на 16 кл. — ремень и два ролика — 2400 р., в два раза, почему так даже продаван не мог объяснить, такая закупка! Заглушки на Приоровскую фару 120 р. за пару и на Калиновскую тоже 120 за пару, качество на ощуп хорошее, вроде БРТ.

принял, спасибо))я за заглушки на калину и приору по 200 руб отдавал(((на 16 кл всегда запчасти дороже выходили…

Всегда такие брал, как на фото, качество у них хорошее, кстати с завода такой и стоял на бывшей 2111, он Gates, просто Автоваз по моему в свою коробку засовывает и цену накидывает, вот и все дела.

Наверное тот же принцип что и у иномарок. Помню на форде масло Формула Ф (по информации на канистре производитель форд, но разлить на заводе Кастрол ) стоило на 1 тыс. Дороже чем тоже самое масло Кастрол разлить на этом же заводе.

На прошлом авто отъездил 200 тыс. на масле Ecco, потом оно стало Mobil, одна компания купила другую, но я не об этом. Брал его всегда на разлив в «Маслёнке», прямо с 200 литровой бочки, по цене 180 за литр, а в упаковке оно уже 1600 было, то же самое масло, но за упаковку, ну и за то что налили в неё цена уже намного выше.

И за логотип на канистре тоже добавляют не слабонентов.

На прошлом авто отъездил 200 тыс. на масле Ecco, потом оно стало Mobil, одна компания купила другую, но я не об этом. Брал его всегда на разлив в «Маслёнке», прямо с 200 литровой бочки, по цене 180 за литр, а в упаковке оно уже 1600 было, то же самое масло, но за упаковку, ну и за то что налили в неё цена уже намного выше.

Бренд Esso всегда принадлежал компании Mobil. Переименовали, чтобы поднять «престиж» маслу, т.к. марка Mobil была более раскрученной. Ну а за раскрученное мало не грех просить чутка побольше;)
