Чистка форсунок часть 1
Наконец то решился почистить. Хотя конечно можно было и не делать этого, так как состояние форсунок было на 4.
Итак нам понадобиться
— Очиститель карбюратора
— Нормально-разомкнутая кнопка
— Немного проводов
— Какая либо нагрузка (лампочка, я взял движечек от старого магнитофона)
— Изолента (куда же без нее)
— Капроновые стяжки (или обычные хомуты)
— Аккумулятор или 12в выпрямитель
— Головка на 12, с удленнителем
— Ключ на 10
— Плоская отвертка
— Крестообразная отвертка
— Часа 3-4 времениДля начала надо найти место где не кому не будешь мешать.

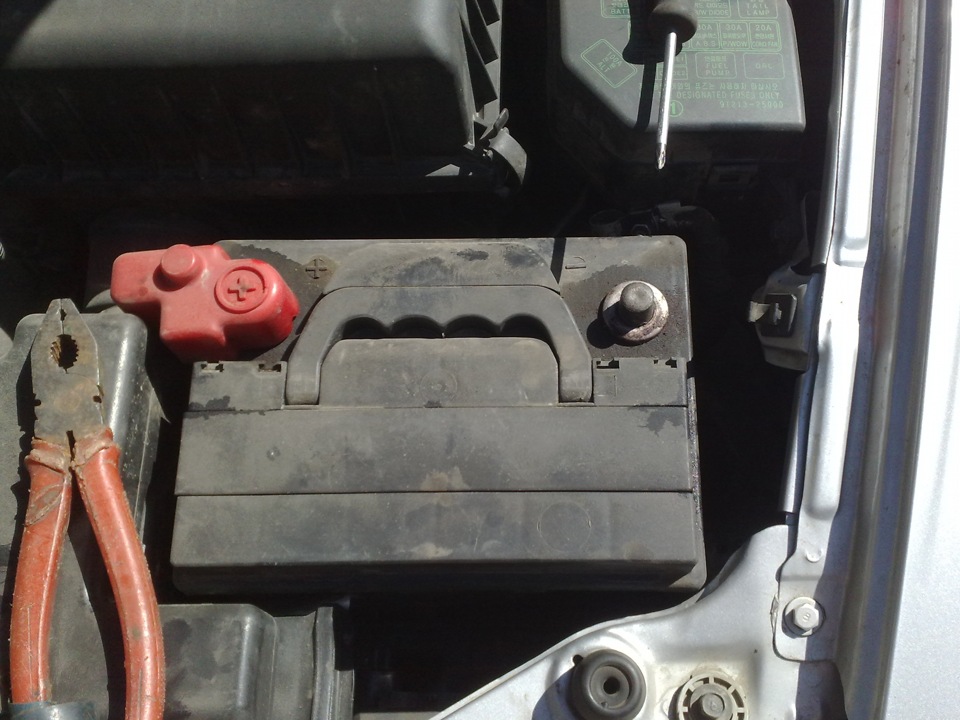

1.Открываем капот, первым делом снимаем клемма с аккумулятора (он то мне потом и понадобился).

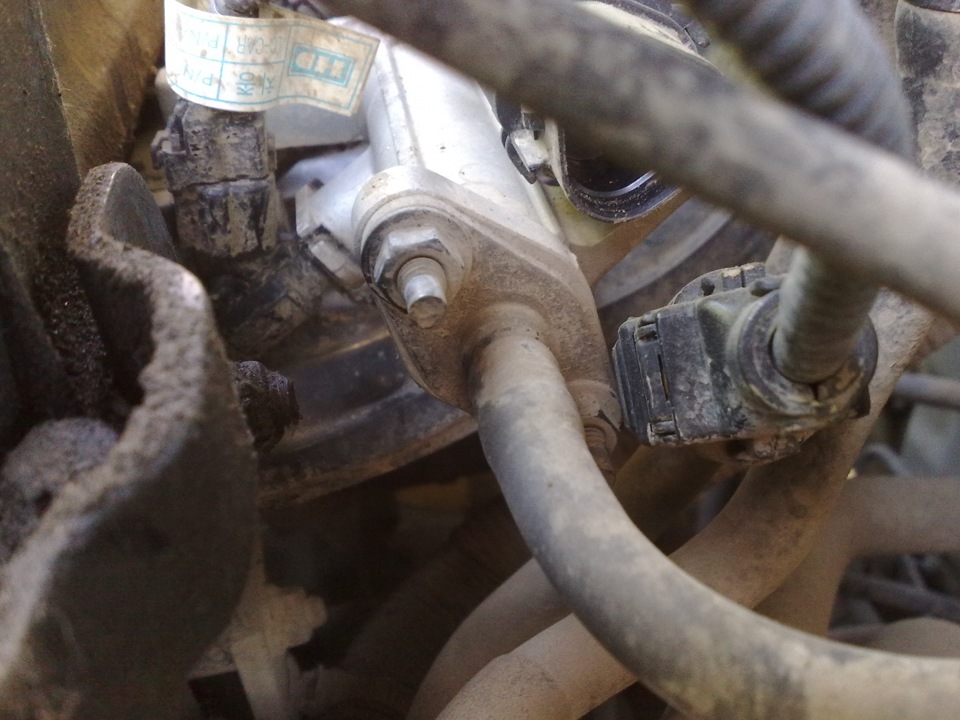

2.Затем снимаем разъемы с регулятора холостого хода (РХХ), с датчика абсолютного давления и датчика положения дроссельной заслонки (ДПДЗ). Для удобства я снял ДПДЗ и РХХ. С РХХ надо быть осторожнее, можно порвать прокладку, что я с успехом и сделал ))) На время пришлось вырезать из картона, чуть позже заказал в экзисте, благо цена смешная около 20р.
3. Снимаем резиновую гофру с воздушного фильтра и с дроссельной заслонки. Предварительно сняв с самой гофры небольшой шланчик (который постоянно перетирается)
4. Снимаем разъемы с ПЕРВОЙ и ВТОРОЙ форсунки, с третьей и четвертой можно снять потом, когда снимете рампу.
Разъединяете разъем питания двух других форсунок.

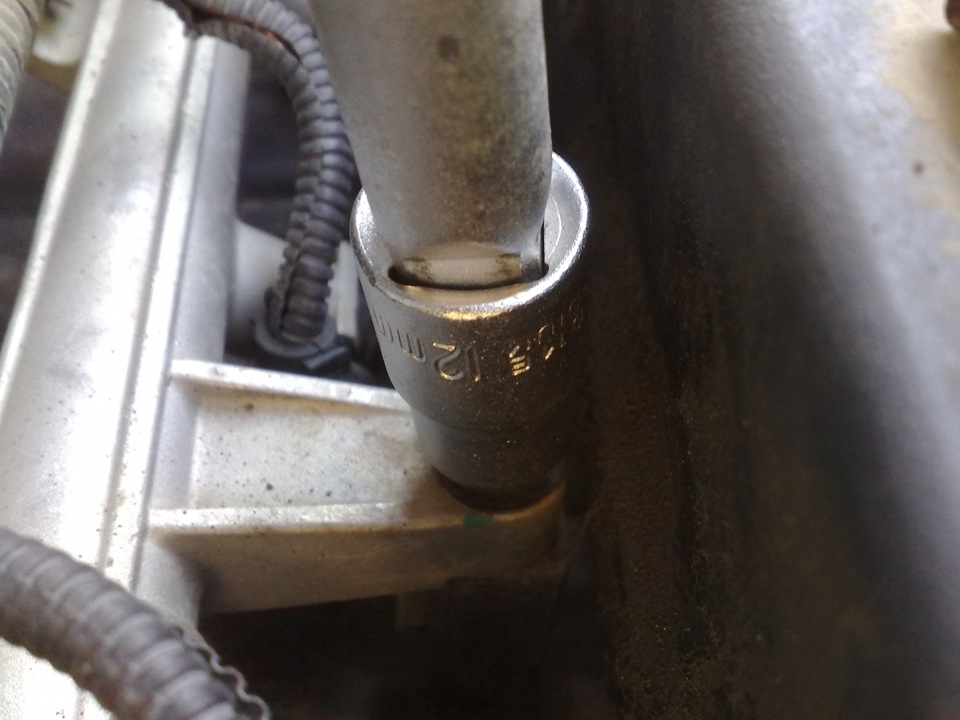

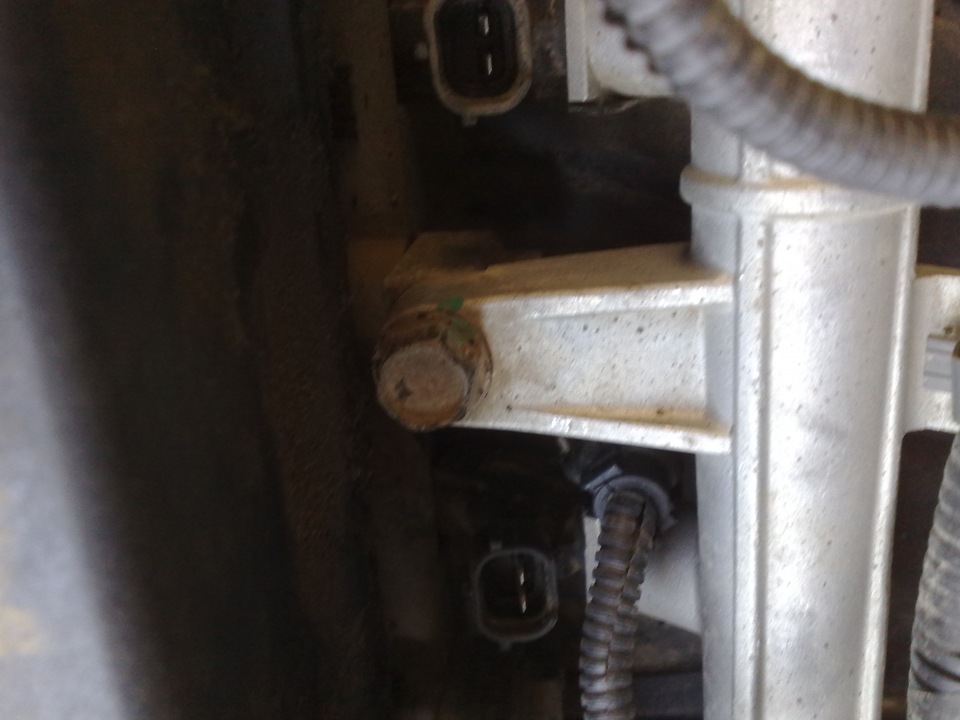

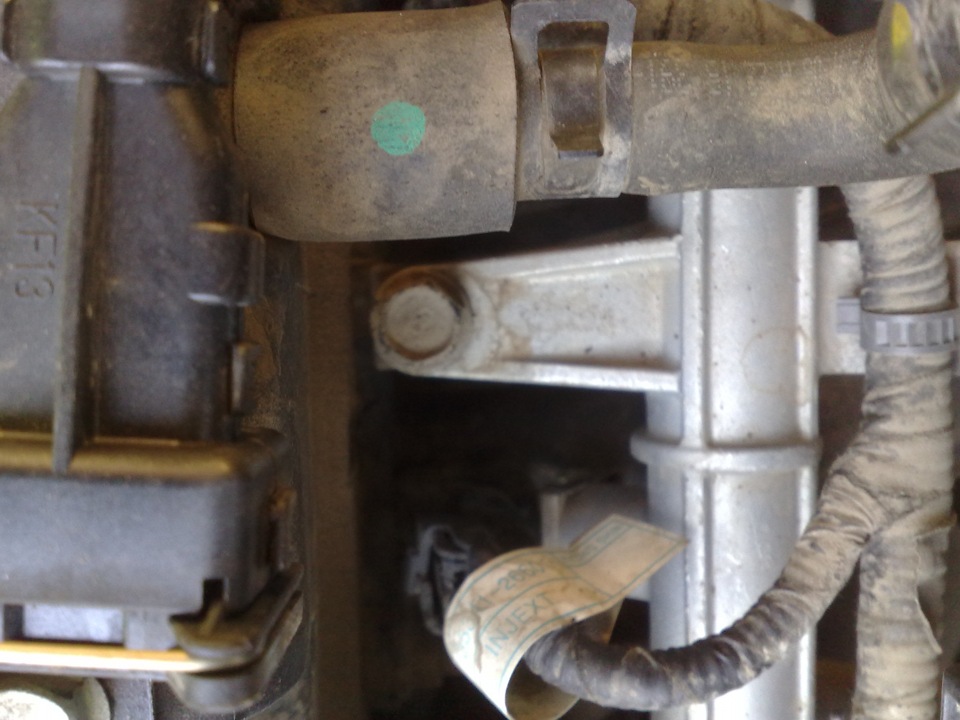

5. Откручиваем 2 болта головкой на 12 с удлинителем (запоминаем какой где, так как они разные — шутка )))) ).

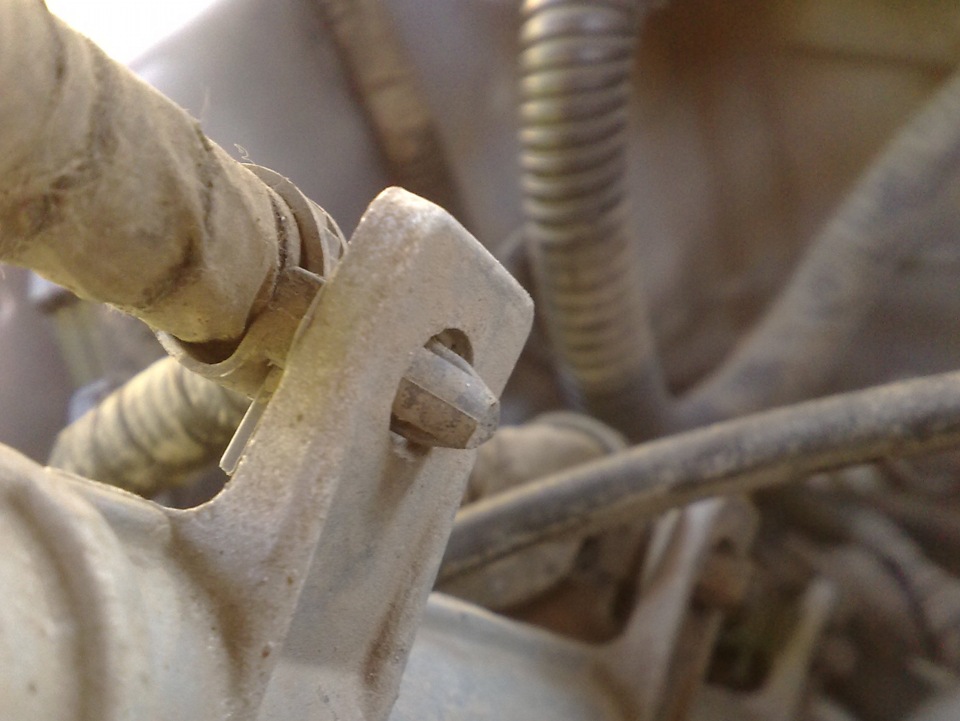

Откручиваем топливный шланг от самой рампы ключем на 10 в форме трубочки или головкой с удлинителем.
Будьте осторожны, после снятия шланга вытечет какое то количество бензина.
Чтобы снять рампу и не повредить хомуты крепления проводов к рампе, снимаем их.
Можно снять и после извлечения форсунок из ГБЦ.
6. ОСТОРОЖНО возвратно поступательными движениями из стороны в сторону вытягиваем рампу с форсунками из ГБЦ.
Как снять разъем с форсунки?
Достаточно распространенная проблема у владельцев авто разных марок – неисправность топливных форсунок. Они нуждаются в периодической промывке из-за загрязнения, особенно быстро она потребуется при использовании некачественного топлива. Чтобы промыть форсунки, нужно правильно их отсоединить, а для этого нужно знать, как снять разъем с форсунки. Средний рекомендуемый период для чистки составляет 25-30 тыс. км пробега. Сам разъем тоже подвержен постепенному износу: при частом снятии возможны повреждения корпусов, обрыв проводников, поломки фиксирующих защелок.
Как обнаружить проблемы с форсунками и их разъемом?
Неполадки в электросистеме автомобиля можно обнаружить с помощью компьютерной диагностики. При сканировании бортовой компьютер выдаст ошибку «Обрыв цепи управления форсунки» с соответствующим кодом – числовое значение может различаться в зависимости от конкретной марки и модели автомобиля. Такая проблема говорит о поломке проводников, часто приходится менять весь разъем из-за повреждений.
О проблемах с форсунками, которые могут возникнуть в том числе из-за неполадок электропроводки, говорят следующие признаки:
- Ухудшение динамических характеристик при разгоне. Проблема может возникать из-за неправильной работы двигателя или из-а несвоевременного срабатывания форсунок;
- Появление рывков и провалов во время движения. Они становятся особенно заметными при нажатии на педаль газа;
- Увеличение расхода топлива. Двигатель становится значительно сложнее запустить, в том числе при работающем топливном насосе;
- Появление черного дыма из выхлопной трубы. Он говорит о неправильной подаче топлива и необходимости срочно провести диагностику. Проверка покажет, где именно возникла проблема.
Если разъем был поврежден, форсунка перестает работать нормально это приводит к различным нарушениям в работе двигателя. Чем раньше проблема будет выявлена и устранена, тем меньше риска возникновения серьезных неполадок мотора. После промывки форсунок и замены неисправных элементов проводки работоспособность будет полностью восстановлена.
Последовательность действий и сложности при снятии разъема
Конструкция форсунки может отличаться в зависимости от марки, модели и года выпуска автомобиля, но в любом случае он работает по общему принципу. Рассмотрим подробный процесс отсоединения разъема на автомобиле Volga Siber, так как его конфигурация часто вызывает сложности у водителей. У других авто разъем отсоединить проще, так как не приходится сталкиваться с большим количеством фиксаторов сложной конфигурации.
Обязательное правило – при отсоединении разъема нельзя прикладывать большую физическую силу, иначе можно просто сломать корпус. Снятие разъема предполагает постепенное отсоединение фиксаторов, что даст возможность аккуратно отсоединить его и открыть доступ к проводникам. Снятие проводится следующим образом:
- Перед разборкой разъема желательно полностью снять форсуночную рампу, чтобы открыть доступ к работе с разъемом.
- При его разборке сначала нужно потянуть на себя красный фиксатор, затем отсоединить второй фиксатор и только после того аккуратно извлечь разъем. Когда красная защелка поднимается вверх, освобождается доступ к черной скобе-фиксатору. На нее нужно слегка надавить, тогда разъем удастся освободить без усилий.
- После освобождения разъема можно приступать к его ремонту. При сильном повреждении или естественном износе корпуса его можно заменить в сборе, при незначительных неполадках можно ограничиться заменой пострадавших проводов или изношенного корпуса.
Для форсунок большинства автомобилей используется двухконтактный разъем, помещенный в пластиковый корпус. Защелки корпуса отсоединяются, это дает возможность вытащить фишку с проводниками. Они аккуратно извлекаются из гнезд с помощью тонкого острого инструмента – для этой цели лучше воспользоваться специальным экстрактором. Не рекомендуется извлекать провода с помощью булавок, зубочисток или других подручных средств – это может легко привести к повреждению разъёма и необходимости его полной замены.
Что лучше: ремонт разъема или его установка в сборе?
Интернет-магазин CARWIRING предлагает выгодное решение для полного восстановления электросистемы автомобиля. У нас можно приобрести разъемы для подключения топливных форсунок в сборе: не потребуется извлекать отдельные контакты, обжимать провода тратить время на работу со сложными хрупкими защелками. Намного проще и быстрее заменить неисправный разъем вместе с корпусом, чтобы вернуть форсунки к работе и обеспечить их безопасное подключение к электросистеме.
Любые разъемы будут стоить недорого, поэтому их установка не потребует больших затрат. Подключением можно заниматься самостоятельно только при условии знаний по автоэлектрике и опыта. Самостоятельное вмешательство в электропроводку без должной квалификации может стать причиной замыканий и других негативных последствий.
